[LT] Išradimas priklauso styginių instrumentų gamybos sričiai ir gali būti pritaikytas smuikų gamyboje. @Tikslas- ekonomiškai panaudojant tradicinę akustinę medieną, rekomenduojamą dekų formavimo technologijoje, gauti gerų akustinių savybių smuikus. Tam pasiekti styginių muzikinių instrumentų dekų ruošiniai daromi iš dviejų išilginių nesuardytų radialinio pjūvio akustinės medienos plokštelių, uždėtų viena ant kitos ir suklijuotų toje vietoje, kur normaliniai įtempimai dekai virpant yra lygūs nuliui.
[EN] The invention relates to manufacture of stringed musical instruments and may be applied in manufacture of violins. This is for the purpose of improving acoustic qualities of violins by economically using traditional acoustic wood which is recommended for technology of deck forming. This is achieved by making deck blanks of stringed musical instruments from two long radial section plates made from acoustic wood. The plates are superimposed and sticked together on that place where normal tensions equal to zero when the deck is trembling.
[0001] Išradimas priklauso styginių muzikinių instrumentų gamybos sričiai ir gali būti pritaikytas smuikų gamyboje .
[0002] Žinomas styginių muzikinių instrumentų dekų ruošinių gamybos būdas, kurį sudaro dekų ruošinių formavimas iš akustinės medienos rankiniu arba mechaniniu pjovimo būdu (A.M. Gorlovas,A. N. Leonovas, Styginių muzikinių instrumentų gamyba ir remontas.- M. 1975, 83 - 95 pusi., / rusų k.).
[0003] Trūkumas tas, kad sunku pagaminti vienodų matmenų, vienodo profilio, vienodo storio dekų ruošinius, o atliekant akustinį derinimą - gauti optimalų storį, kuris yra skirtingas įvairiose dėkos vietose, priklauso nuo medienos savybių. Be to, minėtu būdu gaminant dėkas, daugiau kaip 50% deficitinės akustinės medienos pavirsta į drožles. Todėl toks būdas neekonomiškas ir reikalaujantis daug darbo sąnaudų.
[0004] Prototipas - styginių muzikinių instrumentų dekų ruošinių gamybos būdas, kurį sudaro jų formavimas iš dirbtinės išilgai orentuotų pluoštų akustinės medžiagos plono sluoksnio, padengto mažesnio tankio jungiamuoju sluoksniu ( DE patentas Nr. 3738459).
[0005] Šis būdas progresyvus, tačiau sudėtinga akustinės medžiagos gamyba, reikalaujanti specialių medžiagų ir specialios technologijos.
[0006] Tikslas - ekonomiškai panaudojant tradicinę akustinę medieną, rekomenduojamą dekų formavimo technologijoje, gauti gerų akustinių savybių smuikus.
[0007] Tikslas pasiekiamas gaminant styginių muzikinių instrumentų dekų ruošinius būdu, kurį sudaro jų formavimas iš nesuardytų išilginių sluoksnių akustinės medžiagos,kuri daroma iš dviejų išilginių nesuardytų radialinio pjūvio akustinės medienos plokštelių, uždėtų viena ant kitos ir suklijuotų toje vietoje, kur normaliniai įtempimai dėkai virpant yra lygūs nuliui.
[0008] Šitaip gaminant dekų ruošinius, akustinės smuiko savybės nepablogėja, o priešingai - pagerėja : plonose(l,6 - 3,0 mm storio) akustinės medienos lentelėse vidiniai įtempimai, medienos struktūriniai pasikeitimai mažesni, palyginus su įtempimais 20 mm storio lentelėse,kurios naudojamos dekų gamyboje. Plonų lentelių jungiamieji klijais paviršiai nepablogina dekų akustinių savybių, nes akustiniai virpesiai viduriniame sluoksnyje nesukelia normalinių įtempimų. Įtempimai susidaro tik išoriniuose lentelių paviršiuose, jas formuojant. Jiems pašalinti suformuoti dekų ruošiniai sendinami.

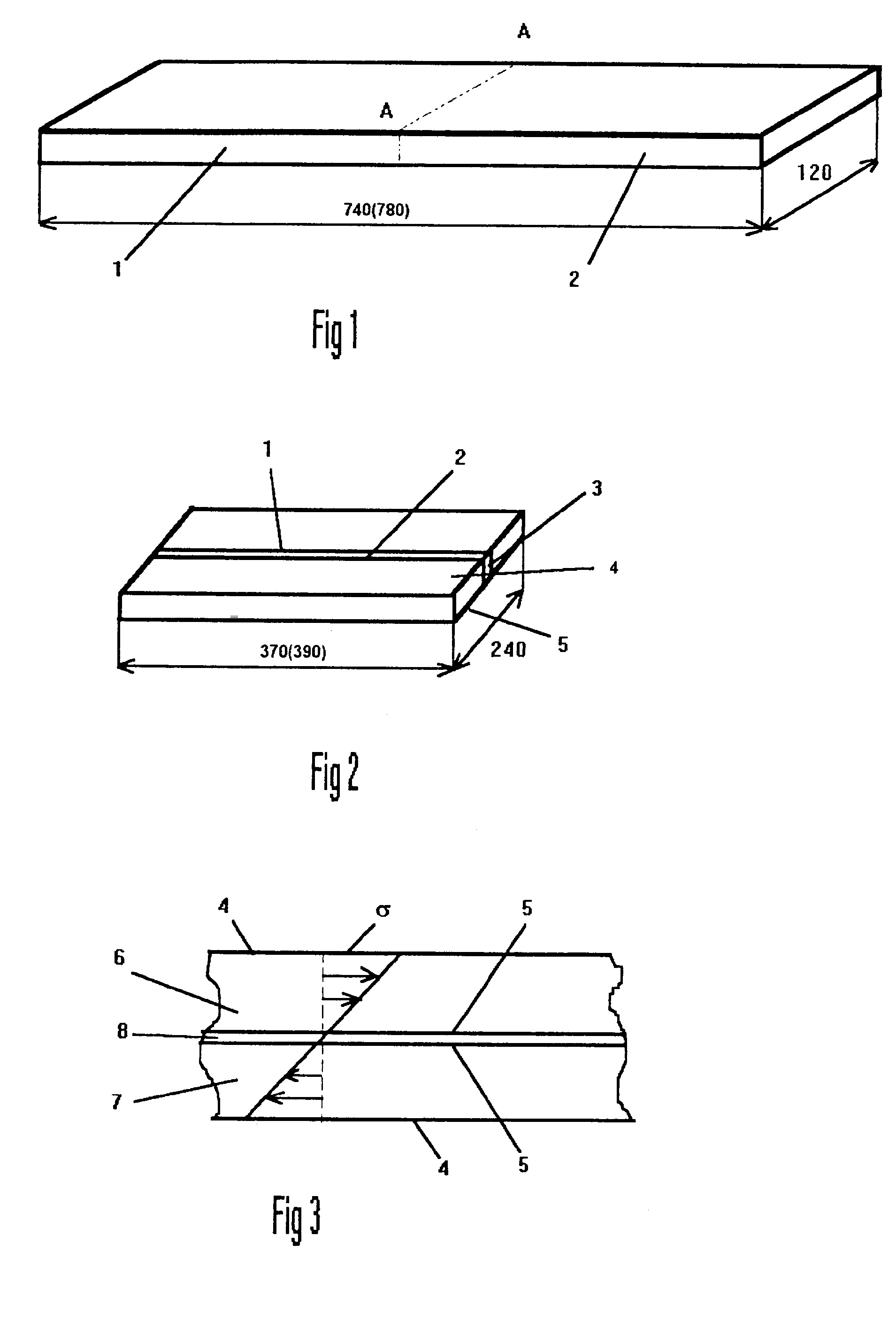

[0009] Išradimo esmę iliustruoja brėžiniai,kur fig. 1 vaizduojama radialinio pjūvio lentelė, fig, 2 - iš minėtų lentelių suklijuota plokštelė, fig. 3 - dėkos ruošinio sluoksnių išsidėstymas ir normalinių įtempimų cr pasiskirstymas dėkai virpant.
[0010] Styginių muzikinių instrumentų dekų ruošinių gaminimo būdas susideda iš akustinės medienos lentelių ir plokštelių paruošimo, tų plokštelių sudėjimo poromis, jų suklijavimo, formos suteikimo ir sendinimo.
[0011] Styginių muzikinių instrumentų dekų ruošinių gaminimo būdas įgyvendinamas taip.
[0012] Iš sausos akustinės medienos išpjaunamos 1,6 - 2,5 mm storio radialinio pjūvio lentelės (fig. 1).Nušlifuojami lentelių radialiniai paviršiai. Viršutinės dėkos ruošiniams naudojama smulkiarievės eglės mediena, o apatinės dėkos - klevo mediena.Lentelių storis viršutinei dėkai - 1,6 - 2,0 mm, o apatinei dėkai - 2,0 - 2,5 mm, priklausomai nuo medienos tamprumo modulio.Lentelių matmenys - 120 x (740 ; 780) mm. Po to lentelės perpjaunamos pusiau pagal liniją A - A ir , išlyginus ir nušlifavus šonus 1 ir 2 ,suklijuojamos klijų sluoksniu 3, kaip pavaizduota fig. 2 . Gaunamos plokštelės dydžio 230 x 370 mm viršutinei dėkai ir 230x390mm apatinei dėkai. Šių plokštelių išoriniai paviršiai 4 , o vidiniai - 5 ( fig.2, fig.3). Imamos dvi vienodos plokštelės 6 ir 7 (fig. 3), skirtos arba viršutinei, arba apatinei dekai.Išorinėje 4 vienos iš tų dviejų plokštelių pusėje,pagal suklijavimo liniją,priklijuojama popieriaus juostelė, kad presuojant padidėjęs įtempimas neišardytų klijų sluoksnio 3(fig.2). Abiejų plokštelių 6 ir 7 vidinės pusės 5 patepamos klijų sluoksniu 8 ir plokštelės 6 ir 7 suglaudžiamos(fig,3). Po to plokštelių 6 ir 7 išoriniai paviršiai 4 sudrėkinami, kad presavimo metu plokštelės 6 ir 7 būtų elastingesnės. Suglaustos plokštelės 6 ir 7 įdedamos į presformą ir stipriai suspaudžiamos. Presformoje jos džiovinamos apie dvi tris paras. Išėmus iš presformos gauti dekų ruošiniai papildomai džiovinami atviroje formoje dar apie dvi paras. Paskui ruošiniai sendinami, sudrėkinant išorinius paviršius ir vėl džiovinant atviroje formoje.Ši operacija gali būti kartojama kelis kartus. Suformuoti dėkų ruošiniai sandėliuojami įdėkluose iki jų akustinio derinimo.
[0013] Taip gaminant dekų ruošinius, klijų sluoksnis 8 gaunasi įterptas plokštumoje,kur normaliniai įtempimai cj dėkai virpant yra nežymūs, o tai reiškia, kad panaudoti klijai smuiko akustikai neturės įtakos. Įtempimai susidarys tik išoriniuose plokštelių paviršiuose 4 ir 5, kurių pašalinimui dekų ruošiniai sendinami. Sendinimo laikas, palyginus su analogu, bus dešimteriopai trumpesnis, kadangi įtempimai plonesnėse lentelėse išnyks greičiau . Šis būdas žymiai palengvina dekų gamybos ir jų akustinio derinimo operacijas, o smuikai savo kokybe nenusileidžia, palyginus su smuikais, kurių dėkos gaminamos iš ištisinės akustinės medienos lentos. Be to, sutaupoma daugiau negu 50 % akustinės medienos ir sukuriama galimybė ruošinių gamybą mechanizuoti.
Styginių muzikinių instrumentų dekų ruošinių gaminimo būdas, kurį sudaro jos formavimas iš nesuardytų išilginių sluoksnių akustinės medžiagos, besiskiriantis tuo, kad nesuardytų išilginių sluoksnių akustinė medžiaga daroma iš dviejų išilginių nesuardytų radialinio pjūvio akustinės medienos plokštelių, uždėtų viena ant kitos ir suklijuotų toje vietoje, kur normaliniai įtempimai yra lygūs nuliui.
