[LT] Išradimas priskiriamas biologinių tyrimų sričiai ir gali būti naudojamas įrenginiuose augalų auginimui tirti, pavyzdžiui, mikrogravitacijos sąlygose.@Išradimo tikslas - tiriamų biologinių objektų fiksavimo kokybės pagerinimas.@Biofiksatorius turi hermetišką biologinių objektų kultivavimo kamerą, talpą su fiksavimo skysčiu, kurios sienelės pagamintos iš elestingos medžiagos it yra įtemptoje būklėje, ir šios talpos atidarymo įtaisą, įtvirtintą minėtoje kultivavimo kameroje. Nauja yra tai, kad talpa su fiksavimo skysčiu atskirta nuo biologinių objektų kultivavimo kameros hermetiška pertvara su vamzdeliu iš trapios medžiagos, kurio vienas galas įvestas į talpos su fiksavimo skysčiu vidų, o kitas galas yra uždaras ir įvestas į biologinių objektų kultivavimo kamerą. Atidarymo įtaisas turi spyruoklinį spragtuką, kurio laisvas galas sujungtas su termiškai nutraukiama traukle, besiliečiančia su elektriniu kaitintuvu, o minėto vamzdelio kitas galas yra spyruoklinio spragtuko veikimo zonoje.
[EN]
[0001] Išradimas priskiriamas biologinių tyrimų sričiai ir gali būti naudojamas biokonteineriuose augalų augimui tirti, pavyzdžiui, mikrogravitacijos sąlygomis.
[0002] Žinomas biofiksatorius (šiūr. M. Tevinkal, J. Bun-feindt, P. Rank, D. Volkmann. Automatic Fixation Faci-lity for Plant Seedings in the TEXUS Sounding Rocket Programme. Microgravity sci. technol. IV/3. 224-22 9. Hanser Publishers, Munich, 1991), turintis biologinių objektų kultivavimo kamerą, sujungtą su dujų balionu, ir fiksavimo skysčio užpildymo sistemą, susidedančią iš švirkšto su fiksavimo skysčiu, sujungto su užpildymo kanalu, turinčiu trišakį čiaupą, slėgio reduktorių ir elektromagnetini ventili su distanciniu valdymu.
[0003] Pagrindinis šio biofiksatoriaus trūkumas - konstrukcijos sudėtingumas, apsprendžiantis didelius jo gabaritus ir svori,, kas ypač nepageidautina talpinant šį įrenginį į kosminius aparatus.
[0004] Artimiausias yra biokonteineriuose naudojamas biofiksatorius (žiūr. LT patentą Nr. 3574), turintis herme-tišką biologinių objektų kultivavimo kamerą, joje įtvirtintą talpą su fiksavimo skysčiu, kurios sienelės pagamintos iš elastingos ir termiškai suardomos medžia-gos ir yra įtemptoje būklėje, ir minėtos talpos atidarymo įtaisą, turintį elektrinį kaitintuvą, kuris lie-čia talpos sienelę.
[0005] Šis įrenginys labai paprastas, distancinis talpos su fiksavimo skysčiu atidarymo valdymas atliekamas per elektrinį' kaitintuvą. įrenginio trūkumas - agresyvaus ir skvarbaus fiksavimo skysčio, esančio minėtoje tal-poje, kuri neužtikrina jo visiško nepralaidumo, poveikis į tyrimo rezultatų tikslumą.
[0006] Išradimo tikslas - pagerinti tiriamų biologinių objektų fiksavimo kokybę.
[0007] Nurodytas tikslas pasiekiamas tuo, kad žinomame bio-fiksatoriuje, turinčiame biologinių objektų kultivavimo kamerą ir talpą su fiksavimo skysčiu, kurios sienelės pagamintos iš elastingos medžiagos ir yra įtemptoje būklėje, minėta talpa atskirta nuo biologinių objektų kultivavimo kameros hermetiška pertvara su vamzdeliu iš trapios medžiagos, kurio vienas galas įvestas i, talpos su fiksavimo skysčiu vidų, o kitas galas yra uždaras ir įvestas į biologinių objektų kultivavimo kamerą, atidarymo įtaisas turi spyruoklinį spragtuką, kurio laisvas galas sujungtas su termiškai- nutraukiama traukle, besiliečiančia su elektriniu kaitintuvu, o minėto vamzdelio kitas galas yra spyruoklinio spragtuko veikimo zonoje.

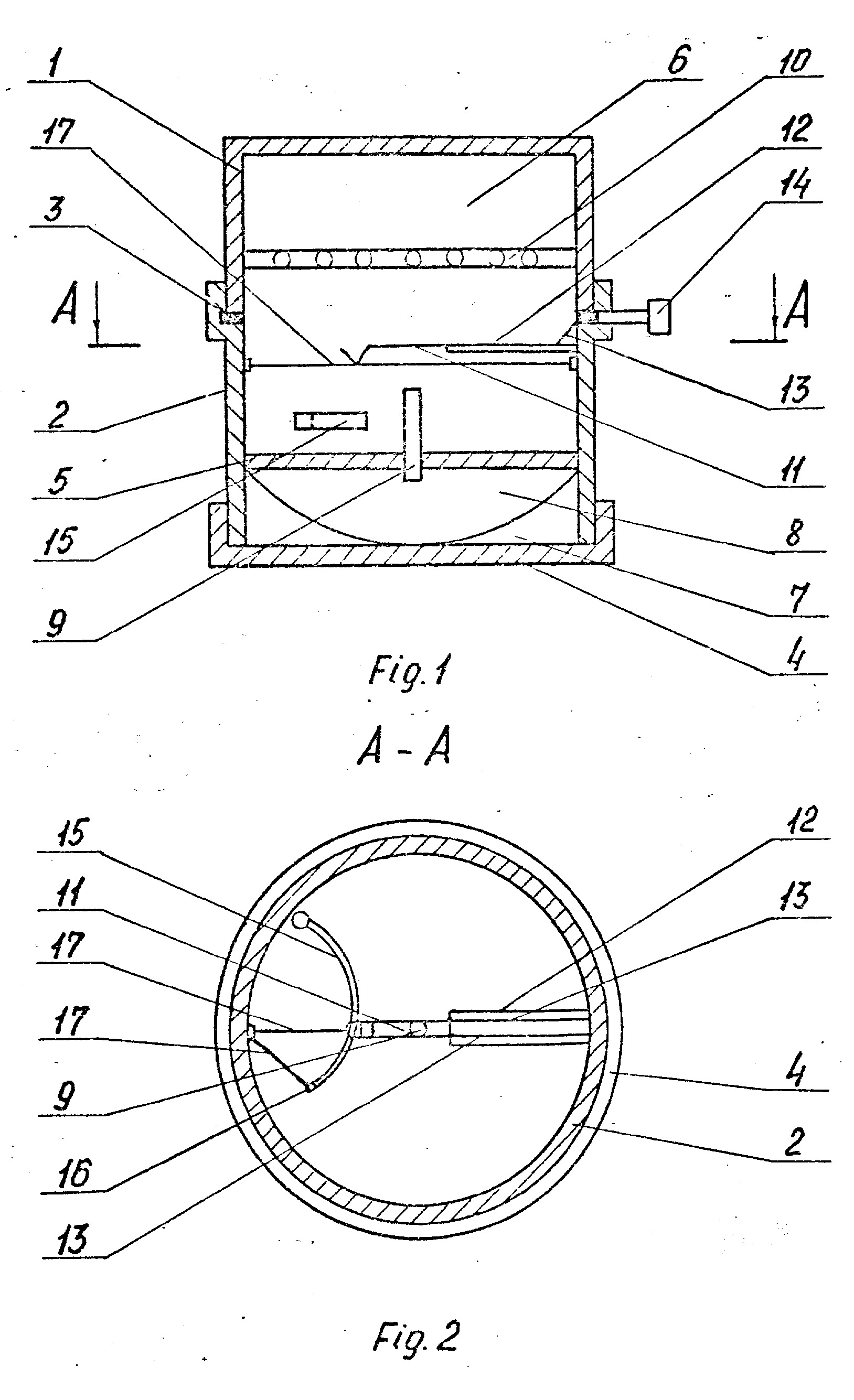

[0008] Brėžinyje schematiškai parodytas išradimo realizavimo pavyzdys, kur: fig. 1 pateiktas biofiksatoriaus skersinis pjūvis;
[0009] fig. 2 - biofiksatoriaus pagal fig. 1 pjūvis A-A.
[0010] Biofiksatoriaus korpusas susideda iš hermetiškai užda-romų srieginiu sujungimu dalių 1 ir 2, tarp kurių įdėta guminė tarpinė 3, ir užsukamo dangtelio 4. Hermetiška metalinė pertvara 5 dalija vidinę korpuso ertmę į kultivavimo kamerą 6 ir kamerą 7 su joje įdėta talpa 8 su fiksavimo skysčiu, kurios sienelės pagamintos iš elastingos medžiagos ir yra įtemptoje būklėje. Pert-varoje 5 įlydytas vamzdelis S iš trapios medžiagos, pa-vyzdžiui, stiklo, kurio vienas galas įvestas į talpos 8 vidų, o kitas galas yra uždaras ir įeina į kultivavimo kamerą 6, kurioje patalpinta plokštelė 10 su biologiniu objektu, ir vamzdelio 9 nulaužimo įtaisas, turintis elektrini, kaitintuvą, susidedanti, iš kaitinimo elemen-to 11, pavyzdžiui; vielos, ir laikiklio 12 su lai-dais 13, sujungtais su jungtimi 14, ir spyruoklini, spragtuką 15, kurio laisvas galas 16 įtempiamas ter-miškai nutraukiama traukle 17, pavyzdžiui, siūlu, kuris liečiasi su kaitinimo elementu 11.
[0011] Talpa 8 su fiksavimo skysčiu užpildoma iš anksto ir įdedama i, kamerą 7. Po to užsukamas dangtelis 4. Kartu paruošiama ir kultivavimo kamera 6 su biologiniu objektu, pavyzdžiui, sėklomis, korpuso dalys 1 ir 2 hermetiškai uždaromos. Pagal valdymo bloko (brėžinyje neparodytas) užduotą programą kaitinimo elementas 11 įkaitinamas elektros srove ir nutraukia traukle 17, spragtuko galas 16 išsilaisvina ir spyruoklės jėgos veikiamas išsitiesdamas nulaužia uždarą vamzdelio 9 ga-lą, per kuri, iš talpos 8 jos sienelių elastingumo dėka fiksavimo skystis išpurškiamas ant plokštelės 10 su biologiniu objektu, pavyzdžiui, daigais, kurių kulti-vavimas nutraukiamas, o biologinė medžiaga tokiu būdu užkonservuoj ama.
[0012] Panaudojus nelaidžią skysčiui pertvarą tarp kultivavimo kameros ir talpos su agresyviu fiksavimo skysčiu, vamzdeli, iš nelaidžios skysčiui trapios medžiagos su uždaru galu ir aprašytos konstrukcijos vamzdelio nu-laužimo įtaisą išvengiamas pirmalaikis fiksavimo skys-čio poveikis į tiriamus biologinius objektus nepri-klausomai nuo talpos su fiksavimo skysčiu sienelės medžiagos.. Tuo pasiekiamas biologinių objektų fiksavimo kokybės pagerinimas.
Biofiksatorius, turintis hermetišką biologinių objektų kultivavimo kamerą, talpą su fiksavimo skysčiu, kurios sienelės pagamintos iš elastingos medžiagos ir yra įtemptoje būklėje,- ir šios talpos atidarymo įtaisą,įtvirtintą minėtoje kultivavimo kameroje, besiskiriantis tuo, kad talpa su fiksavime skysčiu atskirta nuo biologinių objektų kultivavimo kameros hermetiška pertvara su vamzdeliu iš trapios me-džiagos, kurio vienas galas įvestas i talpos su * fiksavimo skysčiu vidų, o kitas galas yra uždaras ir įvestas į biologinių objektų kultivavimo kamerą, atidarymo įtaisas turi spyruoklinį spragtuką, kurio laisvas galas sujungtas su termiškai nutraukiama traukle, besi-liečiančia su elektriniu kaitintuvu, o minėto vamzdelio kitas galas yra spyruoklinio spragtuko veikimo zonoje.
Biofiksatorius, turintis hermetišką biologinių objektų kultivavimo kamerą, talpą su fiksavimo skysčiu, kurios sienelės pagamintos iš elastingos medžiagos ir yra įtemptoje būklėje,- ir šios talpos atidarymo įtaisą,įtvirtintą minėtoje kultivavimo kameroje, besiskiriantis tuo, kad talpa su fiksavime skysčiu atskirta nuo biologinių objektų kultivavimo kameros hermetiška pertvara su vamzdeliu iš trapios me-džiagos, kurio vienas galas įvestas i talpos su * fiksavimo skysčiu vidų, o kitas galas yra uždaras ir įvestas į biologinių objektų kultivavimo kamerą, atidarymo įtaisas turi spyruoklinį spragtuką, kurio laisvas galas sujungtas su termiškai nutraukiama traukle, besi-liečiančia su elektriniu kaitintuvu, o minėto vamzdelio kitas galas yra spyruoklinio spragtuko veikimo zonoje.
