[LT] Išradimas susijęs su gyvenamųjų ir pramoninių pastatų statyba.@Nenešančių tarpinių sienų aukštuminei statybai gamybos būdas, kai ant pirmojo dengiančio sluoksnio (2) formuojama išilgos juostos formosšerdis (3-8) iš eilėmis ir tam tikrais atstumais sudėliotų plytų ir iš mažiausiai vieną išilginį kanalą sudarančių plytų (4, 4') blokelių ir/arba su sekančiu dengiančiu sluoksniu (2'), dedamu ant šios šerdies taip, kad išilgos plokštumos formoje suformuojamas sluoksniuotas korpusas, nuo kurio atskiriamos nustatyto ilgio detalės tarpinės sienos elementams. Šerdį sudaro du sluoksniai (3, 7) plytų klojinių, tuo tarpu, kai pirmo sluoksnio (3) visų plytų (4) išilginiai kanalai (5) sutampa su juostos išilgine kryptimi, antro sluoksnio (7) visos plytos (4') sueina išilginiais kanalais (5') statmenaijuostos išilginei krypčiai.
[EN]
[0001] Išradimas liečia nenešančių tarpinių sienų aukštuminei statybai gamybos būdą, kai ant pirmojo dengiančio sluoksnio formuojama išilgos juostos formos šerdis iš eilėmis ir tam tikrais atstumais sudėliotų plytų ir iš mažiausiai vieną ištisini, kanalą sudarančių plytų blokelių ir/arba su sekančiu dengiančiu sluoksniu, dedamu ant šios šerdies taip, kad išilgos plokštumos formoje suformuojamas sluoksniuotas korpusas, nuo kurio atskiriamos nustatyto ilgio detalės tarpinės sienos elementams.
[0002] Išradimas liečia taip pat tarpinės sienos elementą, pagamintą pagal ši, būdą.
[0003] Šis būdas, bei tarpines sienos elementas yra žinomi pagal Austrijos patentą Nr.391339, kur šerdi, sudaro atskiras plytų eilių sluoksnis, sudarytas tokiu būdu,
[0004] kad mažiausiai viena plytų eilė .sudėta taip, kad kanala:i sutampa išilgine kryptimi, o didesnė plytų dalis sueina savo kanalais statmenai juostai. Šiuo būdu pagaminti sienų elementai yra pilnai pritaikyti sanitarinei ir elektros instaliacijai: išilgine juostos kryptimi sudėliotų plytų eilių susikirtimo su skersine kryptimi vietose, po sienos s.umontavimo gali būti išimtos angos, siekiant pravesti laidus tarp išilginių
[0005] Žinomame tarpinės sienos elemente yra tik vienas arba keletas išilginiųkanalų, kurie, įmontuojant tarpinės sienos elementą, naudojami tik tam tikrame aukštyje virš grunto, ir, tokiu būdu, horizontalaus sujungimo tarp vertikaliai sudėliotų plytų eilių sudarymui būtinas šių išilginių kanalų apėjimas, kas atitinkamai sąlygoja per dideli, laidų sunaudojimą.
[0006] Išradimo tikslas yra, pagerinti anksčiau aprašytą būdą, panaudojant jo privalumus taip, kad paprasčiau ir ekonomiškiau būtų galima instaliuoti laidus.
[0007] Pagal išradimą . šis tikslas pasiekiamas tuo būdu, kad šerdį sudaro du plytų eilių sluoksniai, kai pirmojo sluoksnio visos plytos savo išilginiais kanalais sutampa juostos išilgine kryptimi, o antrojo sluoksnio visos plytos sueina išilginiais kanalais statmenai juostos išilginei' krypčiai. Pagal ši, būdą galima gaminti bet kurio_, ilgio tarpinės sienos elementus, kas leidžia laisvai pasirinkti bet kuri kelią papildomai sanitarijos arba elektros instaliacijai.
[0008] Dėl to, kad susikryžiuoja abiejų sluoksnių visų plytų eilės, kiekviename susikryžiavimo taške paprastu - būdu gali būti padaromos atitinkamos angos ryšio pravedimui tarp plytų kanalų. Dvigubų sluoksnių" struktūros papildomas privalumas yra padidintas atsparumas ir pagerinta izoliacija.
[0009] Pagal ši, sprendimą šerdinis sluoksnis papildomai talpinamas i, armuojanti, audini,, kuris sluoksniuoto korpuso vienoje pusėje išsikiša sudarydamas kilpą, palengvinančią .' sienos arba sieninio elemento paėmimą bei transportavimą.
[0010] Išradimo objektas yra tarpinės sienos elementas su šerdimi*, iš ęrilėmis sudėliotų ir mažiausiai vieną išilgini, kanalą sudarančių plytų blokelių ir, iš dviejų sujungtų su šia . šerdimi dengiančių sluoksnių, pasižymintis tuo, kad šerdi sudaro du plytų eilių sluoksniai,' kur pirmoje eilėje visų plytų išilginiai kanalai sutampa su juostos išilgine kryptimi, o antros eilės visų plytų išilginiai kanalai sueina išilginiais kanalais atitinkamai sienos elementų aukščiui.

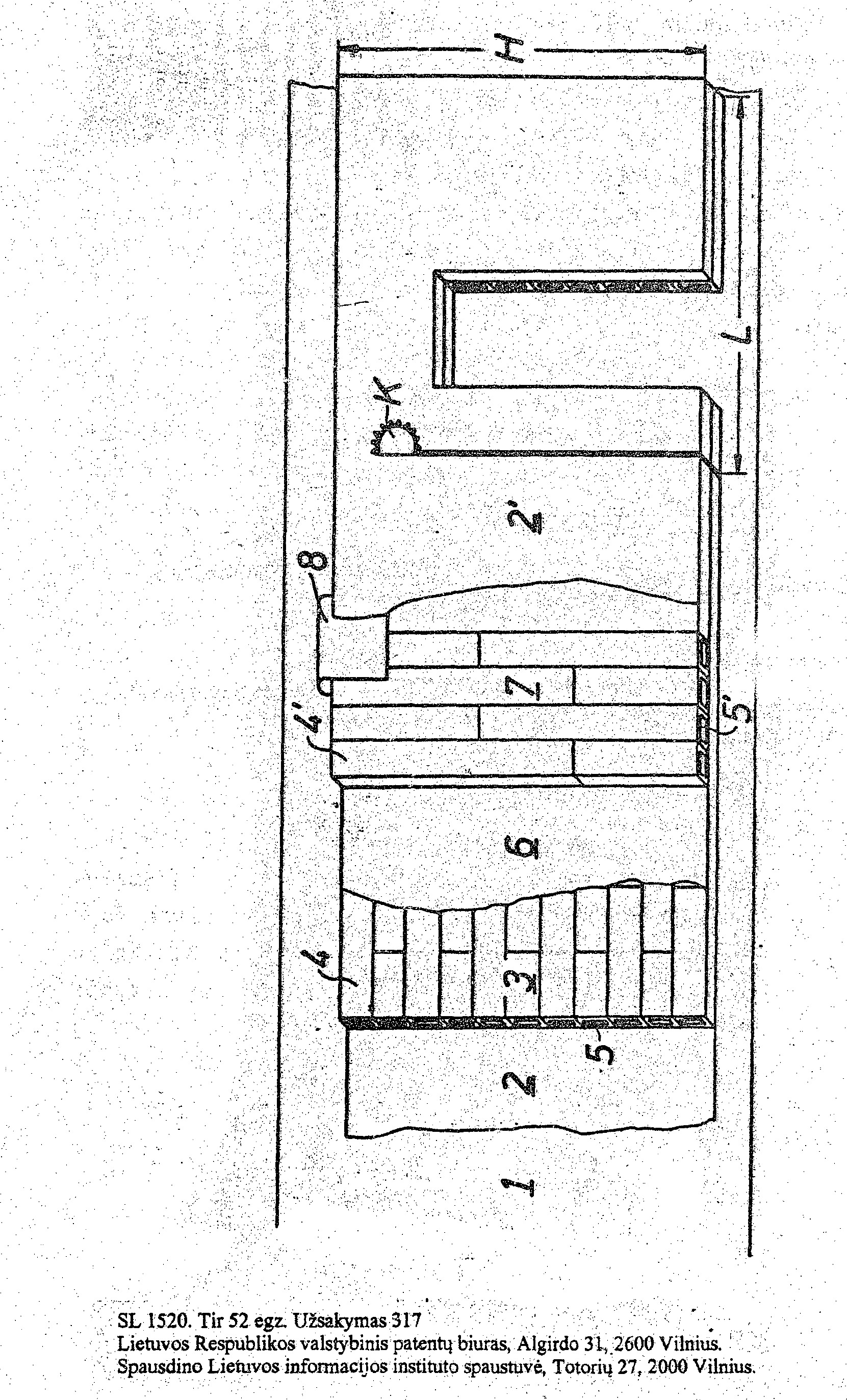

[0011] Išradimas paaiškinamas brėžinyje, kuriame parodytas perspektyvinis tarpinės sienos, aprašytos išradime, vaizdas.
[0012] Ant horizontalaus arba palenkto pagrindo aukšto lygyje montuojama paeiliui, pvz. : 2 m. aukščio plokštės iš gipso kartono, gipso pluošto arba • armuojantis statybinis skiedinys, sudarant pirmą dengianti, sluoksnį 2. Plokščių naudojimo atveju su klijais, o kitais atvejais - tiesiai, dedamas pirmas sluoksnis 3 iš ištisinių tuščiavidurių plytų 4, sudarančių bent vieną išilgini, kanalą 5, pagamintų, pvz., iš molio, betono, gipso; šios plytos 4 yra , pvz., 10 cm storio ir 25 cm pločio ir pirmajame sluoksnyje 3 visos plytos sueina išilginiais kanalais, t. y., pagal gaminamo tarpinio sienos elemento L ilgio krypti,.
[0013] Ant šio pirmojo sluoksnio 3 uždedamas tarpinis sluoksnis 6 iš armuojančio statybinio skiedinio. Ant šio tarpinio sluoksnio 6 dedamas antras sluoksnis 7 iš vienos rūšies keramikinių tuščiavidurių- plytų 4' taip,
[0014] Sienos elemento juostos struktūra patobulinta, panaudojant antrą?formos dengianti, sluoksni, 2 1 iš plokščių arba- armuojančio kiedinio, o naudojant plokštes, užklijuojamą"^ t plytų sluoksnio 7. : Nuo pagamintos juostos gali būti atskiriami, pvz., su apvaliu pjūklu K įvairaus ilgio sienos elementai.
[0015] Siekiant palengvinti sienos arba sieninių elementų paėmimą bei transportavimą, šerdinis sluoksnis 3- 7 gali būti talpinamas i, armuojanti, audini, 8,- kilpos forma išsikišanti, juostos siaurojoje pusėje.
[0016] Pagaminti, tarpiniai sienos elementai yra pritaikyti elektros ir sanitarijos instaliacijai: bet kuriose vietose tarp 3 ir 7 plytų eilių sluoksnių, gali būti padaromos ar.gos, skirtos tam, kad būtų parenkamas kelias pro 5,5' kahalus pravestiems laidams.
[0017] f
1. Nenešančių tarpinių sienų, naudojamų aukštuminėje statyboje, gamybos būdas, kai ant pirmojo dengiančio sluoksnio formuojama išiigos juostos formos šerdis ir iš eilėmis ir tam tikrais atstumais sudėliotų plytų, ir iš .mažiausiai v^eną ištisini, kanalą sudarančių plytų blokelių su dengiančiu sluoksniu, dedamu ant šios šerdies taip, kad išilgoje plokštumoje suformuojamas sluoksniuotas,korpusas, nuo kurio atskiriamos nustatyto ilgio detalės tarpinės sienos elementams, besiskiriantis tuo, kad šerdį sudaro du sluoksniai plytų klojinių, kai pirmojo sluoksnio visų plytų išilginiai kanalai sutampa juostos išilgine kryptimi, o antrojo sluoksnio visos plytos sueina išilginiais kanalais statmenai juostos išilginei krypčiai'.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad šerdis papildomai talpinama j, armuojanti, audinį, kuris sudaro išsikišančią kilpą vienoje sluoksniuoto korpusę išilginėje pusėje.
3. Tarpinės sienos elementas, pagamintas pagal būdą, aprašytą 1 ir 2 punktuose, su šerdimi iš plytų • kl-ojin'ių sluoksnių, -su bent vienu ištisiniu ,kanalu, besiskiriantis tuo, kad šerdis yra sudaryta iš 2 plytų klojinių sluoksnių (3,7), kur pirmojo sluoksnio (3) visos plytos (4) išilginiais kanalais (5) sutampa pagal sienos elemento išilginę krypti, (L), o antro sluoksnio (7) visos plytos (4') savo išilginiais kanalais (5') sueina pagal sienos elemento aukščio liniją (H).
