[LT] Išradimas priklauso statybai ir gali būti naudojamas sienų dekoratyvinei apdailai.@Sienų apdailos plokštės iš smėlio užpildo ir poliesterinės dervos rišiklio užpilde papildomai yra kalcio karbonato ir/arba aliuminio oksido bei stiklo pluošto. Plokštės paviršius padengiamas papildomu dekoratyvinių grūdelių sluoksniu iš smulkintos skaldos, granito, marmuro, stiklo, keramikos, žvyro ar jų mišinių. Dekoratyviniai grūdeliai plokštės paviršiui suteikia grublėtumą. Jie gali būti smulkūs (0-2 mm), vidutinio smulkumo (1-3 mm), stambūs (3-8 mm) arba labai stambūs, kurių skersmuo yra virš 8 mm.@Sienų apdailos plokštę gamina periodiniu arba nenutrūkstamu būdu iš trijų sluoksnių. Apatinįjį ir vidurinįjį sluoksnius sudaro poliesterinės dervos, smėlio su priedais ir stiklo pluošto mišinys, o viršutinįjįformuoja iš dekoratyvinių grūdelių.
[EN] The invention relates to the field of building and may be used for decoration of walls. A faced board for walls consists of sand aggregate and polyester resin as a binding agent. The sand aggregate additionally has calcium carbonate and/or aluminium oxide and glass fibre. The board surface is covered with an additional decorative grain layer from crushed stone aggregate, granite, marble, glass, ceramics, gravel or their compositions. The decorative grains give the surface of the board roughness. They may be fine (0-2 mm), middle fine (1-3 mm), coarse (3-8 mm) or very coarse (diameter over 8 mm). The faced board for walls is made from three layers by a periodical or continuous method. An underlayer and a middle layer consist of the composition of the polyester resin, the sand with admixtures and the glass fibre, and an overlayer is formed of the decorative grains.
[0001] Išradimas priklauso statybai, būtent, sienų dekoratyvinei apdailai kartu pagerinant patalpų ir pastatų šilumą ir garsą izoliuojančias charakteristikas.

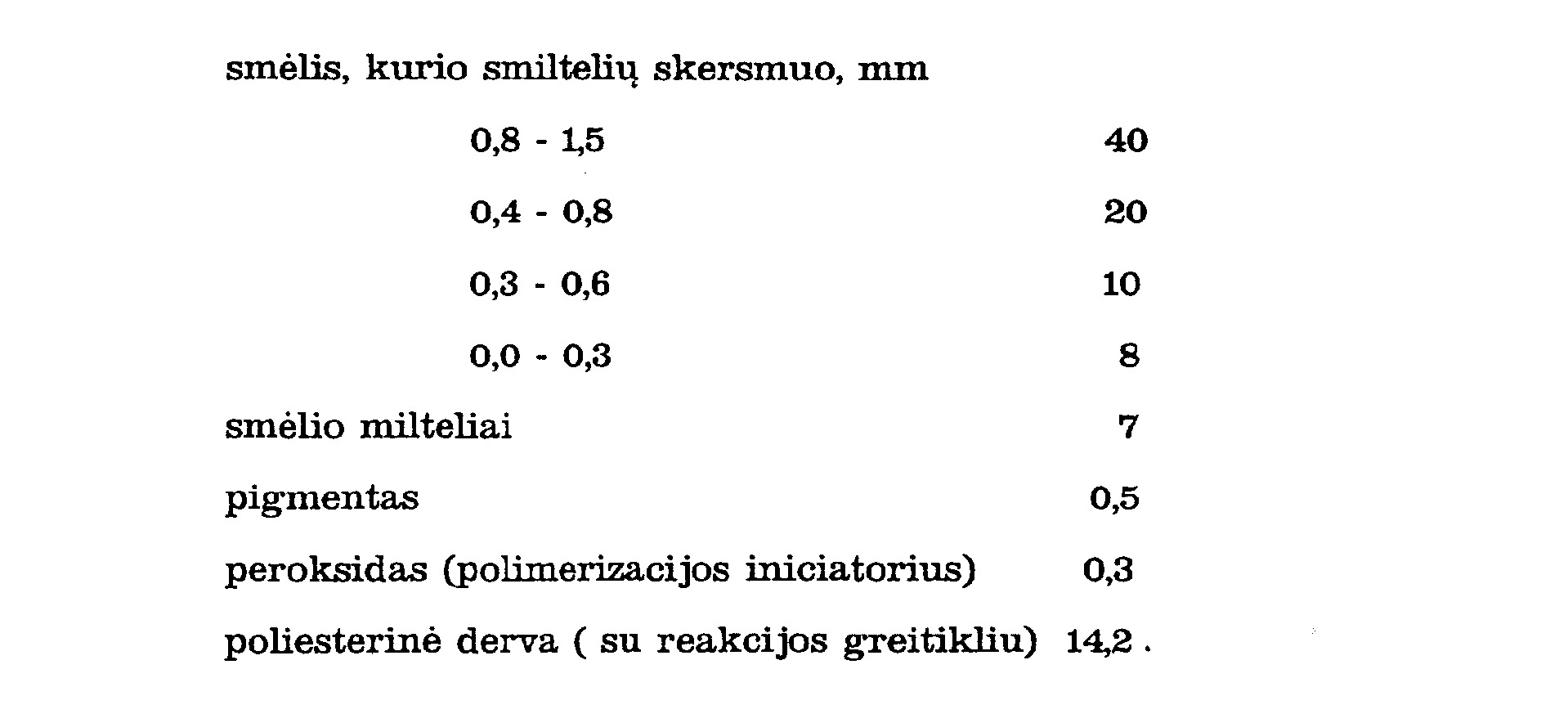

[0002] Yra žinomas šilumą izoliuojančių statybinių elementų gamybos būdas (Lenkijos paraiška išradimo patentui 271 792 "Termoizoliacinio elemento gamybos būdas", TPK4 B 32 B, publikuota 1989 01 23), kai statybinis elementas gaminamas iš dviejų sluoksnių: pagrindo, kurį sudaro išmirkytas dervoje stiklo pluošto audinys arba stikloplastis, ir ant jo pakloto antrojo sluoksnio iš mineralinės ar stiklo vatos. Į dervą, kuri dengia pagrindą, gali būti įmaišyta mažinančių degumą ir antistatinių priedų. Šiuo būdu pagaminti statybiniai elementai yra neišvaizdūs ir naudojami šiluminių ar ventiliacijos vamzdžių izoliacijai.
[0003] Artimiausias žinomas techninis sprendimas - Didžiosios Britanijos paraiška išradimo patentui 2 197 673 "Natūralų akmenį imituojanti plokštė", TPK4 E 04 C 1/40, publikuota 1988 05 25. Statyboms skirtą gaminį sudaro sintetinės dervos mišinys su užpildu. Į detalės liejimui paruoštą formą pila sintetinės dervos mišinį su užpildu ir, kad pasišalintų oro burbuliukai, šią masę vibruoja. Formoje gaminio masė pradeda stingti, detalė išverčiama ir patenka į specialią krosnį, kurioje maždaug 120 °C temperatūroje galutinai sukietėja. Temperatūrą šioje krosnyje parenka taip, kad iš plokštės išgaruotų tirpiklio ir monomerų likučiai, kuriems išsiskiriant lygus blizgantis detalės paviršius yra pažeidžiamas, šiek tiek suardomas ir todėl įgauna matinį atspalvį. Išradimo aprašyme autoriai siūlo vieną iš galimų plokštės sudėties variantų, būtent (masės %):
[0004] Įvairių frakcijų smėlio mišinys sudaro apie 85% visos masės, todėl ši plokštė yra trapi ir neilgaamžė. Plokštės paviršius yra lygus, blizgantis su matiniu atspalviu. Matinis efektas priklauso nuo išgarinamo tirpiklio kiekio, todėl gali būti labai skirtingas ir netolygus. Plokštės gamybai naudoja įvairių smėlio frakcijų mišinį. Didžiausios smiltelės yra 1,5 mm skersmens, todėl būtina turėti smėlio malūnus. Specialioje krosnyje užbaigia dervos polimerizaciją ir išgarina tirpiklį. Krosnies įkaitinimas iki tirpiklio garavimo temperatūros, kuri dažnai yra virš +120 °C, susijęs su papildomomis energijos sąnaudomis. Garuojantis organinis tirpiklis užteršia aplinką, todėl būtina papildoma įranga tirpiklio garų surinkimui ir regeneracijai.
[0005] Išradimo uždavinys - ilgaamžių, nedegių, atsparių smūgiams, metereologiniams poveikiams dekoratyvinių sienų apdailos plokščių sukūrimas.

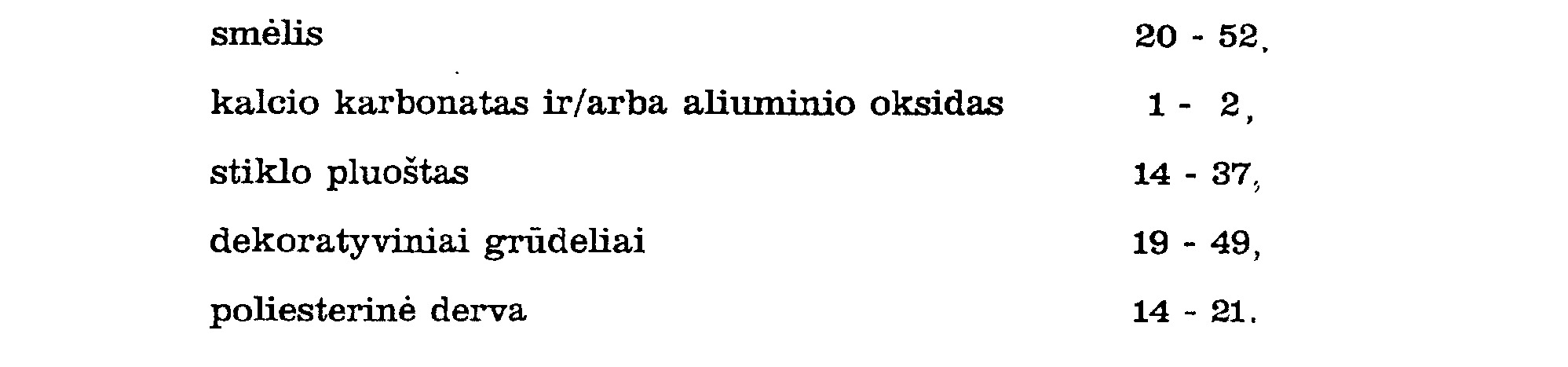

[0006] Patentuojama sienų apdailos plokštė iš smėlio užpildo ir poliesterinės dervos rišiklio, kurios užpilde papildomai yra kalcio karbonatas ir/arba aliuminio oksidas bei stiklo pluoštas, plokštės paviršiuje yra papildomas dekoratyvinių grūdelių sluoksnis, o plokštę sudarančių ingredientų
[0007]

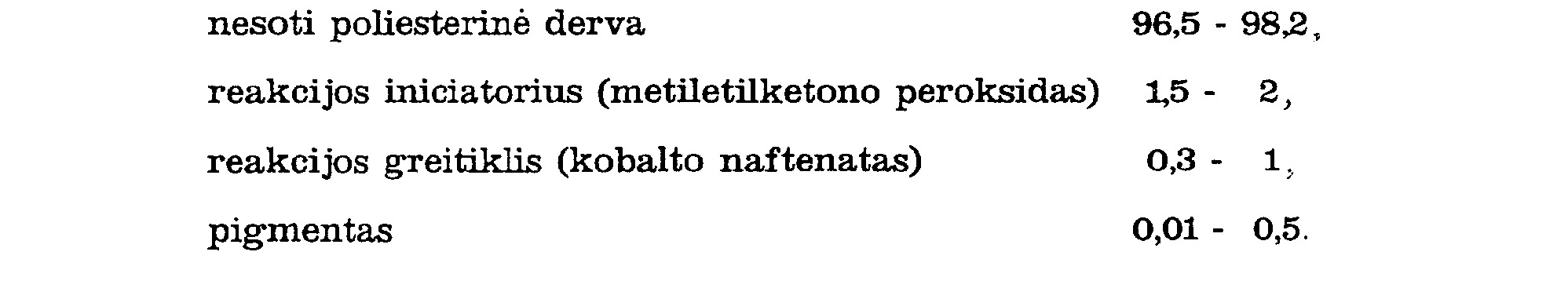

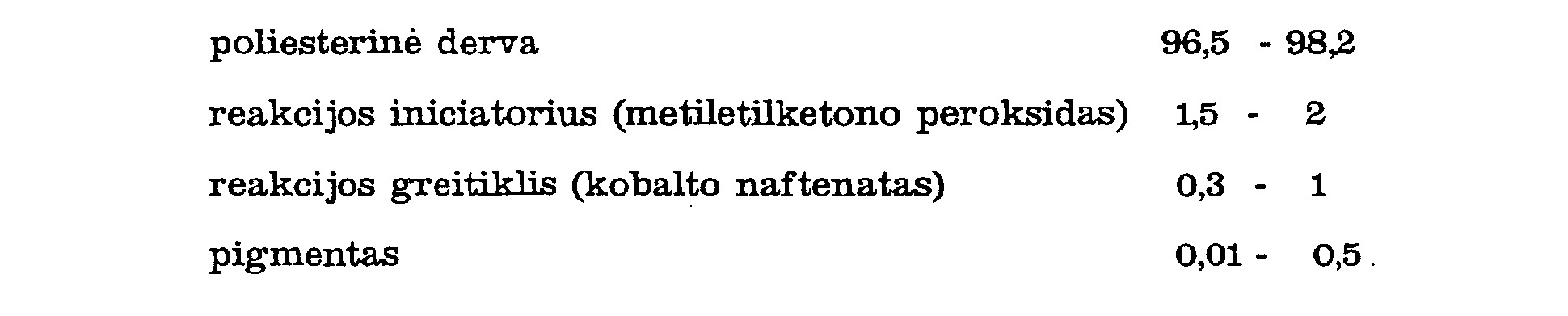

[0008] Poliesterinė derva yra atskirai paruoštas nesočios poliesterinės dervos mišinys su priedais šiais santykiais (masės %):
[0009] Dekoratyviniai grūdeliai - tai granito ar marmuro skalda, stiklas, keramika, žvyras arba jų mišiniai.
[0010] Šie dekoratyviniai grūdeliai yra įvairaus smulkumo, būtent, smulkūs, kurių skersmuo 0-2 mm, vidutinio smulkumo, kurių skersmuo 1-3 mm, stambūs, kurių skersmuo 3-8 mm, arba labai stambūs, kurių skersmuo virš 8 mm.
[0011] Į smėlio užpildą papildomai deda kalcio karbonatą (maltą dolomitą) ir/arba aliuminio oksidą (kaoliną) tam, kad sintetinė derva būtų matinė, primenanti natūralaus akmens spalvą. Stiklo pluoštą sukapoja maždaug 60 mm ilgio plaušeliais. Tai plokštę armuojantis komponentas. Be to, nedegus stiklo pluoštas sumažina viso gaminio degumą.
[0012] Į poliesterinę dervą įmaišo pigmentą, kurio kiekį ir rūšį parenka pagal pageidaujamą koloristinį efektą. Pavyzdžiui, geležies surikas nudažo rusvai, suodžiai - pilkai ir pan.
[0013] Viršutinį grublėtą plokštės sluoksnį sudaro dekoratyviniai grūdeliai, kurie suteikia šiam gaminiui originalią išvaizdą bei papildomą stiprumą. Naudoja įvairias natūralias statybines medžiagas, būtent, smulkintą skaldą, granitą, marmurą, žvyro grūdelius, stiklą, keramiką ir jų mišinius. Šias medžiagas parenka pagal pageidaujamą dekoratyvinį efektą.
[0014] Sienų apdailos plokštes naudoja įvairių pastatų išorės ir vidaus sienų apdailai, atskirų pastatų dalių (balkonų, tarpulangių ir t.t.) papuošimui ir pan. Todėl plokštės paviršių dengia įvairaus smulkumo dekoratyviniais grūdeliais, nuo kurių priklauso plokštės paviršiaus grublėtumas ir jos masė. Jei dekoratyviniai grūdeliai yra smulkūs (skersmuo 0-2 mm), tai plokštės 1 m2 masė yra iki 13 kg, jei vidutinio smulkumo (1-3 mm), tai 1 m2 masė yra iki 14 kg, jei grūdeliai stambūs (3-8 mm), 1 m2 masė iki 19 kg, o plokštės, padengtos labai stambiais grūdeliais (virš 8 mm), 1 m2, masė yra nuo 19 iki 27 kg.
[0015] Sienų apdailos plokštę formuoja iš trijų sluoksnių, apatinį jį ir vidurinįjį sudaro poliesterinės dervos, smėlio su priedais ir stiklo pluošto mišinys, o viršutinįj| formuoja iš dekoratyvinių grūdelių, kuriuos velenėliu išlygina ir įspaudžia Į vidurinįjį sluoksnį, ir šią plokštę išlaiko 2, 5 - 3 vai. patalpos temperatūroje bei 6- 8 vai. termostabilizacijos kameroje 65 ± 10 °C temperatūroje.
[0016] Sienų apdailos plokščių gamybos liniją ( žiūr. schemą) sudaro poliesterinės dervos cisternos 1, dervos dozavimo loveliai 2, stiklo siūlų kapojimo ir paskleidimo mechanizmai 3, smėlio ir jo priedų ( kalcio karbonato, aliuminio oksido) mišinio piltuvai 4, dekoratyvinių grūdelių piltuvas 5, termostabilizacijos kamera 6, plokštės briaunų apipjovimo įrenginys 7, skersinio plokščių pjaustymo mechanizmas 8, vibratoriai 9, plokštės paviršiaus išlyginimo velenėlis 10, nerūdijančio plieno juosta 11, būgnai 12 ir rėmai 13.
[0017] Atskiroje patalpoje paruošia poliesterinę dervą: nesočią poliesterinę dervą sumaišo su priedais - polimerizacijos reakcijos iniciatoriumi ( metiletilkitono peroksidu), reakcijos greitikliu ( kobalto naftenatu) ir parinktu pagal pageidaujamą spalvą ar atspalvį pigmentu. Pagal receptūrą paskaičiuotą dervos kiekį padalina į dvi lygias dalis ir paruoštą dervą supila į cisternas 1. Paruošia smėlio mišinį su kalcio karbonatu ir/ ar aliuminio oksidu, paskaičiuotą kiekį perskiria pusiau ir supila į smėlio piltuvus 4.
[0018] Galimi du plokščių gamybos būdai - periodinis ir nepertraukiamas. Gaminant periodiniu būdu iš medžio plaušo plokštės paruošia plokštės liejimui formą, kurios ilgis 2700 mm, plotis 1200 mm ir aukštis 23 mm. Ją ištepa terpentininiu vašku ar kitu formų tepimui skirtu tepalu ir patalpina ant nerūdijančio plieno juostos 11. Į šią formą iš cisternos 1 per dozavimo lovelį 2 tolygiai išpila dervą ( 50% pagal receptūrą paskaičiuoto kiekio), iš stiklo pluošto kapojimo ir paskleidimo mechanizmo 3 paskleidžia apie pusę paskaičiuoto stiklo pluošto kiekio, per piltuvą 4 išbarsto apie pusę porcijos smėlio su priedais. Vibratoriumi 9 formą kelias minutes krato, todėl smėlis ir stiklo pluoštas greičiau nugrimzta. Tuomet iš kitos cisternos 1 per dozavimo lovelį 2 ant apatinio sluoksnio viršaus užpila likusią dervą, su mechanizmo 3 pagalba paskleidžia stiklo pluoštą, per piltuvą 4 išbarsto likusį smėlio kiekį, vibratoriumi 9 paskirsto užpildą po visą sluoksnį. Viršutini jį plokštės sluoksnį suformuoja, iš bunkerio 5 išberiant visą paskaičiuotą dekoratyvinių grūdelių kiekį. Velenėliu 10 šiuos grūdelius įspaudžia į vidurinįjį sluoksnį ir išlygina plokštės paviršių. Ruošinį palieka 2, 5 - 3 vai. patalpos temperatūroje, masė sukietėja ir sustiprėja. Nerūdijančio plieno juosta paduoda plokštę į termostabilizacijos kamerą, kurioje yra 65 ± 10 °C temperatūra. Čia plokštes išlaiko 6- 8 vai. Aukštesnėje temperatūroje derva greičiau galutinai sukietėja, ir sienų apdailos plokštė susiformuoja. Plokštę išima iš formos, apipjausto specialiais peiliais 7 ir 8 kraštus, paverčia ant šono ir nukrato neprilipusius dekoratyvinius grūdelius.
[0019] Gatavos plokštės matmenys: ilgis 2700 mm, plotis 1200 mm, aukštis 7 mm. Galima gaminti ir kitokios formos ar matmenų plokštes. Gaminant plokštes nepertraukiamu būdu ant nerūdijančio plieno juostos yra tolygiai paskleidžiamos visos numatytos medžiagos, susiformuoja ištisinė plokštės juosta, kuri vėliau peiliais 7 ir 8 supjaustoma į plokštes. Gatavas plokštes fasadiniu paviršiumi į viršų sudeda ant medinių padėklų į rietuves, tarp plokščių įdeda popieriaus ar panašios medžiagos lapus, rietuves apvelka polietilenine plėvele, sutvirtina metaline ar plastikine juosta.
[0020] Patentuojamų sienų apdailos plokščių gamybai gali būti naudojamos šios žaliavos:
[0021] 15. Pigmentai: ochra, OST 6- 10- 430- 80,
[0022] Plokštės gali būti gaminamos ir iš kitų rūšių ar gamintojų pateiktų tos pačios kilmės ir sudėties žaliavų.
[0023] Gatavų sienų apdailos plokščių techninės charakteristikos ir eksploatacinės savybės nustatytos šiais metodais: 1. 1 m2 masė,- TS 5411146- 03- 94. 2. Fasadinio paviršiaus spalva ( vizualiai, lyginant su etalonu)- TS 5411146- 03- 94.
[0024] 4. Vandens igeriamumas, atsparumas šalčiui, dekoratyvinių apdailos grūdelių nuostoliai po šaldymo - GOST 7025- 91. 5. Plokštės deformacija po 28 parų mirkymo vandenyje - 143A - 2 markės komporatoriumi pagal jo instrukciją.
[0025] 7. Užterštumas radioaktyviomis medžiagomis - Lietuvos higienos normos HN40- 1994.
[0026] Poliesterinę dervą paruošia sumaišant 96, 9 % nesočios poliesterinės dervos riH- l, 2 % metiletilketono peroksido, 1 % kobalto naftenato ir apie 0. 01 % pigmento ( kaolino - balta spalva, geležies suriko - ruda spalva, ochra - geltona spalva, arba kobalto mėlynasis - žydra spalva). Šią dervą padalina į dvi lygias dalis ir pakrauna į cisternas 1. 1 pavyzdys. Plokštė gamina iš 1, 8 kg dervos su priedais, 4JL5 kg kvarcinio smėlio, 0, 25 kg kalcio karbonato mišinio su aliuminio oksidu, 2, 0 kg stiklo pluošto ir 4, 3 kg vidutinio smulkumo apdailos grūdelių, Šie kiekiai paskaičiuoti 1 m2 plokštei.
[0027] 2, 3, 4, 5, 6, 7, 8 ir 9 pavyzdžiuose plokštę gamina taip pat, tik naudojant įvairaus smulkumo dekoratyvinius grūdelius ir skirtingos rūšies bei spalvos pigmentus. Įvairių variantų plokščių sudėtis nurodyta 1 lentelėje.
[0028] Plokštes gamina periodiniu būdu. Iš medžio plaušo plokštės gamina formą, ją ištepa terpentininiu vašku, aprašytuoju būdu užpildo, cecho patalpoje išlaiko 3 vai., po to termostabilizacijos kameroje 60 °C temperatūroje per 6 vai. plokštė galutinai sukietėja. Gatavas plokštes išverčia iš formos, nukrato neprilipusius dekoratyvinius grūdelius, apipjausto briaunas ir supakuoja. Vienos partijos dydis neviršija 600 m2.

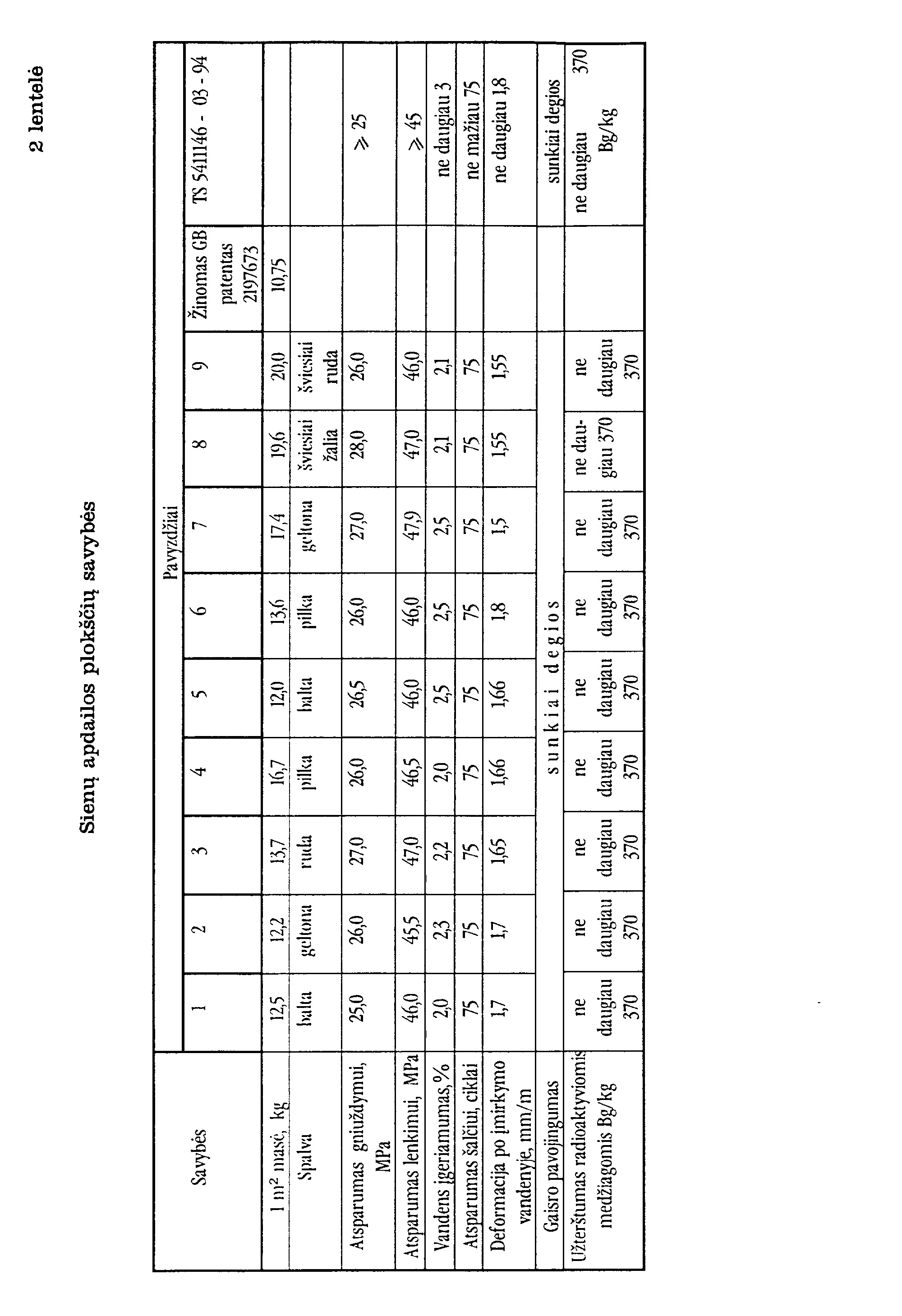

[0029] Gatavų plokščių savybių įvertinimui iš kiekvienos partijos bandymams paima 5 plokštes ir patikrina jų rodiklius. Analizių rezultatai pateikti 2 lentelėje. Įvairių plokščių variantų savybių tyrimų rezultatų analizė rodo, kad visos šios plokštės atitinka techninių sąlygų reikalavimus, yra sunkiai degios, o jų užterštumas radioaktyviomis medžiagomis neviršija
[0030] Lietuvos respublikoje leistinų higienos normų. Palyginus su žinoma apdailos plokšte, patentuojamų plokščių masė yra žymiai mažesnė.
[0031] Patentuojama plokštė pasižymi geromis eksploatacinėmis savybėmis, Ji yra atspari lenkimo ir gniuždymo deformacijoms, šalčiui ir vandens poveikiui, nes išlaiko ne mažiau kaip 75 šaldymo - šildymo ciklus, išmirkius 28 paras vandenyje plokštės deformacija neviršija 1, 8 mm/ m Šie rodikliai ypač svarbūs mūsų šalies klimatinėse sąlygose ir, užtikrina apdailos medžiagų ilgaamžiškumą. Apdailos plokščių fasadinis paviršius padengtas dekoratyviniais skaldos, marmuro, stiklo, keramikos, žvyro ar jų mišinių grūdeliais, poliesterinė derva nudažyta balta, gelsva, rusva, pilka, žalsva spalvomis, todėl pastatai, kurių sienos arba fasado elementai padengti šiomis plokštėmis, yra labai originalios išvaizdos. Šios plokštės, ypač jei susidaręs tarp sienos ir plokštės tarpas dar užpildomas termoizoliacme medžiaga, pavyzdžiui, " Ekovata", pagerina statinio termoizoliacines ir garsą izoliuojančias charakteristikas.
[0032] Šiuo metu Lietuvoje sienų apdailai akmens grūdeliais naudojama technologija " Akmena", kai specialiais purkštuvais ant lygių pastatų sienų išpurškiamas akmenukų ir rišiklio mišinys. Patentuojamų sienų apdailos plokščių panaudojimas paprastesnis, nes jas galima pritvirtinti
[0033] prie pastatų sienų įvairiais metodais, plokštes galima sandėliuoti ir naudoti ilgą laiką, o dengiant sienas " Akmena" būtina turėti specialius įrenginius ir paruoštą apdailai mišinį sunaudoti greitai.
[0034]

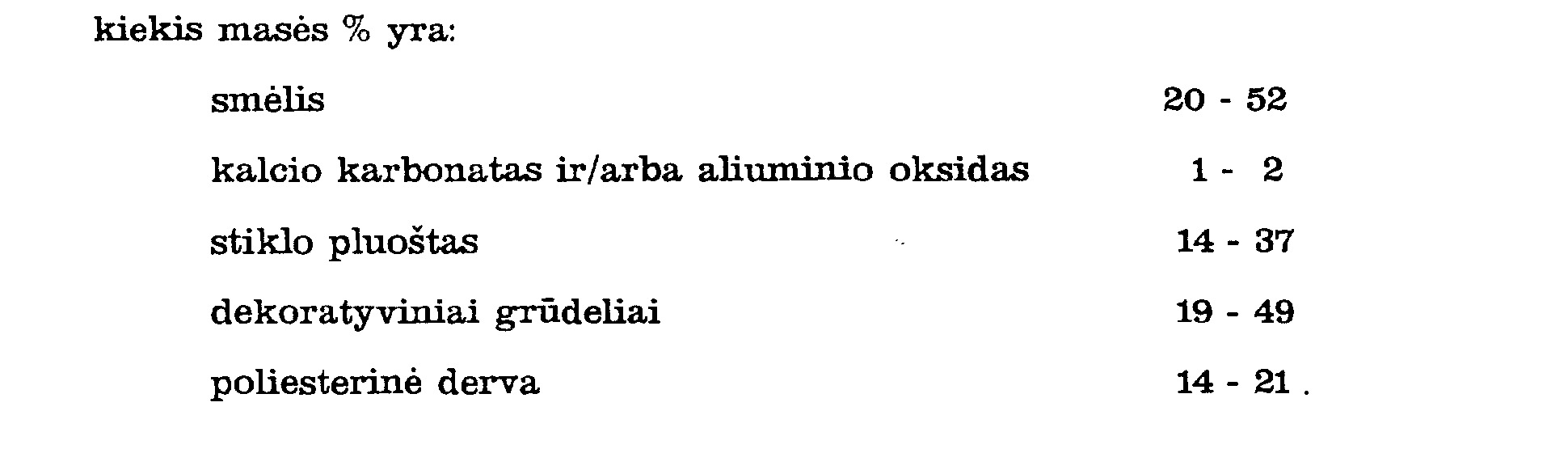

L Sienų apdailos plokštė iš smėlio užpildo ir poliesterinės dervos rišiklio,besiskirianti tuo, kad užpilde papildomai yra kalcio karbonatas ir/ arba aliuminio oksidas bei stiklo pluoštas, plokštės paviršiuje yra papildomas dekoratyvinių grūdelių sluoksnis, o plokštę sudarančių ingredientų kiekis masės % yra:
