[LT] Dviejų kamerų slėgiminio įdėklo, turinčio išorinį korpusą, ribojantį ertmę, kurioje gali būti slėgis, ir turinčio angą, per kurią įmontuojamas vidinis korpusas, pagamintas iš susiraukšlėjančios ar susispaudžiančios medžiagos, gamybos būdas. Išorinis korpusas ir vidinis korpusas iki apibortavimo ar vidinio korpuso pripildymo ir ventilio įstatymo įėjimo angos tam tikroje dalyje yra tarpusavyje sujungiami ir po to kartu apibortuojami taip, kad susidaro apibortavimo briauna.@Sujungimas realizuojamas suvirinant, klijuojant, pakeičiant formą ar pan.@Išorinio korpuso arba vidinio korpuso sujungimo sritiss prieš vidinio korpuso įstatymą padengiama danga.
[EN]
[0001] Išradimas nagrinėja dviejų kamerų įdėklą, turinti, išorini, korpusą, ribojanti, ertmę, kurioje gaJLi būti slėgis, ir turinti, angą, per kurią yra įdedamas vidinis korpusas, pagamintas iš besiraukšlėjančios ar besiglam-žančios medžiagos.
[0002] Plačiai žinomi panašaus tipo dviejų kamerų slėgiminiai įdėklai paprastai yra naudojami kaip žinomų slėgiminių rezervuarų su darbinėmis dujomis pakaitalai. Iš vidinio korpuso terpė išstumiama padidinus slėgį išorinio korpuso ertmėje. Dėl to išstumiama terpė nekontaktuoja su darbine terpe, o dėl vidinio korpuso pasikeitimo yra išstumiama per ventilį.
[0003] Šie žinomi dviejų kamerų slėgiminiai įdėklai iš esmės susideda iš trijų dalių, t.y. iš išorinio korpuso, pa-vyzdžiui, aliumininės, turinčios dugną, įvores, iš vidinio korpuso, pavyzdžiui, labai plonos aliumininės įvorės, taip pat iš piltuvo, kuris uždedamas ant vidinio ir išorinio korpuso įėjimo angos briaunos ir hermetiškai ją apgaubia. Po to šio disko formos piltuvo centre įtaisomas atitinkamas ventilis.
[0004] Kaip tik piltuvo uždėjimas ant vidinio ir išorinio korpuso įėjimo angos briaunos yra gana daug darbo reikalaujanti operacija, kadangi ji atliekama rankiniu būdu. Piltuvas užraitomas arba apibortuoj amas kartu su įėjimo angos briaunomis. Dėl to jam reikalinga ati-tinkama vieta. Kadangi ventiliui įtaisyti taip pat paprastai reikia 25 mm skersmens ploto, tai dabar taikomų dviejų kamerų slėgiminių įdėklų angų diametras apy-tikriai turi būti 40-65 mm. Tarp kitko yra naudojami tik turintys laiptuotus matmenis dviejų kamerų slė-giminiai įdėklai.
[0005] Išradimo autoriaus tikslas - aukščiau minėto tipo įdėk-lo montavimo būdas, kurį naudojant nereikia papildomo piltuvo, kuris garantuoja absoliutų išorinio korpuso ertmės hermetiškumą, ir kuris įgalina gaminti dviejų kamerų slėgiminius įdėklus, turinčius įvairaus diametro angas, pradedant nuo 1 colio, t.y. nuo 25,4 mm.
[0006] Užsibrėžtas tikslas sprendžiamas taip. Išorinis ir vidinis korpusas iki apibortavimo arba vidinio korpuso pripildymo ir ventilio įstatymo į įėjimo angą yra tarpusavyje sujungiami užduotoje vietoje ir po to kartu apibortuojami, padarant apibortuotą briauną.
[0007] Tai reiškia, kad dar iki apibortuotos briaunos gavimo, tarp vidinio korpuso ir išorinio korpuso susidaro, neleidžiantis nutekėti, sujungimas, ir tuo pačiu yra garantuojamas absoliutus ertmės, kurioje gali būti slė-gis, hermetiškumas.
[0008] Geriausia, jei sujungimas realizuojamas suvirinimo bū-du, klijavimo būdu, keičiant formą ir pan. Bet labiau-siai pasiteisino būdas, kai ant išorinio korpuso arba ant vidinio korpuso, arba ant jų abiejų sujungimo vie-tos dengiama danga, prieš montuojant vidinį korpusą į išorinį. Šią dangą, pavyzdžiui, tinkamą lipnią me-džiagą, po to galima išdžiovinti taip, kad vidinis korpusas į išorinį būtų montuojamas be dangos pasikeitimo.
[0009] Po sumontavimo dviejų kamerų slėgiminis įdėklas yra de-damas į krosnį, kur danga suskystėja. Dėl to yra garantuojamas atitinkamas sujungimas tarp vidinio korpuso ir išorinio korpuso. Kadangi paprastai tarp vidinio korpuso ir išorinio korpuso yra išlaikomas atitinkamas atstumas, reikalingas tam, kad darbo padėtyje aplinkui būtų pakankamas darbinis terpės kiekis, dėl to į dviejų kamerų slėgiminio įdėklo angą yra tikslinga įmontuoti instrumentą, kuriuo atitinkamoje sujungimo vietoje vidinis korpusas yra prispaudžiamas prie išorinio korpuso. Šis instrumentas gali būti pašildytas, kad dėl šios šilumos danga suskystėtų arba butų palaikomas dangos skystumas.
[0010] Vidini, korpusą įstačius i, išorini, korpusą, įėjimo angos briaunos apibortuojamos, be to, geriausia, jei tai da-roma užraitymo būdu.
[0011] Po to ertmė pasidaro absoliučiai hermetiška. Jeigu vis-gi sujungimo zonoje atsiranda nuotekų, tai per angą, per kurią sudaromas slėgis, galima įleisti papildomos sandarinančios medžiagos, kuri šiuo atveju nuteka iš-ilgai vidinių išorinio korpuso sienelių ir tuo pačiu pastorina sujungimo zonos dugną.
[0012] Paskutinės operacijos metu belieka dviejų kamerų slė-giminį įdėklą pripildyti išpurškiamosios terpės ir įmontuoti ventilį, kuris taip pat garantuoja vidinio korpuso ertmės hermetiškumą, bet per angą, esančią dug-ne, prileisti darbinių dujų.
[0013] Pagal išradimą šio būdo privalumas yra ir tas, kad dar neapibortavus, galutinio užrašų spausdinimo, lakavimo ir kitas panašias operacijas galima atlikti tiek išori-niam, tiek vidiniam korpusams. Be to, skirtingai nuo šiuo metu taikomų piltuvų, vidui padengti gali būti naudojami visi standartiniai apsauginiai lakai. Api-bortuoti gali ir automatas. Tai sutaupo darbo jėgą.

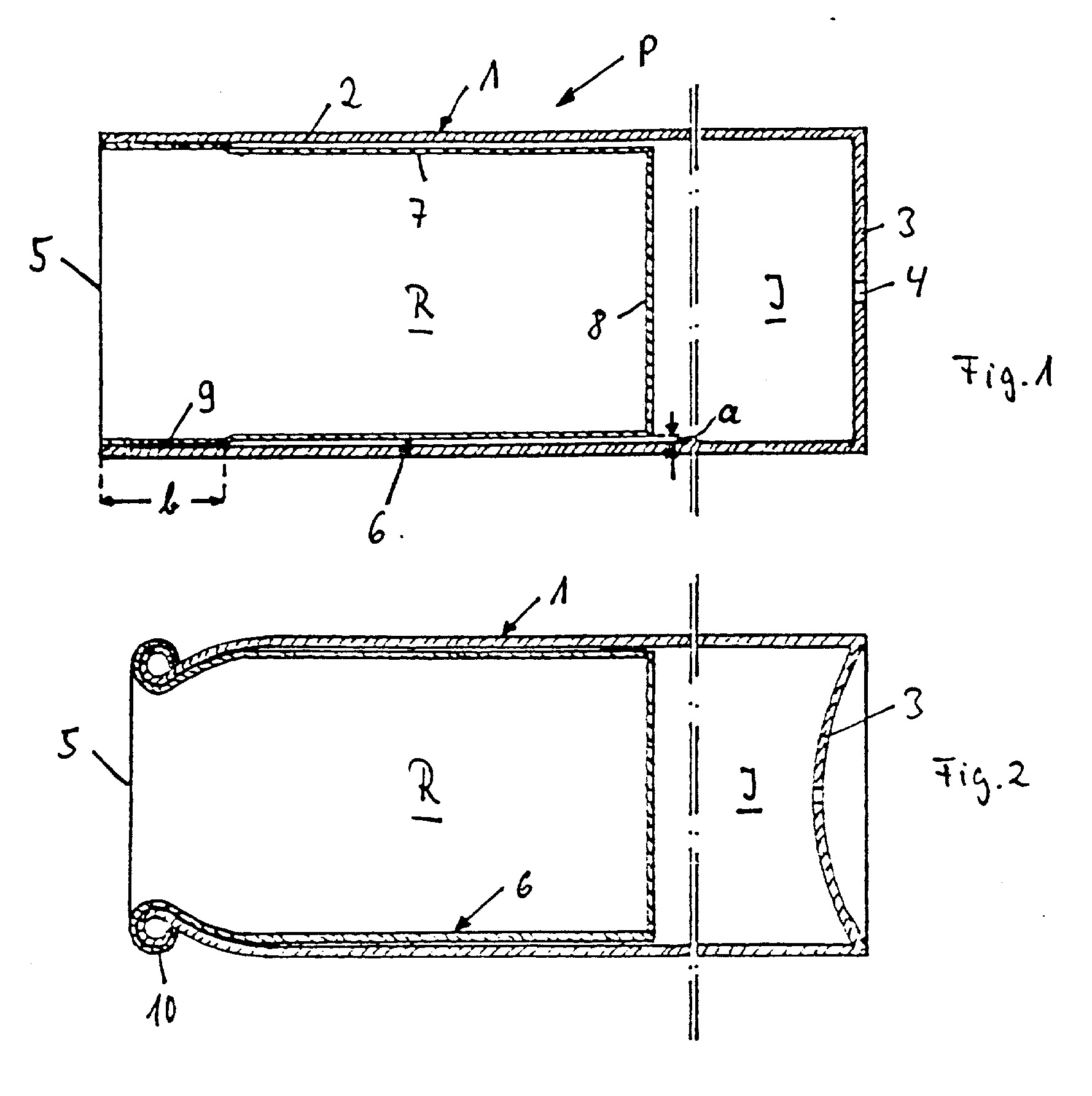

[0014] Kiti privalumai, požymiai ir išradimo detalės matyti iš tolesnių geresnių realizavimo pavyzdžių, taip pat iš brėžinių, kuriuose parodyta: fig. 1 - pagal išradimą dviejų kamerų slėgiminio įdėklo
[0015] išilginis pjūvis pirmoje gamybos stadijoje,
[0016] fig. 2 - pagal fig. 1 dviejų kamerų slėgiminio įdėklo išilginis pjūvis kitoje gamybos stadijoje.
[0017] Pagal išradimą dviejų kamerų slėgiminis įdėklas turi išorinį įvorės pavidalo korpusą 1, šiame realizavimo pavyzdyje susidedantį iš cilindro formos apvalkalo 2 ir dugno dangtelio 3. Šis išorinis korpusas 1 gali būti gaminamas iš apvalaus aliuminio ruošinio, pavyzdžiui, išspaudimo ar stipraus ištempimo būdu. Dugno dangtelis 3 turi angą 4, per kurią ertmėje I sudaromas slė-gis. Šio proceso pabaigoje anga 4 uždaroma.
[0018] I cilindro angą 5, esančią priešingoje dugno dangte-liui 3 išorinio korpuso 1 pusėje, įstatytas vidinis korpusas 6. Šis vidinis korpusas 6 taip pat turi ci-lindrinį apvalkalą 7, taip pat uždarytą dugno dangteliu 8. Visas šis vidinis korpusas 6 padarytas iš plono aliuminio taip, kad jis gali susispausti ar susi-raukšlėti .
[0019] Cilindrinis apvalkalas 7 ir dugno dangtelis 8 riboja erdvę R, į kurią darbo padėtyje prileidžiama išpurš-kiamosios terpės.
[0020] Šiame realizavimo pavyzdyje vidinis korpusas 6 nuo išori-nio korpuso 1 cilindrinio apvalkalo 2 daugelyje vietų yra nutolęs atstumu a. Tačiau cilindrinės angos 5 kryp-timi, t.y. išorinio korpuso 1 ir vidinio korpuso 6 įėjimo srityje, vidinis korpusas 6 arba jo cilindrinis apvalkalas 7 su cilindriniu apvalkalu 2 yra sujungti b srityje. Sujungimas realizuotas, pavyzdžiui, suvirinimo, klijavimo, lazerinio suvirinimo, formos pakeitimo ar kitais panašiais būdais.
[0021] Pagal išradimą, ši pirmoji dviejų kamerų slėgiminio įdėklo gamybos stadija vykdoma tokiu būdu.
[0022] Iš apvalaus aliuminio ruošinio ištempiamas išorinis korpusas 1. Dugno dangtelyje 3 padaroma anga 4 ir cilindrinio apvalkalo 2 srityje B uždedama lipnios me-džiagos danga 9 arba privirinama.
[0023] Po to įmontuojamas vidinis korpusas 6, be to, danga 9 sukietėja ir tuo pačiu netrukdo montuoti.
[0024] Po to dviejų kamerų slėgiminis įdėklas P patenka i, krosnį, kurioje danga 9 suskystėja. Dėl to prasideda susijungimo procesas tarp cilindrinio apvalkalo 2 ir cilindrinio apvalkalo 7. Tačiau reikiamą sujungimą garantuoja įkaitintas instrumentas, kuris įkišamas per angą 5 ir srityje b prispaudžia cilindrinį apvalkalą 7 prie cilindrinio apvalkalo 2.
[0025] Kita apdorojimo stadija pavaizduota fig. 2. Šioje apdorojimo stadijoje pirmiausia yra pakeičiama dugno dangtelio 3 forma taip, kad jis išlaikytų vidinį ert-mės I slėgį ir neišsigaubtų.
[0026] Toliau seka išorinis cilindrinio apvalkalo 2 ir cilindrinio apvalkalo 7 apibortavimas cilindrinės angos 5 srityje taip, kad susidaro apibortuota briauna 10. Be to, tuo pačiu metu tam tikroje dalyje yra atliekamas cilindrinio apvalkalo 2 ir cilindrinio apvalkalo 7 tem-pimas į vidų.
[0027] Tolimesnėje gamybos stadijoje vidinio korpuso 6 ertmė R pripildoma išpurškiamosios terpės, o cilindrinė anga 5 uždaroma nepavaizduotu dangteliu, turinčiu ventilį.
[0028] Šis dangtelis garantuoja apibortuotos briaunos 10 her-metiškumą. Po to išorinio korpuso 1 ertmėje I per angą 4 sudaromas slėgis, o po to anga 4 uždaroma. Bet tuo pat metu slėgis veikia ir į vidinį korpusą 6 taip, kad, suveikus ventiliui, terpė išspaudžiama iš ertmės R per ventilį tuomet, kai vidinis korpusas 6 yra paveikiamas
[0029] tokiu pačiu slėgiu išorinio korpuso 1 ertmėje ir su-s i spaudžia.
[0030] Jeigu paaiškėja, kad, sudarant slėgi, išorinio korpuso 1 ertmėje I dangos 9 srityje atsirado nuotekų, tai yra galimybė per angą 4 i ertmę I įleisti sandari-nančios medžiagos. Pastaroji nuteka išilgai cilindrinio apvalkalo 2 link dangos 9 ir taip užkerta kelią nuo-tėkiams .
1. Dviejų kamerų slėgiminio įdėklo, turinčio išorinį korpusą, ribojantį ertmę, kurioje gali būti sudarytas slėgis, ir turinčio angą, per kurią įmontuojamas vidinis korpusas, pagamintas iš susiraukšlėjančios ar su-sispaudžiančios medžiagos, gamybos būdas, besiskiriantis tuo, kad vidinį ir išorinį kor-pusus iki apibortavimo arba iki vidinio korpuso pripildymo ir ventilio įstatymo įėjimo angos tam tikroje dalyje tarpusavyje sujungia ir po to kartu apibortuoja, kad susidarytų apibortuota briauna.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad sujungimą realizuoja suvirinimo, klijavimo, formos pakeitimo ar panašiai būdu.
3. Būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad išorinio korpuso ir/arba vidinio korpuso sujungimo sritį prieš vidinio korpuso įmontavimą padengia danga.
4. Būdas pagal 3 punktą, besiskiriantis tuo, kad dviejų kamerų slėgiminį įdėklą po vidinio korpuso įmontavimo, bet prieš apibortavimą, kaitina kros-nyje, kur danga suskystėja.
5. Būdas pagal 3 arba 4 punktus, besiskiriantis tuo, kad į dviejų kamerų slėgiminio įdėklo angą įstato įkaitintą instrumentą, kuris sujungimo srityje vidinį korpusą prispaudžia prie išorinio korpuso.
6. Būdas pagal 1-5 punktus, besiskiriantis tuo, kad iki ar tuo metu, kai išorinio korpuso ertmėje sudaro slėgį, į ją įpila sndarinančios medžiagos.
7. Budas pagal 1-6 punktus, besiskiriantis tuo, kad apibortavimo sritį padaro keičiant formą.
8. Dviejų kamerų slėgiminis įdėklas, susidedantis iš išorinio korpuso, ribojančio ertmę, kurioje gali būti slėgis, ir turintis angą, per kurią įmontuojamas vidinis korpusas iš susiraukšlėjančios ar susispaudžiančios medžiagos, besiskiriantis tuo, kad vidinis korpusas (6) ir išorinis korpusas (1) srityje (b) yra tarpusavyje hermetiškai sujungti.
9. Įdėklas pagal 8 punktą, besiskiriantis tuo, kad srityje (b) tarp vidinio korpuso (6) ir išori-nio korpuso (1) yra numatyta anga (9) .
10. Įdėklas pagal 9 punktą, besiskiriantis tuo, kad danga (9) yra lipni medžiaga.
