[LT] Siūlomas išradimas priskiriamas prie gręžimo įrankių.@Diskinis gręžimo kaltas naudojamas gręžti gręžinio šulinį. Yra sudarytas iš grąžto korpuso, besisukančio apie savo ašį, sutampančia su gręžimo krypties ašine linija ir turi bent vieną kanalą, skirtą paduoti į gręžinio šulinį gręžimo tirpalą arba orą, veikiant slėgimui, arba skirtą pašalinti iš gręžinio šulinio gręžimo tirpalą arba orą kartu suuolenų gabalėliais. Grąžto korpuas montuojamas ant gręžimo štangos. Kaltas turi bent vieną apvalų išgaubtą besisukantį pjovimo diską, sumontuotą apatinės grąžto dalies išorėje. Šis diskas turi žiedų pavidalo pjovimo elementus. Disko sukumosi ašis sudaro smailų kampą su grąžto korpuso sukimosi ašimi. Pats žemiausias pjovimo taškas radialine kryptimi yra nutolęs nuo grąžto korpuso sukimosi ašies. Pjovimo disko sukimosi ašis perstumta į šoną nuo grąžto korpuso ašies linijos prieš grąžto sukimosi kryptį, nekeičiant kampo tarp ašių.
[EN]
[0001] Siūlomas išradimas priskiriamas prie gręžimo įrankių, susidedančių iš gręžinio galvutės, su besisukančiu grąžto korpusu, per kuri, praeina gręžimo tirpalo arba oro padavimo i, gręžimo šulini, kanalas ir nors vieno pjovimo disko, patalpinto grąžto korpuso išorėje.
[0002] Žinomus gręžimo prietaisus sudaro gręžimo galvutė su trimis pjovimo elementais, kaip taisyklė kūgio arba nupjauto kūgio formos. Jie naudojami ir žinomi nuo 1930 metų. Šiems prietaisams reikia didelio slėgimo, kad bū-tų suardytos uolienos, po to seka jų pjaustymas ir plovimas. Kadangi uolienoms suardyti reikia didelio spaudimo, tokie prietaisai veikia didesni, plotą, negu plotas reikalingas gręžimui, dėl to susidaro kintančios formos gręžimo profilis ir nestabili sienelė.
[0003] Yra žinomas diskinis gręžimo prietaisas, naudojamas gręžinio šulinio gręžimui, kuri, sudaro grąžto korpusas, besisukantis apie savo aši,, sutampančia su gręžimo krypties ašine linija ir turintis nors vieną kanalą gręžimo tirpalo arba oro padavimui i, gręžinio šulini,, veikiant slėgimui arba gręžimo tirpalo arba oro kartu su uolienų nuolaužomis ir išgręžtomis uolienomis pa-šalinimui iš gręžinio šulinio, taip pat bent vienas besisukantis pjovimo diskas, sumontuotas grąžto korpuso išorės apatinėje dalyje ir ant minėto grąžto taip pat sumontuota gręžimo štanga (žiūr. SU patentą Nr. 1496639, E 21 B 10/12) .
[0004] Žinomas prietaisas nepasižymi efektyviu gręžimu, nes reikia didelio galingumo ir nemažo slėgimo.
[0005] Siūlomas išradimas leidžia sukurti gręžimo prietaisą, dirbanti, sumažintu slėgimu, nedideliu galingumu gręž-vietėje, kur naudojamas nors vienas pjovimo elementas, sumontuotas gręžimo galvutės išorėje, be to pagal tin-kamiausią konstrukcijos variantą šio pjovimo elemento sukimosi ašis yra pastumta į šoną nuo grąžto korpuso ašinės linijos prieš grąžto korpuso sukimosi kryptį, tai leidžia prietaisui įsiterpti į uolienas, jas ardyti ir išpjauti žymiai greičiau, negu kitais žinomais metodais .
[0006] Siūlomas išradimas skirtas gręžimo prietaisui, dir-bančiam su nedidele ašine jėga ir, pageidautina, nau-dojančiam tris pjovimo elementus arba diskus, kurie lengvai sumontuojami gręžimo galvutėje ir leidžia iš-pjauti didelius uolienos gabalus ir nuolaužas.
[0007] - grąžto korpusas, skirtas suktis apie vertikalią ašį ir turintis vieną ar daugiau išilginių kanalų, skirtų paduoti d, gręžinio šulinį gręžimo tirpalą arba orą, esant slėgiui, arba išgauti iš gręžinio šulinio gręžimo skystį arba orą kartu su uolienų gabalėliais arba išgręžtomis uolienomis ir skirtas montuoti ant gręžimo štangos; - nors vienas, kaip taisyklė apvalus besisukantis pjovimo diskas, sumontuotas ant anksčiau paminėto grąžto korpuso apatinės dalies, padarantis minėtu gręžimo kaltu gręžimo šulinį, turintį cilindrinę sienelės dalį ir įgaubtą dalį, be to minėtas pjovimo diskas turi pjovimo elementus, kaip taisyklė žiedų pavidalo, o disko sukimosi ašis sudaro smailą kampą su grąžto korpuso sukimosi ašimi, be to žemiausias minėto disko pjovimo taškas nutolęs radialine kryptimi nuo grąžto korpuso sukimosi ašies; - pjovimo disko sukimosi ašis, būdama lygiagrečiai į šoną pastumta nuo grąžto korpuso ašinės linijos prieš grąžto korpuso sukimosi kryptį, sukelianti pjovimo elementų arba dantų gilų įsiskverbimą į uolieną že-mutiniu užpakaliniu sektoriumi.
[0008] Į uolieną įsiskverbia todėl, kad jėgos arba ašinio įtempimo atstojamoji koncentruojasi pačiame žemiausiame kiekvieno disko dantyje greta įsivaizduojamo ciferblato 6 valandos padėties. Gręžimo štangos sukimasis sukelia disko sutepimą.
[0009] Kadangi diskas palenktas prie grąžto korpuso ašinės linijos ir pastumtas nuo jo sukimosi ašies radialine kryptimi, toks perstūmimas leidžia pereiti per uolienų paviršių atskeliant, bet nesuspaudžiant jų.
[0010] Žemės plutos persistūmimas prieš daug milijonų metų su-kėlė tai, kad visos uolienos buvo labai įtemptos ir deformuotos. Šis įtempimas išnyko, kai susidarė, kad ir menkiausi tarpai ir plyšiai uolienose. Bandymai parodė, kad tokiose uolienose laikinas pasipriešinimas suspaudimui žymiai viršija laikiną pasipriešinimą tempimui.
[0011] Didžioji dalis žinomų gręžimo kaltų suspaudžia uolienas, besiskverbdami į jas, pašalindami daugybę tarpų ir plyšių ir sutankindami uolienas prieš jas nupjaudami, tuo nugalėdami laikinąjį pasipriešinimą suspaudimui.
[0012] Pagal siūlomą išradimą pirminis įsiskverbimas į uolienas pasiekiamas minimaliai jas suspaudžiant. Dantys už-pakaliniame disko sektoriuje turi nukreiptą aukštyn ju-dėjimo jėgos atstojamąją, sukeliančią medžiagos pasi-kėlimą, nupjaunant ją dantimis. Tai leidžia grąžtui nupjauti uolieną, nugalint laikiną pasipriešinimą tempimui .
[0013] Nukreipta į viršų dantų judėjimo jėgos atstojamoji už-pakaliniame sektoriuje sukuria nukreiptą žemyn uolienų reakcijos jėgą, uolienas grąžtas stumia žemyn į gręžimo šulini,. Tai sudaro su atskiro danties, esančio kiekviename diske įsivaizduojamo ciferblato 6 valandos pa-dėtyje, lengvu skverbimusi į uolieną esmingai sumažina ašinę jėgą, būtinai reikalingą grąžto darbui.
[0014] Kadangi pjovimo diskas sukasi apie savo ašį o taip pat apie grąžto korpuso ašinę liniją, greitis su kuriuo pjovimo dantys sukasi apie ašinę liniją, svyruoja grąž-to korpuso sukimosi greičio atžvilgiu.
[0015] Šio svyravimo dydis nustatomas pačio aukščiausio taško ant disko pakraščio nutolimo laipsniu radialinėje plokštumoje nuo pačio žemiausio taško, tai yra disko palinkimu i, vertikalę.
[0016] Kai disko dantys yra padėtyje, atitinkančioje įsivaiz-duojamo ciferblato 9 valandos padėti,, jo sukimosi greitis toks pats, kaip ir grąžto korpuso sukimosi greitis.
[0017] Jam judant atgal grąžto korpuso atžvilgiu, jo nuosavas sukimosi greitis mažėja, pasiekdamas žemiausią reikšmę įsivaizduojamo ciferblato 6 valandos padėti, taške, kuriame jo judėjimas žemyn pasikeičia i, judėjimą i, viršų, po ko dantis vėl greičiau juda, jam praėjus pro užpakalini, sektorių, kol padėtyje, atitinkančioje įsi-vaizduojamo ciferblato 3 valandų padėtį, dantis vėl ne-pradės judėti tokiu pat greičiu, kaip ir grąžto korpuso greitis. Kai dantis praeina 3 valandų padėtį, jo sukimosi greitis grąžto korpuso sukimosi greičio atžvilgiu toliau didėja, pasiekdamas aukščiausią reikšmę 12 va-landų padėtyje, po ko danties greitis sulėtėja iki tol, kol abu greičiai vėl nesusilygina padėtyje, atitin-kančioje 9 valandų padėtį įsivaizduojamame ciferblate.
[0018] Didėjančio danties greičio ir mažėjančio šoninio skė-timo slėgio derinys, dančiui išeinant iš uolienos, sukelia tai, kad dantys viršutiniame užpakaliniame sektoriuje nustoja pjauti ir išiminėti uolienas ir pradėti poliruoti gręžinio šulinio sienelę. Nors šiajme sektoriuje vis dar veikia nukreipta į viršų skersinė jėga, ji turi mažinantį poveikį, kuris sutankina birias uolienas ir suglosto gręžinio šulinio sienelę.
[0019] Jei nurodytas pjovimo diskas pakreiptas minėto grąžto korpuso kryptimi, išoriniai dantys, atliekantys uolienų išėmimą, dar labiau įsispaudžia į uolieną, padidindami uolienų išpjovimo darbo, atliekamo nurodytais išori-niais dantimis, apimtį ir sumažindami darbo, atliekamo įsiterpiančiais, destabilizuojančiais dantimis, apimtį, kas padidina minėtų įsiterpiančių destabilizuojančių dantų darbo laiką. Išorinių dantų, išimančių uolienas, darbo laikas gali būti padidintas, naudojant atsparius susinešiojimui intarpus, tokius kaip deimantiniai, pa-ilginantys kalto tarnybos laiką. Tai ypatingai ver-tinga, kai gręžiamas gręžinio šulinys yra labai gilus, nes tokie intarpai sutrumpina prastovėjimo laiką dėl kalto iškėlimo į paviršių, jį pakeičiant, kai jis su-sinešio j a .
[0020] Kadangi sumarinė kalto jėga, nukreipta žemyn, koncentruojasi apie vieną tašką - pjovimo disko dantį, esantį 6 valandas padėtyje, - įsiterpti į uolieną gali esant bet kuriai žinomai uolienų rūšiai. Todėl kaltas gręš esant nedideliam slėgimui gręžvietėje, reikia tik tru-putį jį padidinti, kad būtų pilnai įsiterpta, jei dantys pailginti. Didžioji dalis jėgos, reikalingos nuga-lėti uolienos pasipriešinimą, yra sukimosi jėga, ir bet koks pasipriešinimo padidėjimas žymiu laipsniu nuga-limas, padidinus grąžto korpuso sukamąjį momentą, kuris perduodamas pjovimo diskui arga diskams.
[0021] Bet kokiame gręžimo kalte, kuriame naudojama daugiau nei vienas diskas, būtina turėti skirtingą dantų skai-čių ant kiekvieno disko, kad būtų pasiekta, kad pjovimo pačiais apatiniais dantimis trajektorijos būtų šalia viena kitos. Esant tam pačiam dantų skaičiui ant kiekvieno disko, pjovimo trajektorijos perdengia viena ki-tą, sudarydamos pastovų pasikartojanti, piešini,, kas sudaro takus ir kliudo apatinių dantų destabilizuojančiam veikimui ir atitinkamai gręžimo procesui. Pjovimo trajektorijos charakteristiką iš dalies nustato disko ir jo dantų konfigūracija.

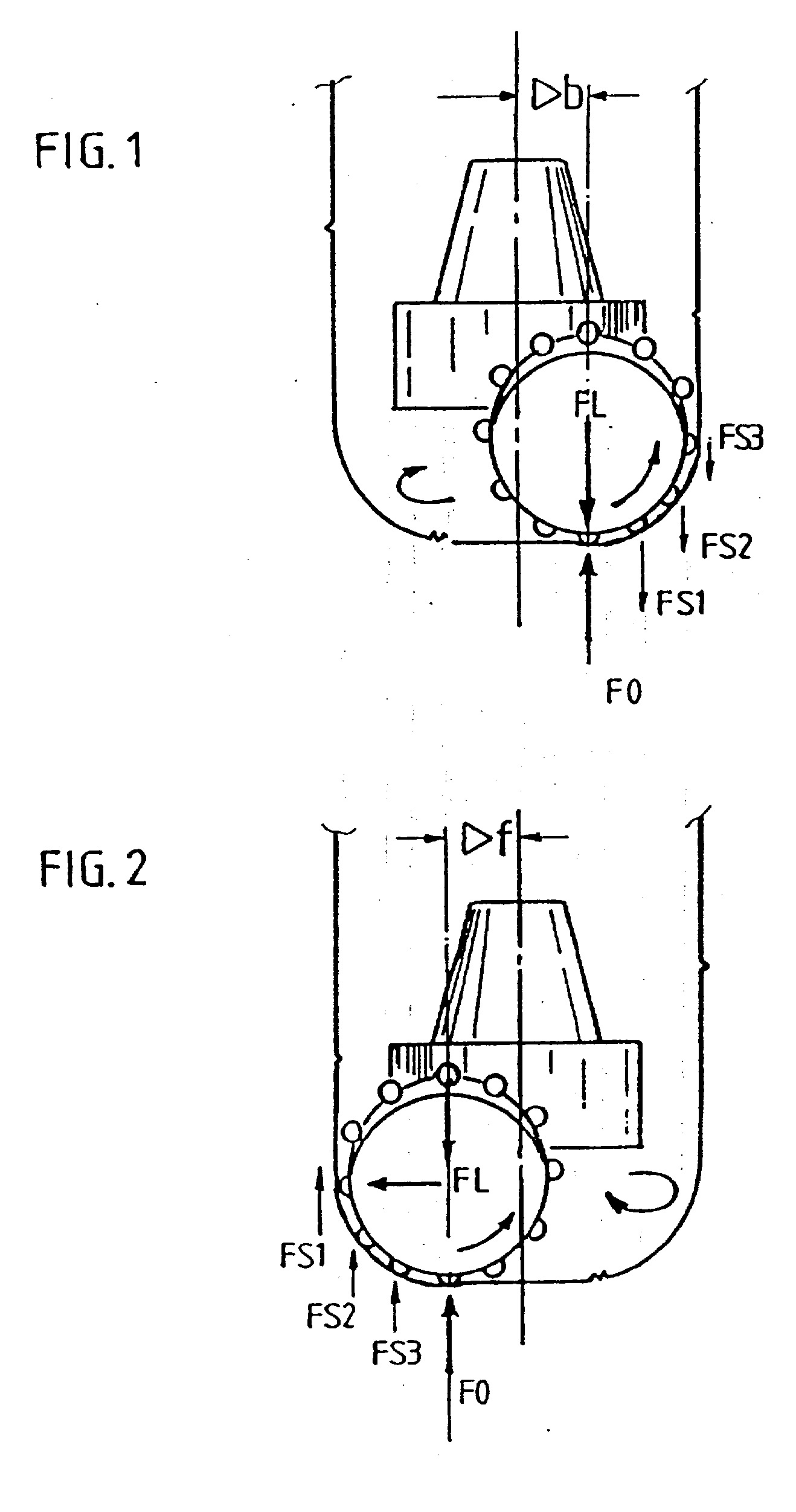

[0022] Jei šoninis sukimosi ašis poslinkis vyktų grąžto sukimosi kryptimi, pjovimą atliktų apatinis priekinis disko sektorius. Įsiterpimas į uolienas prasidėtų vos anksčiau, negu įsivaizduojamo ciferblato 9 valandos pa-dėtis ir vyktų mažėjančia spirale su augančiu pagi-lėjimu, kol dantys pilnai neįsiterps i uolieną 6 valandos padėtyje (žiūr. fig. 2).
[0023] Šio poslinkio pirmyn rezultatas būtų jėgos, veikiančios prieš tą, kuri būtina pusiausvyrai pasiekti, sukūrimas ir uolienos suspaudimas, o ne destabilizacij a, sukelianti sunkesnį pjovimą ir nepagrįsta pjaunančių dan-tų ir guolio įtempimą. Uolienų nuolaužos taip pat buvo nukreiptos žemyn į gręžinio gręžvietę, kad prie nu-statytų sąlygų kaltas galėtų įstrigti gręžinio šu-liny j e .
[0024] Siūlomo išradimo esmė yra gręžimo kaltas, turintis vieną ar kelis pjovimo diskus. Pagal kitus konstrukcijos variantus, viršutinė minėto grąžto korpuso dalis turi keletą poliruojančių ir pjaunančių elementų, išdėstytų tolygiu žingsniu grąžto korpuso pakraščiuose ne žemiau įgaubtos žemutinės gręžinio šulinio sienelės ir jos cilindrinės dalies susilietimo taško.
[0025] Siūlomas išradimas palengvina greitesnį tiesiaeigį uolie-nų kirtimą, esant pastoviam gręžinio šulinio diametrui, naudojant mažesnį slėgį ir galingumą gręžinio gręž-vietėje, dėl ko iš esmės sumažėja kirtimo pėdos kaina. Silpnoje uolienoje gręžimo trupinių ir uolienų nuolaužų tūris žymiai didesnis, dėl to esant nedideliam gręžinio diametrui, prietaisas yra efektyvesnis su vienu arba dviem besisukančiais pjovimo diskais, paliekančiais didesnę erdvę gręžinio kirtime uolienų nuolaužų išėmi-mui. Kaip taisyklė, grąžtas turi tris pjovimo diskus.
[0026] Šis išradimas turi papildomus privalumus, nes juo pasiekiamas pastovus kryptingas gręžimas dėl pjovimo jė-gos vektoriaus sukūrimo, besisukant grąžto destabili-zacijos branduoliui, kurio viršūnė yra žemiau gręžinio gręžvietės ant grąžto korpuso ašinės linijos. Kryptingo gręžimo atsparumas padidėja, veikiant poliravimo ir pjovimo elementams viršutinėje grąžto korpuso dalyje, dėl ko kaltas laikomas šulinio centre.
[0027] Kanalai, kuriais vanduo, gręžimo tirpalai arba oras išeina iš grąžto korpuso, apskaičiuotas taip, kad susi-darytų srautas, reikalingas išplauti suardytas uolienas ir atšaldyti diskus gręžiant. Viršutinė grąžto korpuso dalis yra daugiabriaunio formos ir, pageidautina šešia-briaunio, kur išdėstyti poliravimo arba pjovimo elementai. Šią sekciją galima būtų pavadinti kalibruo-jančiu žiedu. Pageidautina, kad šiame kalibruojančiame žiede būtų įtaisyti didelio atsparummo intarpai, lie-čiantys gręžinio sieneles nustatytame atstume nuo grę-žinio centro nustatytuose kalibruojančio žiedo diametro taškuose. Todėl net tuo atveju, jei po intensyvaus grę-žimo pjovimo elementai ant diskų būtų nusinešioję, kalibruojantis žiedas užtikrintų pastovų šulinio dia-metrą, pašalinęs likusią uolieną, kurios nepasiekė nu-sinešioję diskų pjovimo paviršiai.
[0028] Kalibruojančio žiedo intarpai galų gale taip pat nu-sinešioja, bet praktiškai ši sistema daugumoje atvejų užtikrina gręžinio šulinio diametro stabilumą, apimdami ir tuos atvejus, kai kitos tradicinės sistemos jau ne-beveiktų .
[0029] Nors kalibruojančio žiedo intarpai pašalins likusią uolieną, paliktą nusinešiojusių pjovimo diskų, jie ne-išpjaus taip greitai, kai diskai ir žymus palaipsnis kirtimo gręžimu greičio sumažėjimas parodys, kad žymiai susinešiojo diskai.
[0030] Pjovimo diskuose įrengti papildomi žiedų tipo pjovimo elementai išdėstyti disko paviršiuje nustatytame atstume vienas nuo kito, esantys už pagrindinių pjovimo ele-mentų ir sudarantys kampą, kuris užtikrina jų kryptin-gumą į gręžinio centrą taip, kad jie neatsitrenktų gręžinio sienelę, dirbant pagrindiniams pjovimo elementams. Šių papildomų pjovimo elementų paskirtis yra iš-kelti ir užtikrinti kokio nors centrinio rūdingo stul-po, atsiradusio gręžinio centre, besisukant diskams, dezintegracij ą.
[0031] Kaip turėjo pasidaryti aišku iš to, kas pasakyta anks-čiau, siūlomas išradimas yra savaime susicentruoj antis grąžtas, atitinkantis stabilaus, kryptingo, pastovaus diametro šulinių reikalavimus, kai naudojami lengvesni ir pigesni įrengimai. Kirtimo greičiai 20-400 procentų viršija greičius, pasiekiamus tradiciniais metodais. Šis gręžimo įrenginys buvo sukonstruotas taip, kad jis lengvai išlaikytų bet kokius smūgius, jėgą ir susi-nešiojimą, paprastai esančius pramoninio gręžimo ope-racij ose.
[0032] Todėl įprasta, kad gręžimo kaltas, skirtas gręžti grę-žinio šulinį pagal siūlomą išradimą, susideda iš grąžto korpuso, apskaičiuoto suktis apie vertikalią sukimosi ašį ir turinčio išilginį kanalą, paduoti gręžimo tir-palą ar orą, veikiant slėgimui, į gręžinio šulinį. Gręžimo kaltas pagal kitą konstrukcijos variantą gali turėti centrinį kanalą, einanti, arba per kalto centrą arba išskirstytą i, keletą kryptingų kanalų. Gręžimo tirpalas arba oras kartu su uolienų nuolaužomis ir išimtomis iš gręžinio šulinio uolienomis eis per ši, kanalą ar kanalus, kad būtų pašalintos minėtos uolienų nuolaužos ir išimtosios uolienos.
[0033] Trys besisukantys pjovimo diskai yra montuojami pageidautina ant grąžto korpuso, lygiu žingsniu vienas nuo kito. Šie pjovimo diskai turi daug pjovimo ele-mentų. Grąžtas gali turėti daugiau ar mažiau diskų. Kiekvieno pjovimo disko sukimosi ašis pasukta smailiu kampu vertikaliai ašiai, apie kurią sukasi grąžto korpusas, tuo pačiu nustatydamas pjovimo elementų padėti, taip, kad būtų priverčiama efektyviai pjauti grąžto sukimosi kryptimi ir kad pirmas pjovimo elementas būtų priartėjęs prie kiekvieno disko žemiausio taško.
[0034] Pagrindinis siūlomo išradimo privalumas yra gręžimo kalto nebrangios ir labai efektyvios konstrukcijos, su-kūrimas, kuri charakterizuojama kita papildoma ypatybe, o būtent savaiminiu centravimu, sukeliančiu stabilaus-kryptingo tipo gręžimą.
[0035] Kad būtų aiškiau suprasta išradimo esmė ir jo pri-valumai, toliau pateikiamas konkrečių pavyzdžių apra-šymas su nuorodomis i, brėžinius, kuriuose: Fig. 1 - gręžimo kalto, kuriame įrengtas pastumtas atgal pjovimo diskas, schematiškas vaizdas iš šono; Fig. 2 - gręžimo kalto, kuriame įrengtas pastumtas pirmyn pjovimo diskas, schematiškas vaizdas iš šono; Fig. 3 - gręžimo kalto, kuriame yra trys pjovimo diskai, perspektyvinis vaizdas; Fig. 4 - gręžimo kalto, pavaizduoto Fig. 3, turinčio kalibruotą žiedą, perspektyvinis vaizdas; Fig. 5 - gręžimo kalto, su pjovimo diskų sukimosi aši-mis, pastumtomis prieš grąžto sukimosi kryp-tį, esančio pragręžtame gręžinyje, vaizdas iš apačios; Fig. 6 - gręžimo kalto, panašaus i, gręžimo kaltą, pa-rodytą Fig. 5, su pjovimo diskų sukimosi ašimis, pastumtomis pirmyn, vaizdas iš apa-čios; Fig. 7 - gręžimo kalto, pavaizduoto Fig. 3, kuriame yra pjovimo diskai, pastumti atgal ir palenkti pirmyn, perspektyvinis vaizdas; Fig. 8 - gręžimo kalto, pavaizduoto Fig. 7, vaizdas iš apačios; Fig. 9 - gręžimo kalto, pavaizduoto Fig. 7, kuriame gręžimo štanga įtvirtinta gręžimo kalto pag-rinde pakilusių gręžinių gręžimui, perspektyvinis vaizdas; Fig. 10 - gręžimo kalto, turinčio vieną pjovimo diską,
[0036] vaizdas iš šono;
[0037] Fig. 11 - daugiasluoksnio diskinio preitaiso, skirto gręžti didelio diametro gręžinį, schematinis vaizdas iš šono.
[0038] Nors aprašomas gręžimo kaltas, kuriame yra įrengti trys pjovimo diskai, gręžimo kaltai su vienu, dviem ar daugiau pjovimo diskų taip pat atitinka siūlomą iš-radimą .

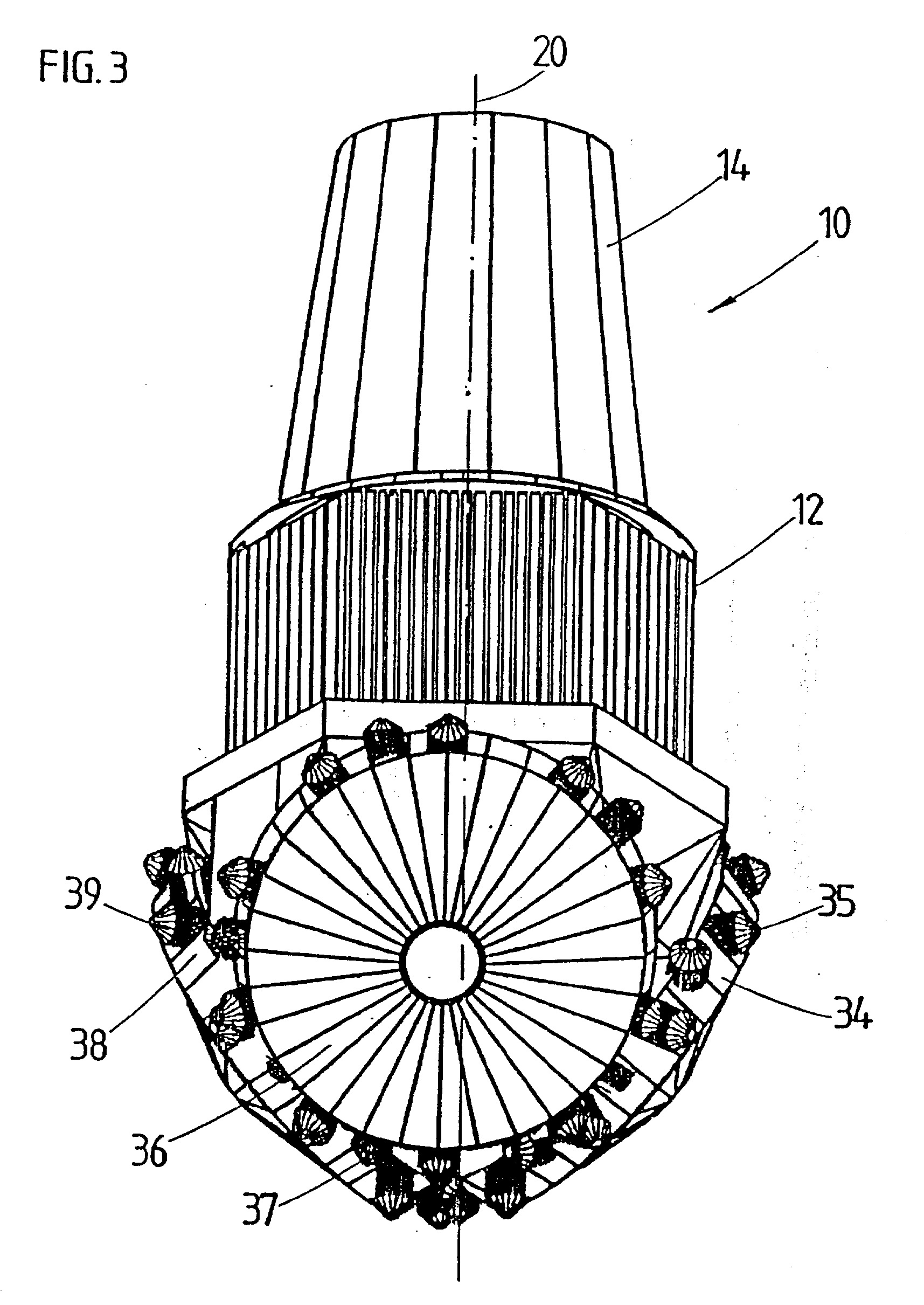

[0039] Kaip galima matyti Fig. 3, besisukantis įrenginys 10 pagal siūlomą išradimą apima korpusą, kurio viršutinėje dalyje yra apkabinamo tipo jungiklis 14, leidžiantis ji prijungti prie sukimo įvado, šiuo atveju prie be-sisukančio įvado veleno, vadinamo gręžimo štanga, pri-jungto jo pačioje žemiausioje vietoje atitinkamu ap-kabinančio tipo jungikliu. Sujungiant tarpusavyje ap-kabinamąjį ir apkabinantįjį jungiklius, korpusas 12 ga-li būti labai tampriai pritvirtintas prie žemiausio įvado veleno dalies, neparodytos brėžinyje, ir kartu gali būti lengvai nuimtas pakeisti, jei kartas nuo kar-to prireikia.
[0040] Perduodančio galingumą veleno centre yra įrengtas iš-ilginis plyšys, leidžiantis per jį praleisti atšal-dančios aplinkos srautus, ir šis velenas gali suktis apie ašinę liniją ar sukimosi ašį 20. Ašinė linija gali taip pat eiti per korpusą 12.
[0041] Korpuso 12 centre yra atšaldančios aplinkos kanalas, sucentruotas su veleno centriniu plyšiu, atsivėrusiu į siaurėjančius plyšius, numatytus gręžimo tirpalo arba oro cirkuliacijai, veikiant slėgiui, besisukančių diskų arba ratų 34, 36 ir 38, kurie sumontuoti korpuse 12, zonoj e.

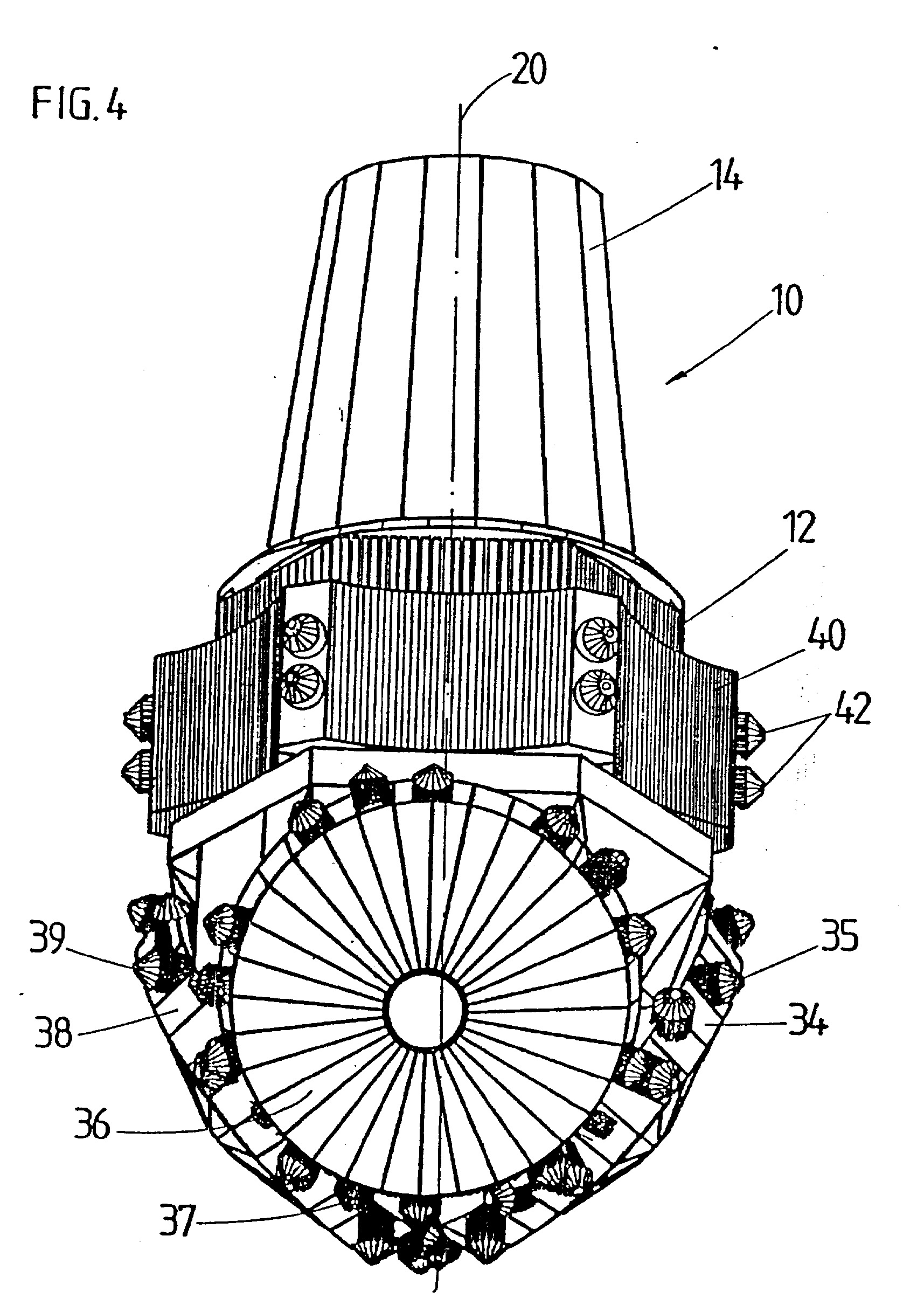

[0042] Kiekvienas iš diskų 34, 36 ir 38 turi žiedo formos pjovimo elementus, be to jų ilgis, forma ir išdėstymo konfigūracija priklauso uolienų, kurias reikia išimti būvio. Fig. 4 pavaizduotas gręžimo kaltas panašus į parodytą Fig. 3, vienintelis skirtumas yra kalibruojantis žie-das 40, kurio pageidautina forma yra daugiabriaunis. Pagal siūlomą išradimą kiekvienos kalibruojančio žiedo briaunų poros susikirtime sumontuoti poliruojantys intarpai arba dantys 42, j, kuriuos galima žiūrėti kaip i, sudarančius gręžimo kalto maksimalų diametrą.
[0043] Būtina pažymėti, kad kiekviena kalibruojančio žiedo briauna turi įgaubtą ir nukreiptą kalto sukimosi centro kryptimi formą nuo kalibruojančio žiedo išorinio diametro susikirtimo taškų, kur įstatyti poliruojantys intarpai arba dantys. Tokia konstrukcija sudaro mak-simalią erdvę uolienų gabalėliams ir kitiems gręžimo trupiniams, praeinantiems gręžinio sienelės ir įgaubto kalibruojančio žiedo 40 paviršius, ir palengvina jų pašalinimą iš disko zonos dėl tirpalo, kuris yra naudojamas dirbant gręžimo kaltui, pritaikymo. Ši detalė vaizdžiai parodyta Fig. 5. Kalibruojantis žiedas 40 gali būti traktuojamas kaip turintis modifikuoto dau-giakampio formą.
[0044] Ilgai gręžiant, kalibruojantis žiedas 40 išlaikys pa-stovų gręžinio šulinio diametrą uolienose, nežiūrint į tai, kad diskų pjovimo paviršius gali susinešioti ir dėl to sumažėti pjovimo ratais arba diskais 34, 36 ir 38 efektyvus diametras. Pagal siūlomą išradimą šis pjovimo diametro sumažėjimas kompensuojamas naudojant kalibruojančio žiedo 40 intarpus 42, įstatytus pagal maksimalų diametrą viršutinėje gręžimo kalto dalyje. Tai be abejo didelio atsparumo intarpai, išdėstyti kiekviename taške, liečiančiame gręžinio 11, esančio uolienose, šulinį, kaip buvo pasakyta anksčiau. Teo-riškai kalibruojančio žiedo 40 intarpai arba dantys 42 galu gale taip pat susinešioja, bet praktriškai ši nauja sistema padarys pastovų gręžinio šulinio diametrą daugeliu atvejų gręžiant viršijus ribas, kur paprastos sistemos jau negalėtų išimti likusių uolienų, kurių ne-pasiekia nusinešioję ratų arba diskų dantys. Modifikuota daugiakampė forma pasižymi tokiu privalumu, kad ji trukdo sugriebti diskus gręžinio šuliqio sie-nelėje, kai gręžimo kaltą kelia iš gręžinio šulinio. Fig. 5 parodytas gręžimo kalto, panašaus i, parodytą Fig. 4, vaizdas iš apačios. Vienintelis skirtumas yra pjovimo diskų forma ir dantų išidėstymo konfigūracija.
[0045] Be būdo, kuriuo nurodomi skirtumai diskuose, naudojant skirtingas pozicijas, toms pačioms pozicijoms nurodomi tie patys gręžimo kaltų elementai, pradedant Fig. 3 ir toliau.

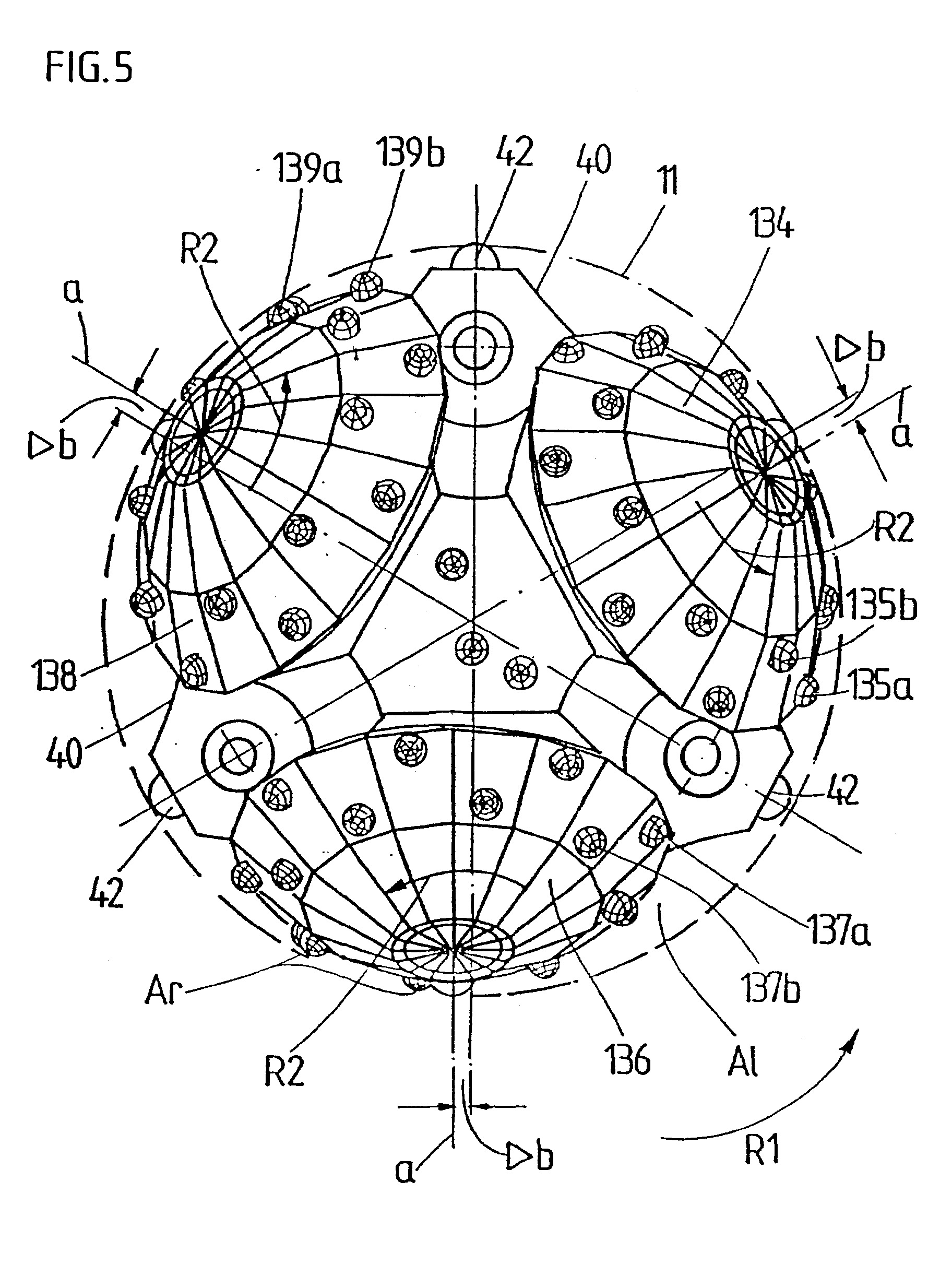

[0046] Gręžimo kalto, parodyto Fig. 5 pjovimo diskai 134, 136, 138 turi kombinuoto nupjauto kūgio su lygiagrečiais pagrindais formą, ir pjovimo dantys 135a, 135b, 137a, 137b, 139a, 139b išdėstyti dviejose žiedinėse linijose šachmatine tvarka. Diskų sukimosi ašys pastumtos i, šoną prieš gręžimo kalto sukimosi krypti,, parodytą rodykle R1. Šio poslinkio dydis lygus Ab, ir šis dydis gali keistis, besikeičiant grąžto diametrui. Pjovimo diskų sukimosi kryptis parodyta rodykle R2. Šoninio diskų poslinkio atgal privalumas paaiškintas anksčiau su nuo-roda i, Fig. 1 ir Fig. 2.
[0047] Fig. 5 parodytas taip pat kalibruojantis žiedas su jo dantimis 42, išdėstytais tokiu būdu, kad būtų pasiektas pastovus šulinio 11 diametras.
[0048] Disko pastūmimas atgal sukuria birios/tuščios aplinkos sriti, Al viršutiniame priekiniame kiekvieno disko sektoriuje ir suspaudimo sritį Ar viršutiniame užpa-kaliniame disko 136 sektoriuje. Šios sritys parodytos Fig. 5, taikant diskui 136, bet tas pats tinka ir bet kokiam iš trijų diskų.
[0049] Kalibruojančio žiedo 40 dantys 42 yra kalibravimo poliravimo instrumentas, užtikrinantis pastovų gręžimo diametrą. Dėl to žemutinio užpakalinio sektoriaus dantys destabilizuoja ir pjauna gręžinio sienelę, tuo me-tu, kai viršutinio užpakalinio sektoriaus dantys sutankina uolieną gręžinio sienelėje po jos išėmimo.

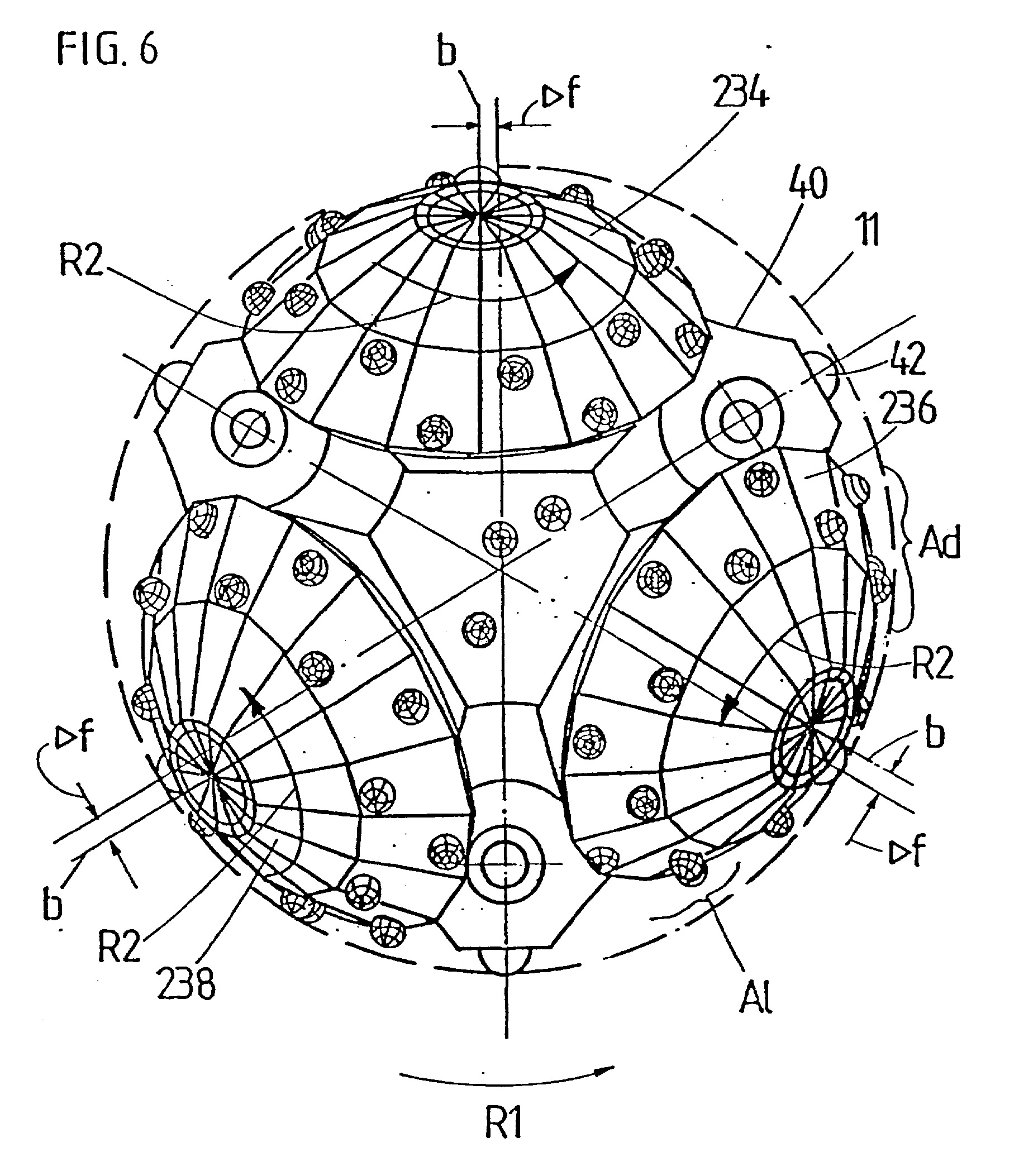

[0050] Fig. 6 parodytas gręžimo kaltas su trimis pjovimo diskais 234, 236 ir 238, kurių sukimosi ašys pastumtos i, šoną gręžimo kalto sukimosi kryptimi. Šoninio poslinkio dydis lygus Af.

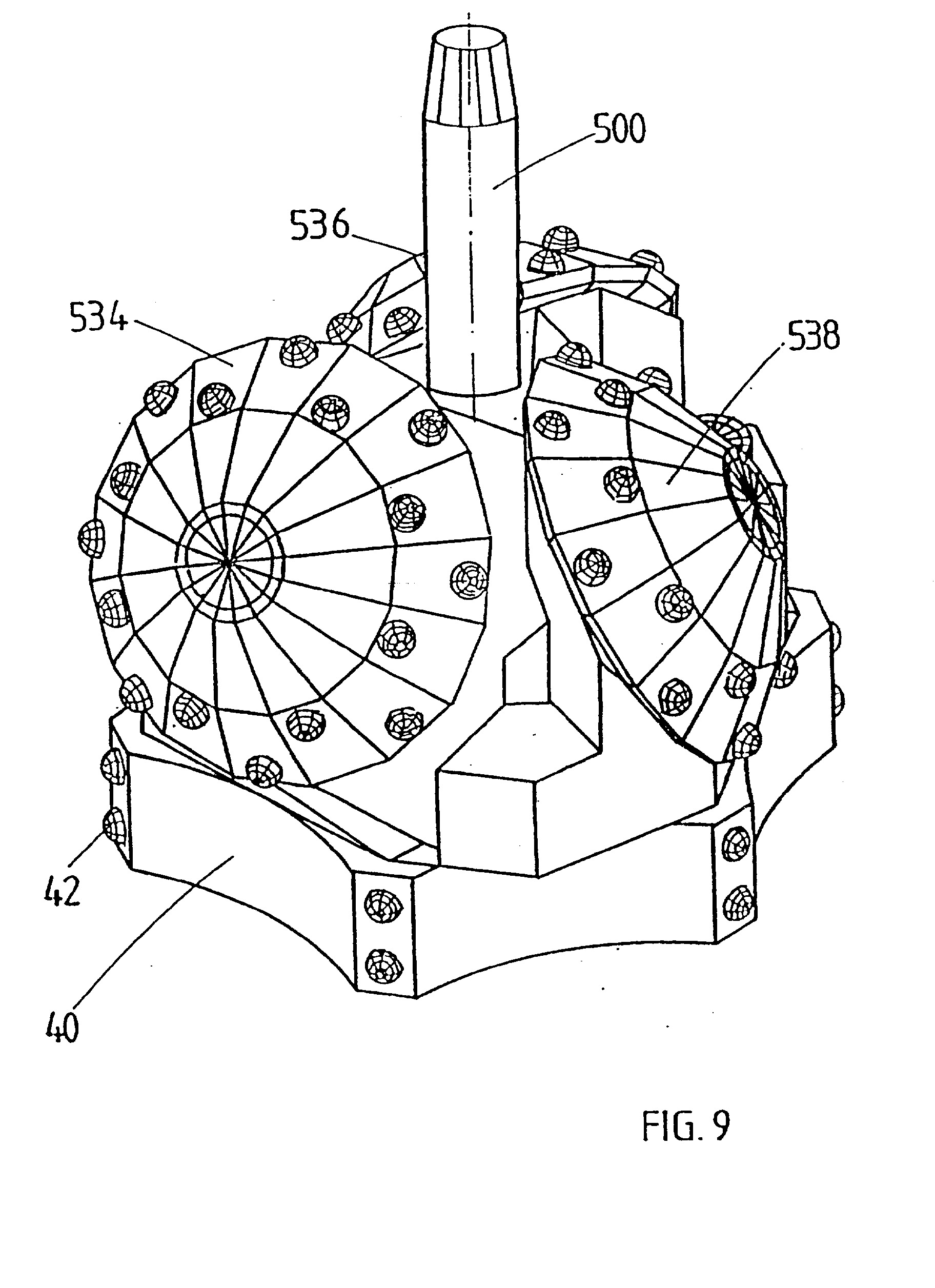

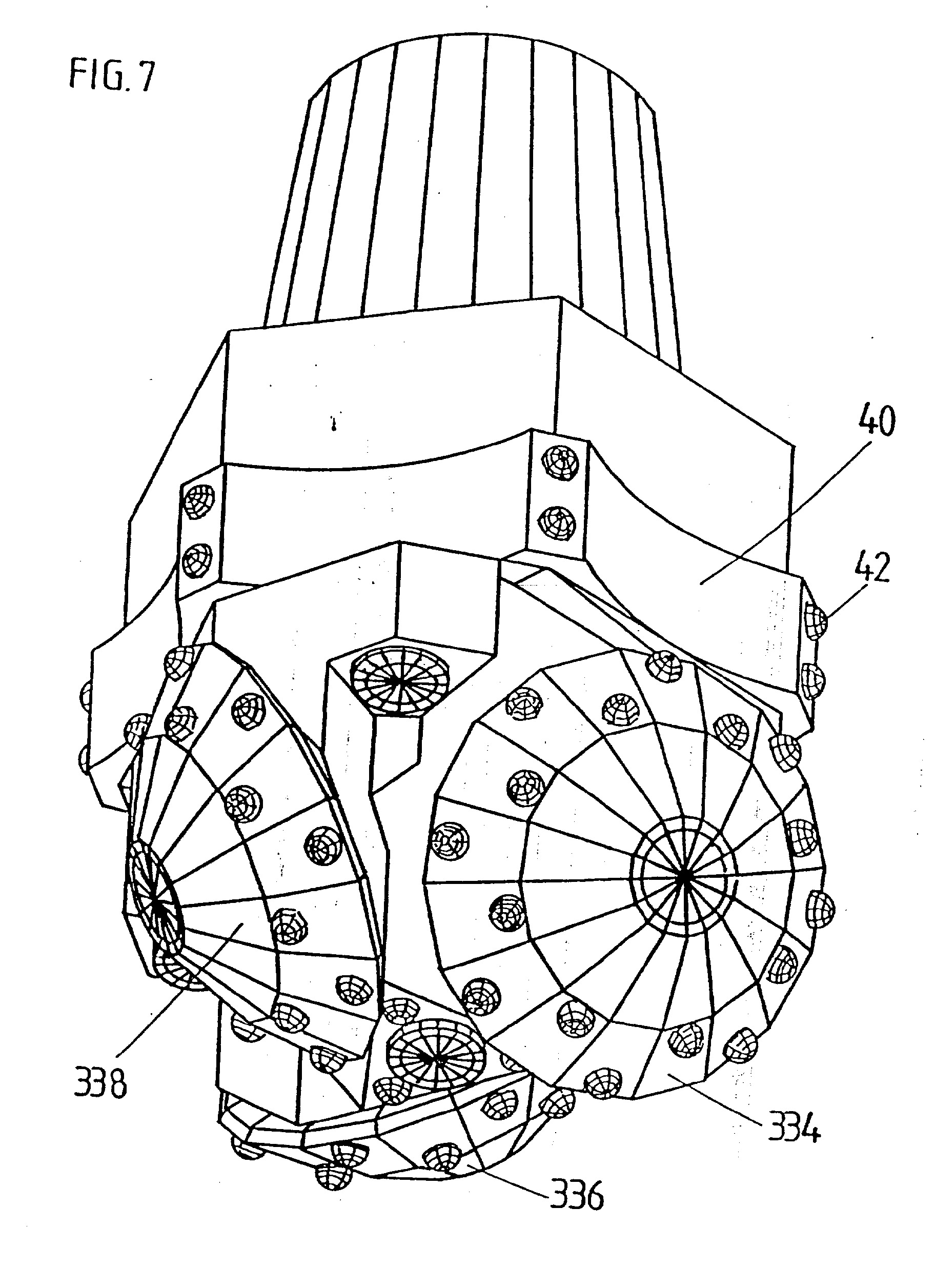

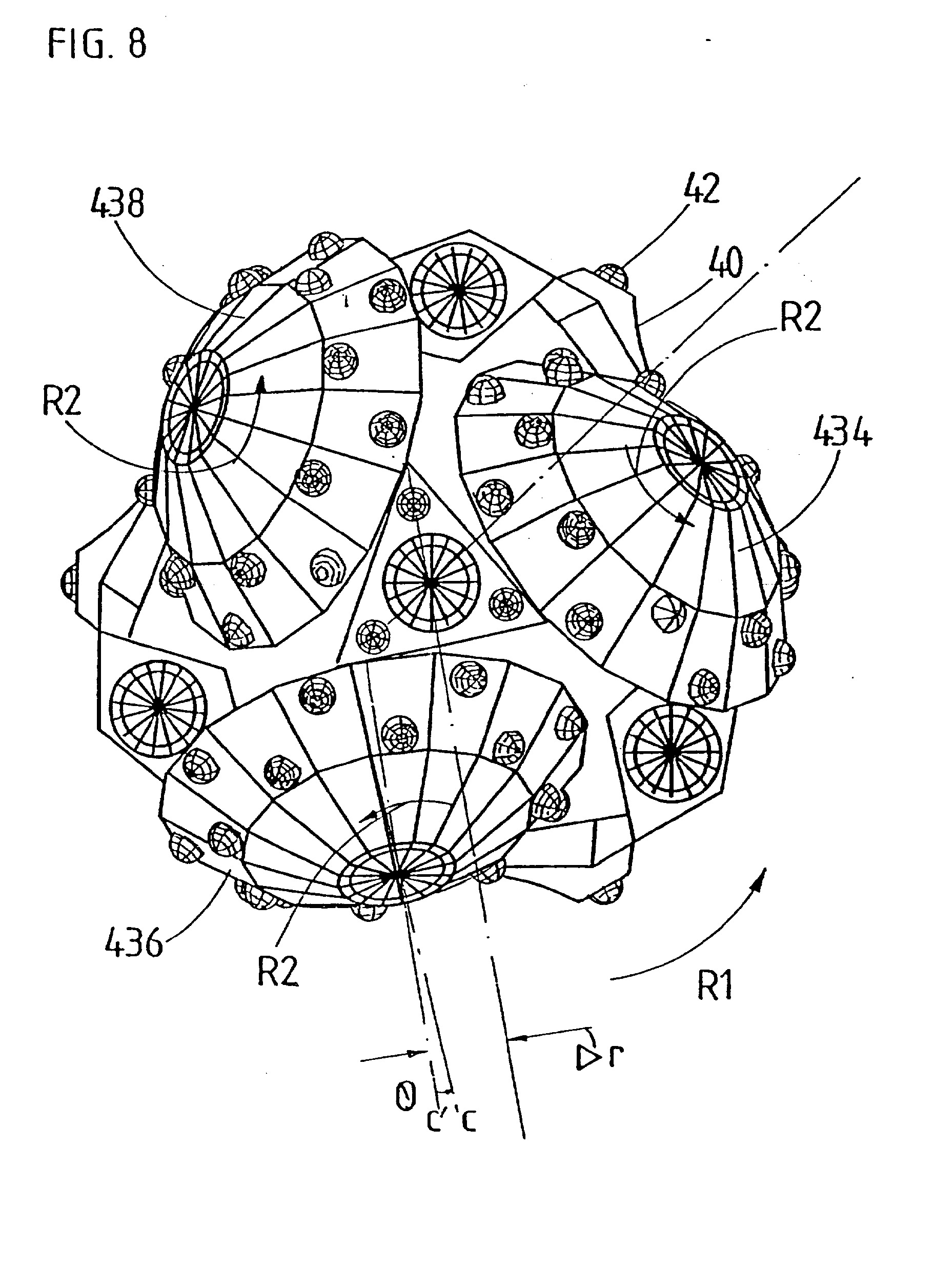

[0051] Tokio prietaiso trūkumai jau buvo nurodyti nagrinėjant figūrą 2. Kiekvienam diskui, kurio sukimosi ašis pastumta pirmyn, birios/tuščios aplinkos sritis Al yra viršutiniame užpakaliniame disko sektoriuje, tuo metu, kai pjovimo sritis Ad yra disko priekyje. Todėl pjau-nama kiekvieno disko žemutiniu priekiniu sektoriumi, kurio dantys pjauna sienelę, suspausdami ją, sukantis diskui prieš laikrodžio rodyklę, priešingai gręžimo kaltui, parodytam Fig. 5, kur apatinio užpakalinio sektoriaus dantys destabilizuoja ir pjauna gręžinio sienelę. Fig. 7 ir 8 parodytas gręžimo kaltas, kuriame kiekvieno disko sukimosi ašys visų pirma pastumtos atgal šonine kryptimi su postūmiu Ar, ir po to diskai palenkti i, prieki,, gręžimo kalto sukimosi krypties* atžvilgiu sudarydami kampą 9. Esant tokiam diskų 434, 436 ir 438 išsidėstymui, žemutinis užpakalinis kiekvieno disko sektorius labiau prisispaudžia prie gręžinio sienelės. Fig. 9 parodytas kito išradimo varianto perskektyvinis vaizdas. Gręžimo štanga tvirtinama prie apatinės grąžto korpuso dalies apkabinamo jungiklio 500 pagalba, kad būtų užtikrintas gręžimas j, viršų. Toks kaltas gali pragręžti iš tunelio, galerijos arba kitos erdvės, esančios po uoliena, kurioje buvo iš paviršiaus pra-gręžtas nedidelio diametro šurfas, kad būtų galima per ji, nuleisti i, minėtą tuneli, arba galeriją nurodytą gręžimo štangą tam, kad, gręžiant i, viršų, gręžimo kaltas padidintų gręžinio šulinio diametrą. Kaltas, parodytas Fig. 9 iš esmės panašus i, kaltą, pavaizduotą Fig. 7. Jis turi tris pjovimo diskus 534, 536 ir 538, kalibruojanti, žiedą 40 su poliruojančiais elementais 42. Svarbiausias skirtumas yra tas, kad apkabinamas jungiklis yra žemutinėje kalto dalyje ir jo forma ir išmatavimai yra kiti. Gręžimo kalte, parodytame Fig. 9, nenumatyti kanalai gręžimo tirpalo padavimui. Fig. 10 schematiškai pavaizduotas gręžimo kalto, kuriame įreng-tas vienas diskas 600, skersinis pjūvis. Šio disko pjovimo elementai yra trijų žiedų pavidalo. Dantys 601 yra išdėstyti disko pakraščių išoriniame paviršiuje, todėl aišku, kad apatinio užpakalinio sektoriaus dantys įsi-terpia i, uolieną 610 radialiai ir destabilizuoja ją, po to dantys 602, išdėstyti išoriniame disko paviršiuje, išima uolienas. Dantys 603, esantys vidiniame disko pa-viršiuje, suardo rūdos stulpą 611, pjovimo disko pa-liktą gręžinio gręžvietėje.

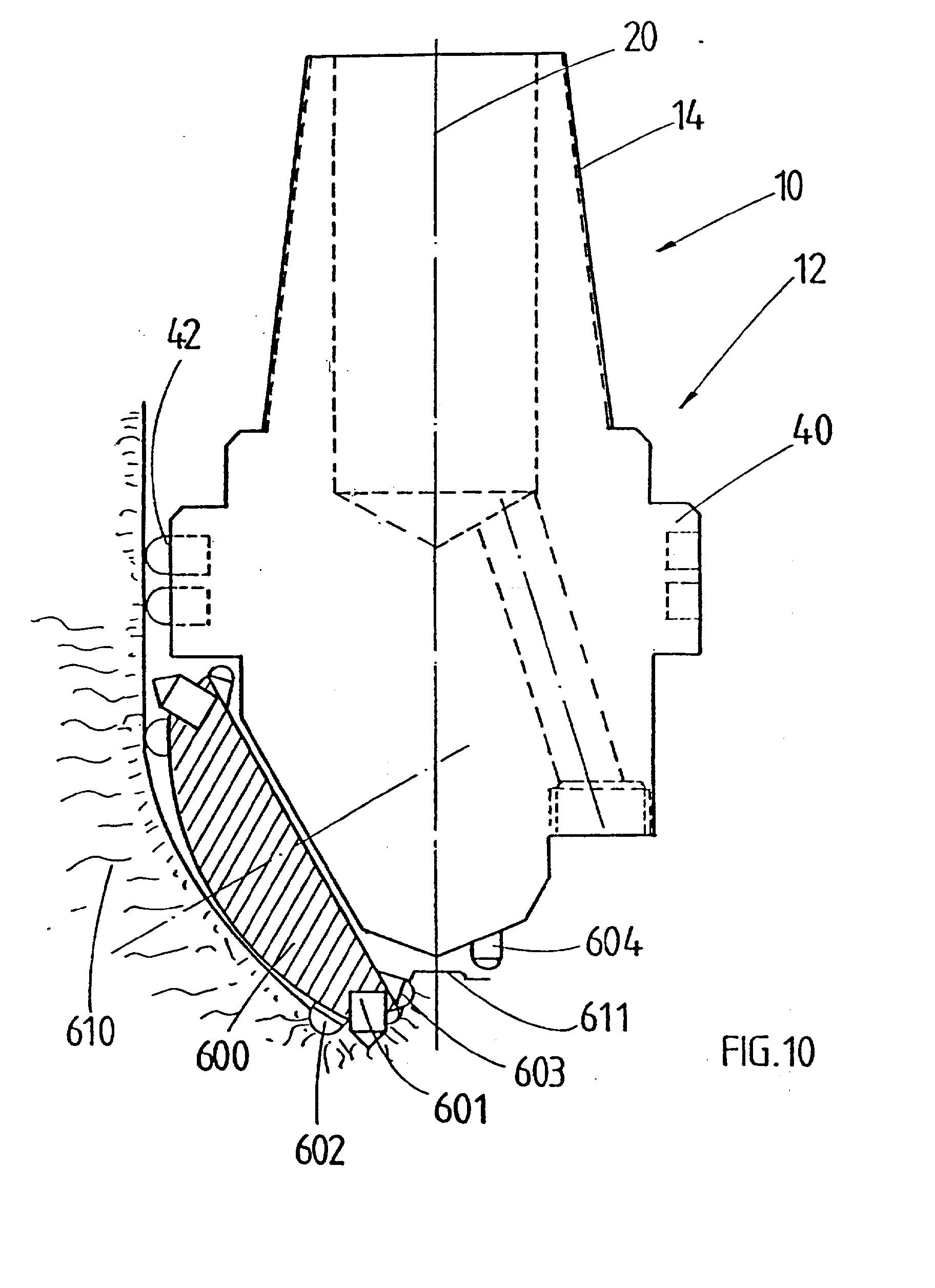

[0052] Papildomas pjovimo arba poliravimo elementas 604 že-mutinėje grąžto korpuso dalyje leidžia nupjauti ar sutankinti rūdos stulpą 611. Dantys 602, išdėstyti vir-šutiniame užpakaliniame sektoriuje grąžto korpuso sukimosi atžvilgiu, sutankina gręžimo sienelę. Tokiu būdu pjovimo elementai, esantys diske tarp 6 valandos ir 3 valandos padėties ant įsivaizduojamo ciferblato turi destabilizuoti, išimti, ardyti ir pjauti uolieną tada, kai dantys, esantys išoriniame disko paviršiuje tarp 3 valandos ir 12 valandos padėties, atlieka sutanki-nimą .

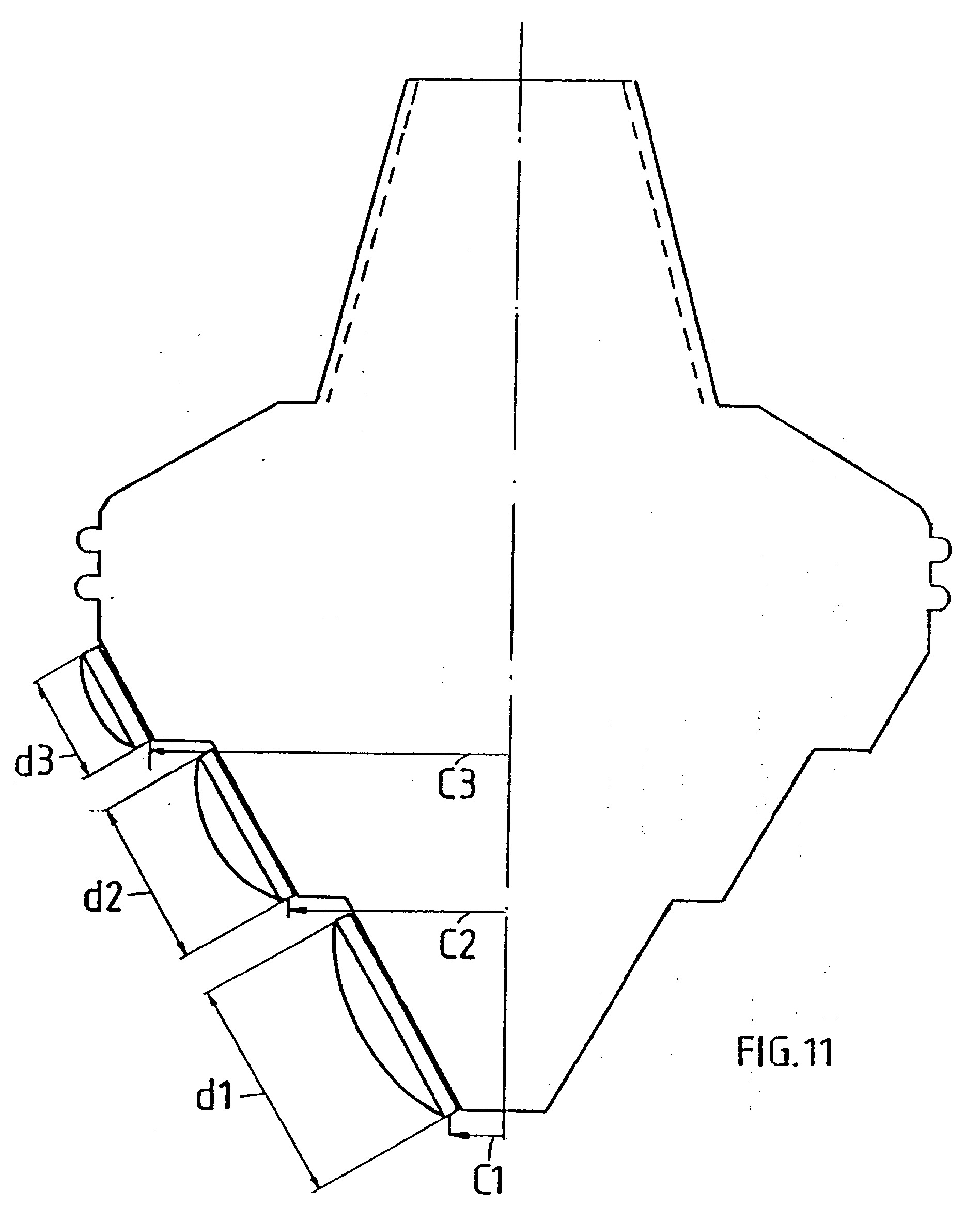

[0053] Fig. 11 yra pavaizduotas daugiasluoksnis diskinis prei-taisas, skirtas didelio diametro šulinių gręžimui.
[0054] Įvairių dydžių diskai sumontuoti išdėsčius koncent-rinius žiedus laiptuotai taip, kad bet kokio duoto disko arba diskų vertikalus atstumas virš žemiausio grąžto korpuso taško auga ir minėtų diskų dl, d2 ir d3 diametras mažėja, augant radialiniam atstumui c1, c2 ir c3 nuo grąžto korpuso ašinės linijos. Keičiant dydi,, nurodytų diskų kieki, ir jų išdėstymą grąžto korpuso ašinės linijos atžvilgiu, laiptuotą profili, gręžinio šulinio gręžvietėje, o taip pat kirtimo greiti, grę-žiant, priklausomai nuo skirtingų uolienų ir formacijų tipų, gali būti pakeistas ir gręžinio šulinio diametras .
1. Diskinis gręžimo kaltas, kuri, sudaro korpusas su sriegine dalimi ir tvirtinimo prie pavaros priemonė, vienas ar keli išilginiai kanalai slegiamo gręžimo tirpalo ar oro padavimui, bent vienas besisukantis apvalus diskas, sumontuotas korpuso apatinėje dalyje ir turintis žiedinius uolienos pjovimo elementus, disko sukimosi ašis perstumta kryptimi, priešinga korpuso sukimosi krypčiai, ir yra lygiagreti disko sukimosi ašies plokštumai bei sudaro su korpuso sukimosi ašimi smailą kampą, kurio viršūnė nukreipta nuo gręžinio, o apatinis apskritimo, kurį sudaro uolienų pjovimo elementų vir-šūnės, ir vertikalios plokštumos, praeinančios per disko sukimosi ašį, susikirtimo taškas yra nutolęs spin-duliu nuo korpuso sukimosi ašies, besiskiriantis tuo, kad jis turi žiedą su kalibruojančiais elementais, sumontuotais korpuso viršutinėje dalyje, o mi-nėtas smailas kampas tarp disko sukimosi ašies ir korpuso sudaro 55-65°.
2. Diskinis gręžimo kaltas pagal 1 punktą, besiskiriantis tuo, kad uolienos pjovimo elementai išdėstyti diske bent trijų žiedų pavidalu, vienas iš kurių yra disko paviršiuje, nukreiptame i, grąžto korpusą, o kiti du - disko paviršiuje, nukreiptame i, gręžinį.
3. Diskinis gręžimo kaltas pagal 1 punktą, besiskiriantis tuo, kad kiekvieno pjovimo disko sukimosi ašies poslinkis sudaro 0,8-25,4 mm.
4. Diskinis gręžimo kaltas pagal 1 punktą, besiskiriantis tuo, kad nukreiptas į gręžinį disko paviršius yra plokščias.
5. Diskinis gręžimo kaltas pagal 1 punktą, besiskiriantis tuo, kad nukreiptas į gręžinį disko paviršius yra įgaubtas.
6. Diskinis gręžimo kaltas pagal 1 punktą, besiskiriantis tuo, kad nukreiptas į gręžinį disko paviršius yra išgaubtas.
7. Diskinis gręžimo kaltas pagal 1 punktą, besiskiriantis tuo, kad korpuso viršutinės dalies skerspjūvis yra daugiakampis.
8. Diskinis gręžimo kaltas pagal 1 punktą, besiskiriantis tuo, kad skirtingų skersmenų diskai skirtingai nutolę nuo korpuso apatinio taško, bet pasvirę tuo pačiu smailiu kampu į korpuso sukimosi ašį .
