[LT] Išradimas yra susijęs su ugniai atspariomis plokštėmis, naudojamomis kaip pertvarų ar įrangos sudedamosios dalys, pavyzdžiui, laivuose ir lėktuvuose, bei jų gamybos būdu.@Žinomos plokštės, veikiamos aukštos temperatūros, išskiria nuodingas medžiagas.@Siūloma ugniai atspari plokštė, turinti vieną lakštą su vieno stiklo pluošto sluoksniu, įmirkytu mažiausiai vienoje ugniai atsparioje dervoje be tirpiklių. Taip pat siūlomas šitos plokštės gamybos būdas, susidedantis iš tokių viena po kitos einančių operacijų: ugniai atsparios dervos, miltelių pavidalo ir neturinčios tirpiklių, paskleidimas ant stiklo pluošto sluoksnio, to sluoksnio pirmasis suspaudimas ir kaitinimas, kad derva suminkštėtų, ir antrasis suspaudimas bei kaitinimas, norint struktūruoti dervą ir suformuoti minėtą lakštą.
[EN] The present invention relates to fireproof panels and a method for the manufacture of this panels suitable for the production of partitions and furniture for ships or aircraft. A fireproof panel is described which comprises at least one sheet including a layer of glass fibres impregnated with at least one fireproof resin free from solvent. A method for the manufacture of this panel is also described and includes the successive steps of distributing a fireproof resin in the form a powder free from solvents on a layer of glass fibres, subjecting the latter to a first compression and heating step to soften the resin and to a second compression and heating step to cross-link the resin and form the said sheet.
[0001] Išradimas yra susijęs su ugniai atspariomis plokštėmis ar panašiomis konstrukcijomis, naudojamomis kaip pertvarų ar jrangos sudedamosios dalys, ypač laivuose ir lėktuvuose.
[0002] jrangai, skirtai lėktuvams ir laivams, ypač prekybiniams laivams, labai reikia konstrukcinių elementų, pvz., atraminių sienelių ir jrangos elementų iš , ugniai atsparių medžiagų, kurios neperduotų tolyn liepsnos ir sudarytų kliūtj karščio plitimui, neskleisdamos dūmų ar nuodingų garų.
[0003] Šiuo tikslu naudojamos medžiagos turi labai tiksliai atitikti dažnai labai griežtus reikalavimus, išdėstytus jvairių šalių galiojančiuose įstatymuose. Pavyzdžiui, Italijoje tokie reikalavimai yra nustatyti Italijos Krovinių pergabenimo registro (RINA) nurodymuose, parengtuose pagal tarptautinius krovinių pergabenimo saugumo standartus, nustatytus SOLAS konvencijoje 74 (83).
[0004] Greta mėginimų patenkinti šj svarbiausią reikalavimą, tyrimai kurj laiką buvo nukreipti j paiešką tokių medžiagų, kurios leistų gaminti lengvasvorius konstrukcinius elementus, tarp jų sugebančius išlaikyti stabilią padėt] atramos elementus, mažos apimties ir tinkamus mašininiam apdorojimui, žodžiu, visapusiškai panaudojamus ar pritaikomus.
[0005] Tokie tyrimai iki šiol nedavė visiškai priimtinų rezultatų, nes, bendrai paėmus, siūlomos medžiagos neatitiko aukščiau išvardintų svarbiausių reikalavimų.
[0006] Žinoma ugniai atspari plokštė, kurioje yra mažiausiai vienas lakštas, turintis stiklo pluošto sluoksnį. Šis sluoksnis yra jmirkytas mišinyje, turinčiame novolakinę dervą ir tirpiklius (WO 89/01013, TIK4 C08 K7/06, 7/10, C08L 61/12, prior. 1987.07.30, 1987.09.04, US).
[0007] Žinomas ugniai atsparios plokštės gamybos būdas, apimantis stiklo pluošto lakšto jmirkymą mišinyje, kurj sudaro novolakinė derva ir tirpikliai (WO 89/01013, TIK4 C08K7/06, 7/10, C08L 61/12, prior. 1987.07.30, 1987.09.04, US).
[0008] Šios ugniai atsparios plokštės, pagamintos aprašytu būdu, trūkumas tas, kad paruošiant plokštes ar lakštus jmirkymo būdu, pagrjstu stiklo pluošto sąlyčiu su dervos tirpalais tirpikliuose, galima gauti geras atsparumo ugniai ir termoizoliacines savybes, tačiau kai jie yra veikiami aukštos temperatūros
[0009] negalima išvengti šių dervų garų ir nuodingų dujų susidarymo. Didžioji dalis tirpiklių pašalinama gamybos metu, tačiau jų pėdsakai lieka pagamintoje plokštėje ir skleidžia nuodingus garus ir dujas.
[0010] Šio išradimo uždavinys yra pateikti ugniai atsparią plokštę, tinkamą laivų ir lėktuvų pertvarų bei jrangos gamybai ir neturinčią anksčiau išvardintų trūkumų.
[0011] Šią problemą išsprendė ugniai atspari plokštė, kurioje yra mažiausiai vienas lakštas, turintis stiklo pluošto sluoksnj, besiskirianti tuo, kad minėtas stiklo pluošto sluoksnis jmirkytas mažiausiai vienoje ugniai atsparioje dervoje, neturinčioje tirpiklių.
[0012] Labiausiai tinka naudoti ugniai atsparią fenolformaldehidinę dervą, konkrečiai novolaką LERIPHEN SM 1112.
[0013] Viename iš išradimo įgyvendinimo variantų yra siūloma ugniai atspari plokštė, kurioje yra mažiausiai du lakštai, turintys stiklo pluošto sluoksnį jmirkytą mažiausiai vienoje ugniai atsparioje dervoje, kurioje nėra tirpiklio
[0014] Kitame siūlomame išradimo įgyvendinimo variante ugniai atspari plokštė turi mažiausiai vieną elementą iš tokių dviejų lakštų, jmirkytų mažiausiai vienoje ugniai atsparioje dervoje, neturinčioje tirpiklių, tarp kurių jterptas korėtas aliuminio karkasas.
[0015] Dar viename siūlomame išradimo įgyvendinimo variante šis elementas turi mažiausiai vieną plaušinį iš aliuminio-silicio pluošto tarp vieno iš tų dviejų lakštų ir kito lakšto.
[0016] Šis išradimas taip pat pateikia gamybos būdą ugniai atsparių plokščių, tinkančių pertvarų ir įrangos gamybai, panaudojant mažiausiai vieną lakštą iš stiklo pluošto, ir šis būdas skiriasi tuo, jog susideda iš tokių viena po kitos einančių operacijų:
[0017] - tolygiai paskleidžia ugniai atsparią dervą, esančią miltelių pavidalo ir neturinčią tirpiklių, ant stiklo pluošto sluoksnio, imant mažiausiai 5g dervos 100-tui gramų stiklo pluošto, - pirmą kartą suspaudžia sluoksnį ir kaitina jį iki temperatūros, kuriai esant derva suminkštėja,ir atlieka šį procesą tokį laiko tarpą, kurio reikia, dervai suminkštėti, - antrą kartą suspaudžia sluoksnį esant dervos struktūravimo temperatūrai, kad būtų gautas minėtas lakštas.
[0018] Fenolformaldehidinė derva yra pranašesnė už kitas ugniai atsparias dervas.
[0019] Tinkamiausias ugniai atsparios dervos, paskleidžiamos ant stiklo pluošto sluoksnio, kiekis yra 5-6 g 100-tui gramų stiklo pluošto.
[0020] Pageidautina, kad pirmas sluoksnio suspaudimas ir dervos minkštinimas vyktų 5-7 minutes, esant 80-100 °C temperatūrai ir 1,5-2 atmosferų slėgiui, o antras sluoksnio suspaudimas ir dervos struktūravimas vyktų 5-7 minutes, esant 180-220 °C ir 1,5-2 atmosferų slėgiui.
[0021] Pageidautiname šio išradimo jgyvendinimo variante suspaudimą atlieka patalpinus minėtą sluoksnj tarp atitinkamų presų įkaitintų paviršių.
[0022] Pageidautina, kad sluoksnio pirmo suspaudimo ir dervos minkštinimo metu atitinkamo preso paviršiai būtų jkaitinti iki 90°C.
[0023] Pageidautina, kad sluoksnio antro suspaudimo ir dervos struktūravimo metu atitinkamo preso paviršiai būtų jkaitinti iki 200°C.
[0024] Aprašytam būdui ypatingai tinkama fenolformaldehidinė derva yra novolakas LERIPHEN SM 1112, kurią gamina firma Industrie Chimiche Leri.
[0025] Fenolformaldehidinių dervų atsparumo ugniai savybės yra žinomos jau senokai, tačiau nėra žinoma apie ugniai atsparias- plokštes ir lakštus, pagamintus su šitomis dervomis be tirpiklių ir patenkinančius aukščiau išdėstytus reikalavimus.
[0026] Naudojant šio išradimo būdą, nelauktai aptikta, jog įmanoma puikiai jmirkyti stiklo pluošto sluoksnj, ypač fenolformaldehidinėje dervoje, nenaudojant jokio tirpiklio, tiesiog suminkštinant dervą, paskleistą sausų miltelių pavidalu be organinių tirpiklių ant stiklo pluošto sluoksnio, švelnaus suspaudimo pagalba (nuo 1,5 iki 2 atmosferų) tarp dviejų preso paviršių, įkaitintų iki 80-100°C, kai tas suspaudimas trunka 5-7 minutes.
[0027] Tokiomis sąlygomis derva įgauna panašią į sirupą konsistenciją ir tolygiai įmirko pluoštą.
[0028] Antrajame suspaudimo etape, kuris trunka 5-7 minutes, esant tam pačiam slėgiui, bet aukštesnei temperatūrai (nuo 180 iki 220°C), tarp preso įkaitintų paviršių įvyksta dervos struktūravimas, ir yra gaunami lakštai, ne tik turintys labai gerų atsparumo ugniai ir termoizoliacinių savybių, bet ir lengvai apdorojami dėl savo sugebėjimo išlaikyti stabilią padėtį.
[0029] įdėjus korėto aliuminio karkasą tarp dviejų lakštų, paruoštų išradimo būdu, naudojant tokias fiksavimo priemones kaip ugniai atsparūs klijai, neišsiskiriantys nuodingų dujų ar garų esant aukštai temperatūrai, pvz., lipnus poliuretanas XC 189 E, kurį gamina firma EXCEL, arba lipnus DUNAPO'L SP 1500, kurį gamina firma DUNA-CORRADINI, yra gaunamos plokštės, kurios tinka pertvaroms, atraminėms sienelėms ir įrangos elementams, tokiems kaip baldai, ypač naudojamiems laivuose.
[0030] Kiti šio išradimo pranašumai ir charakteristikos išaiškės iš aukščiau aprašyto būdo įgyvendinimo ir iš žemiau pateikiamų rezultatų, gautų iš
[0031] bandymų, atliktų su pagal šj būdą pagamintomis ugniai atspariomis plokštėmis ir lakštais, neapsiribojant pavyzdžiu.
[0032] Novolakinę fenolformaldehidinę dervą, pavadintą LERIPHEN SM 1112, kurią parduoda firma Industrie Chimiche Leri, tolygiai paskleidžia ant 1,2 mm storio stiklo pluošto sluoksnio, imant 5g dervos 100-tui gramų stiklo pluošto.
[0033] Tada sluoksnj pirmą kartą suspaudžia iki 2 atmosferų slėgio tarp preso paviršių, jkaitintų iki 90°C, kad derva suminkštėtų ir jvyktų visiškas sluoksnio jmirkymas derva.
[0034] Pirmą kartą suspaudžia ir kaitina 7 minutes, o po to sluoksnj perkelia j kitą presą. Čia tą sluoksnj 7 minutes antrą kartą suspaudžia iki 2 atmosferų slėgio tarp dviejų preso paviršių, jkaitintų iki 200°C, tokiu būdu struktūruojant dervą ir formuojant lakštą.
[0035] Atvėsintas iki aplinkos temperatūros, lakštas yra 1,35 kg/dm3 tankio ir tinka ugniai atsparių plokščių gamybai.
[0036] Tokiu būdu paruošto lakšto atsparumo ugniai savybės buvo tikrinamos bandymu, atliekamu pagal RINA nurodymus, o taip pat pagal tarptautinius krovinių saugaus pervežimo standartus, reguliuojamus SOLAS Konvencijos 74(83).
[0037] Kalbant konkrečiau, keletas lakštų, pagamintų aukščiau aprašytu būdu, buvo uždėti vienas ant kito iki 50 mm storio plokščio ruošinio, kurio atskiri lakštai buvo sutvirtinti vieline apkaba.
[0038] Plokščio ruošinio storio centre ir paviršiuje buvo pritaisytos termoporos matuoti temperatūrai. Taip paruoštas plokščias ruošinys buvo jkištas j krosnj, kurioje iš anksto buvo nustatyta temperatūra 750±10°C. 20 minučių laikotarpiu buvo matuojama temperatūra plokščio ruošinio centre ir paviršiuje, o taip pat krosnies temperatūra. Buvo tikrinta, ar nepasirodys liepsna.

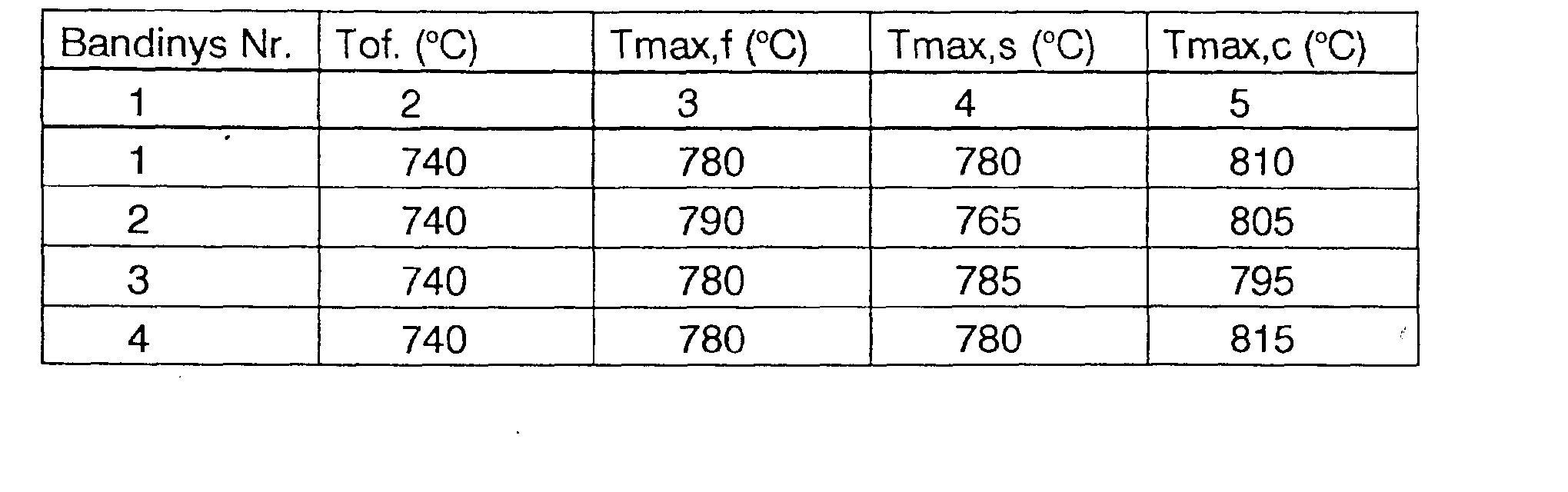

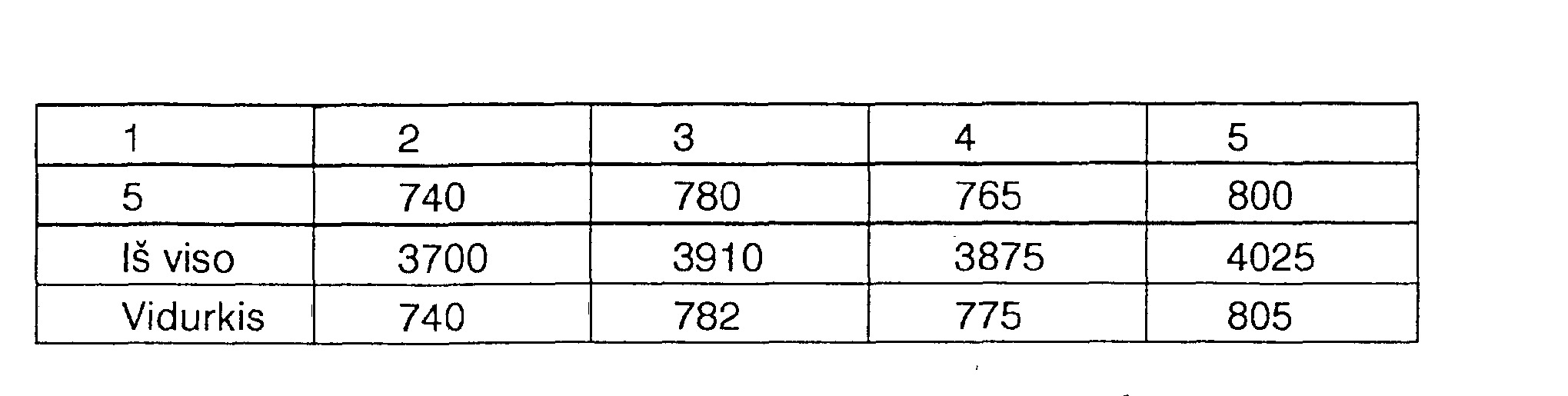

[0039] Bandymas vyko su 5 bandiniais. Žemiau esančioje lentelėje pateikiami rezultatai:
[0040] Čia Tof reiškia pradinę krosnies temperatūrą, Tmax, f yra maksimali krosnyje pasiekta temperatūra, Tmax,s yra maksimali temperatūra, pasiekta plokščio ruošinio paviršiuje ir Tmax,c - maksimali temperatūra plokščio ruošinio centre.
[0041] Pagal RINA normas, dėl ugniai atsparios medžiagos temperatūra krosnyje turi pakilti ne daugiau kaip 50°C, lyginant su pradine krosnies temperatūra. Iš lentelės galima išvesti temperatūros prieaugj - 42°C laipsniai (Tmax,f-Tof).
[0042] Pagal minėtus nurodymus maksimalus temperatūros prieaugis bandinio paviršiuje neturi viršyti krosnies pradinės temperatūros daugiau kaip 50°C laipsnių, šiuo atveju nustatytas 35°C laipsnių prieaugis.
[0043] RINA nurodymuose taip pat yra numatyta, kad atsiradusi liepsna neturi degti daugiau kaip 10 sekundžių. Bandyme plokščiame ruošinyje liepsna neatsirado.
[0044] Galiausiai, plokščio ruošinio svorio nuostoliai bandymo pabaigoje sudarė 2,04% pradinio svorio, būdami gerokai mažesni už minėtais nurodymais leidžiamą 50% kraštutinj dydj.
[0045] Išradimo būdu pagamintas plokščias ruošinys gali būti naudojamas ugniai atsparių plokščių gamybai.

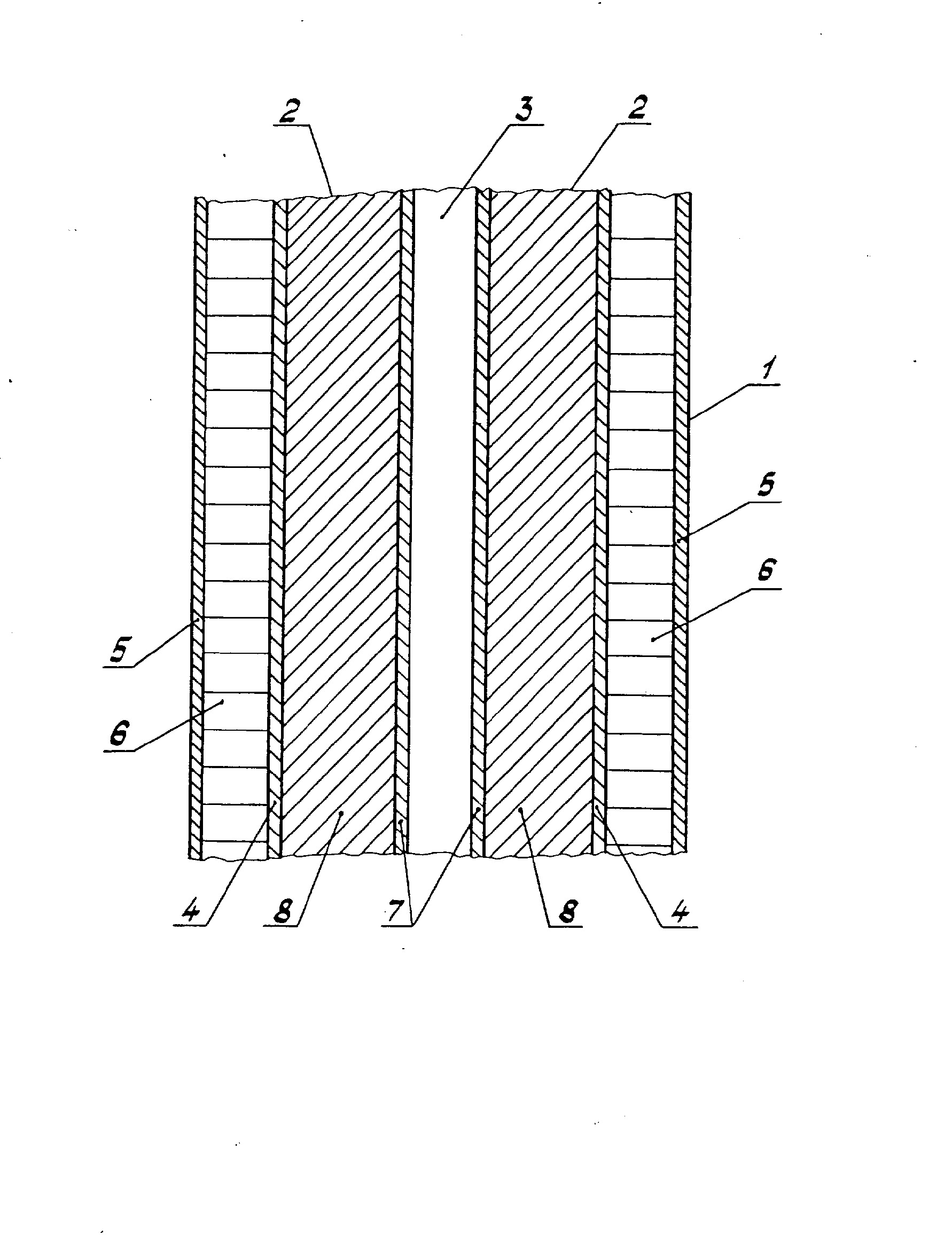

[0046] Dabar pateiksime vieną tokių plokščių gamybos įgyvendinimo variantą, remdamiesi pridedamu brėžiniu, kuriame pavaizduota ugniai atsparios plokštės dalies scheminis pjūvis, o toji plokštė yra pagaminta iš lakštų, padarytų pagal išradimo būdą.
[0047] Ji susideda iš dviejų plokščių elementų 2, lygiagrečiai patalpintų vienas prieš kitą bei atskirtų tarpeliu 3.
[0048] Jei ptokštės 1 elementai 2 yra naudojami pertvaroms ir jrangai, juos turi palaikyti brėžinyje neparodyti rėmai.
[0049] Elementai 2 yra tos pačios struktūros, tačiau užima vienas kito atžvilgiu veidrodinio vaizdo padėtj. Todėl toliau bus aprašyta tik vieno iš dviejų plokščių elementų 2 struktūra.
[0050] Elementas 2 susideda iš dviejų lakštų, atitinkamai paženklintų 4 ir 5, patalpintų vienas priešais kitą ir lygiagrečių vienas kitam. Lakštas 5 kartu su atitinkamu kito plokščiojo elemento 2 lakštu 5 įrėmina plokštės 1 šonus.
[0051] Tarp lakštų 4 ir 5 yra korėto metalo karkasas, pageidautina iš aliuminio, kuris liečiasi su dviem lakštais 4 ir 5, būdamas priklijuotas prie jų ir atlikdamas jų atramos funkciją.
[0052] Be to, tarp lakšto 4 ir papildomo lakšto 7 yra plaušinis iš aliuminio - silicio pluošto. Lakštas 7 kartu su jj atitinkančiu lakštu kitame plokščiame elemente 2 jrėmina tarpelj 3.
[0053] Lakštai 4, 5 ir 7 yra gaminami pagal šio išradimo būdą.

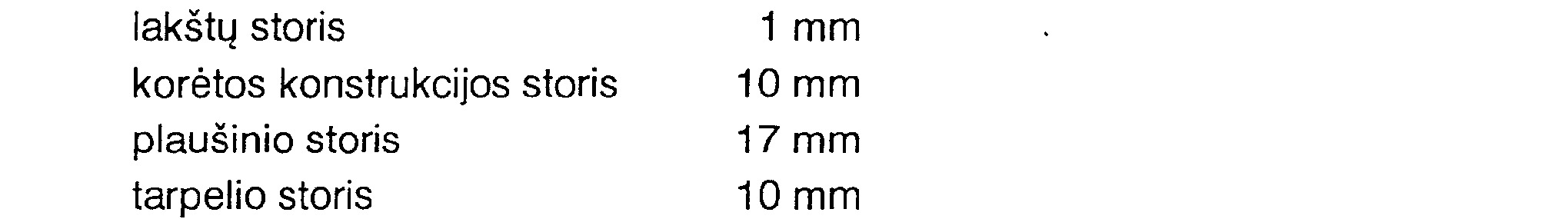

[0054] Buvo tirtas aukščiau aprašytos plokštės atsparumo deginimui atitikimas tarptautiniams saugos reikalavimams.
[0055]
[0056] Korėta konstrukcija, lakštai ir plaušinis buvo suklijuoti tarpusavyje su ugniai atspariu lipniu poliuretanu XC 189 E, kurj pagamino bendrovė EXCEL (Prancūzija).
[0057] Minėta plokštė buvo vertikaliai pridėta prie krosnies angos taip, kad ją tiksliai uždengtų ir taip, kad tik viena plokštės pusė būtų atstatyta liepsnai.
[0058] Ant plokštės priešingo krosniai paviršiaus buvo jtaisytos penkios termoporos temperatūrai nustatyti. Tiek pat termoporų buvo jrengta krosnyje temperatūrai matuoti.

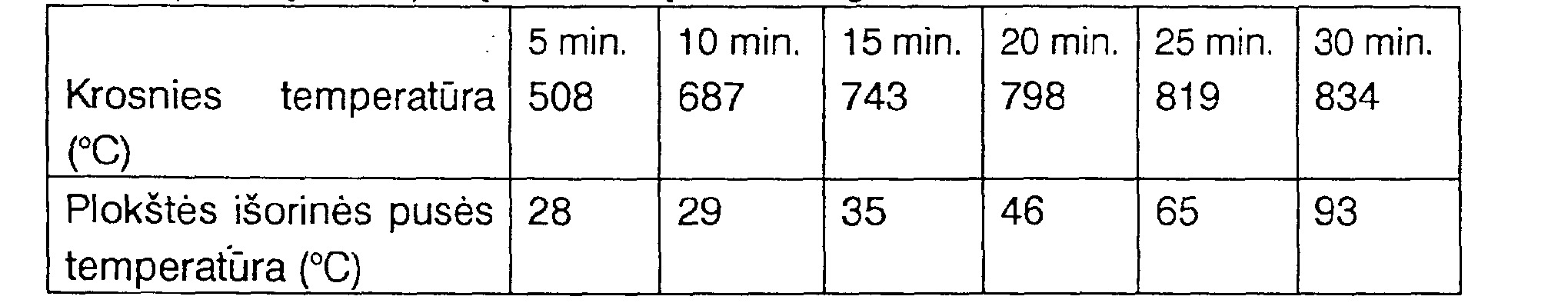

[0059] Temperatūra krosnyje buvo laipsniškai keliama 30 minučių pagal iš anksto nustatytą gradientą ir tuo pačiu metu buvo nustatomos temperatūros vertės plokštės pusėje, nusuktoje j išorę nuo krosnių.
[0060]
[0061] Iš aukščiau pateiktų duomenų galima daryti išvadą, kad ugniai atspari plokštė, pagaminta panaudojant lakštus, padarytus pagal išradimo būdą, nepraleidžia liepsnos ir turi puikių termoizoliacinių savybių.
[0062] Be to, bandymo pabaigoje plokštė išliko sveika.
1. Ugniai atspari plokštė, kurioje yra mažiausiai vienas lakštas, turintis stiklo pluošto sluoksnj, besiskirianti tuo, kad minėtas stiklo pluošto sluoksnis įmirkytas mažiausiai vienoje ugniai atsparioje dervoje, kurioje nėra tirpiklių.
2. Ugniai atspari plokštė pagal 1 punktą, besiskirianti tuo, kad ugniai atspari derva yra fenolformaldehidinė derva.
3. Ugniai atspari plokštė pagal 2 punktą, besiskirianti tuo, kad toji derva yra novolakinė derva.
4. Ugniai atspari plokštė pagal 1 punktą, besiskirianti tuo, kad joje yra mažiausiai du lakštai, turintys stiklo pluošto sluoksnj, jmirkytą mažiausiai vienoje ugniai atsparioje dervoje, kurioje nėra tirpiklių.
5. Ugniai atspari plokštė pagal 4 punktą, besiskirianti tuo, kad joje yra mažiausiai vienas elementas, susidedantis iš dviejų minėtų lakštų, tarp kurių jterptas korėto aliuminio karkasas.
6. Ugniai atspari plokštė pagal 5 punktą, besiskirianti tuo, kad šis elementas turi mažiausiai vieną plaušinį iš aliuminio-silicio pluošto tarp vieno iš tų dviejų lakštų ir kito lakšto.
7. Būdas ugniai atsparioms plokštėms gaminti, kuriame panaudoja mažiausiai vieną lakštą iš stiklo pluošto, besiskiriantis tuo, kad pagal jj atlieka tokias viena po kitos einančias operacijas:- tolygiai paskleidžia ugniai atsparią dervą, esančią miltelių pavidalo ir neturinčią tirpiklių, ant stiklo pluošto sluoksnio, be to, ima mažiausiai 5g dervos 100-tui gramų stiklo pluošto;- pirmą kartą suspaudžia sluoksnj ir kaitina jj iki temperatūros, kurioje derva suminkštėja, ir atlieka šią operaciją tokj laiko tarpą, kurio pakanka, kad derva suminkštėtų;- antrą kartą suspaudžia sluoksnj, esant dervos struktūravimo temperatūrai, kad būtų gautas minėtas lakštas.
- tolygiai paskleidžia ugniai atsparią dervą, esančią miltelių pavidalo ir neturinčią tirpiklių, ant stiklo pluošto sluoksnio, be to, ima mažiausiai 5g dervos 100-tui gramų stiklo pluošto;- pirmą kartą suspaudžia sluoksnj ir kaitina jj iki temperatūros, kurioje derva suminkštėja, ir atlieka šią operaciją tokj laiko tarpą, kurio pakanka, kad derva suminkštėtų;- antrą kartą suspaudžia sluoksnj, esant dervos struktūravimo temperatūrai, kad būtų gautas minėtas lakštas.8. Būdas pagal 7 punktą, besiskiriantis tuo, kad kaip ugniai atsparią dervą panaudoja fenolformaldehidinę dervą.
9. Būdas pagal 8 punktą, besiskiriantis tuo, kad sluoksnj pirmą kartą suspaudžia ir dervą minkština 5-7 minutes, esant 80-100°C temperatūrai ir 1,5-2 atmosferų slėgiui.
10. Būdas pagal 9 punktą, besiskiriantis tuo, kad sluoksnj antrą kartą suspaudžia ir dervą struktūruoja 5-7 minutes, esant 180-22Q°C temperatūrai ir 1,5-2 atmosferų slėgiui.
11. Būdas pagal 10 punktą, besiskiriantis tuo, kad sluoksnj pirmą kartą suspaudžiant ir dervą minkštinant, bei sluoksnj antrą kartą suspaudžiant ir dervą struktūruojant, sluoksnj patalpina tarp atitinkamų presų jkaitintų paviršių.
12. Būdas pagal 11 punktą, besiskiriantis tuo, kad sluoksnj pirmą kartą suspaudžiant ir minkštinant dervą, preso paviršius jkaitina iki 90°C.
13. Būdas pagal 12 punktą, besiskiriantis tuo, kad sluoksnj antrą kartą suspaudžiant ir struktūruojant dervą, preso paviršius jkaitina iki 200°C.
