[LT] Išradime aprašytas statybinių elementų pagaminimo būdas. Statybiniuose elementuose sukietinama rišamoji medžiaga sumaišoma su medžiaga, turinčia rupių dalelių, po to mišinys naudojamas nesukietintų statybinių elementų formavimui. Statybiniai elementai po to sukietinami temperatūroje iki 100 °C atmosferiniame slėgyje ir atmosferoje, turinčioje vandens garų. Sukietinama rišamoji medžiaga sudaroma iš atskirai paruoštų lakių pelenų, Ca(OH)2 arba medžiagos, kuri gali būti paversta į Ca(OH)2, ir vandens mišiniu.@Sukietinamas mišinys pagal pageidavimą gali būti iš dalies granuliuotas prieš panaudojimą.
[EN]
[0001] Išradimas priskiriamas statybinio elemento pagaminimo būdui, formuojant lakių pelenų, gesintų kalkių, vandens ir rupios dispersinės medžiagos mišinį i, nesukietintą statybini, elementą, ir sukietinant ši, statybini, ele-mentą, esant padidintai temperatūrai ir vandens garų turinčioje atmosferoje.
[0002] Toks būdas žinomas iš VFR patentinės paraiškos DE-A-3 321 889.
[0003] Minėtoje paraiškoje aprašytas būdas, kuriame sumaltas šlakas iš elektrinės anglies kūryklos katilo, lakūs pelenai, gesintos kalkės ir vanduo yra sumaišomi. Mišinys formuojamas i, plytos formos elementus, po to šie elementai yra sukietinami, esant padidintai temperatūrai, panaudojant garų slėgi,. Sukietinimas atliekamas, esant 14-16 bar. slėgiui ir 180-220°C temperatūrai.
[0004] Šio žinomo būdo trūkumas yra aukštų temperatūrų ir garų slėgimo panaudojimas sukietinimui, o rupia medžiaga naudojamas tik sumaltas šlakas.
[0005] Minėtas tikslas pasiekiamas išradimo būdu, kuris ski-riasi tuo, kad, visų pirma, ruošiamas sukietinamas mi-šinys, kuri, sudaro, mažiausiai, lakūs pelenai, Ca(OH)2 arba medžiaga, kuri paverčiama i, Ca(OH}2, ir vanduo, su po to sekančiu, reikalui esant, daliniu mišinio granu-liavimu, po to minėtas sukietinamas mišinys sumaišomas su rupia dispersine medžiaga, o elemento sukietinimas atliekamas iki 100°C temperatūros ir atmosferos slė-gyje.
[0006] Pagal šio išradimo būdą įmanomas platus rupių disper-sinių medžiagų pasirinkimas iš: a)medžiagų, dažniausiai naudojamų statybinių elementų gamybos pramonėje; b) minėto sukietinimo mišinio, kuri, sudaro lakūs pelenai, Ca(OH)2 arba medžiaga, kurią galima paversti į
[0007] c)vienos arba kelių paprastų medžiagų mišinių ir gra-nulių, kurias sudaro lakūs pelenai, Ca(OH)2 arba me-džiaga, paversta į Ca(OH)2, ir vanduo, mišinio.
[0008] Pastebėta, kad formuojant pirmiausia sukietinamą mišinį iš lakių pelenų, Ca(OH)2 arba medžiagos, kuri gali būti paversta i, Ca(OH)2, ir vandens, o po to sumaišant mi-nėtą mišinį su tinkama rupia dispersine medžiaga, gaunami statybiniai elementai, kuriuos galima sukietinti palyginti žemoje temperatūroje atmosferos slėgyje.
[0009] Minėtas mišinys, turintis lakius pelenus, kurie atlieka rišiklio vaidmenį, sudarančio šiurkščių dalelių matri-cą, gali būti granuliuojamas granuliavimo metu mišinio su lakiais pelenais matricinės savybės nesikeičia.
[0010] Žemiau pateiktuose pavyzdžiuose bus iliustruojamas šio išradimo atlikimo būdas.
[0011] Rupios dispersinės medžiagos rupias daleles gali, ma-žiausiai, iš dalies, sudaryti granuliuotas mišinys, ku-rį sudaro lakūs pelenai. Ca (OH)2 arba medžiaga, kuri gali būti paversta į Ca(OH)2, ir vanduo.
[0012] Rupi dispersinė medžiaga gali būti parinkta iš įprastų medžiagų, naudojamų statybinių elementų gamybos pra-monėje. Reikia pažymėti, kad tokių medžiagų sąrašą galima surasti žinyne Mc. Graw Hill "Chemical Engineers Handbook",1950 m. trečias leidinys, 457 psl., tačiau medžiagos, kurios gali būti panaudojamos, neapribojamos tuo sąrašu.
[0013] Parenkant rupias daleles, galima pagaminti minėtas me-džiagas su labai geromis stiprumo, santykinio svorio ir drėgmės sugėrimo savybėmis.
[0014] Pagal šio išradimo būdą, sumaišius su vandeniu, gesintomis kalkėmis ir kitomis medžiagomis, anglių pelenai, pirmiausia, sumaišomi su rupia medžiaga ir formuojama statybinė medžiaga. Toks formavimas atliekamas veikiant vibracijoms, smūgiams, presavimui arba ekstru-davimui. Išankstinis granuliavimas leidžia greitai ir teisingai užpildyti formas, o tai, atlikus sutankinimą, užtikrina pastovių dydžių statybinės medžiagos gavimą.
[0015] Sutankinimo atlikimas veikiant vibracijai nurodo, kad statybinė medžiaga gali būti taip pat gaminama beto-niniuose presuose. Šie presai yra nebrangūs ir pasižymi dideliu našumu. Išankstinis granuliavimas palengvina medžiagos išpilstymą i, formas.
[0016] Granuliuota medžiaga, kuri gali būti gauta ją val-cuojant arba atliekant sutankinanti, spaudimą arba sle-giamą ekstrudavimą, gali turėti ne tik pelenus ir vandeni,, bet papildomai gesintas kalkes ir kitas me-džiagas. Iš dalies granuliuota medžiaga gali būti presuojama i, formas viena arba sumaišyta su kita rupia medžiaga, pavyzdžiui, cementu. Granules taip pat galima maišyti su pelenų, vandens ir gesintų kalkių mišiniu.
[0017] Taip pat galima maišyti su žvyru, skalda, namų statybos . atliekomis, tokiomis kaip susmulkintas oksidinis dumb-las, su granuliuotais šlakais, gipsu, kalcio sulfatu, susmulkintu hematitu ir panašiomis medžiagomis derinyje su medžiaga, turinčia cementuojančios medžiagos savybę. Tokios medžiagos taip pat gali įeiti i, granuliuotų medžiagų sudėtį.
[0018] Įdomus pelenų, turinčių negesintų kalkių ir papildomai kalcio sulfato, apdirbimas. Tokie pelenai gaunami spe-cialiai išvalant išmetamas dujas. Nors lakūs pelenai gali būti dažnai naudojami derinyje su cementu, tai ne-rekomenduojama daryti. Pelenus, turinčius sulfatų, galima panaudoti šio išradimo būdu gaminamose statybinėse medžiagose, kuriose nėra cemento. Negesintos kalkės, esančios pelenuose, sudaro ekonomini, privalumą.
[0019] Išankstinis dalinis lakių pelenų dalelių formavimas sudaro sąlygas gaminti statybines medžiagas, kurias, praktiškai, pilnai sudaro lakūs pelenai, gamyklose. Jei statybinė medžiaga ruošiama iš granuliuotos medžiagos, tai, atlikus medžiagos sukietinimą, jos tvirtumas siekia apie 15 N/mrn^, esant santykiniam svoriui 1, 6 kg/l. Statybinės medžiagos sudėtis - 94% svorio pelenų ir 6% svorio gesintų kalkių. Tvirtumas gali būti padidintas, naudojant lakių pelenų, vandens ir gesintų kalkių mi-šinį kombinacijoje su granuliuota medžiaga. Pridedant kitus komponentus, galima dar labiau padidinti medžia-gos tvirtumą. Mažesni santykiniai svoriai įmanomi, jei granuliuota medžiaga presuojama, eikvojant mažą presavimo energijos kieki,.
[0020] Išankstinė pelenų granuliacija leidžia performuoti pelenus i, chrakteringos spalvos silikatinę plytą. Ši spalva yra balta, tačiau, pridėjus i, mišinį tik 10% pelenų, ji tampa pilka, o tai nepageidaujama rea-lizuojant produkciją. Todėl nėra jokios būtinybės, kad dalelės būtų formuojamos iš mišinio, turinčio gesintų kalkių, jos gali būti gaminamos iš pelenų ir vandens. Tas pats pelenų apdirbimo principas gali būti taip pat panaudojamas kituose mišiniuose, iš kurių ruošiamasi formuoti statybines medžiagas. Pavyzdžiui, dalelės gali būti įvedamos į betoninį mišinį arba smėlio, cemento ir vandens mišinį. Suformavus statybinį elementą, jis gali turėti plytos, bloko, sienelės arba grindų sekcijos, arba kolonos formą. Atlikus presavimą, dalelės nebū-tinai išlaiko tą pačią formą, kurią turėjo po granuliavimo. Statybinės medžiagos sukietinimas gali būti atliktas, išlaikant ją normalioje temperatūroje arba atliekant šilumini, apdirbimą drėgnose sąlygose, tai dažniausiai naudojama greitam betono suaušinimui, arba drėgnose sąlygose inde, slegiamu garu. Geriausias sta-tybinės medžiagos sukietinimo būdas yra jos sukietinimas garo kameroje atmosferiniame slėgyje, šiuo atveju temperatūra turi viršyti 70°C.
[0021] Pelenai, turintys negesintas kalkes ir kalcio sulfatą, pavyzdžiui, 10% svorio kalcio oksido ir 10% svorio kalcio sulfato, sumaišomi su vandeniu santykiu 1:1. Vanduo reaguoja su kalcio oksidu, sudarydamas kalcio oksido hidratą ir garus, kurie iš dalies išeina iš reakcinio indo. Padidėjusi temperatūra sukelia greitą reakcijos vyksmą - 10 min. ribose - ir leidžia pele-nams, mažiausiai iš dalies formuotis i, granules gra-nuliatoriu j e. Po to granuliuota medžiaga įvedama i, pre-są, kuriame masei suteikiama statybinės medžiagos forma. Statybinė medžiaga patalpinama maždaug 8 valandoms X kamerą, esant 95°C temperatūrai. Sukietėjusi staty-binė medžiaga bus normaliai tvirta. Santykinis svoris apie 1.5 kg/1.
[0022] Pelenai, turintys labai mažai nesurišto kalcio oksido, sumaišomi su 3% svorio kalkėmis ir vandeniu. Maišytuve temperatūra pakeliama virš 90°C. Po dešimties minučių šioje temperatūroje kalkės tampa gesintomis ir galima pradėti granuliavimą. Dalis mišinio, pavyzdžiui, pusė, negranuliuojama, bet sumaišoma su granuliuota medžiaga, po to formuojama statybinė medžiaga. Suformuota sta-tybinė medžiaga yra tankesnė ir tvirtesnė, nei pavyzdyje 1 pateikta medžiaga. Forma taip pat gerai užpil-doma dalelėmis.
[0023] Granuliuota medžiaga sudaroma iš lakių pelenų, ardelinių pelenų, granuliuoto aukštakrosnės šlako, ok-sidinio dumblo ir vandens mišinio. Atliekamas granuliavimas, formuojama ir sukietinama statybinė medžiaga. Tokiu būdu gauto produkto tvirtumas pakankamai aukštas ir jis tinkamas naudoti kaip statybinė medžiaga.
[0024] Lakių pelenų, gesintų kalkių ir vandens mišinys su-maišomas su sukietintu granuliatu, kuri, sudaro lakūs pelenai ir rišiklis, gautas pagal Olandijos patentinėje paraiškoje Nr. 80 022 52 aprašytą būdą.
[0025] Į mišinio, turinčio vandens, sudėti, įeina granuliuotos dalelės, kurios yra didesnės nei įprastos lakių pelenų da-lelės. Lakių pelenų kiekis mišinyje kinta 24-26% svorio ribose, tai matyti šioje lentelėje:

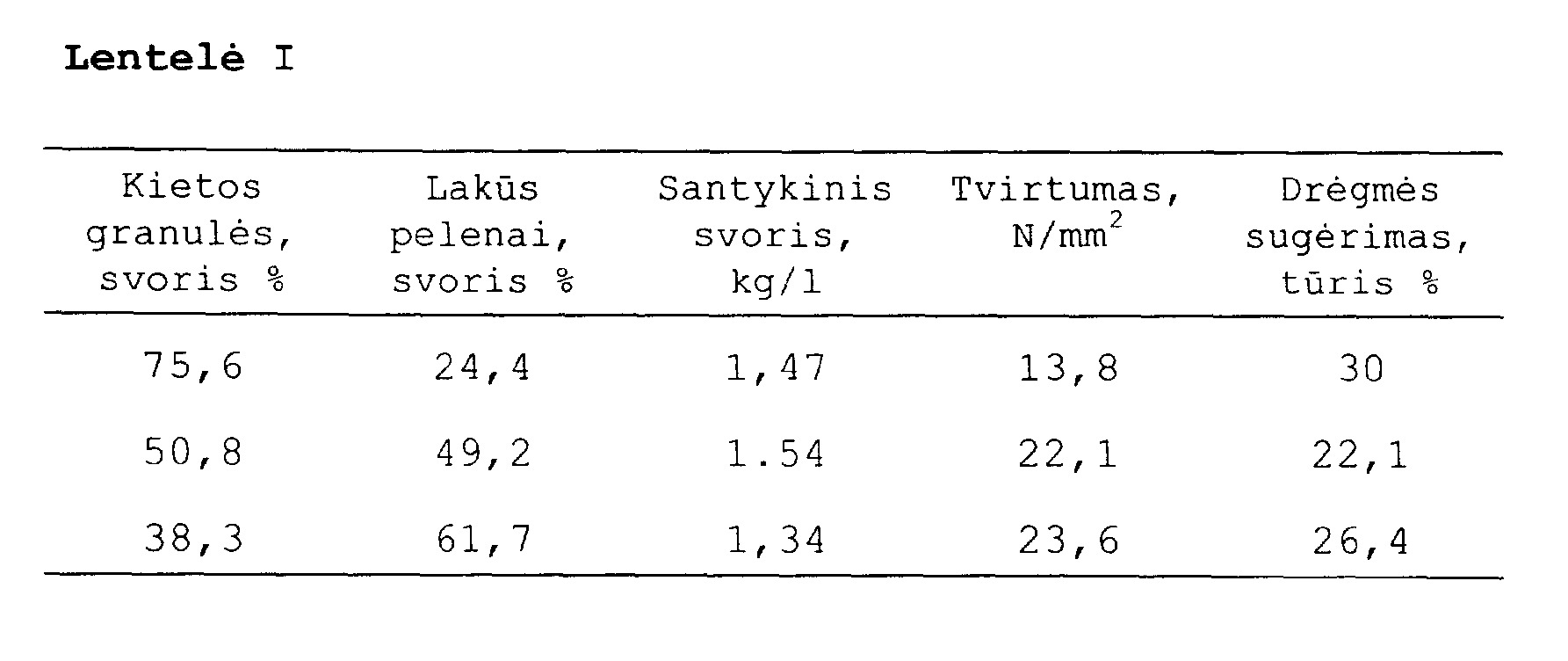

[0026]
[0027] Galima pastebėti, kad tūrinis drėgmės sugėrimas šiuose rezultatuose yra reikalaujamose JAV statybiniams blo-kams ribose, tvirtumas taip pat yra pakankamai aukštas. Taip pat svarbu, kad santykinis svoris lygus maždaug 1,5 kg/l, tai reiškia, kad pavyzdyje pateiktu būdu gauti statybiniai blokai sulyginami su lengvais beto-niniais blokais, gaminamais iš sukietintų granulių ir lakių pelenų mišinio.
[0028] Taip pat, panaudojant nesukietintas granules, gaunama statybinė medžiaga, kuri atitinka palengvintam betonui keliamus reikalavimus.
[0029] Rišiklio, kuri, sudaro lakių pelenų, gesintų kalkių, vandens ir, pageidaujant, kitų komponentų, kuriuose yra aglomeratai, drėgnas mišinys, panaudojimas taip pat duoda labai gerus rezultatus, formuojant statybines me-džiagas, jei papildomai naudojamos kitos rupios me-džiagos. Pastebėta, kad sukietintos granulės arba ne-sukietintos granulės gali būti pakeičiamos mišiniuose ardeliniu šlaku. Ardelinis šlakas - liekamieji pelenai, nusėdantys elektrinės aukštakrosnės dugne. Šis šlakas gali būti laikomas pelenų sukeptų dalelių aglomeratu ir jis turi labai mažą tanki, lygų maždaug 0,4 kg/l, ir gali sugerti labai daug vandens, iki 47% sausos me-džiagos svorio.
[0030] Abrazyvinė medžiaga Vasil®, kurią sudaro išlydyti ir glazūruoti lakūs pelenai ir kuri panaudojama smėlia-srautiniame pūtime, sumaišoma su lakių pelenų, gesintų kalkių ir vandens mišiniu ir formuojama padidintoje temperatūroj e.
[0031] Taip pat šiuo atveju mišinio turinyje panaudojami įvairūs rupių dalelių santykiai, svyruojantys nuo 18 iki 80% svorio.
[0032] Plytų pavyzdžių, gautų panaudojant ši, mišinį, tvirtumas yra 12-28 N/mm2 ribose ir priklauso nuo mišinio su-dėties .
[0033] Sukietinimas atliekamas 98°C temperatūroje, turinčioje vandens garų atmosferoje.
[0034] Kadangi išlydyti lakūs pelenai turi žymiai didesni, tanki,, nei lakių pelenų granulės, padidėjo santykiniai svoriai ir jų sklaida tapo didesnė, nei pavyzdyje 4, t.y. nuo 1,83 iki 1,5 kg/l. Vandens sugėrimas mažesnis, nei pagal pavyzdi, 4 gautų elementų.

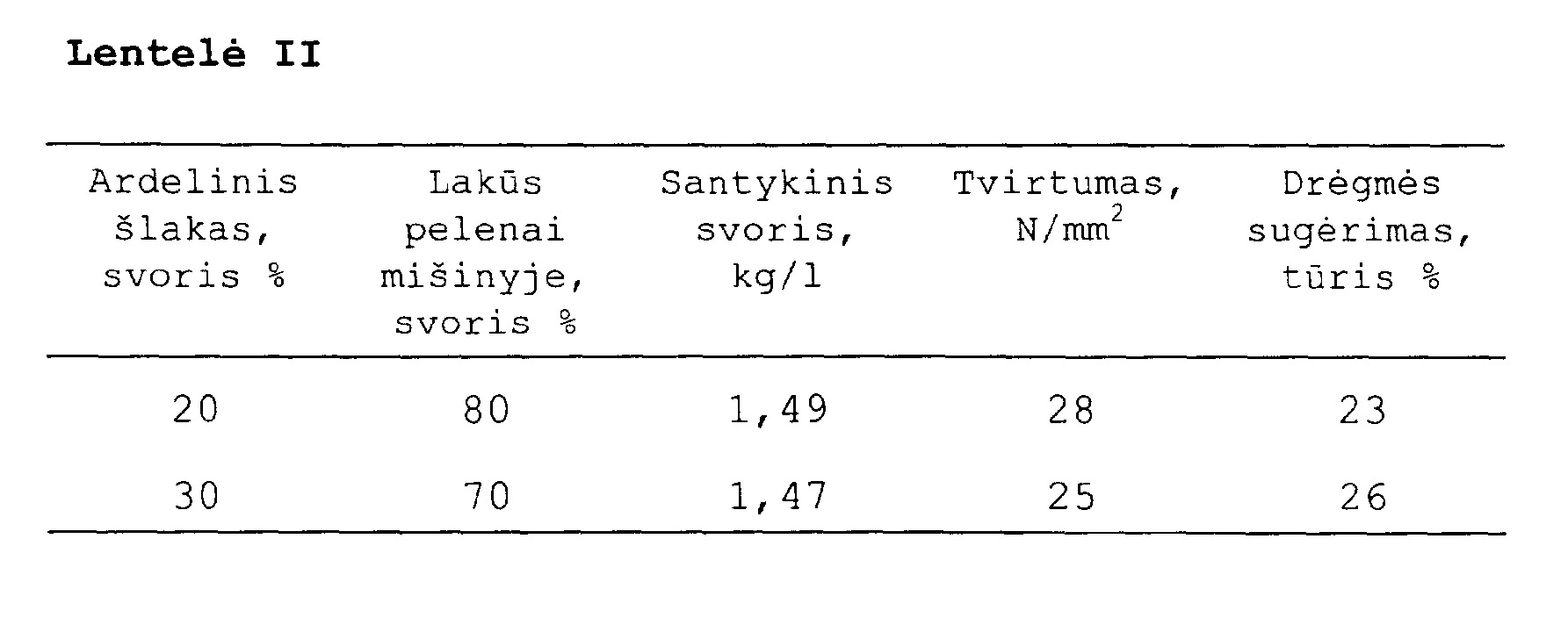

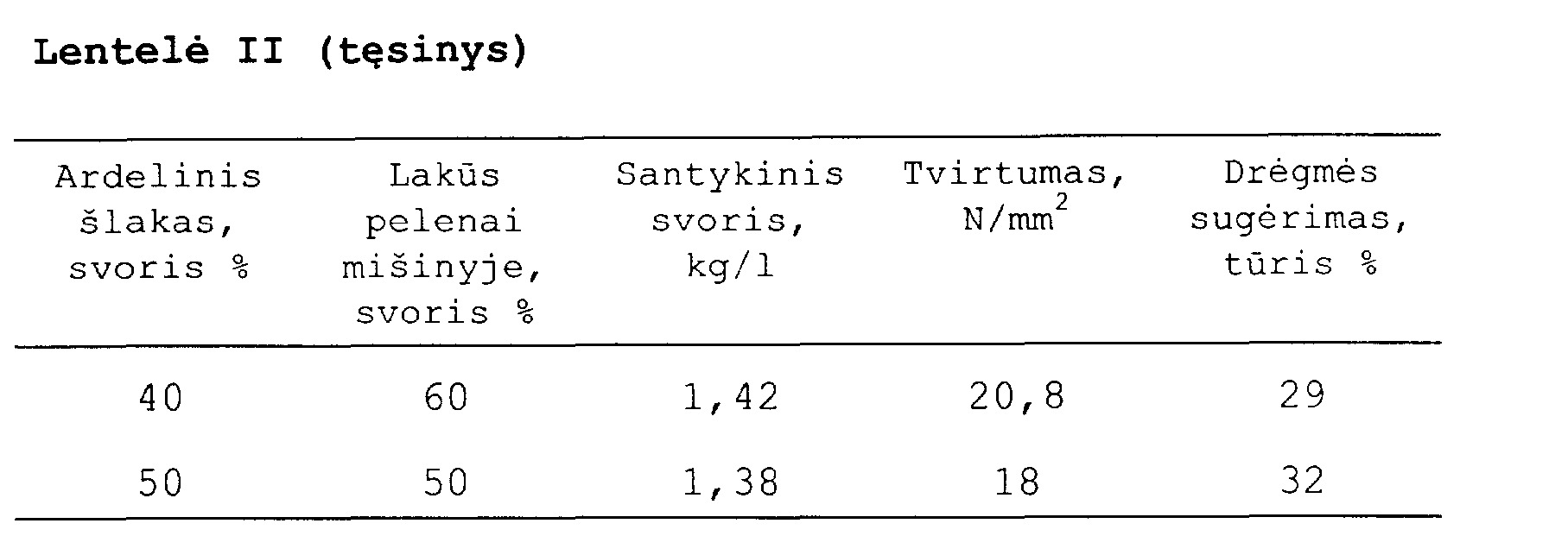

[0035] Rupia dispersine medžiaga naudojamas ardelinis šlakas iš elektrinių aukštakrosnių. Tokia galimybė buvo minima ankstesniame pavyzdyje. Santykinis svoris mažėja, jei rupi medžiaga, esanti lakių pelenų, gesintų kalkių ir vandens mišinyje, turi dideli, kieki, rupių dalelių. Kuomet susmulkinamas ardelinis šlakas, bandomųjų plytų santykinis svoris padidėja ir netgi pasiekia reikšmes, viršijančias, panaudojant sukietintas arba nesukietintas granules iš lakių pelenų.
[0036] Įdomūs rezultatai taip pat gaunami, kuomet lakių pelenų ir rišiklio mišinyje, kuris gaunamas drėgnas iš ga-mykloje esančio maišytuvo, aglomerato dalis sumažinama iki kelių procentų, panaudojant greitai besisukantį smulkintuvą. Toks mišinys tuomet turi labai mažai ag-lomeratų, didžiausias aglomeruotų lakių pelenų dia-metras apie 1 mm. Rezultatai buvo, praktiškai, iden-tiški rezultatams prieš tai buvusioje lentelėje.
[0037] Kaip rupi medžiaga buvo tyrinėjama sukepta peleninė medžiaga, skirta panaudojimui kombinacijoje su mišiniu, turinčiu lakius pelenus ir gesintas kalkes. Toks ty-rinę j imas yra svarbus, kadangi lakių pelenų dalelių sukepimas taip pat sudaro konkretų aglomeratą, kuris gali pakeisti žvyrą. Rišikliu gali būti panaudojamas sukietinamas įkaitinimu granuliatas iš lakių pelenų ir vandens, turintis labai nedaug rišiklio, arba nesukietintas granuliatas, turintis lakius pelenus, Ca(OH)2 arba medžiagą, kuri gali būti paversta į Ca(OH)2, ir vandeni,.
[0038] Jei karštai sukietinamo granuliato mišinys sumaišytas su lakių pelenų sukeptais rutuliukais, atlikus pre-savimą, formoje gaunama nesukietinta statybinė plyta, blokas arba statybinis elementas, kuriame sukietinama medžiaga yra aplink sukeptų pelenų kietas daleles, be to, sukietinama medžiaga gali būti sukietinta šiluminiu apdirbimu, kurio metu statybinė medžiaga įgauna pa-geidaujamą tvirtumą.
[0039] Jeigu sukeptas lakių pelenų granuliatas, esantis mi-šinyje kaip rupi dispersinė medžiaga, sumaišomas su lakiais pelenais, rišikliu ir, pageidaujant, taip pat su kitomis medžiagomis, be to, mišinys tik iš dalies granuliuotas, atlikus formavimą ir sukietinimą gaunama identiškai tinkama medžiaga.
[0040] Šios kombinacijos didelį technini, privalumą sudaro tai, kad įrenginyje, gaminančiame granules iš lakių pelenų, pastarieji yra papildomi anglimi, kad pasiektų teisingą sukepimo temperatūrą, suformuojami rutuliukai, kuriuos galima įvesti į presuojamą mišinį, turintį lakius pelenus ir, mažiausiai, rišiklį. Taip pat ten sėkmingai atliekamas karštų sukeptų rutuliukų ir sukietinamo ri-šiklio, turinčio lakių pelenų produktus, sumaišymas.
[0041] Reikia turėti omenyje, kad atsitiktinai gaunami bro-kuoti produktai-lakių pelenų sukepimas stambiais ga-balais-taip pat gali būti panaudojami kaip rupus agregatas, juos susmulkinus.

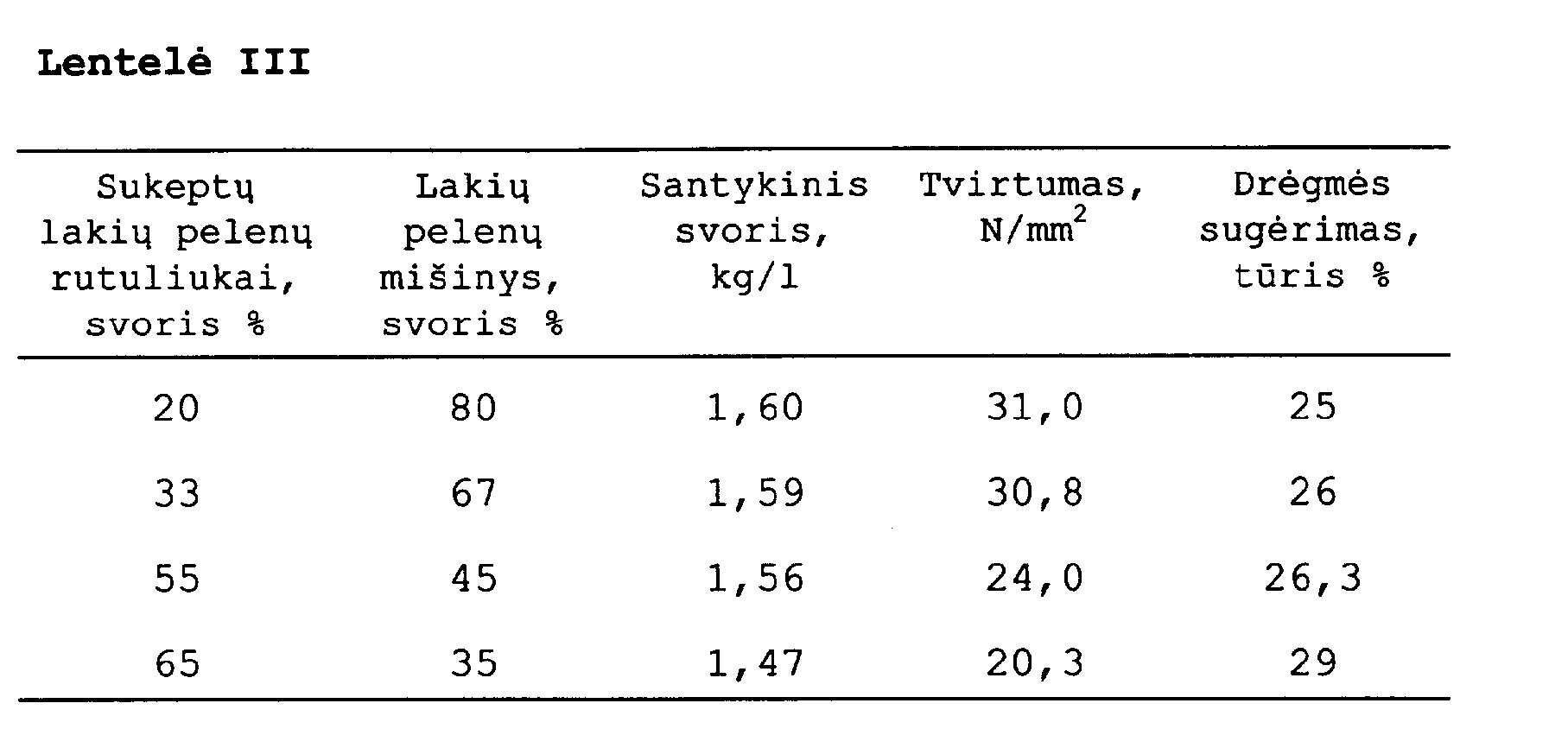

[0042] Sukeptų lakių pelenų rutuliukai, aprašyti ankstesniame pavyzdyje, įvedami kaip rupus agregatas į kombinaciją su mišiniu, turinčiu, mažiausiai, lakius pelenus, rišiklį ir vandenį.
[0043] Vietoje mišinio vėliau buvo panaudojamas nesukietintas granuliatas su negranuliuoto mišinio dalimi. Sukeptų rutuliukų ir iš dalies granuliuoto mišinio santykis mišinyje buvo 50/50. Atrodo, kad, atlikus sutankinimą, mišinio funkciją - tvirtų rupių dalelių visišką apsu-pimą - pilnai atlieka įš dalies granuliuotas mišinys.
[0044] Tvirtumas, santykinis svoris ir drėgmės sugėrimas pilnai atitinka lentelėje III pateiktus dydžius.
[0045] Rupiu agregatu taip pat buvo panaudojamas parduodamas-molio sukepimo produktas.
[0046] Šio lengvo agregato pagaminimui taip pat gali būti panaudojamos kitos žaliavos. Pavyzdžiui, JAV panaudojama tuščia šachtų uoliena, skalūnas ir panašiai. Parduodamų produktų prekybiniai ženklai yra įvairūs. Šiuo metu šios granulės taip pat labai dažnai panaudojamos vietoje žvyro gėlių vazonėliuose.

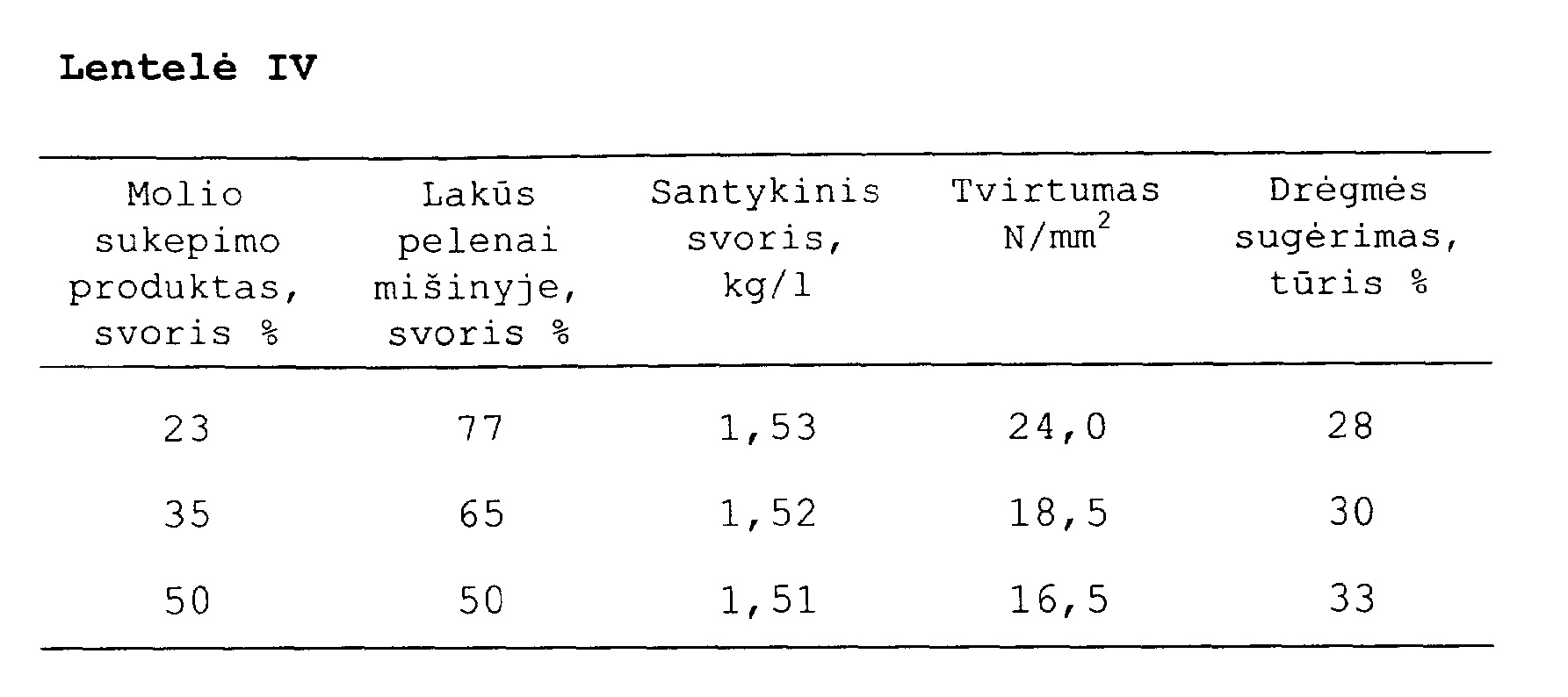

[0047]
[0048] Taip pat buvo išbandomi lengvi rupūs agregatai kombi-acijoje su lakiais pelenais ir rišikliu, būtent, ver-ikulitiniai ir polistireniniai rutuliukai.
[0049] Trūkumas tame, kad buvo gautas, palyginti, mažas tvir-umas, ir kad vermikulito panaudojimo metu santykinis svoris buvo atstatomas nelabai gerai. Masė subyrėdavo, didėjant presavimo energijai.

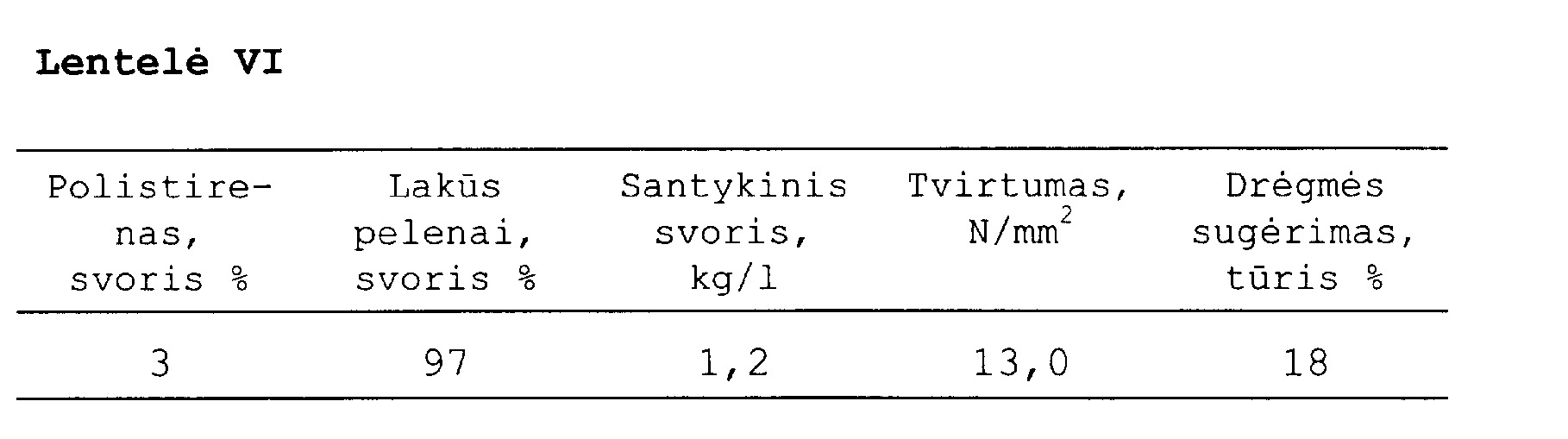

[0050] Šiuo atveju polistirenas tiko geriau: rezultatai pa-eikti sekančių pavyzdžių lentelėse.

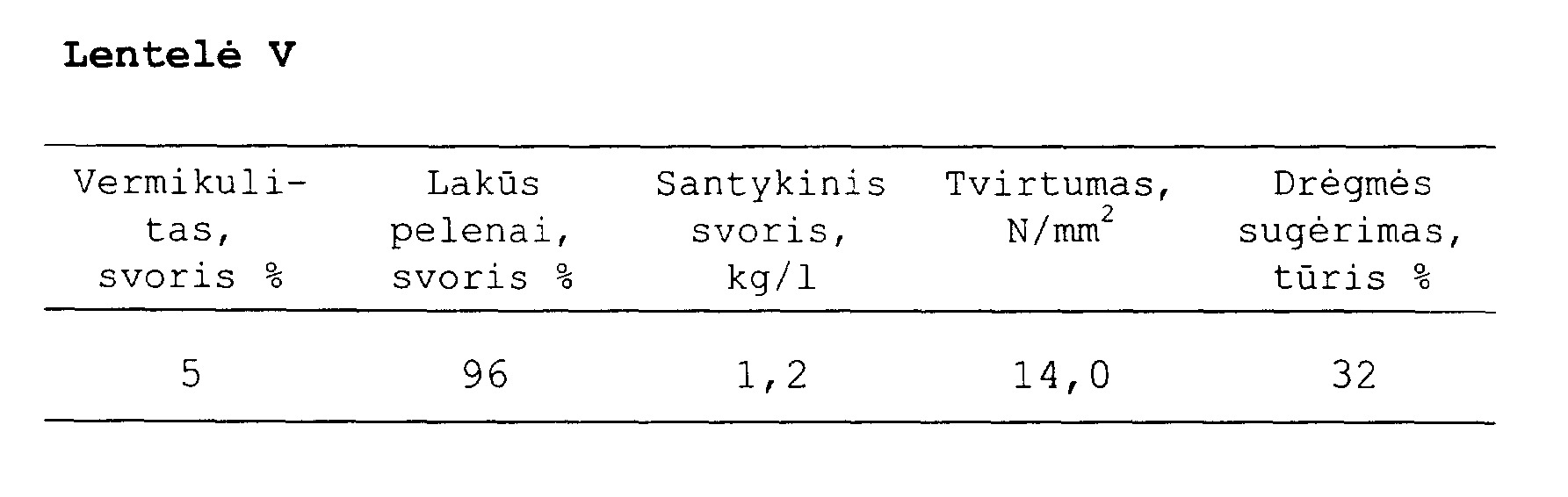

[0051]
[0052] Geriausi rezultatai gaunami, panaudojant natūralius produktus, tokius kaip pemza ir šiek tiek sunkesnis produktas - lava, kaip paaiškinta sekančiame pavyzdyje.

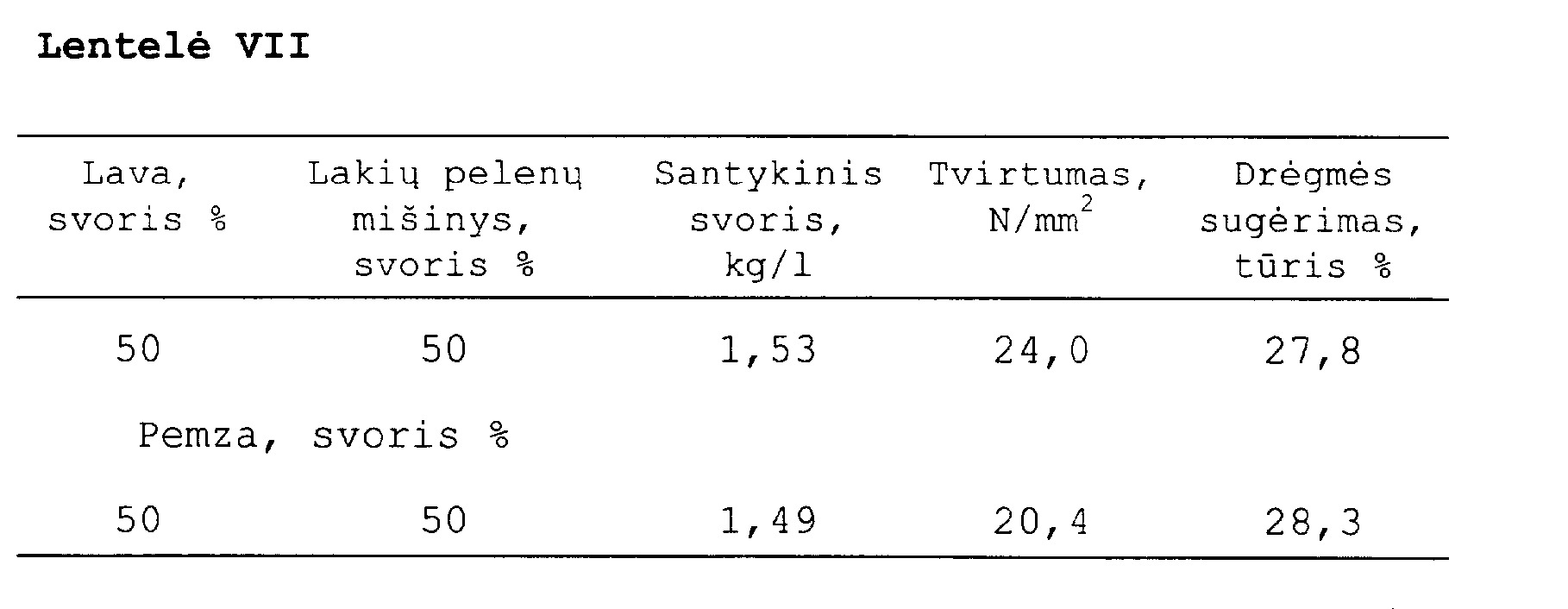

[0053]

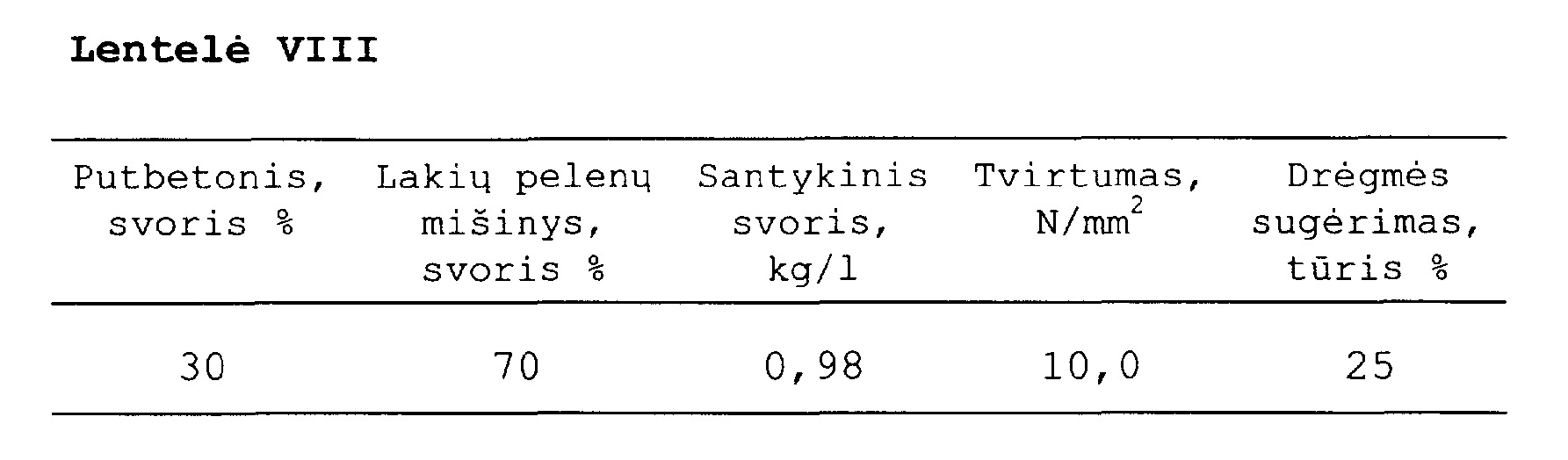

[0054] Taip pat buvo kombinuojama sintetinė lengva medžiaga, t. y. putbetonis. Putbetonis - produktas, gaunamas pa-verčiant putomis malto smėlio, gesintų kalkių ir ne-didelio kiekio cemento mišinį, naudojant dujas, kurios išsiskiria drėgnoje masėje ją maišant su vandeniu. Medžiagai suputojus, ji sukietinama padidintoje tem-peratūroje slegiamame inde. Atskiedžiant lengvąjį put-betonį, gaunamas agregatas, kurį galima panaudoti lakių pelenų mišinyje.
[0055] Buvo panaudojamas putbetonis, kurio tvirtumas maždaug 0,3 N/mm 2 ir tankumas 0,45 kg/l.
[0056] Pavyzdys 12
[0057]

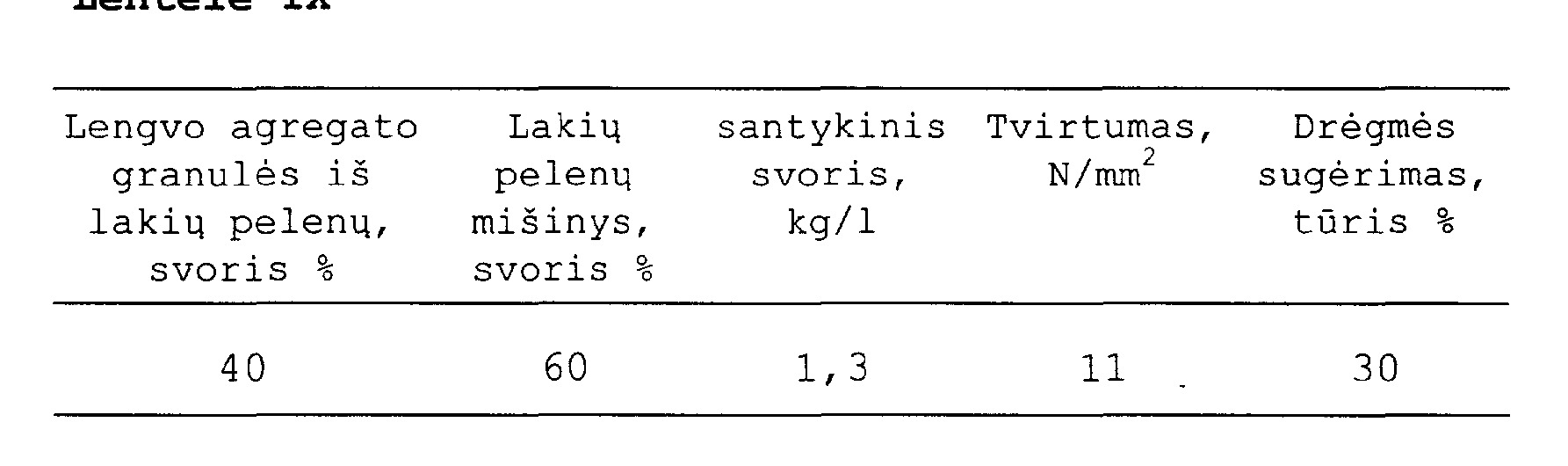

[0058] Šiame pavyzdyje rupiu agregatu yra naudojamos lengvos granulės, gaminamos iš lakių pelenų.
[0059]
[0060] Taip pat smėlis, žvyras ir sutrupintas akmuo gali būti panaudojami kaip rupi dispersinė medžiaga. Smėlis medžiaga, kuri kartu su smulkiomis dalelėmis taip pat turi šiek tiek stambesnes (iki 5,6 mm), nei esančios lakiuose pelenuose. Pritaikant šio išradimo būdą, reikia būti atsargiems, panaudojant smėlio mišinius, kadangi, esant atitinkamiems mišinio santykiams, susi-daro labai didelio tūringumo mišiniai, tai sukelia supresuotų statybinių medžiagų dydžių kitimą. Šiuo atveju statybiniai elementai formuojami su netolygiu sutankinimo laipsniu. Šiame santykyje 50% svorio sudaro smulkus smėlis. Jei smėlyje yra daug stambių dalelių, jo kiekis santykyje siekia iki 40%.
[0061] Pavyzdys 14

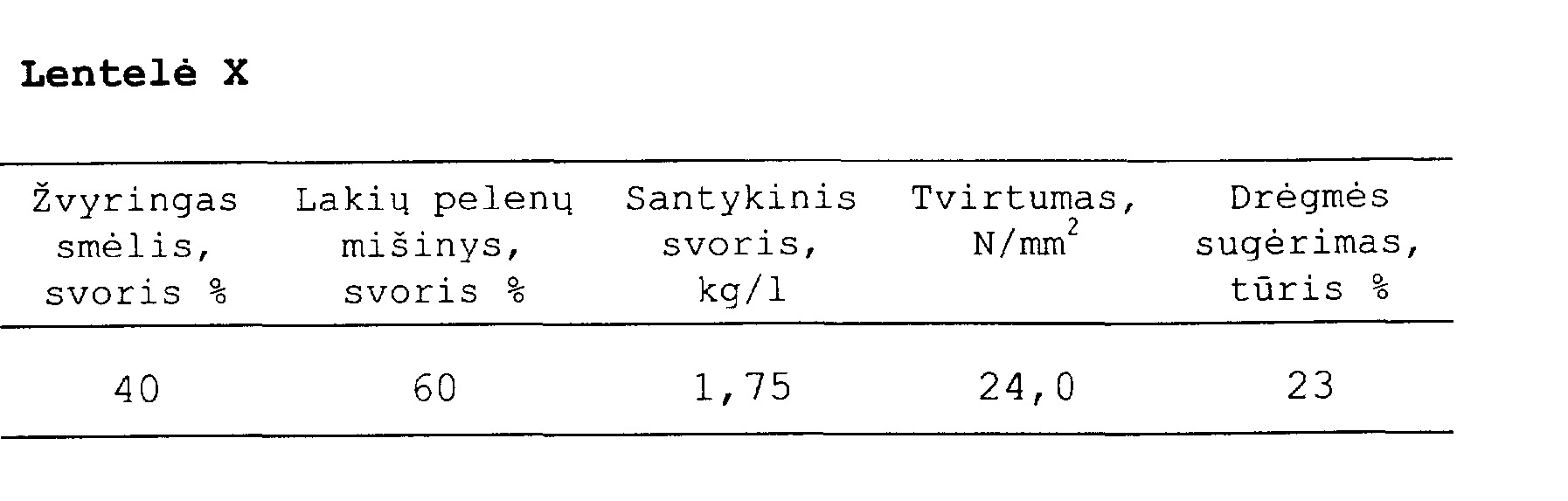

[0062]
[0063] Panaudojant žvyrą, būdo atlikimas lengvesnis, t.y. sudėtis gali būti varijuojama didesnėse ribose, tai pateikta sekančiame pavyzdyje.

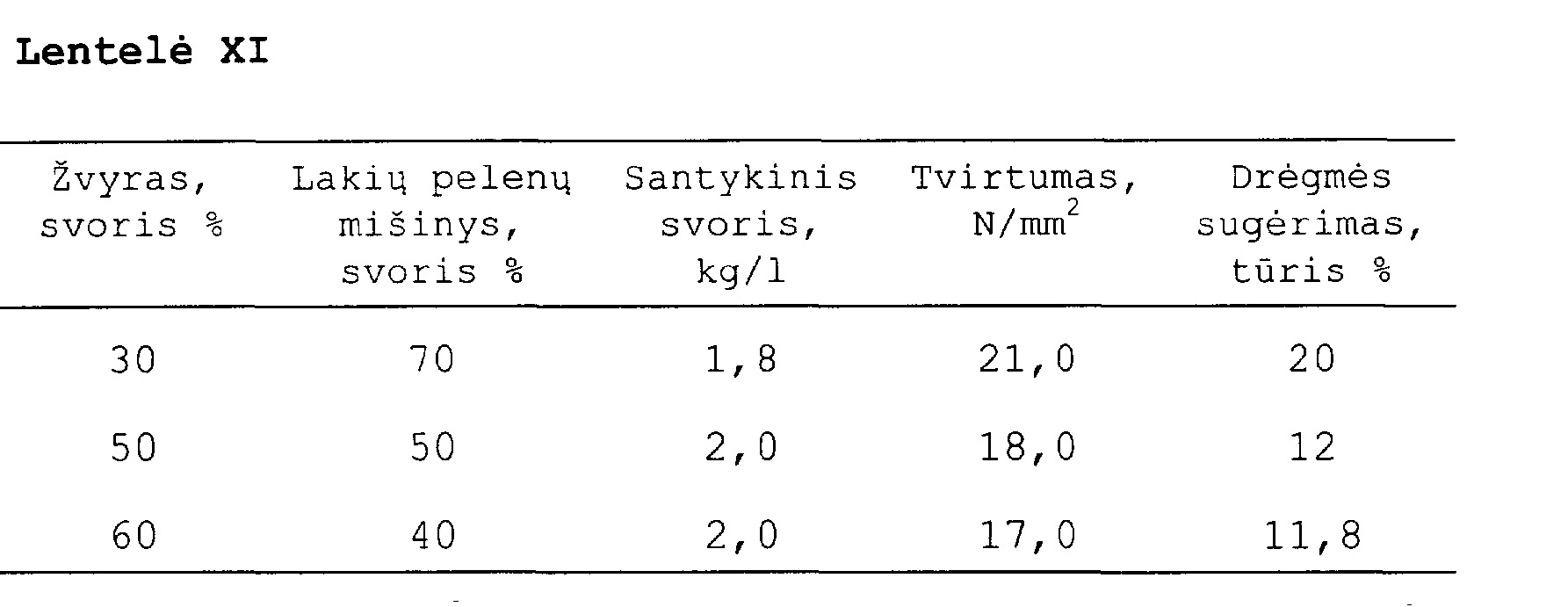

[0064]
[0065] Reikia pažymėti, kad rišiklio kiekis aukščiau pateik-toje lentelėje buvo santykinai mažas.
[0066] Šis rišiklio kiekis gali būti dar mažesnis, jei rupiu dispersiniu komponentu panaudojamas sumaltas žvyras arba sumaltas akmuo. Sumalus gaunami mišiniai, kuriuos galima sutankinti.

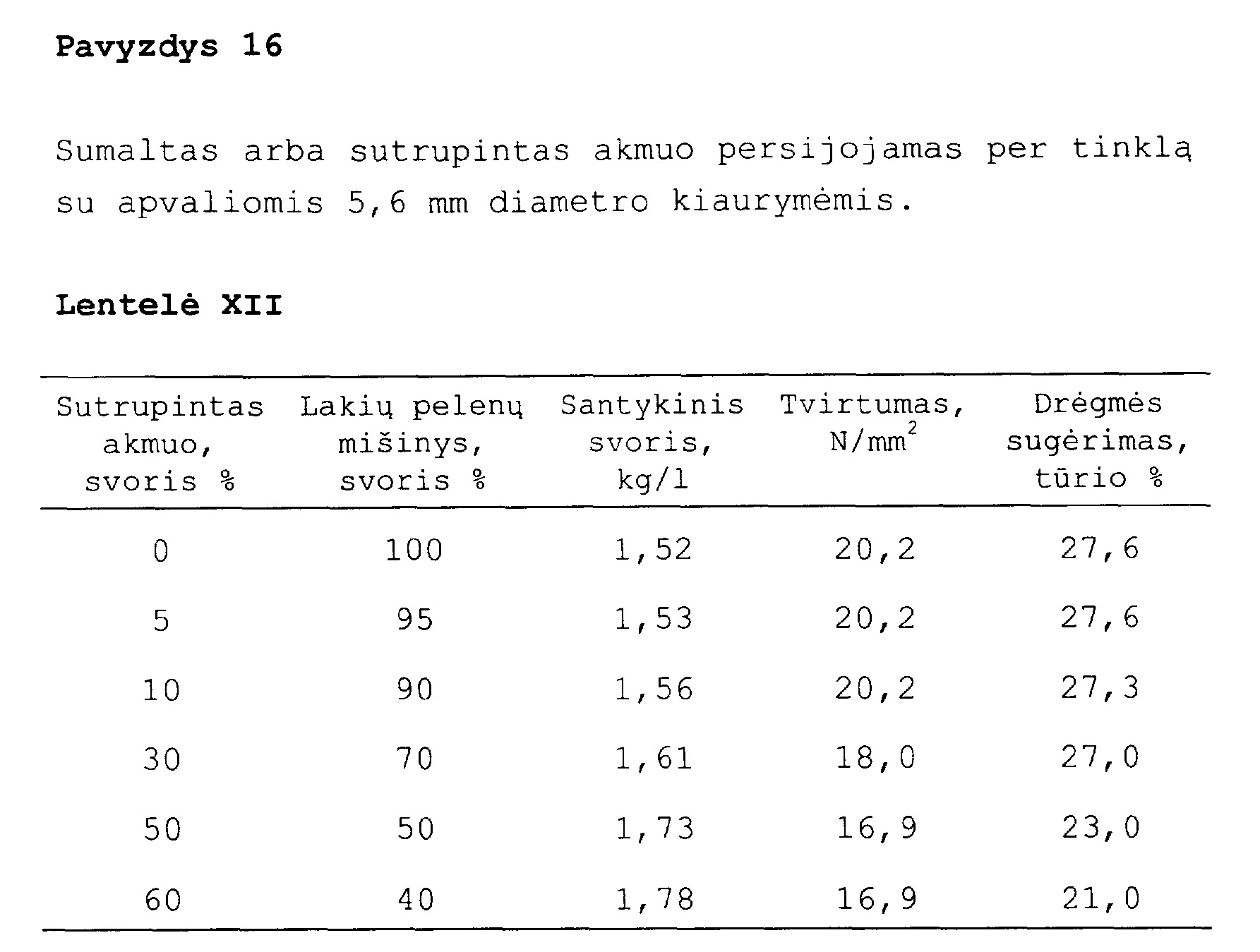

[0067]
[0068] Eksperimento metu betonas buvo suskaldytas i, rupias daleles ir dalis minėtų dalelių buvo sumalta, vidutini, jų dydi, sumažinant iki 300 mikronų. Šitaip sumaltas betonas laisvame būvyje turi, kaip pasirodė, žymų kieki, nesureagavusio Ca(OH)2. Kuomet minėtas sumaltas betonas sumaišomas su lakiais pelenais ir vandeniu, gaunamas sukietinamas mišinys, kuris gali veikti kaip medžiaga, sudaranti rupių dalelių matricą.
[0069] Tokiu būdu gautas sukietinamas mišinys sumaišomas su likusiomis rupiomis betoninėmis dalelėmis. Iš tokiu bū-du gautos masės formuojami nesukietinti statybiniai elementai. Atlikus sukietinimą, statybiniai elementai igijo savybes, gerai susiderinančias su savybėmis, gau-tomis pavyzdyje 11, lentelėje VII pateikto eksperimento metu.
[0070] Buvo pakartoti ankstesniojo pavyzdžio eksperimentai. Vietoje betono dabar buvo panaudojamos plytų nuolaužos. Sumaltos plytų smulkios dalelės turi rišančias savybes. Sukietinti elementai turėjo tokias pačias savybes, kaip ir pavyzdyje 11, lentelėje VII pateiktame eksperimente.
[0071] Iš to, kas buvo išdėstyta, aišku, kad dviejų nesu-kietintų granuliatų, gautų sumaišius lakius pelenus ir kietą rupią medžiagą, surišimas pilnai įmanomas naudojant mišini,, kuri, sudaro lakūs pelenai, kalkės ir vanduo, o taip pat, pageidaujant, kitos medžiagos.
1. Statybinio elemento pagaminimo būdas, formuojant lakių pelenų, gesintų kalkių, vandens ir rupių dalelių mišinį ir sudarant nesukietintą statybini, elementą, jį sukietinant kaitinimo būdu atmosferoje, turinčioje vandens garus, besiskiriantis tuo, kad suformuoja mišinį iš, mažiausiai, lakių pelenų, kalcio hidroksido arba medžiagos, kuri gali būti paversta į kalcio hidroksidą, ir vandens, mišinį, pageidaujant, iš dalies granuliuoja, ir po to minėtą sukietinamą mišinį sumaišo su rupia dispersine medžiaga ir atlieka elementų sukietinamą maksimalioje 100°C temperatūroje atmosferos slėgyje.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad medžiagą, kurią sudaro rupios dalelės, parenka iš:a)medžiagų, įprastų statybinių elementų pramonėje,b)minėto sukietinamo mišinio, kurį sudaro lakūs pelenai, kalcio hidroksidas arba medžiaga, kuri gali būti paversta į kalcio hidroksidą, ir vanduo, gra-nulių, arbac)įprastos medžiagos ir granuliuoto mišinio, kurį sudaro lakūs pelenai, kalcio hidroksidas arba medžiaga, kuri gali būti paversta į kalcio hidroksidą, ir vanduo, mišinių.
a)medžiagų, įprastų statybinių elementų pramonėje,b)minėto sukietinamo mišinio, kurį sudaro lakūs pelenai, kalcio hidroksidas arba medžiaga, kuri gali būti paversta į kalcio hidroksidą, ir vanduo, gra-nulių, arbac)įprastos medžiagos ir granuliuoto mišinio, kurį sudaro lakūs pelenai, kalcio hidroksidas arba medžiaga, kuri gali būti paversta į kalcio hidroksidą, ir vanduo, mišinių.3. Būdas pagal 2 punktą, besiskiriantis tuo, kad granuliuotą mišinį, kurį sudaro lakūs pelenai, kalcio hidroksidas arba medžiaga, kuri gali būti paversta į kalcio hidroksidą, ir vanduo, ir kuris sudaro, mažiausiai, rupios dispersinės medžiagos dalį, su-kietina prieš formuojant jį į nesukietintą statybinį elementą.
4. Būdas pagal 1-3 punktą, besiskiriantis tuo, kad naudoja lakius pelenus, kuriuos sudaro grynas kalcio oksidas, ir kad minėtus lakius pelenus, pageidaujant, sumaišo su lakiais pelenais, kurių sudėtyje yra kitoks kalcio oksido kiekis, kad gautų vidutini pageidaujamą kalcio oksido kieki.
5. Būdas pagal 4 punktą, besiskiriantis tuo, kad naudoja lakius pelenus, kurių sudėtyje taip pat yra kalcio sulfatas.
6. Būdas pagal vieną arba kelis iš 1 - 5 punktų, besiskiriantis tuo, kad kalcio hidroksido arba medžiagos, kuri gali būti paversta i, kalcio hid-roksidą, kiekis sukietinamame mišinyje sudaro apie 25% svorio viso lakių pelenų ir kalcio hidroksido arba medžiagos, kuri gali būti paversta į kalcio hidroksidą, kiekio atžvilgiu.
7. Būdas pagal vieną arba kelis iš 1 - 6 punktų, besiskiriantis tuo, kad formuojant sukietinamą mišinį, kuri sudaro lakūs pelenai, kalcio hidroksidas arba medžiaga, kuri gali būti paversta i, kalcio hidroksidą, ir vanduo, temperatūrą pakelia virš 90°C, ir, pasiekus šią temperatūrą, maišymą tęsia vieną minutę.
8. Būdas pagal vieną arba kelis iš 1 -7 punktų, besiskiriantis tuo, kad svorinis santykis tarp rupios dispersinės medžiagos kiekio ir likusios mišinio dalies, iš kurios suformuotas statybinis elementas, yra tarp 100:1 ir 1:100.
9. Būdas pagal 2 arba 3 punktą, besiskiriantis tuo, kad sukietinamą mišinį, kuri sudaro lakūs pelenai, kalcio hidroksidas arba medžiaga, kuri gali būti paversta i, kalcio hidroksidą, ir vanduo, iš dalies pakeičia žaliava, įprasta silikatinės plytos gamyboje, pavyzdžiui, gesintomis kalkėmis ir smėliu, be to, pas-tarąjį, pageidaujant, galima sumaišyti su kvarciniais miltais, o rupią dispersinę medžiagą sudaro lakių pelenų, kalcio hidroksido arba medžiagos, kuri gali būti paversta i, kalcio hidroksidą, ir vandens granuliuotas mišinys.
10. Būdas pagal 2 arba 3 punktą, besiskiriantis tuo, kad sukietinamą mišinį, kuri, sudaro lakūs pelenai, kalcio hidroksidas arba medžiaga, kuri gali būti paversta i, kalcio hidroksidą, ir vanduo, iš dalies pakeičia kalkėmis, naudojamomis betono gamyboje, o rupią dispersinę medžiagą sudaro lakių pelenų, kalcio hidroksido arba medžiagos, kuri gali būti paversta d, kalcio hidroksidą, ir vandens granuliuotas mišinys.
11. Būdas pagal vieną ar kelis ankstesnius punktus, besiskiriantis tuo, kad statybini, elementą suformuoja i, tokio pat dydžio pusfabrikati, kaip ir sukietintą elementą ir kad formavimą atlieka panaudojant įtaisus, įprastus betoninių ir/arba silika-tinių plytų gamyboje.
12. Statybinis elementas, besiskiriantis tuo, kad statybinis elementas yra gautas panaudojant būdą, nurodytą viename ar keliuose ankstesniuose 1 - 11 punktuose.
