[LT] Išradimas priklauso priešgaisrinei apsaugai ir jame aprašytas ugnies gesinimo įrenginys ir būdas, naudojant nedegų skystį, pavyzdžiui, vandenį, gaisrų gesinimui, sudarant dulksną iš nedidelio skysčiokiekio, slegiant jį mažu spaudimu. Šio išradimo ugnies gesinimo įrenginiu gaisras uždarame kambaryje ar panašioje vietoje gali būti visiškai užgesintas per 30 s, naudojant kelis purkštuvus, kurių kiekvienas dulksnos sudarymui išpurškia apie 0,4 litrus vandens 20 barų slėgiu, vienu purkštuvu išpurškiant apie 2,65 m³.@Ugnies gesinimo įrenginys skirtas naudojimui uždarose patalpose, pavyzdžiui, mašinų skyriuose, siurblinėse, kompiuterių patalpose, sandėliuose ir pan.
[EN] A fire extinguishig apparatus producing a mist of water vapour with a median droplet diameter of between 50 and 500 micron for extinguishing fires in a confined risk area. The mist being generated through nozzles operating at <2000 kPa (i.e. low pressure). The fire extinguishing apparatus using less 1.0 litres of water per cubic meter of the risk area in which the fire is contained (i.e. a small volume of water).
[0001] Išradimas priklauso priešgaisrinei apsaugai ir jame aprašytas ugnies gesinimo įrenginys ir būdas, naudojant nedegų skystį, pavyzdžiui, vandenį, A ir B klasės gaisrų gesinimui, sudarant dulksną iš santykinai nedidelio skysčio kiekio, slegiant jį santykinai mažu spaudimu. Ugnies gesinimo įrenginys skirtas naudojimui uždarose patalpose, pavyzdžiui, mašinų skyriuose, siurblinėse, kompiuterių patalpose, sandėliuose ir pan. Konkrečiai, šis išradimas priklauso ugnies gesinimo įrenginiui, kuris skirtas naudojimui vietoje dabar egzistuojančio įrenginio, naudojančio nuodingą elementą HALON.
[0002] Toliau išradimas bus aprašytas su nuoroda į tai, kad gaisro gesinimo skysčiu naudojamas vanduo, tačiau galima naudoti kitus nedegius skysčius, kurie garuodami sugeria šilumą.
[0003] Yra žinomi trys pagrindiniai faktoriai, turintys įtakos gaisrui. Tai - šiluma, deguonis ir degalai, kurių tarpusavio ryšys grafiškai pavaizduotas fig. 6. Paprastai, gesinant gaisrus, ugniagesiai stengiasi pašalinti bent vieną iš šių trijų būtinų degimui faktorių. Jie naudoja vandenį, CO2, Halon, sausus cheminius elementus arba putas. Vanduo atšaldo degalus, o anglies dvideginis neutralizuoja deguonį.
[0004] Kitas gaisro aspektas yra grandininė degimo reakcija, pažymėta apskritimu, į kurį įeina trikampis, kaip parodyta fig. 6. Grandininę degimo reakciją užtikrina skilusios degimo proceso metu sudėtinės dalys, turinčios esminės įtakos tolesniam degimui. Halon pats savaime prisiriša prie laisvųjų sudėtinių daliu ir, nutraukdamas grandininę degimo reakciją, sustabdo tolesnį degimą.
[0005] Pagrindinis vandens trūkumas yra tai, kad jo reikia labai daug, gesinant gaisrą, o tai sukelia žymius sugriovimus. Be to, kai kuriais atvejais, neįmanoma turėti pakankamo vandens kiekio. Anglies dvideginis ir Halon turi tą trūkumą, kad visi žmonės turi būti evakuoti iš jg užimamos patalpos, kadangi jie neturės kuo kvėpuoti. Todėl gaisrininkai, naudojantys šiuos gesinimo agentus, privalo naudotis kvėpavimo aparatais. Be to, naudojant CO2 ir Halon, bet kuri gesinamos patalpos ventiliacija turi būti uždaryta. Halon dar turi ir tą trūkumą, kad yra labai toksiškas ir kenksmingas aplinkai. Todėl Halon panaudojimas gaisrų gesinimui yra nuodingas daugelyje atvejų.
[0006] Siuo išradimu pašalinami aukščiau išvardinti trūkumai, naudojant nedegų skystį, tokį, kaip vanduo, garų ir degalų temperatūros sumažinimui, deguonies pašalinimui ir grandininės degimo reakcijos nutraukimui. T. y., skystis nepašalina degalų, bet paveikia visas degimo proceso dalis. Išradimo esmę sudaro santykinai smulkios skysčio, pvz. vandens, dulksnos sudarymas, kuri garuodama išsiplečia ir išstumia deguonį. Po to vandens dulksna sugeria degalų garų ir pačių degalų karštį. Taip pat dulksna nutraukia grandininę degimo reakciją, paveikdama laisvąsias dalis. Be to, dulksna pasižymi ugnį slopinančiomis ir atšaldančiomis sąvybėmis bei tuo nelauktu rezultatu, kad santykinai nedidelis vandens kiekis gali būti užtikrintai panaudotas A ir B klasės gaisrų bei elektros gaisrų gesinimui.
[0007] Dulksna, sudaroma šio išradimo ugnies gesinimo įrenginiu, nėra vanduo, pilamas ant ugnies. Jos veikimas yra labiau artimas dujinėms ugnies gesinimo priemonėms, tokioms, kaip CO2 ar Halon.
[0008] Sie nelaukti rezultatai atsiranda dėka labai greito skysčio dulksnos ( kurios dalelių dydis siekia 50 - 500 mikronų) garavimo, garuojančio vandens karščio sugėrimo charakteristikų, smulkios dulksnos sąvybės sumažinti karščio perdavimą nuo ugnies link apsupančių objektų ir dulksnos sąvybės išstumti deguonį. Tai atsitinka dėl greito vandens virtimo garais.
[0009] šio išradimo ugnies gesinimo įrenginiu gaisras uždarame kambaryje ar panašioje vietoje gali būti visiškai užgesintas per 30 sek., naudojant kelis purkštuvus, kurių kiekvienas dulksnos sudarymui išpurškia apie 0, 4 litrus vandens 20 bar slėgiu, vienu purkštuvu išpurškiant apie 2, 65 m3. Tai yra labai mažas vandens išeikvojimas gaisro gesinimui, lyginant su ankstesniais metodais.
[0010] Sio išradimo objektas yra ugnies gesinimo įrenginys, sudarantis dulksną iš nedegaus skysčio, kurio santykinai nedideli kiekiai naudojami degimo proceso nutraukimui uždarose patalpose.
[0011] Pagal vieną šio išradimo aspektą ugnies gesinimo įrenginį, skirtą gaisro gesinimui ir patalpinamą rizikos zonoje, sudaro: - rezervuaras su nedegiu skysčiu; - purškimo priemonės, skirtos skysčio išpurškimui į rizikos zoną. Purškimo priemonės sudaro vandens lašelių pavidalo dulksną, kuri padidina skysčio gebą užgesinti gaisrą; - slėgimo priemonės, skirtos skysčio išstūmimui iš rezervuaro ir išpurškimui per purkštuvus, sudarant dulksną; - davikliai, pranešantys apie gaisrą rizikos zonoje; - valdymo priemonės, sujungtos su davikliais, skirtos slėgimo priemonig, išsturniančių skystį iš rezervuaro, valdymui;
[0012] Pagal kitą šio išradimo aspektą ugnies gesinimo būdą sudaro: - purkštuvų nukreipimas į rizikos zoną; - slegiamo nedegaus skysčio išpurškimas per purkštuvus, sudarant lašelių pavidalo dulksną, kuri, savo ruožtu, sudaro netinkamą degimui atmosferą.
[0013] Geriausiu atveju purškimo priemones sudaro daugybė tarpusavyje sujungtų vamzdžiais purkštuvų.
[0014] Geriausiu atveju dulksnos lašelių vidutinis skersmuo siekia arba yra mažesnis nei 500 mikronų.
[0015] Paprastai vanduo išstumiamas rezervuare laikomomis suspaustomis dujomis, pvz. sausu azotu. Jos laikomas rezervuare suspaustos apie 20 bar slėgiu, paruoštos ugnies gesinimo įrenginio darbui.

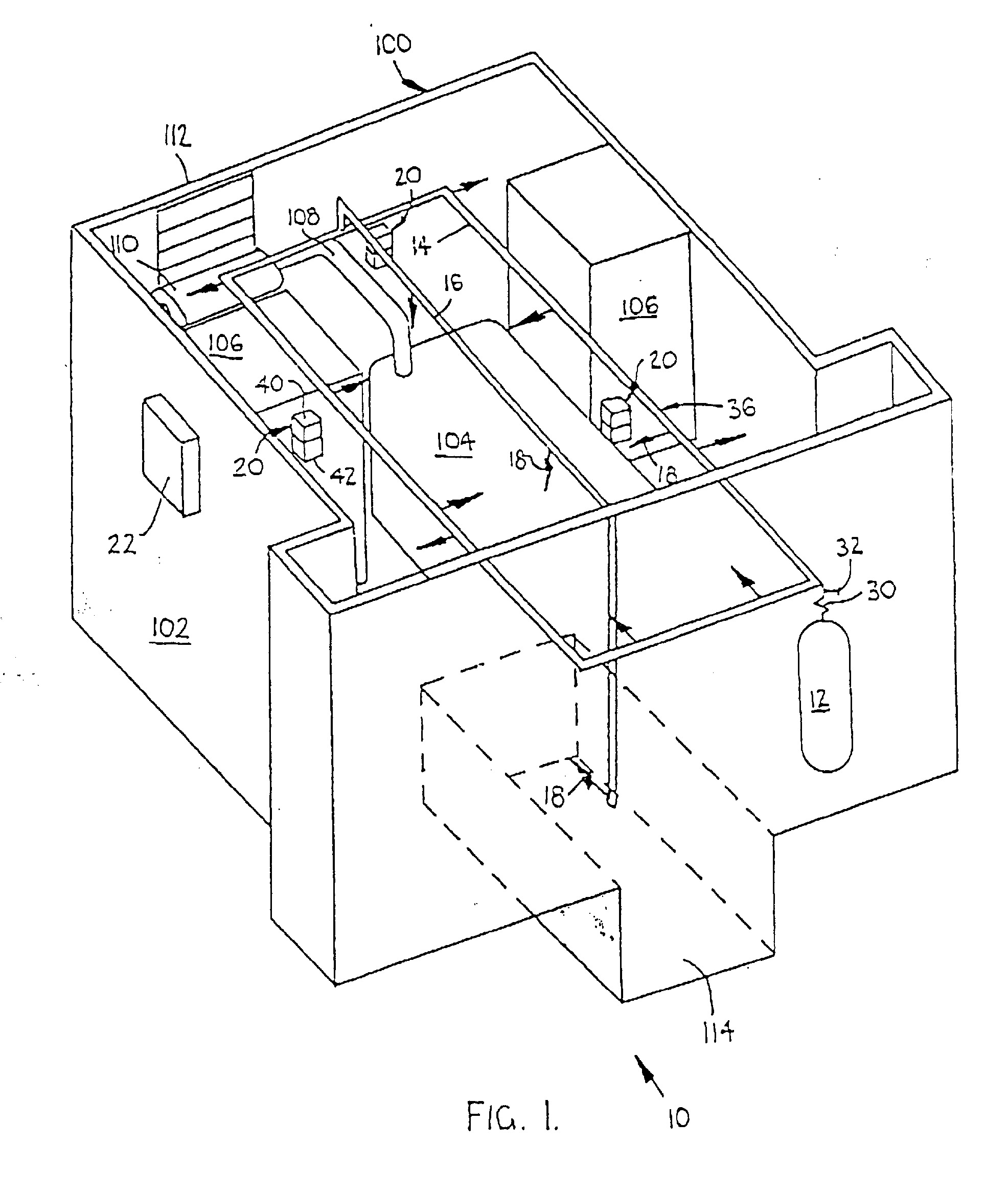

[0016] Toliau pavyzdinis šio išradimo įgyvendinimas bus aprašytas su nuoroda į pridedamus brėžinius, kuriuose: Fig. l yra perspektyvinis laivo mašinų skyriaus vaizdas iš viršaus su sumontuotu jame šio išradimo ugnies gesinimo į renginiu; Fig. 2 yra grafikas, parodantis šio išradimo ugnies gesinimo įrenginio galimybes bandymo metu, gesinant padegtą izopropanolį, benziną ar dizelinį kurą; Fig. 3 yra grafikas, palyginantis ugnies gesinimo įrenginio galimybes, gesinant degantį benziną anglies dvideginiu arba vandeniu; Fig. 4 yra grafikas, parodantis didžiausias gaisro, gesinamo šio išradimo įrenginiu, temperatūros charakteristikas; Fig. 5 pavaizduotas kaskadinis bandymų įtaisas, palengvinantis ugnies gesinimo įrenginio išbandymą; Fig. 6 pavaizduotas degimo trikampis ir grandininės ugnies degimo reakcijos apskritimas. Fig. l parodytas ugnies gesinimo įrenginys 1, turintis slėgimo konteinerį 2, vamzdžius 3 ir 4, purkštuvus 5, gaisro detektorius 6 ir valdymo skydą 7.
[0017] Taip pat fig. 1 parodytas mašinų skyrius 8, apjuostas siena 9, kurios viduje yra variklis 10, kuro rezervuarai 11, išmetimo vamzdis 12, duslintuvas 13, šilumokaitis 14 ir sraigto veleno skyrius 15. Mašiny skyrius 8 yra tipiškas laivo mašiny skyriaus išplanavimas.
[0018] Konteineris 2 yra pagamintas iš cinkuoto metalo ir gali atlaikyti 3000 kPa slėgi. Konteineris 2 turi distiliuoto vandens slėgtuvą, kuriame slėgimą sudaro sausas azotas. Konteinerio 2 talpa - nuo 5 iki 30 litry. Konteinerio 2 talpa gali būti ir kitokia, tačiau šio išradimo dėka ji yra žymiai mažesnė, nei ankstesnių konteinerių.
[0019] Slėgimo konteineris 2 yra patalpintas betarpiškai ant sienos 9. Jis turi valdymo vožtuvą 16, sumontuotą jo išėjime, valdanti slegiamo vandens išstūmimą iš konteinerio 2. Valdymo vožtuvas 16 gali būti sužadintas elektriniu arba mechaniniu būdu ir jo veikimas gali būti automatinis arba valdomas rankiniu būdu.
[0020] Vamzdžiai 3 ir 4 sudaro vandentiekio sistemą 17, sujungtą su vandens tekėjimo greičio valdymo vožtuvu 18, kiekvienas vamzdis turi daugybę purkštuvų 5. Vamzdžiai 3 ir 4 bei purkštuvai 5 yra strategiškai išdėstyti apie mašinų skyrių 8, kas aprašyta žemiau. Be to, purkštuvai 5 yra nukreipti nuo vamzdžių 3 ir 4 strateginėmis kryptimis. Pavyzdžiui, purkštuvai 5 yra nukreipti taip, kad užtikrintų slegiamo vandens išpurškimą iš konteinerio 2 i visas mašiny skyriaus 8 zonas, sukoncentruojant vandens srautą didžiausio pavojaus zonoje. Geriausiu atveju vamzdžiai 3 ir 4 yra išvedžioti apie mašinų skyriaus 8 stogą ir į sraigto veleno skyrių 15. Purkštuvai 5 yra nukreipti žemyn ir/ arba vamzdžių 3 ir 4 išorėn. Vandentiekio sistema 17 yra sujungta su slėgimo konteineriu 2 lanksčiu vamzdžiu, jos vamzdžių vidinis skersmuo yra ne mažesnis nei 12 mm. Vandentiekio sistema 17 gali atlaikyti mažiausiai 3000 kPa vidinį slėgį. Ji yra išvedžiota ratu ir neturi galų.
[0021] Purkštuvai 5 yra pagaminti iš bronzos ar nerūdyjančio plieno ir turi sūkurinę kamerą ir pailgą kūginį įėjimo filtrą. Sūkurinė kamera pagerina praeinančio per ją vandens išpurškimą, o filtras neleidžia užkimšti sūkurinę kamerą pašalinėmis medžiagomis. Purkštuvai 5 išpurškia lašelius, kurių dydis siekia nuo 50 iki 500 mikronų, dažniausiai nuo 250 iki 400 mikronų. Purkštuvų 5 išpurškimo kampas yra maždaug 80°, esant 2000 kPa ( 20 bar) slėgiui. Be to, purkštuvų 5 mažiausias angos dydis yra apie 1 mrn2 . Slegiamas skystis išpurškiamas purkštuvais 5, suformuojant tuščiavidurio kOgio formos vienodai pasiskirsčiusių smulkių vandens lašelių srautą. Siame išradime naudojami jau užregistruoti UNIJET purkštuvai. Toliau apibūdintos kai kurių purkštuvų charakteristikos:

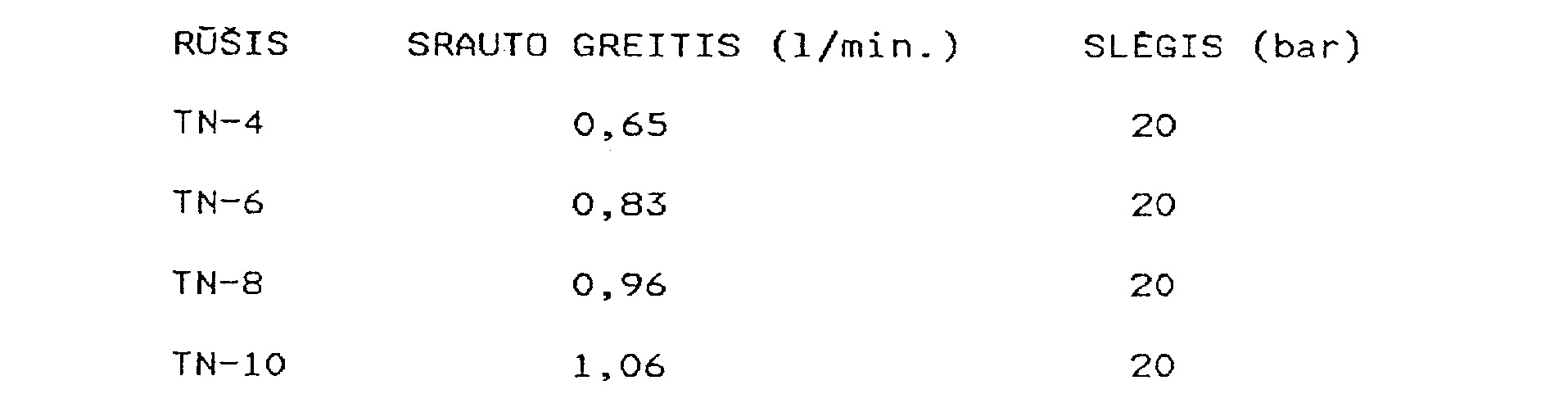

[0022] Purkštuvų 5, naudojamų mašinų skyriuje 8, rūšis ir dydis priklauso nuo kelių faktorių ir apskaičiuojami pagal pavyzdį 1.
[0023] Purkštuvų 5 skaičiaus ir rūšies nustatymui gali būti atlikti sekantys paskaičiavimai. Terminai reiškia: G. V. - bendras rizikos zonos tūris ( aukštis H * plotis W * ilgis L) ; N. V. - grynas tūris, kuris lieka atėmus iš bendro rizikos zonos tūrio visus jame esančius kietus objektus; W. R. - vandens kiekis litrais, reikalingas išpurškimui į rizikos zoną; N. N. - purkštuvų skaičius, reikalingas tolygiam dulksnos išpurškimui į rizikos zoną;90FR - vandens kiekis, pratekantis per kiekvieną purkštuvą 5 per 90 sekundžių, esant 20 bar slėgiui ( paprastai 1. 26 litrai) ; C. F. - eksperimento keliu nustatytas kompensavimo koeficientas kiekvienam purkštuvo 5 srauto greičiui:
[0024] W. V. - vandens tūris m3 ( pvz. W. R./ 1000) ;
[0025] P. V. - vandens garų išsiplėtimo laipsnis ( pvz. 1700 *
[0026] W. V.) ;
[0027] P. F. B. - sudegusio kuro šalutiniai produktai, nurodo c o 2 ir H2O kiekį, atsirandantį dujų pavidalu kuro degimo metu, pvz. visiškai sudegus 212 gramų C15H32 ( dizelinis kuras) atsiranda maždaug 1525 litrai CO2 ir H2O, ir maždaug 1284 litrai CO2 ir H2O, sudegus panašiam kiekiui CsHio ( benzinas) ;
[0028] Reikalingas vandens kiekis ir purkštuvų 5 skaičius apskaičiuojami vėliau pagal formulę:

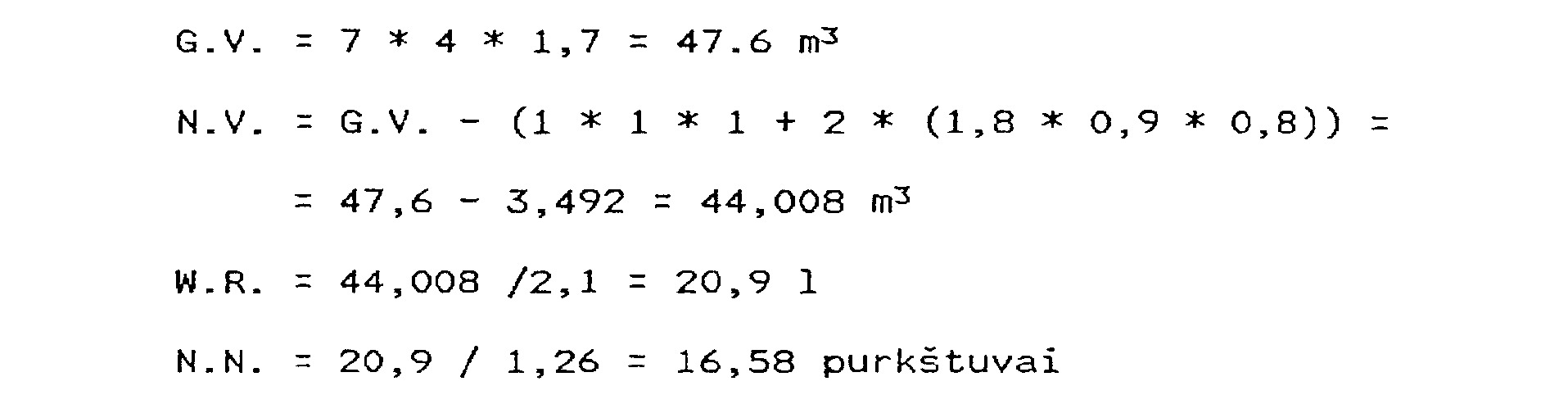

[0029] Jei rizikos zonos išmatavimai yra 7rn * 4m * l, 7m, o jos viduje - trys objektai, vieno išmatavimai yra lm * lm * lm, kitų dviejų - l, 8m * 0, 9m * 0, 8m, ir naudojami TN- 6 rūšies purkštuvai 5, jų skaičius apskaičiuojamas sekančiai:
[0030] Pastaba: visuomet apvalinama iki artimiausio sveiko skaičiaus, t. y. šiuo atveju N. N. yra 17, reikalingas vandens kiekis turi būti suderintas atitinkamai ( t. y. šiame pavyzdyje W. R. yra 21, 0 litrai).
[0031] Gaisro detektorių 6 sudaro nustatytos temperatūros gaisro detektorius 19 ir gaisro temperatūros kitimo greičio detektorius 20. Nustatytos temperatūros detektorių 19 paprastai sudaro bimetalinė juostelė su strypu, kuris pakelia membraną ir sujungia kontaktus, kuomet aplinkos temperatūra pakyla virš nustatytos temperatūros. Paprastai nustatytos temperatūros ribos yra tarp 60 ir 100°C. Gaisro temperatūros kitimo greičio detektorių 20 paprastai sudaro membrana ir oro kamera, kamera praleidžia orą per vamzdelį membranoje, esant santykinai mažam temperatūros kilimo greičiui, tačiau membrana pakyla ir sujungia kontaktus, greitai kylant gaisro temperatūrai. Paprastai gaisro temperatūros kitimo detektorius 20 yra sureguliuotas taip, kad pradėtų veikti, kai gaisro temperatūros didėjimo greitis viršija 9°C per minutę.
[0032] Taip pat detektoriai 6 turi dūmų detektorius. Dūmų detektoriai yra sumontuoti taip, kad užfiksuotų bet kokius dūmus, išeinančius į orą už rizikos zonos ribų.
[0033] Valdymo skydas 7 yra sumontuotas taip, kad būtų lengvai pasiekiamas gaisro atveju. Pavyzdžiui, valdymo skydas 7 gali būti sumontuotas mašinų skyrių 8 juosiančios sienos 9 išorinėje pusėje. Valdymo skydas 7 turi laidinę defekto nustatymo monitorinę sistemą ir paleidimo sistemą. Defekto nustatymo monitorinė sistema kontroliuoja laidinį ryšį su gaisro detektoriais 6 ir valdymo vožtuvais 16 ir 18, defektuodama grandinės nutraukimus, trumpus sujungimus ir pasikeitusias laidumo sąlygas. Valdymo skydas 7 taip pat kontroliuoja slėgį konteineryje 2 ir signalizuoja, slėgiui kritus žemiau nustatytos reikšmės. Paleidimo sistema yra " detonatorius", kuris priverčia valdymo vožtuvus 16 ir 18 išleisti suspaustą vandenį iš konteinerio 2. Paprastai valdymo skydas 7 turi uždengtą gaubtu dulksnos išpurškimo mygtuką. Šis dulksnos išpurškimo mygtukas yra reikalingas tam, kad rankiniu būdu išpurkšti vandenį iš konteinerio 2. Valdymo skydas 7 taip pat yra sujungtas su vizualine ir' garsine signalizacijomis, patalpintomis mašinų skyriuje 8.
[0034] Ugnies gesinimo įrenginys 1 yra sumontuojamas rizikos zonoje, tokioje, kaip mašinų skyrius 8, apskaičiavus, pirmiausia, reikalingą purkštuvų skaičių, jų rūšį ir reikalingą vandens kiekį, kaip parodyta Pavyzdyje 1. Tuomet purkštuvai 5 išdėstomi apie mašinų skyrių 8 išilgai vamzdžių 3 ir 4, sujungtų su slėgimo konteineriu 2 per valdymo vožtuvus 16 ir 18. Valdymo skydas 7 yra sumontuotas masinu skyriaus išorėje ir laidais sujungtas su gaisro detektoriais 6, valdymo vožtuvais 16, 18 ir garsine bei vizualine signalizacijomis.
[0035] Gaisro atveju ar staigiai pakilus temperatūrai mašinų skyriuje 8, sužadintas gaisro detektorius 19 ar 20 siunčia signalą valdymo skydui 7, o pastarasis - valdymo vožtuvams 16 ir 18, išleidžiantiems suspaustą vandenį iš konteinerio 2. Slegiamas vanduo teka vamzdžiais 3 ir 4 į purkštuvus 5. Vanduo prateka per purkštuvų 5 filtrą ir sūkurinę kamerą ir sudaro dulksną, kurios lašelių vidutinis skersmuo 250 - 500 mikronų. Vidutinis lašelių skersmuo yra lašelių dydžio išraiška viso išpurkšto skysčio atžvilgiu, tačiau 50% viso išpurkšto skysčio sudaro lašeliai, kurių skersmuo didesnis nei vidutinė reikšmė, ir 50% - kurių skersmuo mažesnis nei vidutinė reikšmė.

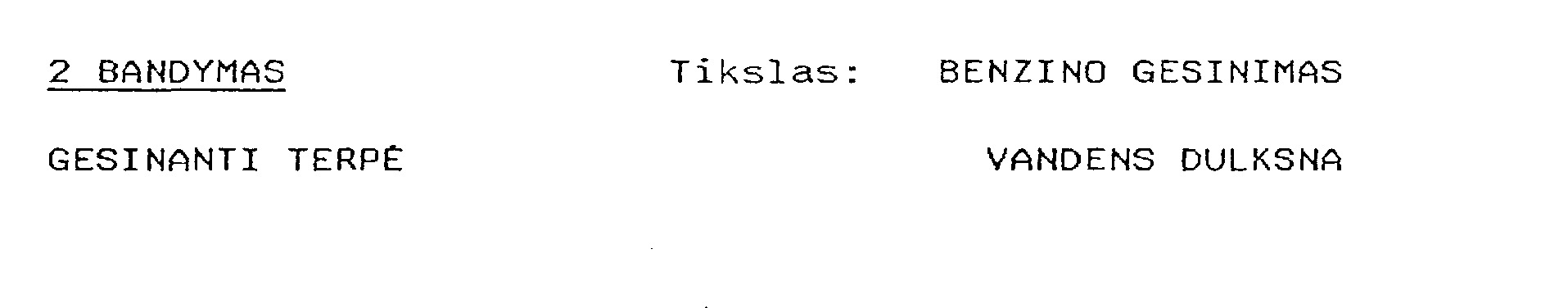

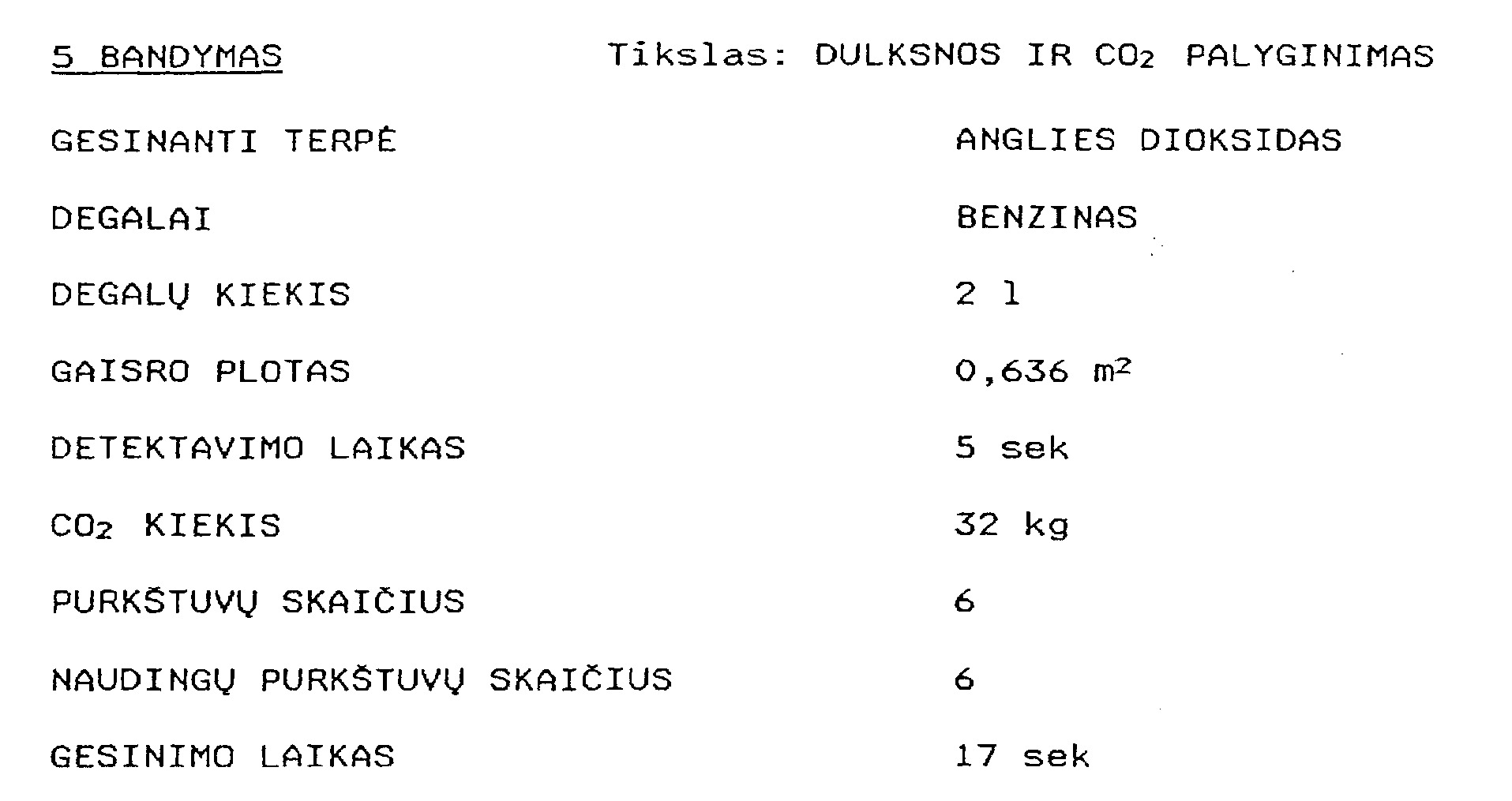

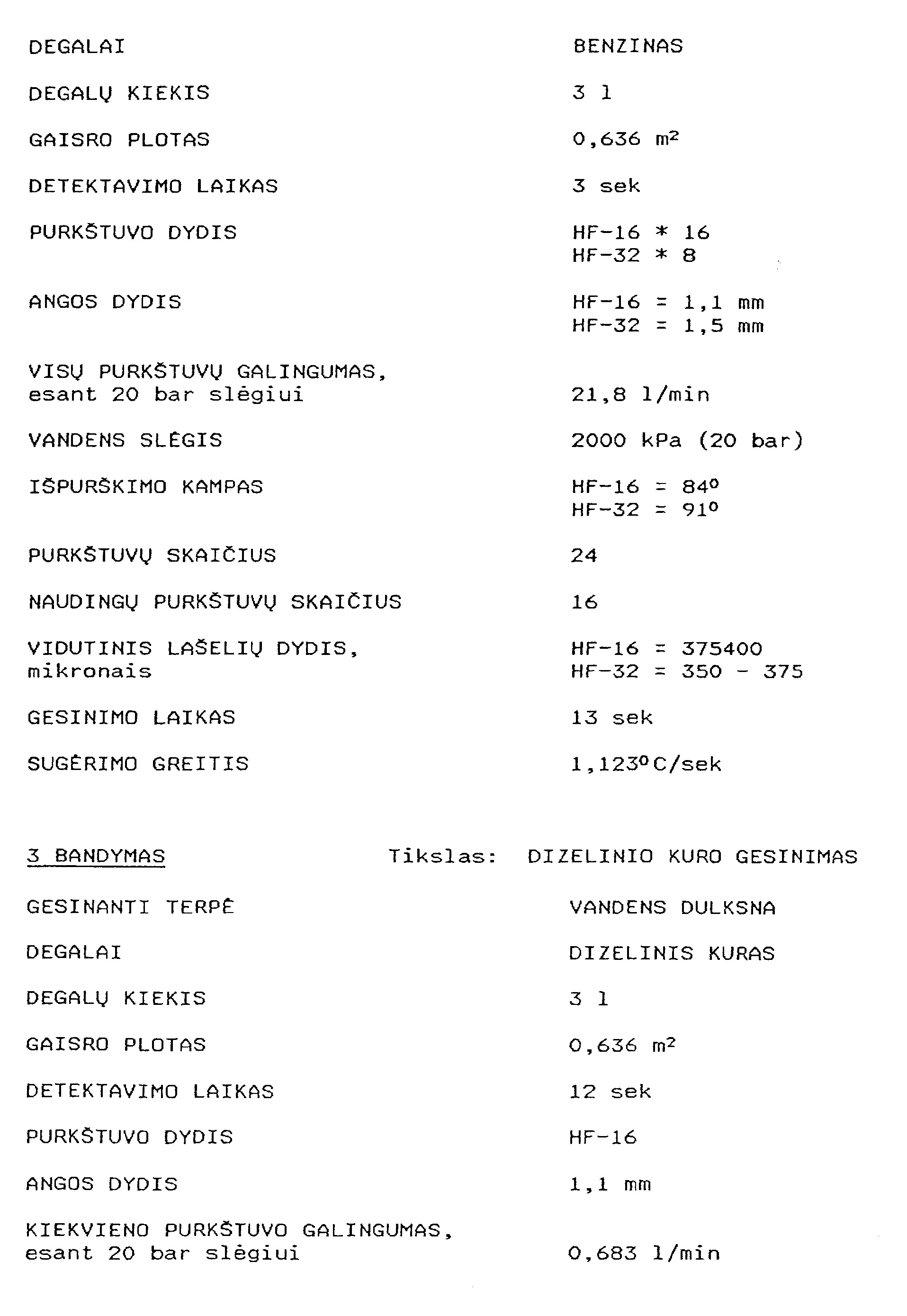

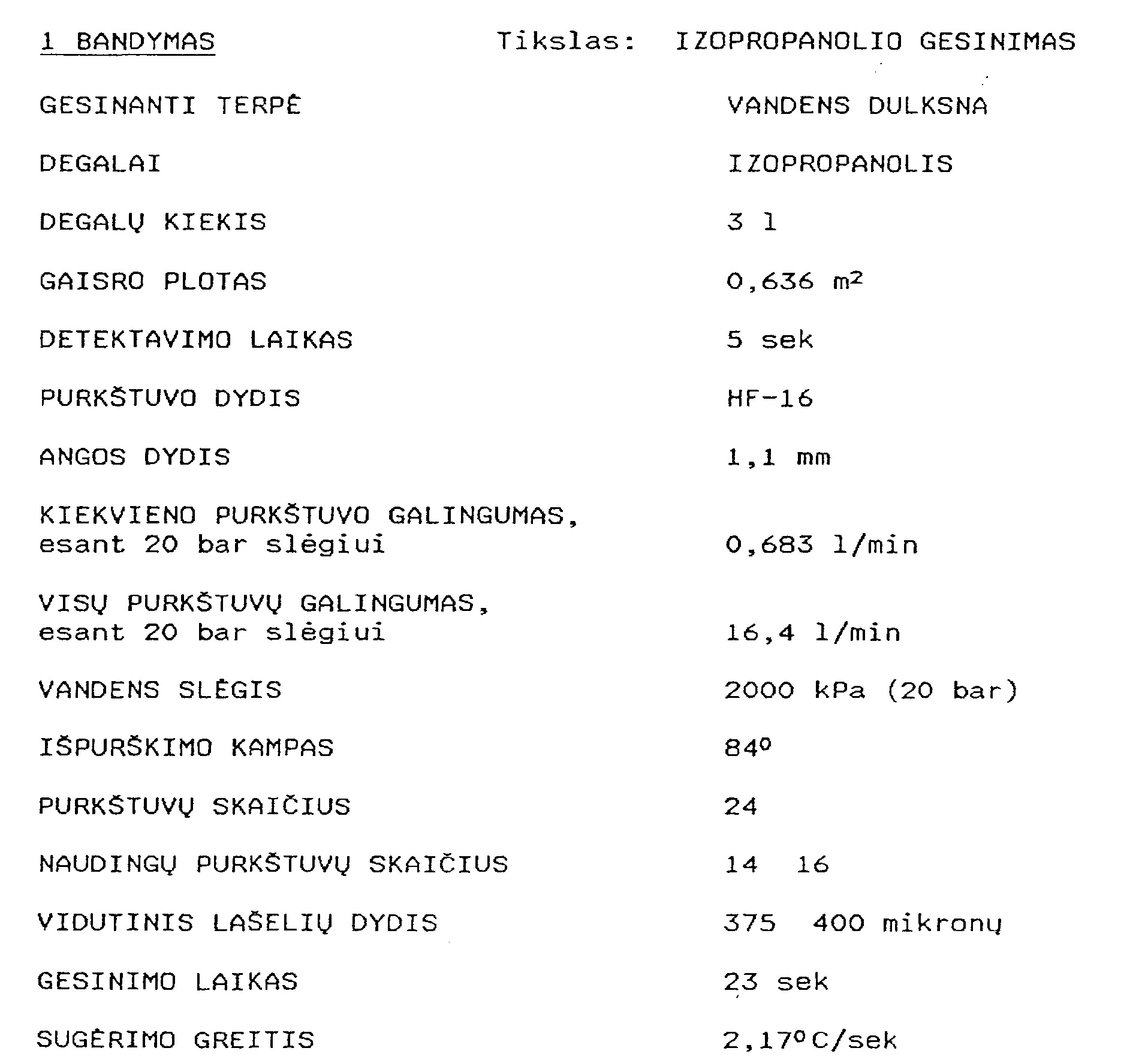

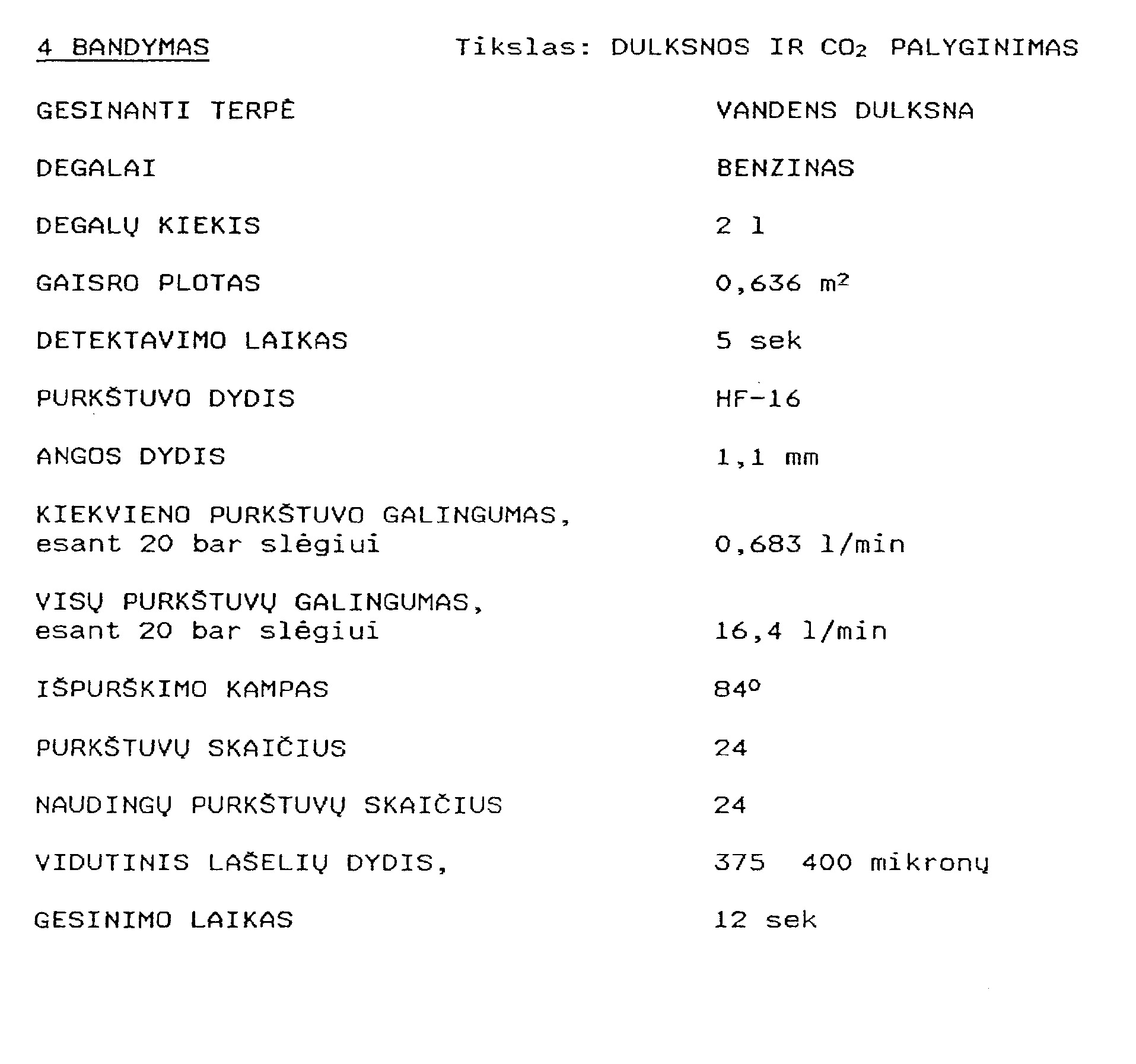

[0036] Sekantys bandymai buvo atlikti keturiasdešimties pėdų krovininiame konteineryje su atviromis viename gale durimis,
[0037] turinčiame daugybę purkštuvų 5, išdėstytų per vidurį

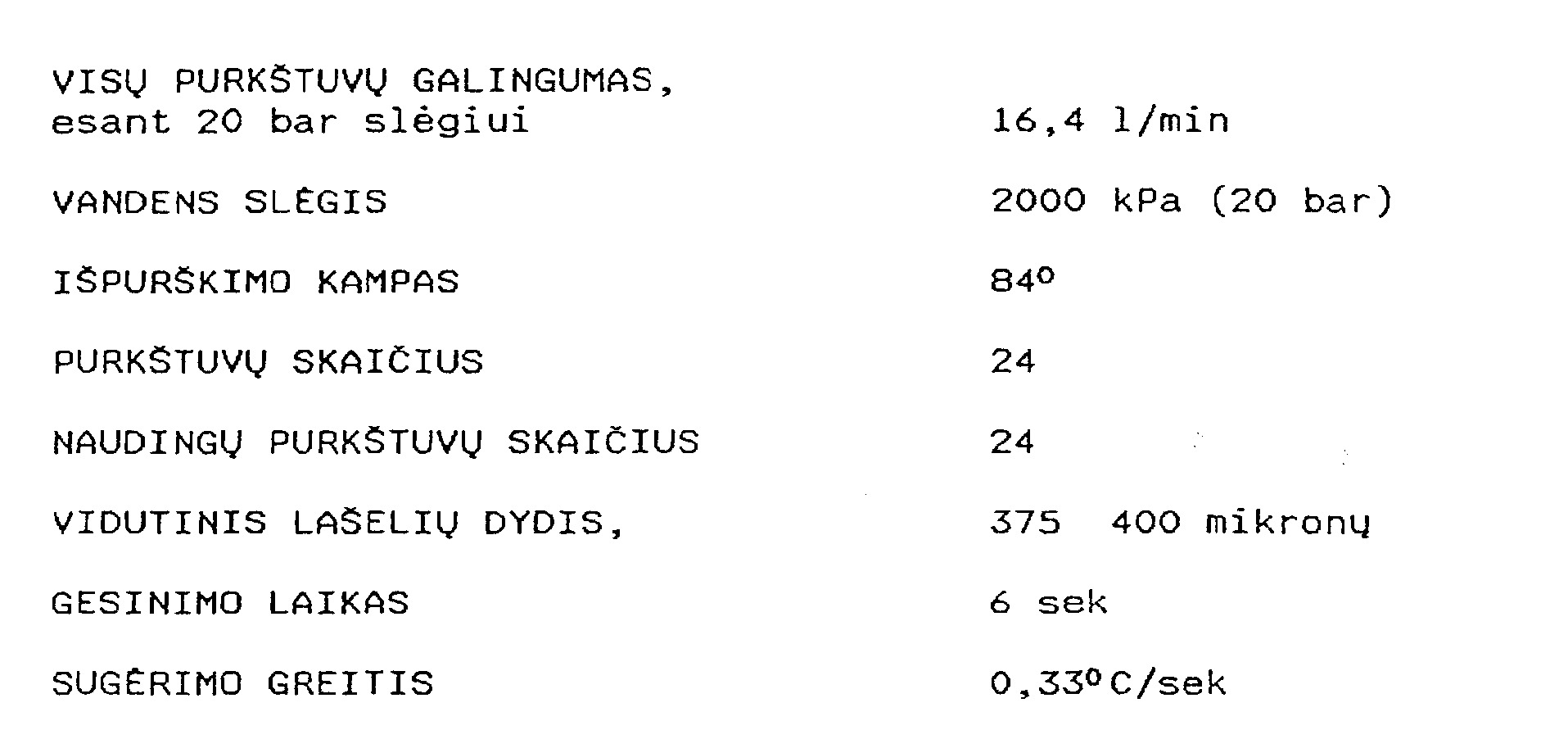

[0038] konteinerio šoninių sienų aukščio atžvilgiu. Padėklas su degalais buvo patalpintas ant konteinerio grindų beveik per visą jo ilgį. Bandymų rezultatai buvo sekantys:
[0039]
[0040] Naudingų purkštuvų 5 skaičius buvo mažesnis nei bendras purkštuvų skaičius, kadangi konteinerio durys buvo atviros.
[0041] Sis bandymas buvo atliktas, uždarius konteinerio duris.
[0042] Toliau šis bandymas vadinamas " dulksnos bandymu".

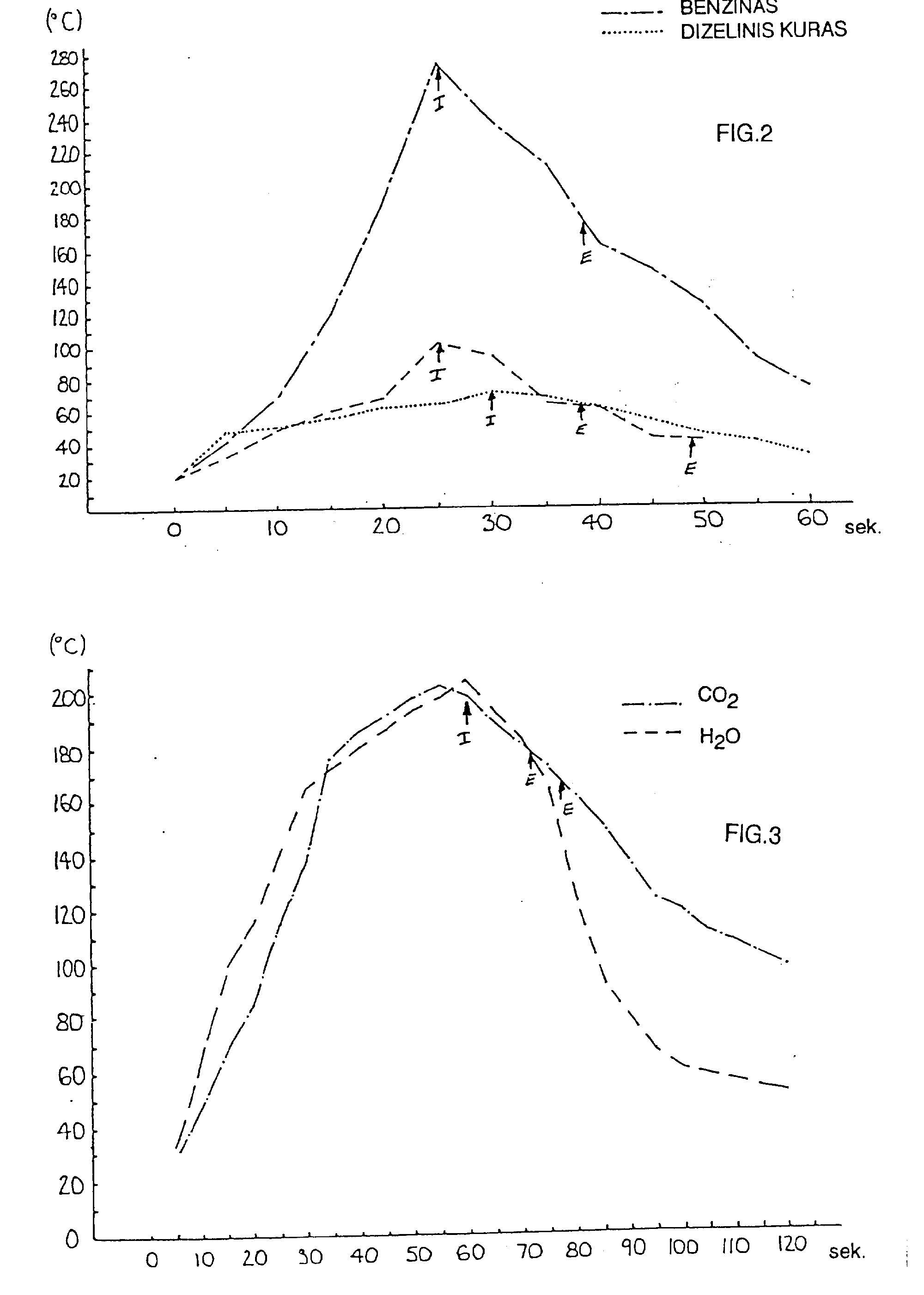

[0043] Bandymų metu kiekvieni degalai būdavo padegami ir jiems leidžiama degti 25 - 60 sekundžių, po to būdavo įjungiamas gaisro gesinimo įrenginys 1. Temperatūra konteinerio viduje buvo stebima nuo degalų uždegimo momento iki gaisro užgesinimo. Sie rezultatai grafiškai pavaizduoti fig. 2 ir 3. Fig. 2 atspindėti 1- 3 bandymų rezultatai, o 4 ir 5 bandymai grafiškai pavaizduoti fig. 3. Rodyklė " I" žymi degalų uždegimo laiką, rodyklė " E" - gaisro užgesinimo laiką.
[0044] Ugnies gesinimo įrenginio visų bandymų rezultatai pasižymi tuo, kad gaisras būdavo užgesintas per santykinai trumpą laiko tarpą, paprastai greičiau nei per 25 sek. Reikėtų pažymėti, kad temperatūros sumažinimo ugnies gesinimo įrenginiu 1 efektyvumas žymiai didesnis, nei naudojant gaisro gesinimui anglies dioksidą ( fig. 3). Tai įvyksta dėl to, kad temperatūra rizikos zonoje padidina vandens dulksnos tūrį, jai staigiai pereinant iš vandens būvio į garų būvį. Vandens garai užima 1700 kartų didesnį tūrį, nei vanduo, iš kurio jie buvo išgarinti. Taigi, vandens garai išstumia deguonį iš rizikos zonos ir stabdo degimą. Taip pat vanduo, keisdamas savo būvį iš skysčio į dujas, sugeria karštį 540 karty geriau, nei skystoje fazėje. Didėjant temperatūrai rizikos zonoje, sumažėja vandens specifinė trauka, dėl to padidėja vandens dalelių judėjimo greitis, sumažėja vandens dalelių dydis ir padidėja vandens tekėjimas per rizikos zoną. T. y., vandens dulksnos efektyvumas didėja, kylant temperatūrai rizikos zonoje. To nepavyksta padaryti jokiomis kitomis ugnies gesinimo priemonėmis.
[0045] Fig. 4 pavaizduotas temperatūros ir laiko grafikas, parodantis minimalias ugnies gesinimo įrenginio 1 operacines sąvybes. Užsidegimo periodas pažymėtas P, temperatūros stabilizavimosi periodas - ST ( paprastai lygus 90 sek.), kurio pabaigoje suveikia ugnies gesinimo įrenginys 1. Ugnis nuslopinama per periodą E, kuris paprastai yra trumpesnis nei 60 sek., ir konteineris 2 yra pilnai išeikvojamas per periodą D, kuris paprastai yra didesnis nei 90 sek. Užsidegimo periodo P metu temperatūra rizikos zonoje pakyla virš 300° C ir išsilaiko per visą temperatūros stabilizavimosi periodą ST. Paprastai temperatūra rizikos zonoje yra sumažinama stabilizavimosi periodo ST temperatūros atžvilgiu 40%, kol visai išeikvojamas konteineris 2. Galutinė temperatūra rizikos zonoje yra mažesnė nei 250°C. Fig. 2 ir 3 grafiškai pavaizduoti bandymų rezultatai, gauti šio išradimo ugnies gesinimo įrenginiu 1.
[0046] Aukščiau minėtas bandymas buvo atliktas fig. 5 parodytu kaskadiniu įtaisu 21. Kaskadinio padėklo 22 paskirtis - imituoti degalų varvėjimą ant karšto vamzdyno. Kaskadinį įtaisą 21 sudaro gana didelė - maždaug 1 m2 ploto - padėklinė dėžė 23, plokščias kaskadinis padėklas 22, kurio paviršiaus plotas maždaug 0, 5 m2, virš kurio yra mažesnė padėklinė dėžė 24. Mažesnė padėklinė dėžė 24 turi daug kiaurymių 25, pro kurias laša dizelinis kuras ant plokščio kaskadinio padėklo 22. Kaskadinis padėklas 22 turi kojeles 26, išlaikančias jį virš padėklo 23, o padėklas 24 turi kojeles 27, išlaikančias jį virš kaskadinio padėklo 22. Paprastai padėkle 23 yra benzinas ir/ arba izopropanolis. Naudojimo metu degalai, lašantys nuo padėklo 24 ant įkaitinto kaskadinio padėklo 22, užsidega ir sprogsta.
[0047] Kitas šio išradimo ugnies gesinimo įrenginio 1 išbandymas buvo atliktas rizikos zonoje, kurios tūris 500 m3 ( lOm * lOm * 5m), naudojant 190 purkštuvų 5. Šio bandymo metu buvo panaudota 90 litrų degalų, užimančių 7 m2. Degalai buvo laikomi kaskadiniame padėkle 22 ir šešiuose kituose padėkluose ( buvo imituojama trūkusi degalų tiekimo linija). Visi padėklai buvo uždegti ir leista degti dvi minutes, po to buvo įjungtas šio išradimo ugnies gesinimo įrenginys 1.
[0048] Bandymo metu pastebėta, kad tirštai juoda degimo proceso dūmų spalva pasikeitė balta netrukus po to, kai tik buvo įjungtas šio išradimo ugnies gesinimo įrenginys 1. Visi bandymu metu sukelti gaisrai buvo užgesinti greičiau, nei per 30 sek., ir stebėtojai įėjo į rizikos zoną dar nepraėjus 90 sekundžių, per kurias dulksna išpurškiama į ją. Nebuvo jokių sunkumų kvėpuoti, kadangi ugnies gesinimo įrenginys 1 nuslopino dūmus ir išvalė orą nuo produktų, atsirandančių degimo proceso metu.
[0049] Šio išradimo ugnies gesinimo įrenginys 1 turi tą privalumą, kad jis, užpildydamas rizikos zoną vandens dulksna, nutraukia grandininę ciklinio degimo proceso reakciją. Be to, vandens garai žymiai sumažina temperatūrą ir pašalina deguonį iš rizikos zonos, vandeniui keičiant būvį iš skysto į garų. Taigi, šio išradimo ugnies gesinimo įrenginys 1 pasižymi tuo, kad jam pakanka santykinai mažo vandens kiekio užgesinti gaisrą, sukeltą santykinai dideliu degaus skysčio kiekiu. Žemiau pateiktoje lentelėje šio išradimo ugnies gesinimo įrenginys 1 ( pavadintas MISTEX) palygintas su įprastomis ugnies gesinimo sistemomis.

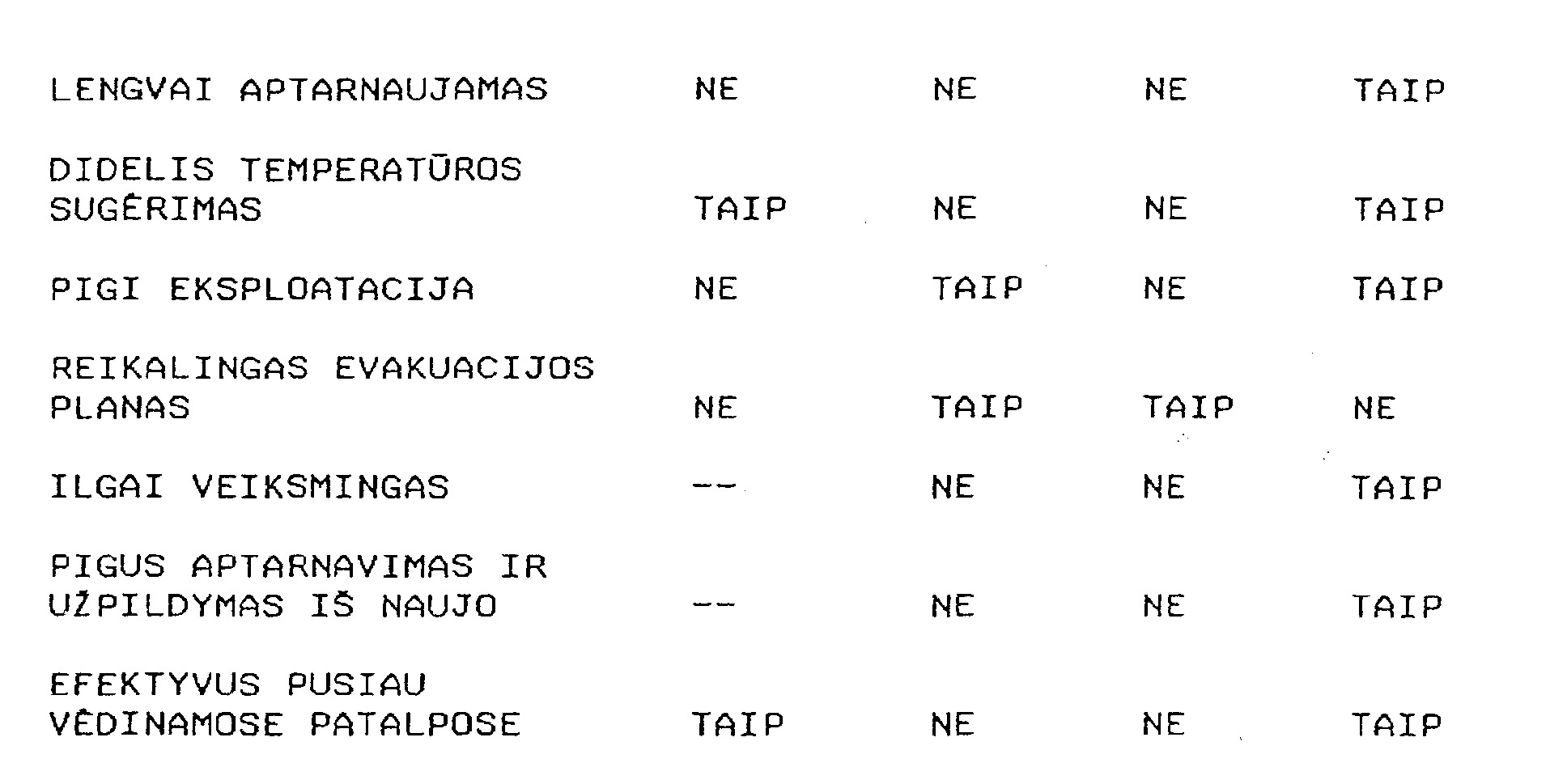

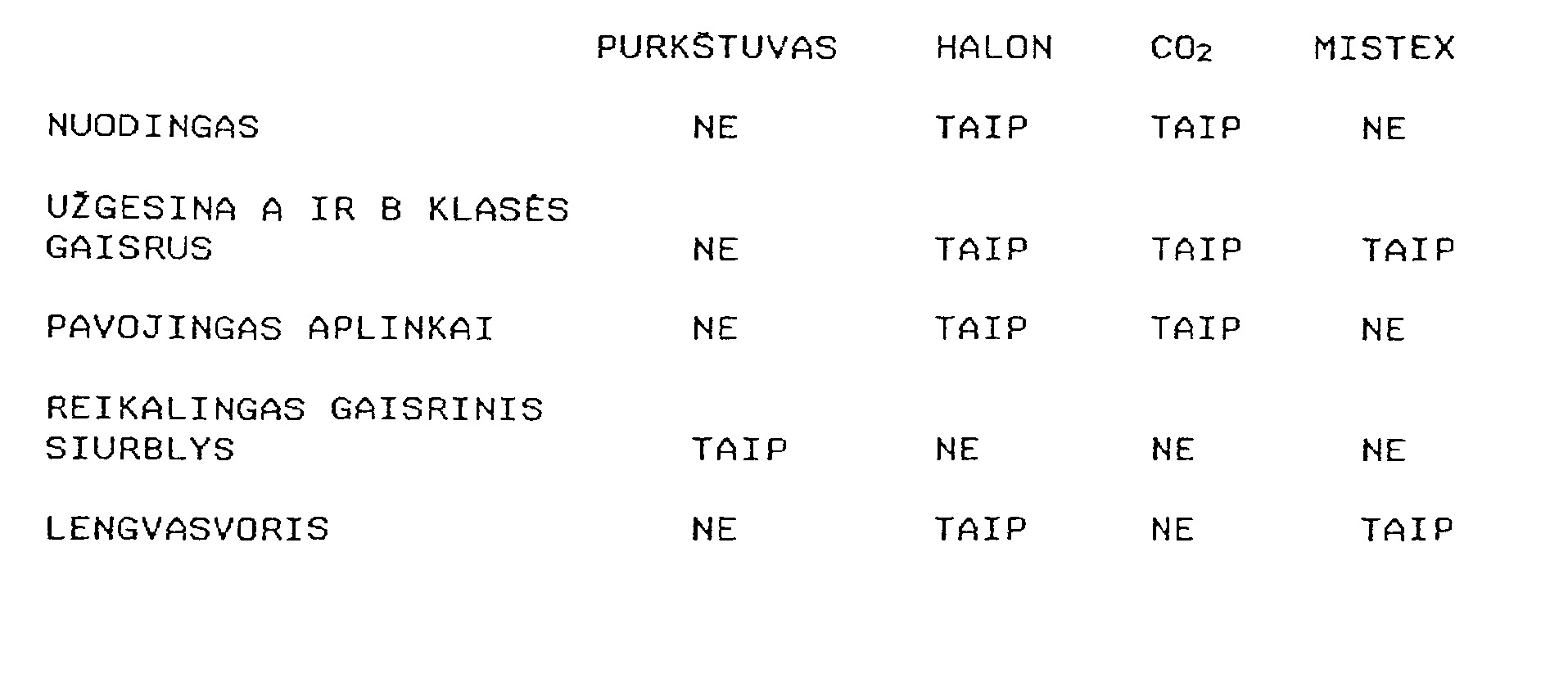

[0050] PALYGINAMOJI LENTELĖ
[0051]
[0052] Įmanomos įvairios ugnies gesinimo įrenginio modifikacijos šio išradimo rėmuose. Vandens gesinimo sąvybig pagerinimui į jį gali būti papildomai pridėtas temperatūros sugėrėjas ar degalų emulgatorius, pavyzdžiui, PHIREX. Be to, ugnies gesinimo įrenginiuose gali būti panaudoti bet kokios formos gaisro detektoriai, pavyzdžiui, radioizotopiniai, detektoriai su jonizuotomis kameromis, spinduliniai, ultravioletiniai ir kt.
1. Ugnies gesinimo įrenginys, skirtas gaisro gesinimui rizikos zonoje, besiskiriantis tuo, kad jį sudaro:rezervuaras su nedegiu skysčiu, mažiau nei vienas litras rezervuaro talpos skirta vienam kubiniam rizikos zonos metrui;purškimo priemonės, skirtos skysčio išpurškimui į rizikos zoną, sudarant dulksną, kurios vidutinis lašelių dydis siekia 50 - 500 mikronų ir kuri pagreitina gaisro užgesinimą, purškimo priemonės, gesinančios gaisrą, veikia apie 90 sek. ;stūmimo priemonės, skirtos skysčio išstūmimui iš rezervuaro ir per purškimo priemones mažesniu nei 2000 kPa slėgiu ir dulksnos sudarymui;detektoriai, nustatantys gaisrą rizikos zonoje;valdymo priemonės, sujungtos su detektoriais, skirtos stūmimo priemonių valdymui ir skysčio išstūmimui iš rezervuaro.
rezervuaras su nedegiu skysčiu, mažiau nei vienas litras rezervuaro talpos skirta vienam kubiniam rizikos zonos metrui;purškimo priemonės, skirtos skysčio išpurškimui į rizikos zoną, sudarant dulksną, kurios vidutinis lašelių dydis siekia 50 - 500 mikronų ir kuri pagreitina gaisro užgesinimą, purškimo priemonės, gesinančios gaisrą, veikia apie 90 sek. ;stūmimo priemonės, skirtos skysčio išstūmimui iš rezervuaro ir per purškimo priemones mažesniu nei 2000 kPa slėgiu ir dulksnos sudarymui;detektoriai, nustatantys gaisrą rizikos zonoje;valdymo priemonės, sujungtos su detektoriais, skirtos stūmimo priemonių valdymui ir skysčio išstūmimui iš rezervuaro.2. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad vidutinis dulksnos lašelių dydis siekia 250 - 400 mikronų.
3. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad turi rizikos zonoje daug purkštuvų, kurių skaičius apskaičiuojamas kaip rizikos zonos oro tūrio, srauto tekėjimo per purkštuvus greičio ir kompensacinio faktoriaus funkcija:N.N. = A.V. / C.F. / 90FRkur N.N - purkštuvų skaičius,A.V. - rizikos zonos oro tūris,C.F. - kompensacinis faktorius, ir90FR - vandens tūris, pratekantis per vieną purkštuvą per 90 sek.
N.N. = A.V. / C.F. / 90FRkur N.N - purkštuvų skaičius,A.V. - rizikos zonos oro tūris,C.F. - kompensacinis faktorius, ir90FR - vandens tūris, pratekantis per vieną purkštuvą per 90 sek.C.F. - kompensacinis faktorius, ir90FR - vandens tūris, pratekantis per vieną purkštuvą per 90 sek.4. įrenginys pagal 3 punktą, besiskiriantis tuo, kad turi purkštuvus, per kuriuos skystis išpurškiamas mažesniu nei 2 1/min. greičiu.
5. Įrenginys pagal 4 punktą, besiskiriantis tuo, kad turi purkštuvus, per kuriuos skystis išpurškiamas didesniu nei 70° kampu.
6. Įrenginys pagal 4 punktą, besiskiriantis tuo, kad turi purkštuvus, suformuojančius tuščiavidurio kūgio formos dulksnos srautą.
7. Įrenginys pagal 4 punktą, besiskiriantis tuo, kad purkštuvai išdėstyti rizikos zonoje per 1 metrą vienas nuo kito.
8. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad turi temperatūrinius detektorius, suveikiančius 60 - 100°C temperatūroje.
9. Įrenginys pagal 8 punktą, besiskiriantis tuo, kad turi temperatūros greičio kitimo detektorius, suveikiančius, kintant temperatūrai greičiau nei 9°C/rnin.
10. Įrenginys pagal 8 punktą, besiskiriantis tuo, kad turi dūmų detektorius.
11. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad dulksna, sudaroma gaisro gesinimo metu, yra tinkama kvėpavimui.
12. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad turi stūmimo priemonę - sausą azotą, laikomą slegiamame rezervuare.
13. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad nedegus skystis - vanduo.
14. Ugnies gesinimo būdas, besiskiriantis tuo, kad nukreipia purkštuvais nedegaus skysčio srautą į rizikos zoną, išpurškia nedegų skystį per purkštuvus mažesniu nei 2000 kPa slėgiu greičiau nei per 90 sek., sudarant dulksną, kurios lašelių vidutinis dydis siekia 50 - 500 mikronų ir kuri nutraukia degimo procesą.
