[LT] Linijinė rutulinė įvorė turi separatorių su riedėjimo takeliais ir su išdrožomis. Riedėjimo takelius sudaro darbinis ir grįžtamasis tiesialinijiniai kanalai, sujungti lanko formos sujungimo ruožais. Išdrožose įstatytos ribojančios plokštelės su riedėjimo takeliais vidiniame paviršiuje. Atskirti centrine briauna, kurios profilis yra pastovus tiesialinijiniai darbinio ir grįžtamojo kanalų ruožai išdėstyti skirtinguose lygiuose, tiesialinijinis grįžtamojo kanalo ruožas patalpintas ties ribojančios plokštelės išoriniu paviršiu, tiesialinijinis darbinio kanalo ruožas padarytas atviru iš veleno pusės, kontakto palengvinimui jame padarytas pakrovimo kanalas. Viename išdrožos gale padaryta nuožulna, sudaranti su ribojančios plokštelės grįžtamojo kanalo paviršiumi pakrovimo kanalą. Viename ribojančios plokštelės gale padaryta nuopjova, sudaranti su separatoriaus tarpelio paviršiumi pakrovimo kanalą. Ribojančioje plokštelėje padarytas darbinis riedėjimo takelis. Iš dviejų ribojančios plokštelėspusių padaryti pastovaus profilio tiesialinijiniai ruožai, susikertantys su lanko formos sujungimo ruožais. Linijinė rutulinė įvorė turi galinius stiklinės formos suveržimo elementus, išdėstytus kiekviename įvorės gale.@Rutulinės linijinės įvorės su pakrovimo kanalu užpildymas atliekamas įvedant rutuliukus tarp riedėjimo takelių ir separatoriaus bei plokštelės, nuo vieno plokštelės galo nuimant irnuvedant aukštyn suveržimo elementą, o rutuliukus įvedant į pakrovimo kanalą per nuopjovą. Po to ribojanti plokštelė įstatoma darbinėje padėtyje ir užfiksuojama vėl įstatytu suveržimo elementu.
[EN]
[0001] Šis išradimas priskiriamas mašinų gamybai, būtent, li-nijinėms rutulinėms įvorėms.
[0002] Žinoma linijinė rutulinė įvorė, turinti separatorių su riedėjimo takeliais, turinčiais darbinio ir grįžtamojo tiesialinijinių lygiagrečių kanalų pavidalą, sujungtų lanko formos sujungimo ruožais, ir su išdrožomis, kuriose įstatytos ribojančios plokštelės su riedėjimo takeliais vidiniame paviršiuje, identiškais separatoriaus riedėjimo takeliams, ir atskirti centrine briauna, tiesialinijiniai darbinio ir grįžtamojo kanalų ruožai išdėstyti skirtinguose lygiuose, be to, tiesialinijinis grįžtamojo kanalo ruožas yra ties ribojančios plokš-telės išoriniu paviršiumi, tiesialinijinis darbinio kanalo ruožas yra atviras iš veleno pusės (Prancūzijos patentas Nr. 2551313, 1985).
[0003] Šio žinomo įtaiso trūkumą sudaro užpildymo sistemos sudėtingumas ryšium su galimu suspaudimo ruožų atsi-radimu, kurie gali pažeisti rutuliukų riedėjimą.
[0004] Išradimo tikslą sudaro montavimo palengvinimas, nau-dojant automatinį užpildymo įtaisą, ir rutuliukų rie-dėjimo pažeidimo pavojaus pašalinimą eksploatavimo proceso metu. Šiuo tikslu įvorėje atliekamas pakrovimo kanalas, kurį sudaro nuožulna, padaryta išdrožos viename gale ir turinti tą pačią ašį su kanalo tiesia-linijinių ruožu ir sudaranti su ribojančios plokštelės kanalo grįžtamuoju paviršiumi pakrovimo kanalą. Pakrovimo kanalas taip pat gali būti padarytas nuopjova, padaryta viename ribojančios plokštelės gale ir separatoriaus takelio paviršiumi.
[0005] Pakrovimo kanalas leidžia įvesti rutuliukus į vieną tiesialinijinį riedėjimo takelio ruožą tuo atveju, jei ribojanti plokštelė šiame gale visiškai arba iš dalies ištraukta iš išėmos.
[0006] Minėtuoju atlikimo atveju, ribojančios plokštelės turi būti nežymiai atitrauktos, todėl rutuliukai užpildymo metu prievarta patalpinami vienas po kito. Kadangi ats-tumas tarp vieno arba kito riedėjimo takelio pagrindo ir ribojančios plokštelės nežymus, tai du rutuliukai negali išsidėstyti vienas virš kito, todėl jie negali įstrigti. Šitaip užtikrinamas nustatyto kiekio rutu-liukų įvedimas į vieną ar kitą komplektą, o taip pat po to sekantis plokštelių nuokrypis į darbinę padėtį. Jei ribojančios plokštelės vidiniame paviršiuje patalpintas tik vienas riedėjimo takelio laikantis sluoksnis ru-tuliukų laikančiai eilei, tuomet, šiuo atveju, pakrovimo kanalas išdėstomas vienoje tiesėje su šiuo rie-dėjimo takelio tiesialinijiniu ruožu. Jei riedėjimo takelio ribojančios plokštelės vidiniame paviršiuje atliktas uždaras riedėjimo takelis su vienu laikančiuoju riedėjimo takelio tiesialinijiniu ruožu rutuliukų lai-kančiajai eilei, o taip pat su dviem, sujungiančiais abu riedėjimo takelio tiesialinijinius ruožus, tai šiuo atveju pakrovimo kanalas patalpintas vienoje ašyje su redėjimo takelio nuvedančiuoju tiesialinijiniu ruožu ir rutuliukai gali būti užpildyti tiksliau, kadangi rie-dėjimo takelio nuvedantysis tiesialinijinis ruožas patalpintas radialiai separatoriaus ašies atžvilgiu, to-dėl užpildymas rutuliukais atliekamas, esant mažesniam ribojančios plokštelės palenkimo kampui. Dviejose ri-bojančios plokštelės pusėse padaryti pastovaus profilio tiesialinijiniai ruožai, kertantys lanko formos sujungimo ruožus. Šie tiesialinijiniai ruožai kartu su pakrovimo nuopjova palengvina įvorės užpildymo rutuliukais procesą. Užpildymo proceso metu ribojančios plokštelės galas išlaikomas darbinėje padėtyje išdrožos viduje. Tuo užtikrinamas vienos arba kitos ribojančios plokštelės išlaikymas darbinėje padėtyje užpildymo proceso metu. Jei ribojančios plokštelės išlaikomos separatoriuje galiniais elementais, tai užpildymui rutuliukais galima įstatyti iš pradžių vieną galinį ele-mentą tam, kad išlaikyti ribojančias plokšteles galuose ir užtikrinti jų nuvedimą šalia užpildymo ruožo.

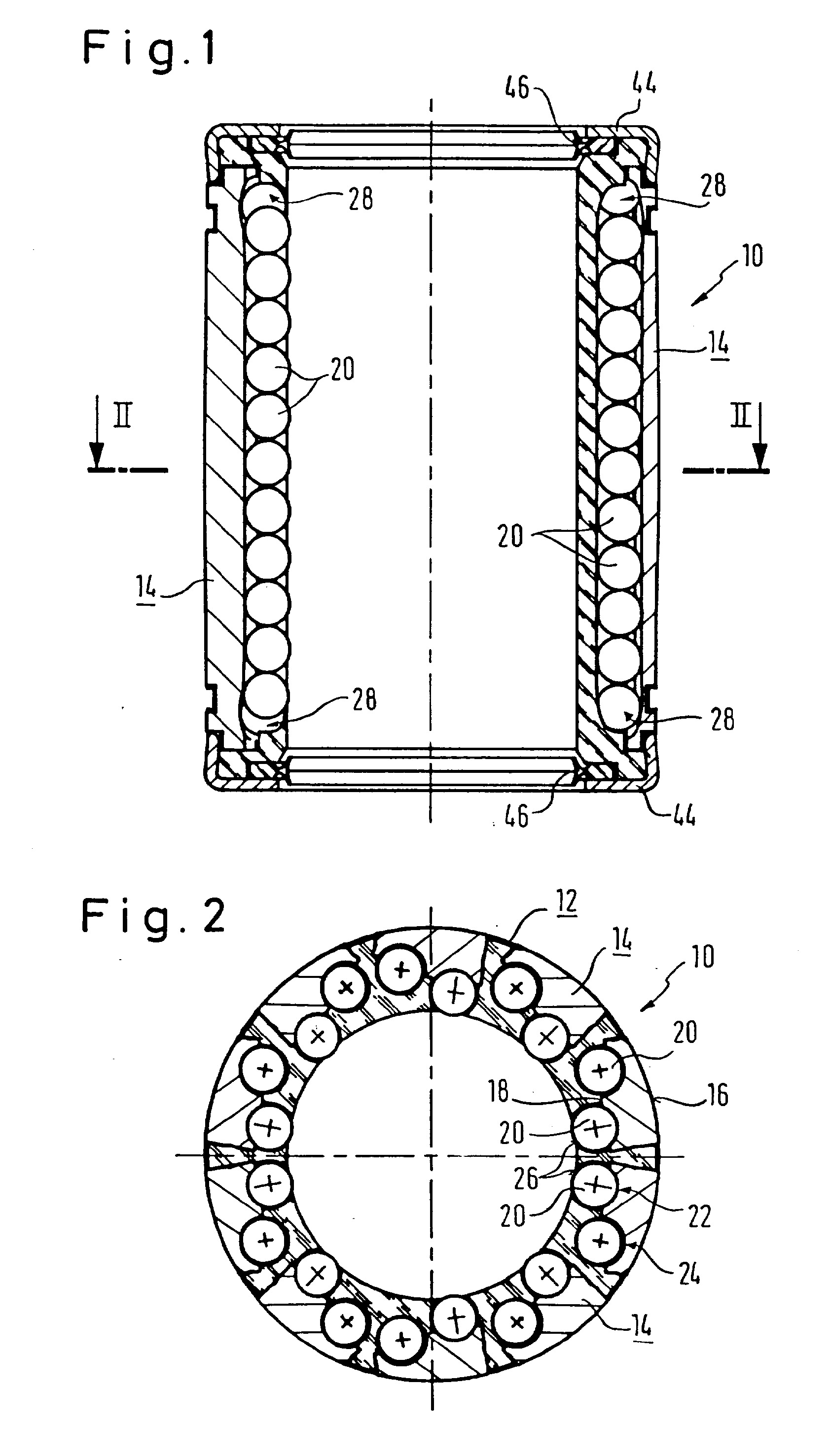

[0007] Be to, išradimas priskiriamas rutulinės linijinės įvo-rės su pakrovimo kanalu, suformuotu ribojančios plokš-telės nupjova, įtvirtinta separatoriuje suveržimo elementu, užpildymo būdui įvedant rutuliukus į pakrovimo kanalą, nuėmus suveržimo elementą viename plokštelės gale ir nuvedus ją aukštyn. Po to ribojanti plokštelė įstatoma darbinėje padėtyje ir fiksuojama vėl įstatytu suveržimo elementu. Fig. 1 parodytas linijinės rutulinės įvorės išilginis pjūvis.

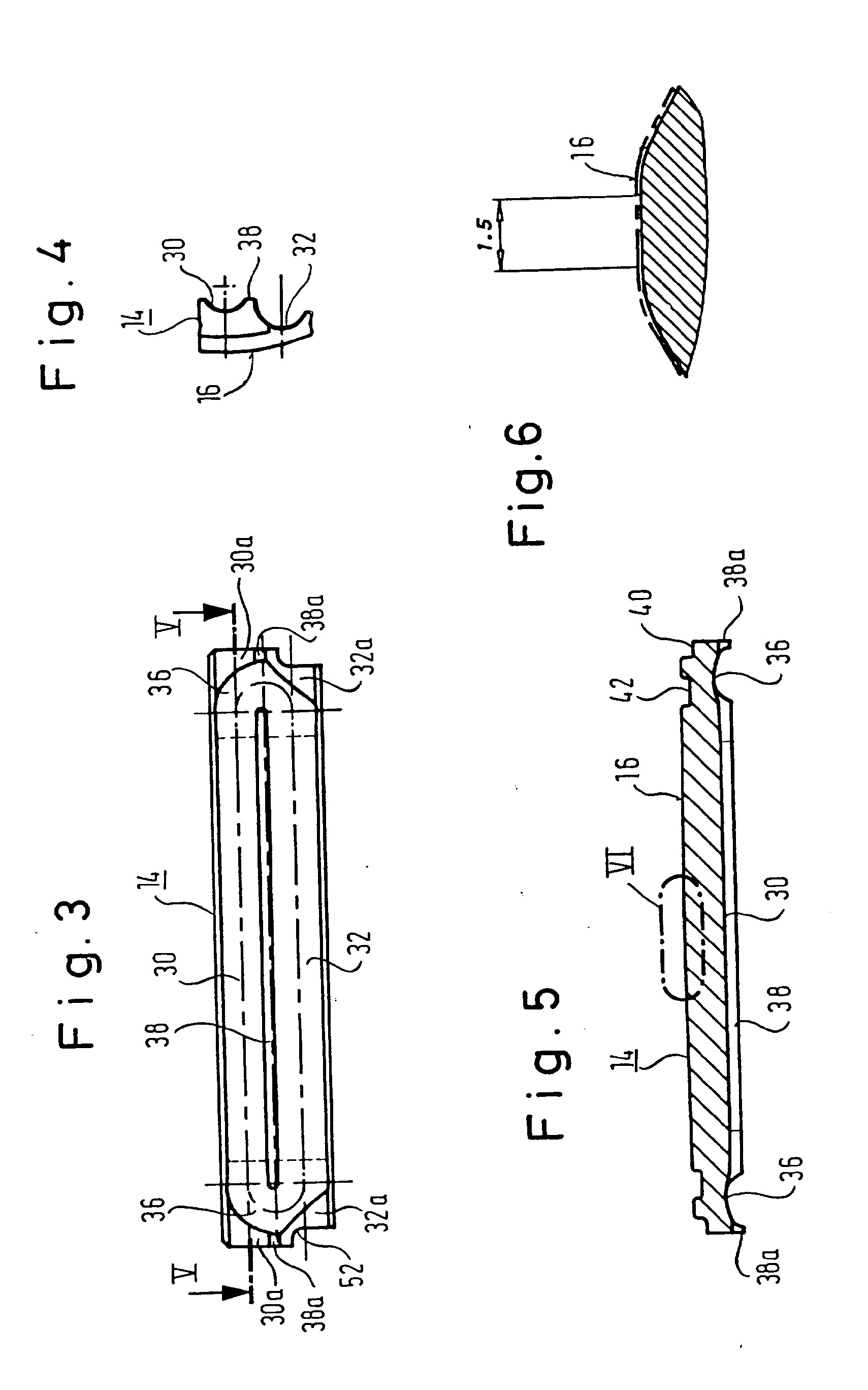

[0008] Fig. 3 parodyta vienos ribojančios plokštelės vidinė pusė.

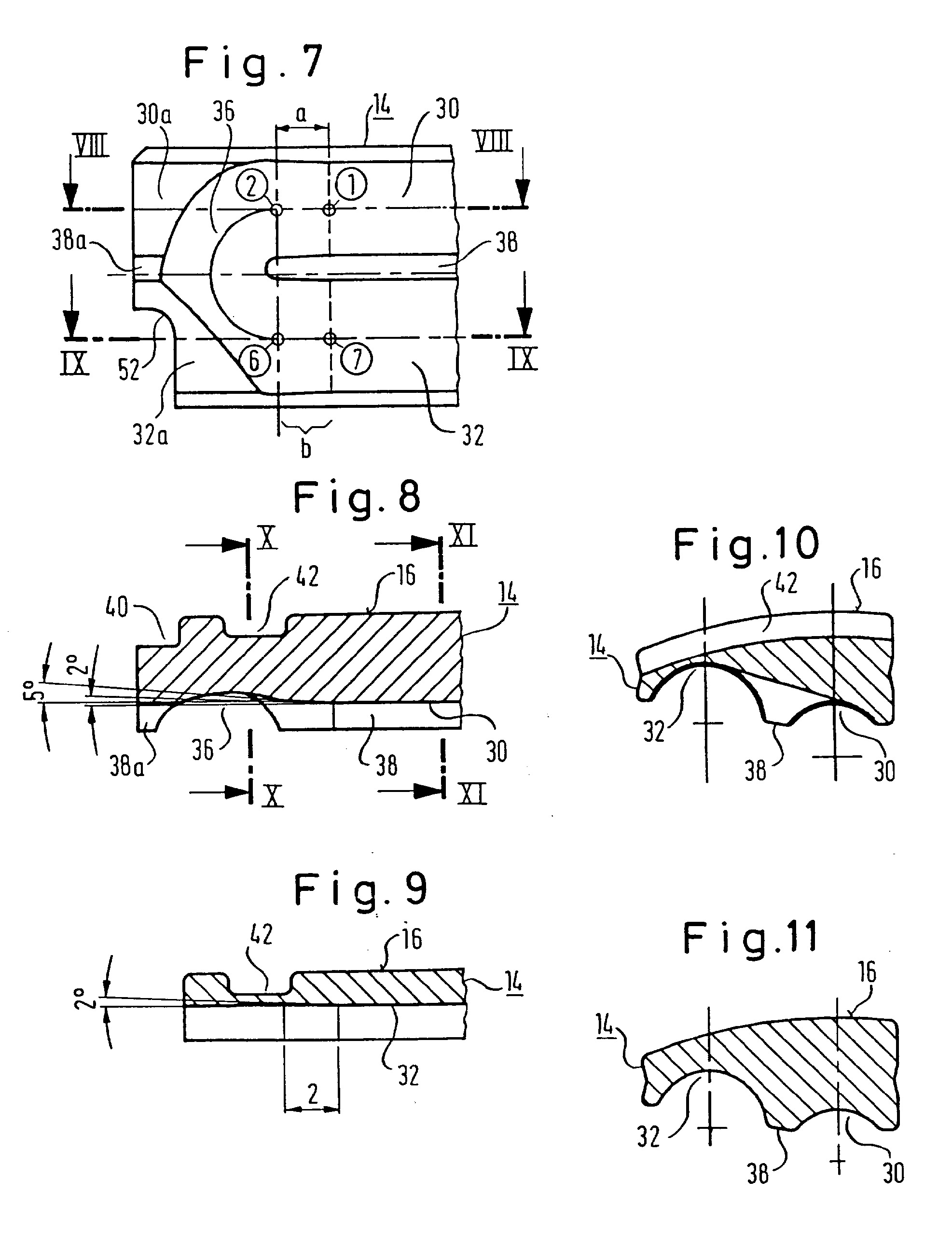

[0009] Fig. 7 parodytas ribojančios plokštelės galinis ruožas. Fig. 8 parodytas pjūvis per Fig. 7 linijas VIII-VIII.
[0010] Fig. 12 parodyta plokštumų schema su riedėjimo takelio apatinės plokštumos lenteliniu nustatymu ribojančios plokštelės galiniame ruože pagal Fig. 7. Fig. 13 parodytas separatoriaus skerspjūvis išilgai

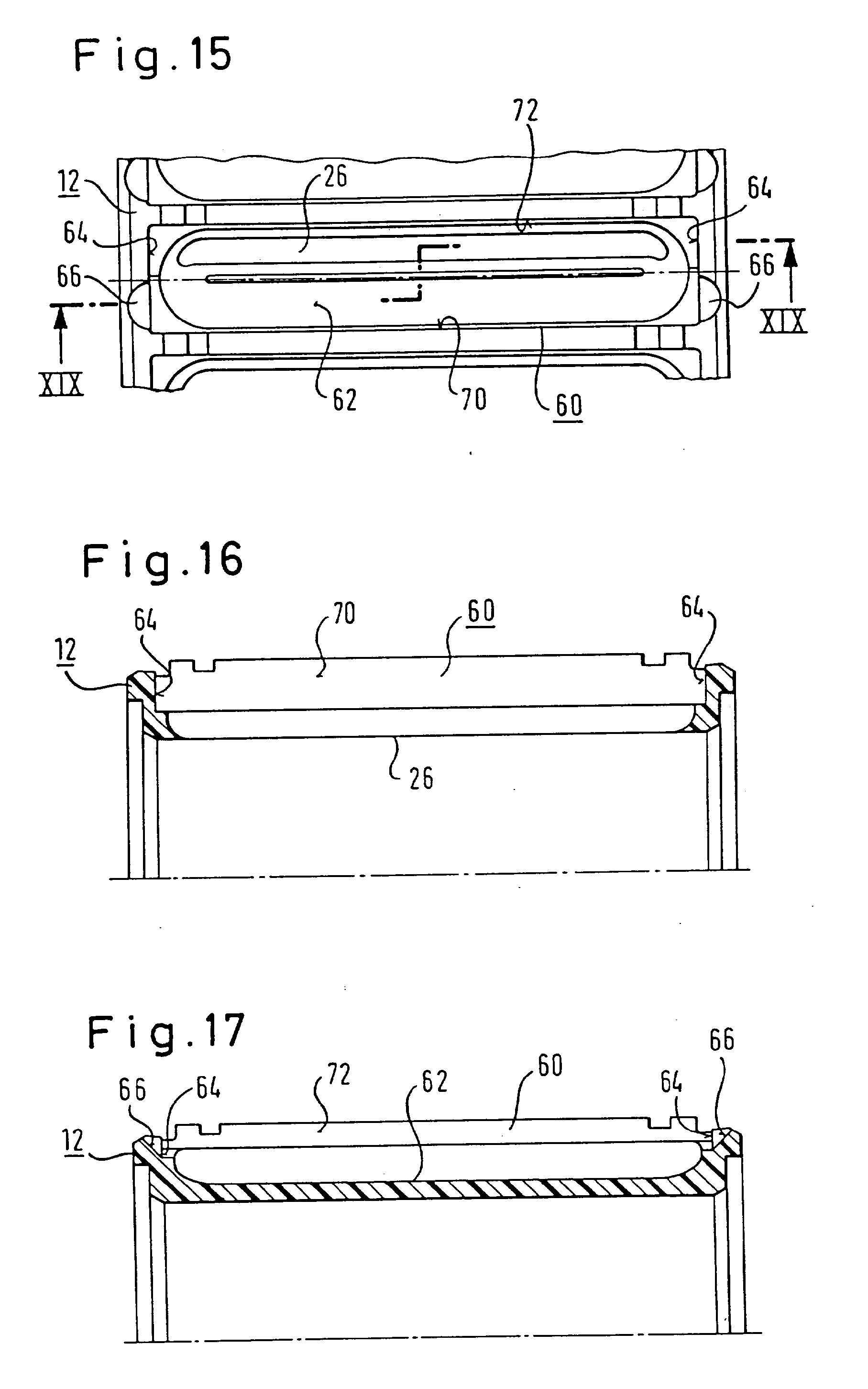

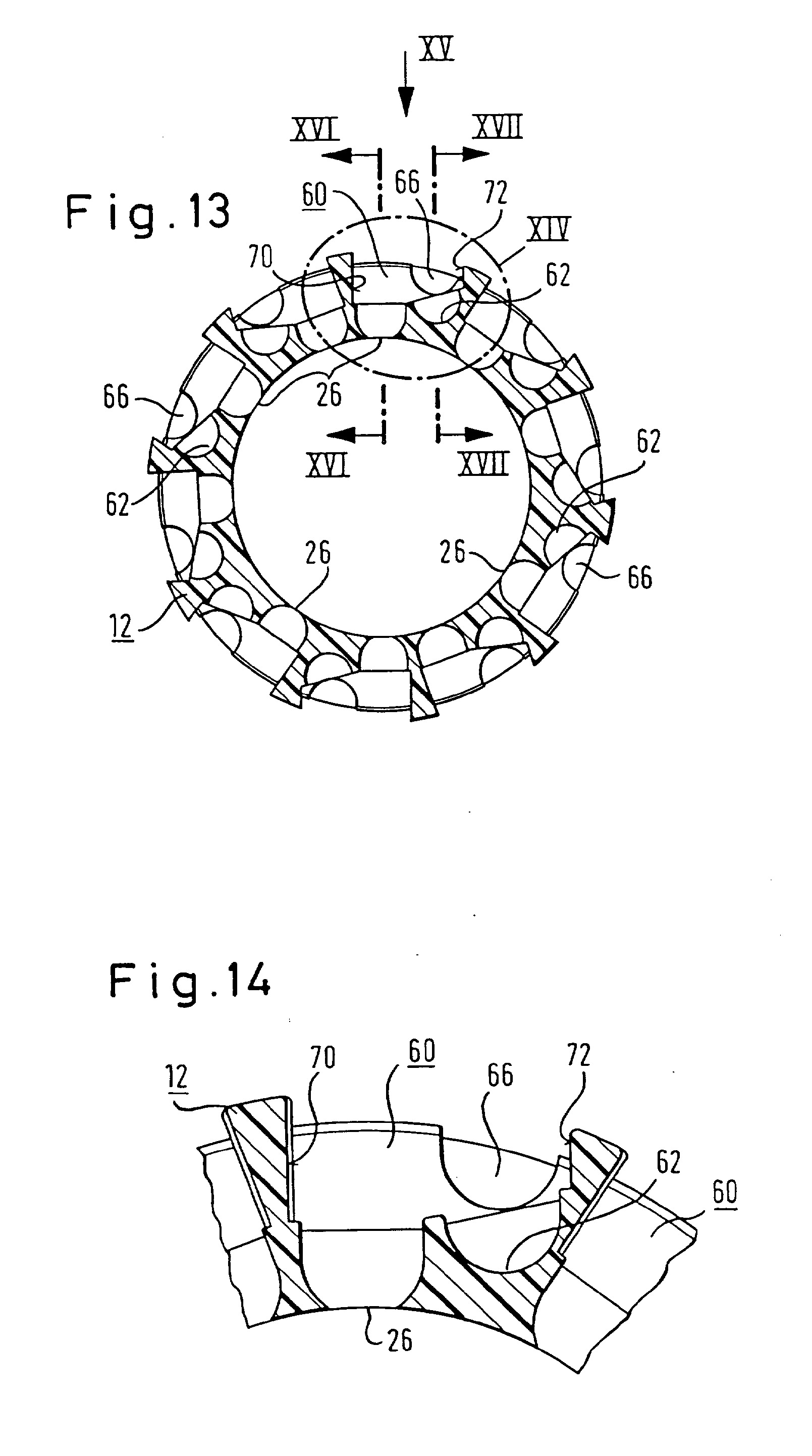

[0011] Fig. 15 parodytas separatoriaus vaizdas iš Fig. 13 ro-dyklės XV pusės. Fig. 16 parodytas separatoriaus išilginis pjūvis per

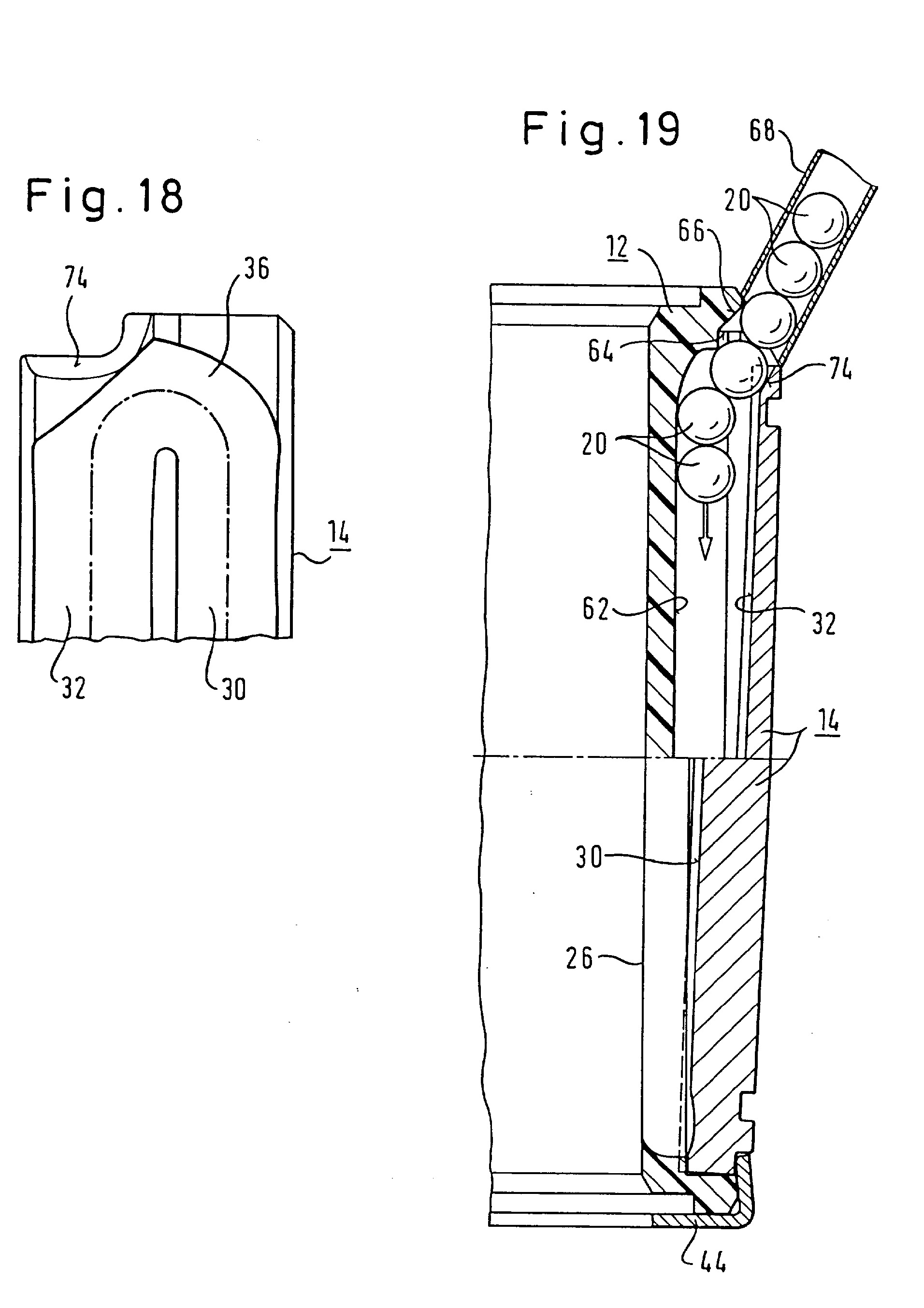

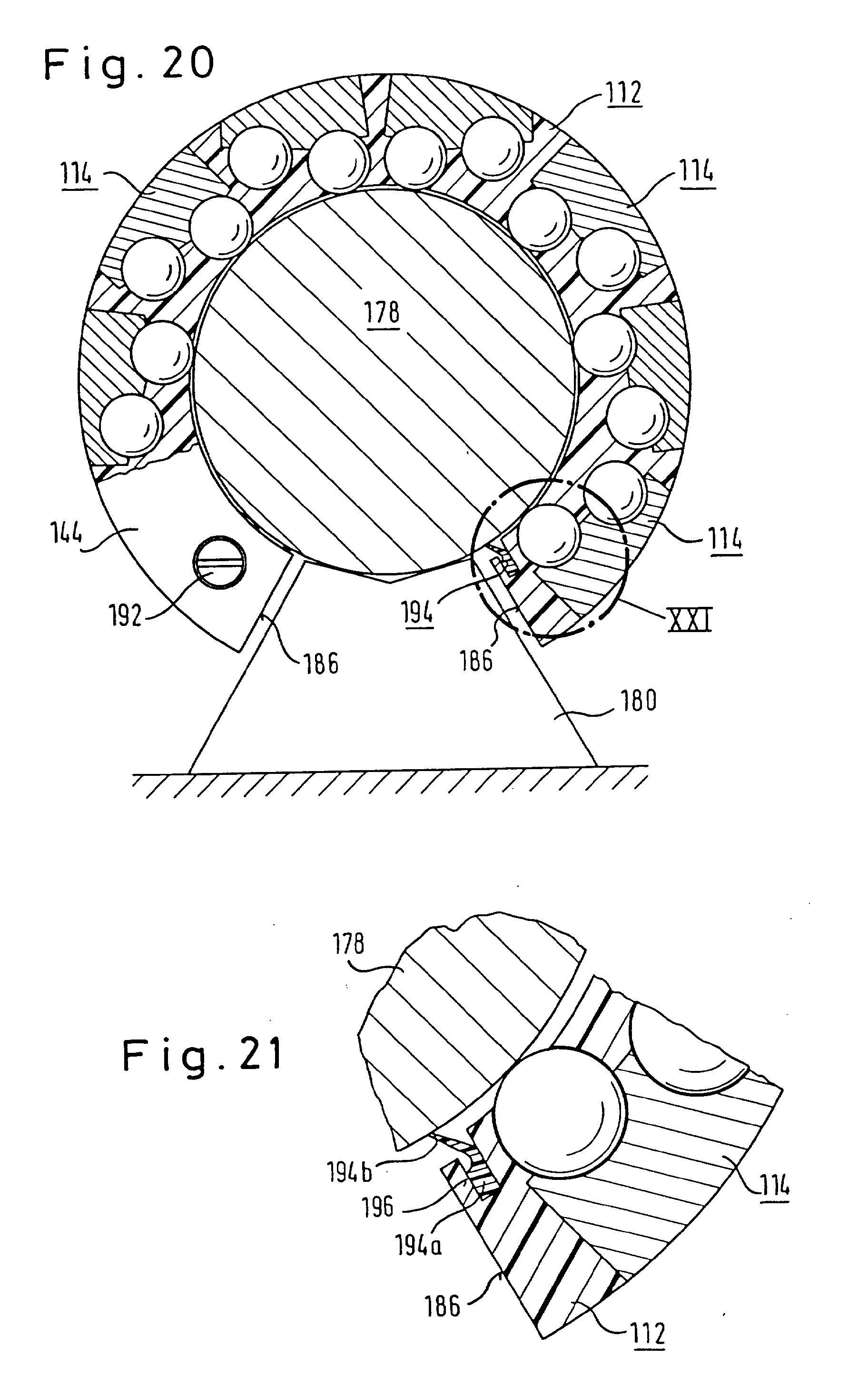

[0012] Fig. 17 parodytas išilginis pjūvis Fig. 13 linijas XVII-XVII. Fig. 18 parodyta ribojančios plokštelės galinė dalis su viena galine nuožulna. Fig. 19 parodytas pjūvis per Fig. 15 linijas XIX-XIX. Fig. 20 parodytas įvorės su iš dalies galiniu separatoriumi atlikimo variantas.

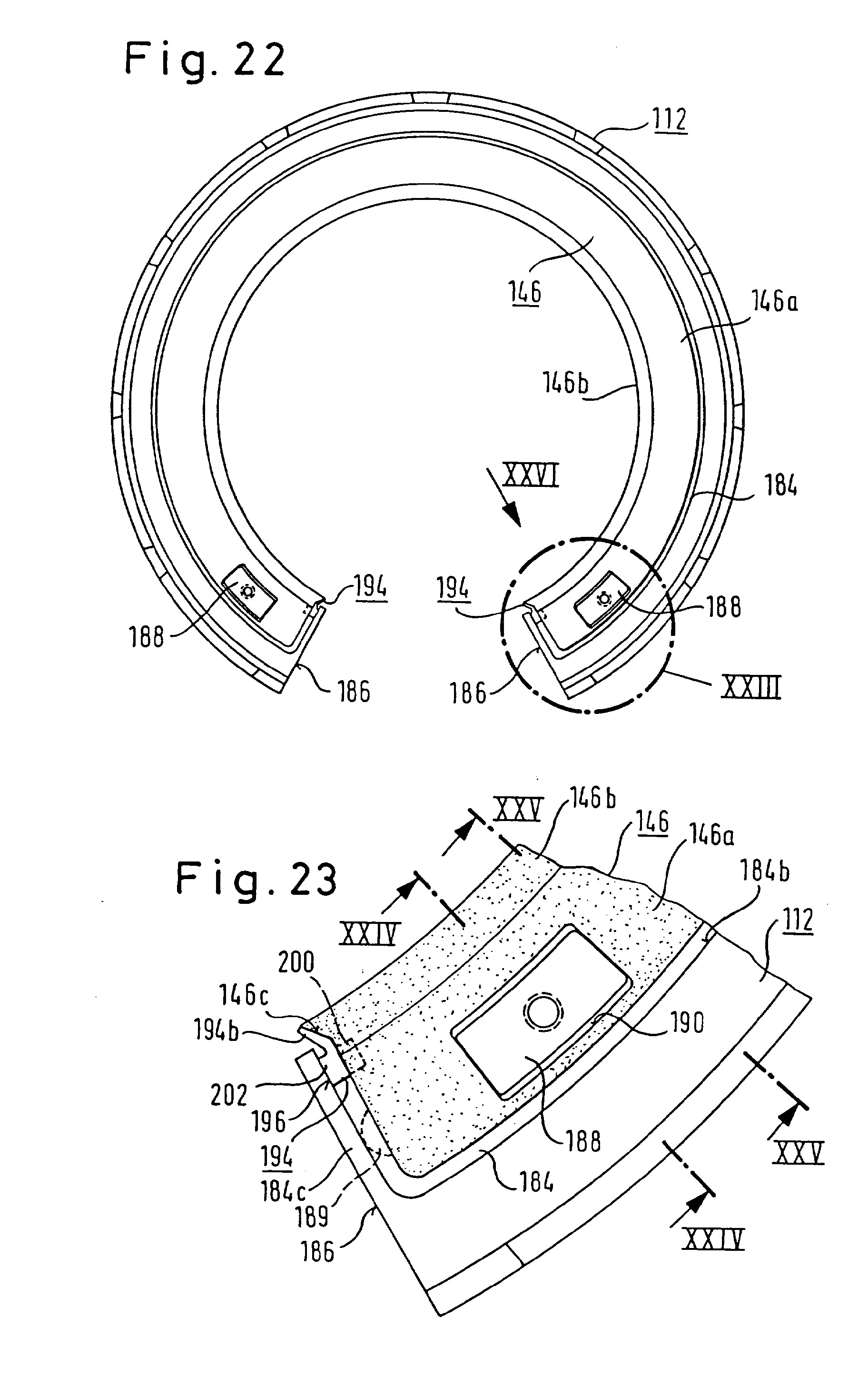

[0013] Fig. 22 parodyta rutulinė įvorė su nuimtu vienu galiniu žiedu.

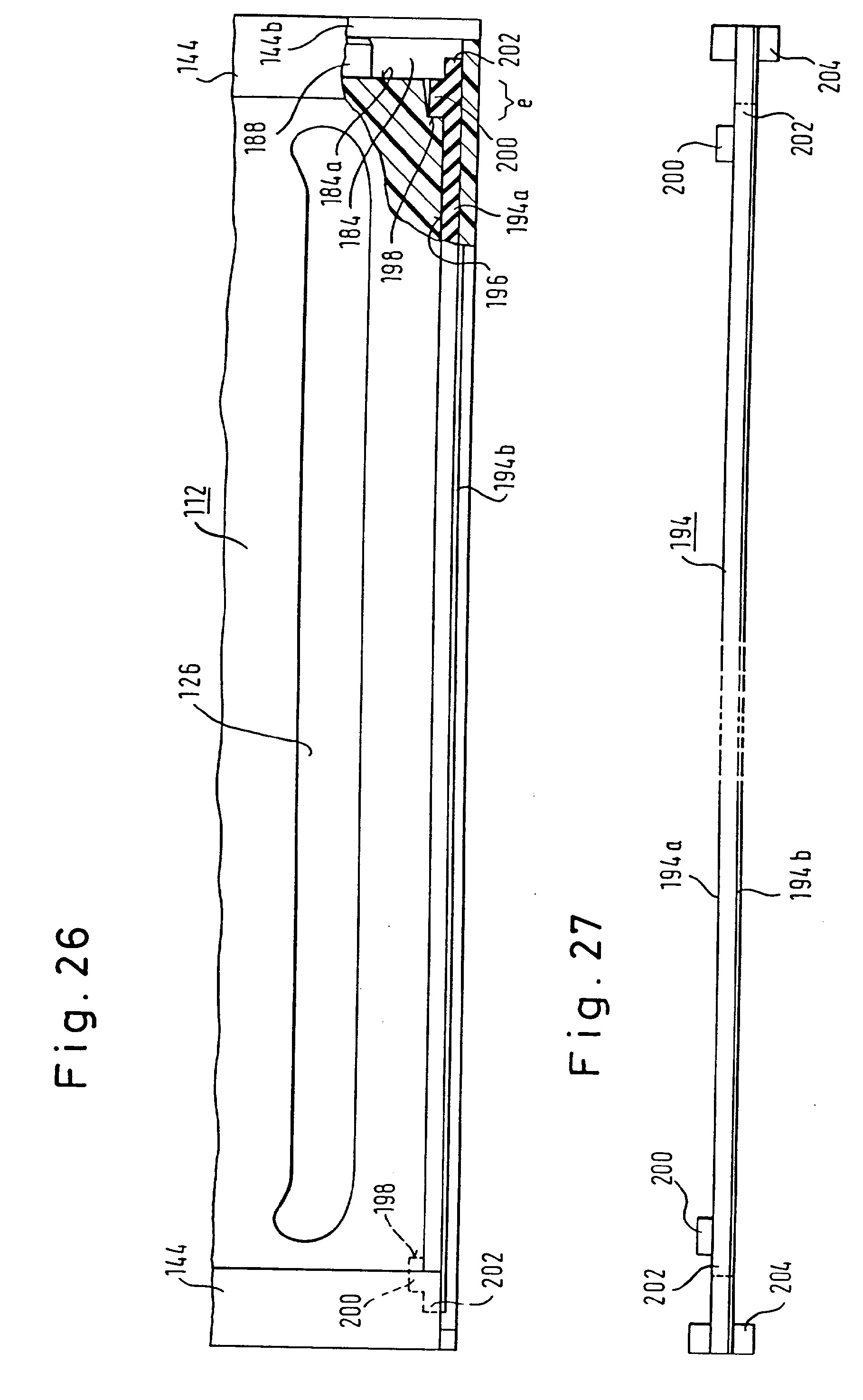

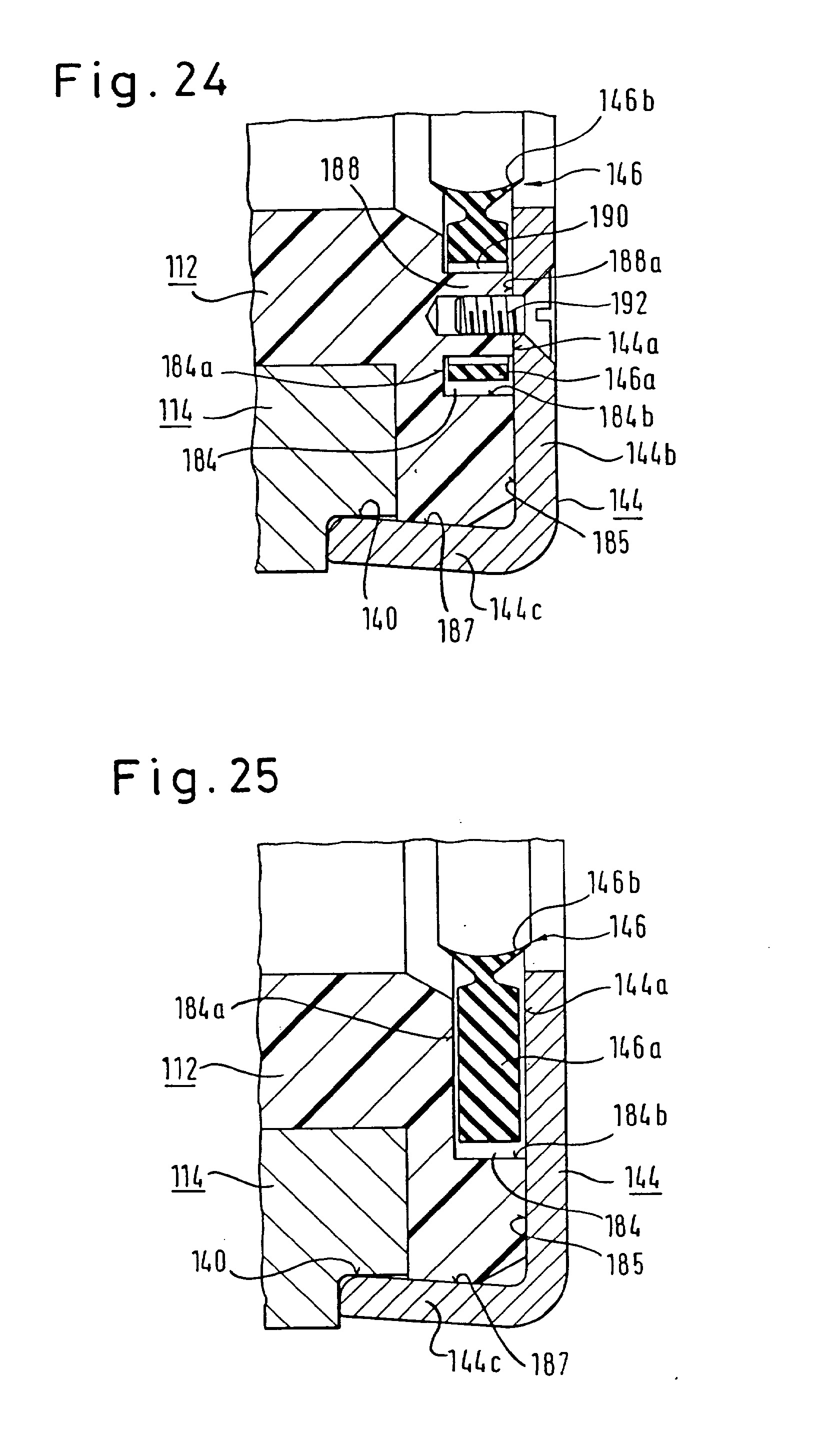

[0014] Fig. 24 parodytas pjūvis per Fig. 23 linijas XXIV-XXIV. Fig. 25 parodytas pjūvis per Fig. 23 linijas XXV-XXV. Fig. 26 parodytas vaizdas iš Fig. 22 rodyklės XXVI pusės. Fig. 27 parodyta Fig. 26 išilginė sandarinimo juostelė.
[0015] Įvorė turi separatorių 2, padarytą iš tvirtos tamprios plastmasės. Į separatorių 2 įstatytos ribojančios plokštelės 3 su išoriniu apskritiminiu paviršiumi 4, prispaudžiančiu prie guolio korpuso kiaurymės, ir vi-diniu apskritiminiu paviršiumi 5. Ribojančios plokš-telės 3 padarytos iš kietos medžiagos, pavyzdžiui, iš užgrūdinto plieno. Į įvorę įstatytas rutuliukų komplektas 6. Kiekvienas rutuliukų komplektas sudaro vieną darbinę rutuliukų eilę 7 ir vieną grįžtamą rutuliukų eilę 8. Darbinės rutuliukų eilės 7 išsikiša vidinio apiskritiminio paviršiaus atžvilgiu per separatoriaus 2 išdrožas 9, kad užtikrintų prigulimą prie veleno. Abi tiesialinijinės rutuliukų eilės 7 ir 8 prigula prie vienos arba kitos ribojančios plokštelės 3 vidinio apskritiminio paviršiaus 5. Rutuliukų darbinė eilė 7 ir grįžtamoji eilė 8 sujungti rutuliukų lanko formos eilėmis 10. Ribojančios plokštelės 3 išlaikomos geo-metriškai uždarytos separatoriuje 2, tačiau turi nu-statytą tarpelį, leidžiantį judėti. Fig. 3 ir 4 parodyta atskira ribojanti plokštelė 3. Ši ribojanti plokš-telė 3 padaryta iš profiliuoto strypo, kurio profilis parodytas Fig. 4. Ribojanti plokštelė 32 turi darbinį tiesialinijinį riedėjimo takelio ruožą 11 ir grįžtamąjį tiesialinijinį riedėjimo takelio ruožą 12, išdėstytus skirtinguose lygiuose išorinio paviršiaus 4 atžvilgiu. Darbinis riedėjimo takelio ruožas 11 reikalingas ru-tuliukų darbinės eilės 7 priėmimui, o tiesialinijinis riedėjimo takelio ruožas 12 - grįžtamos rutuliukų eilės 8 priėmimui. Abu riedėjimo takelio tiesialinijiniai ruo-žai 11 ir 12 sujungti tarpusavyje riedėjimo takelio
[0016] lanko formos ruožais. Riedėjimo takelio tiesialinijiniai ruožai 11 ir 12 turi pastovų profilį iki ribo-jančios plokštelės 3 galų. Tarp tiesialinijinių ruo-žų 11 ir 12 patalpinta neutrali briauna 13, turinti pastovų profili, visu ilgiu ir susikertanti su riedėjimo takelio lanko formos ruožais. Kaip parodyta Fig. 6, išorinis apskritiminis paviršius 4 padarytas kreivu. Riedėjimo takelio tiesialinijiniai ruožai 11 ir 12 užlenkti spinduliu, lygiu arba viršijančiu rutuliukų 10 spinduli,. Apribojančios plokštelės galuose (Fig. 5) padarytos kiaurymės 14 ir 15. Kiaurymės 14 skirtos stik-linės formos suveržimo elementų 16, kurie fiksuoja ri-bojančią plokštelę 6 ir užrakinančias poveržles 17 separatoriuje 2, įstatymui. Kiaurymėse 15 įstatomi fik-savimo žiedai rutulinės įvorės fiksavimui priėmimo kiaurymėje. Detalus riedėjimo takelio atlikimas parodytas Fig. 7-11. Riedėjimo takelio lanko formos ruo-žai 18 tęsiasi maždaug 180°C ir turi apytikriai žiedinę formą.
[0017] Lygio mažėjimas nuo riedėjimo takelio tiesialinijinio ruožo 11 link riedėjimo takelio tiesialinijinio ruožo 12 prasideda viename riedėjimo takelio tiesialinijinio ruožo 11 galiniame ruože. Todėl riedėjimo takelio lanko formos ruožo 18 pagrindas patalpintas susikirtimo su riedėjimo takelio tiesialinijiniu ruožu 11 srityje ir žymiai žemesniame lygyje. Lygių skirtumas žiediniame ruože lygus 2°, kaip parodyta Fig. 8. Lygių skirtumas riedėjimo takelio lanko formos ruožo 18 srityje maždaug lygus 5°, todėl nėra šuoliško lygių perėjimo. Galinio ruožo išilginis praplatėjimas yra pakankamai didelis, o tai užtikrina nepertraukiamą apkrautų rutuliukų iškro-vimą prieš jų įėjimą į riedėjimo takelio lanko formos ruožą 13. Tai tinka ir rutuliukams, įeinantiems į darbinę zoną. Tuo užtikrinamas tolygus ir be postūmių rutuliukų judėjimas.

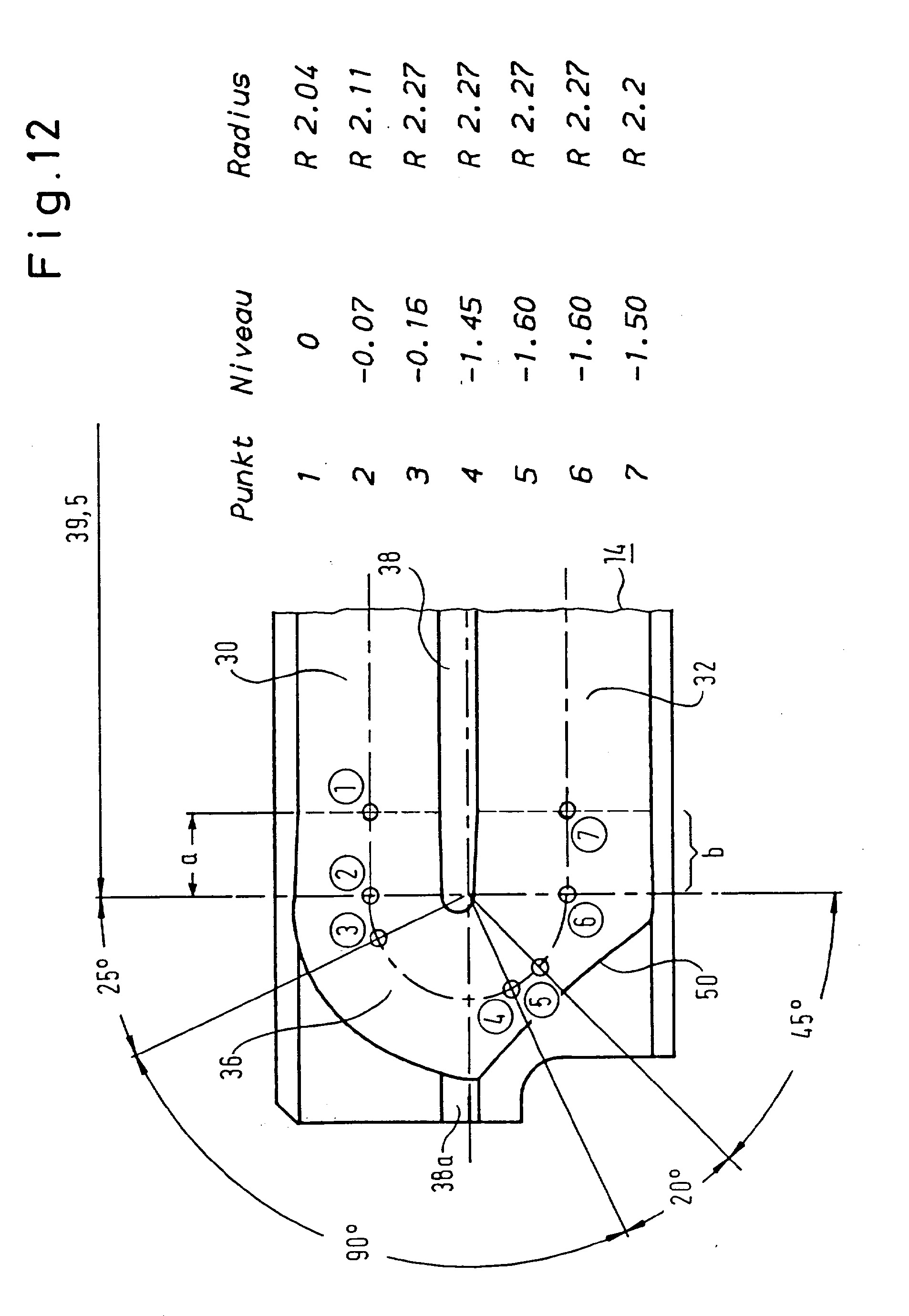

[0018] Fig. 12 pozicijomis 1-7 pažymėti lanko formos ruožo už-apvalinamo perėjimo lygio dydžio matavimo skirtingi taškai. Lygio dydžius nusako lygio aukščiai milimetrais riedėjimo takelio pagrinde riedėjimo takelio darbinio ruožo 11 pagrindo lygio atžvilgiu, kuris lygus 0. Pa-pildomai rutuliukai nukreipiami separatoriumi 2. Nu-kreipiantieji paviršiai separatoriuje 2 padaryti labai tiksliai taip, kad jie ribojasi su ribojančių plokš-telių nukreipiančiaisiais paviršiais nepasislinkdami. Fig. 13 parodytas separatorius 2, kuomet plokštelės 3 yra nutolusios. Separatoriuje padarytos išdrožos 19, užtikrinančios darbinės eilės rutuliukų riedėjimą. Fig. 14 ir 15 parodytas pakrovimo kanalas 20, į kuri, įstatomas Fig. 19 parodytas užpildymo vamzdis. Tuo atveju, stiklinės formos viršutinis elemento 16 galas yra nuimtas, o ribojanti plokštelė 3 gali būti pakreipta, dėka to užtikrinamas rutuliukų įvedimas. Grįžtamos eilės užpildymas rutuliukais 6 palengvinamas nuopjova 22. Fig. 26 parodyta linijinė rutulinė įvorė (atlikimo variantas) . Įvorėje patalpintas velenas 23, kurį išlaiko stovas 24, separatorius 2 atliktas dalinio žiedo pa-vidalu. Separatoriaus galuose padarytos išėmos 25, kurios taip pat turi dalinio žiedo pavidalą. Kad purvas nepatektų į rutuliukų sritis, yra numatyti sandari-nimai . Fig. 1 parodytos užrakinančios poveržlės 17. Jos yra žiediniai sandarytuvai 26, kurie išlaikomi separatoriuje galinėmis kolonomis. Žiedinius sandarytuvus sudaro bazinis kūnas 27 ir sandarinimo manžetas 28. Sandarinimo manžetas 28 prisispaudžia prie veleno 23 (žr. Fig. 20). Sandarinimo žiedo bazinis kūnas 28, kaip parodyta Fig. 23, 24, 25 tvirtinamas separatoriaus žie-dinėje išėmoje 29. Bazinis kūnas patalpintas su ašiniu
[0019] tarpeliu, kuri, sudaro separatoriaus 2 paviršius 30 ir orientuotas ašine kryptimi galinio žiedo paviršius 31.

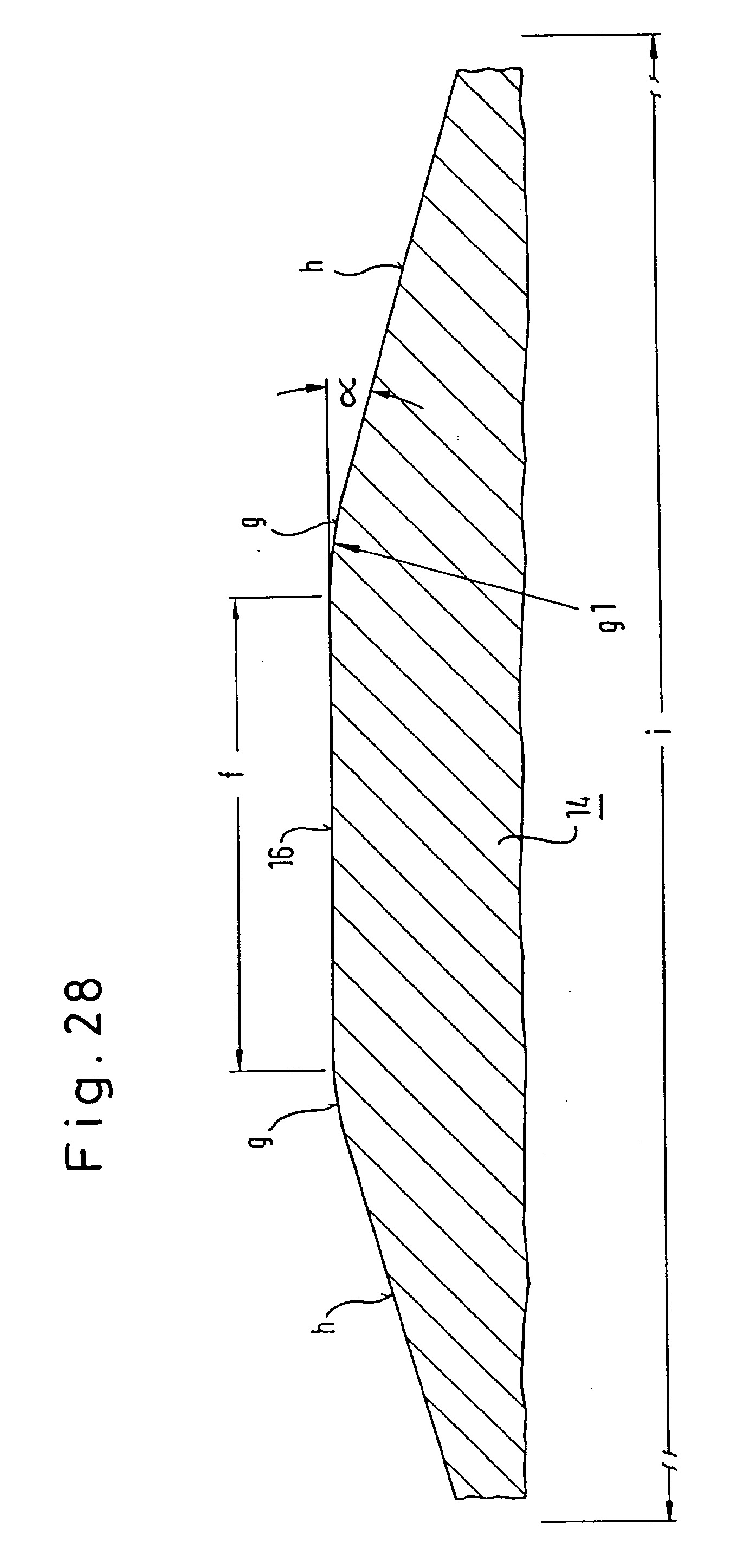

[0020] Radialinis tarpelis būtinas tam, kad žiedas galėtų pri-sispausti, kintant veleno 23 polinkio kampui separatoriaus atžvilgiu. Tuo pačiu metu būtina neleisti pra-sisukti žiedams, kadangi priešingu atveju žiedai gali užeiti už separatoriaus vieno ar kito paviršiaus arba pasislinkti jų atžvilgiu. Sandarytuvo galinėse dalyse padaryti kumšteliai 32 (žr. Fig. 23 ir 24), o kiaurymių dydis viršija kumštelių ploti,, to dėka išsaugomas radialinis tarpelis. Kumšteliai išdėstyti tik sandarinimo žiedo galinėse dalyse. Kumštelių aukštis viršija bazinio kūno 27 stori,. Galinis žiedas sujungtas su separatoriumi 2 srieginiu sujungimu. Sriegini, sujungimą sudaro varžtas 33 su paslėpta galvute, kuri įsukta i, kumšteli, 32. Kadangi kumštelio aukštis viršija bazinio kūno 27 stori,, tai, standžiai suveržiant varžtą su paslėpta galvute, bazinis kūnas neįstringa, tuo pačiu išlaikomas ir radialinis tarpelis. Žiedinių sandarytuvų periferinis fiksavimas gali būti atliekamas iškyšo-mis 34 (žr. Fig. 23). Vien tik tais žiediniais sandarytu-vais sandarinimo problema negali būti visiškai išspręs-ta. Fig. 20-23, o taip pat Fig. 26 ir 27 parodytos išilginės sandarinimo juostelės 35 su šaknine dali-mi 36, besiribojančios su velenu 23 liežuvėliu 37. Šak-ninė dalis 36 įstatoma ašine kryptimi i, separatoriaus 2 išdrožą 38. Išdrožos 38 atliktos periferiškai išsiple-čiančiomis galiniuose ruožuose, to dėka susidaro atra-miniai pečiai (Fig. 26). Išilginių sandarinimo juoste-lių 35 šakninės dalys 40 turi ašinėse galinėse srityse periferiškai išsikišančias iškyšas 41, kurios ribojasi su atraminiais pečiais 39. Išilginės sandarinimo juos-telės 39 turi pastovaus profilio galinius elementus 42 su šaknine 36 ir liežuvine 37 dalimis, kurios išsikiša iš už iškyšų 41 ašine kryptimi ir i,eina i, separatoriaus žiedinę išėmą, žiedinių elementų 42 ir sandarinimo žiedų prigulimo dėka užtikrinamas visiškas tarpinės erdvės tarp veleno 23 ir separatoriaus 2 sandarinimas. Fig. 27 parodyta sandarinimo juostelė 35 prieš monta-vimą. Ašine kryptimi už iškyšų 41 juostelės galuose iš-dėstyti elementai 43, kurie išilginės sandarinimo juos-telės montavimo metu užtikrina juostelės dalies, pa-talpintos tarp iškyšų 41, ištempimo galimybę, kurio me-tu iškyšos 41 gali perstumti juos per pečius. Atlikus montavimą, elementai 43 atskiriami ir atlaisvina juos-telę . Fig. 28 parodyta apribojanti plokštelė 3, kurios vir-šutinis paviršius 4 schematiškai parodytas Fig. 6. Vir-šutinis paviršius 4 turi neutralų, tiesialini j ini, išil-ginį ruožą f, prie kurio per perėjimo užapvalinimus g gl spinduliu ribojasi ašinis išilginis ruožas h, kuris taip pat yra tiesialinijinis. Išilginis ruožas h sudaro su išilginiu ruožu f kampą a=35°. Rutuliukų darbinės eilės ilgis i sudaro 100-200%, tinkamiausiai, 130-180% veleno 23 diametro; centrinio išilginio ruožo f ilgis sudaro 2-15%, tinkamiausiai, 5-10% veleno 23 diametro; perėjimo užapvalinimo g spindulys gl sudaro daugiau nei 100%, tinkamiausiai, virš 150%. Polinkio kampas a sudaro 25-45°. Tai užtikrina ribojančių plokštelių 3 ap-vertimą arba supimąsi, o tiesialinijiškumo centrinėje dalyje dėka paviršių suspaudimas guolio apgaubiančios kiaurymės atžvilgiu sumažėja tiek, kad susidėvėjimo dydis lieka nežymus. Ribojančių plokštelių išorinio pa-viršiaus 4 užapvalinimo spindulys lygus guolio priėmimo kiaurymės apskritimo paviršiaus spinduliui, dėl to už-tikrinamas plokštuminis ribojančių plokštelių priguli-mas prie guolio kiaurymės sienelių.
1. Linijinė rutulinė įvorė, turinti separatorių su riedėjimo takeliais, kuriuos sudaro darbinis ir grįž-tamasis tiesialinijiniai kanalai, sujungti lanko formos sujungimo ruožais, ir su išdrožomis, kuriose įstatytos ribojančios plokštelės su riedėjimo takeliais vidiniame paviršiuje, identiškais separatoriaus judėjimo takeliams, ir atskirti centrine briauna, tiesialinijiniai darbinio ir grįžtamojo kanalų ruožai išdėstyti skirtinguose lygiuose, be to, tiesialinijinis grįžtamojo kanalo ruožas patalpintas ties ribojančios plokštelės išoriniu paviršiu, tiesialinijinis darbinio kanalo ruožas padarytas atviru iš veleno pusės, besiskirianti tuo, kad kontakto palengvinimui joje padarytas pakrovimo kanalas.
2. Linijinė rutulinė įvorė pagal 1 punktą, besiskirianti tuo, kad mažiausiai viename išdrožos gale padaryta nuožulna, turinti bendrą ašį su tiesialinijiniu kanalo ruožu ir sudaranti su ribojančios plokš-telės grįžtamojo kanalo paviršiumi pakrovimo kanalą.
3. Linijinė rutulinė įvorė pagal 1 punktą, besiskirianti tuo, kad mažiausiai viename ribojančios plokštelės gale padaryta nuopjova, sudaranti su separatoriaus tarpelio paviršiumi pakrovimo kanalą.
4. Linijinė rutulinė įvorė pagal 1 punktą, besiskirianti tuo, kad ribojančioje plokštelėje padarytas darbinis riedėjimo takelis.
5. Linijinė rutulinė įvorė pagal 1 punktą, besiskirianti tuo, kad iš dviejų ribojančios plokštelės pusių padaryti pastovaus profilio tiesialinijiniai ruožai, susikertantys su lanko formos sujungimo ruožais.
6. Linijinė rutulinė įvorė pagal 1 punktą, besiskirianti tuo, kad centrinės briaunos profilis yra pastovus.
7. Linijinė rutulinė įvorė pagal 1 punktą, besiskirianti tuo, kad ji turi galinius stiklinės formos suveržimo elementus, išdėstytus kiekviename įvo-rės gale.
8. Linijinės rutulinės su pakrovimo kanalu, suformuotu ribojančios plokštelės, įtvirtintos separatoriuje su-veržimo elementais prie separatoriaus darbinio rie-dėjimo takelio, vieno iš elementų poros nuopjova, už-pildymo būdas, įvedant rutuliukus tarp riedėjimo take-lių ir separatoriaus bei plokštelės, besiskiriantis tuo, kad nuo vieno plokštelės galo nuima ir nuveda aukštyn suveržimo elementą, o rutuliukus įveda į pakrovimo kanalą per nuopjovą, po to ribojančią plokštelę įstato į darbinę padėtį ir užfiksuoja vėl įstatytu suveržimo elementu.
