[LT] Išradimas priklauso vandens valymo įrenginiams ir būdams.@Biologinis kontaktorius (8) turi bazinį sluoksnį iš granulių, turintį pasluoksnį (17) aktyvuotos anglies pagrindu, kurio medžiaga patenkina šias sąlygas:@ tankis nuo 0,018 iki 0,32 g/cm³,@ anglies tetrachlorido adsorbcijos geba nuo 60 % iki 120 svorio %,@ anglies tetrachlorido sulaikymo geba mažiau negu 25 svorio % nuo adsorbuotos anglies tetrachlorido masės,@ metileno mėlis nuo 5 iki 30 ml,@ efektyvus dalelių dydis nuo 0,5 iki 1,5 mm su tolygumo koeficentu, mažesniu negu 2.@Kontaktoriaus praplovimo ciklas (21, 24) (tik oras;oras plius vanduo; tik vanduo) paleidžiamas (38), kai parametras (36, 37), charakterizuojantis dumblių populiaciją nurodytame sluoksnyje, pasiekia iš anksto užduotą sąlyginę reikšmę.
[EN]
[0001] Išradimas susietas su vandens valymo įrenginiais ir būdais, numatančiais aktyvios granuliuotos medžiagos panaudojimą fiziniam ir biologiniam valymui vandens, turinčio pakibusias medžiagas ir/arba tirpale (iš dalies organines). Tai labiausiai susieta su geriamo vandens gavimu.
[0002] Gerai žinoma, kad geriamą vandeni, gauna iš vandens, pa-imto iš gamtinės aplinkos, pavyzdžiui, iš vandens tel-kinių, esančių miestų zonų kaimynystėje, realizuodami įvairius apdorojimo būdus to vandens nuskaidrinimui ir išvalymui tam kad jis atitiktų fizinio, organoleptinio, cheminio ir bakteriologinio pobūdžio reikalavimus ir standartus.
[0003] Norint pasiekti šį tikslą, išėjime iš valymo stoties visada reikia gauti vandenį, kurio kokybė būtų aukš-tesnė, negu reikalauja standartai, siekiant sukurti patikimumo atsargą, tuo labiau, kad paskirstymo tinkle vandens kokybė gali pablogėti.
[0004] Įprastas geriamo vendens gavimo būdas iš gamtinės aplinkos vandens numato, pavyzdžiui, šias operacijas:
[0005] - laisvą filtraciją, kurios metu atsiskiria stambesnės priemaišos, kurias turi valomas vanduo; - preliminarinį apdorojimą, įvedant reagentus, po kurio įvyksta flokuliacija ir nusodinimas, siekiant pašalinti suspensijos pavidalu esančias medžiagas; - filtravimą per smėlį, kai amoniakas biologiškai ni-trifikuojamas, o suspenduotos priemaišos pašalinamos; - ozono įvedimą (ozonavimą) sunaikinant bakterijas ir virusus; - filtravimą, panaudojant granuliuotą aktyvuotą anglį, kad pašalintų organines medžiagas;
[0006] Žinoma, filtracija panaudojant aktyvuotą anglį tokiame būde atitinka priemaišų adsorbcijai aktyvuotos anglies paviršiuje ir porose - tai būna periodinės prisotintos aktyvuotos anglies terminės arba cheminės regeneracijos priežastimi.
[0007] Neseniai buvo pasiūlyta panaudoti vandens gamybai ak-tyvuotą anglį, kad aprūpintų tolimesni, biodegraduo j amų organinių medžiagų biologinį skilimą tokiu būdu, kad jos naudotųsi bakterijomis, besilaikančiomis aerobinėje aplinkoje granuliuotos aktyvuotos anglies sluoksnio būsenos. Tai reiškia mėginimą priversti aktyvuotą anglį atlikti papildomą funkciją, šiuo atveju biologinio ne-šiklio funkciją.
[0008] Toks aktyvuotos anglies biologinis panaudojimas dar tik mezgasi ir šiuo metu pastebima tendencija nustatyti tokio biologinio sluoksnio darbo sąlygas tik pagal analogiją, kur tai galima - su sluoksniais, panaudo-jamais įprastuose filtruojančiuose sluoksniuose (pvz., sluoksniuose, kur panaudojamas smėlis).
[0009] Tai panaudojama iš dalies žinomiems praplovimo būdams.
[0010] Paduodamame vandenyje esančios suspensijos medžiagos sulaikymas filtruojančiu smėlio sluoksniu užkemša tar-pus tarp granulių, tai sukelia slėgio sumažėjimą per filtruojantį sluoksnį - todėl būtina periodiškai valyti smėlį. To vykdymui žinomas būdas sudarant smėlyje nu-kreiptos į viršų oro ar vandens srovės cirkuliaciją, kad galima būtų atskirti priemaišas, o po to praplovimu ir perpylimu pašalinant tas priemaišas. Kai kuriais atvejais buvo siūloma pūsti orą ir vandeni, kartu.
[0011] Tokio praplovimo procedūros panaudojimas sluoksniui, susidedančiam iš aktyvuotos anglies granulių, kai vienu metu pučiamas oras ir vanduo, paprastai yra nepa-geidautinas dėl granulių trynimosi ir dilimo. Tai sukelia greitą aktyvuotos anglies granulių susidėvėjimą ir žymius nuostolius, kai jos nutraukiamos per nupylimo slenkstį. Todėl aktyvuotai angliai paprastai ne-naudojamas toks praplovimas, kai naudojamas toks mišrus padavimo būdas (oras plius vanduo). Darbo sąlygų opti-mizacija tokiam biologiniam aktyvuotos anglies sluoksniui turi atmesti bet kokį tokios maišytos (oras plius vanduo) fazės padavimą, naudojant tik oro pūtimą ir/arba vandens įpurškimą. Šios srities technikos lygis, žinomas specialistams, iš dalies pateiktas M. Mebnire, J. Suffet "ACTIVATED CARBON ADSORPTION OF ORGANICS FROM THE AQUOUS PHASS" , leidykla Arbor Science, 1980, vol. 2.
[0012] Išradimas ypatingai nukreiptas d, šių biologinio va-rianto darbo sąlygų optimizaciją, tai sukėlė būtinybę nustatyti sąlygas, kurios turi būti įvykdytos pa-naudoj ant: - granuliuotą medžiagą, sudarančią biologinį sluoksnį (paprastai, nors nebūtinai, panaudojant aktyvuotą ang-lį), sudarant "tvirtą" biologinį nešiklį, tinkamą rei-kalingam bakterijų populiacijos augimui; - dažnumą, kuriuo praplaunamas biologinis sluoksnis;
[0013] Tokio biologinio sluoksnio funkcija remiasi ne tik filtravimu, bet, ir kas svarbiau, įvedant bakterinę
[0014] populiaciją kantaktan su esančiu vandenyje organiniu substratu. Be to, toks biologinio sluoksnio praplovimas neturi tų tikslų, kurie būdingi įprasto filtruojančio sluoksnio praplovimui, ir abi praplovimo operacijos atitinka fizikines realybes; būtent dėl šios prie-žasties tikslingiau vadinti juos ne "filtrais", o "biologiniais kontaktoriais".
[0015] Išradimas remiasi nuostabiu atradimu, kad galima rasti aktyvią granuliuotą medžiagą, tokią kaip aktyvuotą anglis, arba medžiagą, kurios pagrindu yra aktyvuota anglis, kuri užtikrina kompromisą tokiems reika-lavimams, kurie iš pirmo požiūrio yra nesuderinami. Ir būtent, tiktai panaudojant biologiniu nešikliu bakte-riologinei populiacijai, tuo pačiu tikti praplovimui, kad atskirtų ir pašalintų nereikalingas medžiagas ir organizmus, esant mažam linijiniam oro ir/arba vandens greičiui (tai naudinga elektros energijos ir dilimo požiūriu).
[0016] Papildant tokios medžiagos charakteristiką, šiuo išra-dimu siūlomas efektyvus praplovimo būdas, kuris nesu-kelia nepageidautino granuliuotos medžiagos dilimo.
[0017] Juo taip pat siūlomas parametras, būdingas biologiniam kontaktoriui, kuris gali būti panaudotas kruopščiam praplovimo ciklų paleidimui, nežiūrint į aplinkos ter-pės ir konkrečiai - aplinkos temperatūros svyravimus.
[0018] Šiam tikslui išradimu siūlomas valymo biologinis kontaktorius, tarnaujantis geriamam vendeniui gauti, turintis baką su granulių sluoksniu ir turintis dugną, virš kurio yra filtruojantis dugnas, ir šoninę sienelę su viršutine briauna, sudarančią iškyšą perpylimui, įrenginį apdorojimui skirto vandens padavimui; vir-šutinėje bako dalyje - įrenginį apdoroto iš po bako dugno vandens pašalinimui ir įrenginį suslėgto išvalyto
[0019] oro įvedimui po filtruojančiu sluoksniu, besiskiriantis tuo, kad sluoksnis iš granulių turi tarpsluoksni, aktyvuotos anglies pagrindu ir yra medžiaga, kuri patenkina šiuos reikalavimus: - tankis-intervale nuo 0,18 iki 0,32 g/cm ; - anglies tetrachlorido absorbcijos geba - nuo 60 % iki 120% pagal svorį; - anglies tetrachlorido sulaikymas - mažesnis negu 25 svorio % nuo adsorbuotos anglies 'tetrachlorido masės; - metileno mėlis - nuo 5 iki 30 ml; - dalelių dydis - nuo 0,5 iki 1,5 mm efektyvaus mat-mens, su tolygumo (homogeniškumo) koeficientu, mažesniu negu 2.
[0020] Be to, bakas turi įrenginį, skirtą laiko bėgyje valdyti parametrą, kuris proporcingas dumblių populiacijai nurodytame pasluoksnyje, susietas su paleidimo įrenginiu, kuris gauna matavimo signalus iš valdymo įrenginio ir susietas su vandens ir suspausto oro įvedimo įrenginiu, su tikslu, kad paleistų praplovimo ciklą (tik oras, oras plius vanduo, tik oras), kai chrakteringas parametras pasiekia išanksto užduotą nustatytos reikšmės slenkstį.
[0021] Atitinkamai atiduodantiems pirmenybę išradimo požy-miams, kai kurie iš jų gali būti kombinuojami:
[0022] - medžiaga, sudaranti granulių sluoksnį, atininka šias sąlygas:
[0023] anglies tetrachlorido adsorbcijos geba - intervale nuo 70 % iki 120 %;
[0024] anglies tetrachlorido sulaikymas - nuo 15 % iki 25 svorio % nuo adsorbuotos anglies tetrachlorido masės,
[0025] metileno mėlis -nuo 18 iki 30 ml;
[0026] anglies tetrachlorido adsorbcijos geba - nuo 80 % iki 110 %,
[0027] anglies tetrachlorido sulaikymas - nuo 15 % iki 20 % nuo adsorbuotos anglies tetrachlorido masės,
[0028] metileno mėlis - nuo 20 iki 30 ml;
[0029] - faktiškai visas nurodytas granulių sluoksnis susideda iš nurodyto pasluoksnio medžiagos, kurios granulės turi efektyvų dydi, nuo 0,5 iki 1 mm; - ši medžiaga turi efektyvų dydi, nuo 0,5 iki 0,8 mm su homogeniškumo koeficientu, žemesniu negu 1, 9; - šią medžiagą parenka su efektyviu dydžiu nuo 0, 6 iki 0,8 mm su homogeniškumo koeficeintu, žemesniu negu 1,8;
[0030] nurodytas sluoksnis iš granulių turi smėlio pa-sluoksnį po nurodytu sluoksniu iš aktyvios granuliuotos medžiagos, kurią parenka efektyvaus dydžio nuo 1 iki 1,5 mm su homogeniškumo koeficientu, žemesniu negu 1,6 ,
[0031] ir efektyvaus smėlio dydžio nuo 0, 5 iki aktyvios me-džiagos efektyvaus dydžio, geriausiai nuo 0, 5 iki 1 mm; - ši granuliuota medžiaga turi efektyvų dydi, nuo 1 iki 1, 5 mm su homogeniškumo koeficientu, žemesniu negu 1, 5; - ši granuliuota medžiaga turi efektyvų dydį nuo 1, 1 iki 1, 3 mm su homogeniškumo koeficeintu, žemesniu negu 1, 4;
[0032] įrengimas dumblių populiacijos valdymui nurodytame sluoksnyje turi slėgio daviklius, kurie patalpinti dviejuose viršutinės nurodyto sluoksnio dalies matavimo lygiuose, ir pritaikyti tarp nurodytų dviejų lygių pra-einančio vandens slėgio praradimo matavimui;
[0033] šie davikliai atitinkamai patalpinti maždaug vandens/ sluoksnio ribos paviršiuje ir gylyje nuo 10 iki 30 cm;
[0034] - bako dugnas turi tūtas, kurių galvutė turi vertikalius 0, 4 mm pločio plyšelius.
[0035] Išradimu taip pat siūlomas būdas valdyti biologini, kon-taktorių, susidedanti, iš granulių sluoksnio, kuris sa-vyje turi aktyvuotos anglies pasluoksnį, pritaikyto apvalyti geriamą vandenį jo gamybos eigoje; šiame būde: medžiaga, sudaranti granulių sluoksnį, parenkama taip, kad patenkintų šias sąlygas:
[0036] anglis tetrachlorido adsorbcijos geba - nuo 60 % iki 120 % pagal svori,,
[0037] dalelių dydis - nuo 0, 5 iki 1, 5 mm efektyvaus dydžio su tolygumo koeficientu, mažesniu negu 2,
[0038] - apdorojimui skirtas vanduo i, viršų paduodamas linijiniu greičiu, žemesniu negu 45 m/ val, kad laikas kon-taktui su tuščiu sluoksniu ( vanduo kontakte su sluoksniu) būtų ne mažesnis negu 5 min;charakterizuojantis dumblių populiaciją sluoksnyje parametras yra reguliuojamas; - praplovimo ciklas paleidžiamas, kai šis parametras pasiekiamas pagal anksčiau užduotą ribinę reikšmę; šiuo atveju duotas ciklas po apdorojimui skirto vandens padavimo nutraukimo atveju turi šiuos etapus: vandens lygio nuleidimas, tačiau ne žemiau granulių sluoksnio viršaus,
[0039] oro įpūtimas prieštekmės sistemoje, esant tariamam grei-čiui . 80 Nm 3 / vai. m 2, bent iki burbuliukų pasirodymo pa-viršiuje,
[0040] papildomo suspausto vandens įpylimas su matomu greičiu nuo 15 iki 50 m/ val, kol vandens paviršiaus pasieks kontaktoriaus perpylimo lygi,, tuo pačiu oro ipūtimą tę-sia dar 30 sek, tačiau ji, nutraukia dar prieš tai, kol vandens lygis pasiekia perpylimo lygi,
[0041] praplovimas vandeniu perpylimo metodu nuo 5 iki 20 min, esant vandens greičiui nuo 8 iki 50 m/val; - suspausto vandens įvedimas prieštekme sustabdomas i, kontaktorius vėl užpildomas apdorojamu vandeniu.
[0042] Pagal kitus geresnius šio išradimo būdo požymius, kai kurie iš jų gali būti suderinti: faktiškai visas sluoksnis sudaromas nurodytu pa-sluoksniu, todėl po kiekvieno praplovimo ciklo vanduo, paliekantis kontaktorių, nupilamas per iš anksto už-duotą laiką; - šis iš anksto užduotas laikas viršija 20 min; - dumblių populiaciją sluoksnyje chrarakterizuoj antis parametras parodo, spaudimo praradimą, išmatuotą per granulių sluoksnio viršutinę dali, tarp dviejų matuojamų lygių po viršutiniu nurodyto pasluoksnio paviršiumi; - spaudimo praradimas matuojamas maždaug tarp granulių pasluoksnio viršaus ir giliau esančio lygio nuo 10 iki 30 cm; - iš anksto nustatytas slenkstis atitinka spaudimo pra-radimą nuo 5 iki 90 cm, kai pasluoksnio gylis yra 10 cm; - suspausto oro įvedimo greitis yra pastovus iki ir po papildomo suspausto vandens įvedimo ; - tariamasis suspausto oro įvedimo greitis sudaro nuo 10 iki 40 NmVval.m2; - šis tariamasis greitis sudaro maždaug nuo 20 iki 30 NmVval.m2; - šis tariamasis suspausto oro įvedimo greitis apy-tiksliai lygus 20 Nm3/val.m2; - tik suspausto oro įvedimas tęsiasi 1-4 min; - suspausto vandens įvedimas sudaro nuo 5 iki 10 m/val; - suspausto vandens įvedimas sudaro maždaug nuo 8 iki 9 m/val; - suspausto oro įvedimą nutraukia laikui iki 90 % truk-mės, kurios metu pakyla vandens lygis.

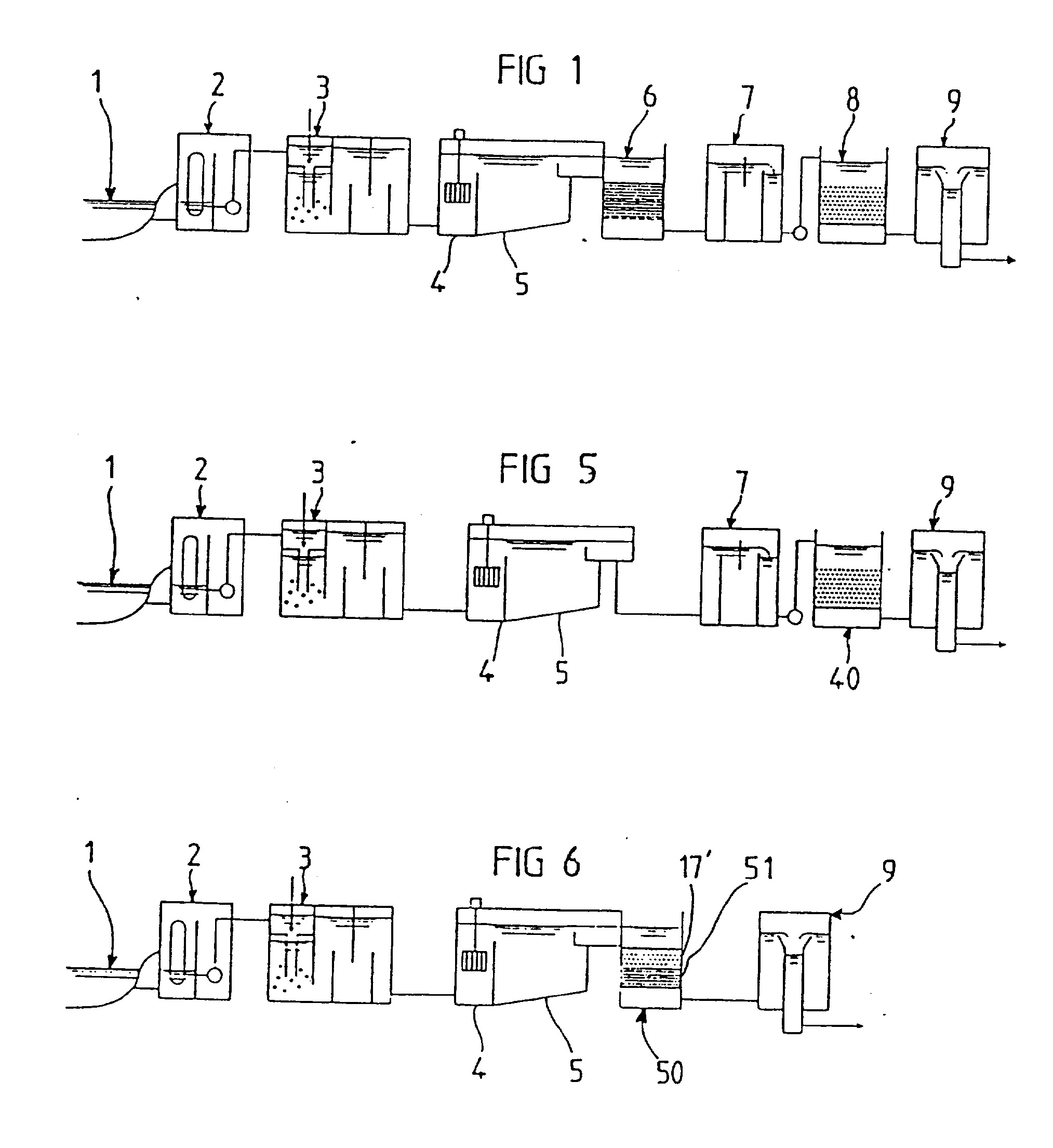

[0043] Išradimo objektas, jų skiriamuosius bruožus ir priva-lumus iliustruoja žemiau pateikiamas pavyzdys (neap-ribojantis išradimo) su nuorodomis į pridedamus brė-žinius, kuriuose parodyta: Fig. 1 - geriamo vandens gavimo įrenginio, turinčio biologinį kontaktorių smėlio filtro išeigos pusėje, blokinė schema; Fig. 2 - įrenginio biologinio kontaktoriaus pagal Fig. 1 vertikalus skersinis pjūvis; Fig. 3 - dalinis jo išilginio pjūvio vaizdas, kuriame parodytas biologinio kontaktoriaus filtro dugnas; Fig. 4A-4E - schematiniai vaizdai, atitinkantys penkias nuoseklias praplovimo ciklo fazes biologiniame kontaktoriuje pagal Fig. 1; Fig. 5 - kito geriamo vandens gavimo įrenginio, turin-čio smėlio filtrą keičiantį biologinį kontaktorių, blo-kinė schema; Fig. 6 - kito geriamo vandens gavimo įrenginio filtravimo posistemės, turinčios biologini, kontaktorių su filtruojančiu smėlio sluoksniu, blokinė schema; Fig. 7A-7E - schematiniai vaizdai, atitinkantys penkias nuoseklias praplovimo ciklo fazes biologiniame kontaktoriuje pagal Fig. 6; Fig. 8- diagramų užrašai skirtingoms temperatūroms, pa-rodant spaudimo nuostolius per viršutinio pagrindinio sluoksnio dalies 10 cm sluoksnį iš Fig. 2. Fig. 1 gana schematiškai parodomi pagrindiniai apdorojimo etapai iš gamtinės aplinkos vandens gaunant ge-riamą vandeni,.
[0044] Pirmas etapas 2 yra fizinio atskyrimo etapas, kurio metu iš vandens, šiuo atveju imamo iš upės 1, paša-linami nešami stambūs daiktai.
[0045] Antrame etape 3 preliminariam apdorojimui įvedamos skirtingos suspaustos medžiagos. Praktikoje įvedamas suspaustas ozonas (pvz., sunaudojant 0,8 g/m3), kuris skatina vandens skaidrinimą, kartu pašalinamas virusas. Galimas taip pat suspaustos flokuliuojančios medžiagos (pvz., aliuminio polichlorido), koaguliuojančios me-džiagos ir vandens užterštumo sumažinimui - miltelinės anglies įvedimas.
[0046] Po to vanduo praleidžiamas per fizinio ir cheminio apdorojimo etapą, kuriame yra koaguliacijos-flokulia-cijos bakas 4 ir po to - bakas-sodintuvas 5.
[0047] Po to vanduo iš bako-sodintuvo praleidžiamas per baką su smėlio filtru 6, kad pašalintų pakilusias medžiagas. Šios medžiagos apima, pavyzdžiui, upės smėlį, ir tariamas filtravimo greitis pasroviui žemyn yra apie 6 m/vai. Bakas 6 turi mechanizuotą įrengimą (neparo-dytas) smėlio praplovimui grįžtamos srovės metodu (panaudojant paduodamus i, viršų orą ir vandenį) .
[0048] Po to į prafiltruotą vandeni, 7 įpurškiamas ozonas ir vanduo toliau teka žemyn per biologinį kontaktorių 8. Biologinio kontaktoriaus išėjime vandenį tikslinga praleisti per protakos reguliatorių, kuris parodytas
[0049] Fig. 2 ir po to vanduo chloruojamas 9. Po šito jis tinkamas paduoti į geriamo vandens paskirstymo tinklą

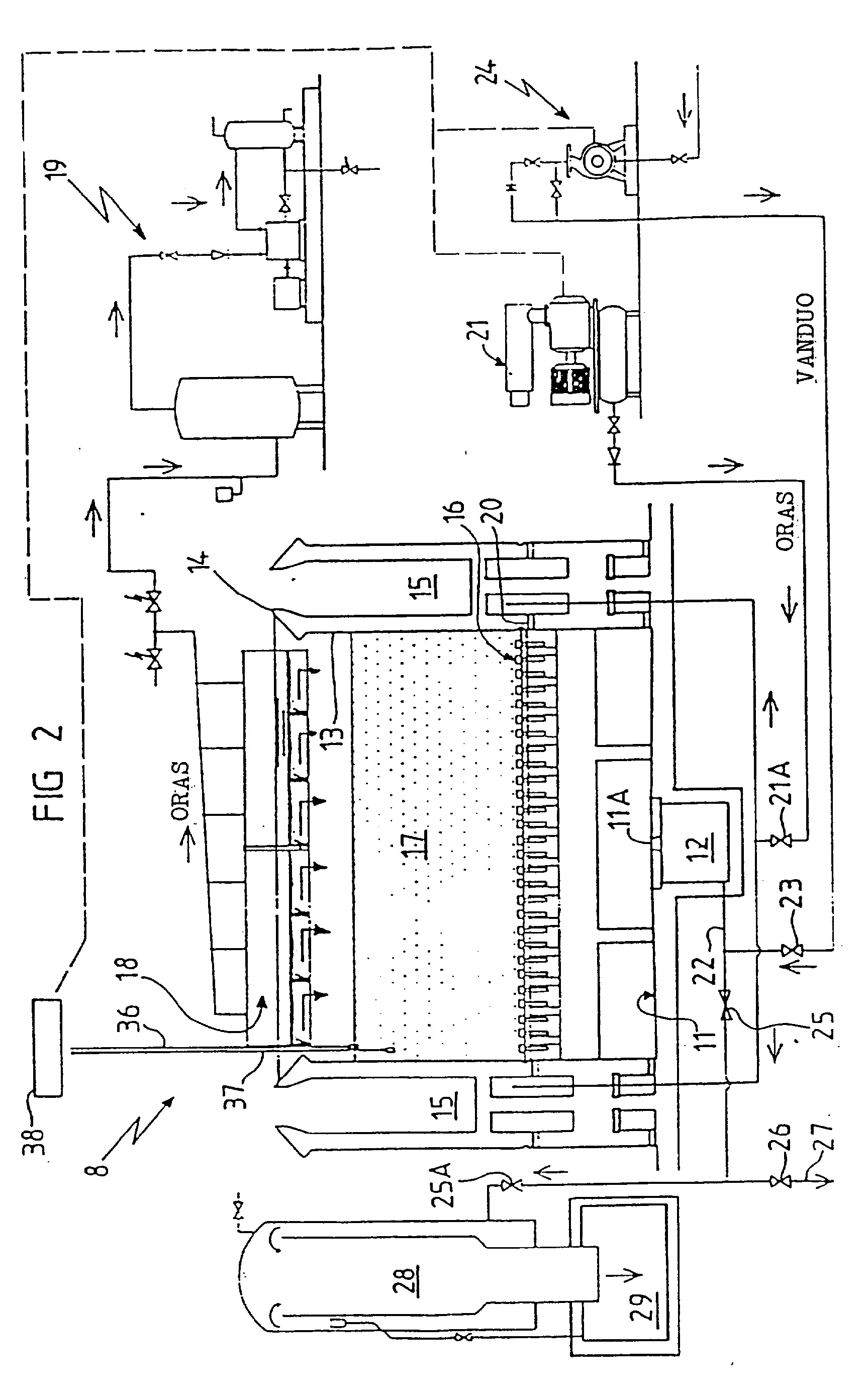

[0050] Kaip matyti iš Fig. 2, biologinis kontaktorius 8 turi baką 10 (dar vad. baseinu) . Šis bakas turi dugną 11, kuris angos 11A dėka sujungtas su prafiltruoto vandens nuvedimo kanalu 12 (šiuo atveju jis yra žemiau bako 10, ir turi sieneles 13, kurių viršutinėje dalyje yra perpylimo briaunos 14, palei kurias numatyti nuve-damieji kanalai 15. Praktikoje numatyta eilė gretutinių bakų, atskirtų šitais kanalais.
[0051] Virš bako 10 dugno 11 yra filtruojantis dugnas 16, virš kurio yra sluoksnis 17 iš aktyvios granuliuotos medžia-gos, t. y. medžiagos, tinkamos biologinės populiacijos biologinei terpei sudaryti. Kadangi šiuo atveju turimas tik vienas toks sluoksnis, kontaktorius 8 skaitomas vienasluoksniu. Šio sluoksnio storis nuo 1 iki 3,5 m, geriau nuo 1,5 iki 3,5 m, o geriausiai - apie 2,5 m.
[0052] Virš sluoksnio 17 yra sifonai 18, per kuriuos patenka nufiltruotas ir ozonuotas vanduo. Šiuo atveju sifonai yra virš bako 10 briaunos 14 lygio; į juos oras paduodamas be slėgio iš gamybinio agregato 19.
[0053] Kaip tik žemiau filtro 16 dugno bako sienelėse yra skylės 20, kad po slėgiu pateiktų suslėgtą orą, kuris gaunamas iš kompresoriaus 21 per vožtuvą 21A.
[0054] Nuo nufiltruoto vandens kanalo nueina vamzdis 22, kuris per vožtuvą 23 (paprastai uždarytas, kai nėra praplovimo ciklų) susisiekia su vandens praplovimo cent-ru 24), per vožtuvus 25 ir 25A (paprastai, uždaryti, vykstant praplovimo ciklams) - su likusia vandens apdorojimo įrenginio dalimi ir per vožtuvą 26 (atidaryti tik tuoj po praplovimo ciklų) su drenažo vamzdžiu 27.
[0055] Nufiltruotas vanduo, per vožtuvą 25 paliekantis kana-lą 12, praeina per sifoninio tipo protakos reguliato-rių 28 (kuris valdomas neparodytos vakuuminės siste-mos) , kurio pagrinde numatytas platus vamzdis 29 nu-filtruotam vandeniui. Šis vamzdis per neparodytą vamz-dyną susisiekia su chloravimo zona 9 (iš Fig. 1) .

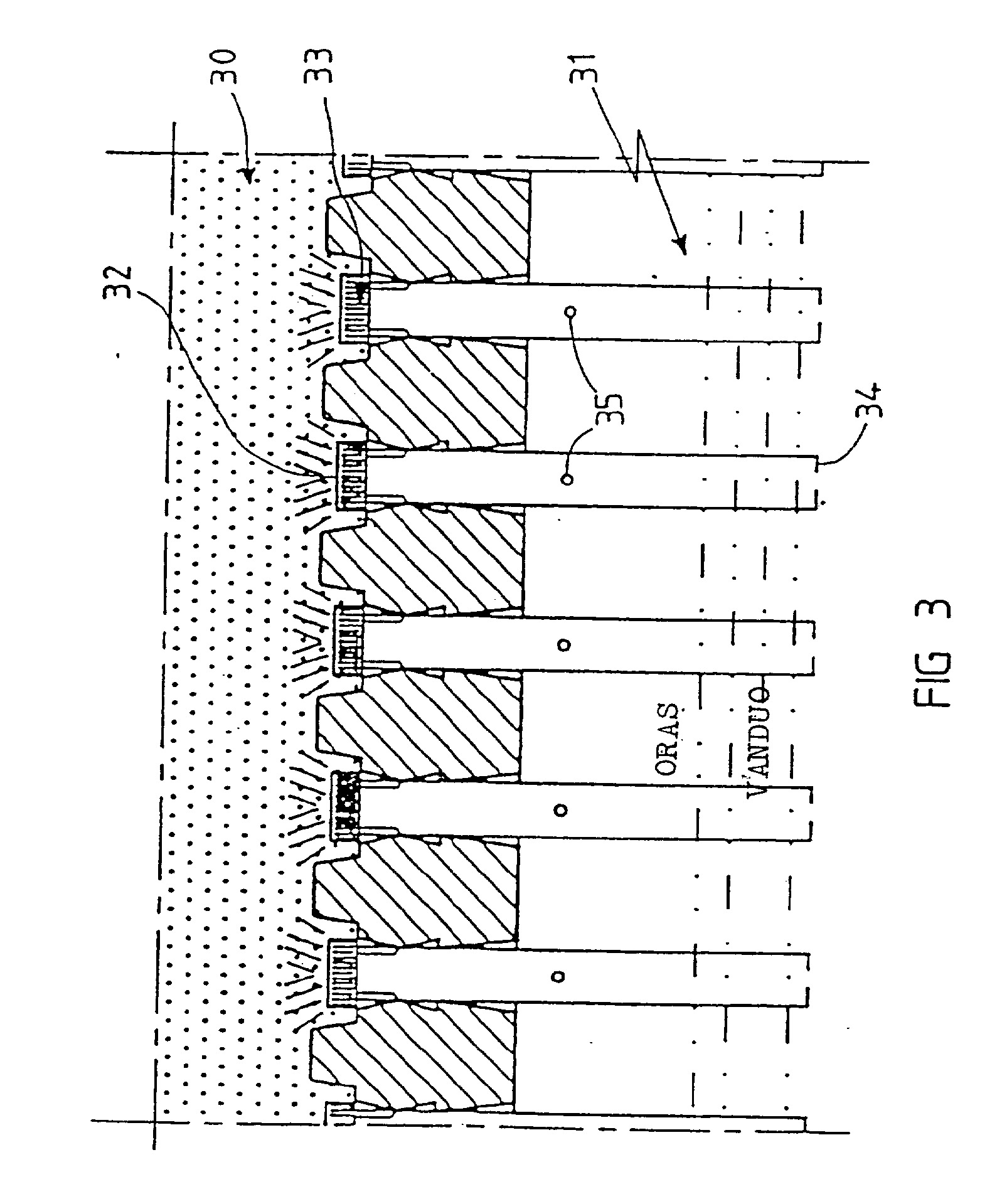

[0056] Kaip smulkiai parodyta Fig. 3, filtruojantis dugnas 16 sudarytas iš vienos neporingos tirštos masės sluoksnio 30, per kurį praeina slėgio įvedimui reikalingos tūtos 31. Pastarosios turi didesnes negu pačios tūtos skersinio pjūvio galvutes 32; šiame išpildymo variante jos yra cilindrinės ir jų šoninė sienelė turi siaurus pailgus (vertikalius) plyšelius 33 (0,4 mm pločio, at-sižvelgiant į granuliuotą medžiagą, kuri parinkta nau-doti pagal šį išradimą).
[0057] Pavyzdžiui, tūtų galvutės turi 50 mm išorinį diametrą ir 25 mm aukštį, o plyšiai yra 19 mm ilgio.
[0058] Tūtos atidarytos apatinėje dalyje 34, kad leistų vandeniui kilti jomis; jų sienelė turi mažiausiai vieną oro paskirstymui reikalingą siaurą radialinio tipo skylutę 35, per kurią praeina oras, kuris pučiamas per perforuotus vamzdžius (iš Fig. 2). Fig. 3 konfigū-racijoje oras ir vanduo įvedami vienu metu.
[0059] Aktyvią granuliuotą medžiagą, kuri sudaro vienasluoks-nio kontaktoriaus 8 nešantį sluoksnį 17 (geriausiai granuliuota aktyvuota anglis) parenka taip, kad ji patenkintų tokius reikalavimus: tankis nuo 0,18 iki 0,32 g/cm3 (pagal 1976 m. vasario mėn. SL standartą 11-1 arba ASTM D2866 standartą), geriau nuo 0,18 iki 0,26 g/cm arba tikslingiausiai nuo 0,19 iki 0,24 g/cm3; anglies tetrachloridas (CC14) su absorbcijos geba nuo 60 iki 120 svorio % (atitinkamai pagal 1976 m. gegužės mėn. SL IX standartą arba ASTM D2467 standartą), geriau nuo 70 iki 120 %, arba tikslingiausiai nuo 80 iki 110%; Anglies tetrachlorido sulaikymas mažiau 25 svorio % nuo adsorbuoto CC14 masės pagal 1976 m. gegužės mėn. standartą SL IX arba standartą ASTM D3467), geriau nuo 15 iki 25 % arba tikslingiausiai nuo 15 iki 20 %; metileno mėlis nuo 15 iki 30 ml (pagal standartą DABVI), geriau nuo 18 iki 30 ml, o tiklsingiausiai nuo 20 iki 30 ml; dalelių dydis (pagal 1976 m. vasario mėn. standartą SL III-l arba standartą ASTM D2862): - efektyvus dydis (ANPOR standartas) - nuo 0,5 iki 1 mm, geriau nuo 0,5 iki 0,8 mm, o tikslingiausiai nuo 0,6 iki 0, 8 mm, - tolygumo koeficientas (ANFOR standartas) - mažesnis negu 2, geriau - mažesnis negu 1,9, o tikslingiausiai - mažesnis negu 1, 8.
[0060] Tokia medžiaga, pavyzdžiui, bus granuliuota aktyvuota anglis, parduodama PICA kompanijos PICABIOL G-88-1 pavadinimu .
[0061] Tenka atžymėti, kad aktyvios granuliuotos medžiagos, patenkinančios minėtas sąlygas, konkrečiai granuliuotos aktyvuotos anglies atveju, tinkami praplovimui be dilimo (nežiūrint žymaus ciklinio maišymo, praplovimo ciklai sukelia tik lėtą dilimą ir mažų dalelių susi-darymą ir tuo pačiu lėtą užteršimą ir/arba filtro ir jo filtruojančio dugno užkimšimą) - tai sąlygoja ilgesni, tarnavimo laiką.
[0062] Aukščiau nurodytos sąlygos gali būti analizuojamos tokiu būdu: - aktyvios granuliuotos medžiagos tankis turi būti pa-kankamai mažas, kad leistų efektyvų prieštekmini, pra-plovimą, panaudojant energijos minimumą; - CC14 adsorbcijos geba chrakterizuoja bendrą medžiagos poringumą, o CC14 sulaikymo rodiklis chrakterizuoja smulkesnių porų frakciją (todėl anglis su 100 % sulaikymo rodikliu turėtų turėti tiktai mikroporas) ; tas faktas, kad nurodomas sulaikymas mažiau negu 25 %, parodo, kad porų proporcijos dalis didesnė, negu mik-roporų ir todėl laikoma, kad jie mažai arba visai ne-padeda bakterijų fiksacijai;metileno mėlis charakterizuoja anglies sugebėjimą fiksuoti gana didelių dydžių molekules; pasirinkimas nuo 15 iki 20 ml atitinka aukštą dydi, (akyvuotos anglies, kuri paprastai naudojama klasikiniuose apdoro-jimuose, rodiklis būna apie -10); - efektyvus dydis duoda 10 % (pagal svori,) pačių ma-žiausių granulių dydi,; - tolygumo koeficientas parodo dalelių dydžio pasi-skirstymo kreivės formą, kadangi jis pateikia santyki, nuo 40 % iki 90 % nutolimų (kai koeficientas yra 1, tai atitinka to paties dydžio daleles). Fig. 4A-4E parodyta praplovimo seka, panaudota vien-sluoksniam kontaktoriui 8, ji turi šiuos etapus (po to, kai pabaigtas vandens padavimas per sifonus 18; - vandens paviršiaus nuleidimas Fig. 4A iki palyginti minimalaus lygio lyginant su aktyvaus granuliuotos me-džiagos sluoksnio 17 viršutine dalimi; - aeracija i, viršų (tiksliau - "barbotavimas") (Fig. 4B) - įvedant suspaustą orą per vamzdžius 19, kai šis oras gaunamas iš kompresoriaus 21, esant atidarytam kranui 19 A;įvedama į viršų maišyta (oras plius vanduo) fazė (4C fig.), kai vožtuvai 19A ir 23 atidaryti, o vožtuvai 25 ir 26 - uždaryti; - vandens lygio pakėlimas iki perpylimo taško (Fig. 4D) , esant uždarytiems vožtuvams 19A, 25 ir 26. - papildomo praplovimo vandeniu fazė, palaikant per-pylimą .
[0063] Nežiūrint į žinomą patyrimą, kuris rekomenduoja nenau-doti oro ir vandens įvedimą vienu metu, o tai sukelia dideles energetines sąnaudas maišymui, buvo pastebėta, kad palyginus tik vieno suspausto oro ar vandens įvedimą su būdu, kai suspaustos fazės įvedimas atlie-kamas kartu (oras plius vanduo), sudaromos geresnės medžiagų išlaisvinimo sąlygos (esančios apdorojamame vandenyje suspensijos, kurios buvo atskirtos filt-ruojant) . Tai sukelia geresnį galutinės kokybės page-rinimą (chloro išnaudojimą) ir todėl leidžia pasiekti teigiamą efektą.
[0064] Vykdant šią mišrią įvedimo su slėgiu fazę, šio suspausto oro įvedimo i viršų greitis yra mažesnis negu 80 Nm3/val;m2, praktikoje pasirenkama nuo 10 iki 100 Nm3/val;m2. Tikslingiausiai yra nuo 20 iki 30 Nm 3 /vai.m 2 . Mažesnis greitis (10 Nm 3 /vai.m 2 ) ne vi•-suomet pakankamas pašalinti sluoksnio 17 užterštumus. Tuo tarpu didesni greičiai (nuo 40 iki 50 Nm 3 /vai.m 2) kai kuriais atvejais gali sukelti sluoksnio granuliuo-jančios medžiagos dilimą, stiprų susidrumstimą, kai po praplovimo pravedamas pakartotinas filtravimas; visa tai sukelia ilgoką kontaktoriaus veiklos pablogėjimą. Dydis 20 Nm3/val;m2 daugeliu atveju gali būti opti-maliausias, nes tai taip pat sumažina chloro sunau-dojimą perfiltruotam vandeniui.
[0065] Suspausto vandens įvedimo greitis kartu su oru geriausiai parenkamas nuo 5 iki 10 m/val, tikslingiausiai nuo 8 iki 9 m/val, o praktikoje - apie 8 m/val.
[0066] Nustatant tokio suspausto mišinio įvedimo trukmę, buvo rasta, kad medžiagos kiekis suspensijoje tiesiog proporcingas jai, kai trukmė, mažesnė negu 10 min. Ši trukmė parenkama ilgesnė negu 30 sek - praktikoje parenka žymią dalį mažesnę negu 90 % laiko pakeliant vandens lygį iki perpylimo briaunos 14 . Todėl suspausto oro įvedimą nutraukia dar iki vandens paviršius pasiekia šias perpylimo briaunas - tai nutraukia barbo-tavimą ir sumažina granulių ištraukimo pavojų. Tinkamiausias laikas - mažiau negu 4 min, tai daugiausia dėl energijos taupymo. Praktikoje jis parenkamas nuo 90 sek iki 3 min. esant suspausto oro padavimo greičiui
[0067] Preliminarinis suspausto oro vedimas tiek laiko, kurio pakanka, kad paviršiuje pasirodytų burbuliukai, page-rina suspensijose (atskirtų sluoksnio dėka be granu-liuojančios medžiagos nuostolių padidėjimo) esančių medžiagų pašalinimą. Praktiniais sumetimais ši, įvedimą su slėgiu tikslinga vykdyti tokiu pat greičiu, kaip ir atliekant tolimesni, įvedimą su slėgiu mišiniui, t. y. nuo 20 iki 30 Nm 3 /vai.m 2. Jo trukmė praktiškai priklauso nuo laiko, kuris reikalingas, kad kompresorius 21 pasiektų savo galingumą; praktiškai jis sudaro nuo 30 iki 90 sek, o geriausiai nuo 45 iki 60 sek.
[0068] Praktiniais sumetimais liktinė fazė, kurioje vandens lygis pakyla iki perpylimo sąlygų., atliekama tokiu pat vandens greičiu, koks naudojamas įvedant suspaustą mišinį; jo trukmė priklauso nuo atstumo, kurį turi praeiti vandens lygis iki perpylimo briaunos 14 po oro padavimo sustabdymo.
[0069] Po to praplovimas perpylimo sąlygomis vykdomas didesniu greičiu, negu greitis fazės, įvedamos su slėgiu į mi-šinį, praktiškai parenkamas nuo 8 iki 50 m/val, geriau nuo 15 iki 25 m/val (ir tikslingiausiai lygus 16 m/val). Mažesni greičiai kartais gali būti nepakan-kami, norint pašalinti visas medžiagas suspensijoje, atskirtų nuo granuliuotos medžiagos, sudarančios sluoksnį 17. Didesni greičiai kartais gali sukelti per-nelyg didelį granuliuotos medžiagos nuostolį.
[0070] Praplovimo laiką tikslinga palaikyti nuo 10 iki 20 min, geriausiai nuo 10 iki 12 min. Šis dydis turėtų atrodyti pakankamu kai kuriais atvejais pašalinant medžiagą suspensijoje, tuo tarpu kai tai tęsiasi daugiau negu 20 min vyksta bereikalingas preliminariai prafiltruoto ir naudojamo praplovimui vandens kiekio didėjimas. Pavyzdžiui, naudojant Edmond Pepin fabriko Myazu-de-Pya filtrą 55 su aktyvuotos anglies PICABIOL sluoksniu ir viršuje nurodyto tipo (patenkinančio visus reikalavimus) kai gylis 1,5 m ir paviršiaus plotas 117 m 2, praplovimo sąlygos (kurioms esant skirtas filtracijai vanduo paprastai prateka 9-10 m/val greičiu) nustatomos tokiu būdu: 2 min 30 sek, kad kompresorius pasiektų apkrovos re-žimą; 60 sek tik su oru, esant slėgiui 30 Nm 3 /vai.m 2 (tai atitinka suspausto oro įvedimo bendrą laiką 3 min 30 sek) ;
[0071] nuo 1 min 30 sek iki 2 min su oru, esant slėgiui 30 Nm3/val.m2 ir su vandeniu, esant greičiui 3 m/val;
[0072] praplovimas perpylimo metodu 20 min, esant greičiui
[0073] Kiekvienas praplovimo ciklas sukelia laikiną vandens pablogėjimą (gauto kiekvieną syki, kai filtracija atnau-jinama) išreikštą medžiagos kiekiu suspensijoje, chloro pareikalavimu ir mikroorganizmų nuostolių kiekiu. Tai įvyksta todėl, kai praplovimo pabaigoje filtro bake lieka kažkoks kiekis praplovimo vandens, kuris prasi-dedant naujai filtracijai praeis prieš prafiltruotą vandeni,.
[0074] Norint sumažinti ši, trūkumą tikslinga išvengti vilkimo žemyn pagal tėkmę tos porcijos, kuri praplovimo pabaigoje lieka bako gaudyklėje - tam tikslui siūloma (Fig. 4D) tiesiogiai nupilti (atidarant tik vožtuvus 25 ir 26 vandeni,, kuris palieka sluoksnį 17 per pirmą pusvalandi, arba netgi per pirmą valandą (praktikoje paprastai mažiau dviejų valandų) grįžus prie filtravimo sąlygų. Alternatyva šitam - porcija sulaikoma granulių smulkiu sluoksniu, kuris yra po aktyvia granuliuota medžiaga. Šis vanduo taip pat gali būti grąžintas ciklą, nors tai turi mažą ekonominę naudą.
[0075] Vietoje praplovimo ciklų pradžios, esant fiksuotiems intervalams, tai gali būti atliekama su smėlio filtrais, išradimu siūloma valdyti būdingu biologiniam kontaktoriui parametru taip, kad praplovimo ciklus panaudoti nei per anksti, nei per vėlai, nežiūrint apdorojimo vandens tėkmės svyravimų, vandens temperatūros ir pan.
[0076] Nustatyta, kad vadovauti praplovimo ciklams galima re-miantis spaudimo nuostoliais (praradimu), užregistruo-tais po aktyvuoto granuliuoto sluoksnio viršutinio paviršiaus ir tam tikroje jo gylio dalyje.
[0077] Reikia pažymėti, kad biologinio kontaktoriaus praplovimo pagrindinis tikslas nėra atskiriamų filtrų paki-busių dalelių pašalinimas, dėl to atsirastų fizinis filtrų užterštumas (kaip filtravimo sluoksnyje). Čia svarbiau reguliuoti bakterijų gyvavimą sluoksnio 17 vi-duje - reikia išvengti aukštesnių gyvenimo formų popu-liacijų, matomų paprasta akimi, atsiradimo (kaip daf-nijos, moliuskai ir pan.).
[0078] Šia prasme biologinio kontaktoriaus praplovimas nėra tokia pati operacija, kaip įprasto filtruojančio sluoksnio, pvz. smėlio, praplovimas.
[0079] Biologinio gyvenimo tokiame biologiniame kontaktoriuje gili analizė parodė, kad gyvenimo formų pasikeitimą pirmiausiai sąlygoja dumblių atsiradimas, kurie kalti dėl lokalizacijos ir laikino biologinio sluoksnio 17 užkimšimo. Todėl užtenka kontroliuoti augančio užsikim-šimo atsiradimą (ir su tuo susietą išaugusi, spaudimo praradimą), kad savalaikiai galima butų nustatyti praplovimo ciklo pradžią.
[0080] Aptarta analizė parodė, kad per smėli, perfiltruotame ir ozonuotame vandenyje gali egzistuoti flora, dažniausiai turinti dumblius, tuo tarpu kai aktyvuotos anglies paviršiuje pasireiškia tendencija tokios floros vysty-muisi, kuri turi, pavyzdžiui, Polifera (mikroorganiz-mai) ir Annelida (makroorganizmai), kurie metų bėgyje būna skirtingomis proporcijomis ir įvairiais kiekiais. Dumbliai būna penu šiems mikroorganiazmams.
[0081] Šie dumbliai (pvz. Synedra) būna ilgų siūlų pavidalu, kurie atsiranda ant sluoksnio viršaus ir trukdo vandens pratekėj imui.
[0082] Todėl tikslinga reguliuoti dumblių populiaciją įvairio-mis tinkamomis priemonėmis ir valdyti praplovimą, kai ši populiacija peržengia iš anksto nustatytą ribą. Geru metodu šios populiacijos reguliavimui yra susieto su tuo spaudimo praradimo (nuostolių) matavimas.
[0083] Šio išradimo privalumas tame, kad jis leidžia nustatyti vienintelį parametrą, charakterizuojantį dvi galimas priežastis, kurios pateisina praplovimą (fizinis užkim-šimas ir aukštesnės gyvybės formų atsiradimo perspek-tyva) .
[0084] Slėgio praradimas duotame variante matuojamas dviejose vietose: po aktyvios granuliuotos medžiagos laisvu paviršiumi ir tam tikrame filtruojančio sluoksnio gylyje (tarp 0,5 ir 20 %) , šiuo atveju panaudojant du slėgio daviklius 36 ir 37, kartu sudarančius dumblių populiacijos valdymo sistemą. Jie perduoda matavimo signalus į trigerio sistemą 38, kuri pritaikyta valdymui, panaudojant priemones 21 ir 24 (pvz., tinkamo tipo mikrokompiuterius).
[0085] Atsižvelgiant į charakteristikas, reikalaujamas iš aktyvios granuliuotos medžiagos, slėgio praradimo slenksti, praplovimo pradžiai tikslinga parinkti nuo 5 iki 20 cm, 10 cm gylyje.
[0086] Pavyzdžiui, slėgio praradimas matuojamas nuo 0 iki
[0087] 10 cm gylio - šiuo atveju daviklis 37 yra vandenyje kaip tik virš bazinio sluoksnio. Fig. 8 parodytos minimalaus slėgio AP slenksčio duo-menys po preliminaraus praplovimo, esant nusistovėju-sios būklės sąlygoms ir nesant dumblių (gryna medžiaga). Šioje figūroje pateikiami, esant skirtingoms darbo temperatūroms, slėgio praradimo AP reikšmės 10-centrimetriniam viršutiniam sluoksniui kaip vidutinio filtravimo greičio V funkcija, išreikštą m/val. Šie dydžiai atitinka sluoksnį, kuriame ši medžiaga turi efektyvų dydi, 9 mm ir poringumą lygų 0,5, ir jie iš-reiškiami vandens stulpelio centimetrais. Šios reikšmės visada mažesnės negu 5 cm, tai pateisina anksčiau nurodytą laisvu noru pasirinktą 5 cm slenksti, - tik žemiau 5 cm prasideda užteršimas dumbliais. Fig. 5 parodytas alternatyvus įrengimo iš Fig. 1 įgy-vendinimo variantas, kuriame, esant visiems likusiems daiktams, pašalinamas smėlio filtras, ir iš bako - nusodintuvo vanduo (i, kuri, buvo įvestas suspaustas ozonas) , įvedamas su slėgiu tiesiogiai į tokio pat tipo biologinį kontaktorių 40, kaip ir biologinis kontaktorius 8. Fig. 1-3.
[0088] Praplovimo nuoseklumas priklauso tam pačiam tipui kaip ir Fig. 4A-4E, su tais pačiais skaitmeninių reikšmių diapazonais. Praplovimo ciklai paleidžiami tokiu pat būdu, kaip paaiškinta anksčiau.
[0089] Fig. 6 parodytas dar vienas įrenginio iš Fir. 1 iš-pildymo variantas, kuriame, esant visiems likusiems daiktams, bakų 6 ir 8 derinys pakeičiamas mišraus tipo (arba dvisluoksniu) biologiniu kontaktoriumi 50 panašiu X Fig. 1-3 parodytą biologini, kontaktorių, išskyrus tik tai, kad filtruojantis sluoksnis 51 buvo pridėtas virš filtro 16 dugno, po sluoksnio 17' granuliuota medžiaga. Tai atitinka, pavyzdžiui, esančiam filtrui, kuris buvo paverstas i, biologini, kontaktorių.
[0090] Dvisluoksnio biologinio kontaktoriaus atveju aktyvi granuliuota medžiaga parinkta sluoksniui 17' (geriausiai granuliuota aktyvuota anglis) skiriasi nuo pirma aprašyto savo dalelių dydžiu: - efektyvus dydis - 1-1,5 mm, geriau 1-1,4 mm arba tikslingiausiai 1,2-1,3 mm; - tolygumo koeficientas - mažiau 1,6, geriau - mažiau 1,5, arba tikslingiausiai - mažiau 1,4.
[0091] Ši medžiaga gali būti, pavyzdžiui, granuliuota aktyvuota anglis, pateikiama PICA firmos PICABIOL G-88-2 pavadinimu.
[0092] Granuliuotą sluoksnį po šia aktyvia granuliuota me-džiaga parenka, kad jis atitiktų pasluoksnio 17' me-džiagą ir filtro geometriją. Jo dalelių tinkamiausias dydis nuo 0,5 iki 2 mm (pvz., efektyvus dydis 0,7 mm, o tolygumo koeficientas 1,3). Tai gali būti, pavyzdžiui, upės smėlis.

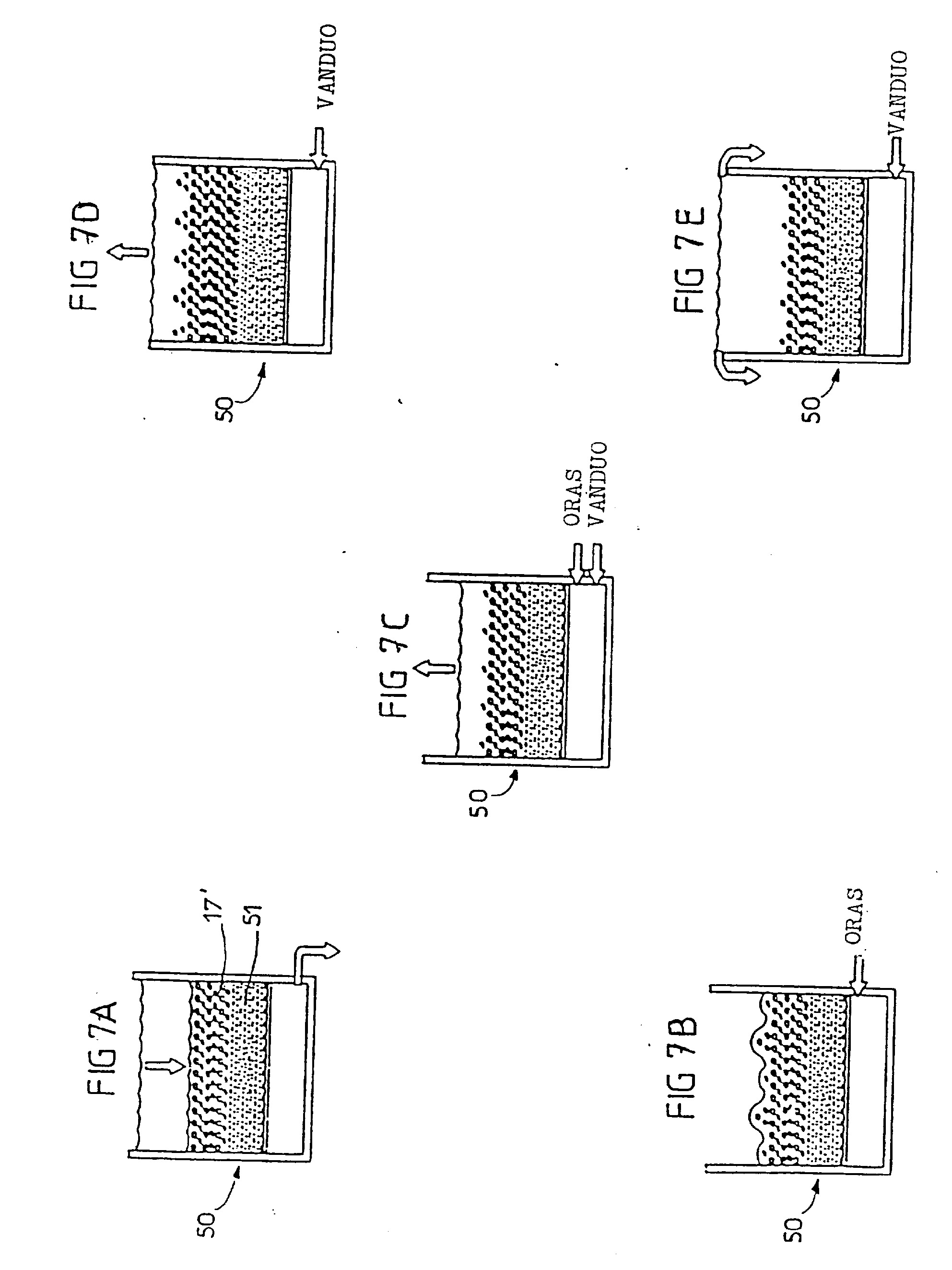

[0093] Fig. 7Air 7E parodyti atitinkamai nuoseklūs praplovimai atitinka Fig. 4A-4E nuoseklumus. Fig. 7D ir 7E parodytos dvi nuoseklios fazės etapo, parodyto Fig. 4D, būtent, etapo, kuriame vandens lygis kyla (Fig. 7D)) ir perpylimo etapas (Fig. 7E) . Pirmo filtruoto vandens nupylimo fazė po paties praplovimo ciklo, kaip parodyta
[0094] Fig. 4E, nėra būtina. Šiuo atveju, esantis žemiau pasluoksnis 51 gali būti pakankamas, kad sulaikytų esan-čias praplovimo vandenyje suspensijų priemaišas pasi-likusias baziniame sluoksnyje 17', kai praplovimas bai-giamas iki komandos papildomam ozonuoto vandens padavimui iš bako-nusodintuvo.
[0095] Aišku, kad ligšiolinis aprašymas yra pateikiamas kaip neribotas pavyzdys ir galima daugybė jo modifikacijų, atliekant šios srities specialistams ir nenukrypstant nuo išradimo apimties.
[0096] Atsižvelgiant X parinktą medžiagą, greitis, kuriuo apdorojamas vanduo praeina per kontaktorių, praktiškai mažesnis negu 45 m/val, geriau - nuo 4 iki 45 m/val, pav., nuo 15 iki 20 m/val.
[0097] Duota medžiaga gali būti pakeista mažais kamuolėliais iš atitinkamos medžiagos, padengtos aktyvuota anglimi.
[0098] Kiti parametrai gali būti parinkti valdant dumblių populiacijos augimą - galima matuoti chlorofilo A kon-centraciją arba feopigmento koncentraciją; galima nau-doti tiesioginius (mikroskopas, skaitiklis ir pan.) arba netiesioginius (spalva, drumstumas ir pan.) dumb-lių ląstelių paskaičiavimus.
1. Valomasis biologinis kontaktorius (8, 40, 50) geriamo vandens gavimui, turintis baką (10), turinti, granuliuotą bazini, sluoksnį (17, 17') ir turinti, dugną, kurio viršutinėje dalyje yra filtro dugnas (16) ir šoninė siena (13) su viršutine briauna (14), sudarančia perpylimo kraštą; turintis įrenginį (18) vandens padavimui, kuris turi būti apdorotas viršutinėje bako dalyje; turintis įrenginį (12, 22, 25) apdoroto vandens pašalinimui iš po bako dugno; turintis įrenginį (24) įvesti suspaustą praplovimo vandeni, ir įrenginys (21) įvesti po filtro dugnu praplovimo suspaustą orą, besiskiriantis tuo, kad granuliuotas sluoksnis turi aktyvuotos anglies pagrindu sudarytą sluoksnį, kurio medžiaga turi tenkinti šiuos reikalavimus :tankis - nuo 0,18 iki 0,32 g/cm2,anglies tetrachlorido adsorbcijos geba - nuo 60 iki 120 % pagal svorį,anglies tetrachlorido sulaikymo geba - mažiau 25 svorio % nuo adsorbuotos anglies tetrachlorido masės,metileno mėlis - nuo 5 iki 30 ml,efektyvus dalelių dydis - nuo 0,5 iki 1,5 mm su tolygumo koeficientu, mažesniu negu 2;be to, bakas aprūpintas įrenginiu (36, 37), skirtu valdyti, kai reikės, parametrą, charakterizuojantį dumblių populiaciją nurodytame pasluoksnyje, susietu su trigerio įrenginiu (38), gaunančiu matavimo signalus iš vadovaujančio įrenginio ir susieto su suspausto vandens ir oro įvedimo įrenginiais, su tuo, kad paleistų praplovimo ciklą (tik oras, oras plius vanduo, tik vanduo), kai charakterizuojantis parametras pasiekia iš anksto užduotą ribinę reikšmę.
tankis - nuo 0,18 iki 0,32 g/cm2,anglies tetrachlorido adsorbcijos geba - nuo 60 iki 120 % pagal svorį,anglies tetrachlorido sulaikymo geba - mažiau 25 svorio % nuo adsorbuotos anglies tetrachlorido masės,metileno mėlis - nuo 5 iki 30 ml,efektyvus dalelių dydis - nuo 0,5 iki 1,5 mm su tolygumo koeficientu, mažesniu negu 2;be to, bakas aprūpintas įrenginiu (36, 37), skirtu valdyti, kai reikės, parametrą, charakterizuojantį dumblių populiaciją nurodytame pasluoksnyje, susietu su trigerio įrenginiu (38), gaunančiu matavimo signalus iš vadovaujančio įrenginio ir susieto su suspausto vandens ir oro įvedimo įrenginiais, su tuo, kad paleistų praplovimo ciklą (tik oras, oras plius vanduo, tik vanduo), kai charakterizuojantis parametras pasiekia iš anksto užduotą ribinę reikšmę.2. Kontaktorius pagal 1 punktą, besiskiriantis tuo, kad medžiaga, sudaranti pasluoksni, iš gra-nulių, patenkina šias sąlygas:tankis - nuo 0,18 iki 0,26 g/cm3,anglies tetrachlorido adsorbcijos geba - nuo 70 iki 120 %,anglies tetrachlorido sulaikymas - nuo 15 iki 25 % pagal svori, nuo adsorbuotos anglies tetrachlorido masės,metileno mėlis - nuo 18 iki 30 ml.
tankis - nuo 0,18 iki 0,26 g/cm3,anglies tetrachlorido adsorbcijos geba - nuo 70 iki 120 %,anglies tetrachlorido sulaikymas - nuo 15 iki 25 % pagal svori, nuo adsorbuotos anglies tetrachlorido masės,metileno mėlis - nuo 18 iki 30 ml.3. Kontaktorius pagal 2 punktą, besiskiriantis tuo, kad medžiaga, iš kurios sudarytas granuliuotas pasluoksnis (17, 17') atitinka šias sąlygas:tankis - nuo 0,19 iki 0,24 g/cm3,anglies tetrachlorido adsorbcijos geba - nuo 80 iki 110 %,anglies tetrachlorido sulaikymas - nuo 15 iki 20 svorio % nuo adsorbuotos anglies tetrachlorido masės,metileno mėlis - nuo 20 iki 30 ml.
tankis - nuo 0,19 iki 0,24 g/cm3,anglies tetrachlorido adsorbcijos geba - nuo 80 iki 110 %,anglies tetrachlorido sulaikymas - nuo 15 iki 20 svorio % nuo adsorbuotos anglies tetrachlorido masės,metileno mėlis - nuo 20 iki 30 ml.4. Kontaktorius pagal bet kuri, iš 1 - 3 punktų, besiskiriantis tuo, kad nurodytas granuliuotas bazinis sluoksnis sudarytas visiškai iš nurodyto pasluoksnio (17) iš granuliuotos medžiagos, tu-rinčios dydi, ribose nuo 0,5 iki 1 mm.
5. Kontaktorius pagal 4 punktą, besikurian-tis tuo, kad medžiaga turi efektyvų dydi nuo 0,5 iki 0,8 mm su tolygumo koeficientu, mažesniu negu 1,9.
6. Kontaktorius pagal 5 punktą, besiskiriantis tuo, kad medžiaga parenkama efektyviaus dydžio nuo 0,6 iki 0,8 mm su tolygumo koeficientu, mažesniu, negu 1,8.
7. Kontaktorius pagal bet kuri, iš 1 - 3 punktų, besiskiriantis tuo, kad nurodytas bazinis sluoksnis iš granulių turi pasluoksni, iš smėlio (51) po nurodyto aktyvios granuliuotos medžiagos pasluoksnio (171), kai ši medžiaga parenkama efektyviaus dydžio nuo 1 iki 1,5 mm su tolygumo koeficientu, mažesniu negu 1,6, ir su smėlio efektyviu dydžiu nuo 0,5 mm iki efektyvaus dydžio, parinkto aktyviai granuliuotai medžiagai.
8. Kontaktorius pagal 7 punktą, besiskiriantis tuo, kad granuliuota medžiaga turi efektyvų dydi, tarp 1 ir 1,4 mm su tolygumo koeficientu, mažesniu negu 1,5.
9. Kontaktorius pagal 8 punktą, besiskiriantis tuo, kad granuliuota medžiaga turi efektyvų dydi, nuo 1,1 iki 1,3 m su tolygumo koeficientu, mažesniu negu 1,4.
10. Kontaktorius pagal bet kuri, iš 1 - 9 punktų, besiskiriantis tuo, kad nurodytas sluoksnis sudarytas iš aktyvuotos anglies.
11. Kontaktorius pagal bet kuri iš 1 - 10 punktų, besiskiriantis tuo, kad įrenginys dumblių populiacijos valdymui nurodytame pasluoksnyje turi slė-gio daviklius (36, 37) , kurie patalpinti dviejuose matavimo lygiuose po sluoksnio viršutiniu paviršiumi ir skirti matuoti praeinančio tarp dviejų nurodytų lygių vandens slėgio praradimą.
12. Kontaktorius pagal 11 punktą, besiskiriantis tuo, kad nurodyti davikliai atitinkamai patalpinti ant viršutinio bazinio sluoksnio paviršiaus ir jo gylyje nuo 10 iki 30 cm.
13. Kontaktorius pagal bet kuri, iš 1 - 12 punktų, besiskiriantis tuo, kad bako dugnas turi tūtas (31), kurių galvutės (32) turi vertikalius 0,4 mm pločio plyšelius.
14. Būdas valdyti biologini, kontaktorių (8, 40, 50), turintis granuliuotą bazini, sluoksnį (17, 17'), turinti, sluoksnį, kurio pagrindas aktyvuota anglis, skirtą išvalyti gaminamą geriamą vandeni, kai:- medžiagą, sudarančią granuliuotą sluoksnį, parenka taip, kad ji atitiktų šias sąlygas:tankis - nuo 0,18 iki 0,32 g/cm3,anglies tetrachlorido adsorbcijos geba - nuo 60 iki 120 svorio %,anglies tetrachlorido sulaikymas - mažiau 25 svorio % nuo anglies tetrachlorido adsorbuotos masės,metileno mėlis - nuo 5 iki 30 ml,efektyvus dalelių dydis - nuo 0,5 iki 1,5 mm su tolygumo koeficientu, mažesniu negu 2;- vandeni,, kuris apdorojamas, priverčia tekėti žemyn linijiniu greičiu, mažesniu negu 45 m/val, kad pasiektų kontakto su tuščiu baziniu sluoksniu (vanduo kontakte su baziniu sluoksniu) laiką, ne mažesnį negu 5 min;- parametrą, charakterizuojanti, dumblių populiaciją baziniame sluoksnyje, valdo įrenginiu (36, 37);- praplovimo ciklą paleidžia (38), kai šis parametras pasiekia iš anksto užduotą ribinę reikšmę, be to, šis ciklas nutraukus apdorojamo vandens padavimą turi šiuos etapus:vandens lygio nuleidimą, maksimaliai iki bazinio granu-lių sluoksnio viršaus,suspausto oro įvedimą prieštekmės metodu su tariamu greičiu, mažesniu negu 80 N/m 3 /vai.m2, kraštutiniu atveju iki burbuliukų atsiradimo paviršiuje,įvedimą suspausto papildomo vandens kiekio tariamu greičiu nuo 15 iki 50 m/val, kol vandens paviršius pasieks perpylimo lygį kontaktoriuje, suspausto oro pa-davimą tęsia ne mažiau 30 sek, nenutraukia tol, kol vandens kiekis pasiekia perpylimo lygį,praplovimą vandeniu perpylimo variantu 5-20 min bėgyje,esant vandens greičiui nuo 8 iki 50 m/val,suspausto vandens įvedimą prietekmės metodu nutraukia ir į kontaktorių vėl paduoda apdorojamąjį vandenį.
- medžiagą, sudarančią granuliuotą sluoksnį, parenka taip, kad ji atitiktų šias sąlygas:tankis - nuo 0,18 iki 0,32 g/cm3,anglies tetrachlorido adsorbcijos geba - nuo 60 iki 120 svorio %,anglies tetrachlorido sulaikymas - mažiau 25 svorio % nuo anglies tetrachlorido adsorbuotos masės,metileno mėlis - nuo 5 iki 30 ml,efektyvus dalelių dydis - nuo 0,5 iki 1,5 mm su tolygumo koeficientu, mažesniu negu 2;tankis - nuo 0,18 iki 0,32 g/cm3,anglies tetrachlorido adsorbcijos geba - nuo 60 iki 120 svorio %,anglies tetrachlorido sulaikymas - mažiau 25 svorio % nuo anglies tetrachlorido adsorbuotos masės,metileno mėlis - nuo 5 iki 30 ml,efektyvus dalelių dydis - nuo 0,5 iki 1,5 mm su tolygumo koeficientu, mažesniu negu 2;- vandeni,, kuris apdorojamas, priverčia tekėti žemyn linijiniu greičiu, mažesniu negu 45 m/val, kad pasiektų kontakto su tuščiu baziniu sluoksniu (vanduo kontakte su baziniu sluoksniu) laiką, ne mažesnį negu 5 min;- parametrą, charakterizuojanti, dumblių populiaciją baziniame sluoksnyje, valdo įrenginiu (36, 37);- praplovimo ciklą paleidžia (38), kai šis parametras pasiekia iš anksto užduotą ribinę reikšmę, be to, šis ciklas nutraukus apdorojamo vandens padavimą turi šiuos etapus:vandens lygio nuleidimą, maksimaliai iki bazinio granu-lių sluoksnio viršaus,suspausto oro įvedimą prieštekmės metodu su tariamu greičiu, mažesniu negu 80 N/m 3 /vai.m2, kraštutiniu atveju iki burbuliukų atsiradimo paviršiuje,įvedimą suspausto papildomo vandens kiekio tariamu greičiu nuo 15 iki 50 m/val, kol vandens paviršius pasieks perpylimo lygį kontaktoriuje, suspausto oro pa-davimą tęsia ne mažiau 30 sek, nenutraukia tol, kol vandens kiekis pasiekia perpylimo lygį,praplovimą vandeniu perpylimo variantu 5-20 min bėgyje,esant vandens greičiui nuo 8 iki 50 m/val,suspausto vandens įvedimą prietekmės metodu nutraukia ir į kontaktorių vėl paduoda apdorojamąjį vandenį.- parametrą, charakterizuojanti, dumblių populiaciją baziniame sluoksnyje, valdo įrenginiu (36, 37);- praplovimo ciklą paleidžia (38), kai šis parametras pasiekia iš anksto užduotą ribinę reikšmę, be to, šis ciklas nutraukus apdorojamo vandens padavimą turi šiuos etapus:vandens lygio nuleidimą, maksimaliai iki bazinio granu-lių sluoksnio viršaus,suspausto oro įvedimą prieštekmės metodu su tariamu greičiu, mažesniu negu 80 N/m 3 /vai.m2, kraštutiniu atveju iki burbuliukų atsiradimo paviršiuje,įvedimą suspausto papildomo vandens kiekio tariamu greičiu nuo 15 iki 50 m/val, kol vandens paviršius pasieks perpylimo lygį kontaktoriuje, suspausto oro pa-davimą tęsia ne mažiau 30 sek, nenutraukia tol, kol vandens kiekis pasiekia perpylimo lygį,praplovimą vandeniu perpylimo variantu 5-20 min bėgyje,esant vandens greičiui nuo 8 iki 50 m/val,suspausto vandens įvedimą prietekmės metodu nutraukia ir į kontaktorių vėl paduoda apdorojamąjį vandenį.vandens lygio nuleidimą, maksimaliai iki bazinio granu-lių sluoksnio viršaus,suspausto oro įvedimą prieštekmės metodu su tariamu greičiu, mažesniu negu 80 N/m 3 /vai.m2, kraštutiniu atveju iki burbuliukų atsiradimo paviršiuje,įvedimą suspausto papildomo vandens kiekio tariamu greičiu nuo 15 iki 50 m/val, kol vandens paviršius pasieks perpylimo lygį kontaktoriuje, suspausto oro pa-davimą tęsia ne mažiau 30 sek, nenutraukia tol, kol vandens kiekis pasiekia perpylimo lygį,praplovimą vandeniu perpylimo variantu 5-20 min bėgyje,esant vandens greičiui nuo 8 iki 50 m/val,suspausto vandens įvedimą prietekmės metodu nutraukia ir į kontaktorių vėl paduoda apdorojamąjį vandenį.15. Būdas pagal 14 punktą, besiskiriantis tuo, kad praktiškai visas bazinis sluoksnis susideda iš nurodyto pasluoksnio (17), po kiekvieno praplovimo ciklo paliekantis kontaktorių vanduo nupilamas (22, 25, 26, 27) per iš anksto nustatytą trukmę.
16. Būdas pagal 15 punktą, besiskiriantis tuo, kad nurodyta iš anksto trukmės užduotis viršija 20 min.
17. Būdas pagal bet kuri, iš 14 - 16 punktų, besiskiriantis tuo, kad parametras, charakterizuojantis dumblių populiaciją baziniame sluoksnyje, matuojamas nustatant slėgio praradimą (36, 37) per granuliuoto sluoksnio viršutinę dali, tarp dviejų matavimo lygių po duoto sluoksnio laisvu viršutiniu pa-viršiumi .
18. Būdas pagal 17 punktą, besiskiriantis tuo, kad slėgio praradimas matuojamas tarp maždaug granulių sluoksnio viršaus ir lygio, esančio nuo 10 iki 30 cm gylyje.
19. Būdas pagal 17 arba 18 punktą, besiskiriantis tuo, kad iš anksto užduotas sąlyginis lygis atitinka 5-20 cm slėgio praradimą 10 cm pasluoksnio gylyje tarp nurodytų matavimo lygių.
20. Būdas pagal bet kuri, iš 14 - 19 punktų, besiskiriantis tuo, kad suspausto oro įvedimo greitis yra pastovus iki ir po papildomo suspausto vandens įvedimo.
21. Būdas pagal bet kuri, iš 14 - 20 punktų, besiskiriantis tuo, kad tariamas suspausto oro įvedimo greitis yra 10-40 Nm3/val.m2.
22. Būdas pagal 21 punktą, besiskiriantis tuo, kad nurodytas tariamas greitis yra maždaug ribose nuo 20 iki 30 NmVval.m2.
23. Būdas pagal 22 punktą, besiskiriantis tuo, kad nurodytas tariamas ivedimo greitis su slėgiu maždaug lygus 20 Nm3/ val.m2.
24. Būdas pagal bet kurį iš 21 - 23 punktų, besiskiriantis tuo, kad vieno suspausto oro įvedimą tęsia nuo vienos iki keturių minučių.
25. Būdas pagal bet kurį iš 14 - 24 punktų, besiskiriantis tuo, kad suspausto vandens įvedimo greitis yra 5- 10 m/ val.
26. Būdas pagal 25 punktą, besiskiriantis tuo, kad suspausto vandens įvedimo greitis yra maždaug nuo 8 iki 9 m/ val.
27. Būdas pagal bet kurį iš 14 - 25 punktų, besiskiriantis tuo, kad suspausto oro įvedimą nutraukia, esant ne daugiau 90 % nuo vandens lygio pa-kėlimo trukmės.
