[LT] Išradimas susijęs su taros biriems produktams gamyba. Išradime kalbama apie indą su plastmasiniu dangčiu, skirtą grūdiniams, miltiniams, skystiems ir pastos pavidalo produktams, su stačiakampio arba ovalo formos skerspjūviu, su sandarinančiu ratu ir fiksuojančia dalimi, turinčia neištisinį fiksuojantį kraštą. Indą centruoja besisukiojantis keliamasis kraštas.@Pagal išradimą dangtis lengviau nuimamas, esant uždarytam indui ir tai palengvina skystų ir pastos pavidalo produktų išpylimą. Išradimas pasižymi tuo, kad viršutinis fiksuojančios dalies krašto (6) ir keliamasis kraštas (7) įrengti didžiausiame indo išlenkime iki apatinio fiksuojančios dalies krašto (6) taip, kad šioje dalyje susiformuoja rankena (13), leidžianti dangčio laikantį falcą performuoti taip, kad rankenėlė (13) apatinėje dalyje performuojama į piltuvėlį (14), kuris susidaro iš keliamojo krašto (7) nuolaidžių plokštumų ir apatinės plokštumos.
[EN]
[0001] Išradime kalbama apie indą su plastmasiniu dangčiu, skirtą grūdiniams, miltiniams, skystiems ir pastcs pavidalo produktams • talpinti, su stačiakampio arba ovalo' formos skerspiūviu, su sandarinančiu ratu " ir fiksuojančia dalimi, turinčia neištisinl, fiksuojanti, kraštą, i, kuri, užsifiksuoja uždedamas dangtis.
[0002] Yra žinomos tokio indo arba kibiro su dangčiu įvairios konstrukcijos, pvz. su vidinėse sienose ir ant dugno prie prailgintų kojelių pritvirtintais takeliais, kurie skirti vienodo spaudimo palaikymui. Jie saugiai lai' ko įpiltą turini, ir apsaugo nuo nepageidaujamo šio turinio išsipylimo, o taip pat nuo dulkių, purvo ir drėgmės įsiskverbimo. Ši konstrukcija turi būti mechaniškai stabili, atsidaryti be papildomų instrumentų bei vėl kaip galima sandariai užsidaryti. Pilnesniam indo pripildymui, dangtis gali būti" pakeltas iki turinio viršaus.
[0003] Pagal EP- A1-0 287 980 yra žinomas plastmasinis kibiras su fiksuojamu dangčiu, kur kibiro ir dangčio kontaktuojantys kraštai įrengti taip, kad, sandariai uždengus dangti,, jis užsifiksuoja. Kibir. ę sienelės viršutinę dali, juosia cilindrinis žiedas, ant kurio per kibiro ploti, tiesiai viena prieš kitą suformuotos kišenės, skirtos rankenos pritvirtinimui. Šiose vietose žiedas išlenktas žemyn kilpos forma taip, kad tarp žiedo ir kibiro sienos užsifiksuojantis dangtis būtų užkabinamas ir nukeliamas.
[0004] Kalbant anie stačiakampius indus arba kibirus, dangčio užkabinimas ir nuėmimas, fiksuojant kraštuose, yra komplikuotas ir beveik neįmanomas. Kišenių su išlenkta užkabinančia kilpa formavimas indo • kampuose. yra netikslingas, be to, tokia konstrukcija yra vizualiai nepriimtina įr, tokiu atveju, rankena turėtu būti tvirtinama įstrižai.
[0005] ' EP-A1-0 287 980 aprašytas sprendimas yra netikslingas ir todėl, kad išpilant gali nusiplauti spalva tarp cilindrinio žiedo ir .kibiro "krašto, o pakartotinas nudažyto kibiro atidarymas gali būti apsunkinamas dėl dažų uždžiūvimo. . GB-PS 14 89 515 žinomas kaip kitas sprendimasT kur aprašomas plastmasinis indas su dangčiu, skirtas grūdinių, miltinių, skystų ir pastos pavidalo produktų talpinimui su apvaliu skerspiūviu. Indo sienelė turi sandarinanti kraštą, skirtą dangčio sandariam uždarymui ir kėlimui, bei viršutinėje dalyje juosianti, neištisinį sandarinanti, kraštą juosiančiu keliančiu kraštu. Dėl to, kad dengiančios dalies viršutinis kraštas ir keliamasis kraštas iki apatinio dengiančios dalies krašto yra išlenktas rato forma, šioje srityje susidaro griebiamasis ilenkimas, formuojantis dangčio laikymo falcą.
[0006] Su šiuo sprendimu taip pat nepašalinami minėti trūkumai, neišvengiamas taip pat dangčio ir indo susikabinimas po turinio išpylimo.
[0007] Išradimo tikslas yra, pateikti anksčiau minėto indo su dangčiu konstrukciją, kai dangtis lengvai sugriebiamas, esant uždaram indui be papildomų instrumentų, palengvinti skystų arba pastos pavidalo produktų išpylimą, išvengiant šių produktų įsiskverbimo tarp dengiančios dalies ir indo sienelės. Šis tikslas išsprendžiamas tuo būdu, kad dengiančios dalies viršutinis kraštas ir keliamasis kraštas įrengti didžiausiame indo išlenkime iki apatinio fiksuojančios dalies krašto taip, kad šioje dalyje suformuojama rankena, leidžianti dangčio falcą performuoti .taip, kad rankenėlė apatinėje dalyje performuojama i, piltuvėlį, kuri, sudaro keliamojo krašto nuolaidžios plokštumos ir apatinė dalis.
[0008] Jei šio3 konstrukcijos indą reikia atidaryti ir visai ar iš dalies ištuštinti, dangti, galima nuimti, laikani: už rankenos. Dėl • tos' priežasties, kad rankena sukon'struota kaip piltuvėlis, iš esmės palengvinamas . indo ištuštinimas, tuo pačiu išvengiant spalvos nusidėvėjimo tarp dengiančios dalies ir indo sienelių. Be to, užkertamas kelias dangčio prisiklijavimui, išpylus tik dali, turinio dr uždengus dangt>.
[0009] Siekiant patobulinti išradimą, numatoma, .kad rankenos išlenkimas gali būti dengiamas nuimamu antdėklu, kuris keleto takelių pagalba sujungtas su keliamojo krašto apatine dalimi. Šis paprastu būdu įgyvendinamas takelių formavimas sudaro sąlygas užpildyti ir sandariai uždaryti indą. Indo atidarymas galimas tik prieš tai pagalinant takelius, tai leidžia lengvai nustatyt; nepageidaujamą indo atidarymą.
[0010] Fig.1 - šoninis vaizdas, iš dalies atskleidžiantis

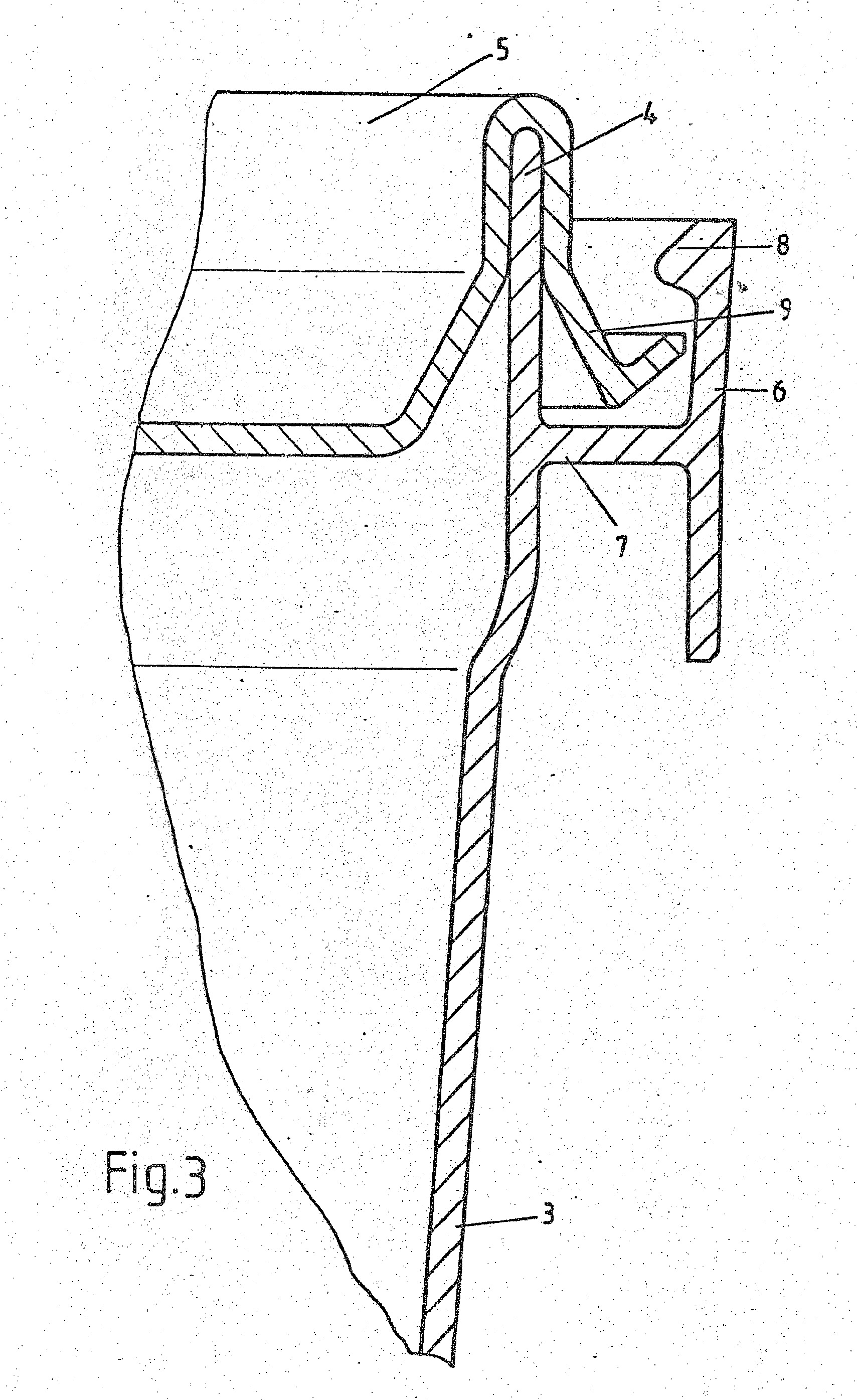

[0011] .aprašytą indą su uždėtu dangčiu; Fig.2 - vaizdas iš viršaus i, indą; Fig.3 - padidintas dalinis pjūvis pagal Fig. 2 liniją III—III; Fig.4 - padidintas dalinis pjūvis pagal Fig. 2 liniją IV-IV; Fig.5 - rankenos įdubimo detalus vaizdas; Fig.6 - rankenos įdubimo su uždėtu antdėklu detalus vaizdas;
[0012] Kaip matoma iš Fig. 1 ir 2, indas 1 sudarytas iš dugno 2, su i, viršų kylančia siena 3, kurios gale yra sandarinantis kraštas r 4 dangčio 5 uždėjimui. Pagal Fig. 5 indas 1 turi stačiakampio skerspjūvi,. Sandarinanti, kraštą 4 juosia indo 1 išorinėje pusėje tam tikru atstumu pritvirtinta dengianti dalis 6, nešant yra centre, dėka sandarinančio krašto 4 ir sienos 3. Viršutinės dengiančios dalies 6 gale prieš sienelę 3 yra fiksuojantis kraštas 8, kuriame uždengiant užsifiksuoja laikantis dangčio 5 falcas 9. Laikantis falcas 9 tuo pačiu metu apjuosia indo 1 sandarinanti, kraštą 4 (Fig. 3).
[0013] Kaip matoma iš Fig.l, viduryje tarp dviejų prieš-priešiais esančių sienos 1 plokštumų, apatinis dengiančios dalies 6 kraštas sudaro lanko formą, t: y. išlenktas pagal liežuvėlio formą' 10. Šioje formoje 10 yra anga 11, skirta lenktos nešančios rankenos 12 pritvirtinimui.
[0014] Kaip matoma iš Fig.4-6, dangčio 5 atidarymui skirtas rankenos įdubimas 13 indo 1 kampuose taip suplanuotas, kad iš dengiančios dalies viršutinis kraštas- 6 ir keliantis kraštas 7 kartu nukreipti iki dengiančio krašto 6 apatinės plokštumos. Dėl to, "šioje srityje laikantis falcas 9 lengvai matomas ir gali būti lengvai paimamas-, o tuo pačiu ir nuimamas dangtis 5._
[0015] Nuožulnaus keliamojo krašto 7 ir jo apatinės dalies plokštumos kartu sudaro piltuvėli, 14. Šis piltuvėlis 14 suteikia galimybę patogiai ištuštinti indą 1, nenuplaunant spalvos tarp dengiančios dalies 6 ir indo 1 išorinės sienelės. Tai sudaro galimybę, indą 2 iš dalies ištuštinti ir vėl uždaryti, išvengiant laikymo falco 9, dengiančios dalies 6, keliamojo krašto 7 ir U-formą sudarančios indo 1 išorinės sienelės susiklijavimo.
[0016] Siekiant apsaugoti indą 1 nuo nepageidaujamo atidarymo, bei norint tai nustatyti, prie rankenėlės 13 pritaisomas nuplėšiamas antdėklas 15. Šis antdėklas sujungtas keletu takelių 16 su keliamuojo krašto 7 apatine dalimi. Fig.4-6 juosianti dengianti dalis 6 lieka šiuo atveju uždaryta ir aiškiai pastebima, ar indas 1 dar nebuvo atidarytas. Nutraukiant antdėklą 15, ji, atlenkiant arba lankstant pirmyn atgal, rankena 13 atsilaisvina ir dangtis gali būti nuimamas, kaip aprašyta.
[0017] Kadangi rankena 13 gali būti įtaisoma nepriklausomai nuo liežuvėlio 10, jos įtaisymas viename iš indo kampų sudaro galimybę, ypatingai lengvai atidaryti dangti,.
[0018] Išradimas gali būti naudojamas be kitų pakeitimų apvaliems, kampuotiems arba ovalo formos indams. Ovaliuose induose, kuriuose keliamoji rankena 12 paprastai pritvirtinama didžiausiame indo sienelės-išlinkime, galima suformuoti rankenai reikalingus liežuvėlius 10 arba išlenkimus 13. Taip pat galima suformuoti išlenkimą 13 rankenai tarp priešpriešiais esančių liežuvėlių.
1. Indas su plastmasiniu dangčiu, skirtas grūdinių, miltinių, skystų ir pastos pavidalo produktų talpinimui, su stačiakampio arba ovalo formos skerspjūviu, kurio sienelės viršuje yra sandarinantis ir dengiantis kraštas ir kurio viršuje yra dengianti dalis, kuri dėka keliamojo krašto nešama centre, o dengianti dalis . vidinėje pusėje turi fiksuojanti, . kraštą, kuriame užsifiksuoja uždedamas dangtis, b e-siskiri' antis tuo, kad dengiančios dalies ( 6) viršutinis kraštas ir keliamasis kraštas ( 7) išlenktas rato forma didžiausiame indo išlinkime iki dengiančios dalies ( 6) apatinio krašto taip, kad šioje srityje susiformuoja išlenkimas ( 13) rankenai, leidžiantis paimti dangčio ( 5) laikantį falcą ( 9), o rankenos išlenkimas ( 13) apatinėje dalyje suformuojamas kaip piltuvėlis ( 14), susidarantis iš keliamojo krašto ( 7) šoninių nuolaidžių plokštumų ir apatinės plokštumos.
2. Indas su plastmasiniu dangčiu pagal 1 punktą, besiskiriantis tuo, kad rankenos išlenkimas ( 13) suformuotas indo ( 1) viename kampe.
3. Indas su plastmasiniu dangčiu pagal 1 ir 2 punktus, besiskiriantis • tuo, kad rankenos išlenkimas ( 13) perdengtas nuplėšiamu antsiuvu ( 15), kuris įtemptai sujungtas keleto takelių ( 16) pagalba su keliamojo krašto ( 7) apatine dalimi.
