[LT] Išradimas priklauso medienos apdorojimo pramonei. Siūlomi mišiniai medienos atsparumui ugniai padidinti, pavyzdžiui, vandeninių tirpalų pavidalu, turintieji tetrakis(oksimetil)fosfonio druską, oksimetilmelaminą, su ne mažiau kaip 3,5 alkilintomis ir nealkilintomis grupėmis, tekančiomis melemino branduoliui, polifunkcinį azoto junginį su mažiausiai 2 N-H grupėmis, pavyzdžiui, šlapalą, ir bazę, pavyzdžiui, trietanolaminą.
[EN]
[0001] Sis išradimas yra skirtas medžio apdorojimo mišiniams ir apdorojimo bodams, bdtent tokiems, kurie sulėtina jo užsi1i epsnoj i ma.
[0002] Anglijos patente 761195 apraSytas medienos atsparumo ugniai padidinimo bCidas, kuris susideda iŠ medienos įmirkymo tetrakis Coksimetil} fosfonio druskos, toliau vadi narnos TOF, ir pol i f unkci ni o azoto turinčio organinio junginio Carba dalinai polimerinto jo reakcijos produkto} tirpalu ir po to vykdomos polimerizacijos. Poli funkcinio junginio pavyzdys - Šlapalas ir melaninas ir jų oksi meti 1 i nti ir alkiloksimetilinti dariniai. Šlapalo, trimetilol melaninio Cproduct BT 309 British Industrial Plastics - Anglijos plastmasių pramonės produktas BT3093 naudojimas yra patvirtintas pavyzdžiais. Įmirkymo skysčio pH galima reguliuoti karbonatu arba trietanolaminu, kuris taip pat gali veikti kaip katalizatorius. Mes nustatėme, kad įmirkymo tirpalas, Šviežiai pagamintas i S druskos TOF, šlapalo, trietanolamino, turi neilgą veikimo trukmę. Stovint prasideda jo risimasis. Priešlaikinis risimasis ir yra pagrindinė problema. Dėl priešlaikinio riSimosi sutrumpėja įmirkymo vonios skysčio veikimo laikas, kartu sumažėja medienos kiekis, kuris gali boti apdorojamas tam tikru skysčio tūriu.
[0003] Mes nustatėme, kokiu badu galima padidinti įmirkymo skysčio stabilumą, naudojant specialius galimai alkilintus oksi meti 1melami nus.
[0004] Pagal Sį išradimą galima gauti medienos apdorojimo jos užsiliepsnojimui sulėtinti mišinį, kurį sudaro junginys TOF ir tiazino junginys, kuris gali bati dalinai alkilintas oksi meti laminas, kurio kietėjimo laikas, kaip žemiau nurodyta, ne mažiau 40 min. , esant 70°C temperatūrai, arba turintis vienam triazino branduoliui tenkančias vidutiniškai 3,5-6 galimai alkilintas oksimetili nes grupes, poli funkcini s azoto turintis junginys, kuriame yra mažiausiai 2 N-H grupės, pavyzdžiui, šlapalas, ir bazė pavyzdžiui, organinė bazė, tokie kaip trietanolaminas.
[0005] Sis išradimas taip pa't' įgalina gauti Sio mišinio tirpalą vandenyje. Siame išradime taip pat pateikiamas medžio nešiklių, kuriais yra mediena arba iš jos pagamintas produktas, apdorojimo bodas, kurį sudaro nešiklių įmirkymas nurodytu tirpalu ir po to įmirkytų nešiklių džiovinimas, pavyzdžiui, polimerizacijai įvykdyti.
[0006] Junginys TOF paprastai yra druska, pavyzdžiui, vienbazė arba dvibazė stiprios rūgšties druska, tokia kaip TOF chloridas, TOF sulfatas, arba silpnos rūgšties, pavyzdžiui, organinės karboninės rūgšties druska, tokia kaip TOF acetatas arba formiatas. Gali boti naudojami TOF fosfatas arba TOF druskų mišiniai, bet geriau jų nenaudoti. TOF junginys taip pat gali būti mažiausiai dalinai neutralinta TOF druska, tokia kaip TOF "hidroksidas" arba tris CoksimetilD fosfinoksidas. TOF junginys taip pat gali turėti nedidelį laisvo formaldehido kiekį. Junginys turi 4 oksimetilines grupes, tenkančias P atomui, ir nebuvo kondensuojamos bet kurio azoto junginio atveju arba pats vienas.
[0007] Galimai iŠ dalies alkilintas oksimeti 1melaminas turi 135 triazino branduolius ir tris amino grupes 2, 3 , 6 padėtyse. Būna prijungtos vidutiniškai 3, 5- 6, atskirai imant 4- 5, 5 oksimetilinės grupės, ir šios oksimeti 1 inės grupės gali būti mažiausiai jų alkilo eterių pavidalu. Triazino riSimosi laikas paprastai yra ne mažiau, kaip 40 minučių, esant 70°C temperatūrai. RiSimosi laikas buvo nustatytas tokiu būdu. Prie inde esančio 20 g vandeninio triazino tirpalo, turinčio 80% kietų medžiagų, buvo pridėta 0, 8g 50 svorio 7 . koncentracijos cinko nitrato heksahidrato vandeninio tirpalo ir maišoma iki buvo gautas Šviesus tirpalas, po to inde esančio tirpalo temperatūra buvo palaikoma lygi 70°C, naudojant tam reikalui termostatuojamą vonią, iki tokio laiko momento C toliau vadinamo risimosi laikui) , kai buvo pasiektas toks riSimosi laipsnis, kuriam esant medžiagos nebebuvo galima maiSyti metaline lentele. Pradinės Šviesaus tirpalo pH dydis paprastai būna 5, 8- 6, 2. Esant reikalui vandeninio triazino tirpalo arba Šviesaus tirpalo pH dydis gali boti reguliuojamas dedant azoto rūgStj, arba natrio Šarmą, kol Šviesaus tirpalo pH pasidaro 5, 8- 6, 2. RiSimosi laikas esant 70°C temperatūrai paprastai būna 40 minučių - 10 valandų, pavyzdžiui, nuo 40 minučių iki 6 valandų, toks kaip 40- 200 arba 40- 140 ir, atskirai imant 40- 75 minutės arba 70- 140 minučių. Mažiausiai kai kurios iŠ oksimetilinių grupių, esančių triazine, buvo eterifikuoios, pavyzdžiui, nuo 10 iki 100% ir, atskirai imant, nuo 30 iki 80% arba nuo 30% iki 60%. Buvo eterifikuojama alkilinėmis grupėmis, pavyzdžiui, turinčiomis 1-10, atskirai imant, 1-5 anglies atomus, pavyzdžiui, metilinėmis, etninėmis ir butilinėmis grupėmis. Eterifikacijos laipsnis didėja didėjant oksimeti1 inių grupių kiekiui, tenkančiam triazino branduoliui. Esant vidutiniam oksimetilinių grupių kiekiui 4,5-5,5 alkilinimo laipsnis gali sudaryti 30-60%, esant vidutiniam grupių kiekiui 5,6-6, laipsnis gali būti 60-90%. Triazinas gali vidutiniškai turėti 3,5-6, geriau 4-5,5, alkoksimetilines ir oksimetilines grupes, tenkančias vienai molekulei, vidutiniškai 0,1-4, atskirai imant, 0,5-2 arba 1-3,5 ir ypač 1,5-3,5 oksimetilinių grupių, tenkančių vienai molekulei, ir vidutiniškai 1-5,9, atskirai imant, 4-6 arba 1,5-5, geriau 1,5-3,5 alkoksimetilinių grupių, tenkančių vienai molekulei. Oksimetilinių grupių skaičius, tenkantis triazino branduoliui, ir jų eterif i k avimo laipsnis paprastai būna pagrįstas formaldehido ir alkoholio, naudojamų jų gamybai, molių skaičiavimui, bet taip pat gali boti nustatomas fizikiniais ir cheminiais analizės metodais. Eterifikacija gali boti įvykdyta panaudojant reakcijoje oksimeti1melaminą su atitinkamu alkanoliu, dalyvaujant rūgštiniam katalizatoriui. Triazino junginys būna, geriau, monomero pavidalu, bet taip pat gali beiti žemo molekulinio svorio monomero savaiminis kondensatas; geriau, kad triazino junginys batų sudarytas iŠ 55- I00Z, atskirai imant, 70- 90Z monomero ir 45- 0%, pavyzdžiui 30~ i0X savaiminio kondensato. Rinkoje parduodamų galimai alkilintų oksimeti 1melaminų pavyzdžiai yra tokie: parduodamas firmos British Industrial Plastics markės BT 370, kurio riSimosi laikas esant 70°C temperatūrai, yra lygus 264 minutėms, ir iš dalies alkilinti heksametilalmelaminai , tokie kaip Cibamin Mh 1000 GB, parduodamas firmos Ciba Geigy, kurio riSimosi laikas, esant 70°C temperatūrai, yra lygus 290 minučių. Bet geriau yra iŠ dalies metilintas oksi meti 1 mel aminas toks, kuri, parduoda firma British Industrial Plastics ir kurio markė BT 336: jo riSimosi laikas 70°C temperatūroje yra 50 minučių; arba toks, kuri, parduoda firma Ciba Geigy ir kurio markė hyofix SN-riSimosi laikas 70°C temperatūroje yra 108 minutės.
[0008] Polifunkcinis azoto turintis junginys, kuriame yra mažiausiai 2 grupės N- H, geriau mažiausiai 1 ir ypač: 2 grupės NH^, paprastai yra toks, kuris gali reaguoti su junginiu TOF ir/ arba triazino junginiais vandeniniuose tirpaluose ir ypač toks, kuris iSSaukia medienos brinkimą vandeniniame tirpale. Polifunkcinis junginys skiriasi nuo triazino junginio ir paprastai yra neciklinis ir neturintis metilolinių grupių. Pirmiausia neturi būti Šlapalo ir formaldehido kondensatų. Pageidaujamų junginių pavyzdžiai - Šlapalas, jis labiausiai pageidaujamas, guanidinas, biurėtas, cianamidas, diciandiamidas ir semikarbazidas.
[0009] MiSinys paprastai yra toks, kurio vandeninio tirpalo, pavyzdžiui, esant jame 20- 60% kietų medžiagų pH yra 4- 8, 5 ir, atskirai imant, esant jame 52% kietų medžiagų, yra 6-7,5. Tirpalo pH paprastai yra nuo 4 iki 8,5, pavyzdžiui, 5,0-7,5, ypač nuo 6,0 iki 7,2 ir, atskirai imant, 6,5-7. Kuo žemesnis rūgštingumas, tuo didesnis imirkymo vonios stabilumas, bet ir tuo lėtesnis įmirkyto medžio risimasis. Norima pH reikšmė paprastai gaunam dadedant tokį TOF jungini, kaip druska, reguliuojant jo pH dedant Šarmo, paprastai Šarminio metalo hidroksido, karbonato, bikarbonato arba fosfato, tokio kaip dvivalenčio metalo fosfatas ir/arba tretinis organinis aminas, toks kaip trialki 1 aminas , turintis galimai pakeistą hidroksilą 3-12 anglies atomais ir 0-3, atskirai imant, 3 hidroksilinėmis grupėmis, tokiomis kaip tr i eti 1 ami nas, tr i pr opanolami nas ir, atskirai imant, trietanolami nas. Kaip bazė, galinti sudaryti tirpale buferį, pageidautinas yra fosfatas arba organinis aminas. Bazės kiekis paprastai dedamas toks, kuris yra reikalingas reikiamam pH gauti. Tačiau net ir esant pastoviems likusių ingredientų tūriams dėl TOF junginių pH kitimo gali reikėti dėti skirtingus bazės kiekius. Įmirkymo tirpalai pagal Sį išradimą gaunami tirpale maišant TOF druską ir bazę, po to su Siuo tirpalu sumaišant triazino jungini ir Šlapalą. Tokiu būdu gali būti gaunami sumaišant kai kurias ir, geriau, visas komponentes dviejų pakuočių, kurių pirmojoje pakuotėje yra druska ir bazė, o antrojoje - triazino junginys ir Šlapalas; tokios dvi komponenčių pakuotės yra kitas Sio iSradimo aspektas. Pagal Si išradimą mišiniai gali turėti 1-15, pavyzdžiui, 6-15 dalių, atskirai imant, 6-12 dalių triazino junginio, 2-20 dalių, pavyzdžiui, 5-15 dalių ir, atskirai imant, 7-11 dalių Šlapalo Carba kito poli funkcini o junginio N ekvivalentinių kiekių}, 10-30 dalių, pavyzdžiui, 15-25 dalis TOF junginio, sakysim, TOF chlorido, arba ekvivalentinį kiekį TOF druskų, ir 2-30 dalių, pavyzdžiui, 5-18 dalių ir, atskirai imant, 10-18 dalių trietanolamino Carba kitos bazės ekvivalentinį kiekį}. Pageidautini tokie kiekvieno iš ingredientų dalių kiekiai, esančių pagal Sį išradimą, kuriems esant sios dalys yra procentiniai kiekiai tirpaluose. Triazinas, Šlapalas, TOF junginys ir tri etanol aminas turėtų būti paimti tokiais santykiais 1-15:10-30:2-20:2-30 ir, atskirai imant, 6-15:5-15: 15-25:5-18. Tirpale turi bati CapskaiCiuotų bendram kiekiui sausų medžiagų - druskos TOF, trietanolamino, Šlapalo ir triazino junginio - svoriai}, 5-30%, pavyzdžiui, 10-30% ir, atskirai imant, 20-39% trietanolamino Carba kitos bazės ekvivalentinis kiekis}, 5-30%, pavyzdžiui 10-25% ir, atskirai imant, 15-25% Šlapalo, 5-30%, pavyzdžiui, 10-27% ir, atskirai imant, 15-25% triazino junginio ir 30-50%, pavyzdžiui, 30-40% ir, atskirai imant, apytikriai 35% grupės TOF junginyje TOF. Šlapalo ir triazino junginio C neįskaitant vandens ir bazės kiekio}, apskaičiuotų išimtinai pagal bendrą grupės TOF kiekį, tirpaluose gali būti 6-30%, pavyzdžiui, 13-30%, atskirai imant 17-25% šlapalo, 6-35%, pavyzdžiui, 15-35% ir, atskirai imant, 20-30% triazino ir 35-75%, pavyzdžiui, 40-65% ir, atskirai imant, 45-55% TOF grupės. Tokiu badu kiekvienoms 22 dalims TOF chlorido Carba kitų TOF junginių ekvivalentiniams kiekiams} tirpaluose gali boti 2-16, pavyzdžiui, 5-16 ir, atskirai imant, 9_16 dalių trietanolamino Carba kitos bazės ekvivalentinis kiekisD, 2-14, pavyzdžiui, 6-12 dalių triazino ir paprastai 45-75 dalys, atskirai imant, 55-65 dalys vandens. Tokiu badu grupės TOF ir triazino junginio svorių santykiai paprastai yra lygūs 1:0,1-1, pavyzdžiui, 1:0,2-9,8, atskirai imant, 1:0,3-0,6, grupės TOF ir šlapalo Carba kitų polifunkcinių junginių ekvivalentai!) svorių santykiai paprastai būna 1:0,1-1, pavyzdžiui, 1:0,2-0,8, atskirai imant, 1:0,3-0,6, ir grupės TOF ir trietanol amino Carba kitų bazų ekvi valentaiD svorių santykiai paprastai būna 1:0,1-1, pavyzdžiui, 1:0,2-0,9, atskirai imant, 1:0,5-0,9.
[0010] Tirpalai, pagal šį išradimą, paprastai gaminami prieš pat naudojimą ir po to lai'komi , geriausia, kambario arba žemesnėje temperatūroje, pavyzdžiui, 0_30°C ir, atskirai imant, 0-20 C; kuo žemesnė laikymo arba naudojimo temperatūra, tuo yra didesnis vonios stabilumas.
[0011] Tirpalai pagal ši, išradimą paprastai turi 15-90%, pavyzdžiui, 30-75% ir, atskirai imant, 40-70% ir net 40-60% kietų medžiagų. Galutinis tirpalas yra paruošiamas geriausiai koncentrato pavidalu ir laikomas toks iki tol, kol reikės jį naudoti medienai įmirkyti. Prieš pat medienos mirkymą jis yra praskiedžiamas vandeniu. Mirkymo tirpale paprastai būna toks kietų medžiagų kiekis: 1-60%, pavyzdžiui, 2-30%, atskirai imant, 2-15% arba 5-10%. Medinis nešiklis, kurio užsiliepsnojimą reikia sulėtinti, gali būti atkirstas arba atpjautas rąstų arba statybinio miSko pavidalu, atskirai imant, minkšta mediena, tokia kaip puSis, kiparisas, raudonasis kedras ir kėnis, arba kieta mediena, tokia kaip ąžuolas, gali būti, pavyzdžiui, stulpelių, lentų, taSų arba malksnos pavidalu, arba nešikliais gali bati medžio dirbiniai, iŠ jų padaryti gaminiai, turintys didžiąją dalį pradinės medienos pluoštinės struktūros, taip pat nešikliais gali būti kietos arba pusiau kietos lentos, pagamintos i S dalelių Cgali būti padengtų derva}, presuojant tas daleles, tokios kaip fanera, medžio drožlių plokštė, kietas kartonas ir lentų gabalėliai, bet ne popierius ir ne kartonas. Esant reikalui, medžio dirbiniai gali būti apdorojami tirpalais pagal Si iSradimą, prieS jų presavimą. Medžio neSiklio storis turi bQti 0,05-10 cm, pavyzdžiui, 0,2-10 cm, bet geriau 0,2-2 cm.
[0012] Mediena Cįskaitant iŠ jos pagamintus dirbinius} gali boti apdorojama keliais būdais. Pagal Sį iSradimą mediena Carba jos gaminį} galima panardinti į tirpalą arba tepti tirpalu. Apdorojimas trunka tol, kol tirpalas pakankamai įsigeria. Tačiau geriau yra taikyti vakuuminio įmirkymo ir/arba įmirkymo slegiant technologiją, kuri skirta medienai visiškai įmirkyti. Realizuojant įmirkymo slegiant technologiją sudaromas celiuliozinio neSiklio ir vandeninio tirpalo kontaktas, slėgis pakeliamas virs atmosferinio ir medžiagai tebesant kontakte su tirpalu, slėgis sumažinamas iki atmosferinio slėgio. Slėgis ir išlaikymo, esant padidintam slėgiui, laikas yra parenkami tokie, kad būtų gautas reikiamas sugėrimas. Geriau medieną iSvakuumuoti prieS jai kontaktuojant su tirpalu arba po kontakto su vandeniniu tirpalu sudarymo, arba abiem atvejais. Pavyzdžiui, nešiklis gali būti dedamas į kamerą, slėgis kameroje sumažinamas, pilama mirkymo tirpalo, paprastai turinčio kambario temperatūrą, tiek, kad padengtų mišinį, slėgis didinamas tiek, kad pasidarytų aukštesnis už atmosferinį, laikoma tokioje būsenoje, ir po to slėgis sumažinamas iki atmosferinio, o tirpalas išpilamas iŠ kameros, po to gali būti trumpas sumažinto slėgio periodas. Kaip variantas, pradinio slėgio sumažinimo gali nebūti. Technologija, kurią įgyvendinant naudojamas ir nenaudojamas pradinis slėgio sumažinimas, yra žinoma kaip padidinto slėgio kameros technologija ir kameros su praretinimu technologija ir yra apraSyta: "Medienos išlaikymas", W. P. K. Findley, išleista Black 1962, pp. 36-41, ir "Medienos išlaikymas" G. M. Hunt and Garratt, 3rd. Ed. American Forestry Series, Mc Graek 1967.
[0013] Įsigėrimą į medžiagą įtakoja triazino junginio, TOF junginio ir Šlapalo koncentracija vandenyje, slėgių dydžiai, išlaikymo, esant žemesniam už atmosferinį ir aukštesniam už atmosferinį slėgiams, laikas ir medienos prigimtis. Padidinus koncentraciją arba slėgį virS atmosferinio, išlaikymo, esant slėgiui aukštesniam už atmosferinį, laiką, padidėja aktyvių komponenčių įsigėrimas į medžiagą. Pakeitus neSiklį tokiu, kuris turi didesnę sugėrimo gebą, sugėrimas padidėja. Panašiai būna ir apdorojant mažesnio skerspjūvio celiuliozinę medžiagą. Įsigėrimo į neSiklį dydžiai, iSreikSti bendru kiekiu kietų medžiagų, įsigėrusių iŠ tirpalo į vieną kubinį
[0014] metrą nešiklio, gali keistis nuo 10 iki 2000 kg/ m 3, priklausomai nuo nešiklio ir nuo reikalingo atsparumo ugniai laipsnio. Pateiktos įsigėrimo į medieną dydžių reikšmės yra paskaičiuotos nuo pradinės medžiagos, turinčios 7% drėgmės, ki ekio.
[0015] Vakaru raudonojo kedro medienos, pavyzdžiui, esančios malksnos pavidalu, sugėrimas yra 10— 400 kg/ m 3 ; pageidautini dydžiai yra 10- 30 kg/ m3 arba 30- 50 kg/ m3, arba 50- 300 kg/ m3 Catskirai imant 60- 200 kg/ m 3 D . Esant čia nurodytiems sugėrimo dydžiams gaunamos atitinkamai tokios atsparumo ugniai klasės 3, 2 arba 1 Catsparumo ugniai klasė yra atsparumas ugnies paviršiniam išplėtimui pagal B 476, 7 dalį, nustatytas esant mažam masteliui - 1971 m} . Sugėrimo reikšmės, apskaičiuotos TOF grupės kiekiu kubiniam metrui nešiklio, sudaro vieną trečdalį aukščiau nurodytų skaičių ir yra išreiškiamos fosforo, tenkančio vienam kubiniam metrui nešiklio, svorio dydžiu, Siuo atveju sugėrimo reikšmės sudaro vieną dešimtadali, aukščiau nurodytų skaičių. Esant vakuumui, žemesniam nei 0, 5 barų C5000 kg/ m 2 D, pavyzdžiui, 0, 05- 0, 4 barų C500- 4000 kg/ m 2 D , išlaikymo laikas paprastai būna 5- 30 arba 12- 30 minučių. Paprastai, esant slėgiui, mažesniam už atmosferinį, išlaikymas būna nuo penkių minučių iki dviejų valandų. Esant slėgiui, aukštesniam nei atmosferinis - nuo 2 barų iki 20 barų, pavyzdžiui, 5- 15 barų C20000- 200000 kg/ m2, pavyzdžiui, nuo 50000 iki 150000 kg/ m 2 D išlaikymas būna nuo 10 valandų iki 5 minučių, pavyzdžiui, nuo 5 valandų iki 10 arba 20 minučių, pavyzdžiui, tinka išlaikymas nuo 2 valandų iki 30 minučių, Siuo atveju ilgesni išlaikymai būna esant žemesniems slėgiams ir ilgesni išlaikymai būna silpnai sugeriančios medienos atveju, negu gerai sugeriančios medienos atveju. Slėgis, Žemesnis už atmosferini, ir išlaikymo laikai, kurie būna po didesnių už atmosferini slėgių, yra ribose, kurios nustatytos prieš apdorojimą, kuris vykdomas esant slėgiui, didesniam už atmosferini.
[0016] Tuo atveju, kai nešiklis, tai yra mediena Carba iS jos pagamintas produktas}, buvo įmirkytas pagal Sį išradimą, jis yra išdžiovinamas taip, kad jame liktų apytikriai toks drėgmės kiekis, kuris buvo prieS jį apdorojant, pavyzdžiui, 2-25%. Džiovinti galima kaitinant 50-i00°C temperatūroje, esant santykinei drėgmei 25-95%, pavyzdžiui, 25-75% arba 50-95%. Džiovinama, geriau, tol, kol svoris nustoja kisti. Galima džiovinti ir 20~25°C temperatūroje, paprastai esant santykinei drėgmei 20-60%, pavyzdžiui, 0,5~2 mėnesius. Geriau naudoti programuojamą džiovinimą, prasidedantį 50-80°C temperatūroje, esant 50-95% santykinei drėgmei ir pasibaigiantį 60-85°C temperatūroje, esant 25-50% santykinei drėgmei. Druskų stabilumui padidinti po džiovinimo gali būti kietinama, pavyzdžiui, naudojant amonio junginį arba specialiai kaitinant. Kietinti galima įmirkant skysto amonio junginio tirpalu, atskirai imant, kai mišinio pH 7-8, pavyzdžiui, naudojant aukščiau apraSytą įmirkymo technologiją, tačiau būtina pasiekti, kad sugertų medžiagų išplovimas amonio junginio tirpalu būtų minimalus. Jeigu to nebus pasiekta, sumažės nešiklio atsparumas ugniai. Tokiu būdu, geriausia būtų, jei nešiklis kontaktuotų tiktai su tokiu amonio junginio vandeninio tirpalo arba skysto amonio junginio kiekiu, kurį Jis absorbuotų visą.
[0017] Po džiovinimo režimo arba vietoje džiovinimo režimo, kuris yra aukščiau aprašytas, kietinti galima kaitinant i00-180°C temperatūroje, pavyzdžiui, nuo 100 iki 150°C temperatūroje kietinti nuo 10 minučių iki 2 valandų, pavyzdžiui, 100—130°C temperatūroje 15—70 minučių. Kieiinani kaitinimo būdu santykinė drėgmė turi būti 50-95%, kadangi tik esant tokiai drėgmei galima labiausiai sumažinti medienos i Ssi kraipymą, arba po džiovinimo galima medieną rekondicijonuoti arba sukietinti, suteikiant jai pradini drėgmės kiekį. Manoma, kad karštai kietinant tarp junginio TOF, šlapalo ir triazino junginio, taip pat su hidroksilinėmis grupėmis celiuliozės substrate susidaro skersinės jungtys, dėl to iš medžio, kietinto kaitinant, išsiskiria mažiau fosforo, negu iš kambario temperatūroje išdžiovinto medžio. Po sukietinimo padidintoje temperatūroje medžiui leidžiama atvėsti. Kietinti aukštesnėje temperatūroje yra geriau nededant amonio junginio arba nededant melaminformaldehidinės dervos kietėjimą greitinančių priedų, tokių kaip amonio druskos arba tretinio amonio druskos arba metalų druskos, kurioms hidrolizinantis susidaro rūgštys, tokios kaip stiprių rūgščių dvivalenčių metalų druskos, pavyzdžiui, cinko nitratas arba magnio chloridas. Geriausia kartu džiovinti ir kietinti esant padidintai temperatūrai, t. y. , kaip aukščiau aprašyta, 50~100°C temperatūroje, esant 25-95% santykinei drėgmei , ypač esant- nurodytam programuoto džiovinimo režimui.
[0018] Įmirkytas sukietintas medis yra atsparesnis ugniai, negu neapdorotas, ir gali bCtti atsparesnis grybų, ardančių medieną, poveikiui. Pagal S4, išradimą apdorota mediena, ją ilgai iSsOdant, žymiai mažiau praranda atsparumo ugniai, nei mediena, apdorota apsaugančiu nuo ugnies amonio fosfatu.
[0019] išradimas iliustruojamas pavyzdžiais, kuriuose triazinai A-E yra tokie: Visos medžiagos, kurios sudaro is dalies metilintų oksimeti1melaminų vandeninius tirpalus, parduodamos rinkoje. Triazinai A,C,E buvo gauti iŠ firmos British Industrial Plas ties C Bi r mi ngemas , Anglija} kaip medžiagos, žymimos BT 336, 370 ir 309. Triazinai B ir D gauti iŠ firmos Siba-Džeiki CDaksf ordas, AnglijaD kaip produktai, žymimi atitinkamai hyofix SN ir Ci barni n Mh 1000 GB.

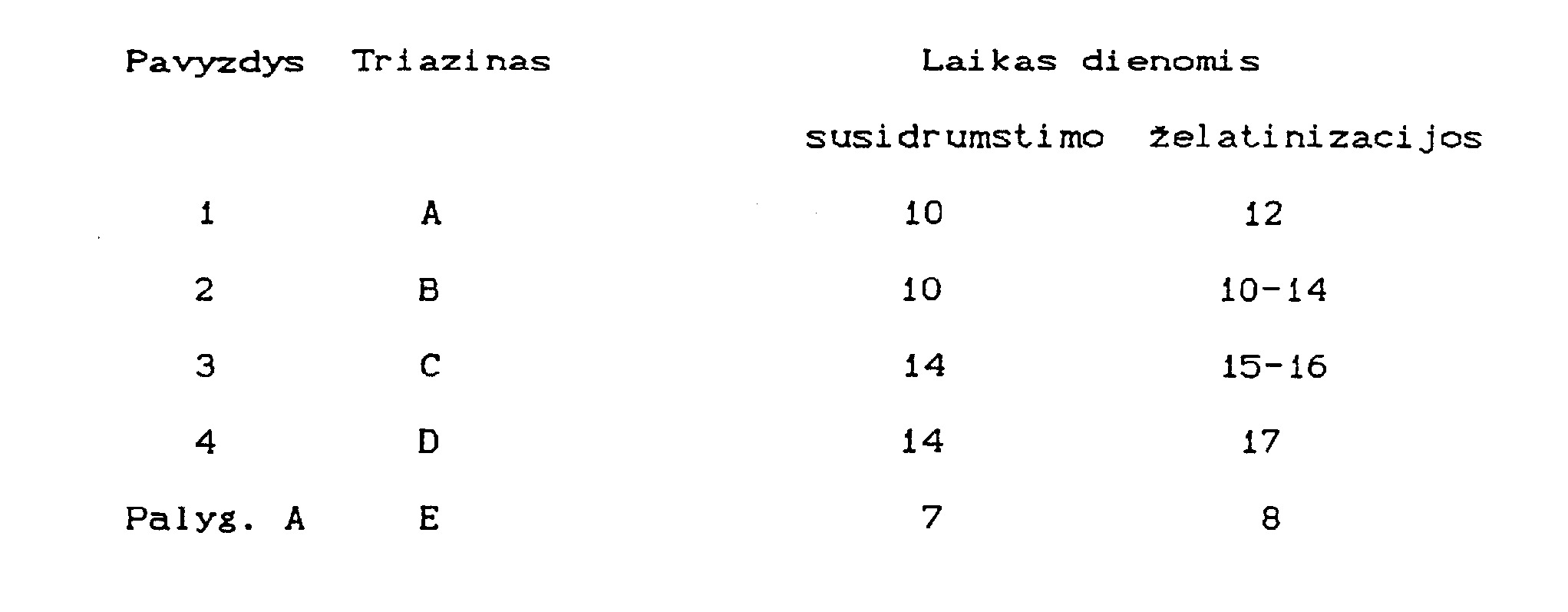

[0020] Kietinimo laikas buvo nustatytas 70°C temperatūroje, kaip apraSyta aukSCiau, nereguliuojant pH. šiuo atveju skaidraus tirpalo pH buvo: triazinų ABE 5,8-6,2, triazino C 4,8, triazino D 5,6.

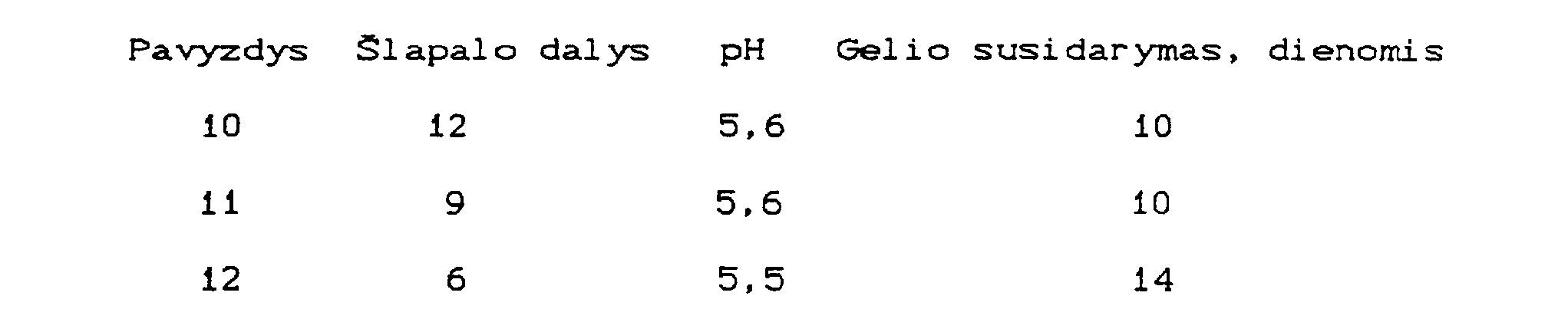

[0021] Tirpalai buvo pagaminti kaip ir 8 pavyzdyje, tiktai su skirtingais Šlapalo kiekiais. Tirpalų stabilumas, kaip ir 8 pavyzdžio atveju, buvo nustatomas kambario temperatūroje. Gauti tokie rezultatai.

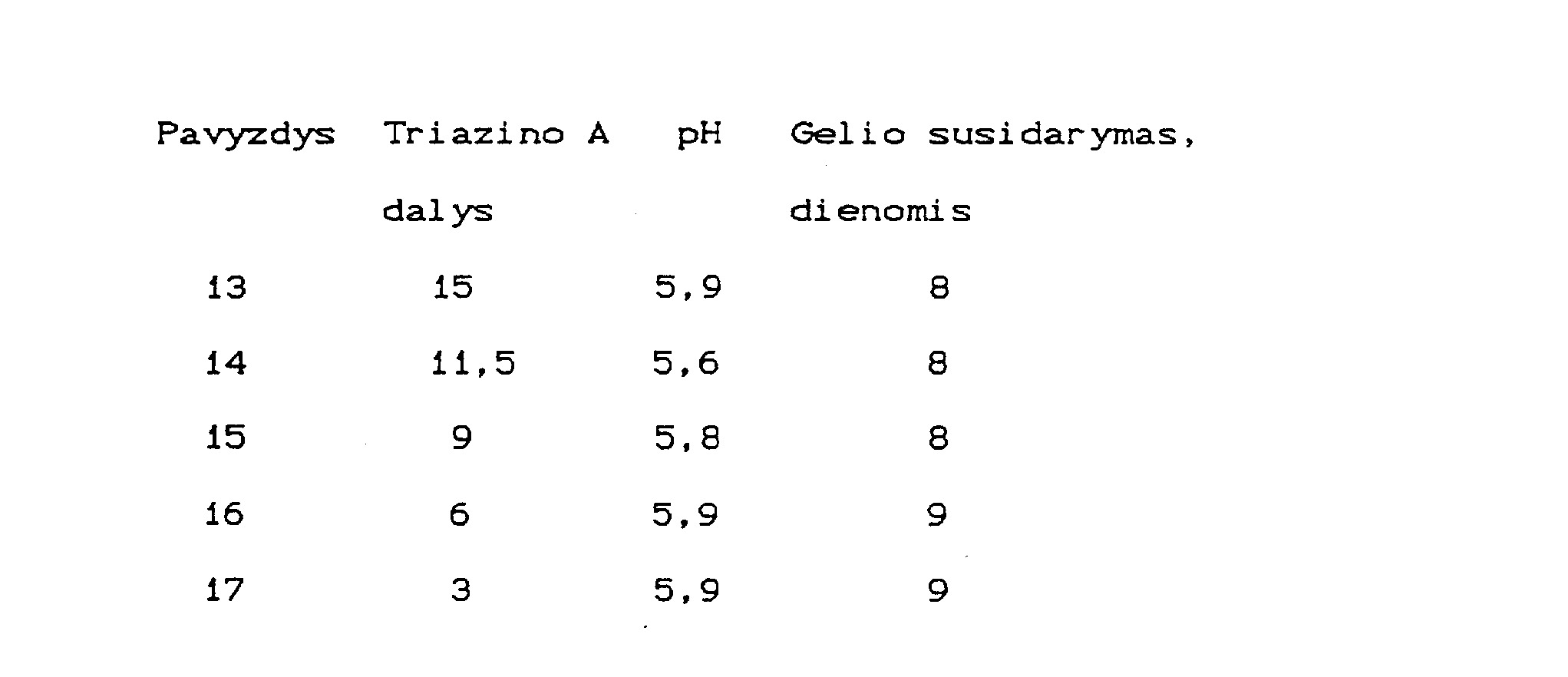

[0022] Tirpalai buvo pagaminti, kaip 8 pavyzdyje, tiktai su kintamais triazino A kiekiais. Tirpalų pH ir stabilumas, kaip ir 8 pavyzdžio atveju, buvo nustatomi kambario temperatūroje.
[0023] Pavyzdys Triazino A dalys pH Gelio susidarymas,
[0024] Stabilumui skirtingose sąlygose nustatyti buvo pagaminti, taip kaip 1 pavyzdyje, ir išlaikyti skirtingose temperatūrose 5 atskiri tirpalai.
[0025] Papildomai triazinui C, tiktai dėl maišymo tirpalai 1 ir 2 staigiai susidrumstė, dėl to virS nedidelio baltų nuosėdų kiekio susidarė skaidrus skystis. Skaidrus skystis ir liko skaidrus, kol po i 4 dienų susidrumstė.

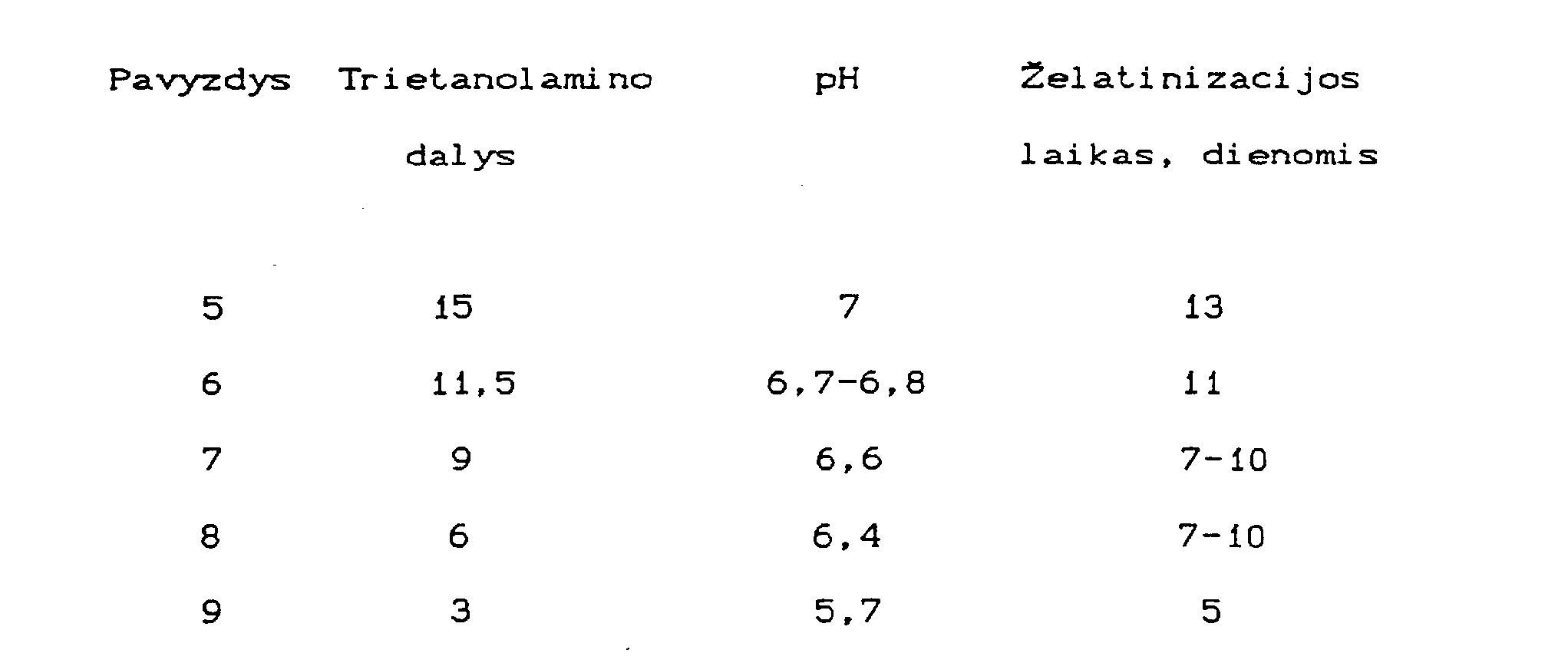

[0026] Tirpalai buvo pagaminti kaip ir 1 pavyzdyje, tiktai su kintamais trietanolamino kiekiais, ir buvos nustatytas jų stabilumas. šių tirpalų temperatūra nebuvo pastovi. Pavyzdžiai buvo laikomi visi kartu laboratorijoje esant kambario temperatūrai. Kiekvieno įmirkymo skysčio buvo matuojamas pH ir nustatomas 2elatinizacijos laikas.
[0027]

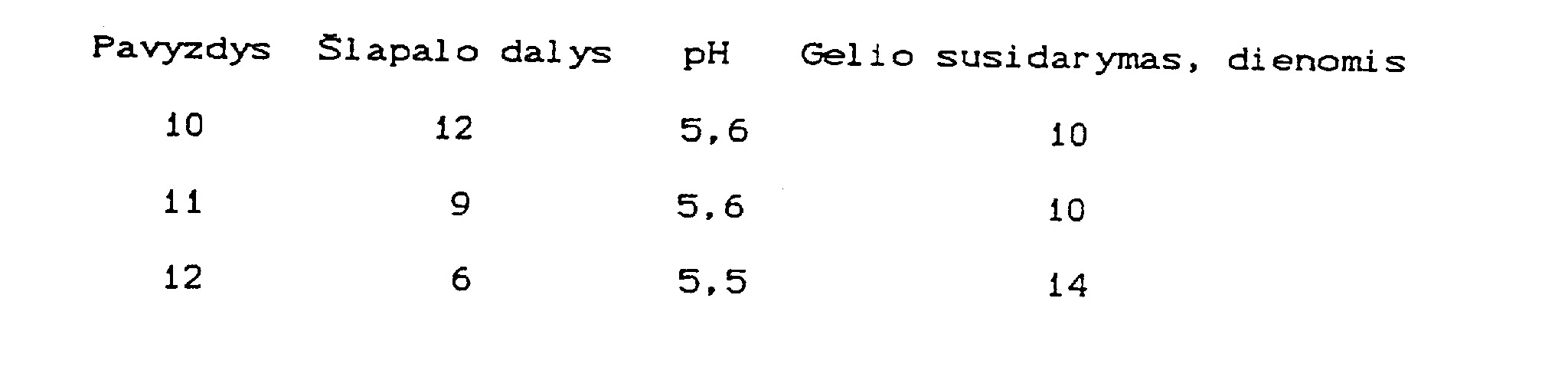

[0028] Tirpalai buvo ruoSti , kaip ir 8 pavyzdyje, tiktai su skirtingais Šlapalo kiekiais, ir jų stabilumas buvo nustatytas, kaip ir 8 pavyzdyje, kambario temperatūroje.
[0029]
[0030] Tirpalai buvo ruošti, kaip ir 8 pavyzdyje, tiktai su skirtingais triazino A kiekiais, ir jų stabilumas buvo nustatytas, kaip ir 8 pavyzdyje, kambario temperatūroje.
[0031]

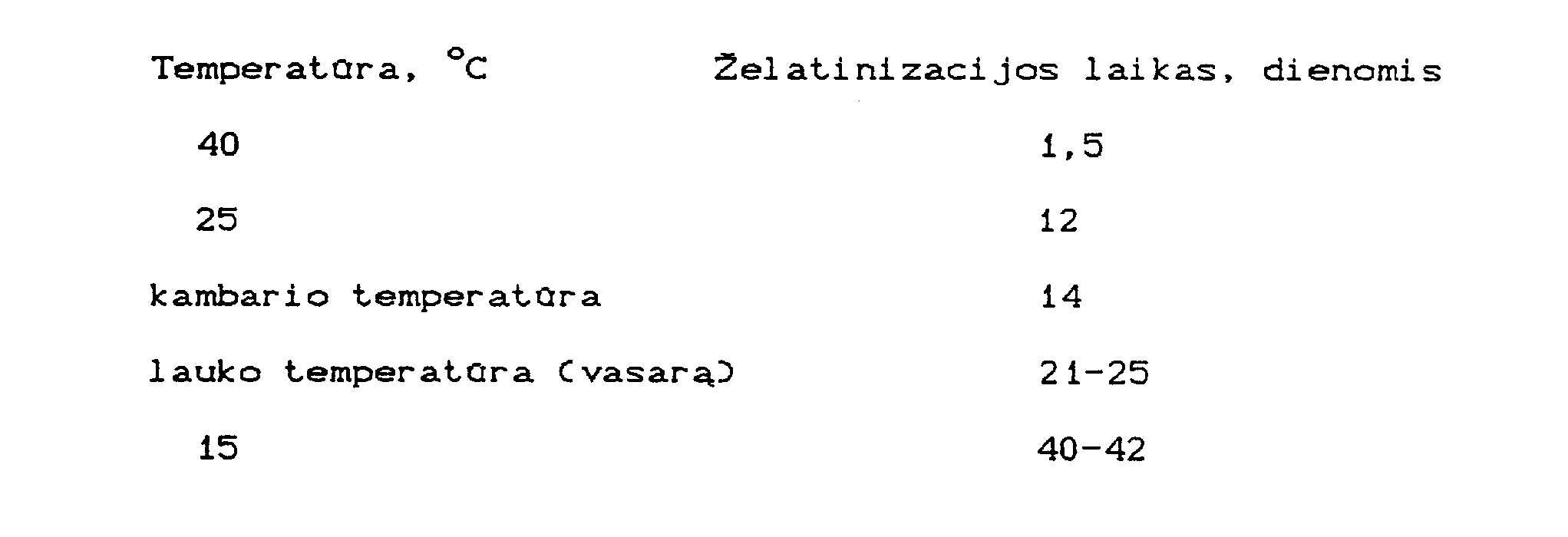

[0032] Turint. tikslą nustatyti tirpalų, pagamintų kaip i pavyzdyje, stabilumą skirtingose temperatūrose, buvo pagaminti kaip ir 1 pavyzdyje 5 tirpalai.
[0033]
[0034] Buvo pagaminti trys įmirkymo tirpalai taip, kaip 1 pavyzdyje. Po to tirpalams, atitinkamai 20, 21 ir 22 gauti, aukSCiau nurodyti tirpalai buvo praskiesti tokiais vandens kiekiais, kurie sudarė: vieną trečdalį įmirkymo tirpalo svorio, kiekį, lygų įmirkymo tirpalo kiekiui, ir kiekį, tris kartus didesnį u2 įmirkymo tirpalo kiekį.

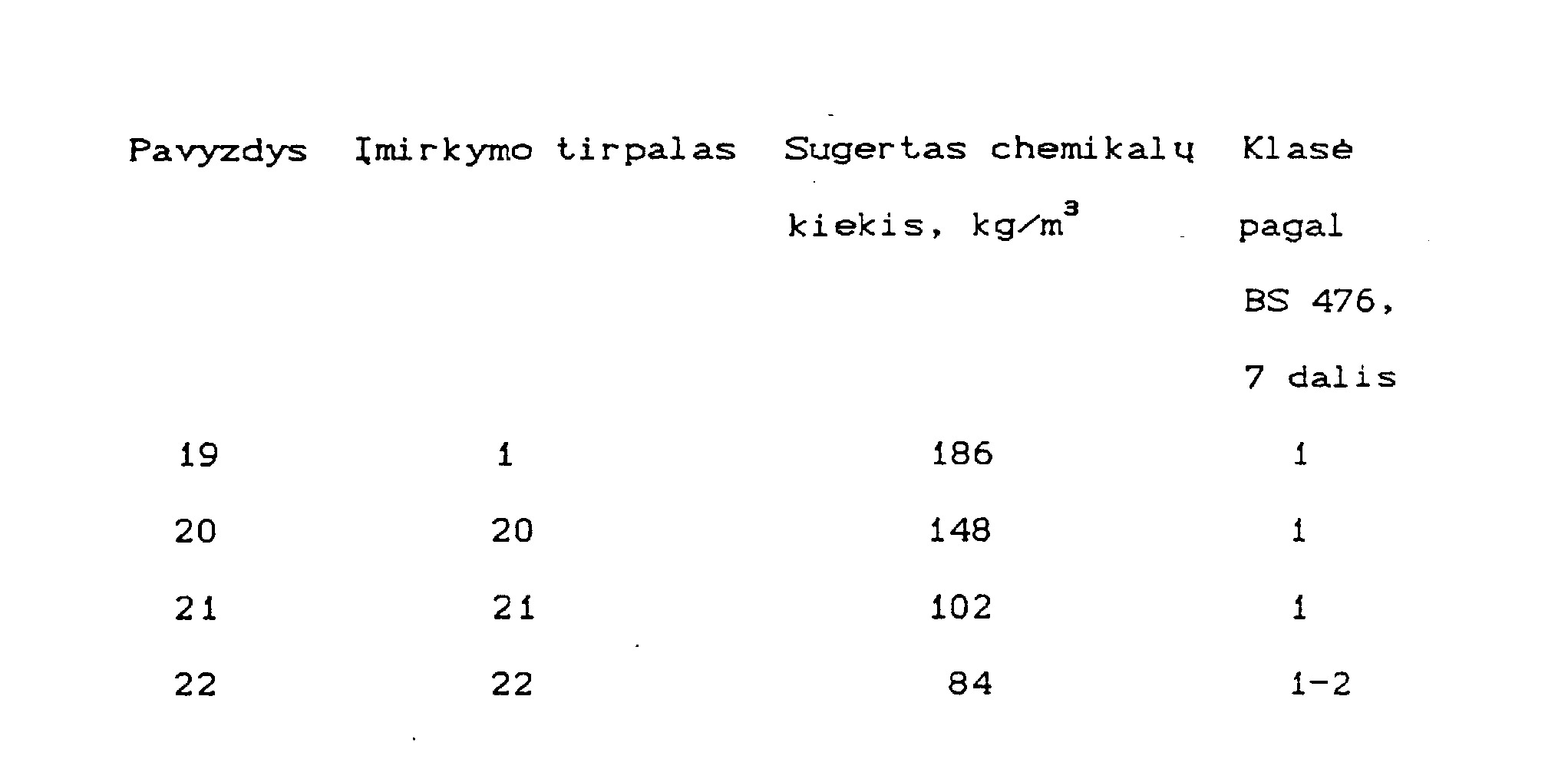

[0035] Keturi tirpalai Cįmirkymo 1 tirpalas ir 20- 22 tirpalai}, kurių santykinės koncentracijos 4: 3: 2: 1, buvo naudojami kiekvienas atskirai, medienai įmirkyti ir nustatytas medienos atsparumas ugniai. Procesas buvo vykdomas taip. 100% pleišto pavidalo vakarų raudonojo kedro granulių, 100% pleišto pavidalo malksnos, gautos iŠ medienos Šerdies Cparduoda firma John Brash ir Co, Geinsbors, Anglija kaip ir pirmą rūšį Blue habel Certigrade malksnosD, kurios matmenys 40xi0~ 30x vidutiniškai 0, 5 cm ir drėgmės kiekis 77 ., buvo 15 min. įmirkoma pagal pilno įmirkymo technologiją vakuumuojant malksną esant 0, 2 barams C2000 kg/ m 2 D Ct. y. išretinimas 0, 8 barų}, malksna buvo padengta tirpalu, po to, esant slėgiui 12 barų C 120000 gm/ m 2} , 1 valandą skystis buvo pilamas per malksną, toliau sekė 15 min. išretinimas, esant 0, 2 barams C2000 kg/ m 2 D , ir po to skysčio pašalinimas iŠ malksnos. Po to malksna buvo per 1 mėnesį išdžiovinama iki 77 . drėgnumo ore, esant 20— 25°C temperatūrai ir santykinei drėgmei 30- 40%. Remiantis malksnos svorio padidėjimu buvo apskaičiuojamas iŠ tirpalo į kiekvieną malksną buvo apskaičiuotas sugertas chemikalų kiekis. Buvo išbandytas malksnos paviršinis atsparumas ugniai. Bandymas buvo atliekamas pagal ugnies plitimą mažų matmenų paviršiumi CBS 476, 7 dalis, 1971 m. D.
[0036]
[0037] Buvo pakartotas 22 pavyzdžio atveju vykdytas procesas, tiktai visiško įmirkymo kameroje technologija buvo pakeista visišku malksnos panardinimu į 22 tirpalą, išlaikant jame 1,5 valandos. Chemikalų sugėrimas buvo 17 kg/m 3, atsparumas ugniai - 3 klasė.
[0038] Buvo pakartotas 19 pavyzdžio atveju vykdytas procesas, pakeiiinat visiško įmi r k ymo kameroje technologiją malksnos tepimu su teptuku skysčiu 1 tol, kol ji buvo prisotinta. Chemikalų sugėrimas buvo apytikriai 53 kg/m 3, atsparumas ugniai - 2 klasė.
[0039] Įmirkymo tirpalas buvo paruostas taip, kaip i pavyzdyje, po to praskiestas vandeniu, imant 15 dalių 1 pavyzdžio tirpalo ir 85 dalis vandens. Naudojnat Si praskiestą tirpalą buvo pakartotas procesas, vykdytas 19 pavyzdžio atveju, tiktai Siuo atveju buvo naudotas programuotas džiovinimas, kurį atliekant imirkyta malksna buvo kaitinama, pradžioje 60°C temperatūroje, esant santykinei drėgmei 70%, džiovinimo pabaigoje — 75°C temperatūroje, esant santykinei drėgmei 30%. Džiovinimo trukmė 7 dienos. Džiovinant įvyko Šioks toks TOF risimasis. Vidutinis chemikalų sugėrimas buvo 40 kg/ m g ir TOF apdorotos malksnos, išbandžius ugnimi pagal BS 476, 7 dali C 1971 m. D, buvo priskirtos 2 klasei ir iSbandandžius ugnimi, panašiai standartiniam užsiliepsnojimo bandymui CJAV, ASTM 108/ 543, priskirtos C klasei.
[0040] Apdorota malksna, palyginti su neapdorota, turėjo tą patj, lenkimo stiprumą, atsparumą smeigi ui ir kietumą. Malksnos, apdorotos rinkoje parduodama apsaugančia nuo ugnies priemone - amonio fosfatu - po 24 valandas trukusios ekstrakcijos Soksleto aparate, atveju fosforo, buvusio joje, nuostoliai sudarė 75%, tuo tarpu malksnos, apdorotos TOF, atveju fosforo nuostoliai buvo 16%.
1. Medienos apdorojimo, jos atsparumui ugniai padidinti, miSinys, turintis CiD tetrakis- fosfonio junginį, šlapalą ir trietanolaminą, besisk ir iant i3 tuo > kad batų padidintas stabilumas jame papildomai yra CiiD triazino junginys alkilinto metilomelamino, turinčio nuo 3,5 iki 6 hidroksimetilinių grupių, tenkančių triazino branduoliui, pavidalu ir kurio kietėjimo laikas 70°C temperatūroj e yra ne mažiau 50 minučių, be to, mišinyje yra 58 masės dalys tetrakis- fosfonio jungipio 80%-tinio vandeninio tirpalo ir 3-15 masės dalių triazino, 6-12 masės dalių Šlapalo ir 3~15 masės dalių trietanolamino, o 50%-tinio vandeninio tirpalo pH yra 5,8-6,2.
2. Medienos apdorojimo, jos atsparumui ugniai padidinti, miSinys pagal apibrėžties 1 p. , besiskiriantis tuo, kad kaip tetrakis- fosfonio junginys naudojamas fosfonio endo-hidroksimeti 1chloridas esant tokiems komponenčių kiekiams Cmasės dalys}.- CiD fosfonio hidroksimetilchlorido - 22, trietatolamino - 9-15, Šlapalo - 6-12, CiiD triazino junginio - 6-12.
3. Medienos apdorojimo miSinys pagal apibrėžties i, 2 p.p. , besiskiriantis tuo, kad naudoja triazino junginį, kurio kietėjimo laikas yra 40-140 minuCių, geriausia 40-75 minutės.
