[LT] Naujas išradimas skiriamas kruopų vėtyklei (1), kurios pagrindinė funkcija pilnai vizualiai stebėti darbo procesą, esant šiam procesui nuo išorės uždaram. pagal išradimą, kaip normaliniame darbe, taip ir pavyzdžio paėmimo metu, dulkių įėjimas ir išėjimas yra visiškai sutrukdomas. Taip pat leidžiama atskirai mašinai, kaip ir visai grupei vėtyklių dirbti cirkuliacinio oro rėžimu. Oro prisiurbimas įvėtyklę vyksta iš viršaus.
[EN]
[0001] Išradimas priskiriamas ventiliacijos būdui manų kruopų valymui bei kruopų vėtyklei, kai pakrova valoma dažnai vibruojančiais sietais, sudarančiais valymo sekciją, ir kai produktas, stumdant sietus, nuvedamas per nemažą skaičių reguliuojamų nukreipiančiųjų štucerių, esančių po sietais, o po to persijotas produktas skirstomas i, du ar daugiau surinkimo lovių pagal norimas frakcijas.
[0002] Kruopų vėtyklė šalia valcavimo staklių ir plokščio sijojimo priklauso prie pagrindinių mašinų, kurios kartu pasižymi charakteringais malimo technikos požymiais.
[0003] - atviras procesas, kai produktas matomas visose ap-dirbimo stadijose; - galimybė paimti produkto pavyzdi, sensoriniam arba analitiniam tyrimui, esant kritiniam darbui; - malimo koregavimas mašinų nustatymu ir produkto slin-kimo būdu.
[0004] Kruopų vėtyklė dirba kombinuotu principu, iš vienos pusės - pseudosuskystintas sluoksnis, iš kitos pusės - klasikinis sijojimas su vibraciniu sieto judesiu.
[0005] Įprastas sijojimo procesas vyksta kiek galint be oro per sietą, priešingai, pseudosuskystintas sluoksnis ga-minasi su stipriu oro srautu, todėl pakrova priima tekamumo būklę. Pseudosuskystintame sluoksnyje pasi-reiškia visi specifiniai dėsningumai, dėl to atsi-skyrimas X dideles ir mažas daleles yra tik žinomas efektas. Pagrindinis kruopų vėtyklės uždavinys yra dujų ir įvairaus grūdingumo kruopų gavimas, ir atskyrimas kruopų nuo visų lukšto dalelyčių, kurios paprastai pasireiškia tamsia, dažnai rusva spalva.
[0006] Toliau su kruopų vėtykle galima atskirti skirtingomis kokybės savybėmis pasireiškiančius malimo produktus.
[0007] Vokiškame 1884 metų patente Nr. 29 181 yra žinoma kruopų vėtyklė su visiškai uždara sistema. Čia oras išsiurbiamas sudvejintu ventiliatoriumi iš mašinos vir-šutinės dalies, kurią sudaro audeklinis valymo filtras, ir vedamas atgal išilgai produkto surinktuvo, esančio apačioje sieto. Skirtingai naujam technikos lygiui, šiuo būdu orą, kitaip tariant oro techninę pusę, įrengiant ne kiekvienai valymo sekcijai savą pastovią oro sistemą atitinkamai valymo sistemą, bet įjungiant daug valymo sekcijų i, vieną bendrą oro sistemą.
[0008] Naujas išradimas skiriamas toliau kruopų vėtyklei su daugybe vibruojančių sietų, su oro padavimu ir nuvedimu, produkto pakrovimu, produkto vedimu, stumdant sietus, o taip pat su esančiu po sietais produktų surinkimo pagrindu su daugybe reguliuojamų nukrei-piančiųjų štucerių, pervedimui persijotų produktų i, du ar daugiau surinkimo lovių ir besiskirianti tuo, kad produktų surinkimo pagrindas su vienu, per visą ilgį besitęsiančiu privedamo oro kanalu, su viena iš išorės uždaroma persijotų produktų kamera ir su sietais sudaro bendrą vibraciją. Ypatinga" yra tuo, kad oro padavimo kanalas, sudarantis savo valymąsi, yra dalis vieningos vibracij os.
[0009] Jei daug kruopų valymo sekcijų atitinkamai vėtyklių tuo pačiu metu yra darbo režime, oro padavimo kanalui tiesiog prijungiamas cirkuliacinio oro sistemos grįž-tamo oro kanalas, o esant vienai atskirai mašinai be cirkuliacinio oro sistemos, šviežias oras mašinos vir-šutinės dalies srityje. Geriausia, kai oras kruopų vė-tyklės galinei daliai prisiurbiamas per oro groteles, taigi ne nuo pagrindo, kaip iki šiol.
[0010] Bet išradimas leidžia dar visą eilę tolimesnių išpil-dymo formų. Tai yra ant surinkimo pagrindo išdėstyti produktų nukreipiamieji štuceriai ir droseliai. Surinkimo loviai yra įrengti kaip vibravimo loviai, be to, yra geriausia, kai droseliai turi pakeičiamą skers-pjūvi,. Sietai bendrai su surinkimo pagrindu ir surinkimo loviais turi atskirai po vieną nuosavą vibravimo pavarą, be to, geriausia, kai surinkimo loviai yra uždari kanalai ir ant jų viršutinės pusės išilgine kryptimi įrengtas permatomas vožtuvas, skirtas produkto pavyzdžio paėmimui.
[0011] Toliau siūloma, kad oro privedimo kanalas būtų iš-dėstytas per visą sieto ilgi,, maždaug vidurinėje sieto dalyje. Tuo būdu visa sritis virš sieto yra laisvas langas vizualinei pseudosuskystinto sluoksnio kont-rolei .
[0012] Tolimesnis konstrukcijos palankumas glūdi tame, kad tarp oro padavimo kanalo ir persijotų produktų kameros išdėstyta daugybė oro kiekio nustatymo vožtuvų.
[0013] Tuo pirmą kartą sudaroma galimybė, kad oro kiekio nustatymo vožtuvai nutraukia dulkes ir paduoda šviežio oro dali,.-
[0014] Dėl šito pažeidžiamas švarumo palaikymas kruopų vė-tyklės viduje. Oro įėjimas oro padavimo kanalui gali būti išdėstytas ant kruopų vėtyklės galinės pusės, o pats oro padavimo kanalas tame pačiame aukštyje, kaip sietai. Nustatymo vožtuvai yra sistemos slėgio dalyje.
[0015] Toliau siūloma oro nuvedimą per separatorių ir ven-tiliatorių sujungti vėl su oro padavimo kanalu. Bet tai pirmą kartą buvo galima, kai kruopų vėtyklė pradėjo dirbti cirkuliaciniu oro režimu uždaroje sistemoje. Ir čia nebepažeidžiamas esminis malimo higienos reika-lavimas, ir tuo būdu iki šiol buvusi beveik pagrindinė priežastis malimo technikoje - dulkių šaltinis, visiš-kai pašalinama. Kadangi vibruojantys loviai yra vei-kiami pažeminto slėgio, tai netrukdomai gamybai galima paimti pavyzdi, ir tuo metu neįvyksta dulkių įsiskver-bimas. Todėl yra naudinga daug kruopų vėtyklių i, vieną bendrą oro nuvedimo liniją pajungti ir dar geriausiai yra daugeli, kruopų vėtyklių cirkuliacinio oro režime pajungti i, bendrą grįžtamo oro liniją, tai leidžia dau-gelį kruopų vėtyklių pajungti į bendrą dulkių sepa-ratorių ir dirbti cirkuliacinio oro režime.
[0016] Visos oro sistemos valdymui toliau siūloma, kad visa cirkuliacinio oro sistema būtų aprūpinta vienu oro nuvedimu, ir kad mažiausiai kruopų vėtyklės viršutinė dalis būtų pažeminto slėgio aplinkoje.
[0017] Išradimas paaiškinamas tolimesniu detalizavimu, remian-tis pavyzdžio konstrukcija.

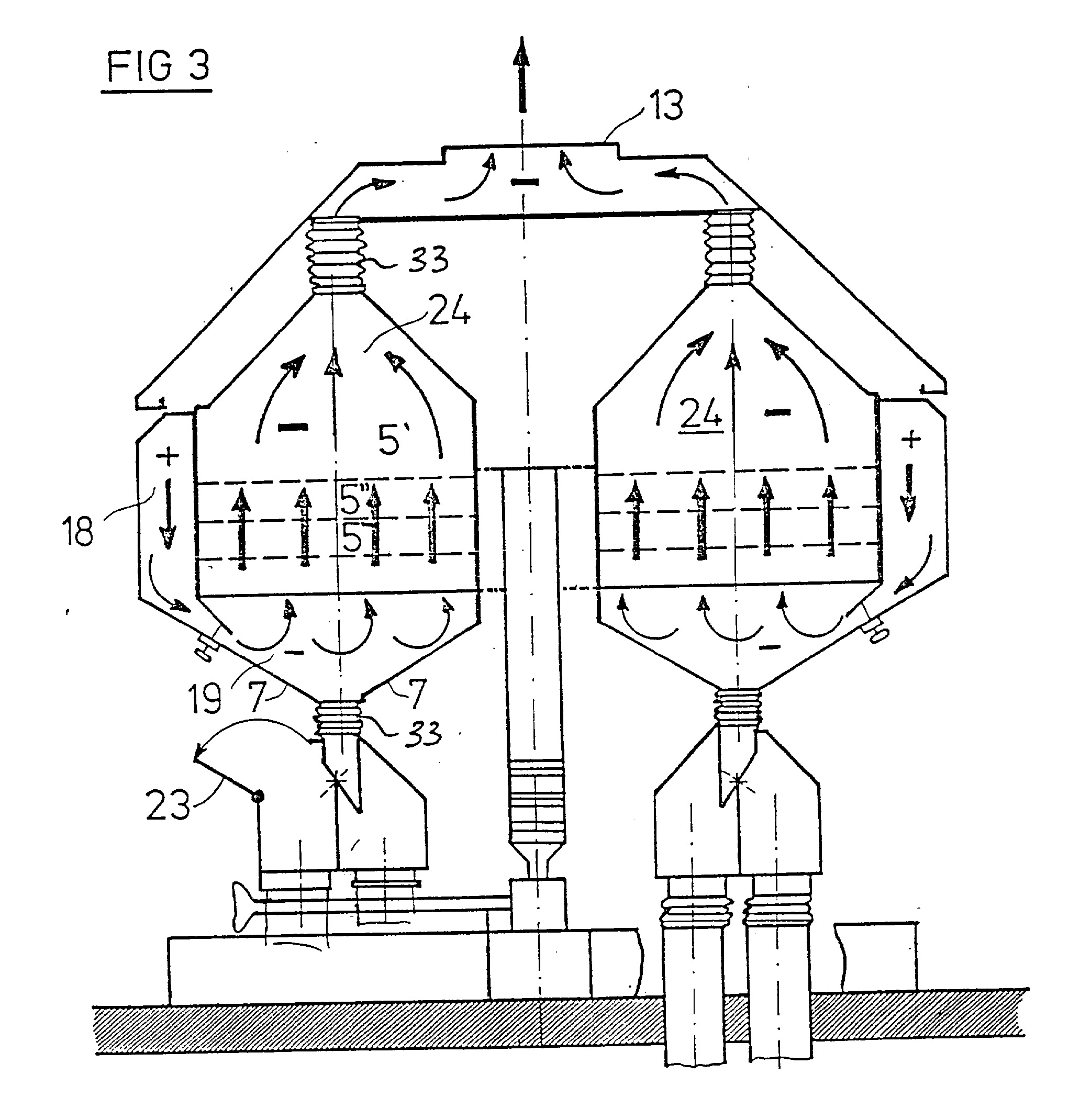

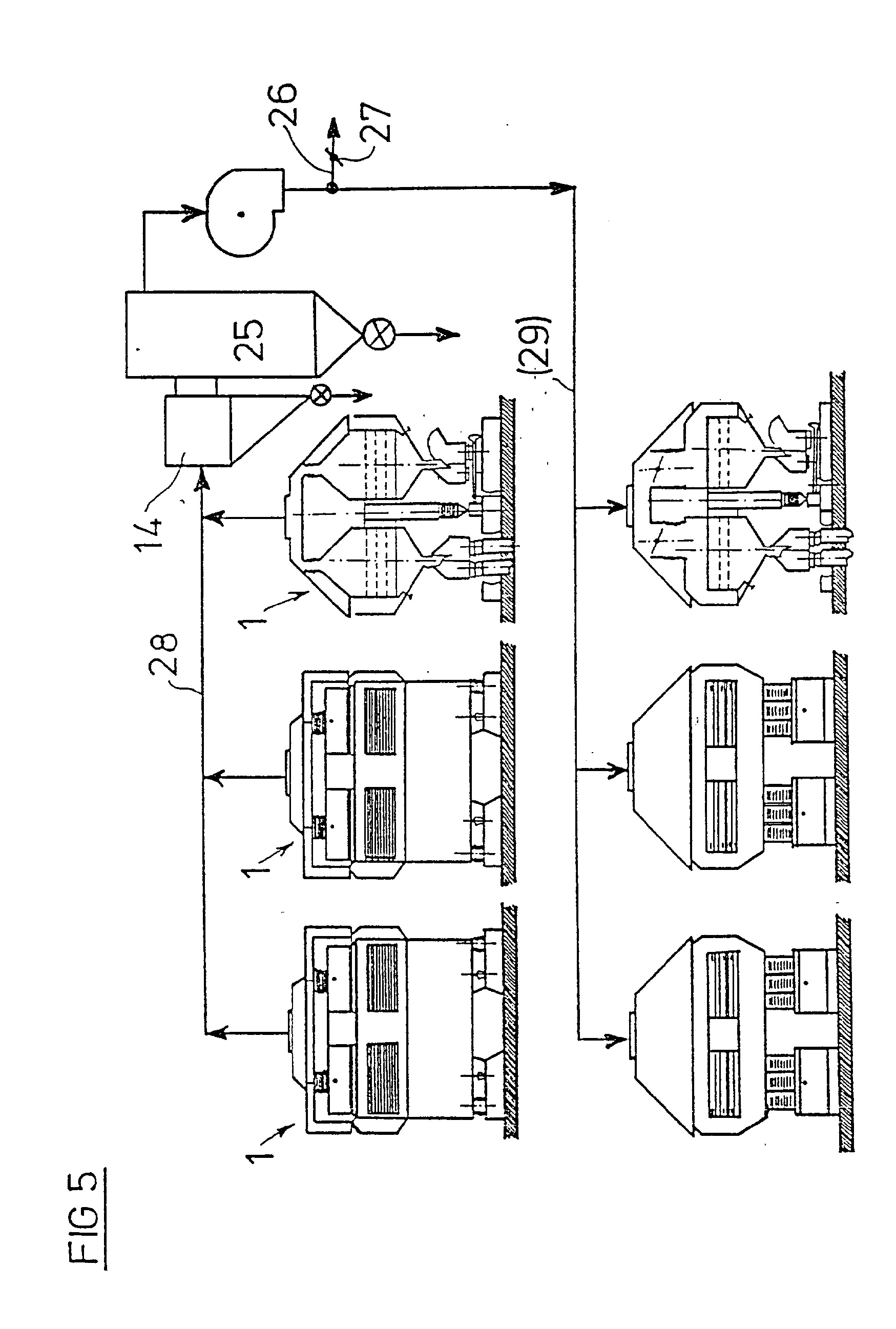

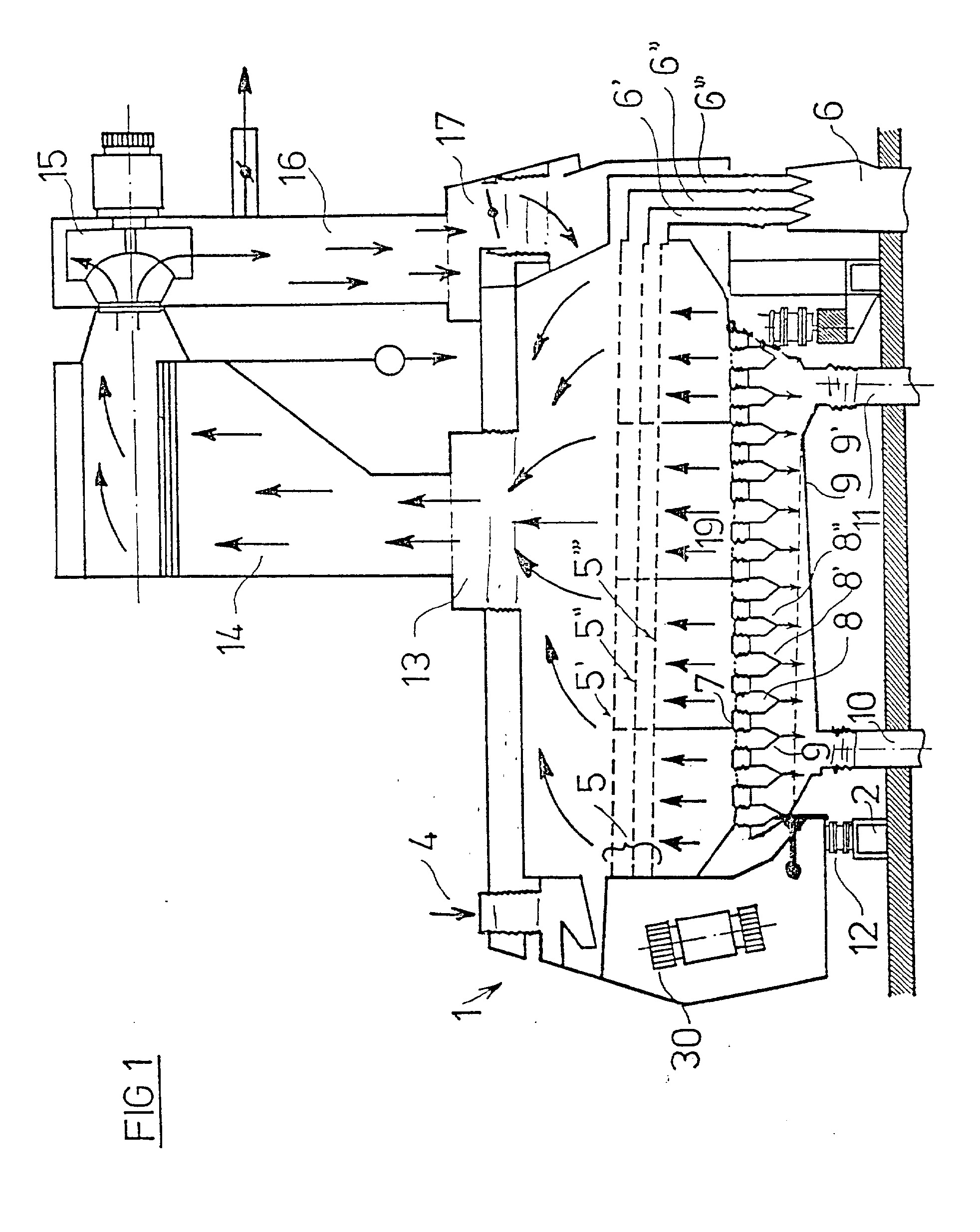

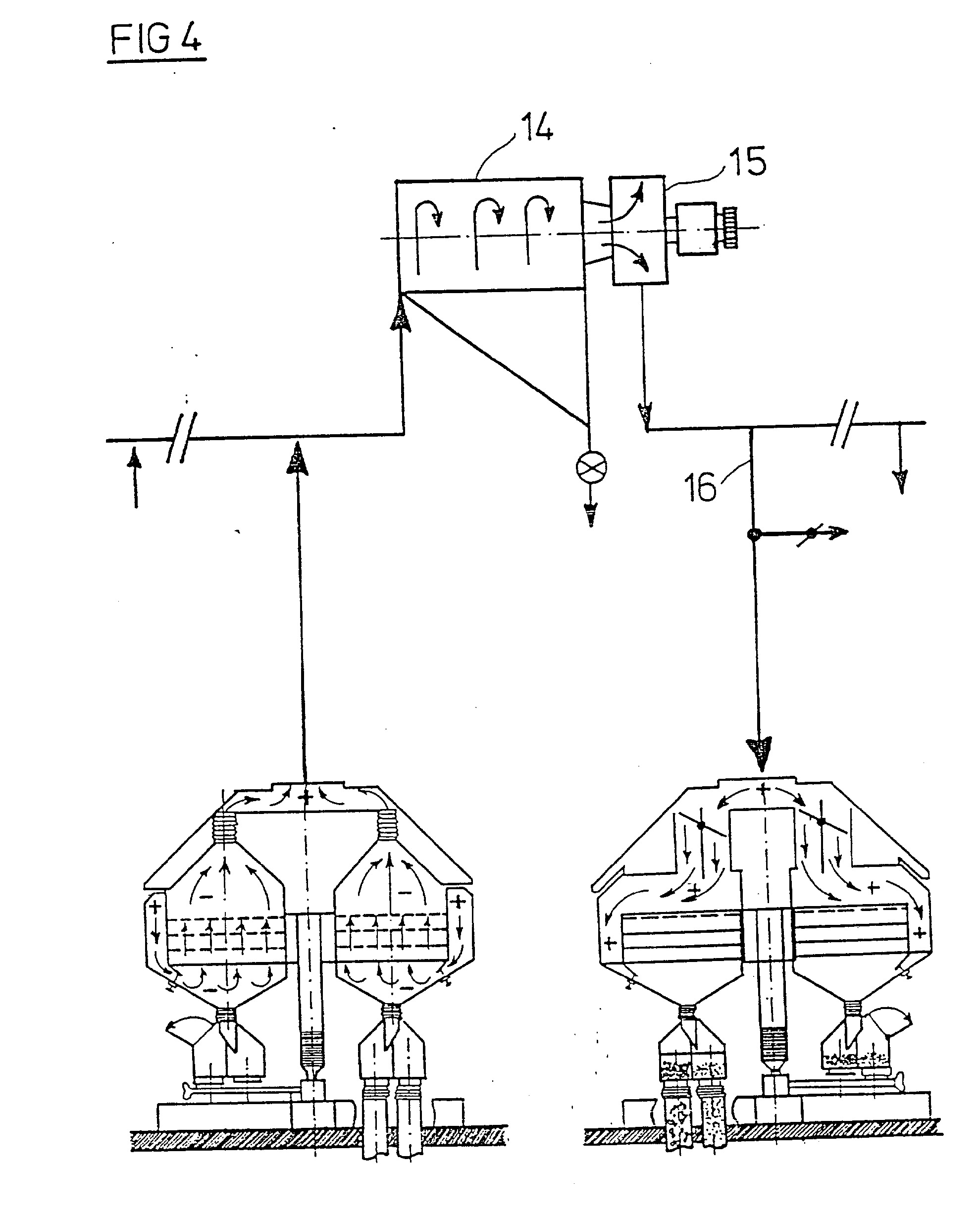

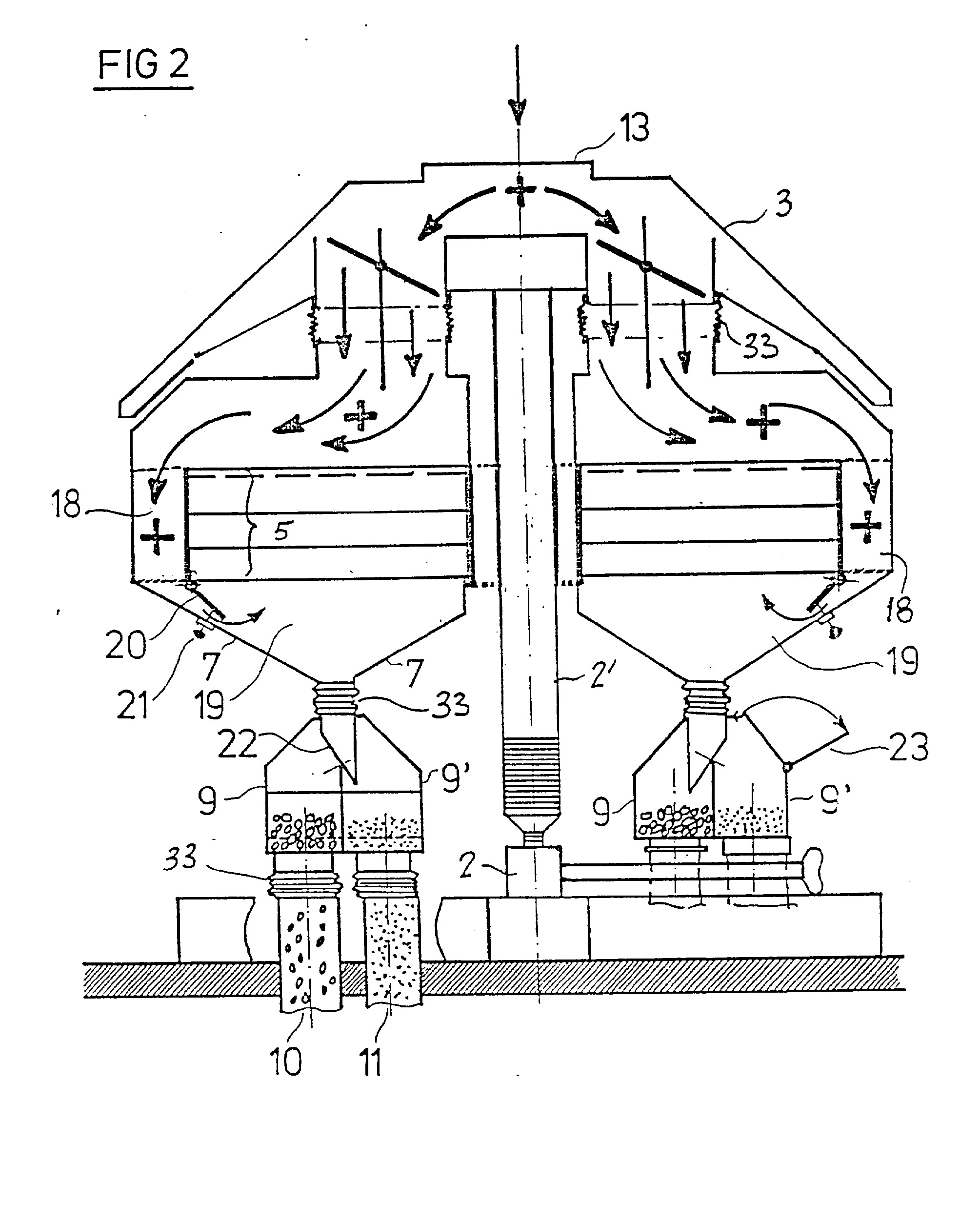

[0018] Fig. 1 - kruopų vėtyklės išilginis pjūvis; Fig. 2 - įsiurbimo dalis su skersiniu pjūviu II-II iš Fig. 1; Fig. 3 - nusiurbimo dalis su skersiniu pjūviu III-III iš Fig. 1; Fig. 4 - schematinė įsiurbimo ir nusiurbimo dalys są-ryšyje su cirkuliaciniu oru; Fig. 5 - trijų kruopų vėtyklių grupė atitinkamai Fig. 4;
[0019] Kruopų vėtyklė 1 pritvirtinta ant gembės 2 ir turi tvirtai stovinčią viršutinę dali, 3. Pakrova paduodama i, gaminio pradžią 4 ir per startinę pakopą vedama ant viršutinio sieto 5 sluoksnio 5'. Sietai 5 bendrai vir-pinami virpesiu žadintuvu 30.
[0020] Pakrova stumdant sietus 5', 511, 5' ' ' vedama i, giliau esančias vietas ir produkto nuvedimo kanalais 6', 6'1, 6' 11 i, bendrą nuvedimo kanalą 6 (Fig. 1). Persijotas produktas patenka ant produkto surinkimo pagrindo 7 ir per daugybę perėjimo kanalų 8, 8', 8' ' ir 1.1., vei-kiančiais droseliais 9 paduodamas i, vieną iš dviejų surinkimo lovių 9 atitinkamai 9', nuo kurių pakrova praėjimo vamzdžiu 10 arba 11 pagal gaminio kokybę toliau perduodama. Spyruoklinis elementas 12 veikia i, visas vibruojamas dalis. Kruopų vėtyklės vidurinės dalies viršuje yra įrengtas oro nuvedimo štuceris 13, nuo kurio dulkėtas oras eina dulkių separatoriumi 14, ventiliatoriumi 15, grįžtamo oro linija 16, vožtuvu 17, ir jau išgrynintas šviežio oro srautas oro padavimo kanalu 18 patenka o, persijotų produktų kamerą 19 (Fig. 2). Svarbu, kad pseudosuskystintas sluoksnis, esantis ant viršutinio sieto 5 per langą 20, kaip iki šiol kont-roliuojamas vizualiai. Fig. 2 (kaip ir kitose Fig. 3-5) kruopų vėtyklė yra pavaizduota kaip dvi" vienodos ma-šinos arba dviguba mašina, tai yra įprasta prie kruopų vėtyklės. Svarbu, kad oro padavimo kanalas 18 yra dvigubas, skirtas kiekvienos mašinos dalies tiksliniam valdymui arba oro tekėjimui. Tačiau cirkuliacinio oro atveju, oro padavimas ir nuvedimas vyksta bendrai. Per-ėjimas nuo oro padavimo kanalo 18 į persijoto produkto kamerą 19 vyksta oro reguliavimo sklende 20, kuri valdoma rankiniu ratu 21. Abu surinkimo loviai 9 ir 9' surenka skirtingus produktus, tai pavaizduota Fig. 2 skirtingo dydžio apskritimais arba taškais. Viršutinė dalis 3 pritvirtinta ant vidurinės atramos 2'. Kiek-viena valymo sekcija su sietais 5, produkto surinkimo pagrindu 7, o taip pat oro padavimo kanalu 18 vieningai vibruoja, ir lanksčiu manžetu 33, prijungtu prie tvir-tos mašinos dalies, sudaro dvigubą virpesių vieningumą.
[0021] Nustatymo vožtuvais 22 produktų srautas nuo kiekvieno atskiro perėjimo kanalo 8, 8', 8'' ir t.t. nukreipiamas i, surinkimo lovius 9 arba 9'. Vibracijos dėka produktų srautas slenka iš dešinės mašinos dalies i, kairę, arba iš kairės i, dešinę. Produkto pavyzdys imamas atidarant vožtuvą 23 nuo kiekvieno perėjimo kanalo. Fig. 3 pavaizduotas oro srauto kelias nuo persijotų produktų kameros 19 per sietus 5', 5'1, 51 1 ' , o taip pat per oro nuvedimo kamerą 24. Fig. 4 sujungia Fig. 2 ir 3, taigi vaizduoja du įvai-rius pjūvius - kairėje oro nuvedimo, dešinėje oro padavimo kruopų vėtyklei. Fig. 5 atitinkamai parodytos trys kruopų vėtyklės, ku-rių kiekvieną sudaro dviguba mašina. Viršutinėje paveikslo dalyje pavaizduotas oro nuvedimas, apatinėje paveikslo dalyje oro padavimas kiekvienai vienodai mašinai. Papildant Fig. 3, Fig. 5 dar yra pavaizduotas dulkių filtras 25, o taip pat atidirbto oro linija 26 su reguliuojamu slėgio sistemos droseliniu vožtuvu 27.

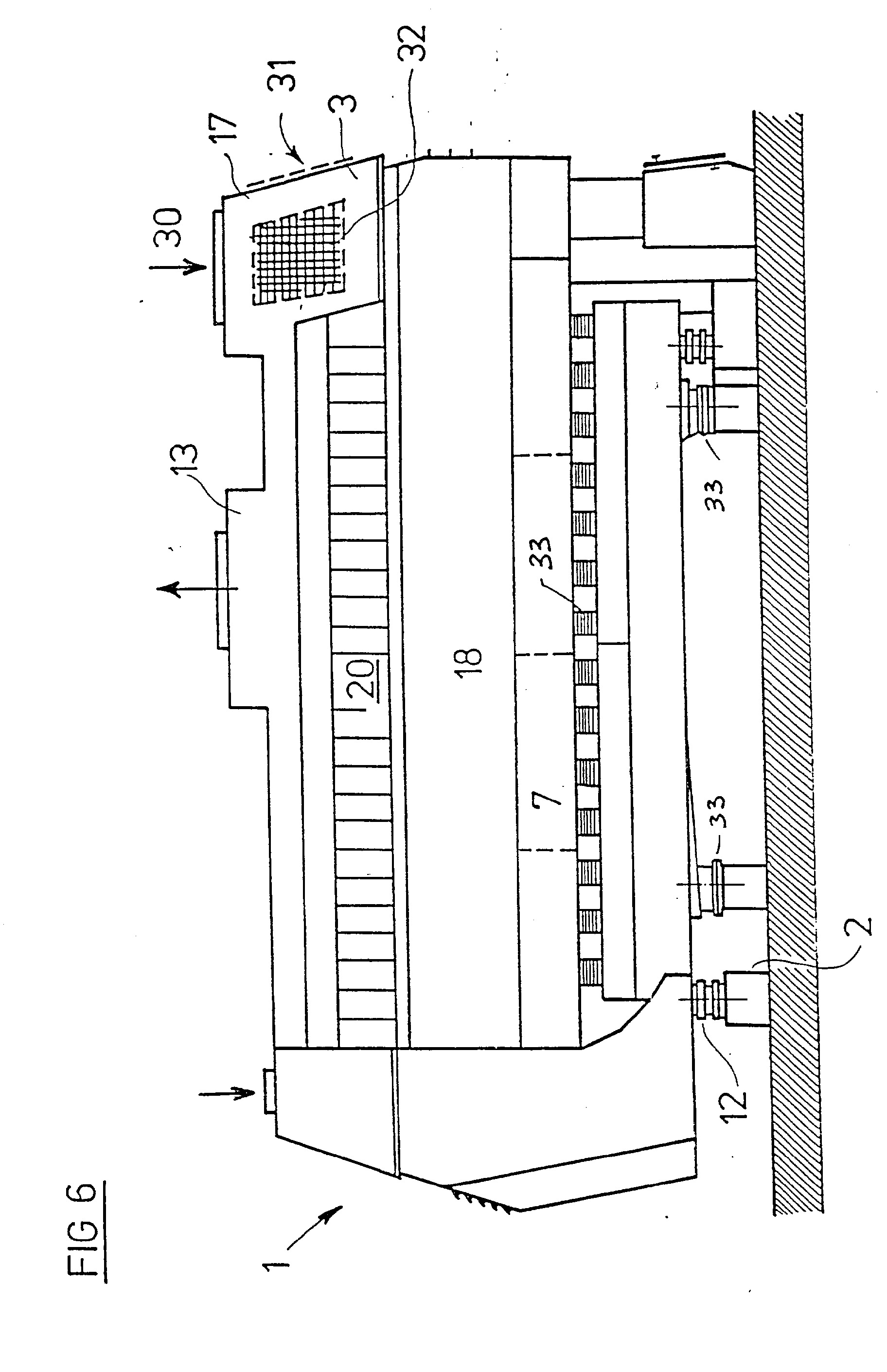

[0022] Kaip iš Fig. 6 matosi, kad pagal išradimą leidžiamas tradicinis gamybos būdas, būtent oro išsiurbimas. Bet oro prisiurbimas vyksta iš viršutinės kameros, tai parodyta strėlėmis 30, 31, 32, taigi ne nuo apačios, ne nuo pagrindo, kurie normaliame būde yra užteršti dul-kėmis ir bakterijomis. Tam tikslui atitinkamoj vietoj yra įrengtos prisiurbimo grotelės.
1. Ventiliacijos būdas manų kruopų valymui, kai pakrova valoma dažnai vibruojančiais sietais, sudarančiais valymo sekciją, ir kai produktas, stumdant sietus, nuvedamas per daugybę reguliuojamų nukreipiančiųjų štu-cerių, esančių po sieto sluoksniais ir skirstomas pagal norimą frakciją į du ar daugiau surinkimo lovių, besiskiriantis tuo, kad atidirbusi, orą nuo mažiausiai dviejų valymo sekcijų surenka oro nuvedimo linijoje ir išsiurbia atskirai įrengtais užteršto oro siurbliais, grynina ir kaip pritekamą šviežią orą sugrąžina vienu iš grįžtamų kanalų po sieto sluoksniais .
2. Kruopų vėtyklė, turinti daugeli, virpamų sietų sluoksnių (5), oro padavimą ir nuvedimą (13, 17), produkto pakrovimą (4), produkto vedimą (6', 6'', 6' ' ' ) per sietų stūmimą, o taip pat turinti produkto surinkimo pagrindą (7) ir daugybę reguliuojamų nukrei-piančiųjų štucerių (8, 8', 8'') pervedimui prasijotų produktų i, du ar daugiau surinkimo lovių (9, 9')/ besiskirianti tuo, kad produktų surinkimo pagrindą su vienu per visą ilgi, besitęsiančiu oro padavimo kanalu, su viena, nuo išorės uždaryta, per-sijotų produktų kamera, ir su sieto sluoksniais sudaro bendrą vibraciją.
3. Kruopų vėtyklė pagal 2 punktą, besiskirianti tuo, kad oro įėjimas (18) oro padavimo kanalui yra kruopų vėtyklės galinės dalies viršutinėje srityje.
4. Kruopų vėtyklė pagal 2-3 punktus, besiskirianti tuo, kad oro padavimo kanalas patalpintas maždaug tame pačiame aukštyje, kaip sietų sluoksniai.
5. Kruopų vėtyklė pagal 2-4 punktus, besiskirianti tuo, kad tarp oro padavimo kanalo ir persijotų produktų kameros (19) yra įrengtas didelis kiekis oro kiekio nustatymo vožtuvų (21) .
6. Kruopų vėtyklė pagal 2-5 punktus, besiskirianti tuo, kad oro nuvedimas (13) vyksta maždaug vidurinėje dalyje virš sietų sluoksnių (5', 51', 51 ' ' ) -
7. Kruopų vėtyklė pagal 1-6 punktus, besiskirianti tuo, kad cirkuliacinio oro režimu oro nuvedimas (3) per separatorių (14), ventiliatorių (15) surištas su grįžtamo oro kanalu (18).
8. Kruopų vėtyklė pagal 1-7 punktus, besiskirianti tuo, kad daug kruopų vėtyklių (1) pajungta i, bendrą oro nuvedimo liniją (28) .
9. Kruopų vėtyklė pagal 8 punktą, besiskirianti tuo, kad cirkuliacinio oro režimu daug kruopų vėtyklių yra pajungta į bendrą grįžtamo oro liniją (29) .
10. Kruopų vėtyklė pagal 7-9 punktus, besiskirianti tuo, kad daug kruopų vėtyklių yra pajungta į bendrą vieningą dulkių separatorių (14, 25) ir dirba cirkuliacinio oro režimu.
11. Kruopų vėtyklė pagal 10 punktą, besiskirianti tuo, kad visa cirkuliacinio oro sistema sudaro valdomą atidirbto oro liniją (26).
12. Kruopų vėtyklė pagal 2-11 punktus, besiskirianti tuo, kad reguliuojami nukreipiamieji štuceriai (8', 8'1, 8' ' 1 ) pajungti prie produkto surinkimo kameros ir įrengti droseliai (9).
13. Kruopų vėtyklė pagal 12 punktą, besiskirianti tuo, kad surinkimo loviai yra vibruojami, o droselių skersiniai pjūviai yra keičiami.
14. Kruopų vėtyklė pagal 2-13 punktus, besiskirianti tuo, kad sieto sluoksniai (5', 5'', 5 *' 1) kartu su surinkimo kamera (7), su surinkimo loviais (9, 9') turi po vieną savo vibravimo pavarą (30).
15. Kruopų vėtyklė pagal 2-14 punktus, besiskirianti tuo, kad surinkimo loviai (9, 91) yra uždari kanalai, turintys ant savo viršutinės pusės iš-ilgine kryptimi išdėstytą produkto pavyzdžio paėmimo vožtuvą (23) .
