[LT] Išradimas skirtas įpakavimui, kurį sudaro gretasienio formos konteineris, pagamintas iš termoplastinės medžiagos. Konteineris turi atlenkiamą išorėn kampinį vožtuvą (4) su anga (7) skysčiui išpilti. Viršutinėje konteinerio sienelėje (1) padarytos papildomos įlinkio linijos (8), kurių dėka užpakalinis angos (7) skysčiui išpilti galas iškyla, atidarius konteinerį, ir padeda orui įeiti konteinerio vidun.
[EN]
[0001] Išradimas skirtas įpakavimui, kurio korpusas pagamintas iš plastinės medžiagos ir turi dugną, šonines sieneles, priekinę ir užpakalinę sieneles, kampinį vožtuvą, padarytą tarp dviejų viršutinės sienelės priekiniu kampu, atlenktą žemyn ir pritvirtinta prie priekinės sienelės išorinio paviršiaus. Taip pat korpusas turi hermetizuojančią siūlę, einančią per viršutinės sienelės vidurį, .jos priekinis galas gali būti nuplėštas, taip suformuojant kampiniame vožtuve angą konteinerio turiniui išpilti.
[0002] Atidarant tokį' konteineri, kampinis vožtuvas atplėšiamas nuo tos šoninės sienelės, prie kurios jis buvo priklijuotas, atlenkiamas aukštyn ir suspaudžiamas iš šong. Tuomet vartotojas, nuplėšdamas dalį vožtuvo, suformuoja angą konteinerio turiniui išpilti. Si anga yra pailginta ir jos užpakalinis galas nukreiptas link viršutinės sienelės vidurio tam, kad, skysčiui ištekant iš konteinerio, atitinkamas oro kiekis galėtų įeiti konteinerio vidun. Jei konteinerio vožtuvas nebus nuplėštas iki galo. t.v. iki pažymėtos viršutinėje sienelėje vietos, konteinerio turinio nebus galima išpilti, nes oras negalės įeiti į konteinerio vidų ■
[0003] Buvo bandyta aukščiau paminėtą problema išspręsti konteinerio viršutinėje sienelėje padarant atskirą angą orui įeiti, kuri atidaroma kartu su anga konteinerio turiniui išpilti. Tačiau tai įgyvendinti praktikoje pasirodė labai sunku.
[0004] Tokios rūšies konteineriai, turintys nuplėšiamus vožtuvus viršutinėje s i enel •hit? . ^ ■ r>?. f e ^ ■ ■ ',rP—A— 135325. fTP-A-270869 .. ' IS *1
[0005] Ši o isr adimo f. į k*:-. i — s u kur t.' to!' ,v>''! >' • 11 turiniui išpilti. kurios forma ir išmatavimai leistu orui
[0006] I
[0007] Kitas šio išradimo tikslas - sukurti tokios formos konteinerį, kurio turinį būtų galima be jokių problemų
[0008] išpilti, net jei konteineris yra visiškai užpildytas, t.y. nėra jokios erdvės po jo dangteliu.
[0009] Dar kitas šio išradimo tikslas - sukurti konteineri, pasižyminti aukščiau išvardintomis sąvybėmis, kurio forma ir dizainas atitiktu jau žinomus gretasienio pavidalo konteinerius ir todėl galėtu būti gaminamas tokiomis pačiomis mašinomis.
[0010] šie ir kiti tikslai pasiekiami konteinerio korpuso viršutinės sienelės medžiagoje padarant porą papildomų įlinkio linijų, kuriu vieni galai yra ties išpylimo angos užpakaliniu galu. o K:M.; - n:-; -■ ■ - : - r iešingas puses.

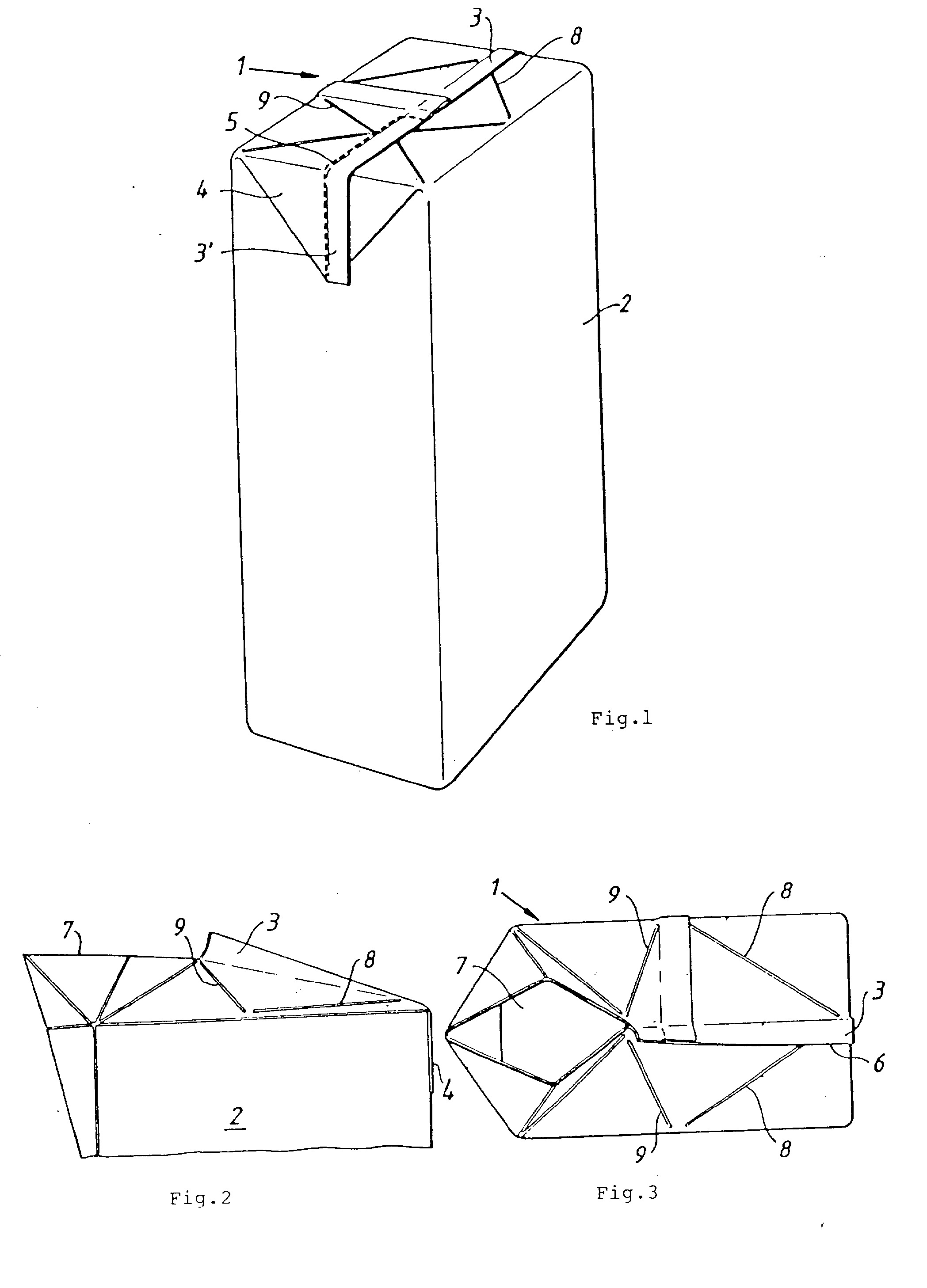

[0011] Toliau išradimai * prašyta?. «nj nuorodai į *>••«? lp t . kur i. uos h : Fig.l - šio išradimo konteinerio perspektyvinis vaizdas; Fig.2 - atidaryto konteinerio viršutinės dalies vaizdas iš šono; Fig.3 - atidaryto konteinerio vaizdas iš viršaus; ir
[0012] Fig.l parodytas konteineris yra pagamintas iš lanksčios plonasluoksnės įpakavimo medžiagos, turinčios vidurinį pagrindinį sluoksnį iš pluoštinės medžiagos. pvz. popieriaus, kurio abi pusės padengtos vandeniui nelaidžiais termoplastinės medžiagos, pvz. politeno, sluoksniais. Plonasluoksnė įpakavimo medžiaga turi ilinkio linijas, kurių dėka gaunamas gretasienio pavidalo konteineris.
[0013] Gaminant konteinerius, pirmiausia iš plonasluoksnės įpakavimo medžiagos pagaminamas vamzdis, medžiagos išilginius kraštus sujungiant užleistine sandūra ir šią išilginę siūle hermetizuojant šiluminiu būdu. Po to šis vamzdis užpildomas pienu, sultimis ar pan. ir vienodais tarpais hermetizuojamas skersine siūle. Taip gaunami sujungti tarpusavyje ir užpildyti pagalvėlės pavidalo įpakavimai. Sie įpakavimai atskiriami vienas nuo kito |oer skersines siūles ir iš jų galutinai suformuojamas, pavyzdžiui, gretasienio pavidalo konteineris. Tuo tikslu suformuojami keturi trikampio formos kampiniai vožtuvai su dvigubomis sienelėmis, kurie suspaudžiami ir šiluminiu būdu pritvirtinami prie atitinkamų šoninių konteinerio sienelių. Tuo pat metu viršutinė ir apatinė skersinės hermetizuojančios konteinerio siūlės sulenkiamos ir priglaudžiamos prie konteinerio išorės. Taip konteineris įgauna gretasienio pavidalu.
[0014] Fig.l, 2 ir 3 matyti, kad gretasienio formos konteineris, pagamintas pagal šį išradimu, turi viršutine sienele 1, keturias šonines sieneles 2 ir nematomą apatinę sienelę. Viršutinė sienelė 1 yra stačiakampė, o plokščia ir pritvirtinta prie viršutinės sienelės hermetizuojanti siūlė 3 praeina išilgai per .įjos vidurį. Viršutinės sienelės galuose padaryti du kampiniai vožtuvai 4, sujungti su priekine ir užpakaline viršutinės sienelės 1 briaunomis. Hermetizuojanti siūlė 3 praeina šių kampinių vožtuvų 4 viršutine puse ir baigiasi ties jų laisvaisiais galais. Viename hermetizuojančios siūlės 3 gale padarytas ko1"!t■-■■'=' -'; atidarymo vietos rodiklis 5. Sis rodiklis - tai r?-!! ^oruot-.s J i n i j 3 „ pa J e n f,1 v i nant-i kampinio vožtuvo nuplėši rna .
[0015] i ! i* ^ f. r ■' r'r *! fv p •. '■ % j* i f. į. "jo t", y p- įnį , oi rr»i ausi;?, ?.• vo r 11 'v.a«s <4 atplėšiama® nuo konteinerio išorinės sienelės, atlenkiamas aukštyn ir suspaudžiamas iš šonų, po to nuplėšiama hermetizuojančios siūlės 3 dalis 3'. Taip susidaro anga 7 konteinerio skysčiui išpilti, o atlenktas aukštyn kampinis vožtuvas 4 sudaro snapelį skysčiui išbėgti.
[0016] Palenkus atidaryta konteinerį, skystis iš jo išbėgta tolygia, vienoda srove. Tai atsitinka todėl, kad, nuplėšus vožtuvo 4 dalį 3* per visa, perforuotos linijos 5 ilgį, i konteinerio vidų per užpakalinę vožtuvo 4 dalį laisvai patenka oras. Jei konteineris yra užpildytas skysčiu iki pat viršaus, būtina stebėti, kad angos 7 skysčiui išpilti užpakalinis galas būtų iškeltas virš kitų konteinerio viršutinės sienelės dalių. Taip dar labiau padidinama anga 7 ir oras lengviau patenka į konteinerio vidų. Tam, kad angos 7 skysčiui išn: i ► i -. ižpaka J i nis oai sis būtu iškeltas aukščiau, '• o;"-' r' r- it} • » i o 1/ j r' <=■ ■., < i f -- į i «? •" i ene iė; s padar y tos dvi " įlinkio linijos 8 ir dvi įlinkio linijos 9, palengvinančios medžiagos lenkimą. Atlenkiant aukštyn ir suspaudžiant iš šonų priekinį kampinį vožtuvą 4, viršutinė sienelė 1 susilanksto per šias linijas 8 ir 9. Tarp įlinkio linijų 8 ir 9 esantis rombo pavidaro ruožas sudaro nuožulna, kurios užpakalinė dalis susijungia su viršutinės sienelės 1 pirminiu lygiu, o priekinė dalis 3- 6 mm iškyla virš šio lygio, todėl angos 7 skysčiui išpilti užpakalinis galas iškyla aukščiau skysčio, esančio konteineryje, lygio, šis lygiu skirtumas sudaro puikias sąlygas orui patekti į konteinerio vidų, net jei jis užpildytas ir klampiu skysčiu.
[0017] Dviejų priekinių linijų 8 dėka viršutinė konteinerio sienelė 1 pakyla, kuomet kampinis vožtuvas 4 atlenkiamas aukštyn konteineriui atidaryti. Linijos 8 išdėstytos simetriškai hermetizuojančios siūlės 3 atžvilgiu, o kampas tarp jų gali būti nuo 60 iki 160°, geriausiu išradimo išpildymo atveju - 120°,
[0018] Dvi užpakalinės linijos 9 taip pat išdėstytos simetriškai hermetizuojančios siūlės 3 atžvilgiu, ir kampas tarp jų geriausiu atveju lygus 60°, maksimalus - 90°.
[0019] Linijos 8, 9, palengvinančios medžiagos lenkimą, gali būti padarytos taip pat. kaip ir paprastos įlinkio. linijos, t. y. kuomet įpakavimo medžiaga dar yra po presu, formuojančiu konteinerio įlinkio linijas. Tačiau jos gali suformuotos ir kitokiu būdu, pavyzdžiui, pagrindinio sluoksn 3 ■ ■ ■ ' " i i į ii 1 • p® t t o r. ? v j" fp ■. rarn. :<:ad viršutinė w. sj ussr iv sis ne' 1 ė i būtu iškelta ties angos 7 skysčiui : ' f* 1. 11 " s- 1 ■ ?.Į.., !' ■ ?. n k a L?" cl ii 1. 1 priekinių linijų 8.

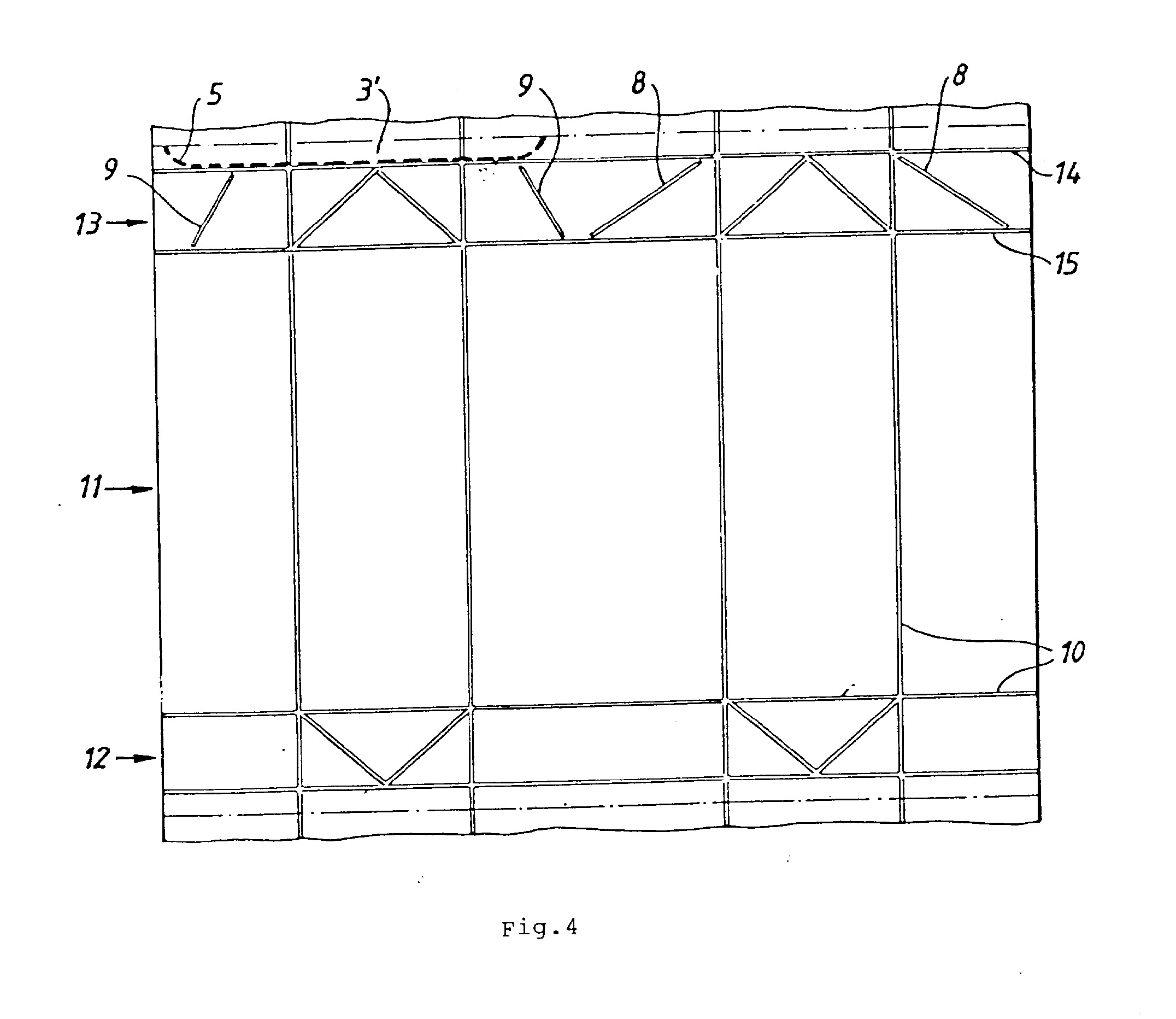

[0020] Medžiaga konteineriui gaminti parodyta fig. 4. Ja sudaro plonasluoksnė medžiaga, turinti pagrindinį, pavyzdžiui, popieriaus, sluoksnį, kurio abi pusės padengtos termoplastinės medžiagos, pvz. politeno, sluoksniais, įlinkio linijos 10, padarytos medžiagoje, padalina ją į atskiras sekcijas, pavyzdžiui, šoninig sienelių sekcijas 11, apatinės sienelės sekcijas 12 ir viršutinės sienelės sekcijas 13. Konteinerio ruošinyje taip pat; yra padarytos įlinkio linijos kampiniams vožtuvams 4 suformuoti. Brūkšnine linija 5 pažymėta konteinerio atidarymo vieta. Viršutinės sienelės sekcijose 13 padarytos ir linijos 8, . 9, palengvinančios medžiagos lenkia 1 :' v- r R yr* suvirusios tam tikru kampu tiek i linkio linijos 14, kuria praeina 1 ■ \ I »■ |< - I I..",. į c; ^ j<., j >• j y p - j lygiagreti liniiai 14 ir skiria konteinerio viršutinę sienele 1 nuo šoninės sienelės 2, atžvilgiu. Kampai tarp linijų 8, 9 ir įlinkio linijų 14, 15 varijuoja ir priklauso nuo gaminamo konteinerio rūšies, bet išlieka aukščiau minėtose ribose.
1. Konteineris, turintis pagamintą iš plastinės medžiagos korpusą, su įlinkio linijomis, dugnu, šoninėmis, priekinėmis, viršutine ir apatine sienelėmis, kampiniu vožtuvu, padarytu tarp dviejų viršutinės sienelės priekiniu kampu, ir hermetizuojančia siūle, einančia viršutinės sienelės viduriu, kurios vienas palas gali būti nuplėštas išpylimo angai kampiniams vožtuve ir greta jo esančiame viršutinės sienelės ruože suformuoti, besiskiriantis tuo, kad vir- šutinęsj<=> kr? r pi i* n 1 ■ ■ ^ rip. lėje yra pora papildomų įlinkio linijų, išdėstytu taip, kad v. ig ga 1.- ai yra ties išpylimo a nę; O T:-". užpakali'"' 1 (■"■'."■" J. 1 ■ "• > / 1 v >■ ;■ ■! r;r i
2. Konteineris paęi? I.. 1 punktą, ' oesisk i . riantis tuo, kad papildomos linijos yra padarytos išsiskiriančiomis ir nukreiptos link viršutinės sienelės užpakalinės briaunos.
3. Konteineris pagal 1- 2 punktą, besiskiriantis tuo, kad viršutinėje korpuso sienelėje greta jo užpakalinės sienelės padaryta antra papildomu įlinkio linijų pora, dalijanti kartu su pirmąja įlinkio linijų pora viršutinę sienele į ruožus, kuriu vidurinis turi rombo forma.
4. Konteineris pagal 1- 3 punktą, besiskiriantis tuo, kad papildomos įlinkio linijos yra simetriškos viena kitai hermetizuojančios siūlės atžvilgiu.
5. Konteineris pagal 4 punktą, besiskiriantis tuo, kad pirmos poros papildomos įlinkio linijos nukreiptos link viršutinės sienelės šoniniu briaunų. lygiagrečiu hermetizuojančiai siūlei, vidurio.
6. Konteineris pagal 5 punktą, besiskiriantis tuo, kad kampas tarp pirmos poros papildomu linijų siekia nuo 60° iki 160° .
7. Konteineris pagal 6 punktą, besiskiriantis tuo, kad kampas tarp pirmos poros papildomų linijų sudaro 120°.t
8. Konteineris pagal 3- 7 punktą, besiskiriantis tuo, kad kampas tarp antros poros papildomu linijy sudaro mažiau nei 90°.
9, Konteineris pacjal 8 punktą, besiskiriantis tuo, kad kampas tarp antros poros papildomu linijų sudaro 60°.(
