[LT] Išradimas skirtas hidroelektrinių įrengimui, sumažina sąnaudas, pagerina ekologines charakteristikas ir padidina hidroturbinų darbinį plotą. Tikslas pasiekiamas tuo, kad hidroelektrinės korpusas (2) padarytas trikampio formos, kurio šoninėse išpjovose (3) sumontuoti daugiakampio formos hidroturbinų darbiniai ratai (5), kurie turi lovelinės formos kaušinius stipinus (6) ir virš jų pritvirtintus periferinius griebtuvus (7), guoliai (4) įrengti sandariai, o užtvanka (I) - tuštuminė, kurioje įrengti gamybiniai aptarnavimo cechai (8) ir apatinėje dalyje reguliuojamos užtvaros (9). Tarp korpuso irhidroturbinų sumonti priešingai vandens slėgio masei lankstūs skydeliai (10) ir išlenktos apsauginės grotelės (II).
[EN]
[0001] Išradimas skirtas hidroenergetikai ir gali buti panau-dotas hidroelektrinėse.
[0002] Žinoma hidroelektrinė, turinti užtvanką, kurios pagrindas sudarytas iš smailaus vandens nukreipiamo korpuso, kurio šoninėse išpjovose horizontaliai įmontuoti vandens ratai /žr. VFR išradimo paraišką Nr. 2719651, 1987/.
[0003] Jos trūkumas - korpuso galinės kraštinės lygiagrečios vandens slėgio masei ir sudaro priešingą turbinų suki-mui vandens masės trintį.
[0004] Išradimo tikslas - sumažinti priešingą turbinų sukimuisi vandens masės trinti, ir hidroelektrinių įrengimo sąnaudas, pagerinti ekologines charakteristikas.
[0005] Tikslo pasiekimui žinoma hidroelektrinė, turinti už-tvanką, kurios pagrindas sudarytas iš smailaus vandens nukreipiamo korpuso, kurio šoninėse išpjovose horizontaliai įmontuoti darbiniai ratai, korpusas padarytas trikampio formos, o darbiniai ratai daugiakampio formos, turi lovelinės formos kaušinius stipinus ir virš jų pritvirtintus periferinius griebtuvus, guoliai įreng-ti sandariai, o užtvanka tuštuminė, kurioje įrengti gamybiniai aptarnavimo cechai ir apatinėje dalyje reguliuojamos užtvaros.

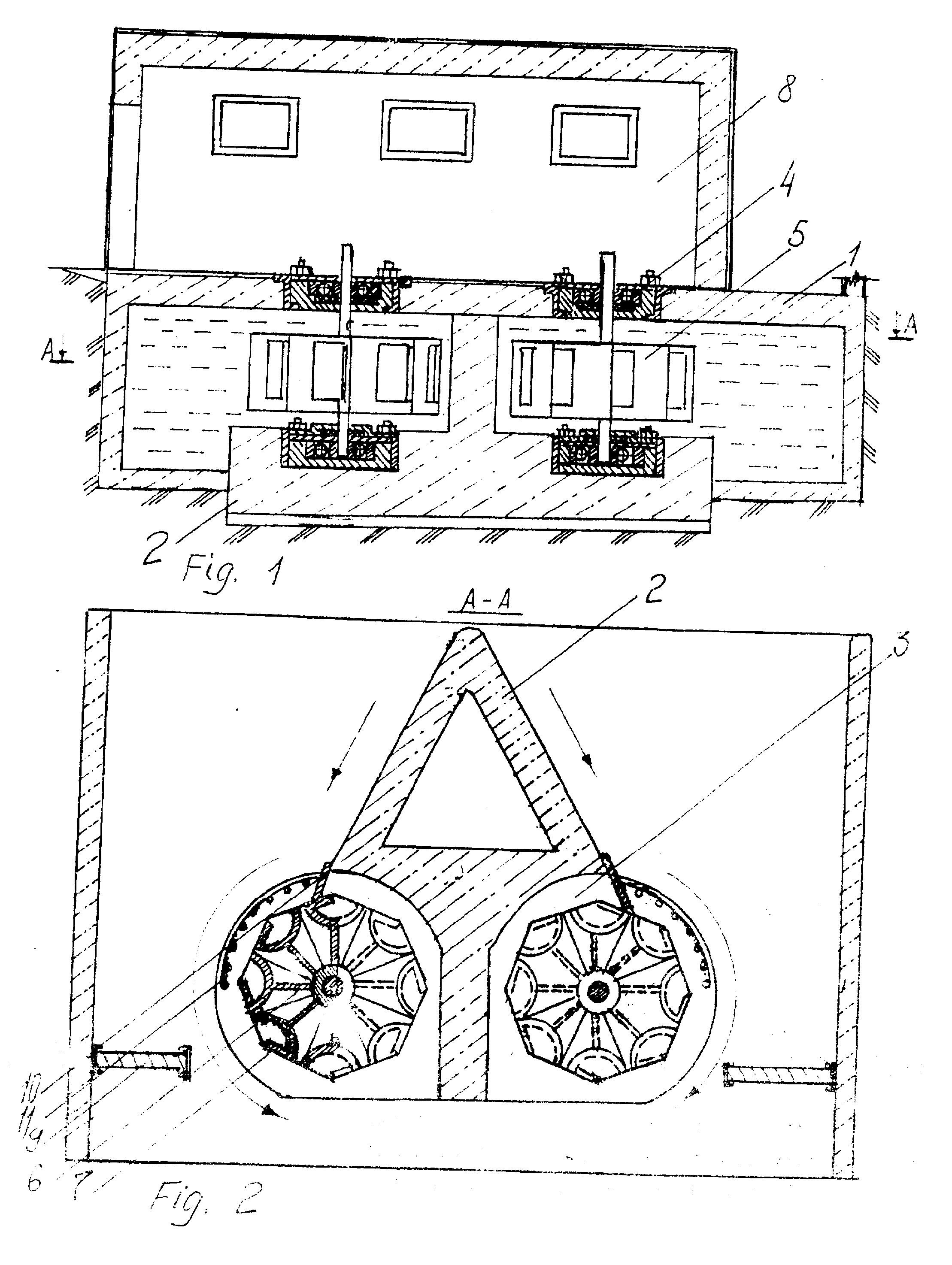

[0006] Brėžinio Fig.l dalyje parodytas hidroelektrinės bendras vaizdas, Fig.2 pjūvis A-A Fig.l.
[0007] Hidroelektrinė turi užtvanką I, kurios pagrindas sudarytas iš vandens nukreipimo, trikampio formos korpuso 2, kurio šoninėse išpjovose 3 horizontaliai, guoliuose 4 sumontuoti hidroturbinų ratai 5. Darbiniai ratai 5 pa-gaminti daugiakampio formos ir turi iovelinius kaušo formos stipinus 6 ir virš jų pritvirtintus periferinius griebtuvus 7. Guoiiai 4 sandariai sumontuoti, o už-tvanka I - tuštuminė, kurioje įrengti gamybiniai aptarnavimo cechai 8, o apatinėje dalyje reguliuojamos užtvaros 9. Hidroelektrinės darbiniai ratai 5 turi priešingus vandens slėgiui, lanksčius skydelius 10 ir išlenktas apsaugines groteles II, kurios sumontuotos tarp korpuso ir hidroturbinų.
[0008] Trikampio formos korpusas sudaro kintamojo slėgio masę, kuri ties galine trikampio kraštine staiga krenta ir 40% sumažina priešingą turbinų sukimuisi vandens masės trinti,.
[0009] Aptarnavimo cechų įrengimas hidroelektrinės užtvankos tuštuminėje dalyje sumažina hidroelektrinės statybos sąnaudas 50%.
[0010] Vandens išleidimas apatinėje dalyje užtvaros pašalina vandens užteršimą ir nepažeidžia ekologines charakteristikas .
[0011] Vandens slėgio masė korpusu 2 nukreipta i, kaušus 6 ir griebtuvus 7, priverčia suktis darbo ratus 5. Sukamasis momentas nuo darbinių ratų 5 perduodamas per reduktorių generatoriui /brėžinyje neparodyta/. Ties galine korpuso kraštine 2 vandens slėgio masė krenta, - tokiu būdu hidroturbinų sukamasis momentas padidėja, nes su-sidaro sūkurinės srovės.
[0012] Vandens slėgio masė reguliuojama užtvaromis 9.
1. Hidroelektrinė, turinti užtvanką, kurios pagrindas sudarytas iš smailaus vandens nukreipiamo korpuso, kurio šoninėse išpjovose horizontaliai įmontuoti darbiniai ratai, besiskirianti tuo, kad korpusas padarytas trikampio formos, o darbiniai ratai daugiakampio formos turi lovelinės formos kaušinius stipinus ir virš jų pritvirtintus periferinius griebtuvus, guoliai įrengti sandariai, o užtvanka - tuš-tuminė, kurioje įrengti gamybiniai aptarnavimo cechai ir apatinėje dalyje reguliuojamos užtvaros.
2. Hidroelektrinė pagal 1 punktą, besiskirianti tuo, kad tarp korpuso ir hidroturbinų sumontuoti priešingi vandens slėgio masei lankstūs skydeliai ir išlenktos apsauginės grotelės.
