[LT] Drenažo elemento (8) įtvirtinimo prese įtasą skysčio išskyrimui iš kietos presuojamos medžiagos sudaro pasukamasis uždoris (16), kuriuo drenažinio elemento (8) galai išardomai įtvirtinti kiekvienoje apribojančioje presavimo kamerą (7) prispaudimo plokštėje (5, 6). Tuo pačiu atitinkamas drenažo elemento (8) galas (22) perveria nejudamai patalpintą prispaudimo plokštėje (5, 6) uždorio korpusą (18),kuris įeina į skysčio surinkimo talpą (12, 13), ir savo galiniu paviršiumi (37) prispaudžia prie priekinės sienelės (14,15), apribojančios skysčio surinkimo talpą (12, 13). Kadangi uždorio korpusas (18) sudaro pasukamojo uždorio (16) nejudančią dalį, jėgos, veikiančios presavimo metu plokštę (5, 6), visiškai remiasi į priekinę sienelę (14, 15), todėl judri, sujungta su drenažiniu elementu (8) pasukamojo uždorio (16) dalis nepertempiama.
[EN]
[0001] Išradimas priskiriamas timpos pavidalo drenažinio elemento įtvirtinimo prese įtaisui, kad išskirtų skysti, iš kietos presuojamos medžiagos, turinčiam prispaudimo plokštę, patalpintą tarp presavimo kameros ir skysčio surinkimo talpos, kurioje pasukamuoju uždoriu įtvir-tintas drenažinis elementas, be to, drenažinis elementas turi uždorio aretuojančią dalį, praeinančią per prispaudimo plokštę.
[0002] Šio tipo įtaisai naudojami vaisių presuose. Vaisių presą sudaro besisukantis aplink horizontalią ašį korpusas . Preso korpuse tarp judančios prispaudimo plokš-tės ir nejudančios prispaudimo plokštės yra presuojama medžiaga, kuri išspaudžiama prispaudimo plokštės aši-niu judėjimu. Gautas skystis lanksčiais drenažiniais vamzdelių pavidalo elementais, patalpintais tarp prispaudimo plokščių, paduodamas į skysčio surinkimo talpas. Drenažiniai elementai išardomai įtvirtinti iš galinės pusės atitinkamai prispaudimo plokštėse. Drena-žinių elementų galai praeina per kiaurymes prispaudimo plokštėse ir įeina į atitinkamą skysčio surinkimo talpą, esančią greta prispaudimo plokščių. Kiekvieną drenažinį elementą sudaro strypo pavidalo lanksti šer-dis iš gumos ar kitos tamprios medžiagos, be to, šerdis turi išdėstytus perimetru ir praeinančius ašine kryptimi latakų pavidalo kanalus, kuriais teka gautos sultys. Skysčio filtravimui drenažinio elemento šerdis ap-vilkta skysčiui skvarbiu apvalkalu. Šerdis kartu su ją apsupančiu apvalkalu tvirtinimo įtaisu įtvirtinama prispaudimo plokštėse, todėl drenažiniai elementai, esant atitrauktoms prispaudimo plokštėms, lengvai ištempiami preso korpuso ašine kryptimi, o prispaudimo plokštėms suartėjus presavimo proceso metu, jie laisvai guli brazde.
[0003] Žinomame aukščiau aprašyto tipo įtaise kiekvienas dre-nažinis elementas įtvirtinamas prispaudimo plokštėje
[0004] pasukamuoju uždoriu. Tam ant laisvo drenažinio elemento galo užmauta užrakto įvorė, nejudamai sujungta su lanksčia šerdimi ir ją apsupančiu filtruojančiu apvalkalu. Užrakto įvorė savo esančiame presavimo kameros pusėje gale turi briauną ir išorinį sriegį, kuriuo ji gali būti įsukama į prispaudimo plokštės įsriegtą kiau-rymę, kol užrakto įvorės briauna priglus prie prispaudimo plokštės presavimo kameros vidinės pusės ir bus gautas nejudamas, išardomas sujungimas tarp drenažinio elemento ir prispaudimo plokštės. Išsiskiriančios presavimo metu sultys išilginiais latakais, išdėstytais lanksčios šerdies perimetru, nuvedamos per užrakto įvorę į skysčio surinkimo talpą. Užrakto įvorė sudaro, tokiu būdu, pasukamojo uždorio judančią dalį, kurios dėka drenažinis elementas įtvirtintas prispaudimo plokštėje. Montavimo metu pirmiausia vienas drenažinio elemento galas kartu su užrakto įvore įsukamas į vieną iš dviejų prispaudimo plokščių, o po to antras galas - į kitą prispaudimo plokštę. Kad prispaudimo plokštės remtųsi didelių ašinių jėgų, atsirandančių presavimo metu, atžvilgiu, drenažinių elementų galai pravesti iki apribojančios atitinkamą skysčio surinkimo talpą bako priekinės sienelės, prie kurios jie priglunda savo galais.
[0005] Šio žinomo įgyvendinimo trūkumą sudaro tai, kad įsukant drenažinio elemento antrą galą į prispaudimo plokštę, lanksti drenažinio elemento šerdis sukasi apie savo išilginę ašį. Kad tai neįvyktų, drenažinis elementas prieš jo įsukimą į prispaudimo plokštę atsukamas keletu vijų. Laiko ir energijos sąnaudos, būtinos drenažinių elementų montavimui ir demontavimui, naudojant apie 200 drenažinių elementų, atitinkamai, 400 tvirtinimų pre-sui, labai didelės. Be to, dėl atsirandančio presavimo proceso metu prispaudimo plokščių, besiremiančių dre-nažinių elementų galais į preso korpuso priekines sieneles, apkrovimo pasukamojo uždorio tvirtinimui ten-
[0006] ka labai didelės jūgos. Dėl atsirandančių tuo atveju pertempimų ir deformacijų uždorio dažnai negalima daugiau atpalaiduoti, arba tai galima padaryti tik dideliais jėgos apkrovimais.
[0007] Kitas žinomas drenažinio elemento tvirtinimo prispaudimo plokštėje įtaisas atliktas greitai veikiančio už-dorio pavidalu ir taip pat turi užrakto įvorę, stan-džiai sujungtą su drenažinio elemento laisvu galu, kuri įvedama ir fiksuojama prispaudimo plokštės praėjimo kiaurymėje. Tam užrakto įvorė savo apskritiminiame pa-viršiuje turi du iškyšulius, kurie, juos įvedus į atitinkamas praėjimo kiaurymės išėmas ir pasukus 90° kampu, suima prispaudimo plokštę, tokiu būdu, užrakto įvorė užfiksuota vienoje ašyje su prispaudimo plokšte. Užrakto įvorės, esančios užfiksuotoje padėtyje, apsaugojimui nuo netyčinio pasukimo, užrakto įvorės briauna, esanti presavimo kameros pusėje, turi spyruoklinį pirš-tą, kuris gali būti įvestas į prispaudimo plokštės kiaurymę ir iššokti iš jos. Užrakto įvorė standžiai sujungta per atraminį konusą su drenažinio elemento laisvu galu. Prispaudimo plokštę veikiančių presavimo jėgų atramai atraminis elementas įvestas kiaurai per skysčio surinkimo talpą ir prigula savo galu prie priekinės sienelės, apribojančios skysčio surinkimo talpą. Tokiu būdu, ir šiame atlikimo variante užrakto įvorė sudaro pasukamojo uždorio judančią dalį, kuriai perduodamos presavimo jėgos. Dėl to atsiranda per-tempimai posūkio uždorio viduje, pažeidžiantys drena-žinių elementų funkcionavimą ir apsunkinantys jų greitą pakeitimą.
[0008] Išradimo esmę sudaro minėtų trūkumų likvidavimas ir aukščiau minėto tipo įtaiso sukūrimas, kuris užtikrina pasukamojo uždorio patikimą darbą, esant vienalaikei prispaudimo plokštę veikiančių presavimo jėgų atramai. Pagal ši, išradimą šis uždavinys išsprendžiamas tuo, kad uždorio korpusas, sudarantis su uždorio dalimi pa-sukamąja, uždorį, įtvirtintas prispaudimo plokštėje ir savo įeinančiu d, skysčio surinkimo talpą galu prigula prie ją apribojančios sienelės.
[0009] Drenažinių elementų montavimo ir demontavimo pagreiti-nimui pasukamasis uždoris atliktas durtuvinio uždorio pavidalu.
[0010] Priimtiniausią durtuvinio uždorio konstrukciją sudaro standžiai sujungta su drenažinio elemento galu uždorio dalis, kuri, įvedus ją d, uždorio korpusą ir pasukus 90° kampu, suima dviem perstumtomis viena kitos atžvil-giu 180° kampu išpjovomis vieną iškyšulį, patalpintą uždorio korpuso vidinėje sienelėje, ir aksialiai fiksuoja drenažinį elementą uždorio korpusu, atitinkamai, ir prispaudimo plokšte.
[0011] Pasukamojo uždorio apsaugai nuo netyčinio pasukimo aksialiai užfiksuotoje padėtyje, uždorio dalis su už-dorio korpusu gali aretuoti pasukimo atžvilgiu.
[0012] Veikiantis automatiškai, lengvai išardomas radialinis uždoro dalies fiksatorius su uždorio korpusu gaunamos todėl, kad esantis presavimo kameros pusėje uždorio korpuso galas turi briaunos išoriniame apskritiminiame paviršiuje žiedinį griovelį, į kurį įstatytas fiksuo-jantis žiedas, kuris fiksavimo snapeliu, sudaromu už-lenkiant radialine kryptimi fiksavimo žiedo galą, perveria radialine kiaurymę uždorio korpuso briaunoje, o pasukamojo uždorio aksialiai užfiksuotoje padėtyje įeina išardomai į uždorio išorinėje apskritiminėje da-lyje esančią išdrožą, kurią sudaro strypo radialinė kiaurymė.
[0013] Deblokavimo proceso palengvinimui esantis fiksavimo pu-sėje fiksavimo žiedo galas užlenktas kilpa.
[0014] Išardomas, neturintis tarpo sujungimas tarp uždorio korpuso ir prispaudimo plokštės pasiekiamas tuo, kad uždorio korpusas nejudamai įsuktas i, prispaudimo plokš-tės įsriegtą kiaurymę ir prigula savo galine briauna prie esančios presavimo kameros pusėje prispaudimo plokštės sienelės.
[0015] Šio išradimo privalumus sudaro tai, kad presavimo jė-gos, -.veikiančios prispaudimo plokštę per nejudamą, standžiai sujungtą su prispaudimo plokšte pasukamojo uždorio dalį, neturi jėgų, veikiančių iš išorės ir pažeidžiančių pasukamojo uždorio funkcionavimą. Pasiū-lytuoju pasukamojo uždorio atlikimo variantu galima greitai ir be sunkumų atlikti drenažinių elementų mon-tavimą ir demontavimą be specialių instrumentų.

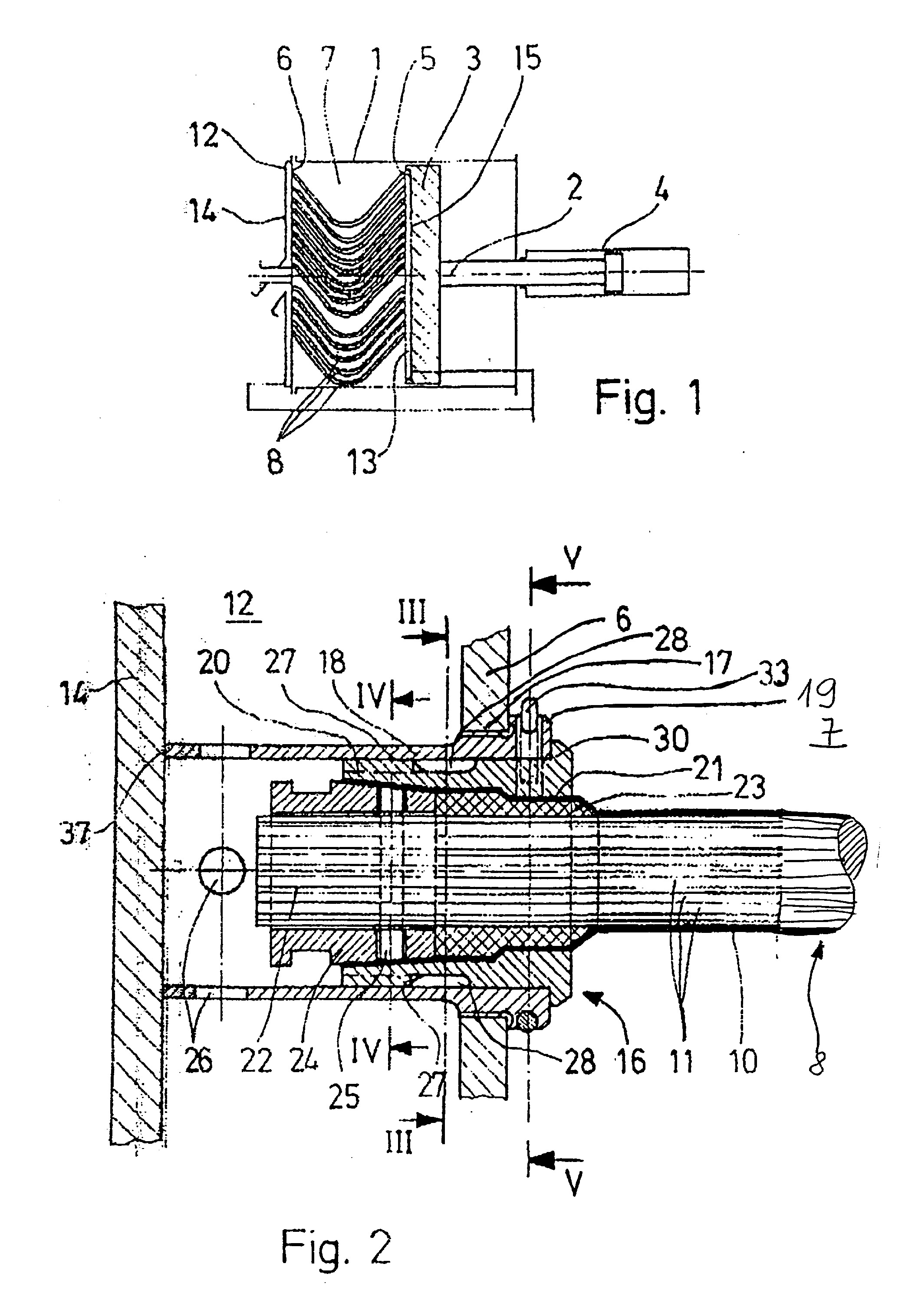

[0016] Išradimas smulkiau aprašomas su nuoroda i, brėžinius, kuriuose: Fig. 1 pavaizduotas vaisių preso su lanksčiais drena-žiniais elementais schematinis išilginis pjūvis. Fig. 2 padidintu masteliu parodytas siūlomo tvirtinimo

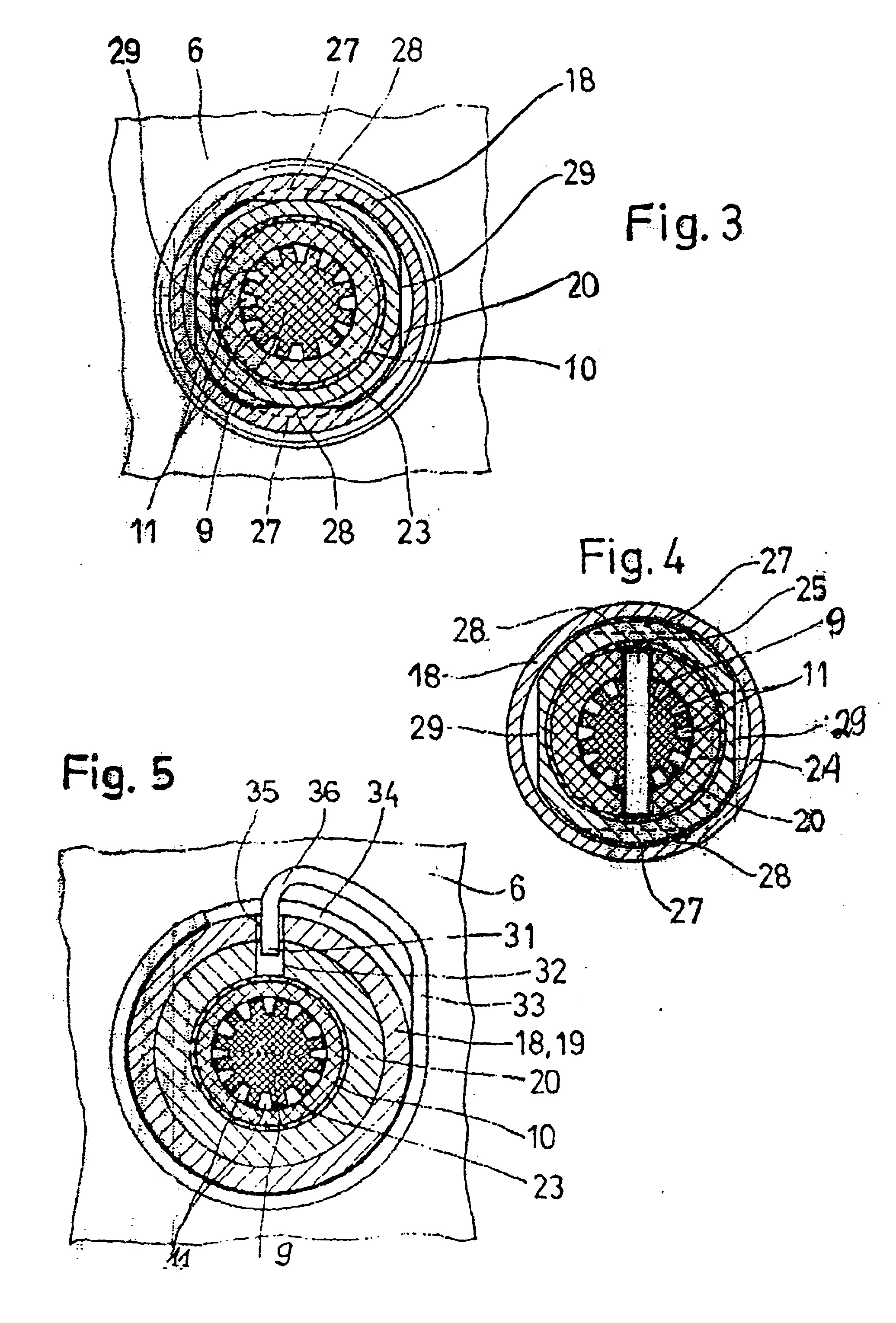

[0017] Fig. 3 parodytas tvirtinimo įtaiso pagal Fig. 2 pjūvis
[0018] Fig. 4 parodytas tvirtinimo įtaiso pagal Fig. 2 pjūvis
[0019] Fig. 5 parodytas tvirtinimo įtaiso pagal Fig. 2 pjūvis per linijas V-V. Fig. 1 vaisių presas turi cilindrini, korpusą 1, galinti, suktis apie horizontalią ašį 2 ir varomą pavara. Preso korpuse 1 Įstatytas stūmoklis 3, galintis judėti stū-moklinio cilindro bloko 4 dėka. Preso stūmoklio 3 gale Įtvirtinta prispaudimo plokštė 5, sąveikaujanti su stacionariai įtvirtinta kitame preso korpuso 1 gale prispaudimo plokšte 6. Presavimo kameroje 7, esančioje tarp prispaudimo plokščių 5 ir 6, išilgine kryptimi driekiasi daug lanksčių drenažinių elementų 8, kurių laisvi galai atitinkamai išardomai įtvirtinti prispaudimo plokštėse 5 ir 6. Drenažiniai elementai 8 reikalingi skysčio, išsiskiriančio presavimo proceso metu, nuvedimui. Pavyzdžiui, prese, i, kuri, pakraunama 5000 kg brazdo, numatyti apie 200 drenažinių elementų.
[0020] Kiekvienas drenažinis elementas 8 turi padarytą iš gumos arba kitos tamprios medžiagos cilindrinę šerdį 9, apsuptą skysčiui skvarbiu apvalkalu 10 (Fig. 2) . Ap-gaubiantis šerdi, 9 apvalkalas 10 padarytas iš teks-tilinės medžiagos ir veikia kaip nuvedamo skysčio filt-ras. Šerdis 9 savo paviršiuje turi ašinius latakų pavidalo kanalus 11, išilgai kurių nuvedamas skystis, išspaudžiamas presavimo proceso metu per apvalkalą 10. Šerdies 9 galai tvirtinimo vietose praleisti kiaurai per atitinkamą prispaudimo plokštę 5 arba 6 ir driekiasi i, skysčio surinkimo talpas 12 ir 13, kurios ribojasi su prispaudimo plokštėmis 5 ir 6. Be to, skysčio surinkimo talpa 12 apribota ašine kryptimi preso korpuso 1 priekine sienele 14, o skysčio surinkimo talpa 13 - preso stūmoklio 3 priekine sienele 15.
[0021] Kaip matyti Fig. 2, kiekvieno drenažinio elemento 8 galas išardomai įtvirtintas pasukamuoju uždoriu 16 prispaudimo plokštėse 5 ir 6. Tam į prispaudimo plokščių 5 ir 6 įsriegtą kiaurymę 17 nejudamai įsuktas uždorio korpusas 18. Uždorio korpusas 18, prisispaudžiantis briauna 19 prie nukreiptos į presavimo kamerą 7 prispaudimo plokštės 6, atitinkamai, 5 pusės, praeina per atitinkamą skysčio surinkimo talpą 12, atitinkamai, 13 iki priekinės sienelės 14, atitinkamai, 15 vidinės pusės. Uždorio korpuse 18 išardomai patalpinta uždorio dalis 20, standžiai sujungta su atitinkamu drenažinio elemento 8 galu.
[0022] Uždorio dalis 20 turi centrinę praėjimo kiaurymę 21, kūgiškai išsiplečiančią skysčio priėmimo talpos 12, atitinkamai, 13 kryptimi. Atitinkamas kontrkonusas sudaromas drenažinio elemento 8 gale mova 23, iškelta virš -.lanksčios šerdies 9 laisvojo galo 22 skvarbaus skysčiui apvalkalo 10 viduje. Dėl to apvalkalas 10 tvirtai įspaudžiamas praėjimo kiaurymėje 21 tarp už-dorio dalies 20 ir movos 23, kuri padaryta iš tamprios medžiagos, tokios kaip guma. Prie movos 23 prisi-spaudžia priderintas prie kūginės praėjimo kiaurymės 21 atraminis konusas 24, nepasiekiantis lanksčios šerdies 9 galo ir standžiai sujungtas su juo skersiniu kaiščiu 25. Šerdis 9 ir apvalkalas 10 išlaikomi vienoje pusėje mova 23 atskirai vienas nuo kito uždorio dalies 20 viduje, todėl kanalai 11, skirti laisvam skysčio pratekėjimui, lieka laisvi, o iš kitos pusės užtikrintas drenažinio elemento 8 lankstumas jo išėjimo iš uždorio dalies 20 zonoje. Tekantis kanalais 11 skystis atraminio konuso 24 gale gali ištekėti per kelias esančias uždorio korpuse 18 kiaurymes i, skysčio priėmimo talpą 12, atitinkamai, 13.
[0023] Uždorio dalies 20 ašinei fiksacijai su uždorio korpusu 18 uždorio dalis 20 turi savo apskritiminiame pavir-šiuje dvi perstumtas viena kitos atžvilgiu 180° kampu radialines išpjovas 27, kurios užfiksuotoje padėtyje apkabina du atitinkamus iškyšulius 28, patalpintus už-dorio korpuso 18 vidinėje sienelėje. Išpjovos 27 su-daromos dviem šoninėmis, lygiagrečiomis uždorio dalies 20 nuodrožomis 29 (Fig. 3). Nuodrožomis 29, radialinis at-stumas tarp kurių šiek tiek mažesnis nei tarp uždorio korpuso 18 iškyšulių 28, uždorio dalį 20 deblokuotoje posūkio padėtyje galima įvesti i, uždorio korpusą 18, kol uždorio dalies 20 briauna 30 prisispaus prie už-dorio korpuso 18 briaunos 19. Šioje padėtyje uždorio dalies 20 išpjovos 27 įstumtos į uždorio korpusą 18 tiek, kad jos, pasukus korpuso dalį 20 90° kampu, yra už uždorio korpuso 18 iškyšulių 28 ir fiksuoja juos ašine judėjimo kryptimi uždorio dalimi 20.
[0024] Užfiksuoto pasukamojo uždorio 16 apsaugojimui nuo ne-tyčinio uždorio dalies 20 pasukimo, uždorio korpusas 18 turi fiksavimo snapelį 31, kuris užfiksuotoje posūkio padėtyje atlaisvinamai įeina į uždorio dalies 20 griovelį 32. Fiksavimo snapelis 31 sudaromas fiksavimo žiedo 33, įstatyto į žiedinį griovelį 34, padarytą už-dorio korpuso 18 briaunos 19 perimetru, laisvu galu (Fig. 5). Fiksavimo žiedo 33, padaryto iš spyruoklinio plieno, galas, sudarantis fiksavimo snapelį 31, atlenk-tas stačiu kampu ir perveria briaunos 19 kiaurymę 35. Kiaurymė 35 yra vieno iš dviejų iškyšulių 28, išdėstytų uždorio korpuso 18 vidinėje sienelėje, periferinėje zonoje. Todėl šiek tiek išsikišantis per uždorio korpuso 18 vidinę sienelę fiksavimo snapelis 31 uždorio dalies 20 įvedimo į uždorio korpusą 18 metu yra uždorio dalies 20 nuodrožos 29 zonoje, taigi, išsikišantis fiksavimo snapelis 31 netrukdo uždorio dalies 20 įvedimui. Uždorio dalį 20 įvedus ir pasukus 90° kampu, uždorio korpuso 18 fiksavimo snapelis 31 automatiškai įvedamas į uždorio dalies 20 griovelį 32. Fiksavimo snapelio 31 atlaisvinimui iš griovelio 32 fiksavimo žiedas 33 fiksavimo snapelio 31 zonoje užlenktas kilpa 36, taigi, fiksavimo žiedą 33 šioje vietoje galima pakelti pirš-tais arba atsuktuvu ir fiksavimo snapelį 31 išimti iš griovelio 32. Uždorio dalį 20 pasukant ir aksialiai išimant iš uždorio korpuso 18, drenažinio elemento 8 sujungimas su prispaudimo plokšte 5, atitinkamai, 6 lengvai atjungiamas.
[0025] Presavimo proceso metu presavimo slėgiui veikiant prispaudimo plokštes 5, atitinkamai, 6 susidaro labai di-delės jėgos. Šios jėgos per uždorio korpusą 18, kuris savo galiniu paviršiumi 37 prisispaudžia prie priekinės sienelės 14, atitinkamai, 15 vidinės pusės, remia preso korpusą 1, atitinkamai, preso stūmokli, 3, todėl pasukamojo uždorio 16 judančios dalys neveikiamos jėgų ir yra patikimos eksploatacijos metu.
1. Timpos pavidalo drenažinio elemento įtvirtinimo prese skysčio išskyrimui iš kietos presuojamos medžia-gos įtaisas, turintis patalpintą tarp presavimo kameros ir skysčio surinkimo talpos prispaudimo plokštę, kurioje pasukamuoju uždoriu įtvirtintas drenažinis elementas, be to, drenažinis elementas turi praeinančią per prispaudimo plokštę, galinčią aretuoti, uždorio dali,, besiskiriantis tuo, kad uždorio korpusas įtvirtintas prispaudimo plokštėje ir savo įeinančiu į skysčio surinkimo talpą galu gali būti prispaustas prie apribojančios ją sienelės.
2. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad pasukamasis uždoris (16) padarytas durtuvinio uždorio pavidalu.
3. Įtaisas pagal 2 punktą, besiskiriantis tuo, kad durtuvinį uždorį sudaro standžiai sujungta su drenažinio elemento (8) galu uždorio dalis (20), kuri, ją įvedus į uždorio korpusą (18) ir pasukus 90 kampu, dviem perstumtomis vienas kito atžvilgiu 180 e kampu išpjovoms (27) apima iškyšulį (28), patalpintą uždorio korpuso (18) vidinėje sienelėje, ir aksialiai fiksuoja drenažinį elementą (8) su uždorio korpusu (18), atitinkamai, su prispaudimo plokšte (5, 6) .
4. Įtaisas pagal vieną iš 1 - 3 punktų, besiskiriantis tuo, kad pasukamajam uždoriui (16) esant aksialiai užfiksuotoje padėtyje, uždorio dalis (20) aretuota uždorio korpusu (18) nuo pasisukimo.
5. Įtaisas pagal 4 punktą, besiskiriantis tuo, kad patalpintas presavimo kameros pusėje uždorio korpuso (18) galas turi patalpintos presavimo kameros pusėje briaunos (19) išoriniame apskritiminiame pavir-šiuje žiedinį grioveli, (34), i, kuri, patalpintas fiksavimo žiedas (33), kuris fiksavimo snapeliu (31), pa-darytu užlenktu radialine kryptimi fiksavimo žiedo (33) galu, perveria radialinę kiaurymę (35) uždorio korpuso (18) briaunoje (19) ir pasukamojo uždorio (16) aksialiai užfiksuotoje padėtyje atlaisvinamai įeina i, esanti, uždorio dalies (20) išoriniame paviršiuje grioveli, (32) , padarytą radialine kiauryme uždorio daly-je (20) .
6. Įtaisas pagal 5 punktą, besiskiriantis tuo, kad esantis fiksavimo pusėje fiksavimo žiedo (33) galas užlenktas kilpa (36).
7. Įtaisas pagal vieną iš 1 - .6 punktų, besiskiriantis tuo, kad uždorio korpusas (18) nejudamai įsuktas į prispaudimo plokštės (5, 6) įsriegtą kiaury-mę (17) ir savo galine briauna (19) gali būti prispaustas prie esančios presavimo kameros pusėje prispaudimo plokštės (5, 6) .
