[LT] Išradimo esmę sudaro preso (1) presuojančio audinio įkaitinimo būdas, kuriame presavimo slėgimas perduodamas nuo užpildytos dujomis slėgimo kameros (5) į presuojančio audinio (2) darbinę šaką, o šilumos perdavimas padidinamas slėgimo terpės slėgimo kameroje (5) dideliu cirkuliacijos greičiu, dėl to didelis šilumos kiekis gali būti perduodamas ir apatinėje slėgimo zonoje.@Šio uždavinio išsprendimui į dujinę slėgimo priemonę, pavyzdžiui, orą, prieš įvedimą į slėgimo kamerą (5) įmaišomi vandens garai, ir vandens garų su oru mišinys veikia presuojantį audinį iš prispaudimo pusės, be to, vandens garai gretimoje įėjimui zonoje iš dalies arba visiškai kondensuojasi žymiai šaltesnėje presuojančio audinio pusėje. Atsipalaiduojančios kondensacijos šilumos dėka pasiekiamas intensyvus presuojančio audinio ir, tuo pačiu, ruošinio įkaitinimas šioje zonoje.@Būdas ir įtaisas pritaikomi juostos arba plokščių pavidalo visų rūšių ruošinių gamybai arba padengimui.
[EN]
[0001] Išradimas priskiriamas preso presuojančio audinio, kurio darbinės šakos paviršių veikia užpildytos dujomis slėgimo kameros presavimo slėgimas, o šilumos perdavimas padidinamas slėgimo priemonių slėgimo kameroje didelio cirkuliacijos greičio dėka, ikaitinimo įtaisui ir būdui.
[0002] Panašus būdas žinomas iš VFR paraiškos Nr.3719976, kuriame slėgimo kameroje, užsandarintoje perimetru iš vienos pusės prispaudino plokšte, o iš kitos pusės preso, būtent, dvijuosčio preso, presuojančiu audiniu, skysta, darbine terpe sudaromas terpės slėgimas ir ši skysta slėgimo terpė priverčiama judėti. Poveikio zonoje tarp įkaitinamos prispaudimo audinio prispaudžian-čios pusės skystis priverčiamas turbulentiškai judėti, būtent, srauto greičiui esant nuo 2 iki 50 m/sek, tinkamiausiai, nuo 20 iki 40 m/sek, kuomet terpė dujinė.
[0003] Šiame žinomame būde slėgimo terpės šilumos perdavimo dydis keičiamas srauto ir/arba darbinio slėgimo greičio reguliavimu. Šilumos perdavimas didėja, didinant srauto greiti, ir/arba darbinį slėgimą.
[0004] Medžiagose, kurių sandarinimui ir/arba sukietinimui reikalingas santykinai nedidelis slėgis slėgimo kameroje, reikalinga žymiai padidinti slėgimo terpės cirkuliacijos greitį, dėl to padidėja energijos sąnaudos. Todėl tam tikriems uždaviniams šilumos kiekis, perduodamas žinomais būdais, yra nepakankamas.
[0005] Išradimo tikslas yra sukurti aukščiau aprašytos rūšies būdą ir tikslą jo įgyvendinimui, kuriuose šilumos kiekis, perduodamas preso, būtent, dvijuosčio preso, slė-gimo kameroje (oro pagalvėje) greitai judančia skysta slėgimo terpe, pakyla tokiu būdu, kad didelis šilumos kiekis gali būti perduodamas ir apatinėje slėgimo zonoje .
[0006] Pagal išradimą šis uždavinys išsprendžiamas tuo, kad į dujinę slėgimo terpę, pavyzdžiui, orą prieš įeinant į slėgimo kamerą įvedami vandens garai ir vandens garų su oru mišinio slėgimas veikia presuojančio audinio slė-gimo pusę slėgimo kameros zonoje.
[0007] Tinkamiausioje būdo atlikimo formoje vandens garai kondensuojasi prie įėjimo į slėgimo kamerą arba iš dalies šaltesnėje presuojančio audinio slėgimo pusėje.
[0008] Šiame būde įeinantis į slėgimo kamerą vandens garų su oru mišinys, mažiausiai, garų dalis, įsisavinama oru, nusodinama kondensato lašelių pavidalu presuojančiame audinyje, turinčiame plieninės juostos pavidalą, be to, žymus šilumos kiekis, būtent, kondensacijos šiluma ati-duodama presuojančiam audiniui ir tuo pačiu apdirbamam prese produktui.
[0009] Būdo atlikimo variante pagal šį išradimą vandens laše-liai, nusėdantys presuojančio audinio slėgimo pusėje slėgimo priemonės įėjimo zonoje, išgaruoja prieš slė-gimo priemonės išėjimą iš slėgimo kameros ir sugeriami slėgimo priemone.
[0010] Presuojantis audinys, pagamintas, tinkamiausiai, iš plieno, atšaldomas įėjimo į slėgimo kamerą zonoje dar neįkaitintu produktu, veikia slėgimo kameros zonoje, esančioje šalia slėgimo terpės įėjimo į slėgimo ka-merą, kaip kondensatorius, kai tuo metu produktas, įkaitinamas atsipalaiduojančia kondensatoriaus šiluma, vėl atiduoda šilumą presuojančiam audiniui, dėl to įkaitinamas presuojantis audinys prieš oro srauto iš-ėjimą iš slėgimo kameros veikia kaip vandens lašelių, nusodintų presuojančio audinio slėgimo pusėje, garintuvas .
[0011] Kad padidintų presuojamo audinio temperatūrą nuo įkai-tinamos prispaudimo plokštės, apribojančios iš vienos pusės slėgimo kamerą, arba nuo kokio nors kito įkai-tinimo įtaiso, naudojamas slėgimo terpe oro srautas tu-ri būti prisotintas vandens garais prieš įėjimą į slė-gimo kamerą.
[0012] Kiti išradimo požymiai išdėstyti apibrėžties punktuose. Įtaiso būdo įgyvendinimui pagal šį išradimą atlikimo pavyzdžiai pateikti pav. 1-3 ir aprašomi žemiau.

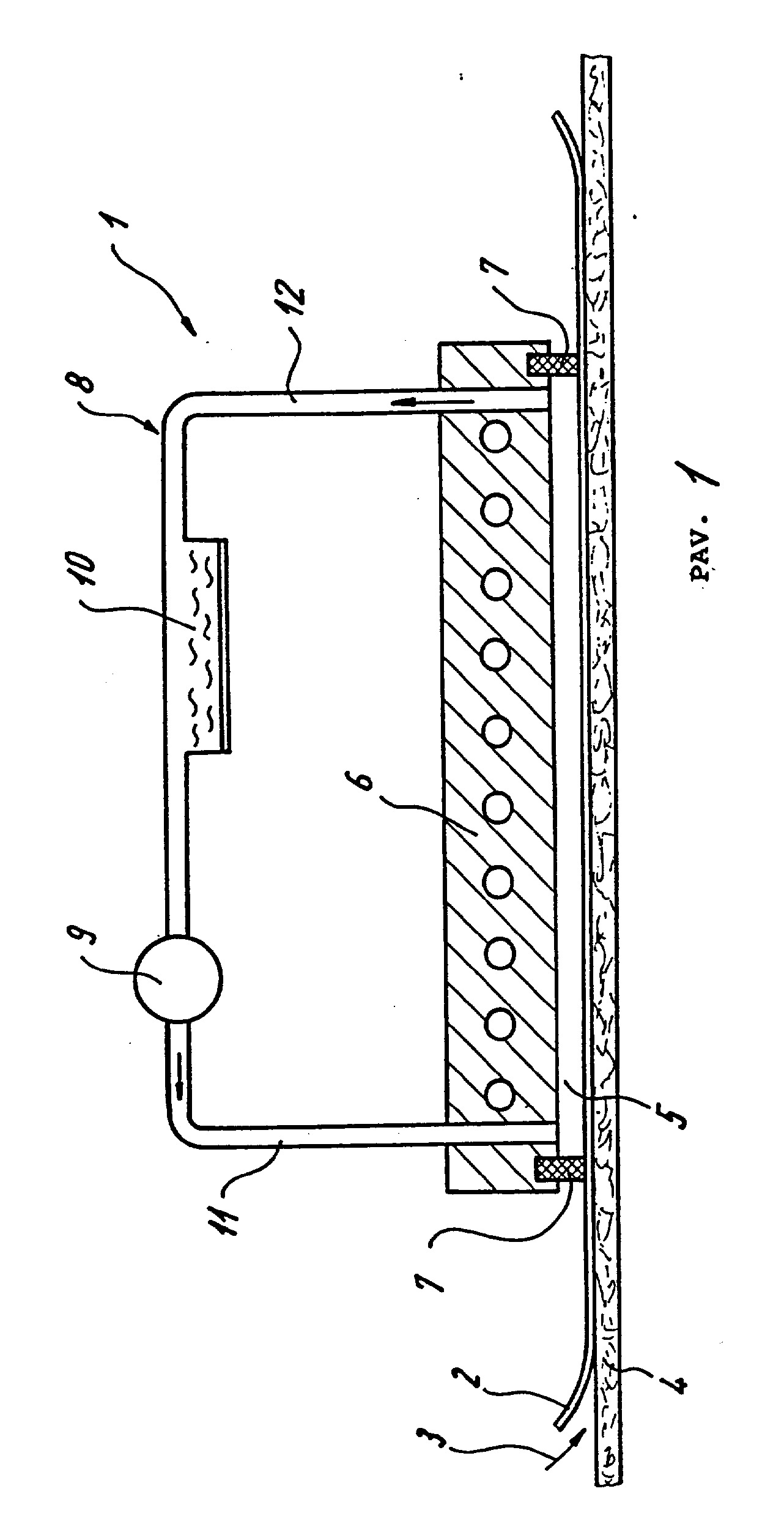

[0013] Pav.l, parodytas nepartraukiamai dirbantis presas 1, turintis ištisinį presuojantį audinį 2, padarytą, tinkamiausiai, iš plieno, nukreipiamą ir varomą neparo-dytais paveiksle ritinėliais. Presuojantis audinys juda rodyklės 3 kryptimi. Presu apdirbami ruošiniai 4, pavyzdžiui, audiniai, nepertraukiami judantys varan-čiojo presuojančio audinio 2 dėka išilgai slėgimo kameros 5, apribotos presuojančio audinio darbinės šakos atvirkštine puse, prispaudimo plokšte 6 ir sandarinimo plokštelėmis, besiremiančiomis į darbinę šaką, be to, šios sandarinimo plokštelės įtvirtintos prispaudimo plokštės 6 išdrožoje. Prispaudimo plokštė 6 įkaitinama įkaitinimo įtaisu, praeinančiu jos vidumi.
[0014] Slėgis slėgimo kameroje 5 sudaromas slėgimo priemone, turbulentiškai judančia slėgimo kameroje ir cirkuliuo-jančia. Tam numatytas U formos kanalas 8, kuris pateik-ta paveiksle išpildymo forma iš dalies praeina šalia prispaudimo plokštės 6. Slėgimo priemonės cirkuliaci-jai kanalas 8 turi ventiliatoriaus pavidalo transpor-tuojantį įtaisą 9.
[0015] Slėgimo terpe naudojamas oras, kuris garintuvu 10 pa-pildomas vandens garais.
[0016] Pav.l slėgimo kamera 5 efektyvaus poveikio zonoje tarp prispaudimo plokštės 6 apatinės pusės ir esančios prie-šais presuojančio audinio atvirkštinės pusės padaryta plyšio pavidalu.
[0017] Pateiktame atlikimo pavyzdyje tarpelio aukštis vienodas visu slėgimo kameros ilgiu.
[0018] Tačiau yra galimybė slėgimo kamerą padaryti tokiu būdu, kad ji presuojančio audinio pasislinkimo kryptimi turi kelias zonas su skirtingais tarpeliais.
[0019] Vandens garų su oru mišinys įvedamas i, slėgimo kamerą 5 per kanalo vertikalų ruožą 11 ir nuvedamas iš slėgimo kameros 5 kanalu ruožu 12.
[0020] Slėgimo kamera presuojančio audinio judėjimo kryptimi gali turėti, mažiausiai, dvi zonas su skirtingais tarpeliais. Slėgimo kameros zonos šalia vandens garų su oru mišinio įėjimo gali turėti tarpeli, mažesni, nei iš-ėjimo zonoje. Todėl įėjimo zonoje galėtų būti sudaromas padidintas srauto greitis ir tuo pačiu intensyvesnis šilumos perdavimas nuo įkaitintos prispaudimo plokštės presuojančiam audiniui, be to, šioje zonoje šuoliškai pakyla šilumos kiekis, perduodamas presuojančiam audiniui ir tuo pačiu ruošiniui vandens garų, kurie kondensuojasi presuojančio audinio slėgimo pusėje, dėka.
[0021] Įmanoma taip pat padaryti įėjimo į slėgimo kamerą zonoje didesniu nei išėjimo zonoje.

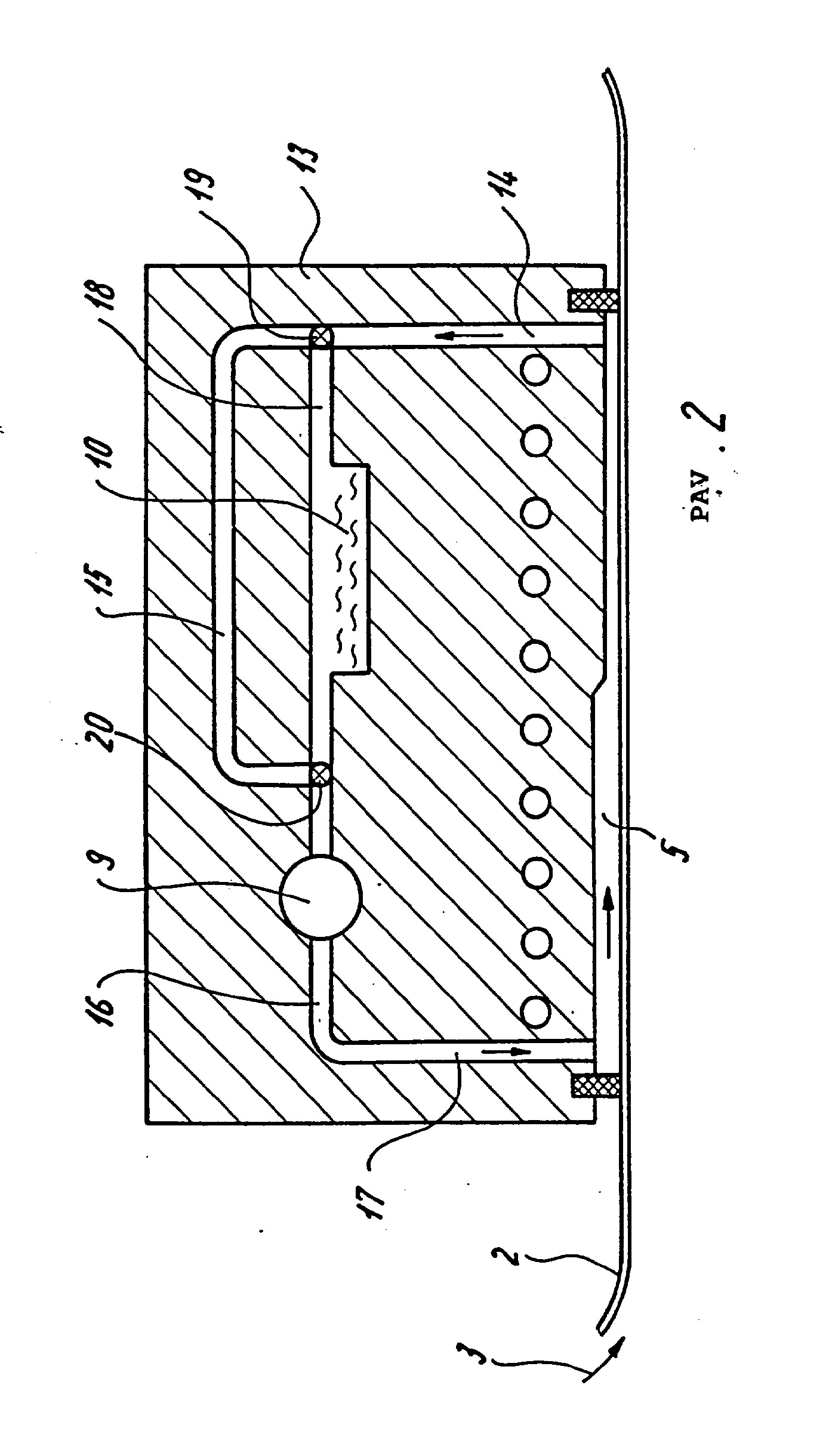

[0022] Pav.2 parodytas atlikimo variantas, kuriame slėgimo priemonės transportuojantis įtaisas 9 ir garintuvas 10 įmontuoti į slėgimo plokštę 13.
[0023] Tokioje konstrukcijoje vamzdyno dalys 14, 15, 16 ir 17 sudaro uždarą slėgimo priemonės žiedini, kontūrą, tu-rinti ruožą 18, kuriame patalpintas garintuvas 10.
[0024] Per armatūrą 19, 20 reguliuojamas slėgimo priemonės kiekis, paduodamos i, garintuvą 10, ir, vadinasi, da-linis skysčio garų kiekis.

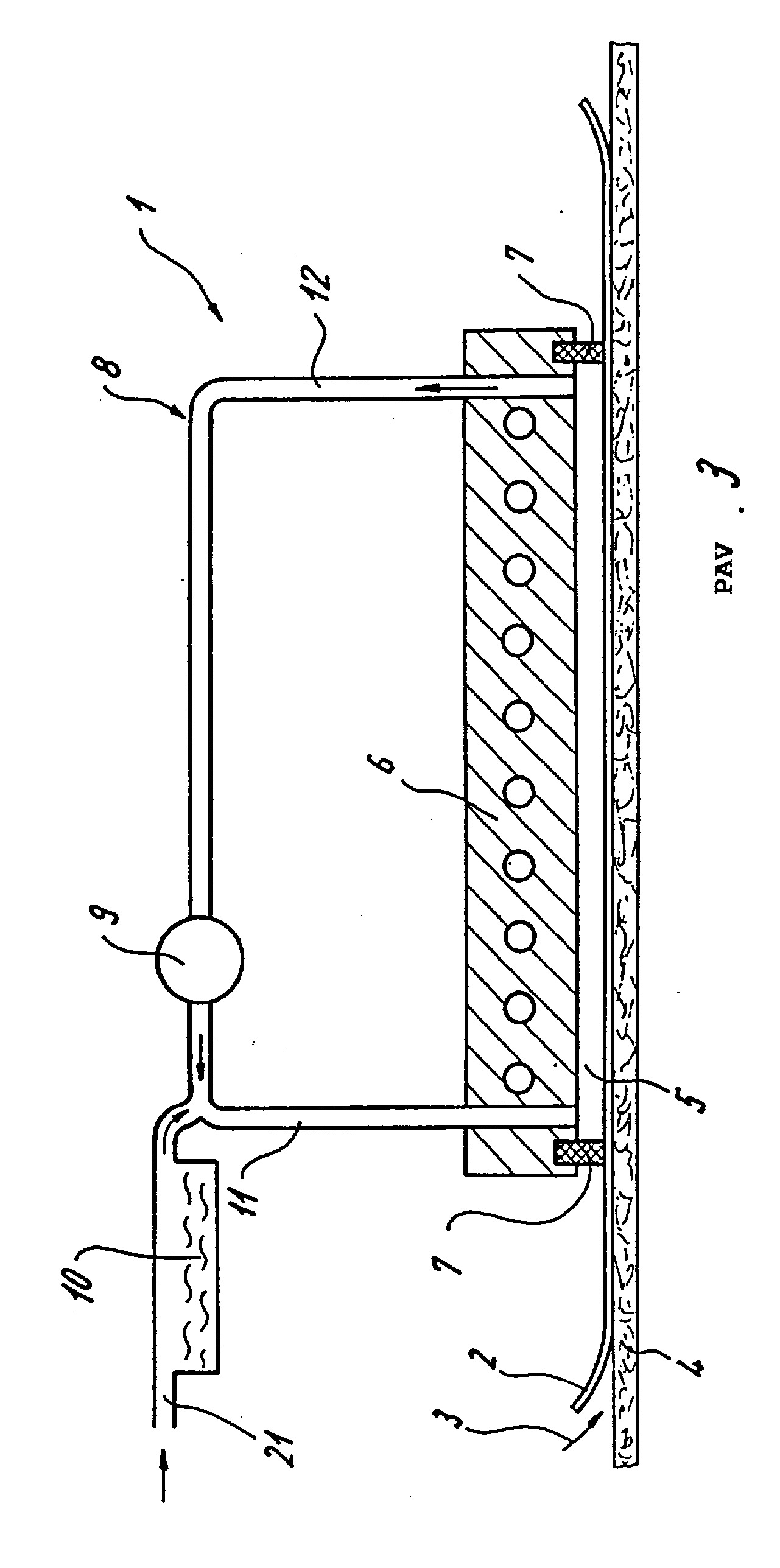

[0025] Pav.3 parodytame atlikimo variante garintuvas 10 patalpintas dujinės slėgimo priemonės tiekimo vamzdyne 21.
[0026] Pav.l ir 2 parodytas žiedinis vamzdynas taip pat turi dujines slėgimo priemonės tiekimo vamzdyną 21, kuris neparodytas šiuose paveiksluose. Šio tiekimo vamzdyno dėka gali būti kompensuojami nuotėkiai, atsirandantys slėgimo priemonės cirkuliacijos metu.
1. Preso presuojančio audinio įkaitinimo būdas, kuriame audinio darbinė šaka yra veikiama slėgimo kameros, užpildytos dujomis, presuojančiu slėgiu ir šilumos perdavimas padidintas dideliu slėgimo priemonės slėgimo kameroje cirkuliacijos greičiu, besiskiriantis tuo, kad dujinę slėgimo priemonę, pavyzdžiui, orą prieš įvedant i, slėgimo kamerą (5) papildo vandens garais, ir vandens garų su oru mišinio slėgimas veikia presuojančio audinio pusę slėgimo kameros zonoje (5).
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad vandens garus iš dalies arba visiškai kon-densuoja gretimoje įėjimui zonoje žymiai šaltesnėje preso slėgimo pusėje.
3. Būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad oro srautą prieš įeinant į slėgimo ka-merą (5) prisotina vandens garais.
4. Būdas pagal 1-3 punktus, besiskiriantis tuo, kad reguliuoja dalinį vandens garų slėgimą.
5. Būdas pagal 2-4 punktus, besiskiriantis tuo, kad vandens lašelius, nusėdančius presuo-jančio audinio prispaudimo pusėje slėgimo priemonės įėjimo į slėgimo kamerą zonoje, išgarina prieš slėgimo priemonės įėjimą iš slėgimo kameros (5) ir sugeria slėgimo priemone.
6. Įtaisas būdo, nurodyto 1-5 punktuose, įgyvendi-nimui, besiskiriantis tuo, kad slėgimo priemonės, praeinančios iš dalies išore arba prispaudimo plokštės (6, 13) vidumi, cirkuliacijos kanale yra slėgimo priemonės transportuojantis įtaisas (9) ir šia-me kanale arba įvadiniame vamzdyne patalpintas garintuvas (10) .
7. Įtaisas pagal 6 punktą, besiskiriantis tuo, kad veikimo zona, suformuota slėgimo kamera (5), turi plyšio pavidalą.
8. Įtaisas pagal 7 punktą, besiskiriantis tuo, kad slėgimo kamera (5) presuojančio audinio ju-dėjimo kryptimi turi, mažiausiai, dvi zonas su skirtingais tarpeliais.
9. Įtaisas pagal 8 punktą, besiskiriantis tuo, kad slėgimo terpės įėjimo zonoje tarpelis mažesnis nei išėjimo zonoje.
10. Įtaisas pagal 8 punktą, besiskiriantis tuo, kad slėgimo terpės iėjimo zonoje tarpelis didesnis nei išėjimo zonoje.
11. Įtaisas pagal 6 punktą, besiskiriantis tuo, kad garintuvas (10) patalpintas žiedinio vamzdyno vamzdyne (18) dujinės slėgimo priemonės padavimui ir turi priemonę slėgimo priemonės, tiekiamos i, garintuvą, kiekiui reguliuoti.
12. Įtaisas pagal 6 punktą, besiskiriantis tuo, kad slėgimo terpės transportuojantis įtaisas at-liktas kaip ventiliatorius, o garintuvas (10) pajungtas ventiliatoriaus įsiurbimo pusėje.
