[LT] Lanksčių medžiagų jungimo įtaisas priklauso detalių arba konstruktyvinių elementų sujungimo įtaisams ir gali būti panaudotas ir šiltnamių statyboje, ir įvairių plataus vartojimo gaminių gamyboje.@Išradimo tikslas- konstrukcijos supaprastinimas, medžiagų imlumo sumažinimas, lanksčių, elastingų medžiagų kraštų sujungimo ir sutvirtinimo patikimumo ir hermetiškumo padidinimas.@Išradimo esmė- lanksčiau deformuojama juosta yra neapibrėžto ilgio figūrinės juostos pavidalo ir turi vieną, du arba daugiau išilginių spyruokliuojančių- suspaudžiančių griovelių, kurie turi skersines išpjovas, o sutvirtinantis, sujunginėjantis kraštus elementas yra neapibrėžto ilgio lankstus, elastingas varstis su išilginėmis išpjovomis.
[EN]
[0001] Išradimas susijęs su detalių ir konstruktyvinių elementų sujungimo įtaisais ir gali būti panaudotas ir lanksčių galų sujungimui, pritvirtinimui surenkamuose šiltnamiuose, ir daugelyje plataus naudojimo gaminių, visurf kur reikia greitai,, paprastai, patikimai pritvirtinti arba sujungti tarpusavyje bet kokio ilgio galus iš įvairių lanksčiu medžiagų (plėvelės, medvilnės ir t.t.).
[0002] Žinomi įtaisai, skirti montuoti (tvirtinti, sujungti) lanksčių medžiagų gabalus (žr. TSRS a.l. Nr. 91678.9, Nr. 1143896, Nr. 1423828, TPK. F16 B 5/07 ir VDR patentą Nr. 93894, TPK F16 B 5/07), turi jungimo elementus su figūrinėmis išpjovomis ant priešingų šor.ų. VDR patente Nr- 93984 aprašytas techninis sprendinys yra artimiausias išradimui.
[0003] V
[0004] Žinomi montavimo (tvirtinimo) lanksčių medžiagų gabalų įtaisai sudėtingi pagaminti, imlūs medžiagai ir, svarbiausia, neužtikrina patikimo, hermetiško lanksčių gabalų c kraštų «sujungimo tarp.usavyje. Be to, žinomuose įtaisuose ant lanksčių gabalų • krašto prieš tai papildomai reikia tvirtinti specialius pastorinimus arba visokiais būdais pastorinti kraštus. Nuo patikimo apsiuvų pastorinimo priklauso gabalų kraštų tvirtininu? patikimumas jungiančiame elemente. Žinomo mazgo trūkumas yra tas, kad sudėtinga gabalų; montavimo technologija, kuri reikalauja įvesti į griovelius pastorintus gabalų apsiuvus.

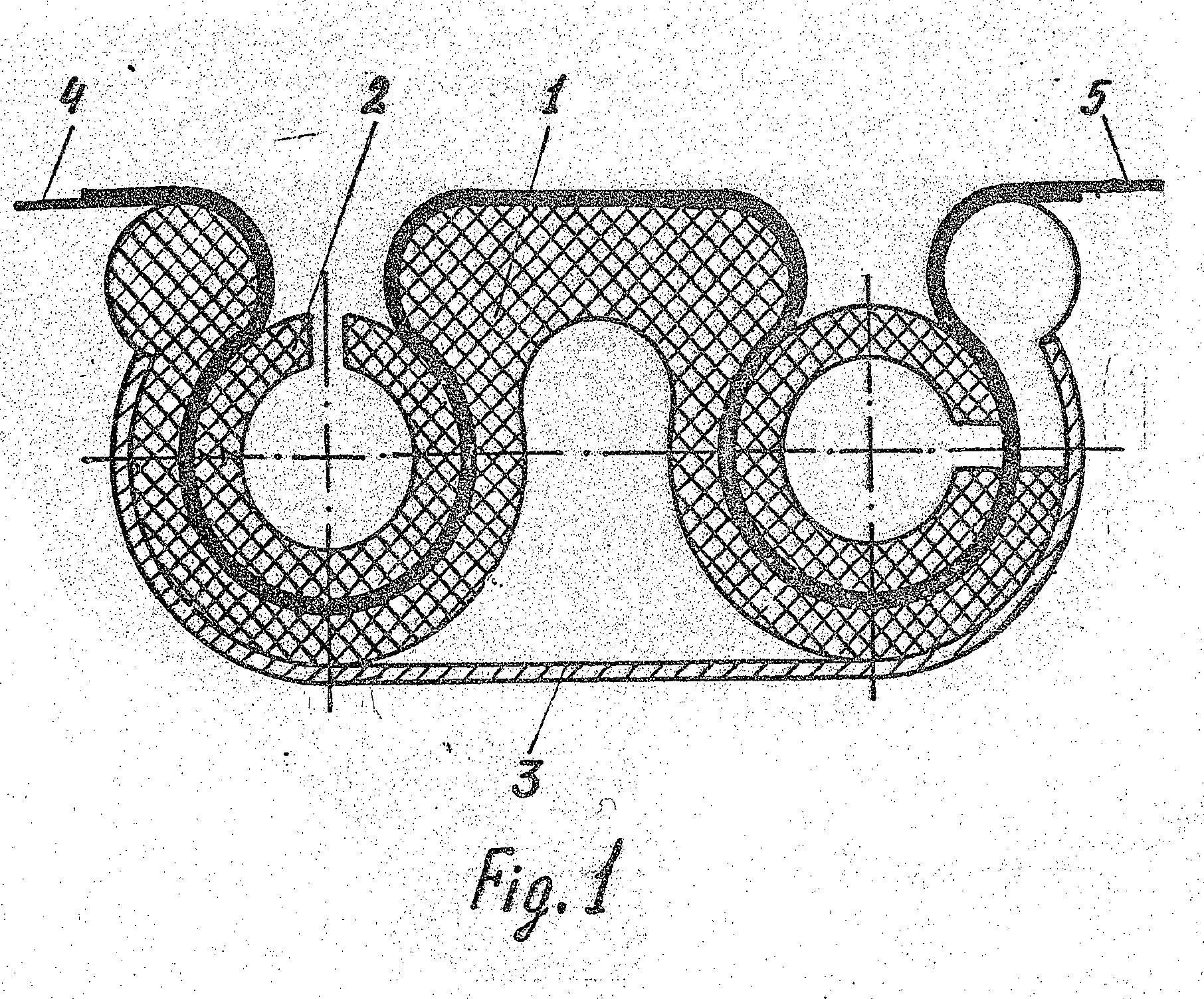

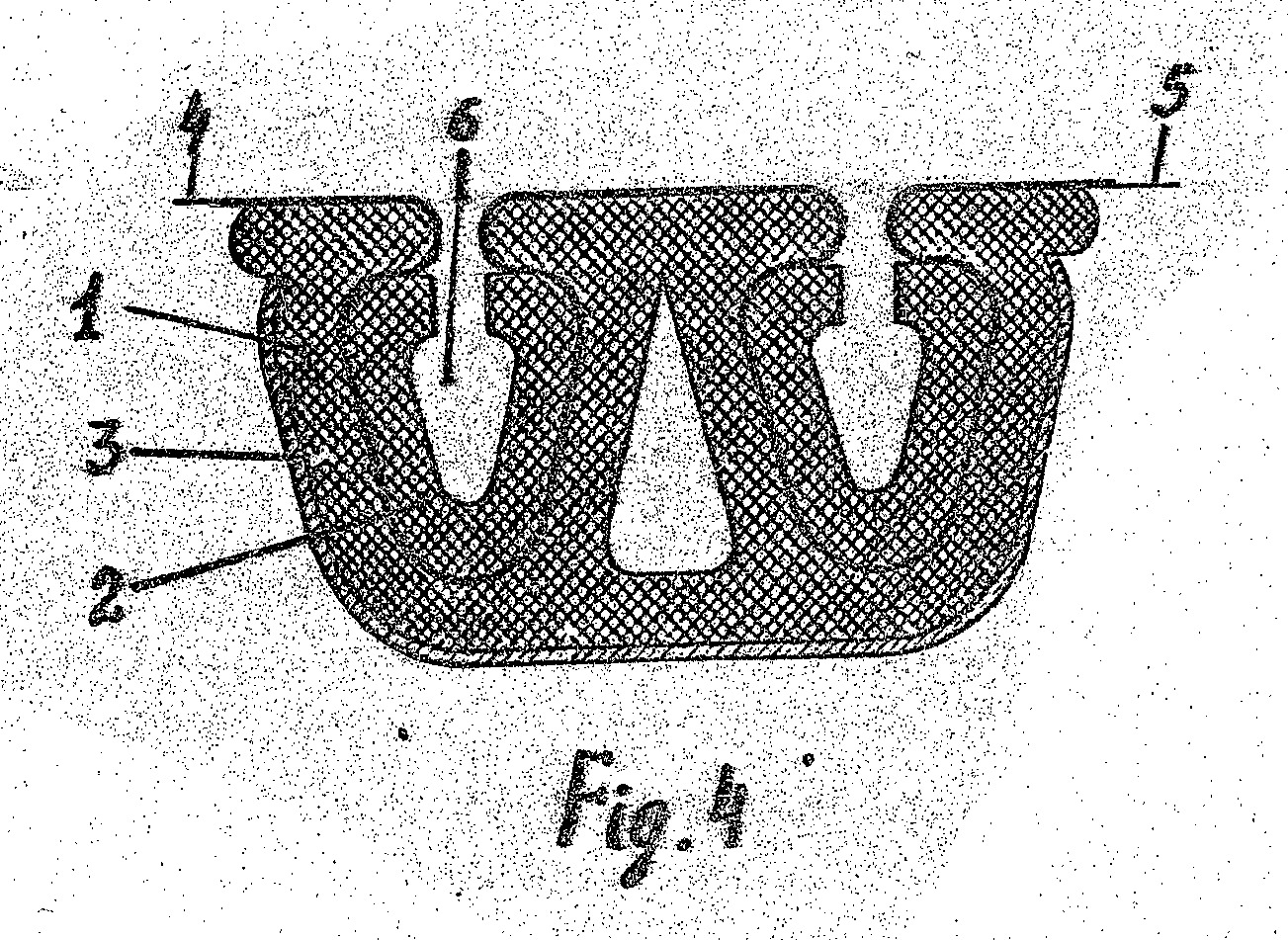

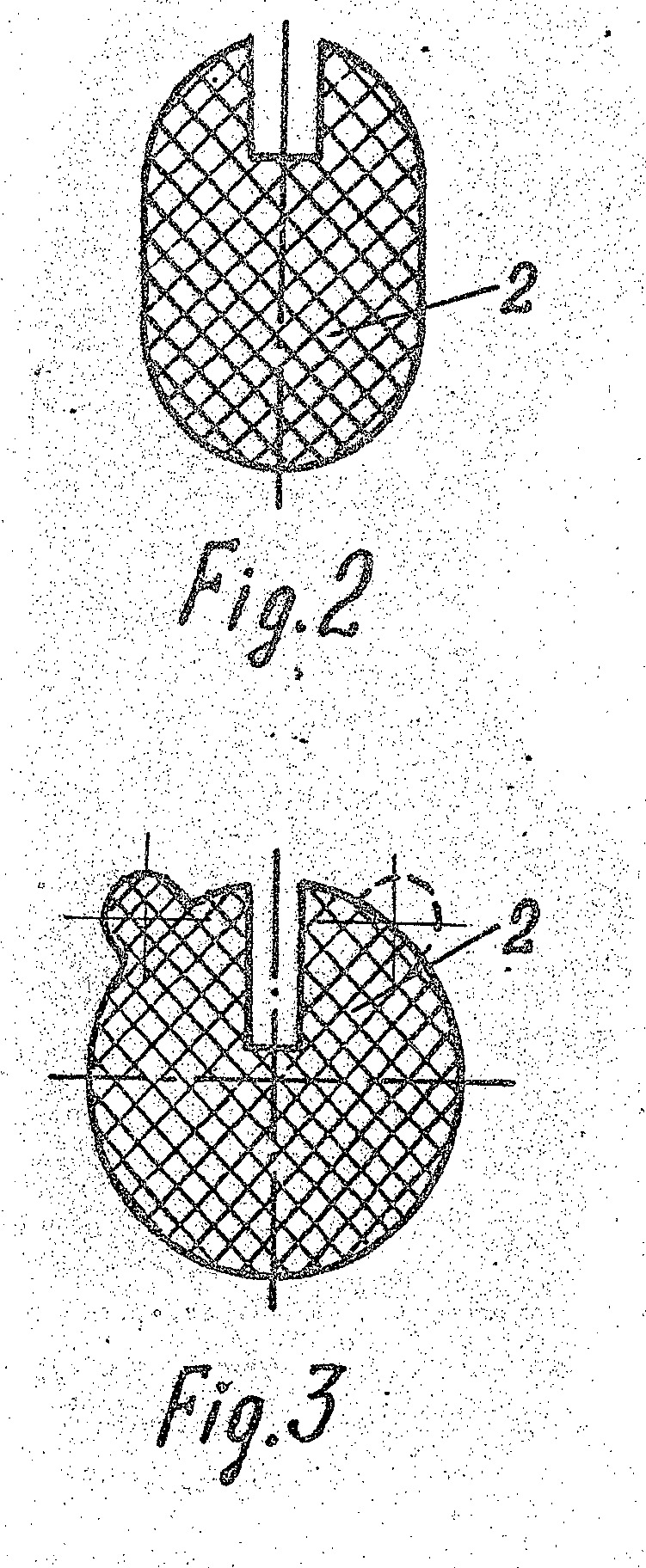

[0005] Išradimo tikslas - konstrukcijos supaprastinimas, medžiagų imlumo mažinimas, lanksčių gabalų kraštų sujungimo patikimumo ir hermetiškumo padidinimas. Nurodytas tikslas pasiekiamas dėka to, kad lanksčių gabalų sujungimo mazge, susidedančiame iš sujungimo elemento su figūrinėmis išpjovomis ir užspaudžiančio elemento, sujungimo elementas yra neapibrėžto ilgio figūrinė juosta su vienu, dviems ir daugiau spyruokliuojančių- suspaudžiančių išilginių fasoninių griovelių, kurie turi skersines išpjovas, leidžiančias įspaudus užspaudžianti, elementą pasukti ji, kartu su sujungiamais kraštais ( apsiuvais) juostos grioveliuose kampu iki 90oC, o užspaudžiantis elementas yrą neapibrėžto ilgio elastingas varstis su išilginiu grioveliu ir fiksuojančiu elementu arba be jų. Fig. 1" parodytas prapjauto vamzdelio formos su suj- ungimo varsčiais siūlomo įtaiso principinio varianto skersinis pjūvis, Fig. 2 parodytas ovalo formos su išilginiu grioveliu jungiantis varstis. Fig. 3 parodytas variantas, kai jungiantis varštis yra cilindro su išilginiu fiksuojaančiu iškyšuliu ( iškyšuliais) ir išilginiu grioveliu formos. Fig. 4 parodytas siūlomo itaiso su " V" formos sujungimo varsčiais principinio vari- anto skersinis pjūvis.
[0006] Patentuojamas lanksčių gabalų sujungimo"' įtaisas ( žr.
[0007] Fig. 1,' Fig. 4) susideda iš figūrinės juostos 1 su dviem lygiagrečiais spyruokliuojančiais- suspaudžian-čiais išilginiais fasoniniais grioveliais, užspau-džiančio varsčio 2 ir išdėstytų ( esant būtinybei) tam tikru- žingsniu išilgai juostos spyruoklių 3. Juosta gali turėti bet koki, skaičių lygiagrečių aęba nelygiagrečių griovelių, skirtų užspaudziantiems varsčiams 2. Juosta 1 gali būti iš bet ^ kokios medžiagos, turinčios spyruokliuojančių savybių
[0008] ( plastmasės, gumos ir t. t.) ir iš kurios galima gaminti nepertraukiamu liejimo būdu. Fig. 1 parodyti spyruokliuojantys- suspaudžiantys grioveliai yra
[0009] prapjauto cilindro formos, o Fig. 4 "grioveliai yra "V formos. Faktiškai grioveliu, forma juostoje 1 gali būti bet kokia kita, leidžianti patogiai įstatinėti ir fiksuoti varsti, 2. Dėl to, kad juosta 1 gaminama ekstruzijos būdu, jos ilgis galį būti bet koks. Fig. 1 dešinėje pusėje parodyjta juostos 1 skersinė išpjova, leidžianti pasukti užspaudžianti, varsti, 2. Šitų išpjovų žingsnis ir plotis turi būti .tokie, kad būtų patogu užspaudžianti, varsti, 2 juostos 1 griovelyje atsuktuvu.arba kitu įrankiu pasukti reikiamu kampu. Fig. 1 užspaudž-iantysis varstis 2 yra cilindrinio vamzdelio formos su išilgine išpjova arba išilginiu grioveliu. Praktiškai varstis 2 gali būti ne tik toks, kaip parodyta Fig. 1, 2, 3 ir 4, bet ir kitos formos (juostos, plokštelės, 3trypo pavidalo), bet kokio ilgio, kuri, būtų galima pagaminti nepertraukiamo liejimo būdu (ękstruzija).
[0010] Varsčiuose išilginiai grioveliai 6 skirti papildomai suspausti . sujungiamuosius kraštus tarpusavyje specialiais atgniaužimo elementais (pleištais).
[0011] Fig. 1 ir Fig. 4 parodytos spyruoklės 3 pagamintos iš metalinės juostos. Praktiškai jos gali būti pagamintos ir iš plastmasės, ir iš spyruokliuojančios vielos. Be to, patentuojamas įtaisas kai kuriais atvejais gali sėkmingai dirbti ir be spyruoklių 3. Gabalų kraštų 4, 5 sutvirtinimas arba sujungimas įvykdomas tokiu būdu. Iš rulono atpjaunamas reikalingas juostos 1 ir užspau-džiančio varsčio 2 ilgis. Iš tikrųjų, tai sujunginėjamų kraštų ilgis. Ant juostos 1 dedami sujunginėjamų gabalų 4, 5 kraštai. Virš sujunginėjamų gabalų kraštų dedami varsčiai 2, ir palaipsniui nuosekliai jie įspaudžiami kartu šu jugiamais gabalų kraštais i, spyruokliuo-jančius-suspaudžiančius juostos 1 griovelius.
[0012] Po varsčių įspaudimo, naudojant ovalinius varsčius, varsčius su fiksatoriais arba ekscentrinius varsčius su išilginiais grioveliais, būtina atsuktuvu arba " kitu tinkamu įrankiu pasukti juos juostos 1 grioveliuose reikiamu kampu. Fig. 1 vienas' ( kairysis) varstis 2 parodytas nepasuktoje padėtyje, o kitas ( dešinysis) - pasuktas 90°C. Varsčio pasukimu užtikrinamas šiek tiek patikimesnis gabalų kraštų sujungimas, dėl to padidėja' jų fiksacijos juostoje 1 efektyvumas. Po varsčių 2
[0013] * įstatymo ( įspaudimo) ir fiksacijos išilgai viso sujungimo ilgio tam tikru žingsniu statomos spyruoklės 3, kurios padidina ne tik gabalų kraštų sujungimo patikimumą, bet ir padidina sujungimo mazgo standumą.
[0014] Pateikiamas lanksčių medžiagų jungimo įtaisas užtikrina greitą, patogų, paprastą, patikimą, hermetišką sujungimą ir tvirtinimą gabalų bet kokio ilgio kraštų: Dėl pagrindinių patentuojamo įtaiso detalių gaminimo ekstruzijos būdu,. iš esmės sumažėjo įtaiso gamybos
[0015] V
[0016] savikaina.
1. Lanksčių medžiagų jungimo įtaisas, susidedantis iš lanksčios deformuojamos sujungimo juostos ir sutvir-tinančio elemento, besiskiriantis tuo, kad sujungimo juosta yra neapibrėžto ilgio figūrinė juosta su vienu, dviem ar daugiau išilginių fasoninių griovelių su skersinėmis išpjovomis, o sutvirtinantis elementas yra neapibrėžto ilgio elastingas varstis su išilginiu grioveliu.
2. Lanksčių medžiagų, jungimo įtaisas pagal 1 punktą/ besiskiriantis tuo, kad varsčiai turi specialius fiksatorius, o juostoje jiems numatytos atitinkamos vietos.
3. Lanksčių medžiagų jungimo įtaisas pagal 1 punktą, b esiskiriant- is tuo, kad išilginiuose varsčįų grioveliuose numatytos vietos išsiplečiančių elementų tvirtinimui.
4. Lanksčių medžiagų jungimo įtaisas, susidedantis iš lanksčios deformuojamos sujungimo juostos ir sutvirtinančio elemento, be s i s k i. r i an t i s tuo, kad sujungimo juosta yra neapibrėžto ilgio figūrinė juosta su vienu, dviem ar daugiau išilginių fasoninių griovelių, o sutvirtinantis elementas yra užsifiksuojančio vamzdelio arba cilindrinio strypo formos.
5. Lanksčių medžiagų jungimo įtaisas pagal bet kurį iš 1- 4 punktų, besiskiriantis tuo, kad turi " C" pavidalo spyruokles, išdėstytas tam tikru žingsniu išilgai visos juostos.
