[LT] Išradimas susijęs su medicinos prietaisais, o būtent fizioterapiniais prietaisais, skirtais stimuliuoti biologiškai aktyvius taškus elektromagnetiniu lauku.@Šis miniatiūrinis elektromagnetinis stimuliatorius sudarytas iš dielektrinio korpuso, pastovios srovės šaltinio (1), lygiagrečiai maitinančio generatoriaus bloką (3) ir bloką (4), kuris valdo elektromagnetinio spindulio (5) virpantį kontūrą. Plataus spektro elektromagnetiniai virpesiai yra skenuojami dažniu, atitinkančiu biologiškai aktyvių taškų biopulsarų dažnį.
[EN] The invention relates to medical devices, particularly to physiotherapeutic apparatus for stimulating of biological active points by electromagnetic field. This miniature electromagnetic stimulator includes a dielectrical frame, a source of constant curent (1), a block (3) of a parallelly feeding generator and a block (4), which control an oscillating contour of an electromagnetic ray (5). The electromagnetic oscillations of the wide spectrum are scanned by the frequency, which corresponds to the frequency of a biopulsars et the biological active points.
[0001] Išradimas priskiriamas medicinos technikos sričiai, o būtent fizioterapiniams prietaisams, skirtiems stimuliuoti biologiškai aktyvius taškus (toliau BAT) elektromagnetiniu lauku.
[0002] Yra žinoma, kad veikiant BAT, esančius odos paviršiuje, atsiranda teigiamas poveikis vidaus organų veiklai. Biomedicininiai tyrimai parodė, kad, veikiant silpnu rezonansiniu elektromagnetiniu lauku atitinkamus BAT, galima gydyti daugeli, organizmo sutrikimų, pvz. galvos skausmą, migreną, širdies - kraujagyslių susirgimus, nes šis laukas teigiamai veikia kraujo apytaką, hormoninę sekreciją, kelia raumenų tonusą.
[0003] Yra sukurta nemaža tam skirtų prietaisų, tačiau patogių ir efektyvių praktiniam naudojimui yra nedaug.
[0004] Žinomas magnetinės terapijos prietaisas, aprašytas SU patente Nr. 1826922, turintis medaliono pavidalą, su jame įmontuotais pastoviais magnetais. Magnetinio lauko veikos plotui ir efektyvumui padidinti naudojamas medaliono švytuoklinis judesys. Prietaisas mažai efektyvus, nes magnetinio lauko virpesių dažnis negali būti keičiamas atsižvelgiant i, biopulsarų dažni,. Jis tinka tik krūtinės srityje esantiems BAT stimuliuoti ir heliomagnetiniam poveikiui neutralizuoti magnetinių audrų dienomis.
[0005] Žinomas taip pat magnetinės terapijos prietaisas, aprašytas RU patente Nr. 2012384, sudarytas iš dviejų tarpusavyje sujungtų identiškų dielektrinių korpusų, kuriuose patalpintos induktyvumo ritės su strypo pavidalo magnetolaidžiais. Induktyvumo ritės sujungtos kintamos srovės šaltiniu, o jų karkasai spyruokliniais elementais pritvirtinti prie korpusų. Ši sistema skleidžia nevienalyti, sukoncentruotą magnetolaidžių
[0006] galuose, elektromagnetini, lauką, kartu su silpnais mechaniniais virpesiais. Prietaisas turi šiuos trūkumus:
[0007] b) yra didelių gabaritų ir nepatogus naudoti
[0008] c) elektromagnetinių virpesių dažnis neskenuoj amas dažniu, atitinkančių BAT biopulsarų dažni,, kas
[0009] Išradimo uždavinys yra sukurti prietaisą, kuris neturėtų aukščiau minėtų trūkumų ir būtų skirtas efektyviam BAT stimuliavimui dubens ir genitalijos srityje, tuo pačiu seksualinių sutrikimų šalinimui.
[0010] Ši, uždavini, išsprendžia elektromagnetinis stimuliatorius, sudarytas iš dielektrinio korpuso, maitinimo šaltinio ir elektromagnetinių bangų spinduolio, kuriame pagal išradimą numatytas generatorius, sudarytas iš dviejų tarpusavyje elektriniu ryšiu sujungtų blokų, kurių pirmasis yra pjūklo formos virpesių generatorius, o antrasis - biologiškai aktyvių taškų BAT biopulsarų dažni, atitinkančių stačiakampio formos virpesių generatorius, ir sujungtas su pastovios srovės maitinimo šaltiniu, o elektromagnetinis bangų spinduolis yra virpantis kontūras, sudarytas pvz., iš ritės ir kondensatoriaus, žadinantis plataus spektro virpesius ir sujungtas elektriniu ryšiu su antruoju generatoriaus bloku. Naudojimosi patogumui prietaisas yra miniatiūrinis, jo korpusas yra buitinio prietaiso, pvz. automobilio elektroninės apsaugos valdymo pulto dėžutė. Tokia prietaiso konstrukcija yra patogi ir tinkama naudoti autonomiškai bet kuriuo metu, o prietaiso sukuriamo magnetinio lauko dažnis yra skenuojamas dažniu, atitinkančiu biopulsarų dažni- Tai
[0011] efektyviai veikia BAT taškus dubens ir genitalijos srityje, pagerina kraujotaką, normalizuoja arterini, kraujospūdį, padidina erogeninių sričių jautrumą ir erekciją, suteikia žvalumo ir energijos.

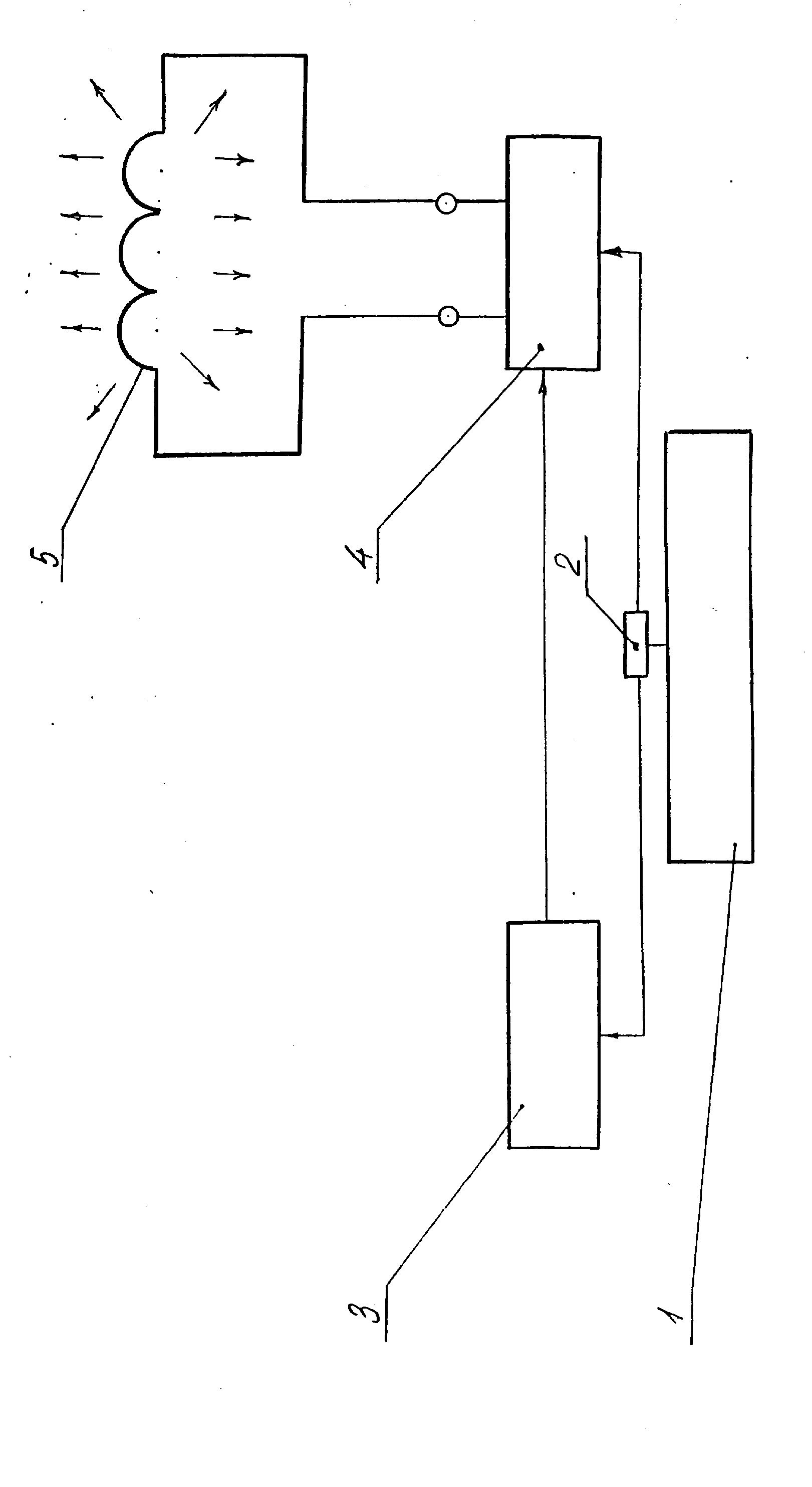

[0012] Toliau išradimas išsamiau paaiškintas schema. Elektronini, stimuliatorių sudaro pastovios srovės maitinimo šaltinis 1, kuriuo gali būti pvz., rankinio laikrodžio maitinimo elementas. Prie jo per jungikli, 2 yra prijungtas pjūklo formos virpesių generatoriaus blokas 3 ir BAT biopulsarų dažni, atitinkančių stačiakampio formos virpesių generatoriaus blokas 4, kurie tarpusavyje sujungti elektriniu ryšiu. Blokai 3 ir 4 yra montuojami mikroschemų K561AH2 arba K1561AH2 pagrindu. Šios schemos yra įgyjamos komerciniu būdu. Prie generatoriaus bloko 4 yra prijungtas elektromagnetinių bangų spinduolis 5, kuris gali būti sudarytas pvz. iš ritės ir kondensatoriaus (schemoje neparodyta). Kondensatoriaus talpa gali būti nuo 0,1 iki 100 nF
[0013] Prietaisas veikia taip. Jungikliu 2 įjungus pastovios srovės maitinimo šaltini, 1 lygiagrečiai maitinami generatoriaus blokai 3 ir 4, kurie savo ruožtu maitina virpanti, kontūrą 5. Jis spinduliuoja plataus spektro virpesius, kurių dažnis yra ribose tarp- 130 -f- 270 kHz. Šie virpesiai yra skenuojami ji, valdančių generatoriaus blokų 3 ir 4 virpesių dažniu, esančių ribose tarp 10-^80 Hz, t.y. šiek tiek platesniu už BAT biopulsarų dažni,, esanti, ribose tarp 12 50 Hz. Biofiziologinis poveikis atsiranda dėl rezonansinio elektromagnetinio spinduolio virpesių poveikio i, biologines ląsteles.
[0014] Prietaiso veikimas patikrinamas, priartinus prie radijo imtuvo, kuris dirba ilgųjų bangų (LW) diapazone. Tinkamas naudoti prietaisas turi skleisti tolygiai besikeičiančius, pasikartojančius kelių sekundžių intervalu spragsinčius garsus. Jeigu šie garsai neryškūs, vadinasi yra nusilpęs maitinimo šaltinis 1 ir jį reikia keisti nauju. Naudojantis prietaisu, jis įjungiamas ir gali būti nešiojamas pvz. kelnių kišenėje. Biofiziologinis efektas vidutiniškai pasireiškia po 2 vai.
[0015] Siūlomas elektromagnetinis stimuliatorius gaminamas pramoniniu būdu, yra techninė dokumentacija. Jis atitinka higienines normas ir nekenksmingas žmogaus sveikatai.
1. Elektromagnetinis stimuliatorius, sudarytas iš dielektrinio korpuso, elektromagnetinių bangų spinduolio ir maitinimo šaltinio, besiskiriantis tuo, kad jame numatytas generatorius, sudarytas iš dviejų tarpusavyje elektriniu ryšiu sujungtų blokų, kurių pirmasis yra pjūklo formos virpesių generatorius, o antrasis - biologiškai aktyvių taškų (BAT) biopulsarų dažni, atitinkančių stačiakampio formos virpesių generatorius, ir sujungtas su pastovios srovės maitinimo šaltiniu, o elektromagnetinių bangų spinduolis yra virpantis kontūras, sudarytas pvz. iš ritės ir kondensatoriaus, žadinantis plataus spektro virpesius ir sujungtas elektriniu ryšiu su antruoju generatoriaus bloku.
2. Elektromagnetinis stimuliatorius pagal 1 punktą besiskiriantis tuo, kad ji sudarantys elementai yra miniatiūriniai, o dielektrinis korpusas yra buitinio prietaiso, pvz. automobilio elektroninės apsaugos valdymo pulto, dėžutė.
