[LT] Kreipiamoji sistema keltuvams, turinti kreipiamąsias su atramine ir kreipiamąja dalimi, kurios padarytos iš tvirtinimo plokščių, esančių šachtos sienelėje ir šachtos sutvirtinimuose, tam tikru atstumu nuo vertikalės, ir įtaiso kreipiamųjų sujungimui sudūrimų vietose. Sistema turi papildomus įtaisus, leidžiančius supaprastinti montavimo ir demontavimo darbus.
[EN]
[0001] Išradimas susietas su pakėlimo ir transportavimo mašinų gamyba, konkrečiai, su kreipiamąja sistema keltuvams.
[0002] Yra žinoma kreipiamoji sistema keltuvams, turinti kreipiamąsias su atramine ir kreipiamąja dalimi, kurios padarytos iš tvirtinimo plokščių, esančių šachtos sie-nelėje ir šachtos sutvirtinimuose, tam tikrame atstume nuo vertikalės, ir įtaiso kreipiamųjų sujungimui su-dūrimų vietose.
[0003] Išradimo tikslas - montavimo ir demontavimo supapras-tinimas .
[0004] Aprašomasis išradimas skiriasi nuo žinomo tuo, kad tvirtinimo plokštė turi bent vieną išpjovą su užpa-kaline atramine briauna, leidžiančią įstatyti ir judėti kreipiamosioms, tarnaujančia atrama kreipiamosios atra-minės dalies išorinei pusei ir padarytą su bent viena atramine briauna pleištui, esančiam nuo šios briaunos atstume, didesniame nei kreipiamosios atraminės dalies storis, ir bent vieną pleištą, padarytą taip, kad jį būtų galima įvesti tarp vidinės pusės, skirtos pleiš-tui, ir atraminės dalies prispaudiklio prie atraminės briaunos.
[0005] Be to, kreipiamojoje sistemoje yra bent vienas įtaisas kreipiamųjų sujungimui, padarytas tokiame pat aukštyje, kaip ir fiksavimo su sudūrimo vieta įtaisas.
[0006] Be to, fiksavimo įtaisas sudarytas iš tvirtinimo plokš-tės ir laikančiosios dalies, o išpjova turi viršutinę atraminę briauną, apatinę atraminę briauną ir bent vieną suapvalinimą, padarytą apatinėje išpjovos dalyje.
[0007] Be to, laikančiajame profilyje yra bent viena išpjova.
[0008] Be to, petyje yra nukreipiančioji išpjova pleištui, o kreipiamoji turi skersinį pjūvį, apribotą vidinėmis pusėmis profilio, turinčio stačiakampę vidinio pavir-šiaus formą, o stačiakampis vidinis paviršius padarytas taip, kad atitiktų skersini pjūvi istatomos detalės, kuri standžiai sujungta su kreipiamosios galu; kreipiamoji turi nukreipiantįjį kanalą, kurį sudaro pirma ir antra iškyšos.

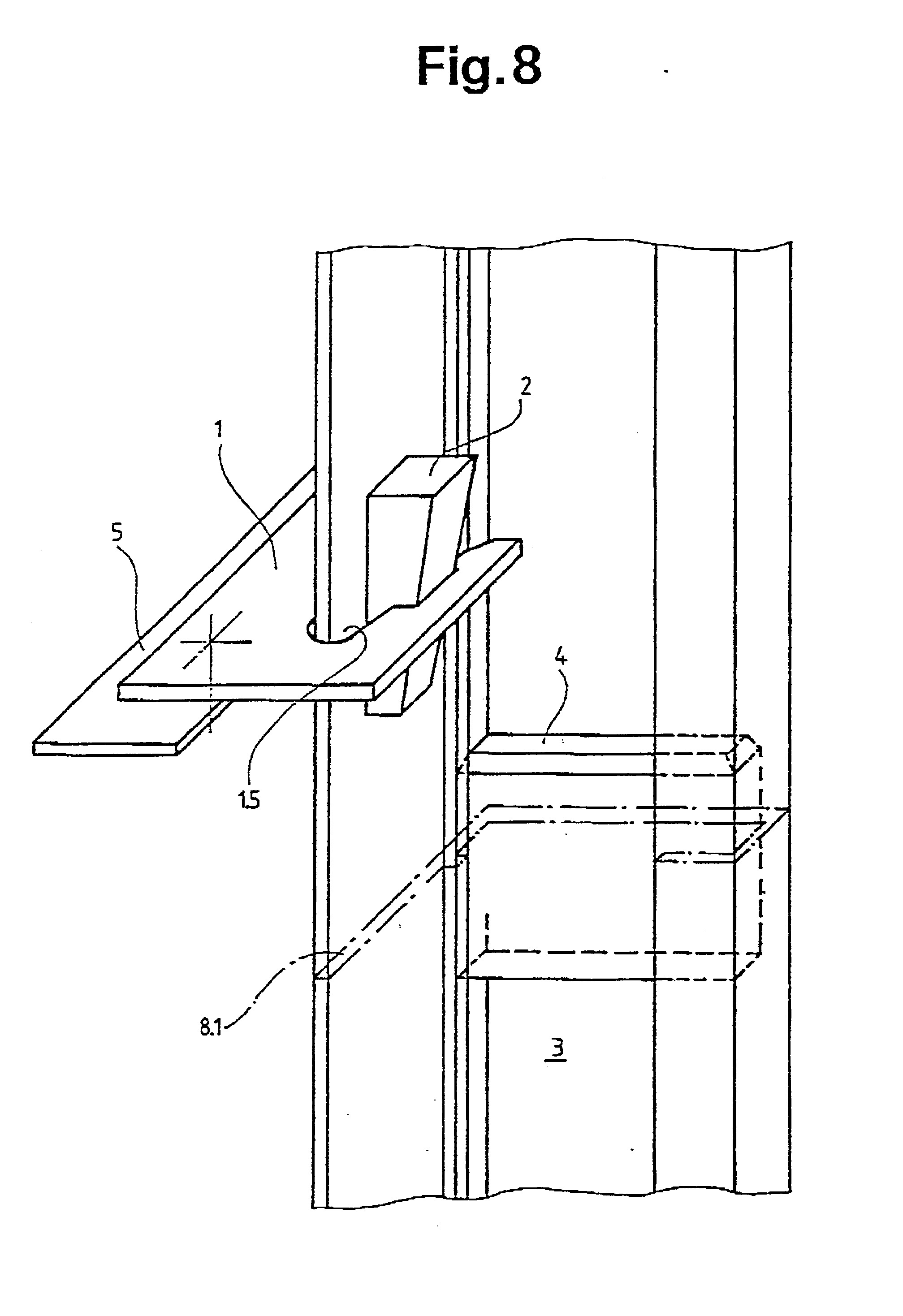

[0009] Be to, nurodyta išpjova turi papildomą išpjovą, einan-čią nuo viršutinės atraminės briaunos iki pilno lai-kančiojo profilio pločio, o petys turi įpjovą kūginiam kaiščiui. Fig. 1 pavaizduota tvirtinimo plokštė su išpjova; Fig. 2 - tvirtinimo pleištas; Fig. 2a - kūginis kaištis; Fig. 3 - kreipiamoji; Fig. 4 - įstatoma plokštė; Fig. 5 - pleištinio tvirtinimo skersinis pjūvis; Fig. 5a - pleištinis tvirtinimas kūginiu kaiščiu; Fig. 6 - laikantysis elementas su išpjova; Fig. 7 - laikantysis elementas su dviem išpjovomis; Fig. 8 - kreipiamųjų tvirtinimo sistemos bendras vaizdas; Fig. 9 - kreipiamoji su riestiniais kraštais; Fig. 10 - pleištinio tvirtinimo su riestinių kraštų profiliu skersinis pjūvis; Fig. 11 - kreipiamoji su nukreipiančiosiomis pleištui; Fig. 12 - kreipiamosios su nukreipiančiomis pleištui išpj ova; Fig. 13 - kreipiamosios, turinčios nukreipiančiąsias pleištui, pleištinio tvirtinimo skersinis pjūvis; Fig. 14 - pleištinio tvirtinimo su trauktiniu kampuo-tiniu tvirtinimu skersinis pjūvis.

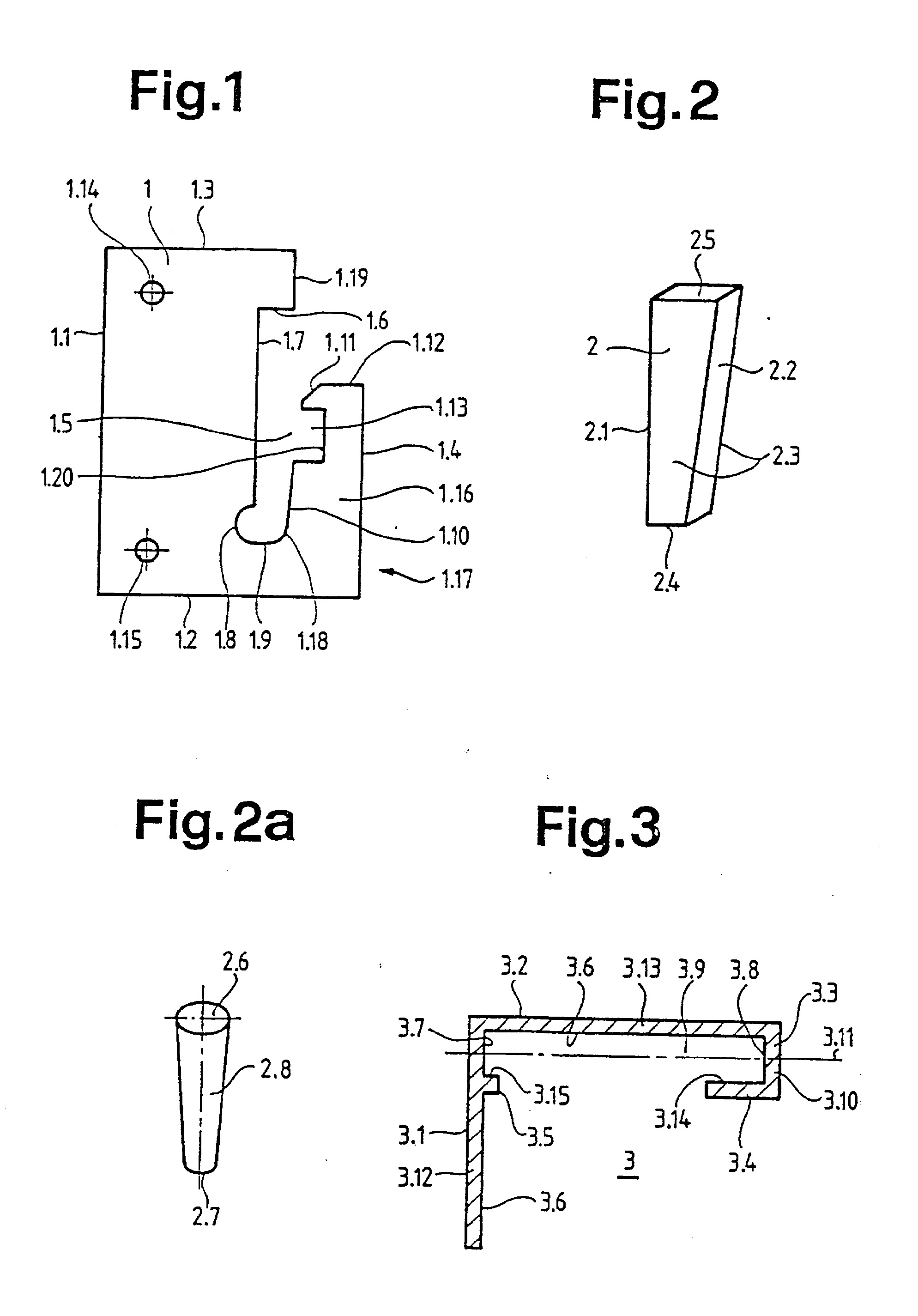

[0010] Tvirtinimo plokštė 1 turi užpakalinę išilginę krašti-nę 1.1, priekinę išilginę kraštinę 1.4, apatinę sker-sinę kraštinę 1.2, viršutinę skersinę kraštinę 1.3, iš-pjovą 1.5 ir tvirtinimo kiaurymes 1.14-1.15. Išpjo-vos 1.5 dėka susidaro petys 1.16, kurį iš dešinės pusės apriboja išilginė kraštinė 1.4, o iš viršaus - galinė plokštuma 1.12 su 45° nusklembimu 1.11, stačiakampė nukreipiančioji pleištą išpjova 1.13 su atramine briauna 1.20 pleištui, 10° nuožulnumu einanti briauna 1.10, pereinamasis suapvalinimas 1.18 ir apatinė atraminė briauna 1.9. Išpjova 1.5 padaryta su užpakaline atramine briauna 1.7, turinčią apatiniame gale pusapvalę išėmą 1.8 ir viršutiniame gale viršutinę atraminę briauną 1.6, einančią iš dešinės pusės stačiu kampu užpakalinės atraminės briaunos 1.7 atžvilgiu. Viršu-tinės atraminės briaunos 1.6 dešiniame gale link vir-šutinės skersinės kraštinės 1.3 eina vertikali briauna 1.19. Tvirtinimo plokštės storis 1.17 yra, pavyz-džiui, 4 mm.
[0011] Pleištas 2 turi šoninius paviršius 2.3, priekinį pa-viršių vertikalų 2.1, užpakalini, paviršių 2.2, esanti, tam tikru kampu vertikalės atžvilgiu, pavyzdžiui, 5° apatinį galini, paviršių 2.4 ir viršutini galinį pa-viršių 2.5.
[0012] Kūginio kaiščio 2.8 viršutinis didysis diametras yra 2.6 ir apatinis mažasis diametras yra 2.7.
[0013] Fig. 3 parodyta kreipiamosios 3 atraminė dalis 3.12, sudaranti statų kampą su nukreipiančiąja dalimi 3.13, kuri yra lygiagreti ašiai 3.11. Nukreipiančiosios dalies 3.13 dešiniame gale trumpas petys 3.10 ir trumpas petys 3.14 sudaro U-formos galą. U-formos galo galinė plokštuma pažymėta 3.13. Profilio vidinės krašti-nės 3.6-3.8 pilnai apriboja iš trijų pusių stačiakampę aikštelę 3.9, o U-formos gale profilio vidinės kraš-tinės 3.14 ir iškyšos 3.5 vidinė kraštinė 3.15 iš dalies apriboja stačiakampio vidinio paviršiaus 3.9 ketvirtąją kraštinę. Kraštinė 3.7 yra atraminės dalies vidinė kraštinė žemiau iškyšos 3.5 ir tarnauja pleišto atraminiu paviršiumi. Kraštinė 3.1 yra atraminės dalies išorinė kraštinė, o kraštinė 3.2 - nukreipiančiosios dalies išorinė kraštinė.
[0014] Įstatoma detalė 4 yra plokščio stačiakampio profilio formos su dugniniu paviršiumi arba su skersinio pjūvio paviršiumi, pažymėtu 4.3 pozicija, su šoniniais pa-viršiais 4.1 ir siauromis kraštinėmis 4.2. Viršutiniame gale yra per visą perimetrą einantis nusklembimas 4.5, apribojantis viršutinę galinę plokštumą. Viduryje, įstatomos detalės 4 apatinėje dalyje gali būti skersinė kiaurymė 4.6.

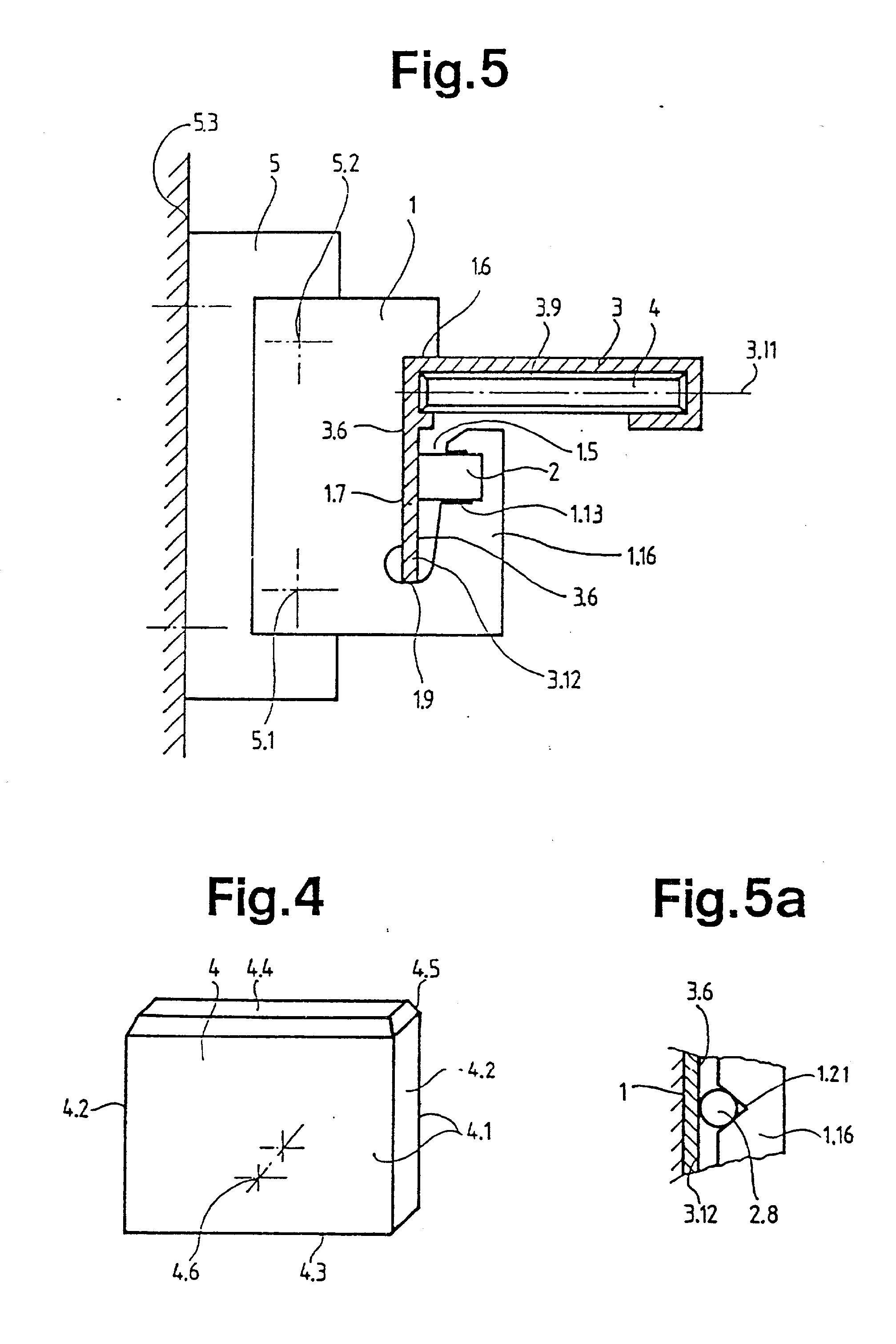

[0015] Tvirtinimo plokštė 1 dviejų varžtų 5.1-5.2 dėka sujungta su laikančiąja detale 5, kuri pagaminta kaip kampinis profilis ir sumontuota, pavyzdžiui, šachtos sienelėje 5.3. Kreipiamoji 3 įstatyta į tvirtinimo plokštės 1 išpjovą 1.5 ir atraminės dalies išorine kraštine 3.6 priglunda prie užpakalinės atraminės briaunos 1.7 ir iš šono yra nukreipiama 'apatine atramine briauna 1.9 ir viršutine atramine briauna 1.6. Į išpjovą 1.13, nukreipiančią kaištį, įstatomas kaiš-tis 2 ir jis fiksuoja kreipiamąją 3 parodytoje padė-tyje. Fig. 7 pavaizduotas artimiausio apatinio krei-piamųjų sujungimo vaizdas iš viršaus, kartu matyti įstatoma detalė 4 arba jos viršutinė galinė plokštu-ma 4.4, kuri įstatyta į kreipiamosios 3 stačiakampį vi-dinį langelį 3.9. Įstatoma detalė 4, kuri, atitinkamai, dažniausiai puse savo ilgio įstatoma kreipiamosios viršutiniame gale 3, yra fiksuojama, pavyzdžiui, sraig-tiniu arba kniediniu sujungimu, panaudojant kiaury-mę 4.6, tai užtikrina nepasukamą ir bendraašį įstatymą sekančios viršutinės kreipiamosios 3, kuri vėl savo viršutiniame gale turės įstatomą detalę 4.
[0016] Sekančios kreipiamosios 3 įstatymą palengvina nusklembimas 4.5, esantis detalės 4 viršutiniame gale.
[0017] Įrenginyje numatytas tvirtinimo variantas, panaudojant kūginį kaištį, kuris įstatomas tarp atraminės dalies vidinės kraštinės 3.6 ir įpjovos 1.21 petyje 1.16.

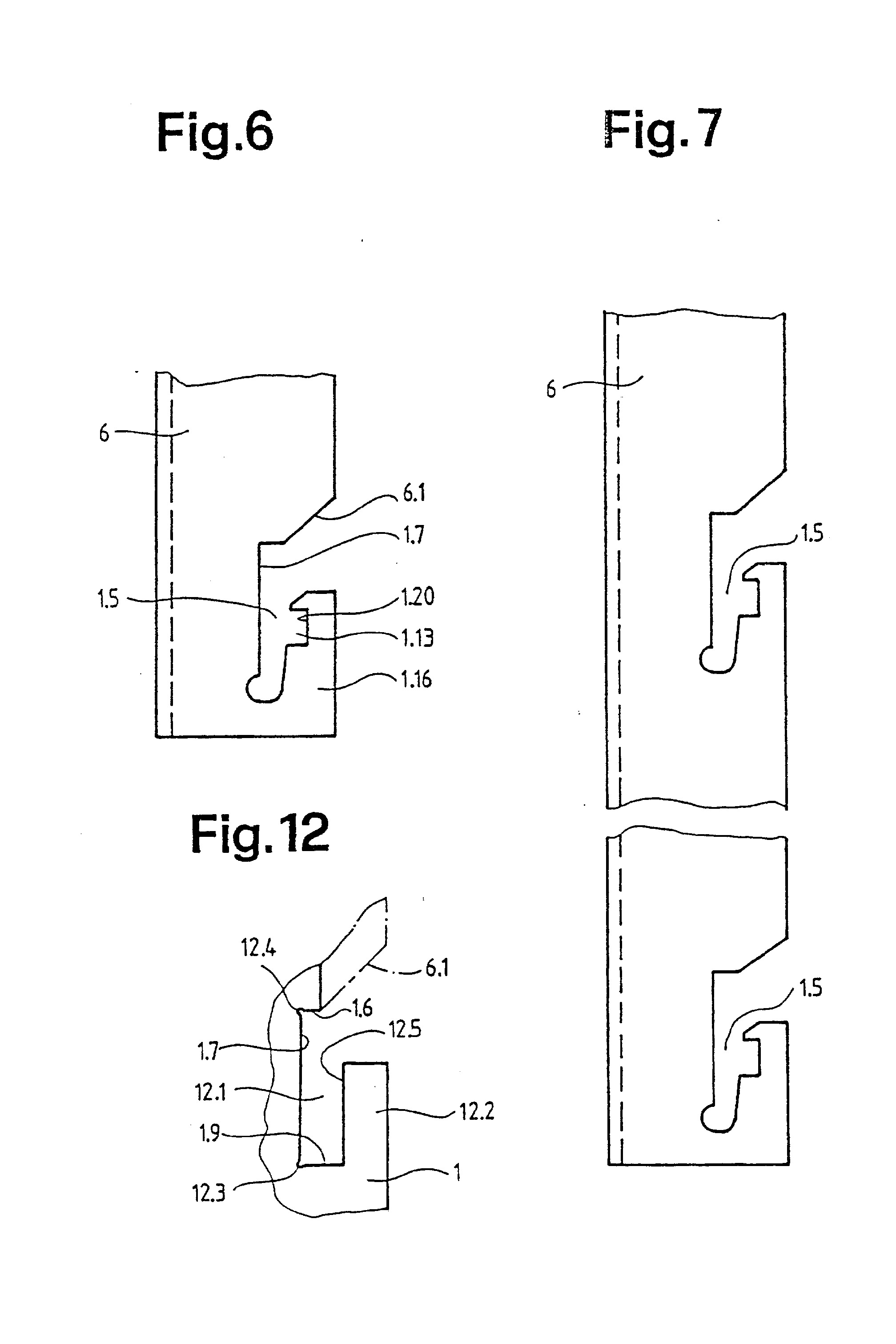

[0018] Išpjova kampinės formos laikančiajame profilyje 6 skiriasi nuo išpjovos tvirtinimo plokštėje 1 tuo, kad dėl didesnio laikančio profilio 6 viršutinio pločio 45° kampu yra daroma išpjova 6.1, kuri leidžia įstatyti kreipiamąją 3. Laikantysis profilis 6 gali būti dalimi žinomos konstrukcijos šachtos sutvirtinimo iš plieninio fasoninio profilio.
[0019] Laikančiajame profilyje gali būti padarytos, pavyz-džiui, dvi išpjovos 1.5, kur pirma išpjova 1.5 gali tarnauti kabinos kreipiamosioms, o antra išpjova 1.5 - atsvaro kreipiamosioms.

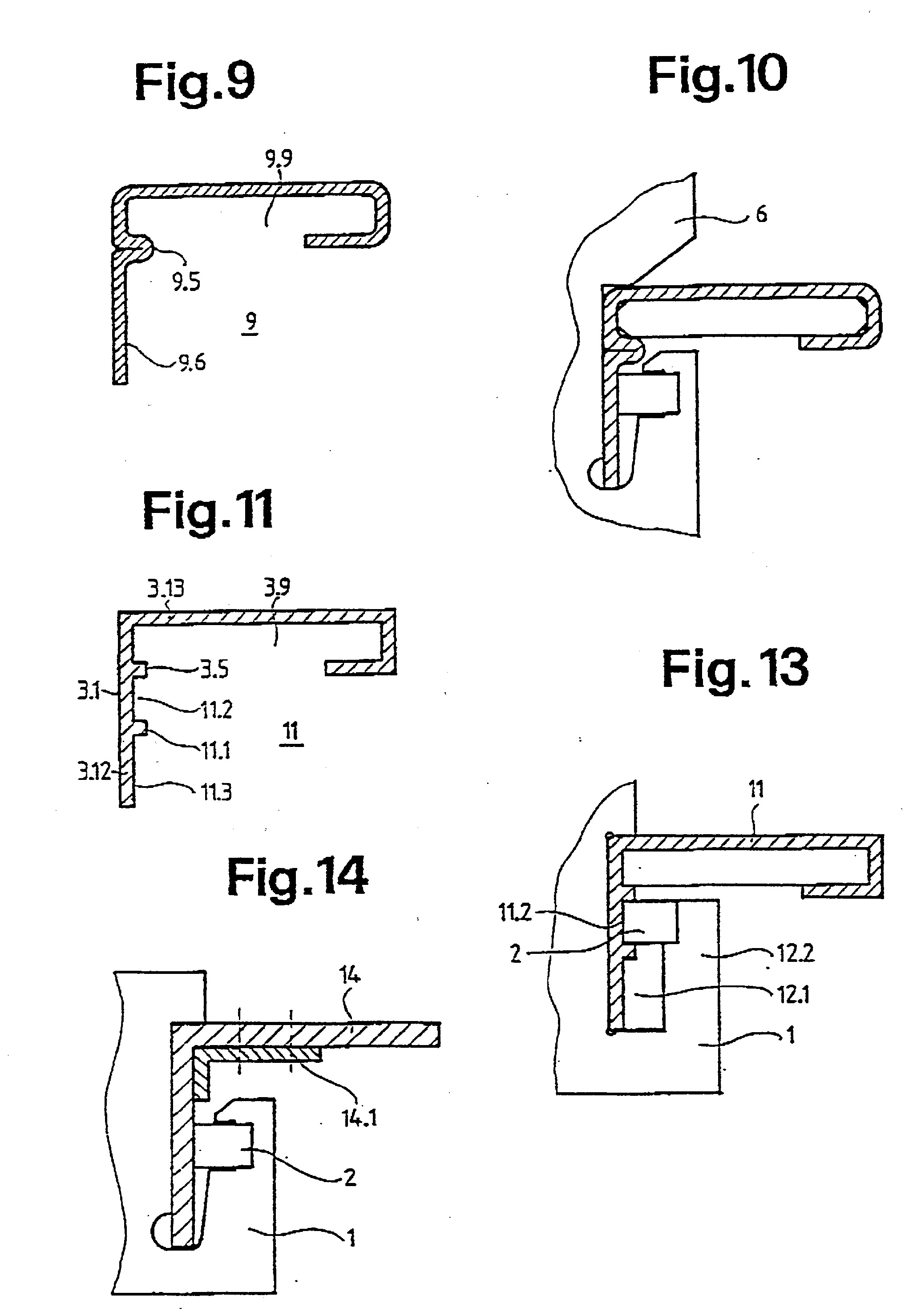

[0020] Kreipiamoji 9, panaudojant briaunų užlenkimo įrankius, gali būti pagaminta iš, pavyzdžiui, plieninio lakšto. Esant sistemos sąlygotiems kontakto taškams, kreipiamoji 9 gali turėti lygiai tokius pačius geometrinius dydžius, kaip ir kreipiamoji 3, ir tuo būdu, gali būti naudojama vietoj šios kreipiamosios. Stačiakampis 9.9 vidinis paviršius atitinka stačiakampi, 3.9 vidini, paviršių, be to, dėl gamybos metodo sąlygotų ne visai aštriabriaunių kampų, įstatomai detalei 4 naudojamas plokščias profilis su suapvalintomis išilginėmis briau-nomis. Iškyšos 9.5 didysis plotis pereina į atraminės dalies vidinę pusę 9.6 ir neturi jokio neigiamo po-veikio.
[0021] Kreipiamoji 11 padaryta pagal analogiją su kreipiamą-ja 3, tačiau atraminės dalies vidinėje pusėje 11.3 turi papildomą iškyšą 11.1. Papildoma iškyša 11.1 išdėstyta taip, kad kreipiamosios 11 vidinėje kraštinėje 11.3 susidaro griovelis 11.2 pleišto 2 priėmimui.
[0022] Išpjova 12.1 gali būti padaryta ir tvirtinimo plokštė-je 1 ir laikančiajame profilyje 6. Kaip ir Fig. 1, yra užpakalinė atraminė briauna 1.7, apatinė atraminė briauna 1.9 ir viršutinė atraminė briauna 1.6. Įpjovos 12.3 ir 12.4 užpakalinėje krašti_ėje užtikrina garantuotą kreipiamosios kontaktą 11 su atraminėmis briauno-mis 1.6, 1.7 ir 1.9. Vertikalus stačiakampis petys 12.2, skirtingai nei petys 1.16, neturi nukreipiančiosios išpjovos 1.13 pleištui, to nereikia, nes kreipiamojoje 12 yra nukreipiančioji pleištui.
[0023] Fig. 13 sumontuotame pavidale parodyta kreipiamoji 11, esanti laikančiajame profilyje 6 arba tvirtinimo plokš-tėje 1 su išpjova 12.1. Įtvirtinimo principas toks pat, kaip tai parodyta Fig. 5, 5a, 8 ir 10. Kadangi nukreipiantis kanalas 11.2 pleištui, esantis kreipiamojoje 11, turi tuos pačius geometrinius dydžius, kaip ir nukreipiančioji išpjova 1.13 pleištui, esanti iš-pjovos 1.5 petyje 1.16, tai čia taip pat gali būti naudojamas toks pat pleištas 2.
[0024] Tvirtinimas gali būti atliekamas vietoj kreipiamosios 14 panaudojant lygiai ištemptą kampainį profili,, be to, išilginis vieno su kitu profilių sujungimas gali būti atliekamas juos susukant varžtais su papildomu, mažesniu ir esančiu viduje kampaininiu profiliu 14.1.
[0025] Pradžioje, kreipiamųjų tvirtinimui, pakėlimo įrenginyje montuojamos laikančiosios detalės 5 arba laikantieji profiliai 6. Po to prie laikančiųjų detalių 5 varžtais prisukamos laikančiosios plokštės 11 ir išlyginamos vertikalės, kreipiamųjų ir atstumo atžvilgiu. Naudojant laikančiuosius profilius 6, jie yra čia smulkiai ne-aprašomos, tačiau savaime žinomos šachtos sutvirtinimo konstrukcijos sudedamosios dalys; ši konstrukcija yra padaryta, pavyzdžiui, kaip šachtos apsauginė užtvara. Dėl to, kad lygiai tokių pačių dydžių padarytos ir tiksliai nureguliuotos išpjovos 1.5, esančios laikan-čiuosiuose profiliuose 6, yra viršutinėje padėtyje, tai jų padėtis daugiau gali būti nebederinama, ir, tuo būdu, jos yra paruoštos kreipiamųjų priėmimui. Pirmos kreipiamosios 3 ilgis dažniausiai yra truputi, didesnis už vertikalų atstumą tarp dviejų išpjovų 1.5; ji įstatoma, pradedant iš apačios, i, pirmas dvi išpjo-vas 1.5 pasukant ir fiksuojama pleištais 2 pasuktoje padėtyje. Pirmos kreipiamosios 3 apatinis galas remiasi į šachtos pagrindą. Pleištai 2 turi būti tik įstatomi, o ne įkalami. Savo pačių svorio dėka jie lieka įsta-tytoje padėtyje, stipriai laiko kreipiamąją ir, ne-žiūrint į tai, leidžia vertikaliai šliuožti kreipiamosioms 3 jų fiksavimo mazguose, pavyzdžiui pastato senėjimo sąlygoto nusėdimo metu. Sekanti kreipiamoji 3 dabar įstatoma i, kitas vertikaliau esančias išpjo-vas 1.5, paslenkama žemyn ir lengvu smūgiu užmaunama ant apatinės kreipiamosios 3 viršutinio galo. Apatinės kreipiamosios 3 viršutiniame gale įrengta įstatoma de-talė 4 užtikrina fiksuotą nuo pasisukimų ir tiksliai bendraašį sujungimą su viršutinės kreipiamosios 3 apa-tiniu galu..Sudūrime sujungimas yra atliekamas toje kreipiamosios 3 vidaus vietoje, kur nebūtų įmanomi jo-kie mazgų, užtikrinančių sutvirtinimą, trukdymai. Čia atsiranda privalumas, kurio esmė glūdi tame, kad su-dūrimo vieta gali būti tiksliai tvirtinimo vietos aukš-tyje ir tai visai nemaišo fiksavimui. Tai reiškia taip pat, kad tvirtinimo vietų padėtis visiškai nepriklauso nuo kreipiamųjų ilgio. Įstatoma detalė 4 ir stačia-kampis skersinis pjūvis 3.9 turi tokius matmenis, kad įstatoma detalė 4 gali būti įstatoma į kreipiamąją, užtikrinant tarpo nebuvimą. Jei išpjova 1.5 yra daroma laikančiajame profilyje 6, tai, kad būtų užtektinai vietos kreipiamosios 3 pasukimui, laikančiojoje plokš-tėje. 1 reikia išpjovos 1.5 atžvilgiu papildomai padaryti 4 5° kampu nuopjovą 6.1. Kaip rodo Fig. 7, lai-kančiajame profilyje gali būti padaryta daugiau nei viena nuopjova, tai yra taip pat išpjova atsvaro kreipiamosioms .
[0026] Visi aprašomi kreipiamųjų profiliai nukreipiančiojoje pusėje yra padaryti taip, kad juose galėtų būti naudojamas paprastas nukreipiamasis ritinėlis su išsiki-šančiomis briaunelėmis arba klasikinis triašis nukreipiamasis ritinėlis. Nukreipiamojo profilio dešinie-ji galai gali būti daromi pusapvaliai tuo atveju, kai nukreipiamieji ritinėliai turi pusapvalius griovelius.
[0027] Paprastoms slydimo kreipiamosioms, kaip nukreipiantis profilis, pavyzdžiui mažų krovinių keltuvams, gali būti naudojamas temptas lygus kampaininis plieninis profilis.
[0028] Šis išradimas užtikrina privalumus, naudojant ji, to-kiuose laikinuose įrenginiuose, kaip statybiniai kel-tuvai ir pan., kadangi ten yra svarbus ir racionalus montavimas, ir racionalus demontavimas.
[0029] Naudojant ši, išradimą keleiviniams liftams ir krovi-niniams keltuvams, kuriuose būna lydintis personalas, i, sistemą įeinantys komponentai yra suderinami stabilumo ir patikimumo atžvilgiu. Taip turi būti atkreiptas dė-mesys i, tai, kad "gaudant" kabiną su žinomu gaudymo Įrenginiu "parašiutu", kreipiamojoje sistemoje neatsi-rastų liekamųjų deformacijų.
1. Kreipiamoji sistema keltuvams, turinti kreipiamąsias su atramine ir nukreipiančia dalimi, kurios padarytos iš tvirtinimo plokščių, esančių šachtos sienelėje ir šachtos sutvirtinimuose, tam tiktu atstumu nuo verti-kalės, ir įtaiso kreipiamųjų sujungimui sudūrimų vietose, besiskirianti tuo, kad tvirtinimo plokštė turi bent vieną išpjovą su užpakaline atramine briauna, leidžiančia įstatyti ir judėti kreipiamosioms, esančia atrama kreipiamosios atraminės dalies išorinei daliai ir padaryta su bent viena atramine briauna pleištui, esančiam nuo šios briaunos atstumu, didesniu nei kreipiamosios atraminės dalies storis, ir bent vie-ną pleištą, padarytą taip, kad ji, būtų galima įstatyti tarp atraminės dalies vidinės pusės ir atraminės briaunos, skirtos pleištui, ir atraminės dalies prispaudiklio prie atraminės briaunos.
2. Kreipiamoji sistema pagal 1 punktą, besiskirianti tuo, kad joje yra bent vienas įtaisas kreipiamųjų sujungimui, padarytas tokiame pat aukštyje, kaip ir fiksavimo su sudūrimo vieta įtaisas.
3. Kreipiamoji sistema pagal 1 punktą, besiskirianti tuo, kad fiksavimo įtaisas sudarytas iš tvirtinimo plokštės ir laikančiosios dalies, o išpjova turi viršutinę atraminę briauną, apatinę atraminę briauną ir bent vieną suapvalinimą, padarytą apatinėje išpjovos dalyje.
4. Kreipiamoji sistema pagal 1 arba 3 punktą, besiskirianti tuo, kad laikančiajame profilyje yra bent viena išpjova.
5. Kreipiamoji sistema pagal 1 punktą, besiskirianti tuo, kad petys turi nukreipiančią j ą iš-pjovą pleištui.
6. Kreipiamoji sistema pagal 1 arba 2 punktą, besiskirianti tuo, kad kreipiamoji turi skersini, pjūvi,, apribotą vidinėmis pusėmis profilio, turinčio stačiakampę vidinio paviršiaus formą, o stačiakampis vidinis paviršius padarytas taip, kad atitiktų skersini, pjūvi, įstatomos detalės, kuri standžiai sujungta su kreipiamosios galu.
7. Kreipiamoji sistema pagal 1 arba 5 punktą, besiskirianti tuo, kad kreipiamoji turi nukrei-pianti j i, kanalą, kuri, sudaro pirma ir antra iškyšos.
8. Kreipiamoji sistema pagal 4 punktą, besiskirianti tuo, kad išpjova turi papildomą išpjovą, kuri eina nuo viršutinės atraminės briaunos iki viso laikančiojo profilio pločio.
9. Kreipiamoji sistema pagal 1 arba 5 punktą, besiskirianti tuo, kad petys turi įpjovą kūginiam kaiščiui.
