[LT] Viešojo modulinio telefono techninio aptarnavimo blokas turi mikroprocesorių, telefoninio ryšio bloką, matavimo rėžimų rinkiklį, viešojo modulinio telefono linijų talpų kroviklį, galintį greitai įelektrinti loginių ir vykdomųjų grandinių talpas. Toks blokas bet kuriuo telefonu gali būti jungiamas su identifikacijos bloko apsaugota linija.@Blokas turi grandines linijų talpų įtampai, linijos srovei, kintamai įtampai žemės atžvilgiu, galvaninio elemento būsenai matuoti. Matavimo režimas yra parenkamas rinkikliu.
[EN]
[0001] Šis išradimas priskiriamas telekomunikacijų sričiai kaip infrastruktūros dalis, reikalinga naujiems vie-šiesiems telefonams aptarnauti ir leidžianti naudoti kreditines korteles. Jame aprašytas viešojo modulinio telefono techninio aptarnavimo blokas, kuris jungiamas su patvirtinimo ir identifikavimo bloku VIU, per ji - su komutavimo centrale gedimams greitai nustatyti, be to, jis leidžia per tiesiogini, ryši, įelektrinti maitinimo kondensatorių.
[0002] Dabar plačiai žinomos įvairios sistemos ir blokai nu-stato gedimus su jais sujungtuose įrenginiuose ir juos kontroliuoja.
[0003] Tačiau nei viena žinoma sistema ar blokas neturi techninio aptarnavimo, specialiųjų funkcijų ir charakte-ringų savybių, be to, žinoma komunikacija turi atlikti tai, ką analogiškai atlieka čia siūlomas tarpusavyje suderintas viešojo modulinio telefono techninio aptarnavimo standartizuotas blokas.
[0004] Šis blokas konkrečiai taikomas viešojo modulinio telefono valdymo sistemoje, nes gali greitai įelektrinti telefone esančius maitinimo kondensatorius, be to, naudojant patvirtinimo ir identifikacijos bloką (VIU) matuojami dydžiai leidžia greitai nustatyti gedimus, o duomenų perdavimo linija sąveikauja su identifikacijos bloku pradžioje pokalbio ir jo gale.
[0005] Čia siūlomas blokas bet kuriuo telefonu yra jungiamas su identifikacijos bloko saugoma linija, be to, iden-tifikacinis skaičius surenkamas numerių rinkikliu.
[0006] Blokas gali matuoti maitinimo linijų (loginių ir vyk-domųjų) talpų įtampas, taip pat linijos momentinę įtam-pą, kintamąją įtampą žemės atžvilgiu, be to, gali de-fektuoti ir generuoti modulinių telefonų diagnostinius 12 kHz "Khz" kainos impulsus, kas leidžia greitai nustatyti gedimus, maža to, leidžia, tik nuspaudus raktą, greitai įelektrinti viešojo modulinio tinklo kondensatorius .
[0007] Viešojo modulinio telefono techninio aptarnavimo bloką maitina, telefono multitesterio pakartotinai įelektri-namas, galvaninis elementas. Telefono multitesteris, kaip žinoma, atlieka telefonų testavimą, taip pat jis gali būti pakeičiamas kitu.
[0008] Norint patvirtinimo ir identifikacijos saugomoje linijoje panaudoti liniją prižiūrinčio žmogaus telefoną, blokas yra įterpiamas tarp linijos ir telefono.
[0009] Nuspaudus "calls" mygtuką, pranešimas su viešojo modulinio telefono identifikacijos skaičiumi siunčiamas į patvirtinimo ir identifikacijos bloką, ir, jei tai yra teisinga, patvirtinimo ir identifikacijos blokas sujungia viešojo modulinio telefono liniją su komutuojama centrine stotimi.
[0010] Esant tokiai situacijai gali būti skambinama įprastu telefonu.
[0011] Be to, techninio aptarnavimo blokas turi displėjų, skirtą matavimo rezultatams, kurie yra parenkami rinkikliu, rodyti.
[0012] Kad būtų išmatuotos maitinimo linijų talpų įtampos, reikia kondensatorių įelektrinimo laidus prijungti prie telefono.
[0013] Linijos srovei matuoti yra naudojamas nuosekliai i, li-niją jungiamas 1 omo rezistorius.
[0014] Norint matuoti bendru atveju indukuojamą kintamąją sro-vę, būtina turėti prijungtą prie žemės metalinį ant-gali,.
[0015] Kad blokas dirba ir yra sujungtas su telefono linija, tada nuolatos stebimi 12 kHz skaičiavimo impulsai.
[0016] Jeigu blokas detektuoja anksčiau minėtus skaičiavimo impulsus, tai šviesos indikatorių rinkinyje ("set of lets") rodoma, kad arba impulsas yra taisyklingas, arba linijoje yra dažnio nuokrypis.
[0017] Baigus tikrinimą, nuspaudžiamas mygtukas "END", for-muojama laiko pauzė, kurios metu identifikacijos blokui perduodamas atsakymo pranešimas.
[0018] Nuspaudus mygtuką "LOAD", vyksta greitas viešojo modulinio telefono linijų talpų įelektrinimas.
[0019] Blokas taip pat turi mygtuką "TST BAT" galvaninio elemento stoviui tikrinti, kurį nuspaudus displėjaus ekrane yra rodoma galvaninio elemento turima įtampa.
[0020] Mygtukai CALL, END, LOAD ir TEST BAT yra pažymėti, kad būtų galima identifikuoti jų paskirtį.

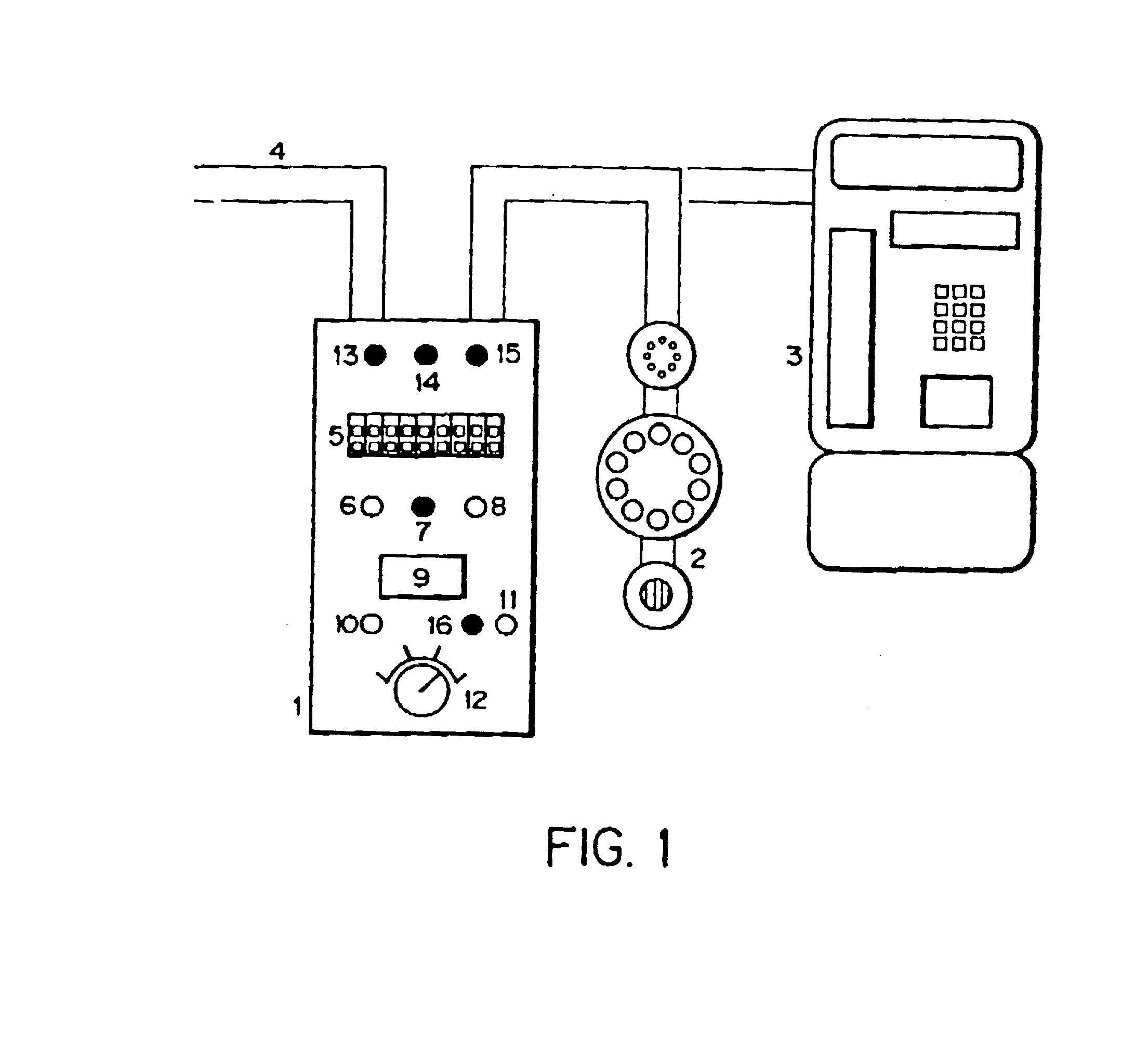

[0021] Kad būtų išsamiau aprašyta, ir kad būtų geriau su-prantamos šio išradimo charakteristikos, prie aprašymo pridedami du brėžiniai: fig. 1 - viešojo modulinio telefono techninio aptarnavimo bloko priekinis vaizdas, kuriame parodyti įvairūs mygtukai, šviesos indikatoriai ("lets") ir bloko sujungimas su telefono linija.
[0022] fig. 2 - bloko, esančio fig. 1, techninio aptarnavimo
[0023] Minėtuose brėžiniuose galima pastebėti, kad viešojo modulinio telefono techninio aptarnavimo blokas 1 - iš-radimo objektas - yra įjungtas tarp telefono linijos 4 ir modulinio telefono 3, pats blokas naudoja įprastą telefoną 2 iškviesti vieną kartą, kad būtų nustatytas atitinkamas ryšys.
[0024] Telefono 2 identifikacija 5 parodyta atitinkamame bloke greta mygtukų.
[0025] Kol techninio aptarnavimo blokas 1 veikia ir yra sujungtas su telefono linija 4, yra stebimi 12 kHz skai-čiavimo impulsai.
[0026] Šviesos indikatoriai ("lets") 14 parodo, ar 12 kHz skaičiavimo impulsas yra teisingas. Jei yra dažnio nuokrypis, didesnis negu 3 procentai, tai nuokrypis yra rodomas šviesos indikatoriuje ("let"), kurio numeris 15.
[0027] Tuo atveju, kai dažnio nuokrypis yra didesnis negu 10 procentų, tai rodoma šviesos indikatoriuje ("let"), kurio numeris 13.
[0028] Mygtukas CALL turi numerį 6, o mygtukas END - numerį 8.
[0029] WAIT šviesos indikatorius (" let" ) turi numeri, 7.
[0030] Nuspaudus įelektrinimo mygtuką 11, yra atliekamas greitas linijų talpų įelektrinimas, be to, vykstant įelekt-rinimui, įsijungia šviesos indikatorius ("let") 16.
[0031] Viešojo modulinio telefono aptarnavimo blokas turi displėjų 9 matavimų rezultatams rodyti, o matavimai parenkami rinkikliu 12.

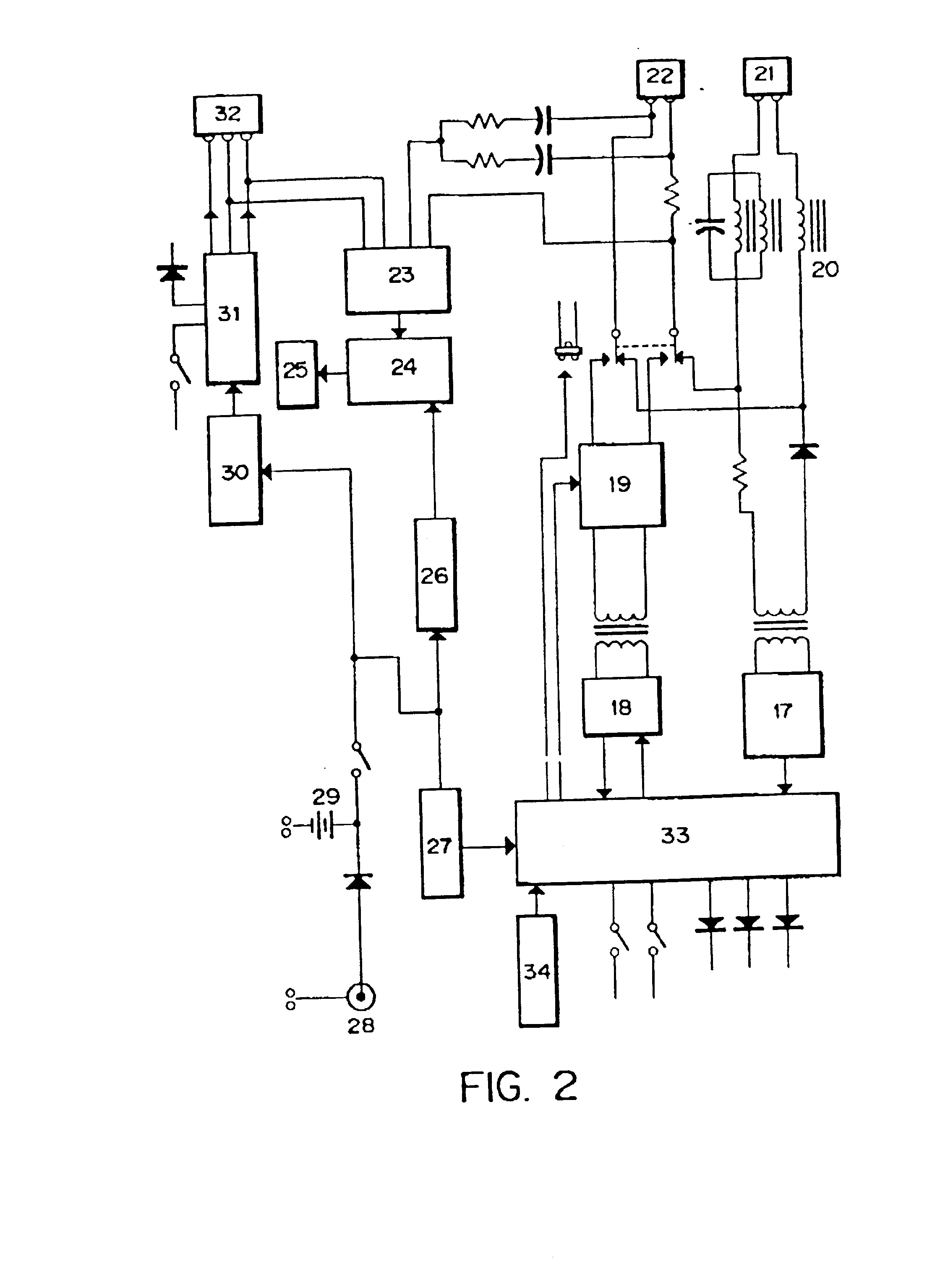

[0032] Techninio aptarnavimo bloko blokinė schema pavaizduota fig. 2, kurioje telefonas pažymėtas 21, jungianti linija - 22, o linijų talpos - 32.
[0033] Mikroprocesorius 33 valdo modemą 18 ir telefoninį ryšį, be to, esantis filtras yra pažymėtas numeriu 17, o 12 kHz užtveriančioji grandinė - 20.
[0034] Už modemo 18 yra linijinio ryšio grandinė 19.
[0035] Komutavimo sistemą sudaro: maitinimo šaltinis 27, izo-liuotas įtampos keitiklis 26, analogas-kodas keitiklis 24, jungiklis 23 ir displėjus 25. 2 fig. pavaizduota blokinė schema taip pat turi keturis įkraunamus galvaninius elementus 28, pats galvaninis elementas yra pažymėtas numeriu 29, 6/12 V keitiklis - 30 ir linijų talpų kroviklis - 31.
[0036] Linijų talpos yra pavaizduotos blokinėje schemoje ir pažymėtos numeriu 32.
[0037] Mes manome, kad įrenginys yra pakankamai gerai tech-niškai aprašytas, galima gerai suvokti visą išradimo apimtį ir jo siūlomus privalumus.
[0038] Medžiagos, forma, matmenys ir detalių komponavimas gali būti pakeisti tik su ta sąlyga, jei tai nepakeis išradimo esmės.
[0039] Išradimo aprašyme vartojami terminai turi platų, o ne ribotą aiškinimą.
1. Viešojo modulinio telefono techninio aptarnavimo blokas, turintis mikroprocesorių, standartini, telefono ryšių bloką, rinkiklį matavimams atlikti, telefono linijų talpų kroviklį, besiskiriantis tuo, kad turi viešųjų modulinių telefonų linijų greitai veikianti, krovikli,, įelektrinanti, loginių ir vykdomųjų linijų talpas.
2. Blokas pagal 1 punktą, besiskiriantis tuo, kad turi būtinas grandines, galinčias matuoti, spaudžiant mygtukus, viešojo modulinio telefono linijų talpų įtampas, linijos srovę, kintamąją įtampą žemės atžvilgiu ir tikrinti galvaninių elementų režimą.
3. Blokas pagal 1-2 punktus, besiskiriantis tuo, kad turi galvaninio elemento krovikli;, suderinamą su įprasto telefono multitesteriu.
4. Viešojo modulinio telefono techninio aptarnavimo bloko veikimo būdas, besiskiriantis tuo, kad sujungia bet kurį telefoną, esantį apsaugotojoje linijoje, su viešojo modulinio telefono patvirtinimo ir identifikavimo bloku, identifikavimo skaičių renkant rinkikliu.
