[LT] Išradimas priklauso telekomunikacijų sričiai.
[EN]
[0001] Sis išradimas priklauso telefoninio ryžio sričiai irnagrinėja modulinių telefonų-automatų valdymo sistemą, suprojektuotą Šalies telefonų tinklų modulinės konstrukcijos telefonams-automatams valdyti, o integruotas valdymas suteikia galimybę identifikuoti aparatus, priimti pavojaus signalus, remontuoti sugedusius aparatus, rinkti monetas ir atlikti kasdienius darbus, laikinai arba visiškai išjungti telefono aparatus, sudaryti nuolatines statistines ataskaitas ir įplaukų apyskaitas.
[0002] išradimas taikytinas telefono ryšiuose ir specialiai skirtas modulinių telefonų-automatų darbui gerinti bei aparatų vartotojams aptarnauti.
[0003] Nors yra daugybė įvairių sistemų, skirtų koordinuotoms pastangoms, garantuojančioms reikalingą aptarnavimą arba telefono-automato tinkamą eksploataciją, pavyzdžiui, jos aprašytos paraiškose DE 3642969, DE 3442052, DE 3426071, tačiau integruoto visos telefoninio aptarnavimo sistemos valdymo dar nėra ir jis nenumatomas.
[0004] Techninio aptarnavimo valdymo firma turi naudotis įvairiais skyriais, kad kartu atliktų jai skirtas funkcijas. Šiuo metu nėra daugiafunkcinių modulinių telefonų-automatų valdymo sistemų, kurios gerintų klientų aptarnavimą su visais i S to kylančiais privalumais.
[0005] Čia nagrinėjama modulinė -telefonų-automatų valdymo sistema yra efektyvi, esant vieSų telefonų-automatų visos Šalies integruotam valdymui, kas neabejotinai pagerins tokių telefonų-automatų aptarnavimą, būtent, padidins kreipimosi į komutacinį telefono tinklą greitį, atsiras naujų aptarnavimo formų.
[0006] Nauja telefonų-automatų aptarnavimo forma - mokėjimas už aptarnavimą, įvairaus tipo kreditinėmis kortelėmis: kreditinėmis, mokėjimo, abonementinėmis telefono kortelėmis, daugiatikslėmis ir kitomis panašiomis kortelėmis.
[0007] Nagrinėjamą modulinių telefonų-automatų valdymo sistemą sudaro tokie elementai: A. - MT Cmodulini ai telefonai-automatais; B. - VIU C telef onų-automatų indentif ikaci jos ir leidimo jais naudotis blok ai D; C. - MTAU Cmodulinių telef onų-automatų suderinimo blokai D ; D. - MTOS Cmodulinių telefonų-automatų operacinė
[0008] sistema);
[0009] E. - VIC Cmodulinių telef onų-automatų kreditinių ir abonementinių kortelių tikimo vartoti ir jų išnaudojimo registracijos centras};
[0010] F. - modulinių telef onų-automatų leidimo ir identifikacijos blokų aptarnavimo ir remonto blokas.
[0011] RySys tarp sistemą sudarančių elementų vyksta dviem skirtingais rySio protokolais.
[0012] Vienai iŠ jų ryžiui naudoja komutacini telefono tinklą CSTND, turinti modemą V. 23, kurio perdavimo greitis 1200 bitų per sekundą.
[0013] Antrajam protokolui reikalingas paketinio rySio komutacinis tinklas CIBE RPACD X. 25, kurio perdavimo greitis 2400 bitų per sekundę. Antrasis protokolas taip pat gali bati naudojamas realiam iškvietimui komutuojamu paketiniu rySio tinklu CIBERPAO X. 25, kai apsikeitimo greičiai didesni už nurodytus dviejuose protokoluose.
[0014] Modulinių telefonų-automatų valdymo sistema turi valstybiną ir provincinę hierarchiją, be to, modulinių telefonų-automatų operacinė sistema MTOS yra aukščiausioji provincinė hierarchija, o kreditinių kortelių ir abonementinių kortelių autentiškumo nustatymo ir apskaitos centras CVICD yra aukščiausioji Šalies hierarchija.
[0015] Moduliniai telefonai- automatai CMT5 yra " intelektualūs" vieSi telefono aparatai, leidžiantys sumokėti u2 rySį monetomis, mokėjimo kortelėmis, kreditinėmis kortelėmis ir abonementinėmis kortelėmis.
[0016] Identifikacijos ir leidimo blokai CVILD jungiasi su moduliniais telefonais - automatais CMTD, ir prie kiekvieno bloko galima jungti iki 16 modulinių telefonų-automatų, o 2 moduliniai telefonai-automatai sudaro modulį.
[0017] Leidimo ir identifikacijos blokai CVILD atlieka Sias pagrindines funkcijas: - identifikuoja ir leidžia sujungti modulinius telefonus-automatus su komutuojamu telefono tinklu, - jei nuo modulinio telefono - automato CMTD neina identifikuota linija, tai leidimo ir identifikacijos blokai CVIID neleidžia jai susijungti su komutuojamu telefono tinklu CSThD , - taip pat leidžia iškviesti su kreditinėmis kortelėmis. Informaciją apie vartotojo kreditinę kortelę CVIID gauna iŠ modulinio telefono-automato CMTD ir ją perduoda 4 registracijos centrą CVIO. Po patikrinimo gautą rezultatą perduoda 4 VIU, i S jo rezultatas perduodamas i MT. Priklausomai nuo tikrinimo rezultato, gauto iŠ registracijos centro CVIO, modulinis telefonas-automatas CTMD bei leidimo ir identifikacijos blokas CVIID gali leisti ar drausti ryžį.
[0018] Kontrolės ir aptarnavimo tikslu leidimo ir identifikacijos blokai CVIID gali atlikti:
[0019] - bloko darbo, taip pat su juo jungtų telefonų-automatų kiekvienos dienos darbo ataskaitų perdavimą. - pavojaus signalų, gaunamų i S identifikacijos ir leidimo blokų CVIID, priėmimą, - praneSimų, gaunamų iS modulinių telefonų-automatų, kaupimą.
[0020] Modulinių telefonų-automatų leidimo ir identifikacijos blokai CVIID mainus su modulinių telefonų—automatų operacine sistema CMTOSD atlieka komutuojamu telefono tinklu CSTND per V. 23 modemus C 1200 bit./s.D, o su kreditinių kortelių leidimo ir apskaitos centru - komutuojamu paketiniu tinklu CIBERPAO X. 25 C 2400 bit. /s.D.
[0021] Moduliniai telefonų-automatų suderinimo blokai CMTALD yra naudojami kreditiniams ryšiams iškviesti, kai modulinis telefonas—automatas C MTZ) neturi leidimo ir identifikacijos bloko CVICD, jungiančio ji su komutuojamu telefono tinklu
[0022] RySys su moduliniais telefonais-automatais CMD vyksta komutuojamu telefono tinklu CSTND per modemą V. 23 C 1200 bit./s.D, o su leidimo ir kreditinių kortelių apskaitos centru CVIO - komutuojamu paketiniu tinklu CIBERPAO X.25 C 2400 bit./s.
[0023] Modulinių telefonų-automatų suderinimo blokai CMTALD taip pat yra naudingi kontrolės ir aptarnavimo tikslais, nes informuoja modulinių telefonų-automatų operacinę sistemą CMTOSD apie kiekvienos dienos darbą ir pavojaus signalus.
[0024] Modulinių telefonų-automatų suderinimo blokai CMTALD gali taip pat turėti nuosavą aptarnavimo parametrų distancini programavimą ir yra sujungti su komutuojamu telefono tinklu CSTN} specialia skaitmenine tarnybine linija CSDSL3.
[0025] Aparatūrinė tų blokų dalis panaSi į leidimo ir identifikacijos blokų aparatūrinę dali, o blokai gali berti pakeisti vieni kitais, atlikus nedidelius pakeitimus.
[0026] Modulinių telefonų-automatų operacinė sistema CMTOSD susideda i S dviejų posi stemi ų:
[0027] Modulinių telefonų-automatų operacinė sistema valdo tokias provincijos funkcijas:
[0028] - Pavojaus signalų, einančių i S modulinių telefonų-automatų CMTD, modulinių telefonų-automatų leidimo ir identifikacijos blokų CVIID, modulinių telef onų-automatų suderinimo blokų, centralizaciją; - gedimų ir taisymų pranešimus; - statistinius pranešimus; - distancini modulinių telefonų-automatų CMTD , leidimo ir identifikacijos blokų CVIID ir suderinimo blokų CMTAID pr ogr amavimą; - pranešimų apie įplaukas ruoSimą ir jų perdavimą renkančiai firmai.
[0029] RySys su moduliniais telefonais-automatais CMTD, leidimo ir identifikacijos blokais CVIID, suderinimo blokais CMTAID yra vykdomas komutuojamu telefono tinklu CSThD, naudojant modemą V.23.
[0030] RySys su kreditinių ir abonementinių kortelių autentiškumo nustatymo ir apskaitos centru CVIO vykdomas komutuojamu paketiniu tinklu X. 25.
[0031] Šalies mastu leidimų, kreditinių ir abonementinių kortelių apskaitos centras CVIC2):
[0032] - nustato kreditinių kortelių tikrumą; - patikslina "juoduosius" sąraSus, kuriuose yra įtartini klientai, - taiso "pilkąjį" sąraSą, nurodantį klientus, kurie iki galo išnaudojo savo kreditą, ir parodo kiekvieno kredito likutį; - priima ir uiraSo pranešimus apie kreditinių firmų,
[0033] Autentiškumo nustatymo ir apskaitos centras CVIO palaiko rySi su leidimų ir identifikacijos blokais CVIID ir su modulinių telefonų-automatų suderinimo blokais CMTAD komutuojamu paketiniu tinklu CIBERPACD X.25.
[0034] Leidimų ir identifikacijos blokus aptarnauja du modulius turintis terminalas. Vieną i S modulių sudaro displėjus ir klaviatūra, kitą - interfeisas, jungiantis terminalą su modulinių telefonų-automatų leidimų ir identifikacijos blokais CVIID ir modulinių telefonų-automatų suderinimo blokais CMTAID.
[0035] Jis C terminalas} - nedidelių matmenų, betarpiškai sujungtas su nurodytais blokais, leidžiantis atlikti testavimą.

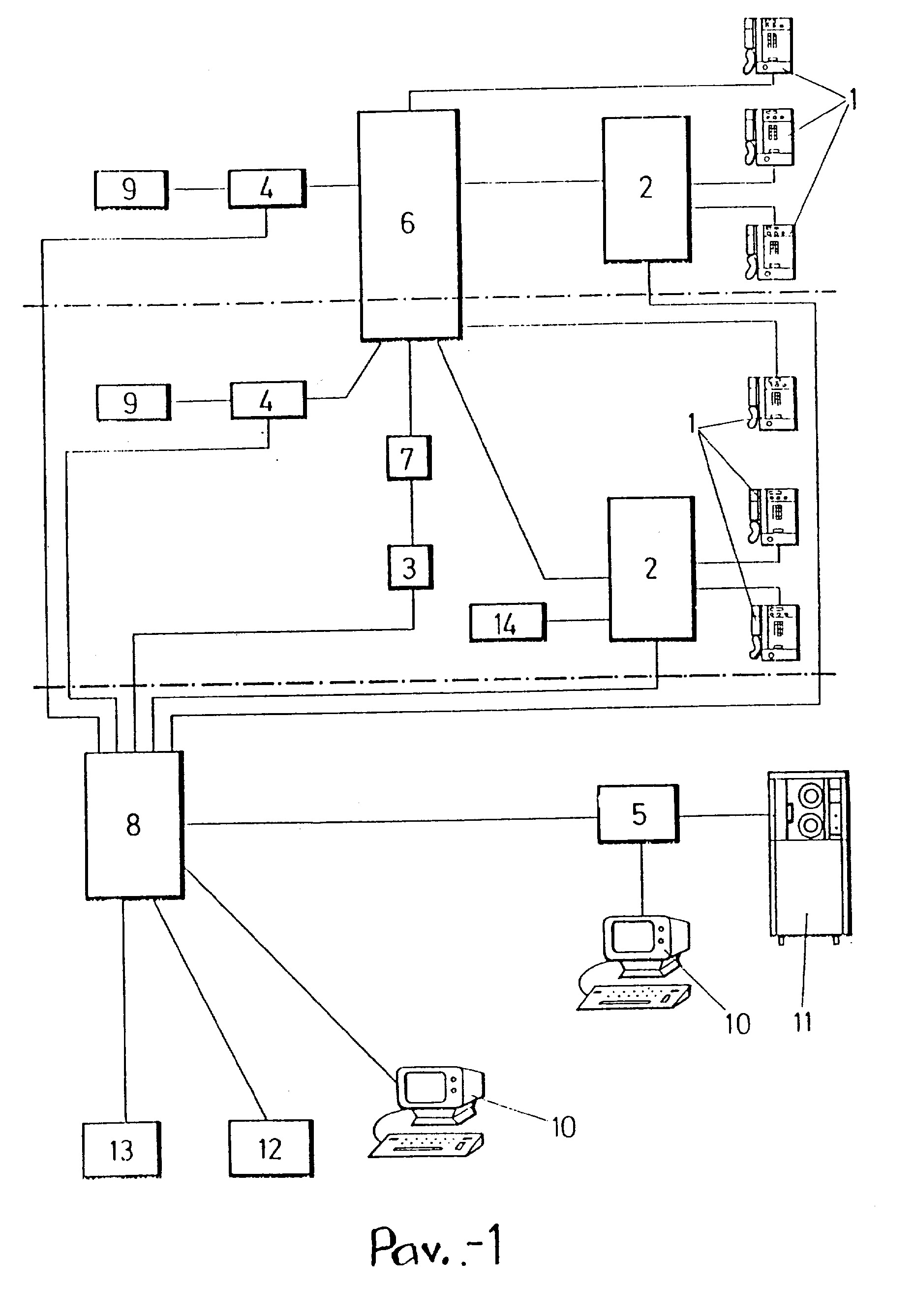

[0036] Norint duoti išsamesni apraSymą ir padėti geriau suprasti Sio išradimo charakteristikas, pateiktas iliustracinio pobūdžio eskizų rinkinys, kuriame pavaizduota iSradimo blokinė schema ir blokus Jungiantys rySiai.
[0037] IS Sio eskizo galima pastebėti, kad telefonų-automatų moduline valdymo sistemą sudaro moduliniai telefonai-automatai arba MT blokai C 13, telefonų-automatų leidimų ir identifikacijos blokai VIU C 2D, modulinių telefonų-automatų suderinimo blokas MTAU C3D, modulinių telefonų-automatų operacinė sistema - MTOS blokai C 4) , modulinių telefonų-automatų kreditinių kortelių ir abonementinių kortelių autentiškumą nustatantis ir apskaitos centras VIC C 53 , telefonų automatų leidimo ir identifikacijos
[0038] Būtina pažymėti, kad kiekvienoje Šalies provincijoje yra po vieną, modulinių telefonų-automatų operacinę sistemą MOTS C 43 , o tos sistemos kreditinių ir abonementinių kortelių autentiškumo nustatymo ir apskaitos centras VIC C55 yra vienas visai Saliai.
[0039] RySys tarp sistemos blokų vykdomas dviem skirtingais rySio protokolais.
[0040] Pirmasis rySio protokolas komutuojamu telefono tinklu per modemą V. 23 ( 1200 bit./ s.) sujungia ( 1) ir ( 6) blokus, t. y. modulinius telefonus-automatus su komutuojamu telefono tinklu, blokus C 45 ir C63, t. y. telefonų—automatų operacinę sistemą su komutuojamu telefono tinklu, blokus C 63 ir C73, t. y. komutuojamą telefono tinklą ir specialią skaitmeninę tarnybinę liniją ir pagaliau specialią skaitmeninę tarnybinę liniją su modulinių telef onų-automatų suderinimo bloku.
[0041] Antrasis rySio protokolas per komutuojamą paketinių duomenų tinklą IBERPAC X. 25 C2400 bit./s. 3 sujungia blokus C 23 ir C 63, t. y. modulinių telefonų-automatų leidimo ir identifikacijos blokus su komutuojamu telefono tinklu, blokus C33 ir C 83 , t. y. modulinių t el ef onų-automatų suderinimo bloką su komutuojamu paketiniu tinklu, bei blokus C 43 ir C 83, t. y. telefonų-automatų operacinę sistemą su komutuojamu paketiniu tinklu.
[0042] Antrasis protokolas taip pat naudojamas, kai tiesioginis iškvietimas jungiamas komutuojamu paketiniu tinklu per X.25, ir kai pasikeitimo greitis tarp blokų C 53 ir C83 yra didesnis už kitų dviejų protokolų greitį, arba, kitaip tariant, tarp kreditinių ir abonementinių kortelių autentiškumo nustatymo ir apskaitos centro ir komutuojamo paketinio tinklo.
[0043] Modulinių telefonų-automatų valdymo sistema turi Šalies hierarchiją ir provincijos hierarchiją, be to, telefonų-automatų operacinė sistema C 43 yra aukščiausioji provincinė hierarchija, o kreditinių ir abonementinių kortelių autentiškumo nustatymo ir apskaitos centras C53 yra Šalies aukščiausioji hierarchija.
[0044] Moduliniai telefonai-automatai yra "intelektualas" vieSi telefonai-automatai, leidžiantys mokėti u2 ryšį monetomis, mokėjimo kortelėmis, kreditinėmis kortelėmis ir abonementinėmis kortelėmis, kaip buvo kalbama anksčiau.
[0045] Moduliniai telefonai-automatai jungiasi su modulinių telef onų-automatų leidimo ir identifikacijos blokais CVIID C 23 , ir prie kiekvieno tokio bloko C 23 vienu metu galima jungti iki 16 modulinių telefonų-automatų, 2 moduliniai telefonai-automatai C 13 sudaro modulį.
[0046] Pagrindinės leidimo ir identifikacijos blokų C 23 funkcijos. 1. Identifikuoti ir leisti sujungti modulinį telefoną-automatą C 13 su komutuojamu telefono tinklu C63. Jeigu identifikuota linija nėra telefono-automato C 13 linija, tai blokas draudžia telefonui-automatui susijungti su komutuojamu telefono tinklu C 63 ; 2. Leisti iškvietimus, aprašomus kreditine kortele. Blokas VIU C 23 priima informaciją i S telefono-automato apie vartotojo kortelę ir persiunčia ją į kreditinių kortelių autentiškumo nustatymo ir apskaitos centrą C 53, kuris po informacijos patikrinimo praneSa leidimo ir identifikacijos blokui C 25 , o Sis savo ruožtu duoda signalą moduliniam telefonui-automatui C15.
[0047] Kitaip tariant, modulinis telefonas-automatas C 15 ir leidimo ir identifikacijos blokas C 25 , priklausomai nuo Sios informacijos, gali leisti ar drausti iškvietimą.
[0048] Kontrolei ir aptarnavimui, kas yra boti na, leidimo ir identifikacijos blokai C 25 atlieka: — darbo parametrų distancinį programavimą; — bloko darbo ir su juo sujungto modulinio telefono-automato C 15 kiekvienos dienos patikrinimų pranešimą; - pavojaus signalų perdavimą VIU C 25 ; - praneSimų, gaunamų iS modulinių telefonų-automatų C 15 , k oncentr avi mą.
[0049] Leidimo ir identifikacijos blokai C 25 su modulinių telefonų-automatų operacine sistema C 45 keičiasi pranešimais komutuojamu telefono tinklu C 65 per modemą V. 23 C1200 bit./s.5 ir su kortelių autentiškumo nustatymo ir apskaitos centru C 55 komutuojamu paketiniu tinklu C 85 X. 25 C2400 bi t. y s. 5 .
[0050] Modulinių tel efonų-automatų suderinimo blokas C 35 naudojamas kreditiniams rySio iškvietimams, kai moduliniai telefonai-automatai neturi leidimo ar identifikacijos blokų C25, jungiančių juos su komutuojamu telefono tinklu C65.
[0051] RySys su moduliniais telefonais-automatais C 1} vyks.Ua komutuojamu telefono -tinklu C63 per modemą V. 23 C1200 bit./s.3, o su kreditinių kortelių autentiškumo nustatymo ir apskaitos centru C 53 - komutuojamu paketiniu tinklu per X.25 C 2400 bit. /s.3.
[0052] Į telefonų-automatų operacinę sistemą C 43 telefonų-automatų suderinimo blokų C 33 siunčiami pavojaus signalai ir kiekvienos dienos darbo ataskaitos yra naudingos atliekant kontrolę ir aptarnavimą.
[0053] Suderinimo blokas C 33 turi savus distanciniu būdu programuojamus darbo parametrus ir yra sujungtas su komutuojamu telefono tinklu C 63 specialia skaitmenine tarnybine linija C73, be to, aparatūrinė jo dalis yra panaši i, leidimo ir identifikacijos blokų C 23 aparatūrinę dalį, ir, atlikus nedidelius pakeitimus, galima pakeisti vienus kitais.
[0054] Modulinių telefonų-automatų operacinė sistema susideda i S dviejų posistemių:
[0055] Modulinių telefonų-automatų operacinė sistema C 43 vykdo tokias provincijos funkcijas: - surenka pavojaus signalus, ateinančius iS modulinių telefonų-automatų C 13, leidimo ir identifikacijos blokų C23, telefonų—automatų suderinimo blokų C 33 ; - ruoSia gedimų ir remonto pranešimus; - ruoSia statistinius pranešimus; - atlieka distancinį modulinių telefonų-automatų C 13,
[0056] modulinių telefonų-automatų leidimo ir identifikacijos blokų C 23 ir suderinimo blokų C 33 programavimą; - ruoSia ir perduoda firmai-surinkėjai C 93 įplaukų ataskaitas.
[0057] Ryšys su moduliniais telefonai s-automatai s C 13 , telefonų-automatų leidimo ir identifikacijos blokais C 23, suderinimo blokais C 33 vykdomas komutuojamu telefono tinklu C 63» naudojant modemą V. 23 C 1200 bit./s.3, bet rySys su kreditinių ir abonementinių kortelių autentiškumo nustatymo ir apskaitos centru C53 vykdomas komutuojamu paketiniu tinklu C 83 per X. 25 C 2400 bit./s^.
[0058] Komutuojamu paketiniu tinklu IBERPAC C83 prie modulinių telefonų-automatų operacinės sistemos galima CŠalies mastu3 prijungti konsultacinius terminalus C 103.
[0059] Kreditinių kortelių autentiškumo nustatymo ir apskaitos centras C 53 CŠalies mastu3 patikrina kreditinių kortelių tikrumą, tuo pat laiku patikslina "Juoduosius" sąraSus, kuriuose yra įtartinų klientų duomenys, ir "pilkuosius" sąraSus, kuriuose yra kiekvieno kliento, išnaudojusio savo kreditą, kredito likuCio dydis.
[0060] Pagaliau autentiškumo nustatymo ir apskaitos centras C53 priima ir tvarko kreditinių firmų C 123, susijusių su sistema, pajamų įplaukas, tam naudodamas skaičiavimo centrą C 133, terminalus C 103 ir magnetinius atminties įrenginius C 113.
[0061] Autentiškumo nustatymo ir apskaitos centras C53 turi rySį su telefonų-automatų leidimo ir identifikacijos blokais C 23 , sudvejinimo blokais C 33 komutuojamu paketiniu tinklu C 83 X. 25 C 2400 bit./s.5, o su kreditinėmis organizacijomis C 125 ir skaičiavimo centru C 135 - tuo pačiu komutuojamu paketiniu tinklu X. 25 C 64 Kbit./s.5.
[0062] Leidimo ir identifikacijos blokus C 25 aptarnaujantis blokas C 145 yra du modulius turintis terminalas, kurio vieną modulį sudaro displėjus ir klaviatūra, o kitą modulį sudaro interfeisas, prie kurio yra jungiami modulinių telefonų-automatų leidimo ir identifikacijos blokai C 25 ir suderinimo blokai C 35 .
[0063] Jis Cleidimo ir identifikacijos blokas C255 yra nedidelių matmenų, betarpiškai sujungtas su nurodytais blokais, ir leidžia atlikti blokų testavimą.
1. Modulinių telefonų - automatu valdymo sistema, susidedanti iš modulinių telefonų - automatų bei jų valdymo blokų, besiskirianti tuo, kad turi kintama, kiekį modulinių telefonų ~ automatų (1), modulinių telefonų - automatų leidimo ir identifikavimo blokus (2), modulinių telefonų - automatų suderinimo blokus (3), taip pat modulinių telefonų - automatų provincinę operacinę sistema, (4), kreditinių ir abonentinių kortelių autentiškumo nustatymo ir apskaitos centrą (5) ir kintamą kiekį leidimo ir identifikavimo blokus aptarnaujančių blokų (14), be to, jie visi įeina į šalies ir provincijos hierarchijos struktCir-
2. Sistema pagal 1 punktą, besiskirianti tuo. kad i a sudaro skirtingi sistemos blokai, o ryšys tarp jų palaikomas komutuojamu telefono tinklu ir komutuojamu paketiniu tinklu dviem skirtingais ryšio protokolais, turinčiais skirtingus informacijos mainų greičius.
3. Sistema pagal 1-2 punktą, besiskirianti tuo, kad turi modulinių telefonų - automatų leidimo ir identifikavimo blokus (2), sujungiančius identifikuotą modulinį telefoną - automatą su komutuojamu telefono tinklu, o kreditinių ir abonentinių kortelių autentiškumo nustatymo ir apskaitos centrą su iškviečiančiais kreditine kortele moduliniais telefonais - automatais, kad būtų gauta tokį ryšį leidžianti arba draudžianti informacija.
4. Sistema pagal 1-3 punktą, besiskirianti tuo, kad turi modulinių telefonų - automatų leidimo ir identifikavimo blokus (2), atliekančius darbinių parametrų distancinį programavimą, pranešančius apie savo ir su jais sujungtų modulinių telefonų -automatų kiekvienos dienos darbus, perduodančius veikiančio leidimo ir i rfemtif ikavimo bloko pavojaus signalus, kaupiančius sujungtų su jais modulinių telefonų - automatų pranešimus ir perduodančius juos modulinių telefonų - automatų operacinei sistemai.
5. Sistema pagal 1-4 punktą, besiskirianti tuo, kad turi modulinių telefonų - automatų suderinimo blokus (3), pasikeičiančius su kreditinių ir abonentinių kortelių autentiškumo nustatymo ir apskaitos centru informacija, kuri leidžia arba draudžia modulinio telefono - automato iškvietimą kreditine kortele, leidžia darbinių parametrų distancinį programavimą, perduoda veikiančio modulinių telefonų - automatų suderinimo bloko pavojaus signalus.
6. Sistema pagal 1-5 punktą, besiskirianti tuo, kad turi modulinių telefonų - automatų operacinę sistemą (4), centralizuojančią provincijos mastu pavojaus signalus, gaunamus iš modulinių telefonų - automatų, leidimo ir identifikavimo bei suderinimo blokų.
7. Sistema pagal 1-6 punktą, besiskirianti tuo, kad turi modulinių telefonų - automatų operacinę sistemą (4), pranešančią provincijos mastu apie gedimus ir remontą, perduodančią statistinę informaciją, vykdančią modulinių telefonų - automatų, leidimo ir identifikavimo bei suderinimo blokg distancinį programavimą, pranešančią apie į plaukas.
8. Sistema pagal 1-7 punktą, besiskirianti tuo, kad turi modulinių telefonų - automatų kreditinių ir abonentinių kortelių autentiškumo nustatymo centrą (5), nustatantį kreditinių ir abonentinių kortelių tikrumą, sudarantį "juoduosius" ir "pilkuosius" sąrašus, priimantį sistemos pranešimus ir pranešanti apie įplaukas šalies mastu.
9. Sistema pagal 1 - 8 punktą, besiskirianti tuo, kad turi mažą aptarnavimo bloką (14), skirtą modulinių telefonų -automatų leidimo ir identifikavimo blokams aptarnauti ir juos testuoti, kurį sudaro modulis, susidedantis iš displėjaus ir klaviatūros, ir kitas interfeisinis modulis, jungiantis modulinių telefonų ~ automatų leidimo ir identifikavimo bei suderinimo blokus.
