[LT] Išradimas priklauso telekomunikacijų sričiai.
[EN]
[0001] išradimas skirtas vieSajam telefonui-automatui Ctaksofonui3, kuris įrengiamas telefono būdelėse, tai yra vieSose vietose, kur aparatai aptarnaujančių darbuotojų nestebimi, ir todėl yra didelė galimybė juos apiplėšti.
[0002] PlaCiai žinoma, kad vieSieji telefonai, o ypač telefonai, įrengti gatvių būdelėse, per ilgesnį laiką traukia nusikaltėlius, todėl tokio tipo telefonai turėjo tvirtesnius rėmus, tvirtesnius mygtukų rinkinius, o bendras tikslas buvo
[0003] IS JAV patento Nr.4638121 žinomas telefonas-automatas, kurio telefono ragelis yra ant svirtinio jungiklio. Monetų lovelis virSuje turi atvirą galą monetoms priimti, o apatinis Jo galas nukreipia monetą į monetų saugyklą. Telefonas-automatas turi korpusą su mygtukiniu numerių rinkikliu. Svirtinio jungiklio svirtis valdoma solenoidu ir gali būti įstumta į monetų lovelį Salia jo atviro galo, kad palaikytų monetą padėtyje, kurioje Ji iŠ dalies išlindusi virs lovelio virSutinio galo ir gali boti iSimta ranka. Suveikus solenoidui, svirtis ištraukiama iŠ lovelio, ir lovelyje esanti moneta patenka į monetų saugyklą tada, kai atsako abonentas.
[0004] IS JAV patento Nr. 4645876 žinomas telefonas-automatas turi korpusą, kurio viduje yra kamera. Telefoninis blokas, esantis korpuse, turi skaitmeninį valdymo įrenginį ir telefono ragelį. Monetos valdomas jungiklis įmontuotas taip, kad moneta patenka prie jungiklio. Mikroprocesorius, jungiantis jungiklį su telefoniniu bloku, valdo telefoninio bloko darbą, kai dėl monetos suveikia jungiklis. Montažinis įrenginys pritvirtintas prie stacionarios atramos. Korpusas prie montažinio įrenginio tvirtinamas užraktu.
[0005] Minėti sprendimai buvo nelankstūs, nes buvo gaunami monoblokinės konstrukcijos aparatai, kurie neturėjo modifikacijų, ir tokio tipo telefono naudojimas specialiai paskirčiai suprantamas kaip nauja realizacija, iŠ esmės besiskirianti nuo kitų pagal bemaž visą gamybos procesą.
[0006] Be to, praktikoje kartais reikalingi taksofonai, kurie gali dirbti su monetomis arba su kredito kortelėmis, arba pagal pasirinkimą su bet kuria iŠ Sių dviejų sistemų ir, norint realizuoti bet kurį iŠ Sių reikalavimų, tokį telefoną reikia perdaryti, nes buvo nekeičiama bazinė konstrukcija.
[0007] Taip pat tikslinga turėti greitą ir paprastą surinkimą, o minėto tipo viešųjų telefonų surinkimas buvo sudėtingas.
[0008] Tokio tipo telefonai paprastai turi kokią nors silpną grandį, kas daro juos menkai apsaugotus, pavyzdžiui, skystojo kristalo indikatoriaus ekraną, kuris vartotojui rodo informaciją, arba išmetimo kanalą, kuriuo iškrenta defektuotos monetos.
[0009] Dar vienas vieSojo telefono trūkumas - nėra galimybės efektyviai kontroliuoti monetų surinkimo, nes tai priklauso nuo surinkėjų sąžiningumo, nors įkrentančias 4, aparatą monetas kontroliuoja elektroninės priemonės. Teoriniai skaičiai dėl aparato defektų arba dėl kai kurių vartotojų gudrybių gali dažnai skirtis nuo realaus monetų kiekio ir neleidžia kelių monetų trūkumu apakai tinti operatoriaus ar pinigų surinkėjo.
[0010] Išradime nagrinėjamas viešasis telefono aparatas visiškai išsprendžia anksčiau nurodytas problemas. Telefonas turi modulinę struktūrą, leidžiančią, prireikus, įdėti ar išimti blokus, esant racionaliam surinkimui, kuris yra greitas ir paprastas. Telefono aparatas, kaip visuma, yra ypatingai atsparūs, beveik nesugadinamas ir neturi silpnų vietų, be to, pinigai kontroliuojami visiškai ir automatiškai.
[0011] Kad visa tai botų pasiekta, išradime nagrinėjamas viešasis telefonas susideda iš dviejų blokų: viršutinio bloko, turinCio įvairių operatyvinių mechanizmų, ir apatinio bloko, kuris yra monetų kaupimo seifas; abu blokai fiziškai susieti ir tvirtinami vienas prie kito bet kokiomis priemonėmis taip, kad seifo arba apatinio bloko gali ir nebūti, kai viešasis telefonas suprojektuotas darbui tik su kredito kortelėmis.
[0012] Viršutinis ir apatinis blokai turi dvejas dureles su patikimais užraktais, kurios visiškai uždengia blokų prieki,.
[0013] Viršutinio bloko durelės yra stačiakampės keptuvės formos su i vidų nukreipta ertme, turi daug langų, į kuriuos įsistato atitinkami moduliai, bdtent, yra vienas Salia kito esantys viršutiniai langai - vienas i S jų yra kredito kortelei įstatyti į telefono kredito kortelės modulį, o kitas - monetoms įdėti į monetų modulį. Po jais, vertikaliai žemiau, yra langas duomenų indikatoriaus bloko ekranui įstatyti, kaip tik po juo yra dar vienas langas mygtukiniam numerių rinkikliui, po juo - langas monetų grąžinimo moduliui ir dar vienas vertikalus pailgas langas, esantis tų trijų langų Sone - tai langas moduliui, skirtas telefono rageliui pakabinti.
[0014] Be to, Si konstrukcija numato daug dangtelių, kuriais galima uždengti kai kuriuos langus, pavyzdžiui, i Šėmus kredito kortelių įstatymo modulį, monetų įdėjimo modulį ir monetų grąžinimo modulį ir net pakeitus duomenų indikatoriaus modulį, uždengiamas tas langas, kurio ekranas yra nerei k alingas.
[0015] Viršutinio bloko apatinėje dalyje ir kaip tik po monetų įdėjimo moduliu yra paprasta monetų saugykla, turinti išorinio mygtuko veikiamą nuožulnią sritį, kuria yra atpalaiduojamos monetų indikatoriuje įstrigusios monetos.
[0016] į po monetų selektoriumi esančią saugyklą telpa didokas kiekis monetų, saugykla yra atitinkamai valdoma telefono mikroprocesoriumi. Atitinkamas modulis, kuris yra po numerių rinkikliu, telefoninio pokalbio metu laipsniškai ir atitinkamu būdu naudoja Sias monetas ir, pabaigus pokalbį, grąžina neišnaudotas monetas. Visų Sių elementų, t. y. monetų
[0017] įdėjimo modulio, monetų selektoriaus, monetų grąžinimo modulio nėra, kai telefonas dirba tik su kredito kortelėmis.
[0018] Duomenų indikatoriaus modulis specifinis tuo, kad priekinė skystojo kristalo indikatoriaus dalis yra uždengta vieno ar kelių sluoksnių pakankamo storio stiklu, išlaikančiu labai stiprius smūgius.
[0019] Numerių rinkiklis išsiskiria tuo, kad turi numerių rinkiklio mygtukų ant atitinkamo pagrindo specialiąją surinkimo sistemą, bOtent, bajonetinę sistemą, leidžiančią surinkti greitai ir paprastai, o po surinkimo mygtukai savo padėtyse fiksuojasi dėl jų prizminės daugiakampės formos, labiausiai tinka prizminės keturkampės formos mygtukai, o po to teisingoje padėtyje jie yra fiksuojami bendru dangčiu, kuriame yra langai, pagal formą, matmenis ir padėti sutampantys su minėtais mygtukais.
[0020] Abu moduliai - duomenų indikatorius ir numerių rinkiklio modulis, turi ilgus užpakalinius srieginius varžtus, kurie Įstatomi i viršutinio bloko viduje, tvirtinimo padėklo dugne, esanCias skyles, o padėklo kraStai specialiai suderinti su durelių vidiniu paviršiumi ir prisispaudžia prie jo, kai užveržiamos ant minėtų varžtų uždėtos veržlės, taigi tvirtinasi abu nurodyti moduliai.
[0021] Monetų grąžinimo modulis, i kuri monetos patenka iŠ monetų saugyklos, turi iŠ priekio atviro padėklo formą ir priekinį liuką su atsilenkiančiomis i vidų aukštyn durelėmis, be to, minėto padėklo dugnas turi buką kampą sudarančią pertvarą, esančią virS jo užpakalinės nuožulnios sienelės, i kurią atsiremia laisvasis durelių kraštas, kai jos atlenkiamos, norint pasiekti į jį įkritusias monetas. Faktiškai durelės, atsiremdamos į nurodytą nuožulnią pertvarą, uždengia padėklo virSų.
[0022] Visi Sie moduliai, ypatingai priekinės jų sienelės, yra padarytos iŠ ypatingai tvirtos medžiagos.
[0023] Toliau atkreiptas dėmesys J, atlenkiamų, turinčių kilpinių sujungimų, elementų pritaikymą, kai atsilenkimo aSių galai įsistato į sujungimo gaubtą ir fiksuojasi, jungiant vienus elementus su kitais elementais, papildydami juos forma ir uždengdami gaubtų kiaurymes.
[0024] Telefono aparato mechanizmą ir telefono ragelį jungiantis, ir atitinkamu būdu apsaugotas, kabelis iSeina iS viršutinio bloko Sone esančio įtaiso, kuris leidžia kabeliui maždaug 90° pokrypį, ir todėl kabelis nesugesdamas gali turėti patogią padėtį.
[0025] Viršutinio bloko durelės ir apatinio bloko durelės turi patikimų uždorių, daug rygelių, ir abiem atvejais atidaromos atitinkamu užraktu, esančiu bloko Šoninėje sienelėje, arba i S telefono stoties distanciniu badu, kai to reikalauja operatorius, esantis telefono budelėje. Būtina atkreipti dėmesį į apatinio bloko arba seifo atidarymo mechanizmo judančiąją svirtį, kuri, atlaisvinus kelis varžtus, stumia dureles, pradėdama jas atidaryti, kas nepaprastai įdomu, turint omenyje, kad paimti jas nėra už ko, o jų svoris dėl tvirtumo didelis.
[0026] Pagaliau pagal dar vieną iSradimo charakteristiką.
[0027] įdėtos į telefoną monetos nekrenta tiesiai į nurodytą apatinį bloką arba seifą, o krenta į monetų dėžę, esančią seife. Monetų dėžė pasižymi tuo, kad turi plombuojamą dangtelį, turintį mechanizmą, kuris, jei monetų dėžė yra seife, nustato kiaurymes taip, kad monetos iŠ viršutiniame bloke esančios atitinkamos monetų saugyklos kristų į dėžę, o kai nurodytą monetų dėžę išima, tai minėtas mechanizmas uždaro įėjimo kiaurymę, ir monetų dėžė tampa neprieinama. Tada reikia nuimti dangtelio plombą, kad būtų galima prieiti prie dėžėje esančių monetų.

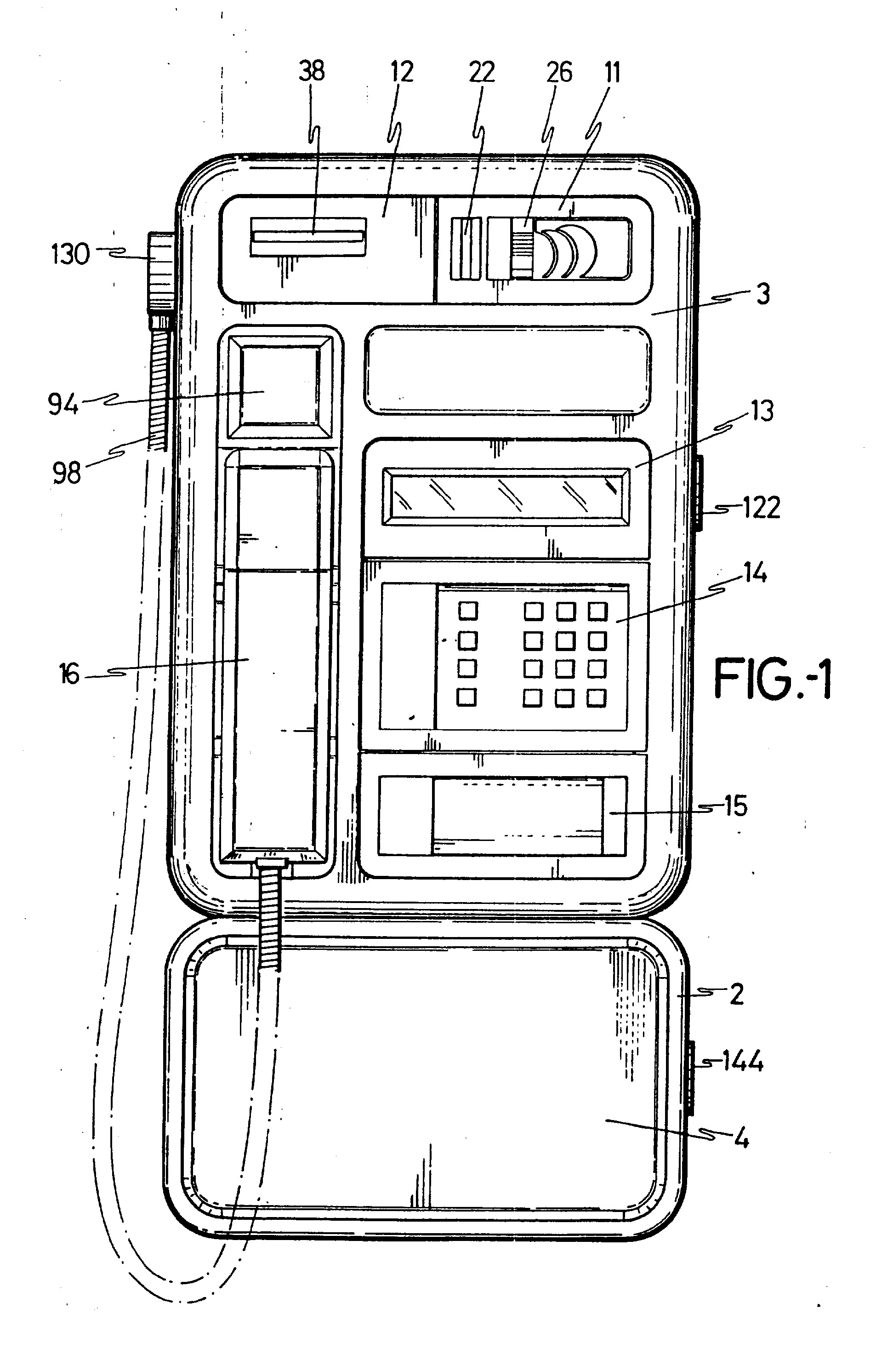

[0028] Kad papildytų apraSymą ir padėtų geriau suprasti išradimo objekto charakteristikas yra brėžiniai, kuriuose parodyta: Fig. 1 - išradime aprašomo visos sudėties viešojo telefono aparato priekinis vaizdas, t. y. tokio aparato, kuriame galima naudoti monetas ir kredito korteles, Fig. 2, 3, 4 ir 5 - viršutinio bloko durelių atitinkamos projekcijos, Fig. 2 parodyti langai, į kuriuos įstatomi telefono aparatą sudarantys atitinkami moduliai, Fig. 6 - aparato vaizdas i s Sono ir pjūvyje, schematiškai vaizduojantis modulių išsidėstymą,
[0029] Fig. 10 - monetų įdėjimo modulio CFig. 93 mygtuko pjOvio A-B linija detalus vaizdas, Fig. 11 - duomenų indikatoriaus modulio užpakalinis
[0030] Fig. 12 - duomenų indikatoriaus modulio pjūvis C-D linija CFig. 113, Fig. 13 - indikatoriaus modulio ir numerių rinkiklio modulio surinkimo vidinio bloko durelėse Šoninis vaizdas, Fig. 14 - numerių rinkiklio modulio pjQvio E-F linija Cvertikalioji mygtukų ei163 vaizdas, Fig. 15 - numerių rinkiklio modulio priekinis vaizdas, Fig. 16 - visas numerių rinkiklio modulio užpakalinis vaizdas, Fig. 17, 18 ir 19 - numerio rinkiklio mygtukų tvirtinimo elementų priekinis vaizdas ir Šoniniai vaizdai, Fig. 20 - vieno iŠ mygtukų apatinis vaizdas, Šoninis ir viršutinis vaizdas, Fig. 21 - tvirtinimo vietos pjūvio G-H linija CFig. 173 vaizdas, Fig. 22 - toks pat vaizdas kaip Fig. 21, tik su visais numerių rinkiklio darbinį režimą sudarančiais elementais. Fig. 23 - metalinio rėmo, ant kurio tvirtinamas Fig.. 17 kronšteinas, vaizdas,

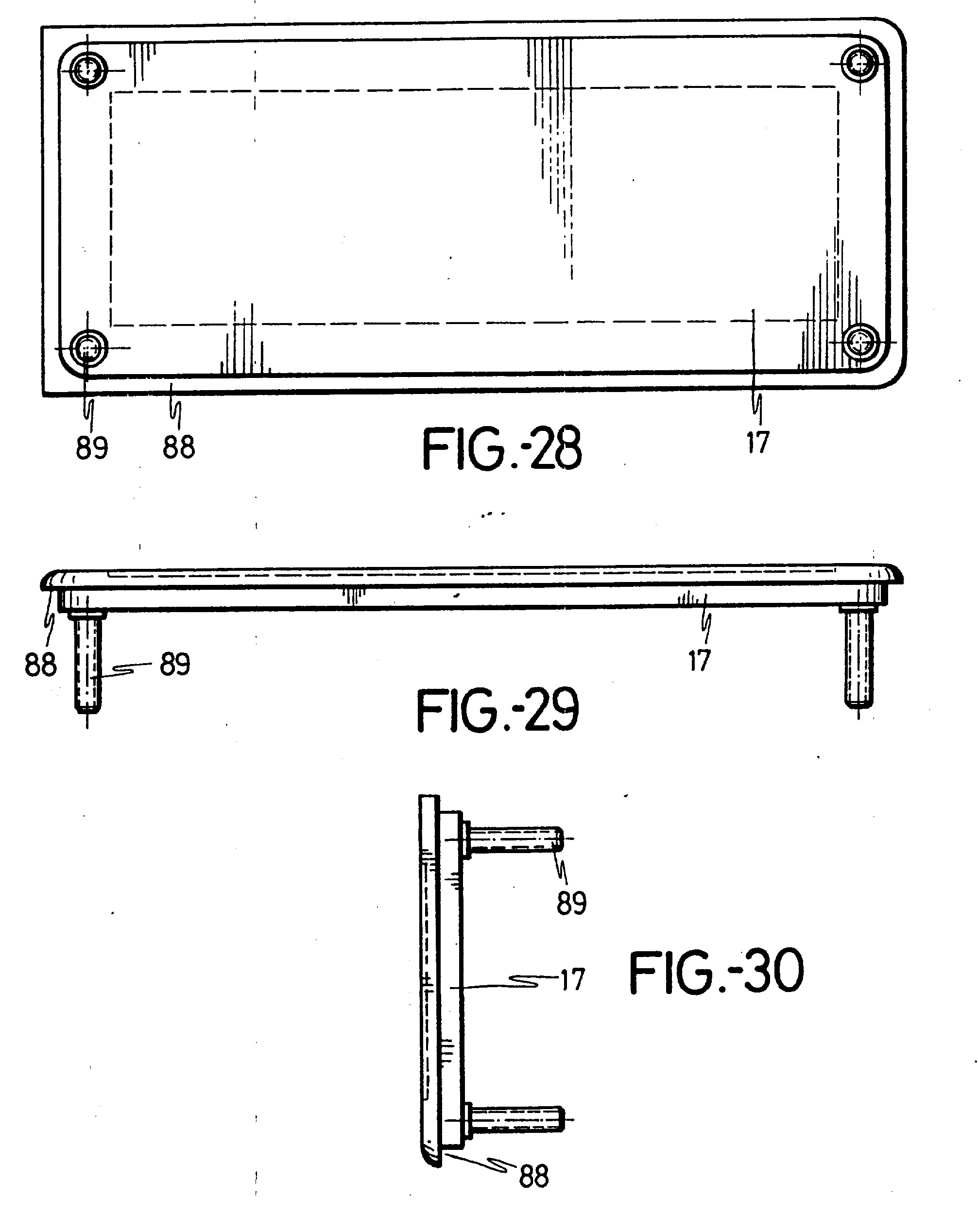

[0031] Fig. 25 — monetų grąžinimo modulio perspektyvinis vai zdas, Fig. 26 — projekcinis monetų grąžinimo modulio vaizdas, Fig. 27 - Fig. 26 pjūvio I - J linija Šoninė projekcija, Fig. 28, 29 ir 30 - kai nėra monetų grąžinimo modulio, lango dangtelio užpakalinis vaizdas ir dvi Šoninės
[0032] Fig. 31 - telefono ragelio pakabinimo modulio priekinis vaizdas, Fig. 32 - modulio CFig. 313 K-L linija pjūvio vaizdas, Fig. 33 - užpakalinis modulio CFig. 313 vaizdas, Fig. 34 - padidintas modulio Fig. 31 vaizdas svirties, veikiančios atitinkamą jungiklį, lygyje, Fig. 35 — detalės CFig. 343 užpakalinis vaizdas, Fig. 36 - detalės CFig. 35} pjūvio M-N linija vaizdas, Fig. 37 - telefono ragelio pakabinimo modulio priekinis vaizdas pakartotino iškvietimo mygtuko lygyje, Fig. 38 - detalių CFig. 373 užpakalinis vaizdas, Fig. 39 - detalių CFig. 383 pjūvio O-P linija Šoninis vai zdas, Fig. 40 - viršutinio bloko durelių uždarymo mechanizmo Šoninis vaizdas, Fig. 41 - apsaugoto kabelio, jungiančio virSutinį bloką ir telefono ragelį, iSėjimo mechanizmo priekinis vaizdas, Fig. 42 - mechanizmo CFig. 413 pjttvio R-S linija vai zdas, Fig. 43 - apatinio bloko arba seifo durelių uždarymo mechanizmo Šoninis vaizdas. Fig. 44 - seife esančios monetų dėžės dangčio su blokavimo mechanizmais vaizdas, Fig. 45 - dangčio CFig. 443 pjūvio T—U linija vaizdas, Fig. 46, 47, 48 - mechanizmo CFig. 443 padėčių seka, įstatant ir ištraukiant monetų dė2ę. Fig. 1 ir Fig. 6 matome, kad išradime nagrinėjamas vieSasis telefono aparatas turi du nepriklausomus blokus 1 ir 2, kurie gali bati uždėti vienas ant kito ir pritvirtinti įprastomis priemonėmis, be to, bloke 1 yra operatyvinis telefono mechanizmas, o bloke 2 yra seifas, kuriame palaipsniui kaupiasi monetos. Jis yra nereikalingas, kai aparatai dirba tik su kredito kortelėmis. Priekinė bloko dalis turi prizminės stačiakampės keptuvės formą su į vidų nukreipta ertme, dureles 3, užimančias visą bloko 1 priekinę dalį, o seifas 2 turi priekines dureles 4, nesujungtas su priekinio bloko durelėmis.

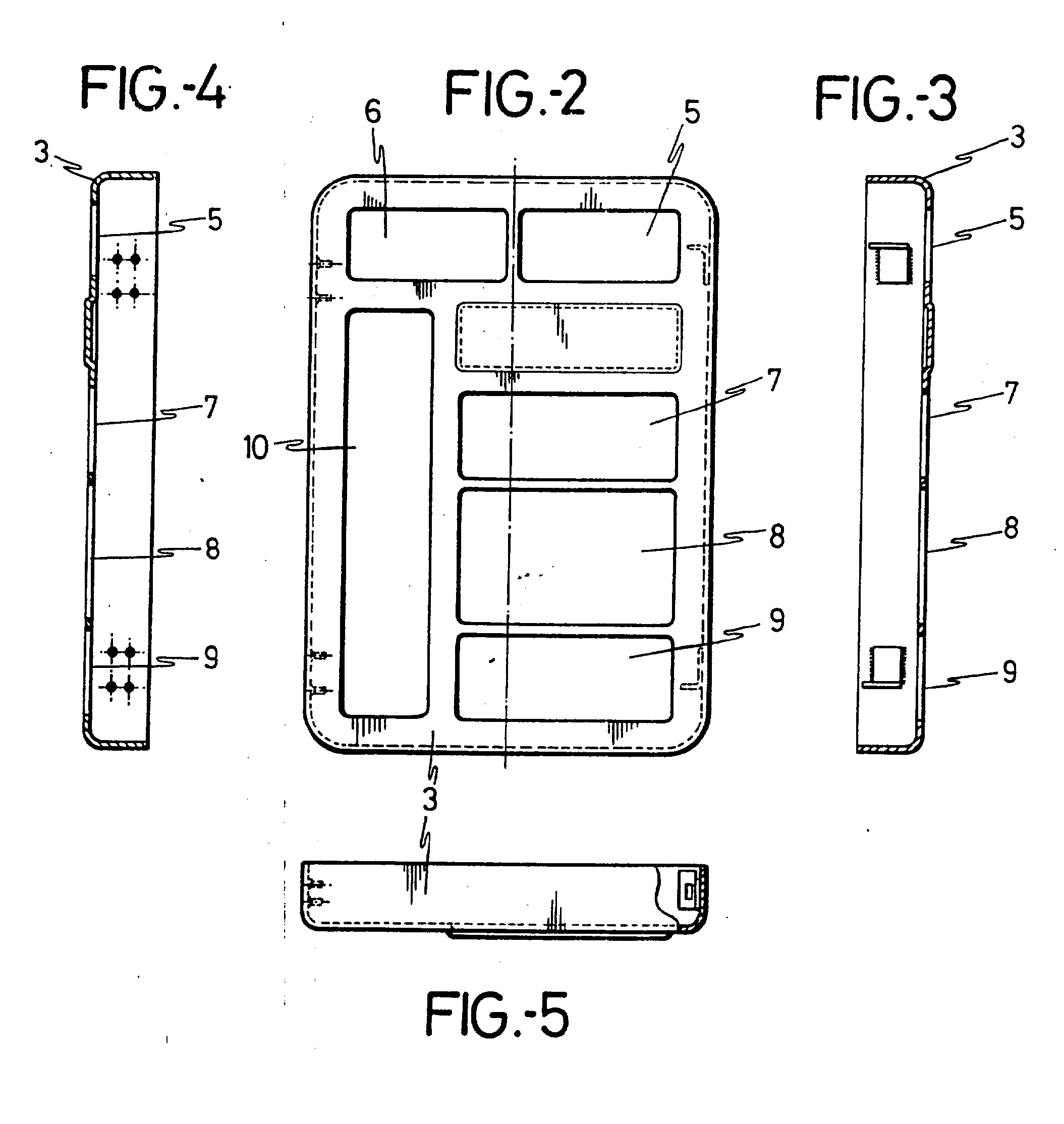

[0033] Viršutinės durelės 3 turi Fig. 2 parodytus langus 5, 6, 7, 8, 9 ir 10, 4 kuriuos įsistato atitinkami moduliai, būtent monetų įdėjimo modulis 11C5D, kredito kortelių įstatymo modulis 12C 62) , duomenų indikatoriaus modulis 13C7> , numerių rinkiklio modulis 14C8D, monetų grąžinimo modulis 15C9D ir telefono ragelio pakabinimo modulis 16C 10D , o kai nėra kurio nors modulio, pavyzdžiui, nėra modulio 12, t. y. kai telefonas dirba tik su monetomis, arba modulio 11 ir 15, t. y. kai telefonas dirba tik su kredito kortelėmis, tai moduliai pakeičiami juos atitinkančiais dangteliais, tokiais kaip dangtelis 17, detaliai parodytais Fig. 28-30.

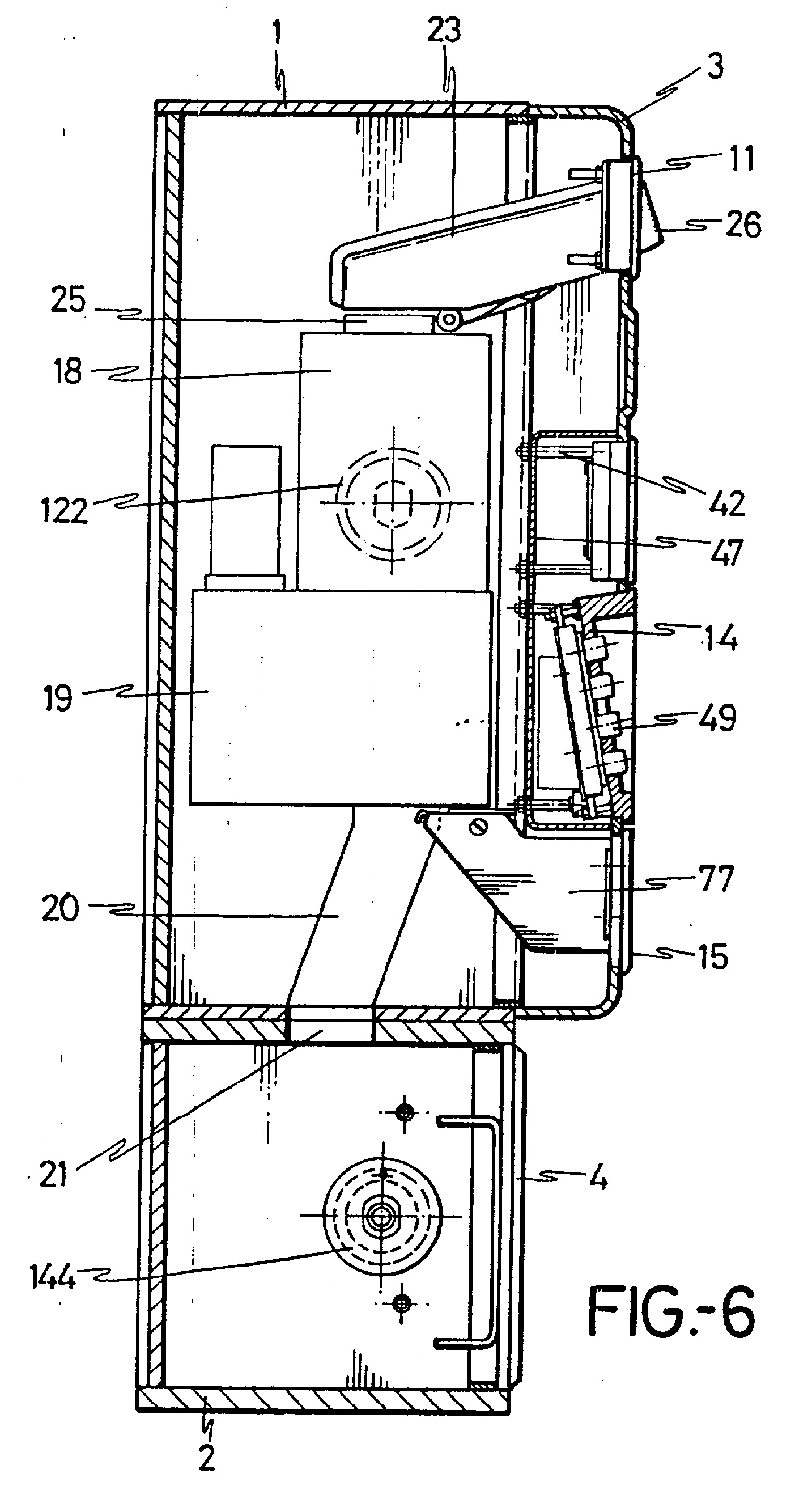

[0034] Be to, kaip parodyta Fig. 6, bloke 1 po monetų įdėjimo moduliu 11 yra bet kuris žinomo tipo monetų selektorius 18, po juo - monetų saugykla 19, kurioje yra saugomos į telefoną įdėtos monetos, ir i S kurios telefono pokalbio metu jos palaipsniui kanalu 20 krenta į seifą 2, tam ties kanalu 20 blokai 1 ir 2 turi viena prieS kitą esančias kiaurymes 21, o, pokalbiui pasibaigus, monetų saugykloje 19 likusios monetos patenka į monetų grąžinimo modulį 15, esantį po monetų saugykla 19.
[0035] Monetų įdėjimo modulyje 11 su tuo pačiu poziciniu numeriu 11 yra plokštelė, su esančiu joje plySiu 22 monetoms įdėti, be to, kad būtų patogiau įdėti monetas, plyšys yra gerokai praplatintas. Plyšys 22 jungiasi su kanalu 23, kurio Šoninės sienelės suplotos ir turi nuolydį žemyn atgal, todėl monetos rieda žemyn kanalu 23 link iSėjimo 24, parodyto Fig. 7 ir Fig. 8, esančio prieS monetų selektoriaus 18 įėjimą 25 C2r. Fig. 63.
[0036] Gerai žinoma, kad įprasti monetų selektoriai turi paslankią Soninę pertvarą įstrigusioms monetoms atpalaiduoti. Kad veiktų Sią Šoninę pertvarą, monetų įdėjimo blokas 11 turi mygtuką 26, taip pat įstatytą į priekinę panelę, kuris gali pasisukti, o mygtuko viršutinė dalis padaryta kaip •'tildė" su išplatinimu 27 Šonuose, sudarančiu dvi cilindrines, diametraliai priešingas aSis. Mygtukas įstatytas į užpakalinę plokštelės 11 dalį ir tai detaliai pavaizduota pjūvyje Fig. 10, o užpakalinis dangtelis 28 yra pritvirtintas prie plokštelės 11 varžtais 29, išlendančiais iŠ plokštelės 11 ir turinčiais užlenktų juostelių 30, į kurias įstatyti skersai išplatinti 27 galai Ckaip matyti Fig. 8D , be to, užpakalinis dangtelis 28 yra faktiškai kronšteinas, prie kurio .yra pritvirtintas plokščias monetų kanalas 23.

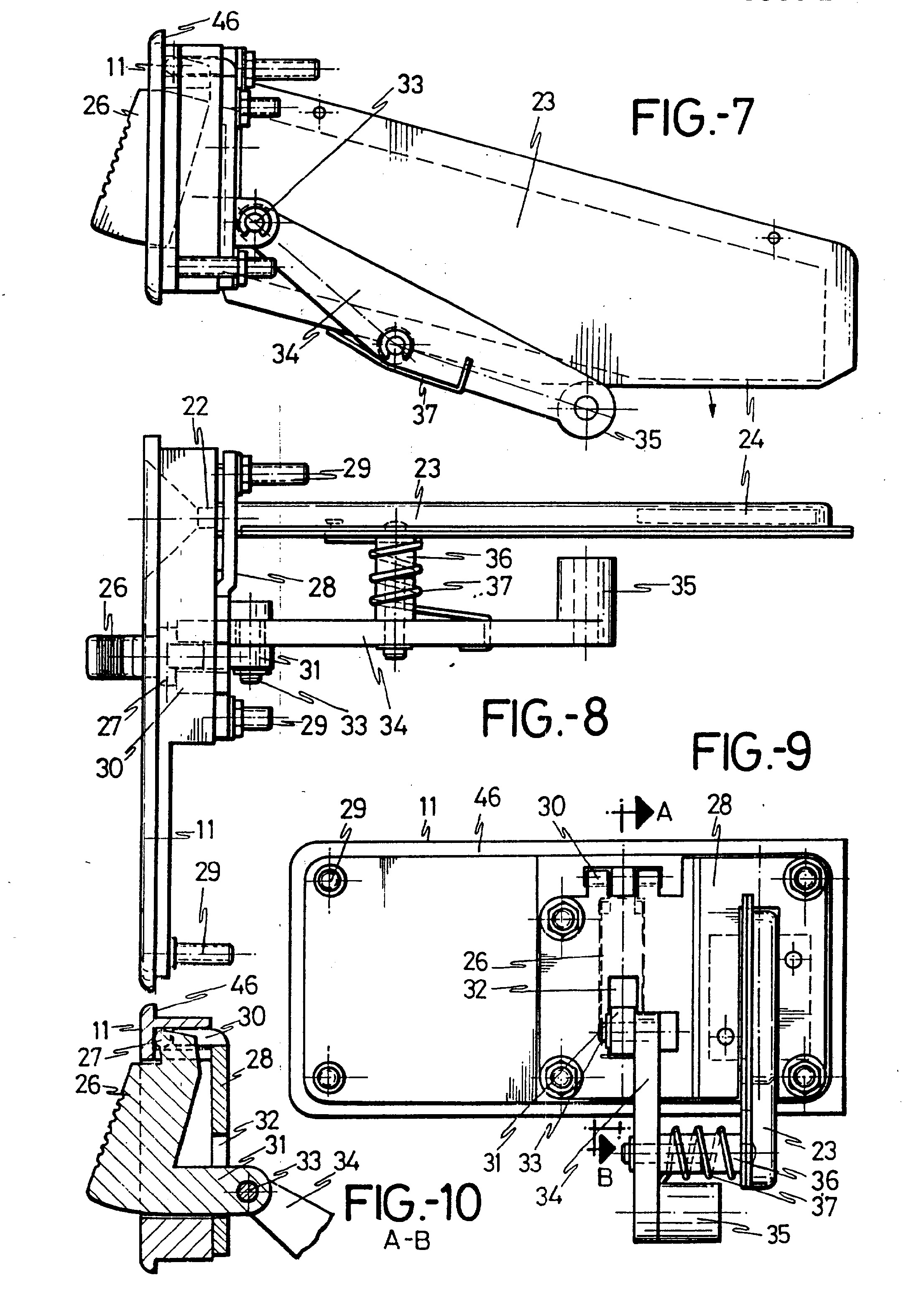

[0037] Nuspaudus mygtuką 26, jis pasisuka sukimosi ašies 27 atžvilgiu, be to, Jis turi užpakalinę iSkySą 31, įstatytą į angą 32 dangtelyje 28, o iSsikiSęs galas per velenėlį 33 Šarnyru sujungtas su svirtimi 34, kurios laisvasis galas turi plaktuką 35, kuris suduoda į monetų selektoriaus paslankios pertvaros atsilenkiančią svirtį. Svirtis 34 sukasi apie jos viduryje esančio veleno 36 aSį, o velenas yra pritvirtintas prie plokščio monetų kanalo 23. Ant veleno užmauta spyruoklė 37, grąžinanti svirtį 34 po to, kai ji, nuspaudus mygtuką 26, atsilenkia.
[0038] Kredito kortelių įstatymo modulio 12 priekinėje panelėje yra plySys 38, už kurio yra korteles skaitantis įrenginys, pritvirtintas prie plokštelės 12 vidinio paviršiaus, turinčio varžtų, panaSių į plokštelės 11 varžtus, kuriais moduliai tvirtinami prie durelių 3 veržlėmis. Duomenų indikatoriaus modulis 13 turi labai tvirtą rėmą 13 ir langą 39, per kurį matosi įprasto tipo skystojo kristalo indikatorius su viengubu ar daugiasluoksniu apsauginiu stiklu 40, kuris yra maksimaliai mechaniškai atsparus. Kaip smulkiai pavaizduota Fig. 12, pagal metalinio rėmo 13 perimetrą yra laiptelis, ant kurio dedamas stačiakampis guminis tarpiklis 41 stiklui 40 prilaikyti, be to, iŠ vidaus pusės palei perimetrą išlenda srieginiai varžtai 42, kuriais rėmas tvirtinamas prie telefono aparato viršutinio bloko 1 dangtelio 3. Tais pačiais varžtais yra tvirtinamas ir užpakalinis, geriausiai plastmasinis, stiklą 40 laikantis rėmas 43, o prie jo tvirtinama spausdinta plokštė 44 su skystųjų kristalų ekranu 45, esančiu už apsauginio stiklo 40.

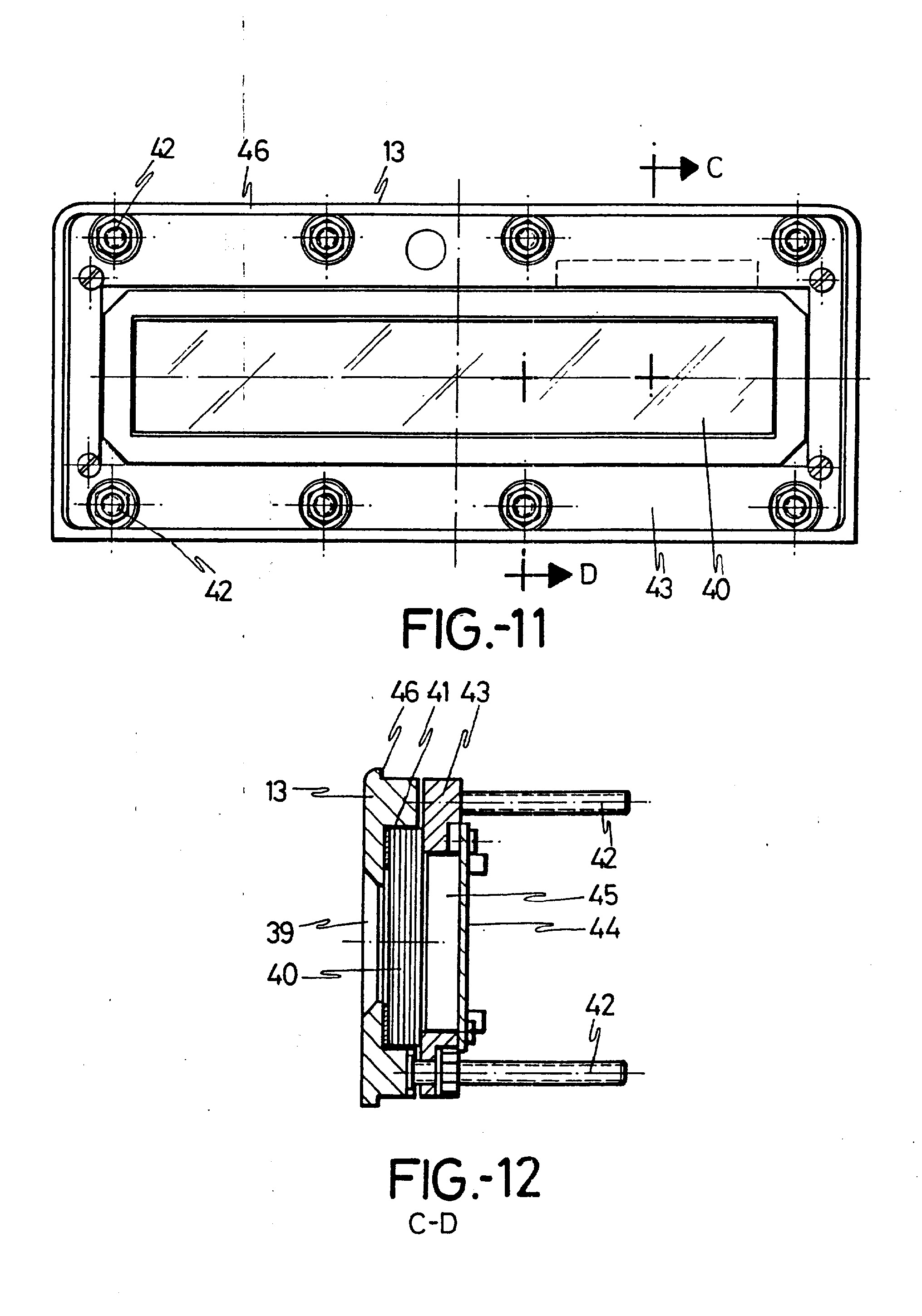

[0039] Duomenų indikatoriaus modulis 13 taip pat-, kaip žemiau nagrinėjamas numerių rinkiklio modulis 14, yra tvirtinamas prie telefono aparato viršutinio bloko 1 durelių 3, įstačius juos į atitinkamus langus 7 ir 8 iki atsirėmimo palei perimetrą 46 ir panaudojus padėklą 47, kuris kraštais remiasi i vidini durelių paviržių, o per padėklą pralenda varžtai 42, ant kurių išoriniame padėklo paviršiuje 47 užsuktos veržlės 48.

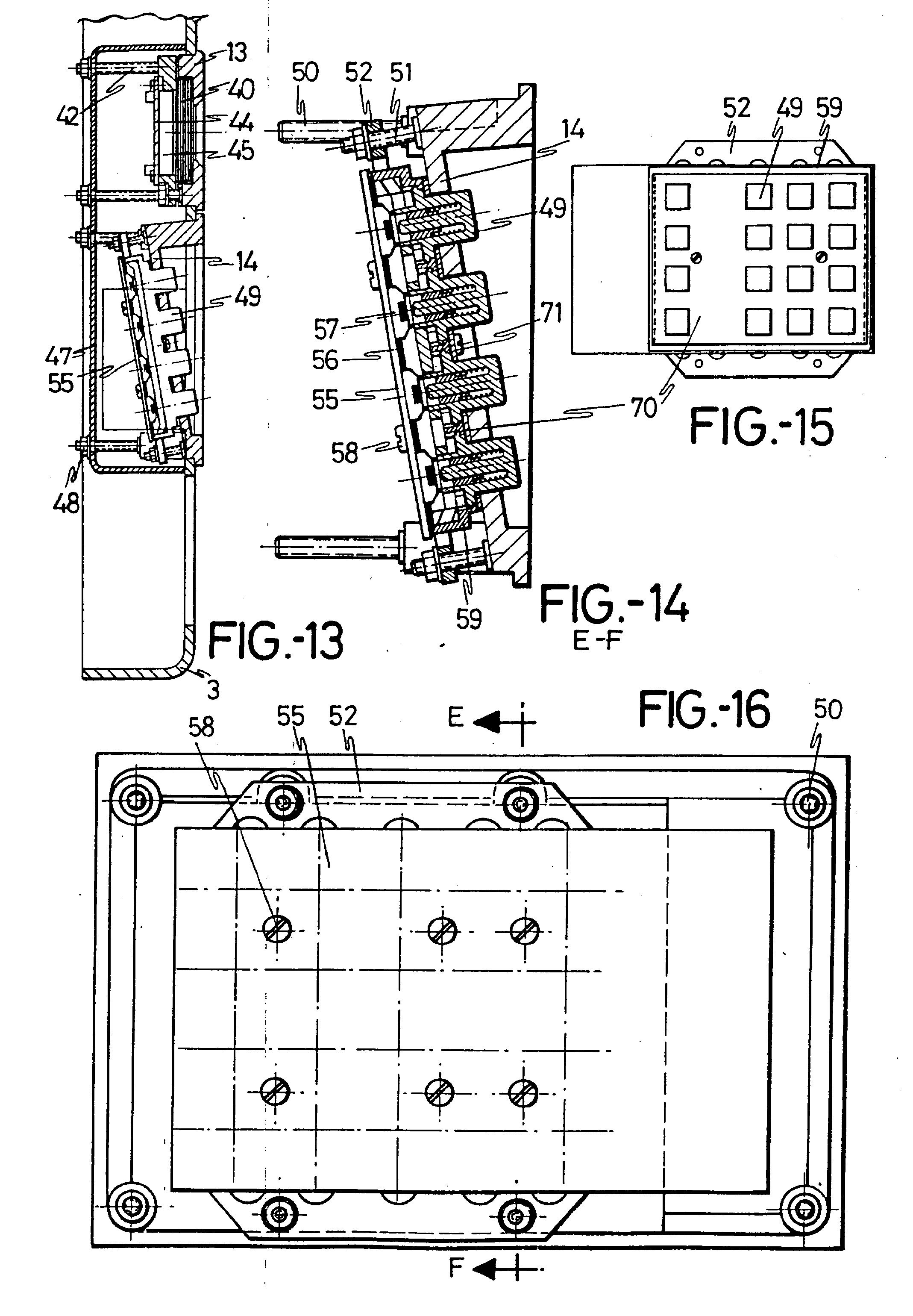

[0040] Numerių rinkiklio modulis 14 taip pat turi labai tvirtą plokštę 14, kurios vidurinė dalis Siek tiek nuožulniai įleista, o tai gerai matyti Fig. 14, o jos dugne yra skylės, pro kurias išlenda numerių rinkiklio mygtukai 49.
[0041] Jei smulkiau, tai plokštė 14 be varžtų 50, tokių kaip indikatoriaus modulio varžtai 42, kuriais numerių rinkiklio modulis tvirtinamas prie padėklo 47, turi dar 4 atgal išlendančius varžtus 51 metaliniam rėmeliui 52 fiksuoti, kuris detaliai parodytas Fig. 23 ir 24,ir turi skyles 53, į kurias įsistato numerių rinkiklio atitinkami mygtukai 49. Rėmelis įsistato tarp elektroizoliacinio kronšteino 59 ir spausdintos plokštės 55. Priekinis plokštės 55 paviršius turi elastiną membraną 56 su sektoriais iŠ laidžios gumos 57, esančiais prieS mygtukus 49, kurie, nuspaudus atitinkamą mygtuką, sujungia žymėtąsias grandines. Visos Sios dalys karietiniais varžtais 58 pritvirtintos prie izoliacinio kronšteino 59 Cdetaliai parodyta Fig. 17-2 O, be to, kronšteine kiekvienam mygtukui yra padaryti lizdai 60, turintys cilindrinės formos skyles su dviem priešingose pusėse esančiomis iSkySomis 61, kurios laiko centrinę įvorę 62. esančią kreipiamąja atitinkamo mygtuko asiniam kotui 63, o spyruoklė 64 remiasi į nurodytos įvorės 62 priekinę dalį ir yra vidinėje mygtuko 49 ertmėje bei spaudžia mygtuką atgal, t.y., nuspaudus mygtuką, spyruoklė grąžina jį atgal. Kiekvienas mygtukas 49 C detal i ai parodytas Fig. 2CD yra daugiakampės prizminės formos, tuščiaviduris, i S priekio uždaras, kuris be minėto asinio koto 63 turi cilindrinį kaklelį 65, juosiantį įvorę 62. Prizminio mygtuko 49 ir cilindrinio kaklelio 65 sandūroje yra du priešpriešais esantys plokšti išplatinimai 66, turintys apskritiminės trapecijos su 90° kampu viršūnėje formą, be to, kiekvienas iŠ jų turi radialines iSkySas 67, esančias diametraliai priešingose pusėse, tokias kaip nedidelius radialinius kronšteino 59 lizdo 60 išplatinimus 68, leidžiančius įstatyti mygtukus, ir jie dėl tvirtinimo bajonetine sistema paprastu pasukimu yra fiksuojami apibrėžtoje padėtyje, t. y. paspaudus mygtuką 49 aSies kryptimi ' nugalint spyruoklės 64 pasipriešinimą ir sutapdinant Šonines iSkySas 67 su plyšiais 68, po to pasukant išilgai vidinių iSėmų 69, kuriose yra nurodyti plyšiai 68 Ctai aiškiai parodyta Fig. 173. Po surinkimo kronšteine 59 mygtukai 49 fiksuojami numatyta plokštele arba papildomu dangčiu 70, turinčiu daugiakampių kiaurymių, jų skaičius, vieta ir forma sutampa su mygtukų 49 skaičiumi ir vieta. Plokštelė varžtais 71 taip pat yra tvirtinama prie kronšteino 59 ir fiksuoja mygtukus, neleisdama jiems pasisukti ir iškristi, nepaisant bajonetinio
[0042] Plokštelės ar dangčio 70 langai forma, matmenimis ir padėtimi taip pat sutampa su priekinės panelės 14 langais, per kuriuos mygtukai 49 iSsikiSa į išorę, bet reikia atkreipti dėmesį į faktą, kad tada, kai kronšteinas 59 turi atitinkamiems mygtukams 49 maksimalų skaičių lizdų 60, plokštelė arba dangtis 70 turi turėti tuos pačius langus kaip ir priekinė panelė 14, t. y. priekinė matoma panelė yra modulio apsauginis elementas ir gali turėti tokį patį arba mažesnį kiekį langų, bet atitinkantį mygtukų kiekį, numatytą telefonui kiekvienu atveju, priklausomai nuo.konkretaus darbo ypatumų, numatytų duotam telefono aparatui.
[0043] Monetų grąžinimo modulis 15 turi priekinį rėmą taip pat 15, kurio laiptuotas užpakalinis paviršius 73 įsistato į viršutinio bloko dangčio 3 langą 9 pagal perimetrą, o rėme 15 yra didelis langas 74, normaliai uždarytas durelėmis 75, virSuje pasisukančiomis apie aSį 78.
[0044] Prisukta prie rėmo 15 užpakalinio paviršiaus ir fiksuota dviem Šoninėmis iSkySomls 76 dėžė 77 sudaro tiesaus, trapecinio, apversto profilio konteinerį arba lovį, atvirą iŠ viršaus ir iŠ priekio, kuriame yra minėtas langas 74.
[0045] Tikslinga atkreipti dėmesį į ta;i , kad detalės 75, sudarančios konteinerio dureles, viršutinė cilindrinė briauna turi dvi cilindrines iskyžas 78, sudarančias pasisukimo aSį, kuri įstatyta į iSėmas arba laiptelius 79, esančius dėžės 77 šoninių sienelių viršutiniuose priekiniuose kampuose, gerai matomuose Fig. 25, o atidarymo kryptimi durelės 75 fiksuojamos įstačius modulį 4, priekinių durelių 3 langą 9, kadangi lango 9 kraštas uždengia išėmą arba laipteli, 79, kuriame yra aSis 78.
[0046] Moduliui tvirtinti durelėse, kaip ir prieš tai buvusiu atveju, yra numatytos keturios srieginės smeigės 80, esančios užpakaliniame rėmo 15 paviršiuje, arčiau jo kampų. Tikslinga atkreipti dėmėsi, taip pat į monetų grąžinimo modulyje numatytą plokštelę 81, esančią virS konteinerio užpakalinės nuožulnios sienelės 82, kuri Ckaip parodyta Fig. 273 taip pat nuožulni, bet mažesniu nuolydžiu. Be to, plokštelė 81 turi du Šoninius sparnus 83, atlenktus į virSų, o po to į išorę, kad pritvirtintų ją prie dėžės 77 varžtais 84 sparnų 83 laisvose ir plačiose skylėse 85, leidžiančiose plokštelei 81, kurios užpakalinis viršutinis kraStas užlenktas žemyn, šiek tiek pasislinkti tam, kad batų galima priderinti prie dėžės 77 užpakalinio viršutinio sienelės 82 krašto, o plokštelės priekinis apatinis kraStas turi plačią ir negilią išpjovą 87, į kurią atsiremia apatinis durelių 75 kraStas, kai, spaudžiant jas į vidų, jas atidaro.

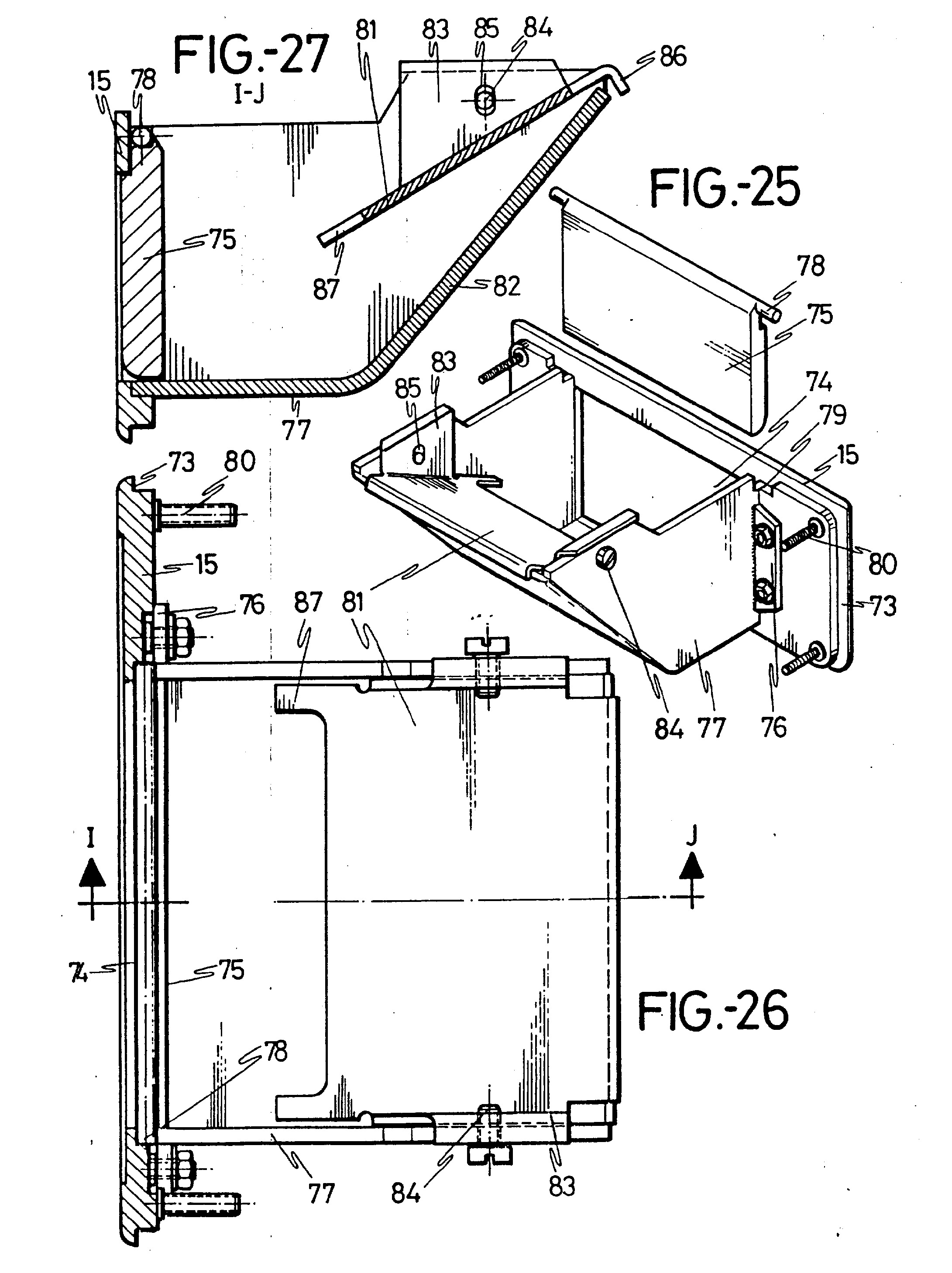

[0047] Tokiu badu, kaip parodyta Fig. 27, monetos krenta ant plokštelės 81, gerokai nutolusios nuo durelių 75, ir patenka ant konteinerio dugno 77. Kad pasiektume monetas, reikia i vidų atlenkti dureles 75, o jos, atidengdamos dugną, kartu su plokštele 81 patikimai užtveria telefono aparato vidų. Dėl plačių skylių 85 plokštelė 81 yra paslanki ir, monetoms įstrigus, galima pabelsti per plokštelę.
[0048] Kaip aukščiau pasakyta, jei telefonas turi dirbti tik su kredito kortelėmis, tai nėra monetų grąžinimo modulio ir langas 9 yra uždengtas Fig. 28-30 parodytu dangčiu 17, kuris yra stačiakampė plokštė, forma ir matmenimis sutampanti ir pagal perimetrą 88 vidiniu laipteliu įstatyta į langą 9, o srieginiais varžtais 80, esančiais užpakaliniame jos paviršiuje, patikimai tvirtinama prie telefono aparato viršutinio bloko 1 durelių 3, kaip ir anksčiau buvusiais atvejai s.

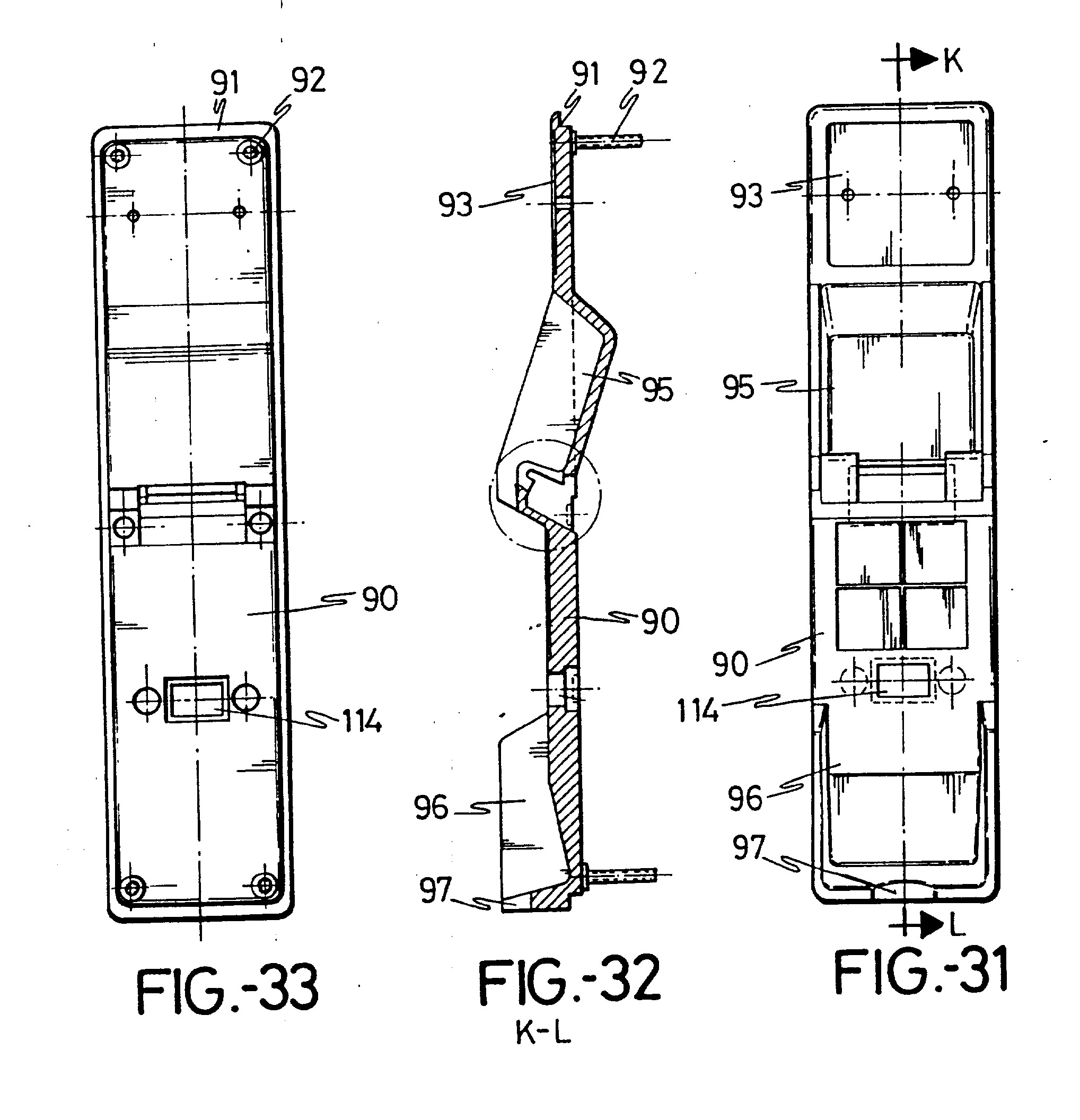

[0049] Pagaliau telefono aparato virSutinio bloko 1 priekinių durelių 3 langas 10 yra skirtas, Fig. 31-36 aiškiai parodytam, telefono ragelio 16 pakabinimo moduliui 90. Modulis turi stačiakampę plokštelę 90, su tokiu pat laipteliu pagal perimetrą 91. kaip ir pirmesni blokai, kad botų galima įstatyti langą 10, ir tokius pat tvirtinimo varžtus 92.
[0050] Plokštelė 90 turi viršutinį sektorių 93, prie kurio varžtais tvirtinamas papuošimas 94, po juo yra įdubimas 95, forma ir dydžiu tinkamas telefono ragelio 16 ausinei, o apatinė plokštelės dalis turi priekinį pailginimą 96, sudarantį lizdą telefono ragelio 16 galui, būtent, mikrofonui, su plySiu 97 telefono kabeliui 98.

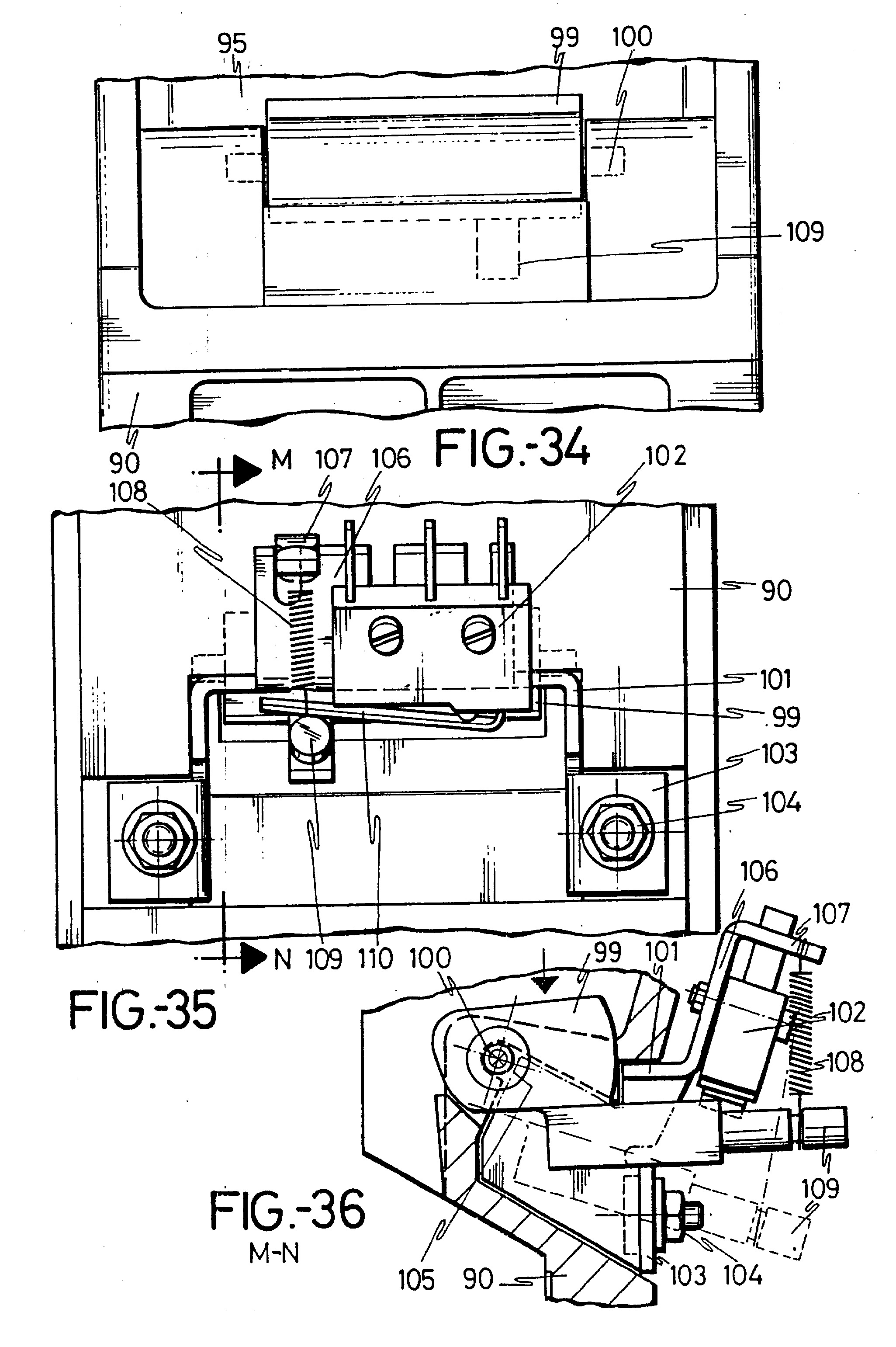

[0051] Apatinis įdubimo 95 kraStas turi didelį laiptelį ir jame langą su maža svirtimi 99, kuri visiškai uždengia nurodytą langą ir yra padaryta iŠ labai stipraus metalo, kaip ir Sio modulio plokštelė 90 bei visų kitų modulių plokštelės. Svirtis 99 turi dvi mažas cilindrines Šonines iSkySas 100, sudarančias svyravimo aSį, įstatomą į užpakalinius plokštelės 90 tarpus, uždengtus kronšteinu 101, prie kurio tvirtinamas telefono ragelio pakabinimui jautrus mi krojungiklis 102, o kronšteinas yra U pavidalo plokštelė, kurios Šoninėse Sakose yra galinės iSkySos 103, kuriomis kronšteinas tvirtinamas prie plokštelės 90, užsukus, ant iS plokštelės išlindusių varžtų, veržles 104. Plokštelės Šoninės Sakos priekinės virSCtnės 105 uždengia Ckaip parodyta Fig. 363 aSies 100 gaubto tarpus, o vidurinė plokštelės dalis gerokai siauresnė už Šonines ir išlenda per užpakalini kraštą, tuo paCiu metu išlenkta aukStyn kaip pailginimas 106, prie kurio faktiškai tvirtinamas mikrojungiklis 102, be to, Sis pailginimas 106 turi dar vieną pailginimą 107 su ertme, kurioje tvirtinamas vienas galas spyruoklės 108, jungiančios kronšteiną 101 su svirtimi 109, kuri yra svirties 99 dalis ir faktiškai nuspaudžia mikrojungiklio svirtį 110.

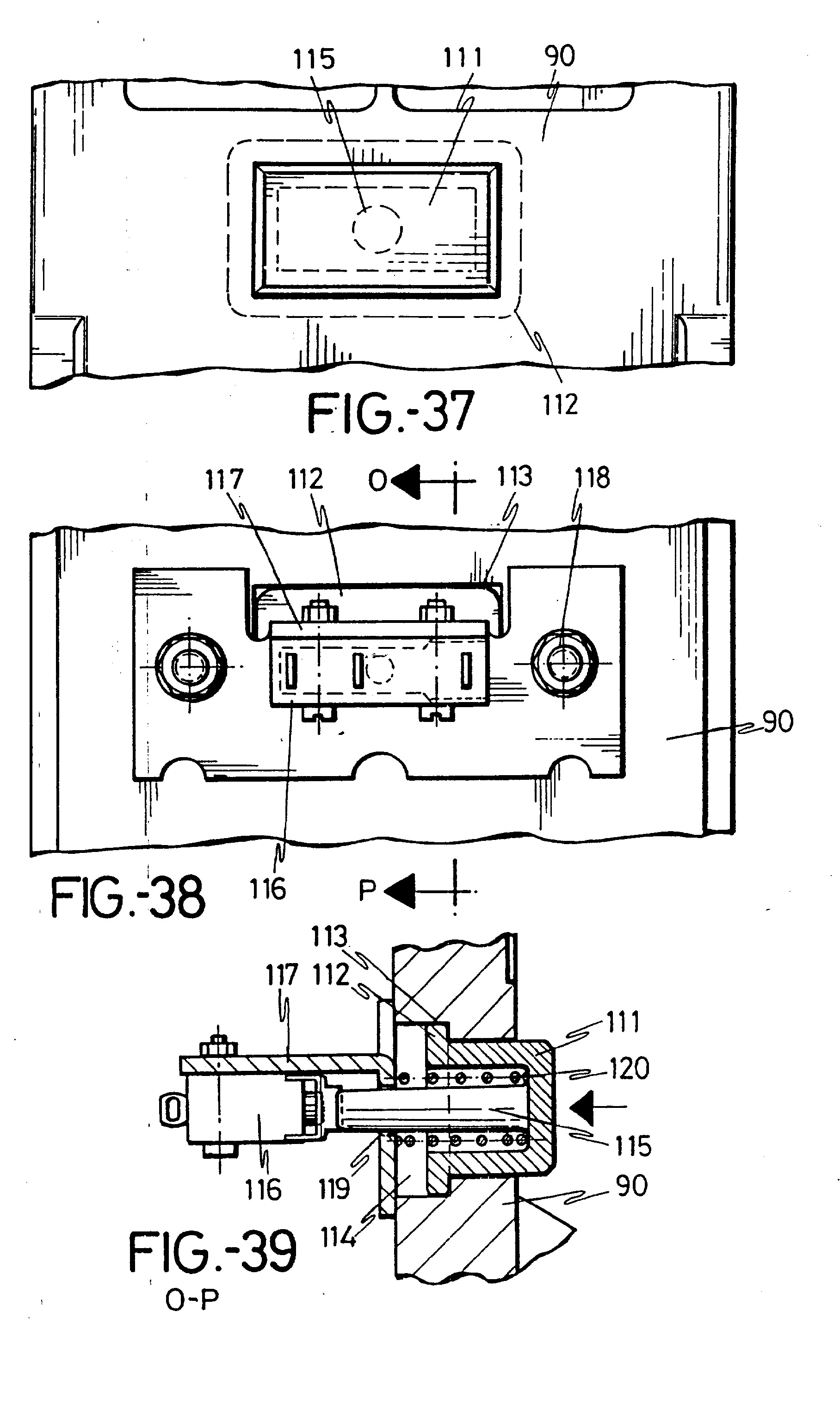

[0052] Pakartotinio iškvietimo mygtukas 111, . parodytas Fig. 37-39, yra įtvirtintas žemiau toje pačioje plokštelėje 90. Tiksliau, Sis mygtukas 111 yra tuščiaviduris, kurio vidinė pusė atidengta. Pagal jo perimetrą 112 yra sparnas, kuris atsiremia į laiptuoto perimetro 113 kiaurymę 114, esančią telefono ragelio pakabinimo modulio plokštelėje 90, be to, minėtas mygtukas 111 turi aSinį kotą 115, kuris veikia mi krojungikl į 116, pritvirtintą prie kampo pavidalo kronšteino 117, prisukto prie plokštelės 90 užpakalinės sienelės srieginiais varžtais 118 iŠ abiejų kiaurymės Carba lango) 114 pusių. Be to, kaip parodyta Fig. 39, kronšteinas 117 uždengia beveik visą langą 114 ir turi kotui 115 pralįsti skylą 119 bei kartu yra atrama spyruoklei 120, o spyruoklė
[0053] spaudžia, mygtuką Iii, kol mygtuko flanSas 112, kaip parodyta

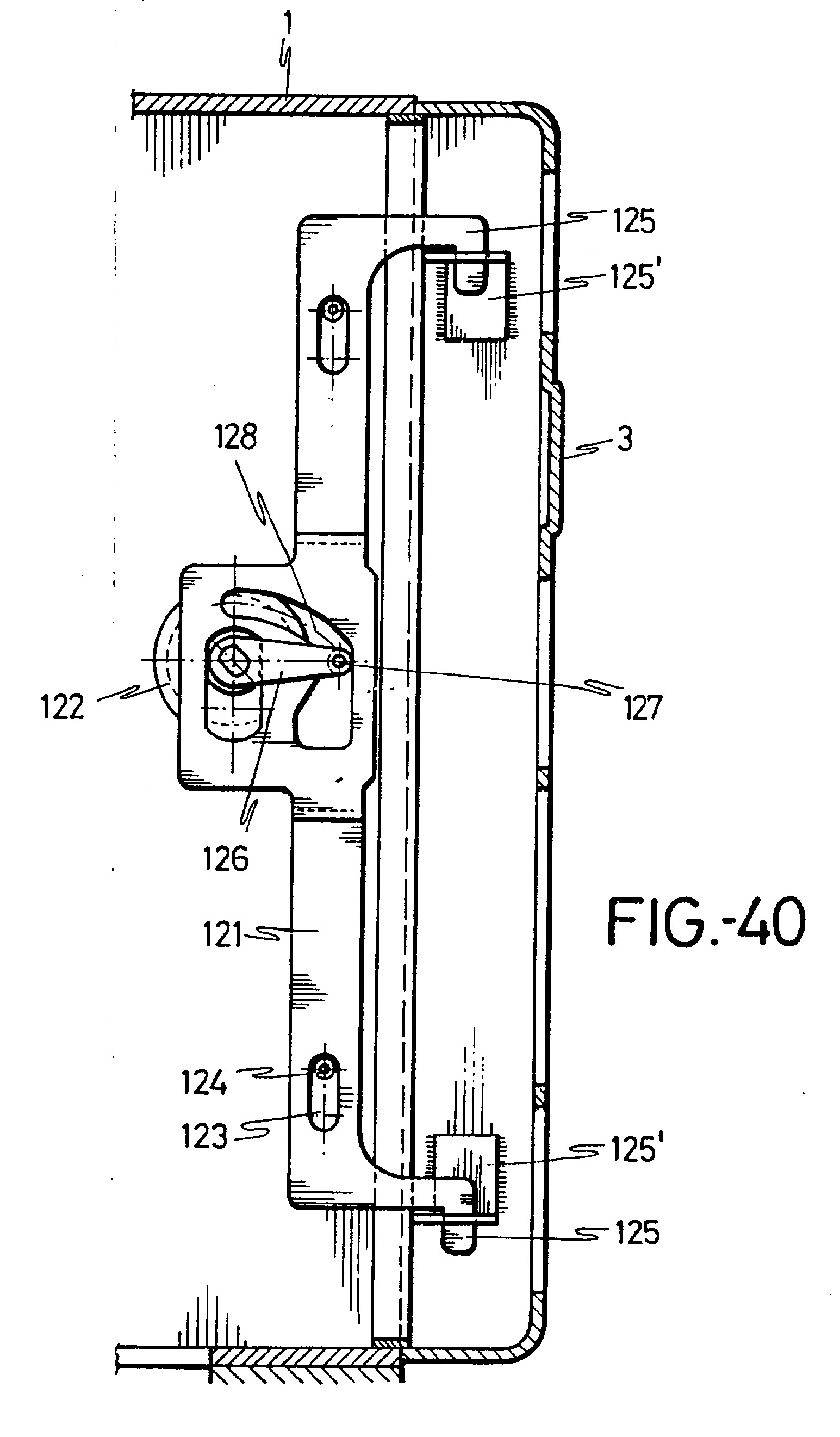

[0054] Telefono aparato viršutinio bloko 1 vyriais pritvirtintos durelės 3 turi saugos užraktą 121, kuris sąveikauja su uždarymo mechanizmu 122, prieinamą, kaip parodyta Fig. 1, iŠ vienos bloko Šoninės sienos pusės. Užraktas yra dvigubas, turi slankiklį 121 su plačiomis skylėmis 123, kaip kreipiamosiomis iSkySomis 124, esančiomis viršutinio bloko Šoninėje sienelėje. Slankiklio galai 125 įeina į durelių 3 kampuočių 125' kilpas, o galus - skląsčius kilnoja kotas 126, kuris sujungtas su uždarymo mechanizmo velenėliu 127, judančiu slankiklio 121 viduryje esančioje plaCioje angoje 128.
[0055] Batina atkreipti dėmesį į faktą, kad užraktas gali turėti papildomą blokavimą, valdomą iŠ telefono stoties, sujungtos su telefono aparatu. Be išankstinio leidimo ir signalo iS telefono stoties telefono aparato neatidarys net stoties personalas.

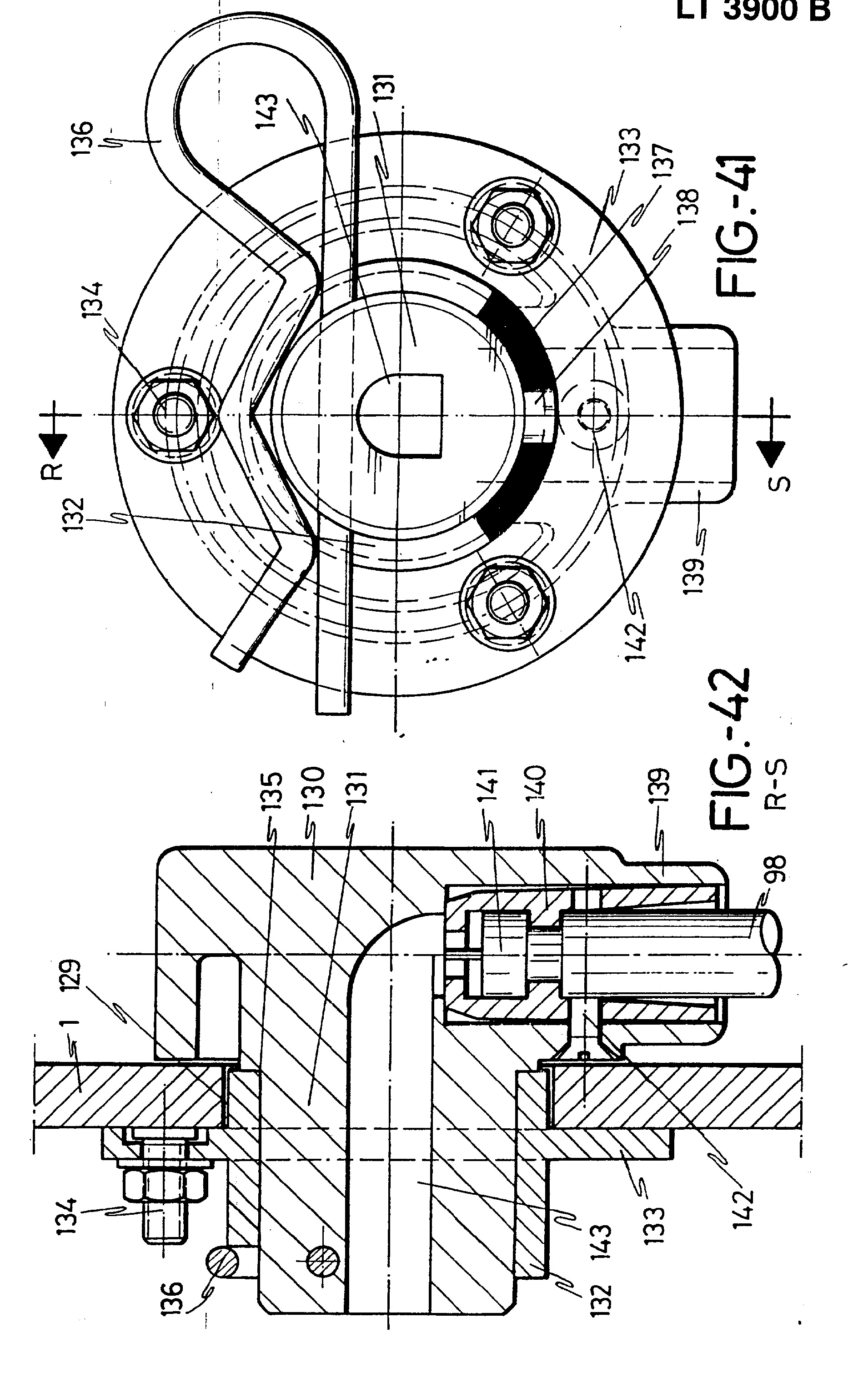

[0056] Telefono ragelį 16 ir aparatą jungiantis ekranuotas telefono kabelis 98 įeina į aparato viršutinį bloką 1, tiksliau, į vieną iŠ bloko Šoninių sienelių, o dėl kilpinio mechanizmo užduotose ribose galima keisti kabelio kryptį.
[0057] Tiksliau ir konkrečiau, bloko 1 Šoninė sienelė turi plaCią apvalią skylę 129, o į ją įstatyta, suderinta su bloko iSorine dalimi, detalė 130 yra padaryta iŠ to paties metalo kaip ir kiti išoriniai aparato elementai. Detalė 130 turi tuščiavidurį cilindrinį kaklelį 131, kuris yra įstatytas į bloko skylę 129 ir bloko 1 viduje bendra ašimi yra sujungtas su įvore 132, kuri turi apskritimo formos apykaklę 133, kuria Ji remiasi į vidinį bloko 1 paviršių, uždengdama skylę 129, ir galiausiai varžtais 134 yra pritvirtinta prie bloko 1. Detalės 130 kaklelis 131 papildomai palei perimetrą turi laiptelį 135, ribojantį ašinį įvorės 132 ir kaklelio ryšį, bei neleidžiantį suspausti sienelės 1 tarp detalės 130 ir įvorės 132 apykaklės 133, kad neleistų suktis detalei 130, papildomai įtvirtintai ašine kryptimi užspaudžiamu vielokaiščiu 136. Įvorė 132 turi, Fig. 41 juodai nudažytą, išlindusį laiptelį, kuris riboja detalės 130 pasisukimą, o apie 90° pasisukimas ribojamas vielokaisčio 136 galais. Papildomai detalė 130 turi antrą tuščiavidurį kaklelį 139, statmeną kakleliui 131, t. y. radialiai nukreiptą, kurio viduje yra apkaba 140 telefono kabelio 98 ekrano galui prisispausti, kuri fiksuojama varžtu 142, ir sudaro ištisinį kanalą tarp apkabos 140 ertmės ir kaklelio 131, įeinančio į bloką 1, ertmės 143.
[0058] Vidinis seifas 2 turi uždarymo mechanizmą, panašų į viršutinio bloko 1 mechanizmą, t. y. šoninis uždarymo mechanizmas 144 sujungtas su kotu 145, turinčiu velenėlį 146, judantį plačioje slankiklio 148 angoje 147. Slankiklis 148 turi plačias skyles 149 — kreipiamąsias iškyšoms 150, esančioms atitinkamoje seifo 2 šoninėje sienelėje, ir iškyšas - rygelius 151, įeinančius į durelių 4 vidiniame paviršiuje esančio U pavidalo skersinio 152 kiaurymes.
[0059] Šituo atveju, kaip papildymą aprašytai konstrukcijai,

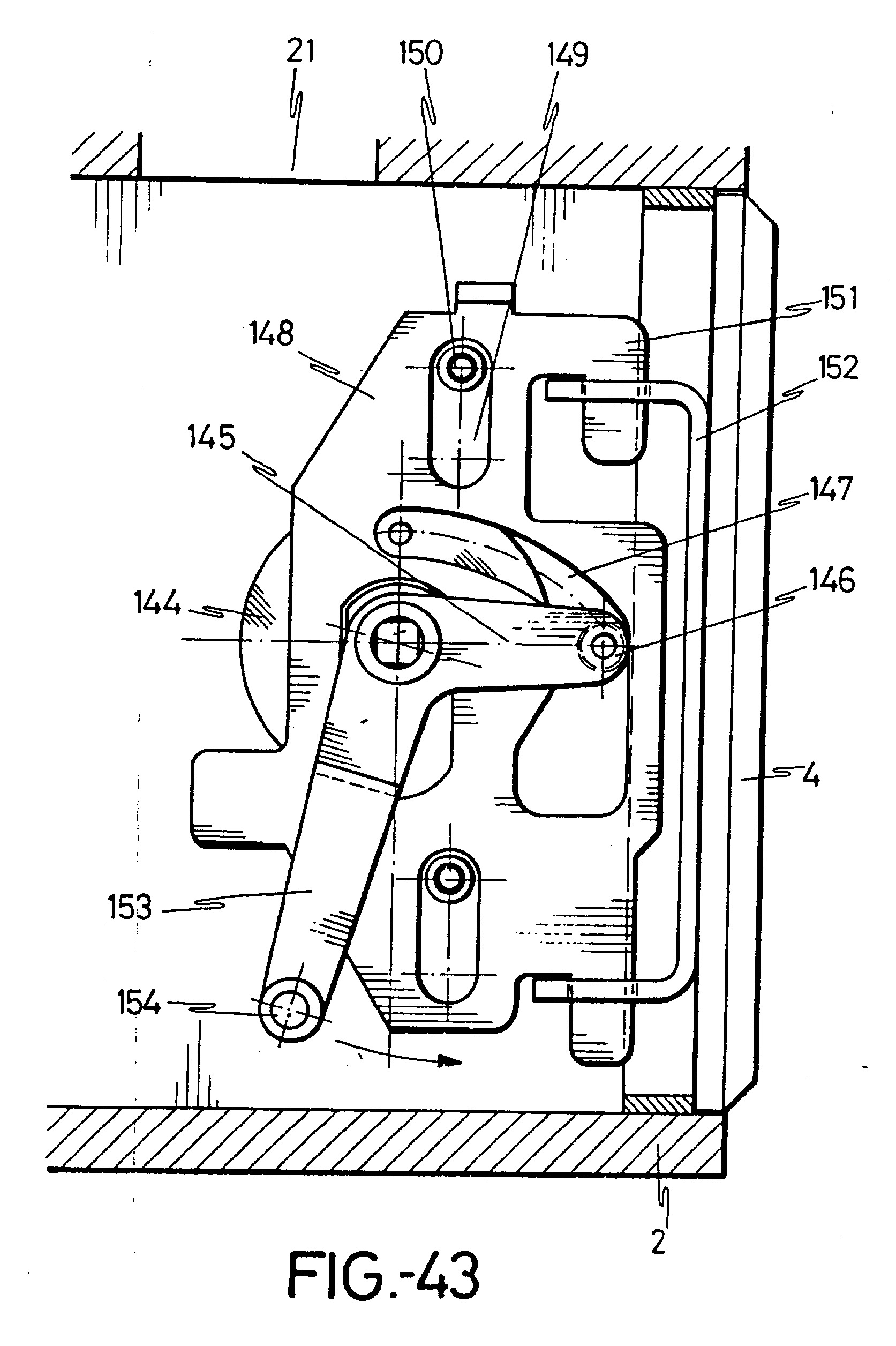

[0060] priekinė koto .145 dalis turi petį 153, kuris baigiasi velenėliu 154, o Sis stumia, kaip parodyta rodykle Fig. 43, dureles 4, kai jos atsidaro, ir įdomu tai, kad durelės, o tai matosi Fig. 1, neturi rankenų, jos yra įleistos, tai matosi
[0061] Fig. 43, į seifo kiaurymę ir yra reikalingos seifo 2 apsaugai. Būtina pabrėžti, kad ir šių durelių uždarymo mechanizmas gali turėti papildomą blokavimą, valdomą i S telefono stoties, sujungtos su telefono aparatu, ir be išankstinio leidimo ir be blokavimui panaikinti signalo i S telefono stoties telefono aparato neatidarys net stoties personalas.

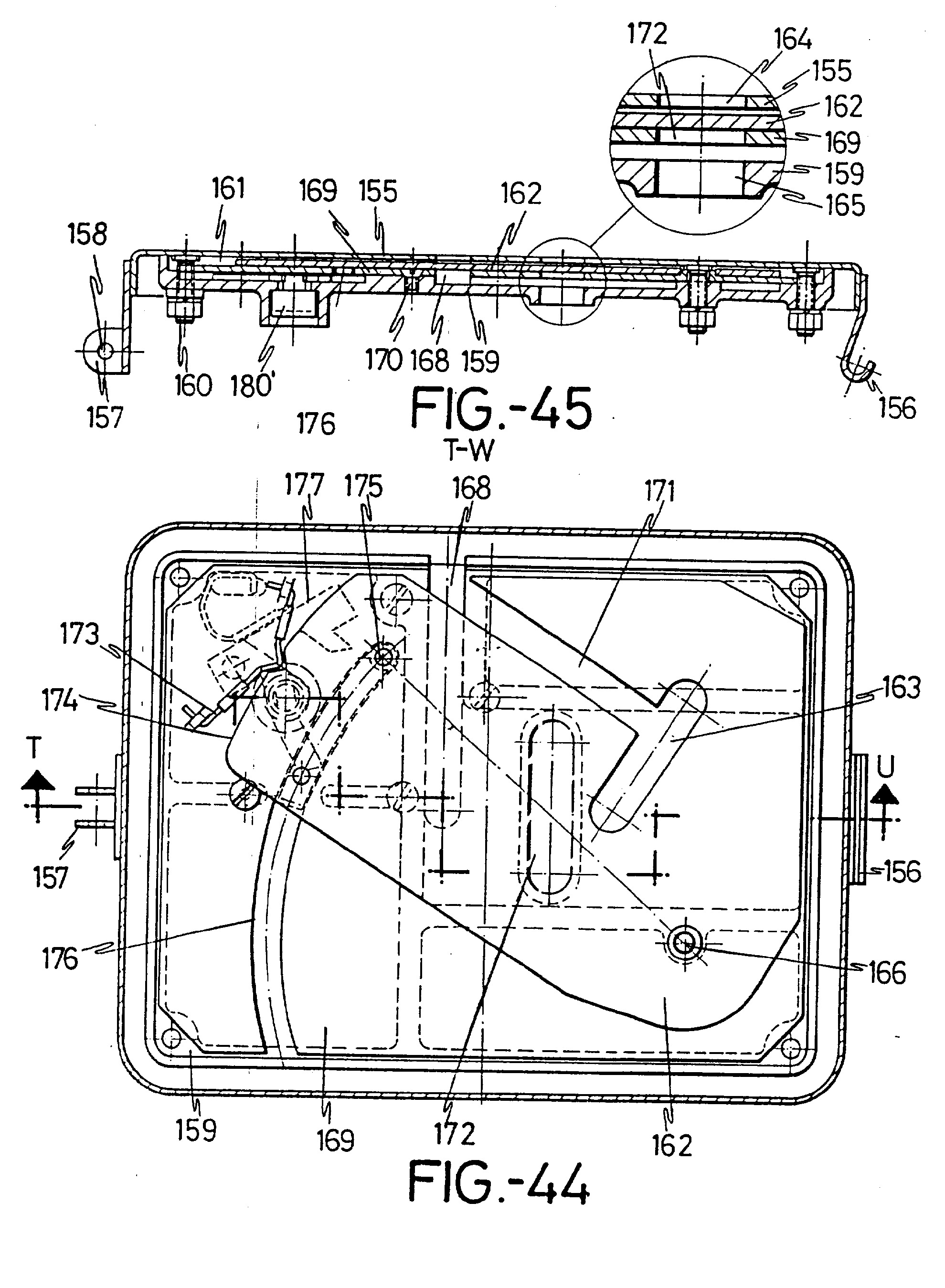

[0062] Seifo 2 viduje yra pinigus kaupianti monetų dėžė su antspauduojamu dangčiu 155, o tam ji turi jungiančią juostą 156, viename kraSte ir kitame kraSte auseles 157 su skylėmis 158 antspaudavimui. Vidinis danči o 155 paviršius turi papildomą sienelę 159, sudarančią negilų padėklą, kuris priglunda prie dangčio vidinio paviršiaus, yra tvirtinamas varžtais 160 ir sudaro tarp dviejų sienelių plokščią ertmę 161 pasisukančiai plokštelei 162, kuri turi langą 163 į monetų dėžę krentančioms monetoms, sutampanti su tokiais pat langais 164 ir 165, esančiais išorinėje ir vidinėje dangčio sienelėje, kas aiškiai parodyta padidintu mąsteliu Fig. 45.
[0063] Plokštelė 162 pasisuka apie aSį 166, padedant aSiai 167, issikiSančiai iŠ lubų arba seifo 2 viršutinės sienelės, kuri tuo pačiu metu juda plySyje 168, esančiame pagalbinėje plokštelėje 169, įstatytoje taip pat į plokščią ertmę 161 ir pritvirtintoje varžtais 170, ir pasisukančios plokštelės 162 plySyje 171, taigi akivaizdu, kad pagalbinė nejudanti plokštelė 169 turi dar vieną langą 172 monetoms kristi, sutampantį su dangčio vidinės ir išorinės sienelės langais 164 ir 165, prieS kuriuos nustatytą laiką būna taip pat ir pasisukančios plokštelės langas 163.
[0064] Si konstrukcija turi metalinę juostelę 173, kuri veikia pasisukančios plokštelės 162 kraštą 174 prieS jos aSį 166. Juostelė stabilizuoja nurodytą detalę, veikdama stabdžio principu, be to, pasisukančios plokštelės apatinis paviršius turi aSį 175, judančią pagalbinės plokštelės 169 lanko pavidalo plySyje 176, ir dar ji turi strektę 177, įtvirtintą taip, kad galėtų ant veleno 178 svyruoti , ji savo ruožtu yra sujungta su kumšteliu 179, tvirtinamu ant sukamojo veleno 180, turinčio pavarinę galvutę 180*, kurią galima, kaip parodyta Fig. 45, pasiekti iŠ dančio vidinės pusės, be to, strektė turi kampo formos tarpą 168, kuriame, kaip parodyta žemiau, yra užblokuota minėta aSis 175 ir pasisukanti plokštelė 162.

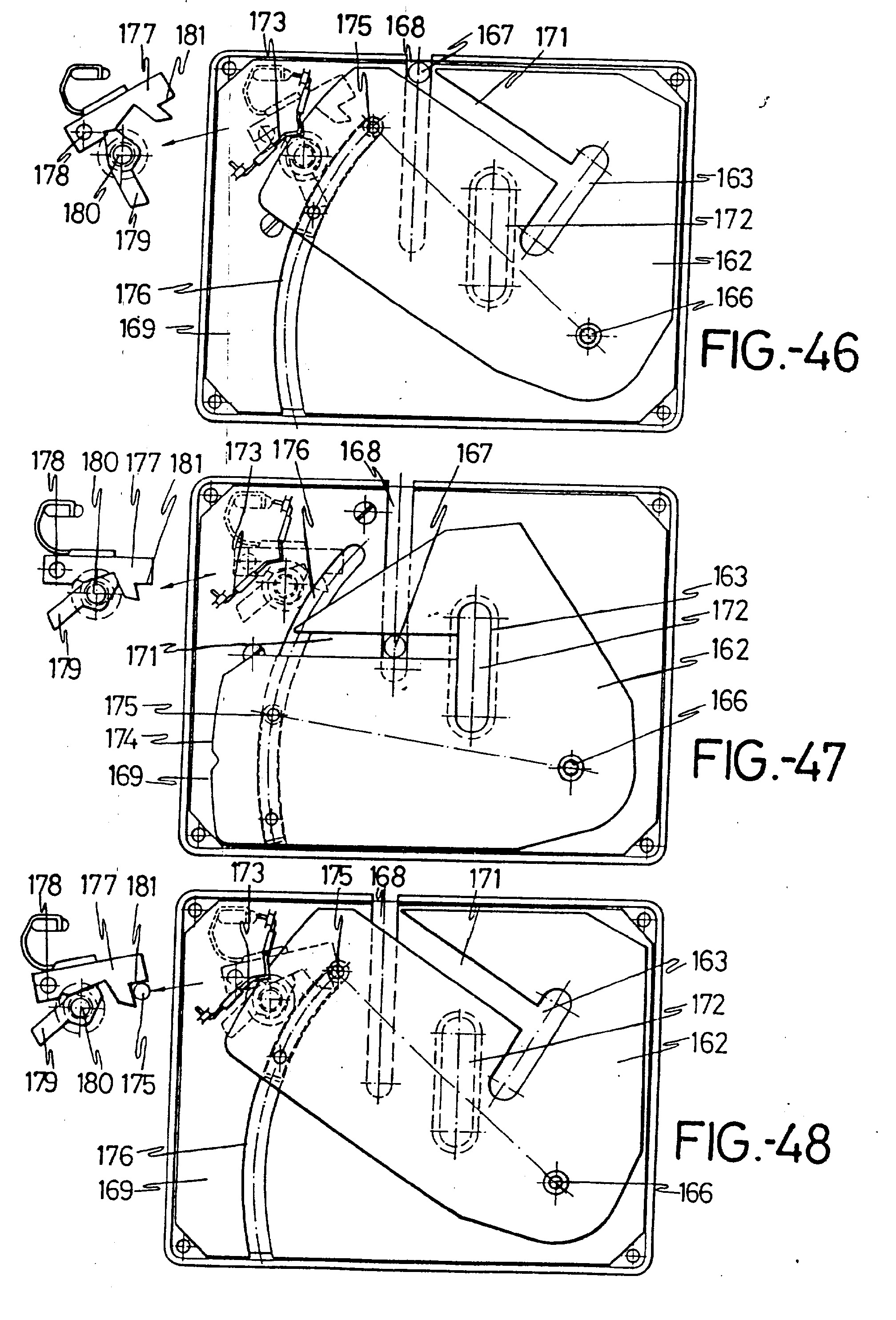

[0065] Šioje konstrukcijoje, lcai į seifą 2, kaip parodyta Fig. 46, dedama monetų dėžė, pasisukanti plokštelė 162 užima padėtį, kurioje jos plySio 171 skylė sutampa su pagalbinės plokštelės 169 plySio 168 skyle. Monetų dėžės dėjimo pradžioje seifo lubų aSis 167 yra virS dviejų plyšių. Dėžę įstumiant į seifą, aSis 167 juda išilgai plySio 168, tempdama plokštelę 162 ir pasukdama ją į kraStinę padėtį, parodytą
[0066] Fig. 47, atitinkančią visišką monetų dėžės įdėjimą į seifą, kada strektė ir kumštelis užima padėtį, parodytą Fig. 47.
[0067] Pasisukančios plokštelės 162 skylės 163 padėtis sutampa su dangčio viršutinės sienelės, pagalbinės plokštelės 169 ir minėto dangčio apatinės arba vidinės sienelės 159 skylėmis 164, 172 ir 165, todėl palaipsniui į telefono aparatą dedamos monetos atitinkamu laiku patenka į minėtą monetų dėžę, nes visos minėtos skylės yra prieS skylą 21, jungiančią telefono aparato viršutinį bloką su apatiniu seifu 2 CFig. 63.
[0068] Kada monetų dėžė išimant traukiama į iSorę, aSis 167 pasuka plokštelę 162 priešinga kryptimi. Galutinėje išėmirao padėtyje, kai kumštelis 179 užima padėtį, parodytą Fig. 48, aSis 175 įlenda į strektės 177 laiptelį 181, ir todėl pasisukančios plokštelės judėjimas priešinga kryptimi yra negalimas, t. y. monetų dėžė iš_Jcart negali boti įstumta atgal į seifą, o ilgu daiktu negalima pasukti plokštelės 162 ir sutapdinti skylę 163 su kitomis dangCio skylėmis, kad per jas iS dėžės botų galima ištraukti monetas.
[0069] Norint įdėti dėžę atgal į seifą, reikia nuimti plombą, iSimti monetas, ir, kol ji atvira ir neužplombuota, reikia kumštelio sukamojo veleno galvutę 180' pasukti taip, kad kumštelis užimtų Fig. 46 parodytą padėtį, kurioje strektės laiptelis 181 atitrauktas iŠ aSies 171 Judėjimo kelio, dėl to pasisukanti plokštelė gali pasisukti apie aSį 166 ir yra: ribojama tik stabdymu metaline juostele 173. Tik dabar galima įstatyti monetų dėžę į seifą, seifo aSis 167 pasuks pasisukančią plokštelę 162, ir ji atsiras padėtyje, kada visi plyšiai arba skylės sutaps, ir galės monetos kristi.
[0070] Tokiu bodu aprašomas modulinis telefono aparatas turi įvairių operatyvinių modulių, lengvai keičiamų vieni kitais, kad būtų gauti įvairios komplektaci jos ir darbo lygio aparatai. Toks telefono aparatas turi maksimalias garantijas, kad jo nesulaužys nusikaltėliai, be to, turi maksimalias garantijas, kad surinks monetas, kadangi monetų dėžė išimama iš seifo užantspauduota, ir tam tikrą laiką gali boti saugoma tokiu pavidalu, kol bus pakeista kita - tužčia, reikiamu bodu užantspauduota - monetų dėže.
1. VieSasis modulinis telefono aparatas, galintis dirbti su monetomis ir/ arba su kredito kortelėmis, turintis korpusą su numeriu rinki kliu, monetų įdėjimo ir monetų i Sėmimo langais, ir telefono ragelį, besiskiriantis tuo . kad jis susideda iŠ dviejų apsaugotų ir fiziškai nepriklausomų vienas nuo kito blokų C 1} , C 23 , kurių viršutiniame bloke C 13) yra telefono mechanizmas, o apatiniame bloke C 23, esančiame tik naudojant monetas ir pritvirtame prie bloko C D - seifas, be to, abu blokai turi priekines dureles C 3} , C 43 , vienerios iŠ jų - C 33 - yra viršutiniame bloke ir turi keletą langų C53, C 63 , C 73 , C 83 , C 93 , C 1CD , į kuriuos įstatyti ir pritvirtinti atitinkami operatyviniai moduliai: monetų įdėjimo modulis 11, kredito kortelės įstatymo modulis C 123 , duomenų indikatoriaus modulis C 133 , mygtukinis numerių rinkiklio modulis C 143 , monetų grąžinimo modulis C 153 ir telefono ragelio pakabinimo modulis C 163 , be to, kai kurie iŠ Sių modulių, kaip monetų įdėjimo C 11) ir kortelių įstatymo C 12} moduliai bei monetų grąžinimo modulis C 153 gali būti pakeisti dangteliais, kurių vidiniame paviršiuje, kaip ir minėtų modulių, yra srieginiai tvirtinimo prie viršutinio telefono bloko durelių C 33 varžtai.
2. Telefono aparatas pagal 1 punktą, besiskiriantis tuo , kad monetų įdėjimo modulis turi priekinę plokštą arba skydą C 11} , kuris kaip ir kiti moduliai užpakaline pagal perimetrą laiptuota dalimi C 26} yra atremtas į atitinkamo lango C 5} skylės kraštus, be to, skydas yra padarytas iš tvirtos medžiagos, o atitinkama monetoms įdėti skylė C 22} sutapdinta su kanalu C 23} , o per jį - su monetų selektoriumi C 18} , kuris yra virš monetų saugyklos C 19} , paduodančios monetas kanalu C 20} i monetų dėžę arba į monetų grąžinimo modulį C15}, be to, skyde C 11} yra mažas langelis mygtukui C 2b} , kuris turi skersinį vi r Šutinį svyravimo velenėlį C 27} , su mygtuku sudarantį vieną detalę, įstatytą į skydo C 11} iSėmą, o iSėma uždengta užpakalinio dangtelio C 28} juostelėmis C3Ū}, kuris varžtais C 29} nejudamai pritvirtintas prie skydo ir turi langą C 32} , kad dangtelio vidų pasiektų mygtuko C26} svirtis C 31}, kuri Šarnyru sujungta su, svyruojančia per vidurinį tašką ant veleno C 36} , svirtimi C 34} , kurios laisvasis galas turi plaktuką C 35} selektoriuje C 18} įstrigusioms monetoms atpalaiduoti, be to, svirtis turi bendraašę spyruoklę C 3?} , laikančią svirtį C 34} pradinėje padėtyje.
3. Telefono aparatas pagal 1 punktą. , bes isk ir iaritis tuo, kad duomenų indikacijos modulis C 13} turi metalinį labai tvirtą rėmą C 13} , pagal kurio vidinį perimetrą yra laiptelis, ant kurio uždėtas plokščias guminis tarpiklis C 41} daugiasluoksniam, smūgiams atspariam stiklui C 40} , prispaustam užpakaliniu izoliaciniu rėmu C 43} , pritvirtintu srieginiais varžtais, įstatyti, be to, izoliacinis rėmas C 43} yra atrama skystojo kristalo ekranui ir spausdintai plokštei.
4. Telefono aparatas pagal 1 punktą. , besiskiri ant i b tuo, kad numerių rinkiklio modulis turi priekinį skydą C 143 su užpakaliniais srieginiais kaiščiais C 5(D , kurie jį tvirtina prie bloko dangtelio C33 per bloko viduje esantį padėklą C 473, prie kurio taip pat pritvirtintas duomenų indikatoriaus modulis, o varžtais C 513 pritvirtintas metalinis rėmelis C523 , turintis skylių C533, kurių skaičius ir išdėstymas sutampa su mygtukų skaičiumi ir išdėstymu, plokštė, turinti spausdintinį montažą, atitinkantį minėtą numerių rinkiklį, taip pat pritvirtinta prie minėto metalinio rėmelio su įdėta elastine membrana C 563, turinčia laidžios gumos sektorių C 573, kurių vieta sutampa su mygtukais C 493, o izoliacinis kronšteinas taip pat pritvirtintas prie minėto rėmelio priekinio paviršiaus ir atitinkantiems mygtukams turi lizdų, į kuriuos mygtukai įstatyti bajonetine sistema, o mygtukų sujungimo sektorius turi prizminą daugiakampę formą, geriausiai prizminę kvadratinę, be to, posūkio kryptimi reikiamoje padėtyje mygtukai užfiksuoti papildoma plokštele, turinčia langų, kurių kiekis, forma ir išdėstymas sutampa su minėtais mygtukais bei skydo skylėmis.
5. Telefono aparatas pagal 1 ir 4 punktą, besiskir iantis tuo, kad numerių rinkiklio modulio izoliacinio kronšteino C 593 kiekvienas lizdas C 603 yra daugiausia cilindrinės formos su dviem radialinėmis ir diametraliai priešingose pusėse esančiomis iSkySomis C613, laikančiomis mygtuko C 493 kaiščio C 633 centrinę cilindrinę įvorę C623, į kurios priekinę dalį atremta, minėtą kaištį gaubianti, spyruoklė C 643, be to, už kiekvieno mygtuko prizminio sektoriaus yra cilindrinis kaklelis C 653 , juosiantis įvorę C623, o cilindrinio kaklelio pradinė dalis turi du diametraliai priešais esančius apskritos trapecijos formos išplatinimus C663, kurių diametras atitinka kronšteino lizdus, su atitinkamomis iSkySomis C 673 bajonetini am fiksavimui, be to, kiekvienas kronšteino lizdas C 6CD taip pat turi diametraliai priešais esančių plyšių C683, kurie užpakaliniame plane įeina į atitinkamas išėmas C693 iškyšoms C 673 blokuoti.
6. Telefono aparatas pagal 1 punktą, besisk ir i ant i s tuo, kad monetų grąžinimo modulis C 153 turi stiprų rėmą, kurio užpakaliniame paviršiuje yra varžtai C 803, kuriais jis tvirtinamas prie viršutinio bloko C 13 durelių C33, o prie rėmo C 153 užpakalinio paviršiaus prisukta dėžė C773 , turinti atviro iš viršaus padėklo formą, dėžė taip pat atvira ir iš priekio plačiu langu C743, į kuri, įstatomos judančios durelės C753 , kurių viršutinė briauna turi dvi iškyšas C783 , kurios sudaro durelių pasisukimo veleno cilindrines ašis, įstatytas į dėžės C 773 šoninių sienelių viršutinių priekinių kampų laiptelius C 793 , o, įstačius modulį, laiptelius C 793 , uždengia durelių C33 sienelė, dėžė C773 turi užpakalinę nuožulnią sienelę C823 , o virš jos yra mažesnio nuolydžio papildoma plokštelė C813, į kurios priekinėje dalyje esančią išėmą C 873 atsiremia durelių C753 apatinis kraštas, kai durelės atsilenkia atgal iki atramos atidarytoje padėtyje, be to, papildoma plokštelė C 8 13 dėžėje pritvirtinta varžtais C 843 , laisvai įstatytais į padidintas skyles C 853, esančias papildomos plokštelės C 8 15 Šoniniuose atlenkimuose C 835 , kurios leidžia plokštelei Siek tiek slankioti.
7. Telefono aparatas pagal 1 punktą, besiskiriantis tuo, kad telefono ragelio pakabinimo modulis turi tvirtą tinkamos telefono rageliui įstatyti formos skydą, kurio telefono ragelio ausinės įdubime C 955 esančiame lange yra svirtis C995 su Šoniniais cilindriniais pailginimais C 1005, įstatytais į skydo C9CD Šoninius tarpus ir todėl sudarančiais sukimosi aSį, kurie uždengiami U pavidalo pakabinamu kronšteinu C 1015, batent. Šoninių Sakų viršutinėmis priekinėmis viršūnėmis C 1055 . kuriomis minėtas kronšteinas C 1015 yra pritvirtintas prie skydo C 905 veržlėmis C 1045, užsuktomis ant srieginių varžtų, išlindusių iS skydo C 905 per nurodytą kronšteiną C 1015, kurio vidurinėje dalyje yra į viršų pailginimas C 1065 , prie kurio tvirtinamas mikrojungiklis C 1025, kurį nuspaudžia svirtis C 1095 , sudaranti svirties C 995 dalį ir nuolatos spaudžiama spyruoklės C 1085, jungiančios svirtį C 1095 ir kronšteino viršutinio kraSto pailginimą C 1075.
8. Telefono aparatas pagal 1 ir 7 punktą, besiskiriantis tuo, kad pakartotino iškvietimo mygtukas C 1115, esantis telefono ragelio pakabinimo modulio skyde C 905, yra tuščiaviduris, iŠ užpakalio atidengtas, ir turi pagal perimetrą esantį flanSą C 1125 ir atgal nukreiptą aSies kotą C 1155, be to, flanSas C 1125 pagal perimetrą atremtas į skydo C 905 laiptelį C 1135, o kotas C 1155 prakištas pro užpakalinio kronšteino C 1175 skylą C 1195 ir siekia atitinkamą mikrojungiklį C 1165 , pritvirtintą prie kronšteino C 1175 , kuris pritvirtintas prie užpakalinio skydo C 905 paviršiaus išlindusiais iŠ skydo srieginiais varžtais C 1185 iŠ abiejų skylės C 1143 pusių, kurioje yra mygtukas C 1115, be to, ant koto C 1153 tarp mygtuko C 1115 ir kronšteino C 1175 yra bendraašė iŠ anksto suspausta spyruoklė C 1205.
9. Telefono aparatas pagal 1 punktą, besiskiriantis tuo, kad bloko C 15 Šoninės sienos viršutinėje dalyje yra ekranuotam kabeliui C985 skirta skylė C 1295, į kurią įstatytas judančios detalės C 1305 kaklelis C 1315, kurio apvalus paviršius prigludęs prie bloko C 15 sienelės iSorinio paviršiaus ir yra aSine kryptimi laikomas įvorės C 1325, kuri savo ruožtu pritvirtinta prie bloko C 15 vidinio paviršiaus srieginiais varžtais C 1345 , be to, kaklelis C 1315 ir įvorė C 1325 išorėje sujungti apskritu laipteliu C 1355 , o viduje aSiniu vielok aiSCiu C 1365 taip, kad vienas i S tų dviejų elementų, būtent, įvorė C 1325, turi iSlindusį laiptelį, ribojantį detalės C 1305 pasisukimą, kartu vielokaiSčio C 1365 galai riboja apie 90° pasisukimą, be to, detalė C 1305 turi radialiai į iSorę nukreiptą dar vieną kaklelį C 1395, kurio viduje yra įstatyta kabelio ekrano galą C 1415 laikanti įvorė C 1405 , kurios vidinė ertmė sudaro tiesioginį sujungimą su kaklelio C 1315 vidine ertme C 1435 , ir kuri tvirtinimo varžtu C 1425 pritvirtinta prie kaklelio C 1395.
10. Telefono aparatas pagal 1 punktą, besiskiriantis tuo, kad viršutinio bloko C 15 durelės C35 ir apatinio seifo C 25 durelės C 45 turi užraktus C1225 ir C 1445, esančius atitinkamų blokų Šoninėse sienelėse, be to, užraktai sujungti su atitinkamais kotais C 1263 ir C 1453, kurių galuose yra velenėliai C 127} ir C 1463, judantys plačiuose slankiklių C 1213 ir C 1483 plyšiuose C 1283 ir C 1473 , slankikliai taip pat turi plačias skyles C 1233 ir C 1493 - kreipiamąsias ašims C 1243 ir C 150!) ir dvigubus rygeliūs C 1253 ir C 1513, kurie durelių C 33 atveju įeina į durelėse esančių kampuočių C 125*3 skyles, o apatinių durelių C 4} atveju į U pavidalo Šoninių Sakų skyles C 1523 , be to, seifo durelių C4!) priekinėje koto C 1453 tąsoje yra petys C 1533 , kurio gale yra velenėlis C 1543 , atidarymo metu atsi remi antis į durelių C 43 vidinį paviršių ir pradedantis jas atidaryti.
11. Telefono aparatas pagal 1 punktą, bes isk ir iant is tuo, kad seife yra monetų dėžė, turinti plombuojamą dangtelį C 1553, be to, dangtelis turi dvigubas sieneles C 155-1593 ertmei C 161!) sudaryti, į kuri^ įstatyta pagalbinė nejudanti plokštelė C 169!) ir pasisukanti plokštelė C 1623 , turinti aSį C 1663 taip, kad dangtelio išorinė sienelė C 1553, jo vidinė sienelė C 1593 ir nejudanti plokštelė C 1693 turi skyles C 1643 , C 1653, C 1723 monetoms kristi, sutampančias viena su kita ir su skylėmis C 213 , jungiančiomis virSutinį bloką C 1!) ir apatinį bloką C 23 , o pasisukanti plokštelė turi dar vieną plačią skylą C 1633 , vienoje iŠ kraštinių padėčių sutampančią su aukščiau minėtomis skylėmis C 1643, C 1653, C 1723, o pasisukanti plokštelė C 1623 turi plySį C 1713 nuo seifo C23 viršutinės sienelės žemyn nukreiptai aSiai C 1673 , įeinančiai į nejudamos pagalbinės plokštelės plySį C 1683 taip, kad, kai monetų dė2ė yra seifo viduje, judanti plokštelė C 1623 yra automatiškai pasisukusi į padėtį, kurioje skylė C 1633 sutampa su kitomis skylėmis, o tuo metu, kai dėžė išimta, ji pasukta priešinga kryptimi taip, kad skylės C 163) padėtis nesutampa su kitomis skylėmis, ir plokštele C 1623 monetų dėžė yra uždaryta.
12. Telefono aparatas pagal 1 ir 11 punktą, besiskiriantis tuo , kad pasisukanti plokštelė C 1623 prieš pasisukimo aSį C 1623 esančiame kraSte C 1743 turi stabdančią spyruoklę C 1733, o plokštelės galo apatiniame paviršiuje yra aSis C 175!) , esanti pagalbinės nejudančios plokštelės C 1693 plySyje C 1763 , be to, aSies plokštumoje yra strektė C 1773 , galinti pasisukti ant velenėlio C 1783 ir nuolatos spyruokle pritraukta prie kumštelio C 1793, be to, strektė turi platėjantį laiptelį C 1813, sąveikaujantį su pasisukančios plokštelės C 1623 aSimi C 1753 plokštelei blokuoti, kai monetų dėžė iSimta iŠ seifo, be to, kumštelio pasisukimo velenėlis C 1803 turi viduje galvutę C180' 3 , pasukamą ranka iŠ dangtelio vidinės pusės, esant atidarytai dėžei, strektei C 1773 išlaisvinti ir plokštelės C 1623 aSiai C 1753 deblokuoti.
