[LT] Priešgaisrinis hidrantas yra skirtas vandeniui imti iš išorinio vandentiekio priešgaisriniams arba kitiems reikalams. Siekiant pailginti hidranto naudojimo trukmę, palengvinti patekimą į šulinį, o tuo pačiu padidinti hidranto universalumą ir sudaryti galimybę jį naudoti visur greitai ir be kliūčių. Vertikaliojo vamzdžio viršutinė dalis (8) su 6" sriegiais yra pagaminta iš korozijai atsparios medžiagos ir standžiai pritvirtinta prie vamzdžio (3) ir, reikalui esant, gali būti pakeista, o apsaugai nuo šiukšlių ir sriegių deformacijos yra uždengta dangčiu. Apatinėje vertikaliojo vamzdžio (3) dalyje panaudotas S pavidalo lankas (2). Sklendės pailginimo apsaugos įvorė (6) stabilumui suteikti pritvirtinta sankaba prie vertikaliojo vamzdžio (3). Ant sklendės pailginimo virbo galo uždėta piramidėspavidalo įvorė (5), kurios skersinis pjūvis viršutinėje dalyje yra 20x20 mm, o apatinėje dalyje - 27x27 mm. Priešgaisrinis hidrantas turi automatinio ištuštinimo vožtuvą (10), kuris paprastai yra atidarytas ir užsidaro automatiškai imant vandenį. Priešgaisrinis hidrantas turi atraminę koją stabilumui suteikti šulinyje.
[EN] The hydrant outlet (8) is made of corrosion free material with 6" thread. It is stiffly fastened to the stand pipe (3) and in need can be replaced. The hydrant outlet is covered with a cap to keep the stand pipe clean from the inside and to protect the outlet thread from the effect of accidental damage. The extension spindel for valve is covered with the protective tube. To keep the extension spindel for valve stable a clasp is used, which is welded to the stand pipe by one end. To the top of the extension spindel for valve a conical bushing (5) is placed with the cross-section of 20x20 mm in the upper part and 27x27 mm in the lower part. The fire hydrant is supplied with the automatic drain off system (10), which is always opened and closes only when the hydrant is being used. To stabilize the fire hydrant it is supplied with the base of support.
[0001] Išradimas priklauso priešgaisrinės apsaugos vandens ėmimo sričiai ir jį galima panaudoti vandeniui imti kitiems reikalams. Jis susijęs su požeminio priešgaisrinio hidranto, prijungiamo prie išorinio vandentiekio, konstrukcija.
[0002] Yra žinomas Suomijos firmos KALVI OY priešgaisrinis hidrantas (žiūr. firmos KALVI OY reklaminį lapelį). Šio tipo hidrante, kur sklendės Spindelio pailginimas
[0003] yra išvestas iš vertikaliojo vamzdžio į išorę, apatinėje vertikaliojo vamzdžio dalyje yra 90° lankas, kuris padidina atstumą tarp vertikaliojo vamzdžio ir špindelio pailginimo ir apsunkina patekimą j šulinj. Sklendės špindelio pailginimui galima naudoti tiktai vieną hidranto atidarymo raktą, priklausomai nuo pailginimo galo skersinio pjūvio.
[0004] Yra žinomas priešgaisrinis hidrantas (buv. TSRS autorystės liudijimas Nr.1539270, TIK E03B9/04, publ. 1990.01.30), kuriame sklendės špindelio pailginimas yra vertikaliojo vamzdžio viduje. Vertikalusis vamzdis ir jo galas (viršutinė dalis) su 6" sriegiais yra pagamintas iš korozijai neatsparaus metalo, ant kurio užpresuotas bronzinis korpusas arba vietoj vamzdžio galo su sriegiais yra gaisrinis sujungimas. Vertikaliojo vamzdžio viduje yra hidranto atidarymo-uždarymo sklendės špindelio pailginimo tvirtinimo kryžius, kuris sumažina vandens srauto skersinį pjūvį ir yra kliūtis vandeniui ištekėti. Tai yra didelė hidraulinė kliūtis vertikaliojo vamzdžio viduje. Dėl korozijos sumažėja srieginės dalies įtampa ir užsukant špižinio vamzdžio viršutinę dalį, ji pradeda suktis, bronzinis korpusas smūgiams nėra labai atsparus ir pakartotinai naudojant jis deformuojasi, ir dėl to hidrantas tampa netinkamas naudoti. Trūksta automatinio ištuštinimo vožtuvo, kuris kai kuriais atvejais yra pakeičiamas įvairių tipų ištuštinimo sistemomis, tačiau jos nėra tokios patikimos. Todėl vertikaliajame vamzdyje lieka vanduo, dėl kurio vyksta aktyvi korozija, o žiemą vanduo vamzdyje užšąla, paversdamas hidrantą netinkamu naudoti.
[0005] Siūlomo išradimo tikslas yra pašalinti aukščiau minėtus trūkumus, t.y. pailginti hidranto naudojimo trukmę, o taip pat palengvinti patekimą į šulinį, padidinti hidranto universalumą, pastovų tinkamumą darbui bei sudaryti galimybę naudoti visur, greitai ir be kliūčių.
[0006] Tikslas pasiekiamas tuo, kad žinomame priešgaisriniame hidrante, naudojamame imti vandeniui iš išorinio vandentiekio ir sudarytame iš sklendės, lanko, vertikaliojo vamzdžio, sklendės špindelio pailginimo, sklendės špindelio pailginimo apsaugos, sankabos, vertikaliojo vamzdžio su 6" sriegiais viršutinėje dalyje ir jo apsaugos dangčio, vertikaliojo vamzdžio viršutinė dalis su 6" sriegiais yra pagaminta iš korozijai atsparios medžiagos ir su vertikaliuoju vamzdžiu sujungta nejudamai ir, reikalui esant, atskiriama.
[0007] 90° alkūnės vietoje naudoja S pavidalo lanką, o tai suteikia galimybę padaryti atstumą tarp vertikaliojo vamzdžio ir sklendės spindelio pailginimo minimaliu ir sudaro sąlygas geram vandens tekėjimui. Sklendės špindelio pailginimo apsaugos įvorės sankaba dėl stabilumo yra pritvirtinta prie vertikaliojo vamzdžio. Ant sklendės špindelio pailginimo galo yra uždėta piramidės pavidalo įvorė, kurios skersinis pjūvis viršutinėje dalyje yra 20x20 mm, o apatinėje dalyje 27x27 mm.
[0008] Priešgaisrinis hidrantas turi automatinio ištuštinimo vožtuvą, kuris paprastai yra atidarymo padėtyje ir užsidaro automatiškai imant vandenį.

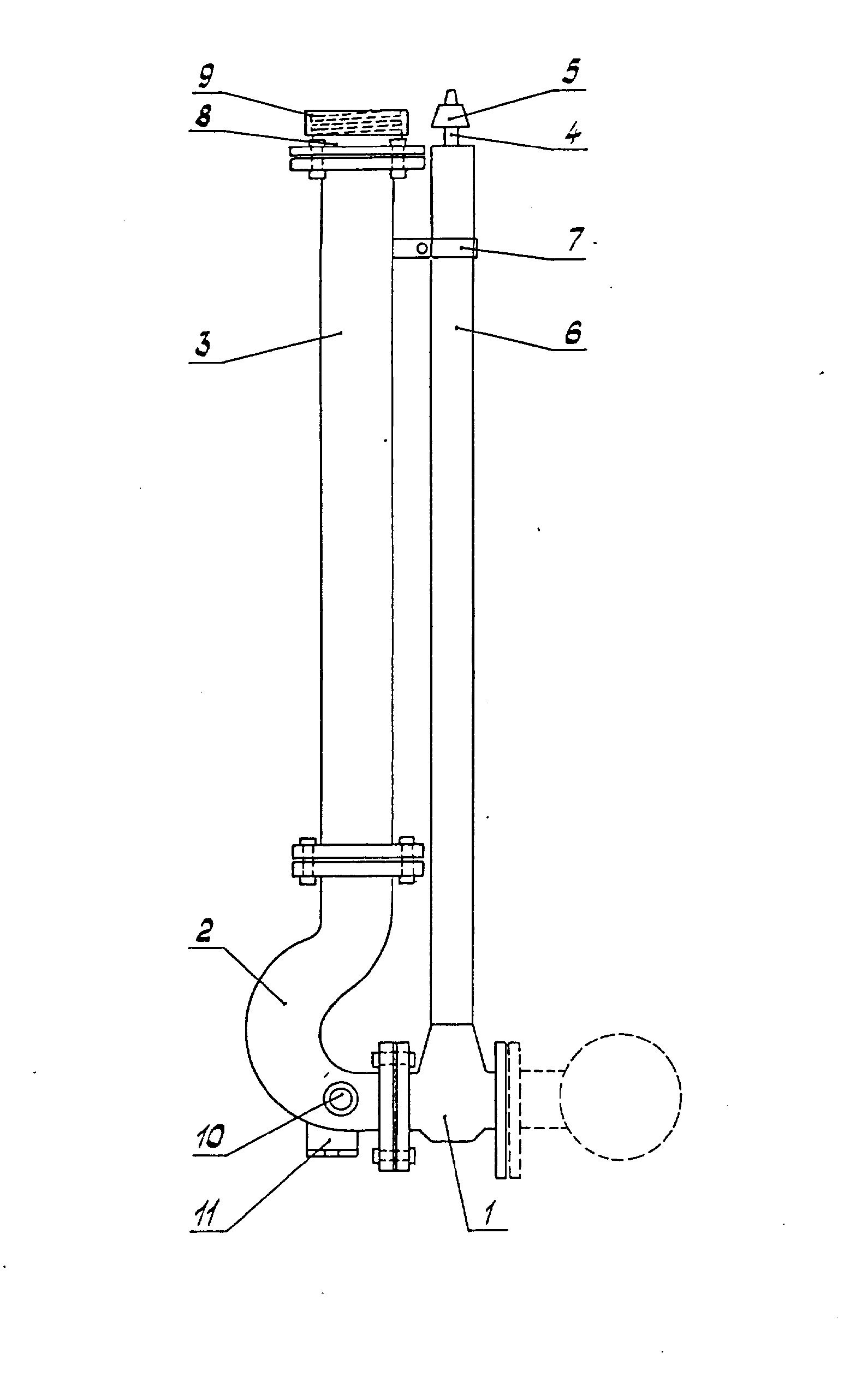

[0009] Siūlomas išradimas paaiškinamas brėžiniu, pagal kurį priešgaisrinis hidrantas yra sudarytas iš
[0010] sklendės 1, kuri nejudamai sujungta su išoriniu vandentiekiu ir kurią naudojant sistemoje nesusidaro hidraulinių smūgių ir garantuojamas lengvas atidarymas-uždarymas;
[0011] špižinio S pavidalo lanko 2, kuris sudaro galimybę geram vandens tekėjimui ir leidžia padaryti minimalų atstumą tarp vertikaliojo vamzdžio 3 ir sklendės špindelio pailginimo 4, tuo pačiu palengvinant patekimą į šulinį;
[0012] vertikaliojo vamzdžio 3, pagaminto iš korozijai atsparios medžiagos, užtikrinančios ilgalaikį tinkamumą darbui;
[0013] sklendės špindelio pailginimo apsaugos įvorės 6, kuri apsaugo sklendės špindelio pailginimą nuo deformacijos ir, kad būtų stabilu, sankaba 7 yra pritvirtinta prie vertikaliojo vamzdžio suvirinant;
[0014] pavidalo įvorės 5, kurios skersinis pjūvis viršutinėje dalyje yra 20x20 mm, o apatinėje dalyje 27x27 mm, o tai suteikia galimybę naudoti visus egzistuojančius priešgaisrinių hidrantų atidarymo-uždarymo užraktus;
[0015] vertikaliojo vamzdžio viršutinės dalies 8 su 6" sriegiais, kuri yra pritvirtinta prie vamzdžio nejudamai, bet, reikalui esant, nuo vamzdžio nuimama;
[0016] vertikaliojo vamzdžio viršutinės dalies su 6" sriegiais apsaugos dangčio 9, kuris yra pagamintas iš korozijai atsparios medžiagos ir yra uždedamas;
[0017] automatinio ištuštinimo vožtuvo 10, kuris paprastai yra atidarytas ir užsidaro automatiškai imant vandenį;
[0018] atraminių kojų 11 suteikiančių galimybę stabiliai patalpinti priešgaisrinį hidrantą šulinyje,
[0019] Šios konstrukcijos priešgaisrinis hidrantas pašalina kai kuriuos trūkumus, kurie pasireiškia žinomuose priešgaisriniuose hidrantuose.
[0020] Dėl minimalaus atstumo tarp vertikaliojo vamzdžio 3 ir sklendės pailginimo 4, kuris pasiekiamas panaudojant S pavidalo lanką 2 apatinėje vertikaliojo vamzdžio 3 dalyje, pagerėja įėjimas į šulinį ir darbas šulinyje. Vertikaliojo vamzdžio viršutinė dalis su 6" sriegiais yra pagaminta iš vieno gabalo korozijai atsparios medžiagos ir prie vamzdžio yra pritvirtinta nejudamai. Vienas iš galimų variantų yra tvirtinimas flanšais. Vertikaliojo vamzdžio viršutinė dalis 8 su 6" sriegiais nuo šiukšlių ir galimos sriegių deformacijos yra uždengta dangčiu 9, pagamintu iš korozijai atsparios medžiagos. Sklendės špindelio pailginimo apsaugos jvorė 6, kad būtų stabili, sankaba 7 yra pritvirtinta prie vertikaliojo vamzdžio suvirinant. Ant sklendės špindelio pailginimo virbo 4 galo yra uždėta piramidės pavidalo jvorė 5, kurios skersinis pjūvis viršutinėje dalyje yra 20x20 mm, o apatinėje dalyje 27x27 mm. Tai suteikia galimybę naudoti vieną priešgaisrinio hidranto atidarymo - uždarymo raktą, o ne nešiotis su savimi keletą raktų su įvairaus dydžio skersinių pjūvių plotais, nes žinomuose atskirų tipų priešgaisriniuose hidrantuose sklendės špindelio pailginimo galo skersiniai pjūviai yra jvairių dydžių,
[0021] Yra panaudotas automatinio ištuštinimo vožtuvas, kuris paprastai yra atidarytas ir automatiškai užsidaro imant vandenj. Uždarant sklendę 1, tai užtikrina automatišką vandens ištekėjimą iš vertikaliojo vamzdžio 3 ir todėl vamzdis neužšąla žiemą, o tai garantuoja hidranto pastovų tinkamumą darbui.
1. Priešgaisrinis hidrantas, naudojamas vandeniui imti iš išorinio vandentiekio ir sudarytas iš sklendės, lanko, vertikaliojo vamzdžio, sklendės špindelio pailginimo, sklendės špindelio pailginimo apsaugos, sankabos, vertikaliojo vamzdžio su 6" sriegiais viršutinėje dalyje ir jo apsaugos dangčio, besiskirian t i s tuo, kad vertikaliojo vamzdžio viršutinė dalis su 6" sriegiais yra pagaminta iš korozijai atsparios medžiagos ir su vertikaliuoju vamzdžiu sujungta nejudamai su galimybe, reikalui esant, atskirti.
2. Priešgaisrinis hidrantas pagal 1 punktą, besiskiriantis tuo, kad apatinę vertikaliojo vamzdžio dalj sudaro S pavidalo lankas, sumažinantis atstumą tarp vertikaliojo vamzdžio ir sklendės špindelio pailginimo ir pagerinantis vandens tekėjimo sąlygas,
3. Priešgaisrinis hidrantas pagal 1 punktą, besiskiriantis tuo, kad sklendės špindelio pailginimo apsaugos jvorės sankaba dėl stabilumo yra pritvirtinta prie vertikaliojo vamzdžio.
4. Priešgaisrinis hidrantas pagal 1 punktą besiskiriantis tuo, kad ant sklendės špindelio pailginimo galo yra uždėta piramidės pavidalo jvorė, kurios skersinis pjūvis viršutinėje dalyje yra 20x20 mm, o apatinėje dalyje 27x27 mm.
5. Priešgaisrinis hidrantas pagal 1 punktą, besiskiriantis tuo, kad turi automatinio ištuštinimo vožtuvą, kuris paprastai yra atidarytas, o imant vandenj- uždarytas.
- uždarytas.
