[LT] Išradimas priklauso lazerinės optikos sričiai ir yra skirtas vidiniam kietos medžiagos gaminių ženklinimo būdui ir įrenginiui ir gali būti panaudotas skaidrios medžiagos gaminių ženklinimui, gaunant gerai matomą, nenutrinamą ženklinamą simbolį gaminio viduje.@Siekiant gauti mažų matmenų, kontrastingą ženklinamą simbolį skaidrios medžiagos gaminio viduje, parenka ženklinimo vietą gaminio viduje, pasirinktoje vietoje koncentruoja lazerio spindulių pluoštą, kurio neabsorbuoja gaminio medžiaga, ir vykdo gaminio medžiagos struktūros suardymą koncentravimo srityje veikiant ją lazerio spindulių pluošto impulsais dviem etapais, t. y. pirmame etape sumažina medžiagos atsparumą lazeriniam spinduliavimui koncentravimo srityje, o antrame etape minėtoje srityje vykdo medžiagos struktūros suardymą ir formuoja ženklinamą simbolį keičiant koncentravimo srities padėtį gaminio viduje.
[EN] The invention relates to a method and apparatus for sub-surfaces marking of products from solid materials, and can be used for marking of products from transparent materials producing distinctly visible and non-erasable symbol within the product. The objective of the invention is achieved by a method for laser marking of products made from transparent materials comprising the selection of marking site within the product, concentration at the selected site of laser radiation beam to which product material is transparent, destruction of material structure at the concentration site by laser radiation pulses, and the formation of marking symbol by varying the position of beam concentration site within the product, wherein the destruction of material structure within the product is performed in two stages, reducing the resistance of material in the concentration area to laser radiation in the first stage and performing the destruction of material structure in said area in the second stage.
[0001] Išradimas priklauso lazerinės optikos sričiai ir yra skirtas vidiniam kietos medžiagos gaminių ženklinimo būdui ir jrenginiui ir gali būti panaudotas skaidrios medžiagos gaminių ženklinimui , gaunant gerai matomą, nenutrinamą ženklinamą simbolj gaminio viduje.
[0002] Išradime pagal tarptautinę paraišką WO 92/03297 yra aprašytas lazerinis ženklinimo būdas , apimantis ženklinimo vietos parinkimą ženklinamo gaminio viduje, lazerio spindulių pluošto , kurio neabsorbuoja gaminio medžiaga, koncentravimą pasirinktoje vietoje, gaminio medžiagos suardymą koncentravimo srityje, veikiant didelės energijos lazerio spindulių pluoštu, ir koncentravimo srities padėties keitimą gaminio viduje, sukuriant nustatyto pavidalo ženklą.
[0003] Minėtoje tarptautinėje išradimo paraiškoje WO 92/03297 yra aprašytas lazerinis ženklinimo jrenginys , skirtas minėtam ženklinimo būdui realizuoti, susidedantis iš lazerio, generuojančio didelės energijos šviesos spindulių pluoštą , kurio neabsorbuoja ženklinamo gaminio medžiaga, fokusavimo jrenginio , kuris sukoncentruoja lazerio spindulių pluoštą gaminio viduje pasirinktoje srityje, ir priemonės, keičiančios atitinkamai spindulių koncentravimo srities padėtj gaminio viduje, kad sukurtų nustatyto pavidalo ženklą.
[0004] Žinomo būdo ir jrenginio trūkumas yra tas , kad gautas ženklas yra nekontrastingas t.y. jis gali būti neryškus ir deformuotas, kadangi vykdant medžiagos suardymą gaminio viduje, ją veikia didelės energijos lazerio spindulių pluoštu. Maksimalus pluošte energijos tankis visoje fokusavimo srityje yra ne mažesnis kaip 10 J/cm 2, galingumas ne mažesnis kaip 10 7 W/cm 2 ir impulsų trukmė mažesnė kaip 10*6 s.Tokios energijos spindulių pluoštas gali pakeisti ne tik mechanines medžiagos savybes fokusavimo srityje ,dėl to susidaro suardytos medžiagos neskaidrumas, tačiau šis poveikis gali sukurti ir vidinius jtempimus , kurie savo ruožtu sukelia nekontroliuojamus skilimus aplink fokusavimo sritj arba siūlo formos pramušimus , einančius j paviršių, tai mažina ženklinimo ryškumą ir iškreipia jo formą.
[0005] Išradime pagal tarptautinę paraišką WO 94/14567 yra aprašytas kietos medžiagos gaminio vidinis ženklinimo būdas, apimantis ženklinimo vietos parinkimą ženklinamo gaminio viduje, lazerio spindulių pluošto , kurio neabsorbuoja gaminio medžiaga, koncentravimą pasirinktoje vietoje, gaminio medžiagos suardymą koncentravimo srityje, veikiant lazerio spindulių pluoštu didelio galingumo impulsais ir koncentravimo srities padėties keitimą gaminio viduje, sukuriant nustatyto pavidalo ženklą.
[0006] Didesnj ženklo kontrastą gauna , kai lazerio spindulio kryptis su ženklo stebėjimo kryptimi sudaro 90° kampą.
[0007] Minėtoje tarptautinėje išradimo paraiškoje WO 94/14567 yra aprašytas kietos medžiagos gaminio vidinis ženklinimo jrenginys, susidedantis iš impulsinio lazerio, generuojančio didelio galingumo šviesos spindulių pluošto impulsus, fokusavimo įrenginio, kuris sukoncentruoja lazerio spindulių pluoštą gaminio viduje pasirinktoje srityje, ir priemonės , keičiančios atitinkamai spindulių fokusavimo srities padėt] gaminio viduje tam, kad sukurtų nustatyto pavidalo ženklą. Lazerio spindulių pluošto parametrus parenka taip, kad medžiaga būtų suardyta fokusavimo srityje ir nebūtų pažeista apie šią sritį.
[0008] Žinomo būdo ir įrenginio trūkumas yra tas , kad mažų gabaritų ženklinimas yra neryškus ir deformuotas , kadangi vykdant medžiagos suardymą gaminio viduje veikiant ją didelio galingumo ir vienodo intensyvumo visame pluošto skerspjūvyje lazerio spindulių pluošto impulsais (impulso energija - 50 mj, impulso trukmė - 10 "8 s ir impulsų dažnis - 1 Hz) gali pasikeisti ne tik mechaninės suardytos medžiagos savybės , kurių dėka medžiagoje susidaro neskaidrumai ir simbolis yra matomas , tačiau šis poveikis sukuria ir vidinius jtempimus , kurie gali sukelti nekontroliuojamus skilimus aplink koncentravimo sritį ir siūlo pavidalo pramušimus , išeinančius į paviršių, dėl to negalima šiuo būdu ir įrenginiu gauti mažų matmenų suardytos srities , artimos sferai , kas mažina ženklinimo ryškumą ir iškreipia formą. Dėl to šiuo būdu ir įrenginiu negalima gauti labai mažų matmenų ženklinamus simbolius, daryti vidinius ženklinimus plonose detalėse ir gauti kontrastingus užrašus.
[0009] Išradimo uždavinys yra sukurti lazerinį ženklinimo būdą ir įrenginį , įgalinančius gauti mažų matmenų , kontrastingus ženklinamus simbolius skaidrios medžiagos gaminio viduje, taip pat atlikti ženklinimą gaminio plonose sienelėse.
[0010] Šio uždavinio sprendimo esmė yra ta, kad skaidrios medžiagos gaminio lazerinio ženklinimo būde , apimančiame ženklinimo vietos parinkimą gaminio viduje, lazerio spindulių pluošto , kurio neabsorbuoja gaminio medžiaga , koncentravimą pasirinktoje vietoje , gaminio medžiagos struktūros suardymą koncentravimo srityje veikiant ją lazerio spindulių pluošto impulsais ir ženklinamo simbolio formavimą , keičiant koncentravimo srities padėt] gaminio viduje, suardytą medžiagos struktūrą koncentravimo srityje gaminio viduje gauna dviem etapais, pirmame etape sumažina medžiagos atsparumą lazeriniam spinduliavimui koncentravimo srityje, o antrame etape minėtoje srityje vykdo medžiagos struktūros suardymą.
[0011] Medžiagos struktūros suardymą dviem etapais gauna veikiant medžiagą pasirinktoje vietoje mažiausiai dviem skirtingų parametrų lazerio impulsais , kurių pirmasis arba keli pirmieji impulsai jų koncentravimo srityje sumažina medžiagos atsparumą lazeriniam spinduliavimui , o toliau einantis arba keli toliau einantys impulsai minėtoje srityje suardo medžiagos struktūrą, dėl to ženklinama sritis tampa matoma. Vienas iš tokių parametrų yra lazerio impulsų intensyvumas .Vieno ar kelių pirmųjų lazerio impulsų intensyvumą parenka tok], kad lazerio spindulių pluoštas jo koncentravimo srityje pakeistų medžiagos atsparumą lazeriniam spinduliavimui, t. y. jj sumažintų, o vieno ar kelių sekančių impulsų intensyvumą parenka mažesnj negu vieno ar kelių pirmųjų impulsų intensyvumas , tačiau kad jis ardytų medžiagos struktūrą srityje , kurioje dėl pirmojo (pirmųjų) impulsų poveikio sumažėjo medžiagos atsparumas lazeriniam spinduliavimui.
[0012] Tokiu būdu atitinkamai parinkus lazerio impulsų parametrus , kurie pirmojo etapo metu sumažina medžiagos atsparumą lazeriniam spinduliavimui, o antrojo etapo metu paveiktoje srityje atlieka medžiagos struktūros suardymą, sumažėja lazerio impulsų energija .reikalinga medžiagos suardymui. Kadangi jskilimų , atsirandančių dėl vidinių jtempimų aplink koncentravimo sritj, dydis yra proporcingas lazerio impulso energijos dydžiui, tai sumažėjus šių impulsų energijos dydžiui savaime sumažėja ir minėtų jskilimų dydis . Sumažėjus jskilimų dydžiui ženklinimas tampa kontrastingesnis ,o taip pat galima ženklinti smulkiais simboliais.
[0013] Ženklinamo simbolio matmenis dar labiau galima sumažinti, o kontrastingumą padidinti , jeigu lazerio spindulių pluoštas bus suformuotas taip, kad intensyvumas pluošto kraštuose būtų didžiausias, o centre mažiausias ,t.y. intensyvumo pasiskirstymas pluošte būtų žiedo formos.
[0014] Aukščiau paminėtas efektas bus dar labiau padidintas , jeigu bus parinktas trumpiausias lazerio spindulio arba jo harmonikos bangos ilgis , kuriam gaminio medžiaga yra skaidri.
[0015] - daryti mažų matmenų jvairius ženklinamus simbolius (suardytos medžiagos struktūros sritis ir tarpus tarp jų galima gauti dešimčių mikronų eilės); - daryti ženklinamus simbolius plonose detalėse , pavyzdžiui , kurių storis mažesnis už 0,5 mm; - daryti ženklinamus simbolius ploname sluoksnyje po paviršiumi, pavyzdžiui, markiruoti grūdintą stiklą;
[0016] Siūlomas lazerinio ženklinimo būdas taip pat apima veiksmus, kurių metu nustato pirmųjų (mažiausiai vieno) impulsų sukelto medžiagos atsparumo lazeriniam spinduliavimui sumažėjimo laipsnj, kur] jvertinant parenka toliau einančių impulsų parametrus ,t. y. impulsų energijos tankį (intensyvumą), skaičių , trukmę, dažnumą ir kt., kuriuos atitinkamai keičiant gali valdyti suardytos medžiagos srities dydj bei formą.
[0017] Kitu atveju vieno ar kelių pirmųjų impulsų sukelto medžiagos atsparumo sumažėjimo laipsnj nustato pagal srities , kurioje sukoncentruotas lazerio spindulių pluoštas , švytėjimo intensyvumą.
[0018] Vienas iš tokių atvejų yra kai vieno ar kelių pirmųjų impulsų sukelto medžiagos atsparumo sumažėjimo laipsnj nustato pagal dydj (intensyvumą) akustinės bangos , sklindančios iš srities , kurioje koncentruojamas lazerio spindulių pluoštas.
[0019] iš impulsinio lazerio, generuojančio tokio bangos ilgio šviesos spindulių pluoštą, kurio neabsorbuoja gaminio medžiaga, fokusavimo jrenginio , kuris sukoncentruoja lazerio spindulių pluoštą gaminio viduje pasirinktoje vietoje ir priemonės ,keičiančios koncentravimo srities padėt] gaminio viduje tam, kad būtų sukurtas ženklinantis simbolis , įvesta priemonė , užtikrinanti pirmame etape medžiagos atsparumo lazeriniam spinduliavimui sumažinimą lazerio
[0020] spindulių koncentravimo srityje , o antrame etape medžiagos strukturos ardymą minėtoje srityje.
[0021] Minėta priemonė yra užtikrinanti medžiagos suardymą dviem etapais sukuriant skirtingus parametrus lazerio impulsų , veikiančių medžiagą koncentravimo srityje ir šių parametrų valdymą antrajame etape priklausomai nuo medžiagos atsparumo lazeriniam spinduliavimui sumažėjimo laipsnio paveikus lazerio impulsais pirmajame etape .
[0022] Be to, įrenginys turi spindulių pluošto intensyvumo paskirstymo formuotuvą , esantj spindulių pluošto kelyje tarp impulsinio lazerio ir fokusavimo įrenginio ir formuojantį lazerio spindulių pluošto intensyvumo pasiskirstymą taip, kad didžiausias intensyvumas būtų pluošto kraštuose, o mažiausias jo centrinėje dalyje.
[0023] įrenginyje panaudotas impulsinis lazeris .generuojantis spindulių pluoštą, kurio spindulio arba jo harmonikos bangos ilgis yra trumpiausias bangų ilgių intervale, kuriame gaminio medžiaga yra skaidri.
[0024] Išradimas detaliau bus paaiškintas brėžiniais, kuriuose schemiškai pavaizduoti lazerinio ženklinimo įrenginiai.
[0025] Fig. 2 - lazerinio ženklinimo įrenginio antrojo varianto scheminis vaizdas.
[0026] Pasiūlytas skaidrios medžiagos gaminio lazerinis ženklinimo būdas susideda iš tokios operacijų sekos: gaminio viduje pasirenka ženklinimo vietą, pasirinktoje vietoje koncentruoja lazerio spindulių pluošto impulsus , kurių neabsorbuoja gaminio medžiaga, medžiagos struktūros suardymą pluošto koncentravimo srityje vykdo dviem etapais, pirmame etape sumažina medžiagos atsparumą lazeriniam spinduliavimui koncentravimo srityje, o antrame etape suardo medžiagos struktūrą minėtoje srityje.
[0027] Medžiagos struktūros suardymą dviem etapais gauna veikiant medžiagą pasirinktoje vietoje mažiausiai dviem skirtingų parametrų lazerio impulsais, kurių pirmasis arba keli pirmieji impulsai jų koncentravimo srityje sumažina medžiagos atsparumą lazeriniam spinduliavimui , o toliau einantis arba keli toliau einantys impulsai minėtoje srityje suardo medžiagos struktūrą, dėl to ženklinama sritis tampa matoma. Vienas iš tokių parametrų yra lazerio impulsų intensyvumas .Vieno ar kelių pirmųjų lazerio impulsų intensyvumą parenka tok], kad lazerio spindulių pluoštas jo koncentravimo srityje pakeistų medžiagos atsparumą lazeriniam spinduliavimui, t. y. jj sumažintų, o vieno ar kelių toliau einančių impulsų intensyvumą parenka mažesnj negu vieno ar kelių pirmųjų impulsų intensyvumas taip, kad jis suardytų medžiagos struktūrą srityje , kurioje dėl pirmojo (pirmųjų) impulsų poveikio sumažėjo medžiagos atsparumas lazeriniam spinduliavimui. Pavyzdžiui , atliekant ženklinimą silikatiniame stikle , pirmojo impulso intensyvumas nustatomas 1,5 - 2 kartus didesnis, negu po to toliau einančių impulsų. Tokiu būdu pasiekiamas suardytos medžiagos srities skersmuo ne didesnis kaip 50 mikronų.
[0028] Geresnis lazerinio ženklinimo būdo variantas yra tas, kai lazerio spindulių pluoštą,prieš j] sukoncentruojant pasirinktoje gaminio vietoje, suformuoja taip, kad intensyvumas pluoto kraštuose būtų didžiausias, o centre mažiausias,t.y. intensyvumo pasiskirstymas jo skerspjūvyje būtų žiedo formos. Pavyzdžiui, atliekant ženklinimą sapfyre (AI2O3) panaudojant žiedo formos pluoštą, pasiekiamas suardytos medžiagos srities skersmuo apie 15 mikronų, o naudojant jprastinj pluoštą suardytos srities matmenys būna 3 kartus didesni.
[0029] Be to, lazerinio ženklinimo būdas apima pirmųjų (mažiausiai vieno) impulsų sukelto medžiagos atsparumo sumažėjimo laipsnio nustatymą , kurj jvertinant parenka toliau einančių impulsų parametrus,t. y. impulsų skaičių, energiją
[0030] (intensyvumą) ,trukmę .pasikartojimo dažnj , kuriuos keičiant gauna norimą suardytos srities dydj ir formą. Vienas iš medžiagos atsparumo sumažėjimo laipsnio nustatymo variantų yra toks, kai matuoja dydj (intensyvumą) akustinės bangos , sklindančios iš srities , kurioje koncentruojamas lazerio spindulių pluoštas arba kitu atveju matuoja švytėjimo intensyvumą koncentravimo srityje.
[0031] Aukščiau paminėtas efektas bus dar didesnis , jeigu bus parinktas trumpiausias lazerio spindulio arba jo harmonikos bangos ilgis , kuriam gaminio medžiaga yra skaidri.

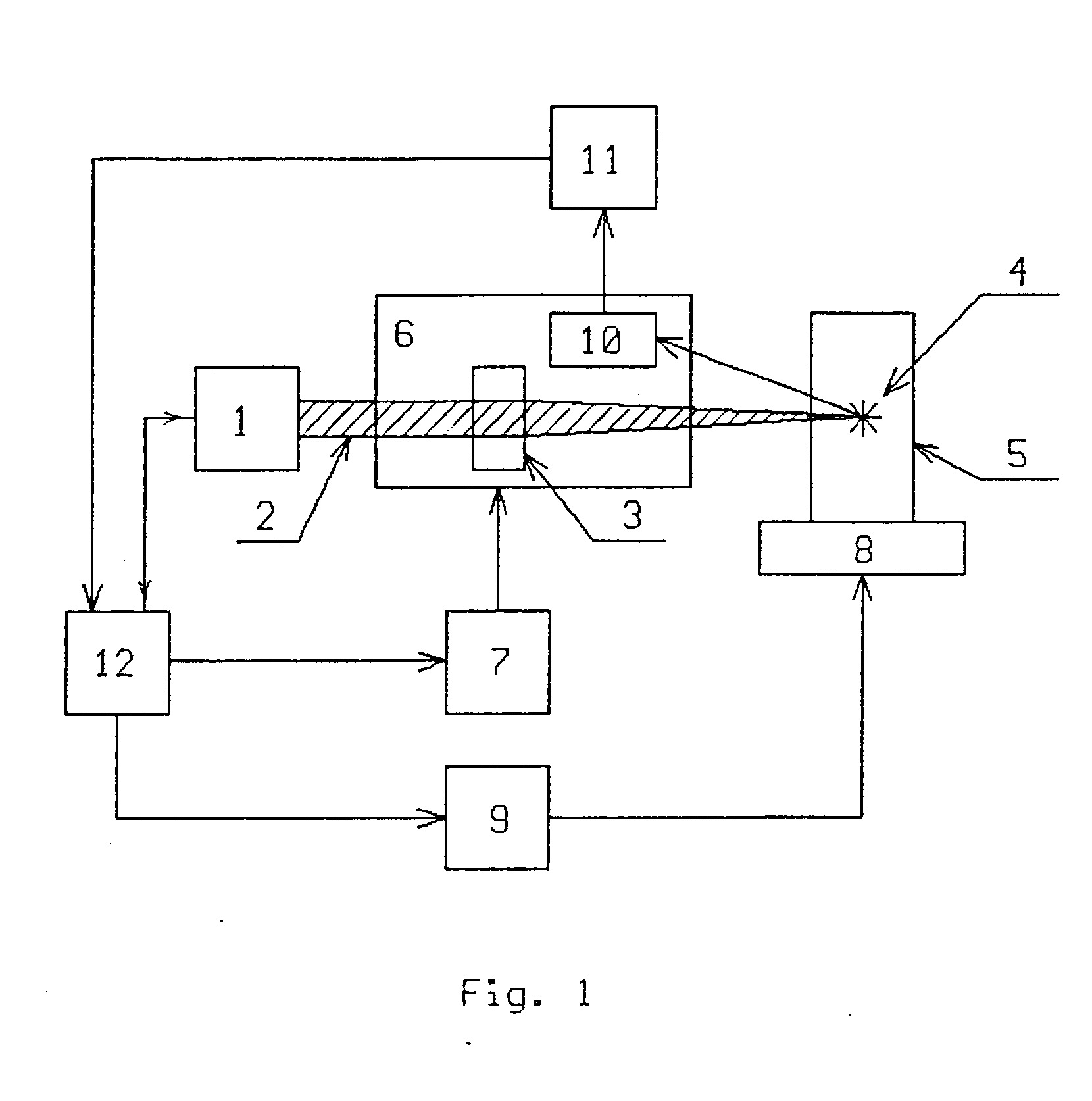

[0032] Vienas jrenginio variantų , realizuojančių pasiūlytą būdą .schemiškai pavaizduotas Fig. 1. Šis įrenginys turi impulsini lazerj 1, kurio spindulių pluošto 2 kelyje yra fokusavimo jrenginys 3, koncentruojantis lazerio spindulių pluoštą 2 pasirinktoje koncentravimo srityje 4, esančioje skaidrios medžiagos gaminio 5 viduje, kur bus atliekamas ženklinimas . Fokusavimo jrenginys yra įtvirtintas pozicionavimo jtaise 6, kuris yra sujungtas su kontroleriu 7. Ženklinamas gaminys 5 yra ant judančios platformos 8, kuri yra sujungta su kontroleriu 9. Šalia fokusavimo įrenginio 3, pozicionavimo jtaise 6 yra jtvirtintas keitiklis 10, pavyzdžiui, optinis keitiklis, registruojantis plazmos švytėjimą koncentravimo srityje 4 arba akustinis keitiklis .registruojantis akustinę bangą , sklindančią iš koncentravimo srities 4 .Keitiklis 10 per suderinantįjį bloką 11 yra sujungtas su valdymo jrenginiu (kompiuteriu) 12, kurio atitinkami išėjimai sujungti su lazeriu 1 ir kontroleriais 7 ir 9. Skaidrus gaminys 5, kuriame norime atlikti ženklinimą, gali būti iš skaidraus stiklo, spalvoto stiklo, optinio kristalo, plastmasės. Gaminio medžiaga turi neabsorbuoti lazerio spindulių pluošto. Lazeris 1, pavyzdžiui, gali būti kieto kūno impulsinis lazeris toks kaip Nd-YAG lazeris. Kiti lazerio parametrai parenkami priklausomai nuo medžiagos ,iš kurios pagamintas gaminys 5. Apytikriai lazerio impulso energija turėtų būti apie 5 mJ, impulsų dažnis 50 Hz, impulsų trukmė 5-20 ns. Be to , lazerio spindulio arba jo harmonikos bangos ilgj parenka intervale , kuriame gaminio medžiaga yra skaidri, geriausiu atveju šiame intervale parenkamas trumpiausias bangos ilgis, pavyzdžiui, silikofininio stiklo atveju - 530nm.
[0033] Pirmiausiai pozicionavimo jtaisu 6 ir judama platforma 8 parenka lazerio spindulių pluošto koncentravimo srit] 4 gaminio 5 viduje. Paduoda vieną ar keletą pirmųjų lazerio impulsų , kurių poveikj medžiagai koncentravimo srityje 4 registruoja optinis keitiklis 10. Jeigu keitiklio išėjime signalo nėra, tuomet pirmųjų lazerio impulsų intensyvumas yra didinamas tol, kol atsiranda medžiagos pakitimai koncentravimo srityje, tačiau medžiagos struktūra dar nesuardyta. Tuomet atsiradęs elektrinis signalas keitiklio 10 išėjime patenka per suderinantį] bloką 11 j kompiuterj 12, kuris nustato toliau einančių impusų tokius parametrus, kad pirmųjų impulsų paveikta medžiaga koncentravimo srityje būtų suardyta, t.y. susiformuotų neskaidri, šviesą barstanti sritis. Jeigu lazerio impulsų valdomas parametras yra impulsų intensyvumas, tai toliau einančių impulsų intensyvumas būna mažesnis negu pirmųjų impulsų intensyvumas. Pavyzdžiui, atliekant ženklinimą silikatiniame stikle pirmojo impulso intensyvumas nustatomas 1,5-5 kartus didesnis negu po to toliau einančių 2-5 impulsų intensyvumas. Tokiu būdu pasiekiamas suardytos medžiagos srities skersmuo ne didesnis, kaip 50 mikronų. Po to, kai jvyksta medžiagos struktūros suardymas nustatytoje koncentravimo srityje, kompiuteris 12 perduoda signalą pozicionavimo įtaisui 6 , ir lazerio spindulių pluošto koncentravimo sritis perkeliama gaminyje j kitą vietą ir analogiškai aprašytam atvejui vyksta medžiagos suardymas naujoje koncentravimo srityje. Iš tokių viena po kitos einančių operacijų formuojamas simbolis.

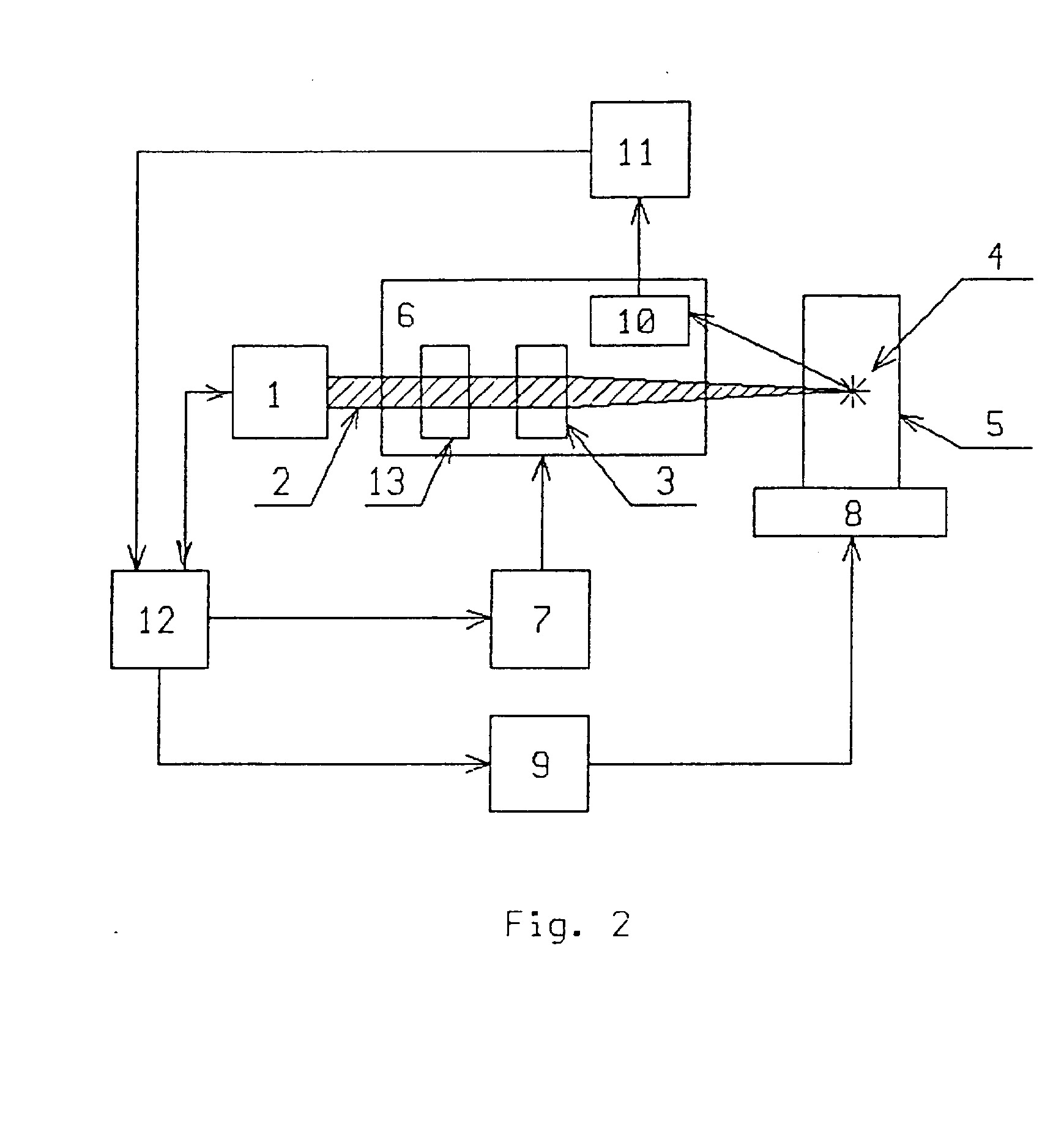

[0034] Fig. 2 pavaizduotas kitas įrenginio variantas turi visus tuos pačius mazgus kaip ir įrenginys, parodytas fig. 1 ,tik dar papildomai turi lazerio impulsų intensyvumo paskirstymo formuotuvą 13, esantj lazerio spindulių pluošto 2 kelyje tarp impulsinio lazerio 1 ir fokusavimo jrenginio 3. Formuotuvas 13 paskirsto intensyvumą lazerio spindulių pluošte taip, kad didžiausias intensyvumas būtų pluošto kraštuose , o mažiausias - centrinėje dalyje. Tokiu formuotuvu gali būti teleskopas , išplečiantis lazerio spindulių pluoštelį ir neskaidrus disko formos ekranas , uždengiantis išplėsto pluoštelio centrinę dalj arba dvi vienodos kūgio formos optinės detalės , išdėstytos viena prieš kitą nukreiptais kūgio pagrindais (brėžinyje neparodyta). Esant tokiam intensyvumo pasiskirstymui lazerio spindulių pluoštas , patenkantis ant fokusavimo jrenginio lęšio, yra žiedo formos ir tokios formos pluoštą koncentruojant gaminio pasirinktoje srityje ir vykdant aukščiau aprašytą dviejų etapų medžiagos suardymą pasiekiamas ženklinamo simbolio dar didesnis kontrastingumas ir gaunami mažesni gabaritai. Pavyzdžiui , atliekant ženklinimą sapfyre (AI2O3) panaudojant žiedo formos pluoštą pasiekiamas suardytos medžiagos srities skersmuo apie 15 mikronų, o naudojant jprastinj pluoštą suardytos srities matmenys minėtoje medžiagoje būna 3 kartus didesni.
1.Skaidrios medžiagos gaminio lazerinio ženklinimo būdas , apimantisženklinimo vietos parinkimą gaminio viduje,lazerio spindulių pluošto , kurio neabsorbuoja gaminio medžiaga , koncentravimą pasirinktoje vietoje,gaminio medžiagos struktūros suardymą koncentravimo srityje veikiant ją lazerio spindulių pluošto impulsais irženklinamo simbolio formavimą, keičiant koncentravimo srities padėti gaminio viduje, besiskiriantis tuo, kad suardytą medžiagos struktūrą koncentravimo srityje gaminio viduje gauna mažiausiai dviem etapais, pirmame etape sumažina medžiagos atsparumą lazeriniam spinduliavimui koncentravimo srityje, o antrame etape minėtoje srityje vykdo medžiagos struktūros suardymą.
2. Būdas pagal 1 punktą .besiskiriantis tuo, kad suardytą medžiagos struktūrą koncentravimo srityje gauna veikiant medžiagą pasirinktoje vietoje mažiausiai dviem skirtingų parametrų lazerio impulsais ,kurių pirmasis arba keli pirmieji impulsai jų koncentravimo srityje sumažina medžiagos atsparumą iazeriniam spinduliavimui, o toliau einantis arba keli toliau einantys impulsai minėtoje srityje suardo medžiagos struktūrą .
3. Būdas pagal 2 punktą ,besiskiriantis tuo, kad lazerio impulsų parametras yra lazerio impulsų intensyvumas, ir vieno ar kelių pirmųjų lazerio impulsų intensyvumą parenka tok] , kad lazerio spindulių pluoštas jo koncentravimo srityje sumažintų medžiagos atsparumą lazeriniam spinduliavimui, o vieno ar kelių toliau einančių impulsų intensyvumą parenka mažesnj negu minėtų pirmųjų impulsų intensyvumas , tačiau kad jis ardytų medžiagos struktūrą srityje , kurioje dėl pirmojo (pirmųjų) impulsų poveikio sumažėjo medžiagos atsparumas lazeriniam spinduliavimui.
4. Būdas pagal 1-3 punktus .besiskiriantis tuo, kad lazerio spindulių pluoštą formuoja taip, kad intensyvumas pluošto kraštuose būtų didžiausias, o centre mažiausias, t.y. intensyvumo pasiskirstymas pluošte būtų žiedo formos.
5. Būdas pagal 1-4 punktus .besiskiriantis tuo, kad parenka trumpiausią lazerio spindulio arba jo harmonikos bangos ilgį, kuriam gaminio medžiaga yra skaidri.
6. Būdas pagal bet kurj iš 1-5 punktų, besiskiriantis tuo, kad pirmame etape nustato medžiagos atsparumo lazeriniam spinduliavimui sumažėjimo laipsni, kurj jvertinant parenka toliau einančių impulsų parametrus ,t. y. impulsų energijos tankį (intensyvumą), skaičių , trukmę, dažnumą ,kuriuos atitinkamai keičiant valdo suardytos medžiagos struktūros srities dydj bei formą.
7. Būdas pagal 6 punktą, besiskiriantis tuo, kad medžiagos atsparumo lazeriniam spinduliavimui sumažėjimo laipsnį pirmame etape nustato paga! dydį (intensyvumą) akustinės bangos, sklindančios iš srities, kurioje koncentruojamas lazerio spindulių pluoštas.
8. Būdas pagal 6 punktą, besiskiriantis tuo, kad medžiagos atsparumo lazeriniam spinduliavimui sumažėjimo laipsnį nustato pagal srities , kurioje sukoncentruotas lazerio spindulių pluoštas , švytėjimo intensyvumą.
9. Skaidrios medžiagos gaminio lazerinio ženklinimo jrenginys, susidedantis iš impulsinio lazerio, generuojančio tokio bangos ilgio šviesos spindulių pluoštą, kurio neabsorbuoja gaminio medžiaga, fokusavimo įrenginio , kuris sukoncentruoja lazerio spindulių pluoštą gaminio viduje pasirinktoje vietoje, ir priemonės .keičiančios koncentravimo srities padėt] gaminio viduje tam, kad būtų sukurtas ženklinantis simbolis .besiskiriantis tuo, kad turi priemonę , užtikrinančią pirmame etape medžiagos atsparumo lazeriniam spinduliavimui sumažėjimą koncentravimo srityje , o antrame etape medžiagos struktūros ardymą minėtoje srityje.
10. jrenginys pagal 9 punktą ,besiskiriantis tuo, kad minėta priemonė yra užtikrinanti medžiagos struktūros ardymą dviem etapais, sukuriant skirtingus parametrus lazerio impulsų , veikiančių medžiagą koncentravimo srityje atitinkamai pirmajame ir antrajame etapuose.
11. įrenginys pagal 10 punktą, besiskiriantis tuo, kad minėta priemonė yra sudaryta iš keitiklio (10), kurio jėjimas turi ryšį su koncentravimo sritimi (4), o išėjimas per suderinantįjį bloką (11) sujungtas su įėjimu valdymo įrenginio (12) ,kurio pirmas išėjimas sujungtas su impulsinio lazerio (1) valdymo įvadu, antras išėjimas per kontrolerį (7) sujungtas su valdymo įvadu pozicionavimo įtaiso (6), kuriame įmontuoti fokusavimo Įrenginys (3) ir keitiklis(10), ir valdymo įrenginio (12) trečias išėjimas per kontroler] (9) sujungtas su judama platforma (8) ,ant kurios įtvirtintas ženklinamas gaminys (5).
12. Jrenginys pagal 11 punktą, besiskiriantis tuo, kad keitiklis (10) yra optinis keitiklis , registruojantis plazmos švytėjimą lazerio pluošto koncentravimo srityje (4) ir perduodantis elektrinį signalą per suderinantįjį bloką (11) j valdymo įrenginį (12), kuris pakeičia lazerio impulsų parametrus proporcingai švytėjimo intensyvumui.
13. jrenginys pagal 11 punktą, besiskiriantis tuo, kad keitiklis (10) yra akustinis keitiklis , registruojantis akustinę bangą, sklindančią iš lazerio spindulių pluoštu koncentravimo srities, ir perduodantis elektrinj signalą per suderinantjjj bloką (11) j valdymo jrenginj (12) .keičiant] lazerio impulsų atitinkamus parametrus proporcingai akustinės bangos intensyvumui.
14. jrenginys pagal 9-13 punktus, besiskiriantis tuo, kad turi spindulių pluošto intensyvumo paskirstymo formuotuvą , esantj spindulių pluošto kelyje tarp impulsinio lazerio ir fokusavimo įrenginio ir formuojantį lazerio spindulių pluošto intensyvumo pasiskirstymą taip, kad didžiausias intensyvumas būtų pluošto kraštuose, o mažiausias jo centrinėje dalyje.
15.Jrenginys pagal 14 punktą .besiskiriantis tuo, kad spindulių pluošto intensyvumo paskirstymo formuotuvas yra teleskopas ,išplečiantis lazerio spindulių pluošteli, ir neskaidrus disko formos ekranas , uždengiantis išplėsto pluošto centrinę dalį.
16. jrenginys pagal 14 punktą, besiskiriantis tuo, kad spindulių pluošto intensyvumo paskirstymo formuotuvas yra dvi vienodo kūgio formos optinės detalės, išdėstytos viena prieš kitą nukreiptais kūgio pagrindais.
17. jrenginys pagal bet kurj iš 9-16 punktų .besiskiriantis tuo, kad impulsinio lazerio generuojamas spindulių pluoštas turi spindulio arba jo harmonikos bangos ilgj trumpiausią bangų ilgių intervale, kuriame gaminio medžiaga yra skaidri.
