[LT] Kampinio sujungimo konstrukcija turi būti tokia, kad būtų galima iki minimumo sumažinti kampinio jungtuvo (1) svorį ir rėmo kampe panaudoti tik palyginti nedidelį klijų kiekį tam, kad būtų galima pasiekti plokštuminį kampinio jungtuvo (1) ir mechaniškai su juo sujungtų tuščiavidurių profilių (21, 22) suklijavimą, esant didelei pasipriešinimo postūmio jėgai.@Šis uždavinys buvo išspręstas tokiu būdu: kampinis jungtuvas (1) savo šoninėse plokštumose (7) turi atviras vidines kameras; šoninėse plokštumose esančios angos yra uždarytos vienu ar keliais apdangalais (11) arba fasoninėmis detalėmis; tarp šoninių plokštumų ir tuščiavidurių profilių (21, 22) vidinių ribojančių plokštumų yra klijavimo masės išvirkštimui skirti plyšiai, kurių dydį lemia intarpai; klijavimo masės įšvirkštimas atliekamasmechaniškai sujungus tuščiavidurius profilius (21, 22) su kampiniu jungtuvu (1).@Toks kampas naudojamas langų, durų ir fasadų rėmams.
[EN]
[0001] Išradimas skirtas pjautų tuščiavidurių profilių kampiniam įstrižajam sujungimui į rėmą langams, durims ar fasadams, kai kampinio jungtuvo pečiai įeina •į tuščiavidurių profilių vidines kameras; kampinis jungtuvas ir tuščiaviduriai profiliai tvirtai suremiami kampinio įstrižojo sujungimo sandūroje, sutvirtinant kaupinio jungtuvo šonines dalis formos priderinimo, kalimo ar įsukamomis tvirtinimo priemonėmis, o plyšius, esančius tarp tuščiavidurio profilio vidinio paviršiaus ir kampinio jungtuvo, užpildant klijavimo mase.
[0002] a
[0003] Iki Šiol, gaminant tokio tipo kampinius sujungimus, kliju komponentai buvo maišomi atvirame inde. Po to mentele klijavimo masė buvo pildoma į tuščiavidurio profilio kameras tam, kad klijavimo mase padengti jungiančiąsias plokštumas, esančias prie kampinio jungtuvo, savo pečiais' įeinančio į tuščiavidures kameras (analogiškas sprendinys - EP paraiška Nr. 0321062, 1589).
[0004] Tačiau iš vienos pusės, glaistant rankiniu būdu, vidinių tuščiavidurio profilio plokštumų tolygiai padengti klijais yra neįmanoma, iš kitos pusės, maunant tuščiavidurius profilius ant jungtuvo pečių, didelė klijavimo masės dalis yra nustumiama į tuščiavidurių kamerų vidų ir, tpkiu būdu, negali būti panaudota sujungimui.
[0005] Siame išradime keliamas uždavinys sukurti tokią čia minimo kampinio sujungimo konstrukciją, kad būtų galima iki minimumo sumažinti kampinio jtingtuvo svorį ir rėir.o kampe panaudoti tik palyginti nedidelį klijų kieki,, kad būtų galima pasiekti plokštuminį kampinio jungtuvo ir tuščiavidurių profilių suklijavimą, • esant didelei pasipriešinimo postūmio jėgai.
[0006] šis uždavinys buvo išspręstas, lemiantis$ iuo išradimu, tokiu būdu: kampinio jungtuvo šoninėse plokštumose, kurios lygiagrečios išilginei plokštumai, yra atvire. 3 vidinės kameros; angos šoninėse plokštumose yra uždengtos vienu ar keliais apdangalais arba fasoninėmis detalėmis; tarp šoninių plokštumų ir tuščiavidurių profilių vidinių ribojančių plokštumų yra plyšiai klijavimo masei įšvirkšti, kurių lydi, lemia intarpai; klijavimo masė įšvirkščiama mechaniškai sujungus kampini, jungtuvą su tuščiaviduriais profiliais.
[0007] Tarp tuš& iavi*$ urių profilių vidinių plokštumų ir kampinio jungtuvo šoninių plokštumų esantys intarpai užtikrina vienodo dydžio plyšius, todėl įšvirkščiama klijavimo masė šoninių plokštumų srityje pasiskirsto tolygiai, sluoksnio storis visur vienodas, o tai jįu yra pakankama sąlyga, kad u^ tikrint^ didelę sujungimo pasipriešinimą postūmio j& gai.
[0008] Bendras klijų masės kiekis, reikalingas kampiniam sujungimui, yra nedidelis, kadangi šoninio jungtuvo vidimių kamerų šoninėse plokštumose esančios angos yra uždarytos vienu ar keliais apdangalais arba fasoninėmis detalėmis.
[0009] Kampinis jungtuvas gali būti pjaunamas iš vientiso presavimo profilio, dažniausiai naudojamas aliuminio profilis.
[0010] Kiti išradimo požymiai išdėstyti išradimo apibrėžties punktuose.
[0011] Kampinio sujungimo, remiantis šiuo išradimu, pavyzdžiai pavaizduoti brėžiniuose ir bus aprašyti toliau. Juose parodyta:

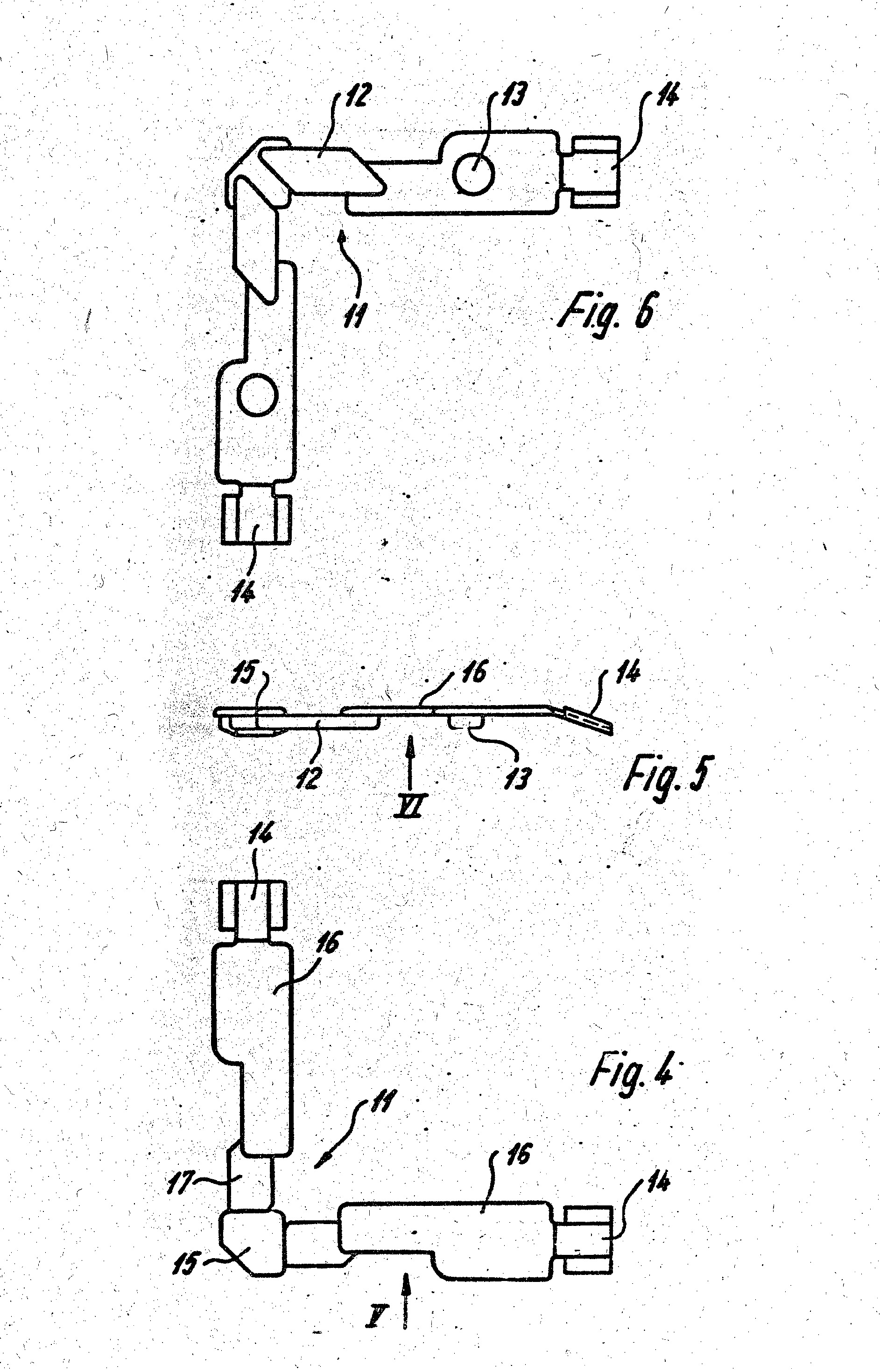

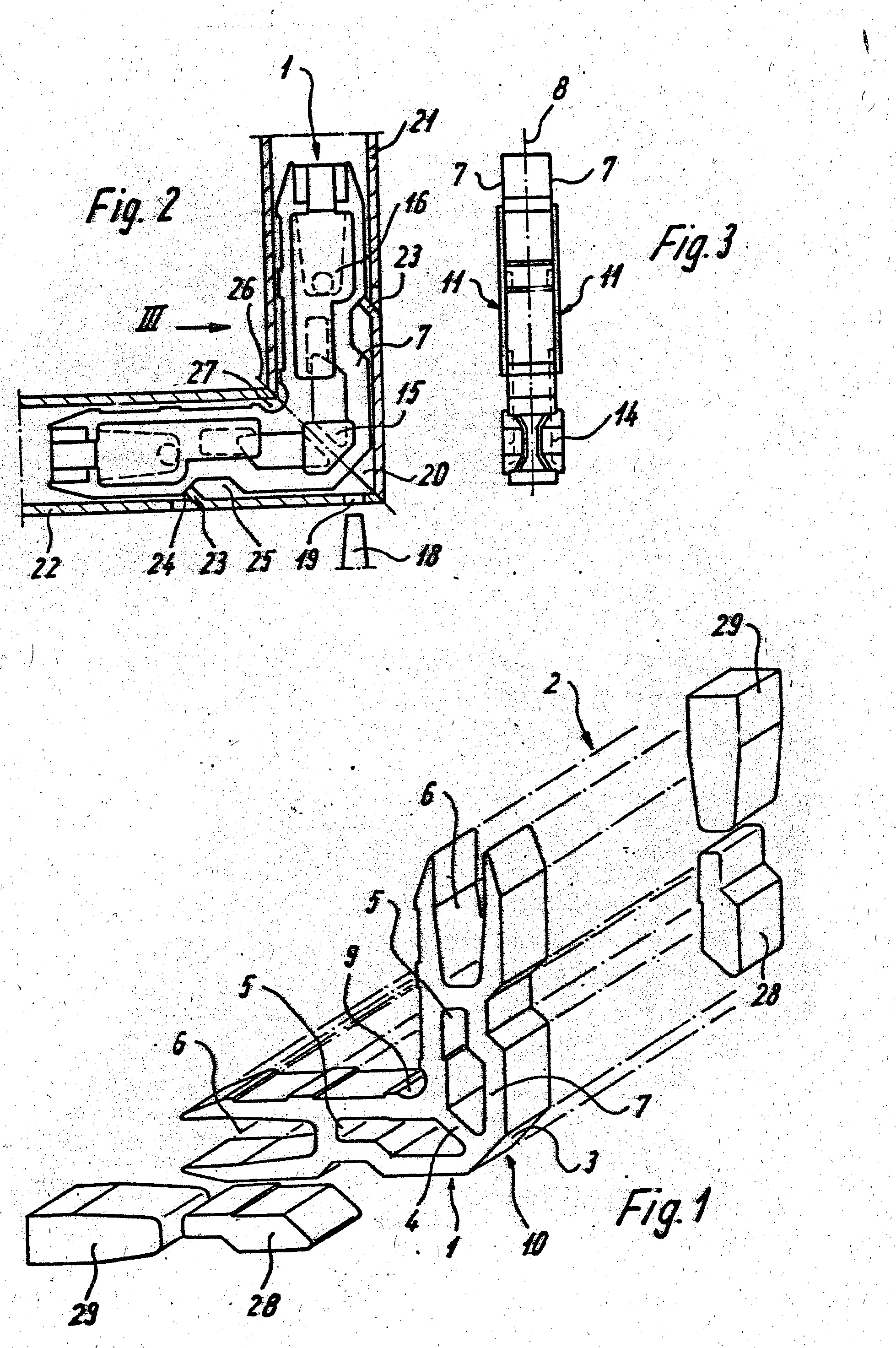

[0012] Fig. l - ' kampinis jungtuvas su atitinkamu vientiso presavimo profiliu ir atitinkamomis fasoninėmis - detalėmis vidinėms kameroms; Fig. 2 - kampinis sujungimas, ' panaudojant Fig. l pavaizduotą kampinį jungtuva, tačiau su kitokiais apdangalais Šoninėse plokštumose esančiomis vidinių kamerų angomis; Fig. 3 - kampinio jungtuvo vaizdas strėlės III kryptimi ( Fig. 2) ; Fig. 4 - kampinio jungtuvo Šoninių plokštumų apdangalai ( Fig. 2 ir 3), horizontali projekcija; Fig. 5 - vaizdas strėlės V kryptimi ( Fig. 4) ; Fig. 6 - vaizdas strėlės VI kryptimi ( Fig. 5) ; Fig. l pavaizduotas kampinis jungtuvas 1, išpjaunamas iš vientiso presavimo pjrofilio 2, kuris gali būti pagamintas, pavyzdžiui, iš alita^ inio.
[0013] Išoriniame kampinio jungtuvo 1 kampe yra nuodroža 3 bei kampine linija einantis tiltelis 4. Kampiniame jungtuve yra vidinės kameros . 5 ir 6, kurios atviros i šoninių plokštumų 7 pusę, einančių lygiagrečiai kampinio jungtuvo išilginei plokštumai 8. Jungtuvo pečių vidinės kameros 6 yra taip pat atviros laisvame gale.
[0014] Kampinio jungtuvo 1 vidiniame kampe 9 ir išoriniame karape 10 yra uždaros ribojanči- osios plokštumos.
[0015] Kampinių jungtuvų, pavaizduotų Fig. 2 ir 3, atveju šoninėse plokštumose esančios vidinių kamerų 5 ir 6 angos uždengiamos apdangalu. 11, kuris parodytas Fig. 4-6.
[0016] šis apdangalas 11, kuris yra pavaizduotas horizonta-lioje projekcijoje kampu ir yra numatytas kiekvienai šoninei kampinio jungtuvo pusei, turi apatinėje pusėje formuotes 12, 13, o laisvuose galuose - liežuvėlius 14. šios formuotės 12, 13 ir liežuvėliai 14 įeina į tuščiavidures kameras 5 ar 6 ir užfiksuoja apdangalą 11. Fig. 5 aiškiai parodyta, kad liežuvėliai 14 nuo apdangalo 11 nukreipti kampu žemyn. Fig. 4 pavaizduoto apdangalo 11 viršutinėje dalyje, priekinio kampo srityje yra trikampio formos intarpas 15. Toliau, kampinio jungtuvo pečių srityje yra intarpai 16. Uždėjus apdangalą, dalies, esančios tarp intarpų 15 ir 16, plokštuma 17 susijungia su kampinio jungtuvo šonine plokštuma 17, todėl klijavimo masė, paduodama preso antgaliu 18 per . įšvirkštimo angą 19 ; į kampinio jungtuvo dalinanti, j i, kanalą 20, gali laisvai tekėti tarp intarpų 15, 16 ir padengti laisvai gulinčias šonines plokštumos 7 dalis. Intarpai užtik-rina vienodą klijų masės stori, visoje šoninėje plokštumoje.
[0017] Klijai įšvirkščiami i, dalinantįjį, kanalą 20 tik po to, kai tuščiaviduriai profiliai 21, 22 mechaniškai sujungiami su kampiniu jungtuvu 1.
[0018] Fig. 2 pateikto pavyzdžio atveju iš tuščiavidurių profilių 21 ir 22 štancuojami sandūriniai antdėklai 23, kurie prispaudžiami prie išėmos 25 įstrižosios plokštumos 24; tokiu būdu tuščiaviduriai profiliai 21, 22 pastumiami link įstrižosios plokštumos 26 ir stipriai sujungiami vienas 3U kitu įstrižojoje sandūroje. 1 dalinantįjį kanalą 20 įšvirkšti klijv ai dar labiau sustiprina įstrižosios sandūros sandarumą. Taip ' pat ir kampinio jungtuvo vidiniame kampe 9 yra kanalas 27, kuris, užpildžius jį klijavimo mase, pagerina kampinio jungtuvo sandarumą įstrižosios sandūros srityje.
[0019] Vietoje apdangalų 11, vidinėms kameroms 5 ir 6 uždengti, galima naudoti taip pat ir fasonines detales 28, 29, kurios dažniausiai yra gaminamos iš putplasfiio.
[0020] SX ios fasoninės detalės gali būti išsi• kxišusios iš kampinio jungtuvo šoninių angų ir sudaryti • intarpus plyšiams, užpildomiems klijavimo mase.
[0021] Yra tokia galimybė, kad fasoninės detalės 28, 29 uždaro angas, sudarydamos su šoninėmis plokštumomis lygų paviršių, o intarpais yra tuščiavidurio profilio 21, 22 dalys.

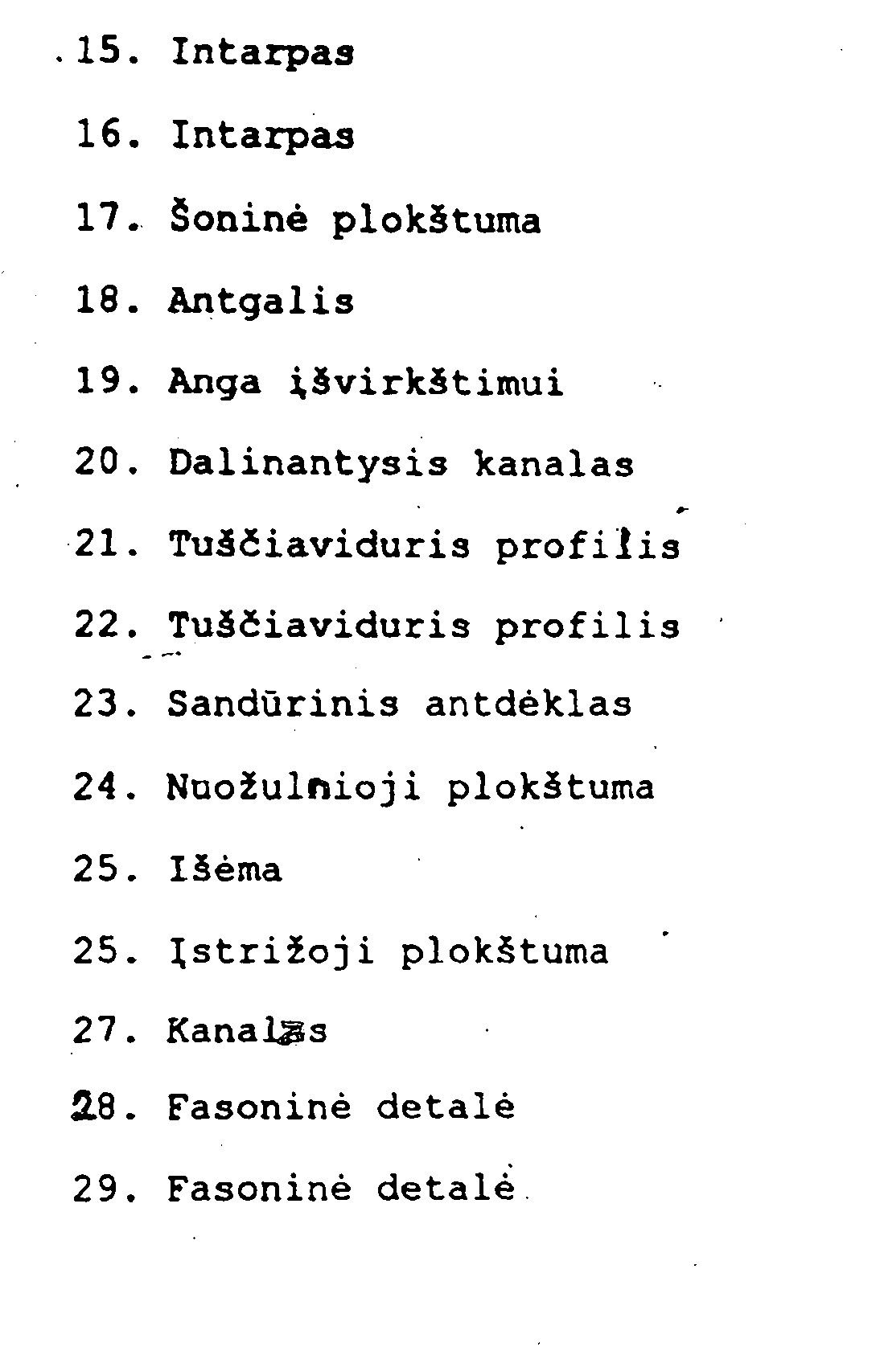

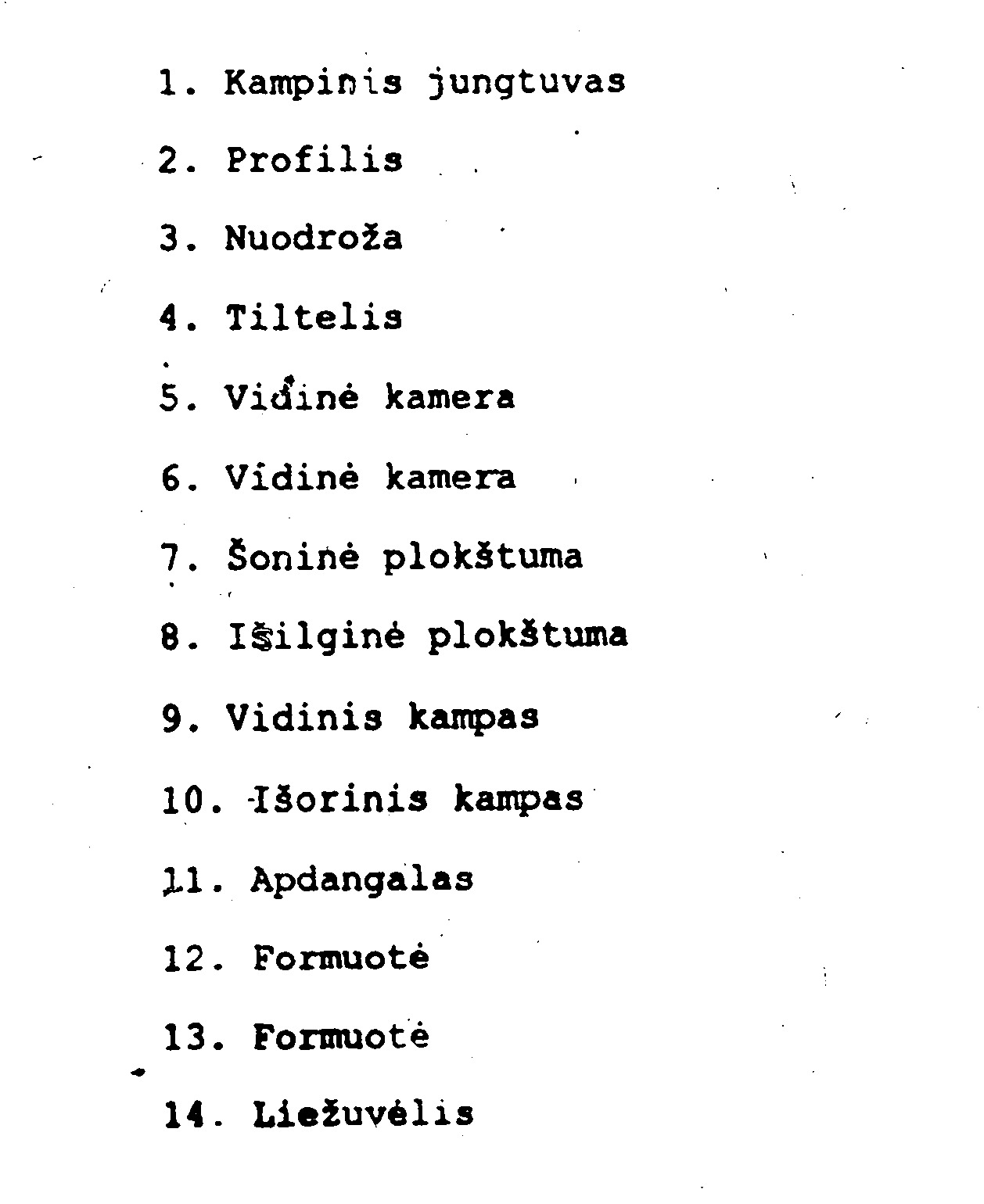

[0022] Žymėjimas
[0023]
1. Pjautų tuščiavidurių profilių kampinis įstrižasis sujungimas i, rėmą langams, durims ar fasadams, kai kampinio jungtuvo pečiai įeina j, tuščiavidurių profilių vidines kameras; kampinis jungtuvas ir tuščiaviduriai profiliai tvirtai suremiami kampinio įstrižojo sujungimo sandūroje, sutvirtinant kampinio jungtuvo šonines dalis formos priderinimo, kalimo ar įsukamomis tvirtinimo priemonėmis, o plyšius, esančius tarp tuščiavidurio profilio vidinio paviršiaus ir kampinio jungtuvo, užpildant klijavimo mase, besiskiriantis tuo, kad kampinis jungtuvas (1) savo šoninėse plokštumose (17), lygiagrečiose išilginei plokštumai (8), turi atviras vidines kameras .(5,6); šoninėse plokštumose (7) esančios angos yra uždarytos vienu ar keliais apdangalais (11) arba fasoninėmis detalėmis (28,29); tarp šoninių plokštumų .(7) irtuščiavidurių profilių (21,22) vidinių ribojančių plokštumų yra klijavimo masės įšvirkštimui skirti plyšiai, kurių dydį l<ewtia intarpai (15,16); klijavimomasę išvirkščia atliekamas mechaniškai sujungus tuščiavidurius profilius (21,22) su kampiniu jungtuvu ( 1)..
2. Kampinis sujungimas pagal 1 punktą, besiskiriantis tuo, kad kampinis jungtuvas (1) vidiniame kampe (9) ir išoriniame kampe (10) turi uždaras ribojančiąsias plokštumas.
3. Kampinis sujungimas pagal 1 arba 2 punktą, besiskiriantis tuo, kad kampinis jungtuvas (1) yra išpjautas iš vientiso presavimo profilio (2).
4. Kampinis sujungimas pagal vieną iš 1-3 punktų, besiskiriantis tuo, kad kampinis Jungtuvas turi vidines kameras ( 5, 61, kurios yra atviros laisvuose pečių galuose.
5. Kampinis sujungimas pagal vieną iš 1- 4 punktų^ besiskiriantis tuo, kad kampinis jungtuvas ( i) išorinio kampo ( 10) srityje turi nuodrožą ( 3), kuri kartu su ant kampinio jungtuvc užmautais tuščiaviduriais profiliais ( 21, 22) apriboja dalinanti, ji, kanalą ( 20), nusidriekusi, per visą bendrą kampinio jungtuvo aukšti,, ši3 kanalas jungiasi su tuščiavi-duriame " profilyje ( 22) šaiia įstrižosios sandūros esančia klijavimo masės įšvirkštimui skirta anga ( 19).
6. Kampinis sujungimas pagal 1 punktą, besiskiriantis tuo, kad kiekvienai kampinio jungtuvo pusei uždengti yra numatytas apdangalas ( 11), turirttis apatinėje dalyje formuotes ( 12, 13), o laisvuos© galuose- liežuvėlius ( 14), kurią įeina i, tuščiavidures kameras ( 5, 6).
- liežuvėlius ( 14), kurią įeina i, tuščiavidures kameras ( 5, 6).7. Kampinis sujungimas pagal 6 punktą, besiskiriantis tuo, kad liežuvėlius ( 14) nuo apdangalą( 11) nukreipia kampu žemyn.
8. Kampinis sujungimas pagal 6 punktą, nesiski-riantis tuo, kad apdangalo ( 11) viršutinėje dalyje, priekinio kampo ( 10) srityje yra trikampio formos intarpas ( 15), o kitas, kiekvieną petį atitinkantis intarpas ( 16), apriboja kampinio jungtuvo šoninių plokštumų klijuojamus pavijšius.
9. Kampinis sujungimas pagal 1 punktą, besiskiriantis tuo, kad į vidines kameras ( 5, 6h įdeda fasonines detales ( 28, 29), dažniausiai iš' putplasčio.10.Kampinis sujungimas pagal 9 punktą, besiskiriantis tuo, kad šios fasoninės detalės (28,29} išsikiša iš šoninių angų ir sudaro intarpus plyšiams.
10.Kampinis sujungimas pagal 9 punktą, besiskiriantis tuo, kad šios fasoninės detalės (28,29} išsikiša iš šoninių angų ir sudaro intarpus plyšiams.
