[LT] Išradimas iš statybos srities ir gali būti panaudotas universalių, daugiausiai žemės ūkio pastatų statybai.@Išradimo tikslas - inžinierinio efektyvumo didinimas, architektūrinis išraiškingumas.@Klostėtas denginys, susidedantis iš dviejų elementų, veidrodiškai išdėstytų denginio simetrijos ašies atžvilgiu, kurių trapecijos formos sienučių klostės, perlenktos dviem priešingomis kryptimis, standžiaipastatytos ant atraminių diafragmų, viršutinėje dalyje sujungtos horizontalia išilginio standumo diafragma, visumoje sudaro standžią plonasienę erdvinę konstrukciją.
[EN]
[0001] Išradimas iš statybos srities, gali būti panaudotas universalių, daugiausia žemės ūkio pastatų-sandėlių, daržinių, garažų statybai.
[0002] Yra žinomas klosčių denginys, sudarytas iš standžių kreivalinijinių briaunuotų kevalinių elementų ir L-formos erdvinės strypinės konstrukcijos rėmo, turinčio frontalinę ir šonines atitvaras. Kevaliniai elementai sujungti skliauto viršuje. Montuojant skliautinj, den-ginj, gretimi kevaliniai elementai eiliuojami tarpu-savyje, suvirinant įdėtines metalines detales (TSRS aut.1. Nr. 1521840).
[0003] Aprašytos konstrukcijos trūkumas tas, kad sudėtinga jos gamyba, mažos funkcinės galimybės.
[0004] Yra žinomas iš klosčių sudarytas skliautas (TSRS aut.1. Nr. 1370200), skirtas civilinių gamybinių pastatų ir statinių išorės atitivarai. Klosčių skliautas, susidedantis iš laužytos formos klosčių, sujungtų tarpu-savyje pagal kontūrą, ir daugiakampių panelių, turinčių keturias briaunas, viena iš kurių sudaro viršutinėje juostos briauna, antra laužytų linijų juostos briauną, trečia yra radialinėje plokštumoje ir sujungia vir-šutinės ir apatinės juostų viršūnes. Kiekviena panelė išpildyta vieno lapelio giparo pavidalu, o kiekvieno giparo ketvirta briauna išdėstyta viršutinėje juostos radialinėje plokštumoje.
[0005] - sudėtingas denginio montavimas iš atskirų elementų su dideliu elementų sandūrų bendru perimetru; - sudėtingas elementų laikinas išrėmimas projektinėje padėtyje juos montuojant; - denginio profilis skliauto viršutinėje zonoje sudaro sąlygas kauptis sniegui.
[0006] Yra žinomas klostėtas denginys, susidedantis iš tri-kampinių elementų, išdėstytų kreivalinijiniame juostos paviršiuje, kurie jungiasi briaunomis ir sudaro klostes. Kreivalinijinės juostos atliktos iš dviejų kongruenti-nių dalių, veidrodiškai išdėstytų denginio simetrijos ašiai. Kiekviena jų sudaryta iš kongruentinių trikampių elementų porų, išdėstytų taip pat veidrodiškai juostos ašies atžvilgiu (TSRS aut. 1. Nr. 1189963) .
[0007] Šis išradimas pagal technini, sprendimą ir gaunamą efektą yra artimas siūlomam išradimui, todėl išrinktas prototipu. Šio klostėto denginio trūkumai: - didelis kiekis atskirų elementų su sudūrimais pagal jų kontūrą, dėl to praktiškai neįmanomas kelių san-dūrų apjungimas viename taške denginio viršūnėje; - pirmų dviejų variantų trūkumai - neracionalus pastato vidaus panaudojimas dėl denginio profilio - ant denginio gali kauptis sniegas.
[0008] Išradimo tikslas yra inžinierinio efektyvumo didinimas.

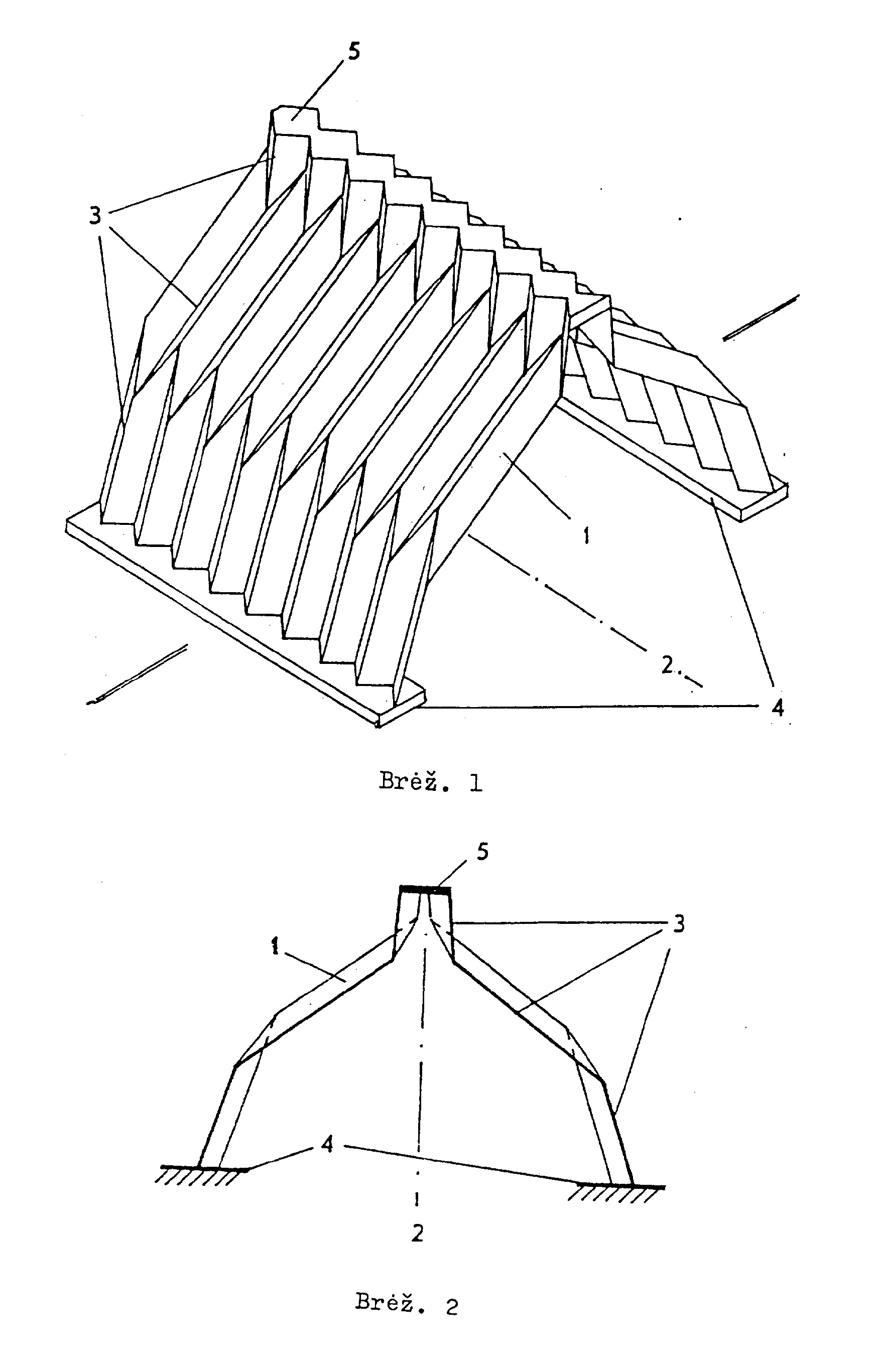

[0009] Išradimo esmė yra ta, kad siūlomas klostėtas denginys susideda iš dviejų elementų, veidrodiškai išdėstytų iš-ilginės denginio simetrijos ašies atžvilgiu, elementus sudaro trapecijos formos sienučių klostės, perlenktos dviem priešingom kryptim. Šie elementai standžiai pastatyti ant atraminių diafragmų, o viršuje sujungti horizontalia išilginio standumo diafragma ir visumoje sudaro standžią plonasienę erdvinę konstrukciją. Klostėto denginio esmė paaiškinama brėžiniais. 1 brėž. pavaizduotas denginio bendras vaizdas, 2 brėž. - pjūvis pagal A-A 1 brėž.
[0010] Klostėtas denginys susideda iš dviejų elementų 1, veidrodiškai išdėstytų denginio simetrijos ašies 2 at-žvilgiu. Elementus sudaro trapecijos formos sienučių klostės 3, perlenktos dviejose vietose priešingomis kryptimis. Denginio elementai 1 standžiai pastatyti ant atraminių horizontalių diafragmų 4, viršutinėje dalyje sujungti horizontalia išilginio standumo diafragma 5.
[0011] Klostėto denginio elementai gaminami statybos įmonėje arba statybos aikštelėje. Ant horizontalioje plokš-tumoje suklotų klojinių užpurškiamas 15 mm storio fibrobetonio sluoksnis, viršutinėje zonoje klosčių sie-nutės pastorinamos. Didesnių angų denginiams pastorinamos ir briaunos (uždėjus ant suformuoto 15 mm storio fibrobetonio sluoksnio skydus, kurių forma ir matmenys leidžia suformuoti briaunos pastorinimo zoną). Kai fibrobetonio tempimo stiprumas pasiekia tinkamą reikšmę, konstrukcijos elementas (arba jo sekcija) išimamas pri-tvirtinus traversas ir montuojamas kranu. Konstrukcija remiasi i, horizontalią juostą (pamatą) , o pastato tar-patramio centrinėje dalyje - i, laikinus bokštinius pa-stolius. Sandūros tarp elemento sekcijų užmonoliti-nanaos. Elementai žinomu būdu sujungiami viršuje mono-litinio gelžbetonio juosta - standumo diafragma. Po to laikini atramos elementai demontuojami.
[0012] Klostėtės denginys yra standi sistema ir nereikalauja vidaus karkaso. Klostėto denginio erdvinės konstrukcijos forma užtikrina savaimini, vandens nutekėjimą, ne-susidaro galimybė kauptis sniegui. Klostėtas denginys yra plonasienis ir lengvas, pagamintas iš hidrofobinės medžiagos (fibrobetonio), todėl nereikalauja papildomos stogo dangos.
[0013] Siūlomo klostėto denginio gamyba ir surinkimas sumažina darbo sąnaudas. Klostėtas denginys - ekologiškai šva-rus, konstrukcijoje nenaudojama mediena, skalda, stogo dangos medžiagos, žymiai sumažėja metalo išeiga.
[0014] Konstrukcijos forma suteikia pastatui architektūrini, išraiškumą.
Klostėtas denginys, susidedantis iš dviejų elementų,veidrodiškai išdėstytų denginio simetrijos ašies at-žvilgiu, besiskiriantis tuo, kad elemento trapecijos formos sienučių klostės perlenktos dviejose vietose priešingomis kryptimis ir standžiai pastatytos ant atraminių diafragmų, o viršutinėje dalyje sujungtos horizontalia išilginio standumo diafragma .
Klostėtas denginys, susidedantis iš dviejų elementų,veidrodiškai išdėstytų denginio simetrijos ašies at-žvilgiu, besiskiriantis tuo, kad elemento trapecijos formos sienučių klostės perlenktos dviejose vietose priešingomis kryptimis ir standžiai pastatytos ant atraminių diafragmų, o viršutinėje dalyje sujungtos horizontalia išilginio standumo diafragma .
