[LT] Milteliai šarminėms baterijoms, susidedantys iš@arba (1) 1-95 mg/kg Al, vieno iš 0,001-2% Bi, 0,005-2 % In ir 0,003-2 % Pb ir pasirinktinai 0,003-2 % Ca;@arba (2) 1-95 mg/kg Al, 0,001-2 % Bi, 0,005-2% In ir pasirinktinai 0,003-2 % Ca;@arba (3) 1-95 mg/kg Al, vieno iš 0,001-2 % Bi ir 0,005-2 % In; 0,003-2 % Pb ir pasirinktinai 0,003-2 % Ca;@arba (4) 1-1000 mg/kg Li,bent vieno iš 0,001-2 % Bi ir 0,005-2 % In ir pasirinktinai 0,003-2 % Ca;@arba (5) 1-1000 mg/kg Li, 003-2 % Pb, 0,003-2 % Ca ir pasirinktinai 0,005-2 % In;@arba (6) 1-1000 mg/kg Li, 0,001-2 % Bi, 0,003-2 % Pb ir pasirinktinai bentvieno iš 0,005-2 % In ir 0,003-2 % Ca;@arba (7) 1-95 mg/kg Al, 1-1000 mg/kg Li, bent vieno iš 0.001-2 % Bi, 0,005-2 % In ir 0,003-2 % Pb ir pasirinktinai 0,003-2 % Ca;@o likusią dalį sudaro cinkas ir neišvengiamos priemaišos, esančios minėtuose metaluose, išskyrus indžio turinčius miltelius su 50 mg/kg Al, patiekiamus (1) ir (3) kombinacijose, nebent milteliuose nebūtų kalcio.
[EN]
[0001] Šis išradimas siejamas su aliuminio ir/arba ličio turinčiais cinko milteliais šarminėms baterijoms.
[0002] Aliuminio turintys cinko milteliai aprašyti patente EP-A-0427315. Šiame dokumente prašoma patentuoti miltelius
[0003] -šarminėms baterijoms cinko pagrindu, kurie turi 0,005-2% aliuminio, o taip pat
[0004] arba 0, 0001-0.01% RŽM, kur RŽM - retieji žemės metalai; arba, be cinko ir neišvengiamų priemaišų, tik 0,0001-2% bent vieno iš elementų - indžio ir
[0005] RŽM;
[0006] arba, be cinko ir neišvengiamų priemaišų, tik 0,003-2% bismuto ir 0,0001-2% bent vieno iš elementų - indžio ir RŽM;
[0007] arba, be cinko ir neišvengiamų priemaišų, tik 0,005-2% švino ir 0,0001-2% bent vieno iš elementų - indžio ir RŽM;
[0008] arba, be cinko ir neišvengiamų priemaišų, tik 0,005-2% švino, 0,003-2% bismuto ir 0,0001-2% bent vieno iš elementų - indžio ir RŽM.
[0009] Pirmas pavyzdys šiame dokumente siejamas su milteliais, gautais išpurškiant išlydytą įkrovą, kurios sudėtis: 220 mg/kg Al, 5 mg/kg La, 12 mg/kg Ce, 500 mg/kg Pb, 54 mg/kg In, likusią dali, sudaro termiškai išvalytas cinkas. Antras pavyzdys siejamas su milteliais, gautais išpurškiant išlydytą įkrovą, kurios sudėtis: 600 mg/kg Al, 500 mg/kg Pb, 500 mg/kg Bi, 100 mg/kg In, likusią dalį sudaro termiškai išvalytas cinkas. Visuose kituose pavyzdžiuose aprašyti milteliai, turintys nuo 0,03% iki 0,06% aliuminio junginių (visi procentai, pateikti čia ir toliau, yra svorio procentai).
[0010] Pagal šiuos pavyzdžius milteliai tarpusavyje panašūs tuo, kad juose yra mažiausiai apie 220 mg/kg Al ir yra atsparūs korozijai baterijos elektrolite prieš ir po baterijos iškrovimo. Tačiau jų trūkumas tas, kad jie gali sukelti trumpą sujungimą tam tikrų tipų baterijose, tarkim LR6 tipo ir mažesnių tipų baterijose.
[0011] Šio išradimo tikslas - pateikti aliuminio ir/arba ličio turinčius cinko miltelius šarminėms baterijoms, kurie nesukelia arba daug rečiau, negu EP-A-0427315 patente aprašyti milteliai, sukelia trumpą sujungimą ir, nepaisant to, yra pakankamai atsparūs korozijai.
[0012] Milteliai, teikiami šiame išradime, pasižymi tuo, kad jie susideda iš: arba (1) 1-95 mg/kg Al, vieno iš 0,001-2% Bi,
[0013] 0,005-2% In ir 0,003-2% Pb bei pasirinktai 0,003-2% Ca;
[0014] arba (2) 1-95 mg/kg Al, 0,001-2% Bi, 0, 005-2% In
[0015] ir pasirinktai 0,003-2% Ca;
[0016] arba (3) 1-95 mg/kg Al, vieno iš 0,001-2% Bi ir
[0017] 0,005-2% In bei pasirinktinai 0,003-2% Ca;
[0018] arba (4) 1-1000 mg/kg Li, bent vieno iš 0,001-2%
[0019] Bi ir 0,005-2% In ir pasirinktinai 0,003-2% Ca;
[0020] arba (5) 1-1000 mg/kg Li, 0, 003-2% Ca ir
[0021] pasirinktinai 0,005-2% In;
[0022] arba (6) 1-1000 mg/kg Li, 0,001-2% Bi, 0,003-2% Pb ir pasirinktinai bent vieno iš 0,005-2% In ir 0,003-2% Ca;
[0023] arba (7) 1-95 mg/kg Al, 1-1000 mg/kg Li, bent vieno iš 0,001-2% Bi, 0,005-2% In ir 0,003-2% Pb bei pasirinktinai 0,003-2% Ca;
[0024] o likusią dali, sudaro cinkas ir neišvengiamos priemaišos, esančios minėtuose metaluose, išskyrus indžio turinčius miltelius su 50 mg/kg Al pagal (1) ir (3) kombinacijas, nebent šiuose milteliuose yra kalcio.
[0025] Iš tikrųjų, kalbant apie šiame išradime teikiamuose aliuminio milteliuose esanti, aliumini,, pareiškėjas nustatė, kad milteliai, kuriuose yra mažai Al, priešingai, negu EP-A-0427315 patento pavyzdžiuose aprašyti milteliai, nesukelia arba retai sukelia trumpą sujungimą baterijose, kuriose jie panaudoti. Taip pat pareiškėjas nustatė, ir tai bus parodyta vėliau, kad labai mažo Al kiekio užtenka suteikti milteliams pakankamą atsparumą korozijai, ypač po dalinio arba visiško baterijos iškrovimo. Kiti lydinio elementai (Bi ir/arba Pb ir/arba In) suteikia milteliams pakankamą atsparumą korozijai prieš iškrovimą. Todėl milteliai tinka visų tipų šarminėms baterijoms, tokioms kaip LR6, LR14, LR20 ir kitomis. Taip pat pareiškėjas nustatė, kad ličio įtaka dujų išsiskyrimui po dalinės ar visiškos iškrovos panaši i, aliuminio i,taką. Todėl abu elementai gali būti naudojami kartu arba atskirai.
[0026] Patente EP-A-0457354 tarp kitų aprašyti cinko milteliai šarminėms baterijoms, kuriuose yra 0,01-1% In, 0,005-0,5% iš viso vieno arba dviejų iš Pb ir Bi ir 0, 005-0,2% iš viso vieno arba daugiau iš Li, Ca ir Al. Pateikta daug miltelių kompozicijų pavyzdžių: milteliai be Al, milteliai su Al>0,01%, o taip pat milteliai su 25 mg/kg Al, kurie tačiau skiriasi nuo tų išradimo miltelių, kuriuose yra Ca, In ir Bi bei pasirinktinai Pb. Nepateiktas ličio turinčių miltelių pavyzdys. Tačiau konstatuojama, kad ličio įtaka tokia pati, kaip aliuminio. Niekur šiame dokumente neminima, kad yra trumpo sujungimo problema dėl didelio kiekio Al, ir kad šią problemą galima išspręsti, iš esmės nesumažinant miltelių atsparumo korozijai, apribojant Al kieki, iki 1-95 mg/kg.
[0027] Patente IP-A-6217 6053 aprašyti amalgamuoti cinko milteliai, turintys 0,001-0,5% In, 0,005-0,5% Pb, 0,005-0,5% Al, 0,005-0,5% vieno ar daugiau iš Tl, Sn, Cd ir Ga, 0,0001-0,5% vieno ar daugiau iš Li, Na, K, Rb ir Ce ir 0, 005-0, 5% vieno ar daugiau iš Ni, Co ir Te. Taigi šie milteliai susideda bent iš 6 sulydytų elementų ir, be to, yra amalgamuoti.
[0028] Patente EP-A-0384975 aprašyti ličio turintys cinko lydiniai, naudojami kaip puodeliai Leklanche baterijoms. Ličio pridedama mechaniniam stiprumui pagerinti, tačiau naudojant šarminėms baterijoms cinko miltelius, ši problema neturi jokios reikšmės.
[0029] Pagal ši, išradimą pirmenybė teikiama milteliams, kurių sudėtis apibrėžta šio išradimo 2-22 punktuose.
[0030] Šiame išradime teikiamus miltelius lengvai galima gauti, pridėjus visus priedus, kurie turi būti gautuose milteliuose (Al ir, pavyzdžiui, In ir Bi), i, išlydytą cinką ir taip gautą lydinį išpurškiant dujomis, vandeniu arba jų mišiniu. Taip pat galima išpurkšti išlydytą cinką, kuriame jau yra dalis priedų
[0031] (pavyzdžiui, Al ir Bi), o likusius priedus (pavyzdžiui, Zn) nusodinti po to ant jau išpurkštų miltelių arba cementacijos iš vandeninio tirpalo arba fizinio nusodinimo iš dujinės fazės ("Fizinis garų nusodinimas" arba FGN) arba cheminio nusodinimo iš dujinės fazės ("Cheminis garų nusodinimas" arba CGN) būdu. Aišku, kad
[0032] cementacijos techniką galima pritaikyti tik tada, kai priedai yra elektroteigiamesni už cinką. Kada ant išpurkštų miltelių reikia nusodinti keletą priedų, juos galima nusodinti kartu arba atskirai.
[0033] "Taip pat galima išpurkšti išlydytą cinką, o po to visus priedus nusodinti ant išpurkštų miltelių.
[0034] Taip pat įmanoma įvesti tam tikrą priedą, dali, jo įmaišant i, išlydytą cinką, o likusią dali, nusodinti ant išpurkštų miltelių.
[0035] Vietoj išpurškimo dujomis, vandeniu arba jų mišiniu, galima pritaikyti bet kuri, kitą tinkamą išlydyto metalo pavertimo milteliais būdą, toki, kaip, pavyzdžiui, centrifuginį išpurškimą arba metalo liejinio susmul-kinimą.
[0036] Tuo atveju, kai norimuose milteliuose yra priedų, kuriuos galima nusodinti cementacijos būdu (pavyzdžiui, In) , yra dar vienas būdas milteliams gauti, ir jo esmė yra tai, kad gaminami milteliai su priedais, kurių negalima cementuoti ir pasirinktinai su dalimi priedų, kuriuos galima cementuoti vienu iš anksčiau minėtų būdų, ir iš taip gautų miltelių padaromas anodas. Tas anodas įdedamas į bateriją, o priedai, kuriuos galima cementuoti, pridedami į baterijos elektrolitą, iš kurio jie cementuojasi ant anodo miltelių.
[0037] Todėl šis išradimas siejamas ne tik su įvedamais į bateriją milteliais, bet ir su milteliais, esančiais baterij oje.
[0038] Šis pavyzdys įrodo, kad šiame išradime teikiami milteliai cinko pagrindu yra atsparūs korozijai baterijos elektrolite, kai baterija iš dalies iškrauta.
[0039] Paruošia 7 rūšių miltelius, kurių sudėtis tokia: Zn, 500 mg/kg Pb, 500 mg/kg Bi, 500 mg/kg In ir atitinkamai 0, 5, 7, 16, 21, 70 arba 280 mg/kg Al. Šiam tikslui i, išlydytą, termiškai išvalytą cinką prideda pageidau-jamus sulydomų elementų kiekius.
[0040] Taip gautą lydalą homogenizuoja, maišant 450°C tempe-ratūroje.
[0041] Lydalą išpurškia suspausto oro srautu, taip gaunant lydinio miltelius, kurių dalelės yra beveik tokios pat homogeninės sudėties, kaip ir homogenizuotos išlydytos įkrovos
[0042] Lydinio miltelius sijoja ir atskiria frakciją, didesnę nei 500 mikronų, ir, kiek įmanoma, frakciją, mažesnę už 104 mikronus. Tuo būdu gauna lydinio miltelius, kurių dalelių dydis nuo 104 iki 500 mikronų

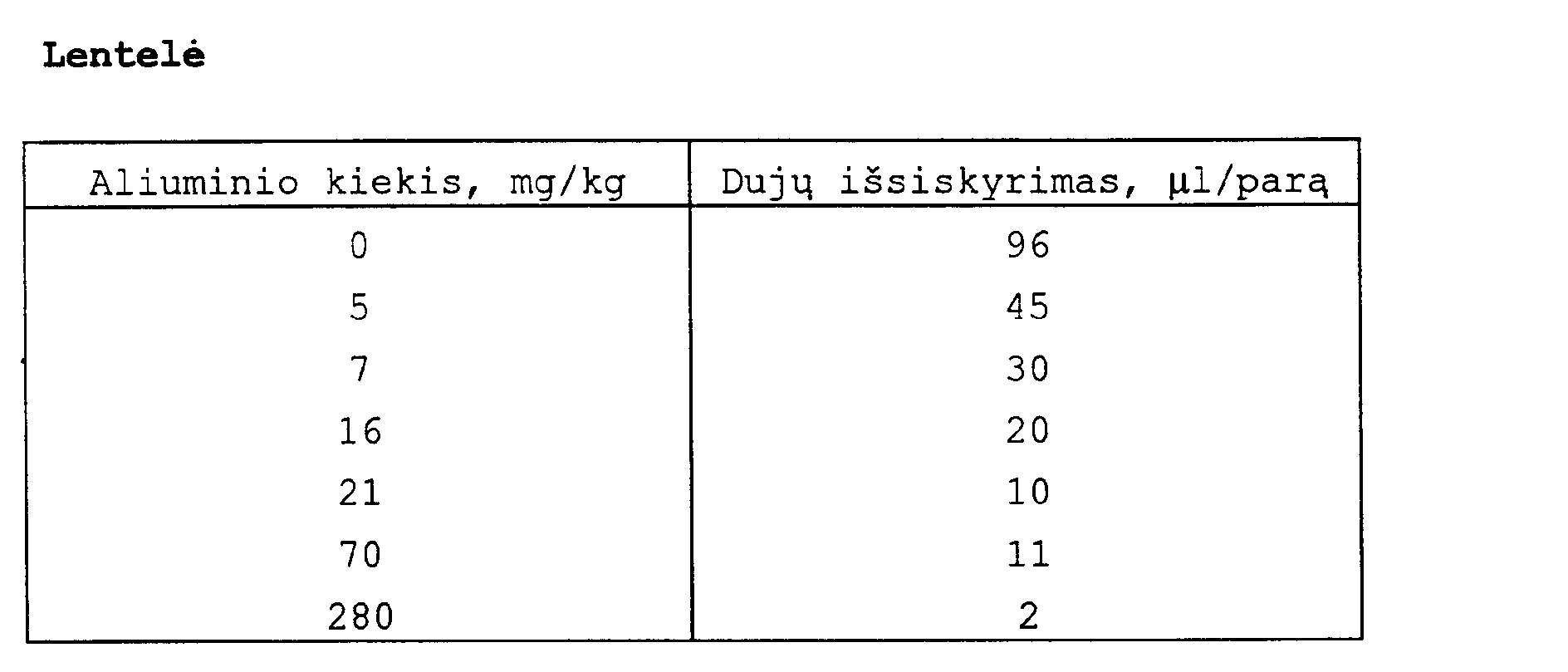

[0043] Panaudojant lydinio miltelius, gamina LR14 tipo baterijas. Šias baterijas iškrauna 2 valandas su 2,2 Omo varža. Tuo pačiu 45°C temperatūroje nustato per 7 dienas išsiskiriančio vandenilio kiekį. Rezultatai pateikiami lentelėje.
[0044] Šie rezultatai rodo, kad mažiausias pridėto Al kiekis žymiai padidina išsiskiriančių dujų greiti,
[0045] Šis pavyzdys rodo, kad šiame išradime teikiami milteliai cinko pagrindu yra atsparūs korozijai baterijos elektrolite, kai baterija iš dalies iškrauta.
[0046] Paruošia trijų rūšių miltelius, kurių sudėtis tokia: Zn, 500 mg/kg In, 500 mg/kg Bi ir atitinkamai 0,35 ir 70 mg/kg Al. Miltelius paruošia taip pat, kaip ir 1 pavyzdyje.
[0047] LR14 tipo baterijas gamina su lydinio milteliais. Baterijas iškrauna 9 valandas su 2,2 Omo varža. Tuo pačiu 71°C temperatūroje nustato per 7 dienas išsiskiriančio vandenilio kieki,. Gauna atitinkamai: 165, 101 ir 73 (ll/parą.
[0048] Šis pavyzdys rodo, kad šiame išradime teikiami milteliai cinko pagrindu LR6 tipo baterijose nesukelia trumpo sujungimo.
[0049] Paruošia trijų rūšių miltelius, kurių sudėtis tokia: Zn, 500 mg/kg In, 500 mg/kg Bi ir atitinkamai 30, 70 ir 325 mg/kg Al. Miltelius paruošia t'aip pat, kaip ir 1 pavyzdyje.
[0050] Šiuos miltelius pateikia baterijų gamintojams, kad juos panaudotų LR6 tipo baterijose. Gamintojai pareiškė, kad milteliai su 325 mg/kg Al netinka šio tipo baterijoms, kadangi jie gali sukelti trumpą sujungimą, tuo tarpu kai milteliai su 30 ir 70 mg/kg tinka, nes to paties tipo baterijose trumpo sujungimo nesukelia.
[0051] Kiti tipiški miltelių pavyzdžiai pagal ši išradimą yra tokios sudėties:
[0052] Zn - 40 mg/kg Al - 500 mg/kg In - 1000 mg/kg Bi - 50 mg/kg Pb Zn - 70 mg/kg Al - 500 mg/kg In - 1000 mg/kg Bi - 50 mg/kg Pb
[0053] Zn - 40 mg/kg Al - 500 mg/kg In - 500 mg/kg Bi - 50 mg/kg Pb Zn - 70 mg/kg Al - 500 mg/kg In - 500 mg/kg Bi - 50 mg/kg Pb Zn - 40 mg/kg Al - 250 mg/kg In - 250 mg/kg Bi - 100 mg/kg Pb Zn - 250 mg/kg Li - 250 mg/kg Bi
[0054] Zn - 30 mg/kg Li - 250 mg/kg Bi - 500 mg/kg In - 100 mg/kg Pb Zn - 50 mg/kg Li - 250 mg/kg Bi - 500 mg/kg In - 250 mg/kg Pb
[0055] * Zn - 50 mg/kg Li - 500 mg/kg Bi - 500 mg/kg In - 200 mg/kg Ca Zn - 250 mg/kg Li - 500 mg/kg Bi - 500 mg/kg In - 100 ircj/kg Ca Zn - 30 mg/kg Li - 1000 mg/kg Bi - 500 mg/kg In
[0056] Zn - 30 mg/kg Al - 30 mg/kg Li - 250 mg/kg Bi - 180 mg/kg Ca Zn - 70 mg/kg Al - 30 mg/kg Li - 250 mg/kg Bi - 250 mg/kg Ca Zn - 30 mg/kg Al - 250 mg/kg Li - 250 mg/kg Bi
[0057] Zn - 30 mg/kg Al - 50 mg/kg Li - 250 mg/kg Bi - 180 mg/kg Pb Zn - 70 mg/kg Al - 30 mg/kg Li - 250 mg/kg Bi - 250 mg/kg Pb Zn - 30 mg/kg Al - 30 mg/kg Li - 500 mg/kg Bi
[0058] Zn - 30 mg/kg Al - 30 mg/kg Li - 250 mg/kg In - 250 mg/kg Bi Zn - 30 mg/kg Al - 50 mg/kg Li - 250 mg/kg In - 250 mg/kg Bi Zn - 70 mg/kg Al - 30 mg/kg Li - 250 mg/kg In - 250 mg/kg Bi Zn - 30 mg/kg Al - 250 mg/kg Li - 250 mg/kg In - 250 mg/kg Bi Zn - 30 mg/kg Al - 30 mg/kg Li - 500 mg/kg In - 250 mg/kg Bi Zn - 30 mg/kg Al - 50 mg/kg Li - 500 mg/kg In - 250 mg/kg Bi Zn - 70 mg/kg Al - 30 mg/kg Li - 500 mg/kg In - 250 mg/kg Bi Zn - 30 mg/kg Al - 250 mg/kg Li - 500 mg/kg In - 250 mg/kg Bi Zn - 30 mg/kg Al - 50 mg/kg Li - 500 mg/kg In - 500 mg/kg Bi Zn - 30 mg/kg Al - 250 mg/kg Li - 500 mg/kg In - 500 mg/kg Bi Zn - 70 mg/kg Al - 50 mg/kg Li - 500 mg/kg In - 500 mg/kg Bi Zn - 30 mg/kg Al - 30 mg/kg Li - 500 mg/kg In - 1000 mg/kg Bi Zn - 30 mg/kg Al - 250 mg/kg Li - 500 mg/kg In - 1000 mg/kg Bi Zn - 70 mg/kg Al - 30 mg/kg Li - 500 mg/kg In - 1000 mg/kg Bi Zn - 70 mg/kg Al - 50 mg/kg Li - 500 mg/kg In - 1000 mg/kg Bi Zn - 30 mg/kg Al - 50 mg/kg Li - 500 mg/kg In - 2300 mg/kg Bi Zn - 70 mg/kg Al - 30 mg/kg Li - 500 mg/kg In - 2300 mg/kg Bi Zn - 70 mg/kg Al - 30 mg/kg Li - 500 mg/kg In - 3000 mg/kg Bi
[0059] Šiuose milteliuose, be cinko ir neišvengiamų priemaišų, yra tik pateiktieji priedai. Neišvengiamos priemaišos - tai priemaišos, esančios cinke ir prieduose.
1. Aliuminio turintys cinko milteliai šarminėms baterijoms, besiskiriantys tuo, kad susideda iš 1-95 mg/kg aliuminio irarba vieno iš 0,001-2% bismuto ar 0,005-2% indžioir pasirinktinai 0,003-2% kalcio;arba iš 0,001-2% bismuto, 0,005-2% indžio irpasirinktinai 0,003-2% švino;arba vieno iš 0,001-2% bismuto ar 0,005-2% indžio,ar 0,03-2% švino ir pasirinktinai 0,003-2% kalcio;o likusią dali, sudaro cinkas ir neišvengiamos priemaišos, esančios minėtuose metaluose, išskyrus indžio turinčius miltelius su 50 mg/kg aliuminio, nebent šiuose milteliuose būtų kalcio.
2. Ličio turintys cinko milteliai šarminėms baterijoms, besiskiriantys tuo, kad susideda iš 1-1000 mg/kg ličio irarba bent vieno iš 0,001-2% bismuto ir 0,005-2%indžio ir pasirinktinai 0,003-2% kalcio;arba 0,003-2% švino, 0,003-2% kalcio ir pasirinktinai 0,005-2% indžio;arba 0,001-2% bismuto, 0,003-2% švino ir pasirinktinai bent vieno iš 0,005-2% indžio ir 0,003-2% kalcio;o likusią dali, sudaro cinkas ir neišvengiamos priemaišos, esančios minėtuose metaluose.
3. Aliuminio ir ličio turintys cinko milteliai šarminėms baterijoms, besiskiriantys tuo, kad susideda iš 1-95 mg/kg aliuminio, 1-1000 mg/kg ličio, bent vieno iš 0,001-2% bismuto, 0,005-2% indžio ir 0,003-2% švino ir pasirinktinai 0,003-2% kalcio, o likusią dali, sudaro cinkas ir neišvengiamos priemaišos, esančios minėtuose metaluose.
4. Milteliai pagal 1 ir 3 punktus, besiskiriantys tuo, kad juose yra 1-85 mg/kg aliuminio.
5. Milteliai pagal 4 punktą, besiskiriantys tuo, kad juose yra 1-45 mg/kg aliuminio.
6. Milteliai pagal 5 punktą, besiskiriantys tuo, kad juose yra 5-45 mg/kg aliuminio.
7. Milteliai pagal vieną iš 2-6 punktų, besiskiriantys tuo, kad juose yra 5-500 mg/kg ličio.
8. Milteliai pagal 7 punktą, besiskiriantys tuo, kad juose yra 10-200 mg/kg ličio.
9. Milteliai pagal vieną iš 1-8 punktų, besiskiriantys tuo, kad juose yra 0, 003-0, 3% bismuto.
10.Milteliai pagal 9 punktą, besiskiriantys tuo, kad juose yra 0,003-0,2% bismuto.
11.Milteliai pagal 10 punktą, besiskiriantys tuo, kad juose yra 0,003-0,1% bismuto.
12.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio elementai yra tik bismutas ir bent vienas iš aliuminio ir ličio.13.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio* elementai yra tik bismutas, kalcis ir bent vienas iš aliuminio ir ličio.14.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio elementai yra tik indis, bismutas ir bent vienas iš aliuminio ir ličio.15.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad "juose kaip lydinio elementai yra tik bismutas, indis, litis, kalcis ir pasirinktinai aliuminis.16.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio elementai yra tik švinas, bismutas ir bent vienas iš aliuminio ir ličio.17.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio elementai yra tik švinas, bismutas, kalcis ir bent vienas iš aliuminio ir ličio.18.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio elementas yra tik švinas, bismutas, indis ir bent vienas iš aliuminio ir ličio.19.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio elementai yra tik švinas, bismutas, indis, litis, kalcis ir pasirinktinai aliuminis.
13.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio* elementai yra tik bismutas, kalcis ir bent vienas iš aliuminio ir ličio.14.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio elementai yra tik indis, bismutas ir bent vienas iš aliuminio ir ličio.15.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad "juose kaip lydinio elementai yra tik bismutas, indis, litis, kalcis ir pasirinktinai aliuminis.16.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio elementai yra tik švinas, bismutas ir bent vienas iš aliuminio ir ličio.17.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio elementai yra tik švinas, bismutas, kalcis ir bent vienas iš aliuminio ir ličio.18.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio elementas yra tik švinas, bismutas, indis ir bent vienas iš aliuminio ir ličio.19.Milteliai pagal vieną iš 1-11 punktų, besiskiriantys tuo, kad juose kaip lydinio elementai yra tik švinas, bismutas, indis, litis, kalcis ir pasirinktinai aliuminis.20.Milteliai pagal vieną iš 1-11, 14, 15, 18 ir 19 punktų, besiskiriantys tuo, kad juose yra 0,01-0,1% indžio.
21.Milteliai pagal vieną iš 1-11 ir 16-19 punktų, besiskiriantys tuo, kad juose yra 0,01-0,1% švino.
22.Milteliai pagal vieną iš 1-11, 13, 15, 17 ir 19 punktų, besiskiriantys tuo, kad juose yra 0,005-0,1% kalcio.
23.Šarminė baterija, turinti anodą, katodą ir elek-trolitą, besiskirianti tuo, kad anode kaip aktyvus elementas yra milteliai pagal vieną iš 1-22 punktų.
24.Šarminė baterija pagal 23 punktą, besiskirianti tuo, kad milteliuose yra metalų, nusodintų cementacijos būdu iš elektrolito.
