[LT] Išradimas priskiriamas statybos sričiai.@Siūlomas perdenginio montavimo būdas, kuriame iš pradžių su tarpais deda pagrindo ilgio santvaras su atramomis, minėtų tarpų plotis atitinka tuščiavidurių blokelių plotį, po to per visą santvaros ilgį į tarpus deda tuščiavidurius blokelius ir galiausiai betonuoja tarpus su santvaromis ir tuščiavidurių blokelių viršų.@Išradimu pasiekiamas patogesnis montavimas.
[EN]
[0001] Išradimas priskiriamas statybos sričiai, o būtent, statybinėms konstrukcijoms, ir gali būti panaudojamas, montuojant statybines konstrukcijas statybos aikštelėje, naudojant betoną ir papildomus elementus.
[0002] Yra žinomas perdenginio montavimo būdas, apimantis sutvirtinančių konstrukcijų ir blokų dėjimą ant pagrindo ir siūlių betonavimą (TSRS a.l. Nr. 1386711, E 04 B 1/16). Tačiau šs perdengimo montavimo būdas yra nepatogus, nes transportuojant ir montuojant reikalingi kranai.
[0003] Taip pat yra žinomas perdenginio montavimo būdas, apimantis sutvirtinančių konstrukcijų ir blokų dėjimą ant pagrindo ir betonavimą (TSRS a.l. Nr. 1408034, E 04 B 1/16).
[0004] Šis perdenginio montavimo būdas yra nepatogus. Trans-portuoti ir montuoti reikalingi kranai. Betonavimui reikalingi klojiniai, sunaudojama daug medienos, klojinių sutvirtinimui reikia papildomo darbo ir papildomų konstrukcijų. Tai ilgai trunkantis procesas, kuriam būdingas didelis darbo imlumas.
[0005] Siūlomo, išradimo tikslas yra sukurti patogų perdenginio montavimo būdą - supaprastinti montavimą.
[0006] Iškeltas tikslas pasiekiamas tuo, kad pradžioje su tarpais deda pagrindo ilgio santvaras su atramomis, minėtų tarpų plotis atitinka tuščiavidurių blokelių ploti,, po to per visą santvaros ilgį i, tarpus deda tuščiavidurius blokelius ir galiausiai betonuoja tarpus su santvaromis ir tuščiavidurių blokelių viršų. Optimalus betono storis ant tuščiavidurių blokelių viršaus sudaro 3-5 cm.
[0007] pirmiausia ant pagrindo deda pagrindo ilgio santvaras su atramomis tarpais, kurių plotis atitinka tuščiavidurių blokelių plotį; po to deda tuščiavidurius blokelius ir galiausiai betonuoja tarpus su santvaromis ir betonuoja virš tuščiavidurių blokelių.

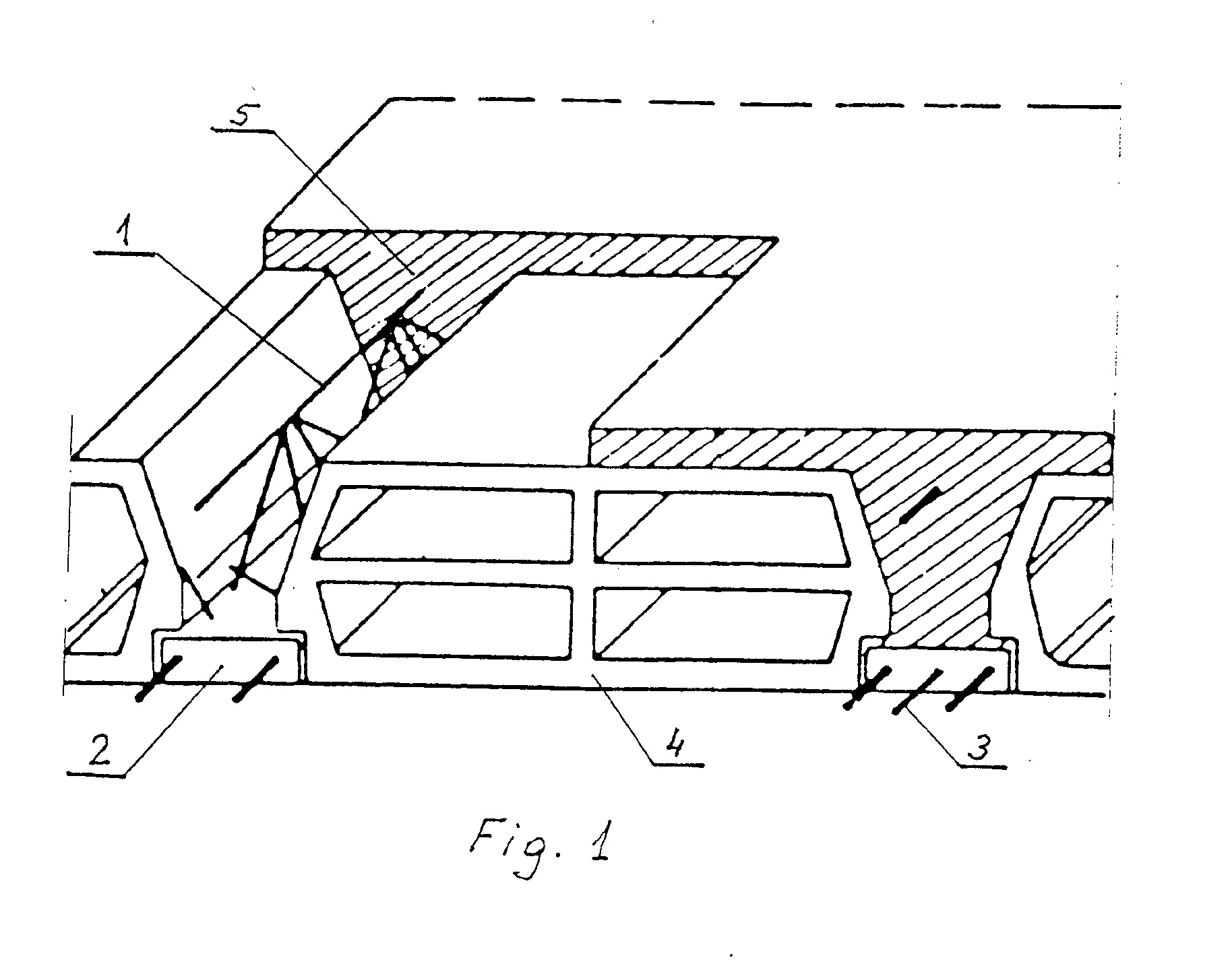

[0008] Fig. 1 parodytas perdenginio konstrukcijos frag-mentas .

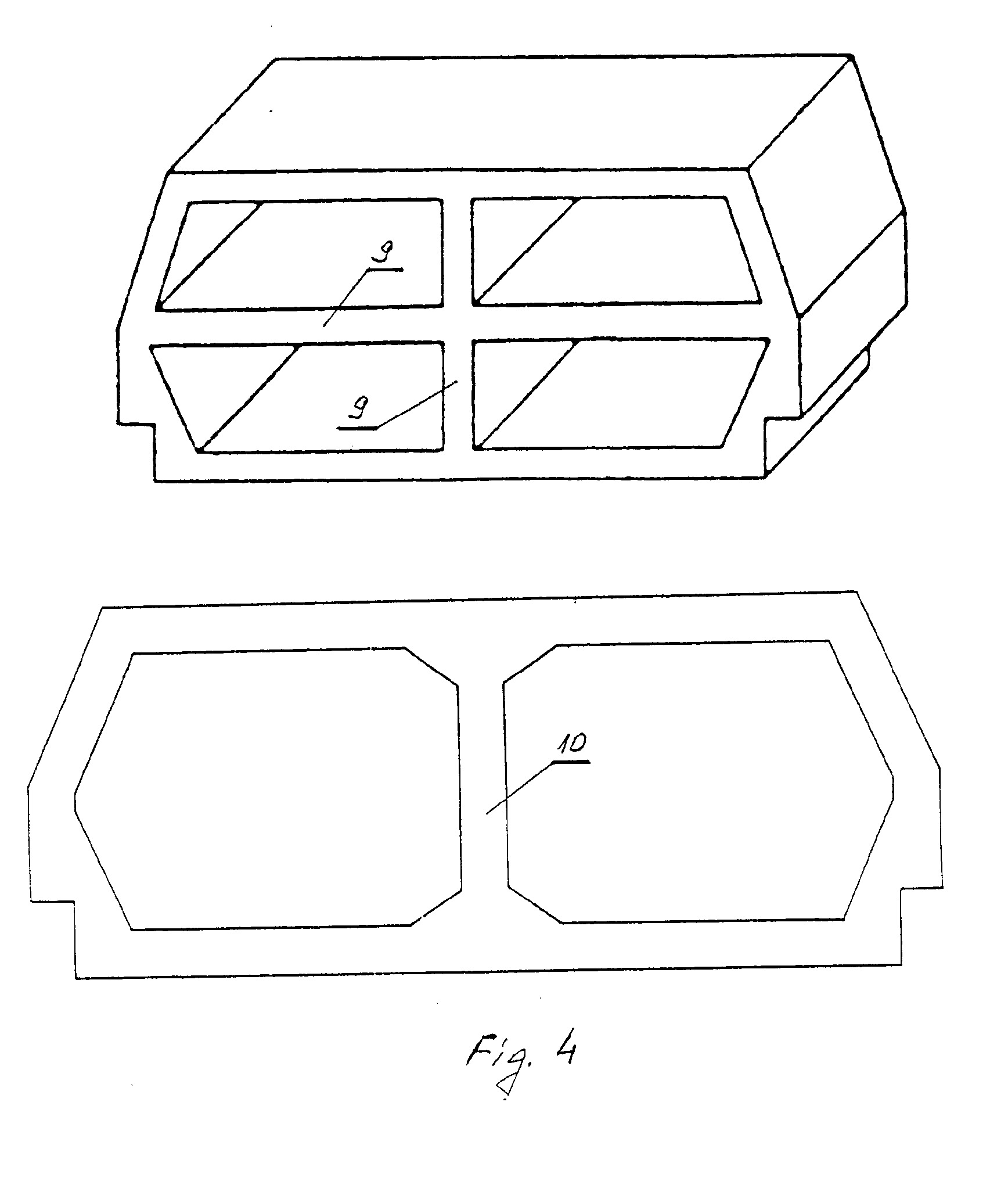

[0009] Fig. 4 parodyta tuščiavidurių blokelių konstruk-ci j a.
[0010] Perdenginį, pavaizduotą Fig. 1, sudaro lengvos plieninės sijinės santvaros 1, turinčios betoninę atramą 2, kuri gali turėti papildomus strypus 3, mažiausiai du. Santvaros 1 išdėstytos tarpais, atitinkančiais tuščiavidurių blokelių 4 plotį. Santvarų 1 ir tuščiavidurių blokelių 4 viršus padengti betonu 5.

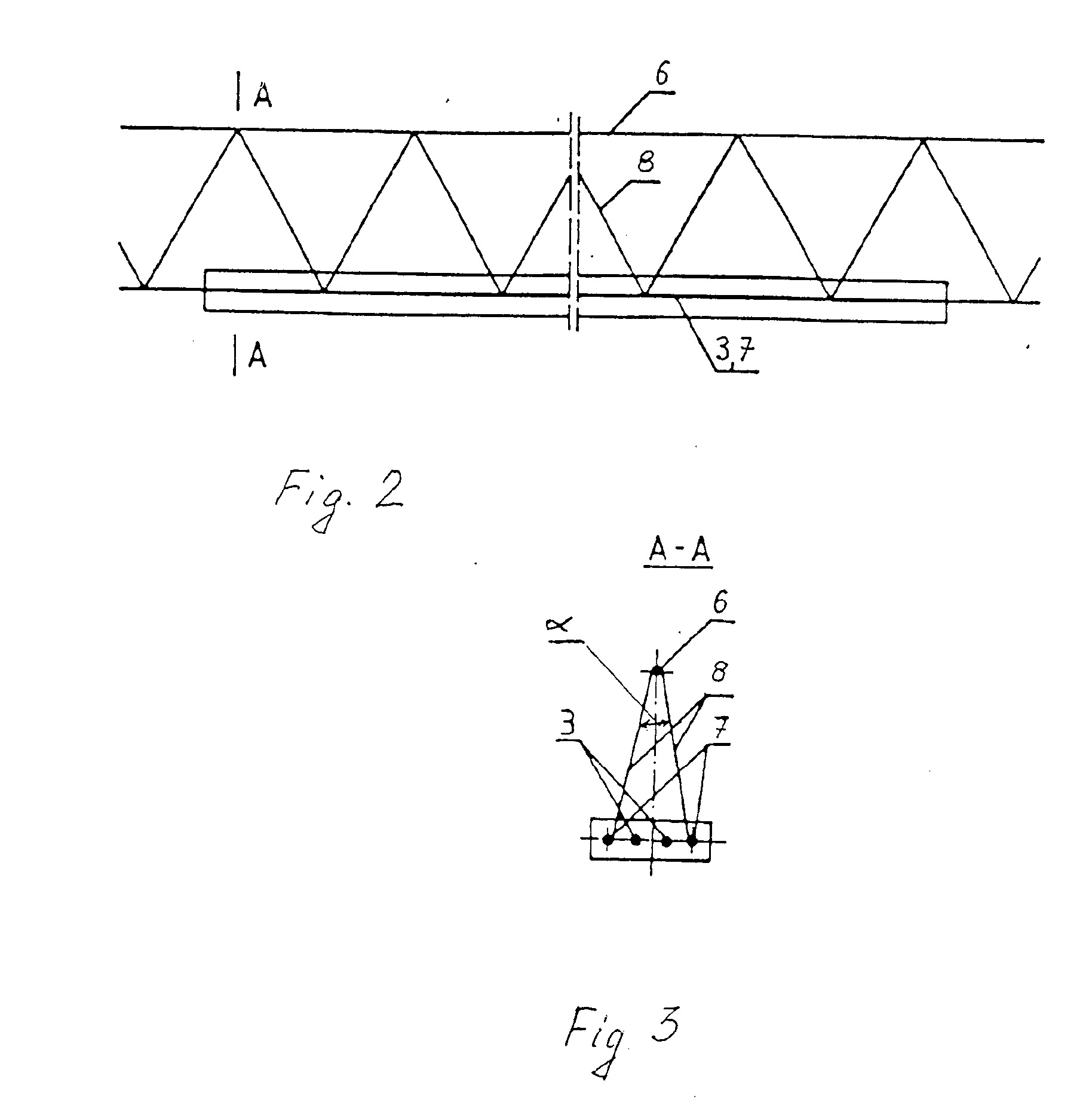

[0011] Santvara, pavaizduota Fig. 2, susideda iš viršutinio apvalaus virbo 6, lygaus arba rifliuoto, apatinių dviejų apvalių virbų 7, lygių arba rifliuotų, ir kryžmių virbų 8, lygių arba rifliuotų, sudarančių tarpusavyje kampą a, mažesnį už 90°.
[0012] Tuščiaviduriai blokeliai, pavaizduoti Fig. 3, gali būti keramikiniai ar lengvo betono. Jie turi vidines sieneles 9, susikertančias stačiu kampu, arba vertikalias sieneles 10, kurių skaičius tuščiaviduriame blokelyje gali būti nuo 1 iki 3.
[0013] Iš anksto paruoštas pagrindo ilgio santvaras 1 su betoninėmis atramomis 2, kurias lengvai gali pakelti du žmonės, deda ant pagrindo tarpais, kurių plotis atitinka tuščiavidurių blokelių 4 plotį. Po to per visą santvaros 1 ilgi, i, tarpus deda tuščiavidurius blokelius 4. Galiausiai betonuoja: užpila santvarą 1 (gauna betoninę siją) ir tuščiavidurius blokelius 4. Optimalus betono storis ant tuščiavidurių blokelių 4 viršaus yra 2-5 cm.
[0014] Lyginant su prototipu, išradime siūlomas perdenginio montavimo būdas yra žymiai patogesnis - leidžia nenaudoti tokių transportavimo priemonių, kaip kranai.
[0015] Pasižymi greitu montavimu: viso vienaaukščio namo montavimas gali būti atliktas per vieną dieną.
[0016] Lyginant su tradiciniu perdenginio montavimo būdu, neskaičiuojant transportavimo išlaidų siūlomas išradime būdas yra 10% pigesnis.
1. Perdenginio montavimo būdas, apimantis sutvirti-nančių konstrukcijų ir blokų dėjimą ant pagrindo ir betonavimą, besiskiriantis tuo, kad pradžioje su tarpais deda pagrindo ilgio santvaras su atramomis, minėtų tarpų plotis atitinka tuščiavidurių blokelių plotį, po to per visą santvaros ilgį į tarpus deda tuščiavidurius blokelius ir galiausiai betonuoja tarpus su santvaromis ir tuščiavidurių blokelių viršų.
2. Perdenginio montavimo būdas pagal 1 punktą, besiskiriantis tuo, kad betono storis ant tuščiavidurių blokelių viršaus sudaro 3-5 cm.
