[LT] Išradimas naudojamas daugiagijų cheminių siūlų, judančių dideliu greičiu, apdirbime.@Išradimo tikslas - sumažinti siūlų trūklumą riebalinimo metu.@Įtaise yra riebiklio tiekimo sistema, susidedanti išvamzdelio (1) ir kameros (2), kuri tiekia riebiklį ant siūlo (11) lietimosi su įtaisu paviršiaus (3), kurio šiurkštumas virš plyšio (7) mažesnis, nei žemiau plyšio, per kanalą (6) su plyšiu (7), esančiu centrinėje įtaiso dalyje statmenai siūlo judėjimo krypčiai, ir po įtaisu esantį riebiklio surinktuvą (9). Lietimosi su siūlu paviršius yra sudarytas iš susikertančių vienodų pusapskritimių cilindrinių kūnų paviršių, kurių diametrai apriboti intervalu 1.0-3.0 mm, o bendra liestinė sudaro puselipsę, kurios mažoji ašis sutampa su išilgine kanalo su plyšiu ašimi.
[EN]
[0001] Išradimas taikomas cheminių siūlų gamyboje ir naudojamas daugiagijų cheminių siūlų, judančių dideliu greičiu, apdirbime.
[0002] Yra žinomas įtaisas siūlo riebalinimui, turintis riebiklio tiekimo sistemą, kuri tiekia riebikli per kanalą su plyšiu, esančiu centrinėje įtaiso dalyje statmenai siūlo judėjimo krypčiai, ant siūlo lietimosi su įtaisu paviršiaus, ir po įtaisu esantį riebiklio surinktuvą (US patentas Nr.4544579, B05D 1/26, 1985). Lietimosi paviršiaus linija yra simetriniu, lankų, kurių kampas 2- 9 , formos. Lanko formos lietimosi paviršius per simetrinius užapvaiinimus liečiasi su tiesiomis pasvirusiomis įtaiso sienelėmis. Užapvaimimų spindulys žymiai mažesnis už lankų spindulį, todėl siūlas, apgaubdamas lietimosi paviršių, nesiliečia su užapvalmimais .
[0003] Duoto įtaiso trūkumas - netolygus siūlo riebalinimas, kurio priežastis - siūlo įtempimų svyravimo padidėjimas dėl tiesios siūlo judėjimo trajektorijos lūžio ir dėl didelio lietimosi paviršiaus glotnumc žemiau plyšio. Tai padidina siūlų trūklumą ir susidėvėjimą.
[0004] Įtaisas judančio siūlo riebalinimui, pasirinktas prototipu, turi riebiklio tiekimo sistemą, kuri tiekia riebikli per kanalą su plyšiu, esančiu centrinėje įtaiso dalyje statmenai siūlo judėjimo krypčiai, ant siūlo lietimosi su įtaisu paviršiaus, ir po įtaisu esantį riebiklio surinktuvą. Šiame įtaise, norint pagerinti riebalinimo kokybę ir sumažinti siūlo trūkinėjimą riebalinimo procese, lietimosi su siūlu paviršiaus kontūrinė linija yra elipsės formos, o mažoji elipsės ašis sutampa su išilgine kanalo su plyšiu ašimi. Paviršiaus šiurkštumas virš plyšio (Ra = 0,025 - 0,05 |.im) mažesnis, negu paviršiaus žemiau
[0005] plyšio (Ra = 0,5 - 1,0 Į.im) (SU a.l. Nr. 1484839, D01H 13/30, 1987) .
[0006] Duoto Įtaiso trūkumas - didelis daugiagijų cheminių siūlų, judančių dideliu greičiu, trūklumas.
[0007] Išradimo tikslas - sumažinti siūlo trūklumą riebalinimo metu. Šis tikslas pasiekiamas, kai judančio siūlo riebalinimo Įtaise, turinčiame riebiklio tiekimo sistemą, kuri tiekia riebiklĮ per kanalą su plyšiu, esančiu centrinėje Įtaiso dalyje, ant siūlo lietimosi su Įtaisu paviršiaus, kurio šiurkštumas virš plyšio (Ra = 0,025 - 0,05 |.im) yra mažesnis nei žemiau plyšio (Ra = 0,5 - 1,0 Į.im) , ir po lietimosi paviršiumi esanti riebiklio surinktuvą, Įtaiso lietimosi su siūlu paviršius sudarytas iš koncentriškai susikertančių vienodų pusapskritimių cilindrinių kūnų paviršių, kurių bendra liestinė sudaro puselipsę, kurios mažoji ašis sutampa su išilgine kanalo su plyšiu ašimi.
[0008] Elipsės formos siūlo judėjimo trajektorija pagal įtaiso lietimosi paviršiaus liestinę leidžia sumažinti padidėjusį siūlo Įtempimą bei jo svyravimą dėl sumažėjusio siūlo trajektorijos lūžimo kampo, o padidintas kreivumas viršutėje ir apatinėje paviršiaus dalyje leidžia išvengti tangentinio kontakto tarp paviršiaus ir siūlo bei sumažinti riebiklio išsitaškymą ir pagerina siūlo įriebalinimo vienodumą. Glotnus paviršius virš plyšio, remiantis atliktais tyrimais, sumažina trinties koeficientą ir neriebalinto siūlo susidėvėjimą, o padidintas šiurkštumas žemiau plyšio pagerina riebalinimo tolygumą ir sumažina siūlo, ju-dančio dideliu greičiu, trinties koeficientą. Lietimosi paviršiaus reljefas, sudarytas iš koncentriškai susikertančių vienodų pusapskritimių cilindrinių kūnų paviršių, kurių bendra liestinė sudaro puselipsę, kurios mažoji ašis sutampa su išilgine kanalo su plyšiu ašimi, leidžia žymiai sumažinti siūlo kontakto su lietimosi paviršiumi plotą, tai, savo ruožtu, sumažina riebalinamo siūlo susidėvėjimą, o taip pat žymiai sumažina dideliu greičiu judančio siūlo trinties koeficientą. Siūlų trūklumas sumažėja, parinkus optimalius koncentriškai susikertančių vienodų pusapskritimių cilindrinių kūnų paviršių diametrus.
[0009] Nuo prototipo patentuojamas judančio siūlo riebalinimo įtaisas skiriasi tuo, kad lietimosi paviršius yra sudarytas iš koncentriškai susikertančių vienodų pusapskritimių cilindrinių kūnų paviršių, kurių bendra liestinė sudaro puselipsę, kurios mažoji ašis sutampa su išilgine kanalo su plyšiu ašimi.

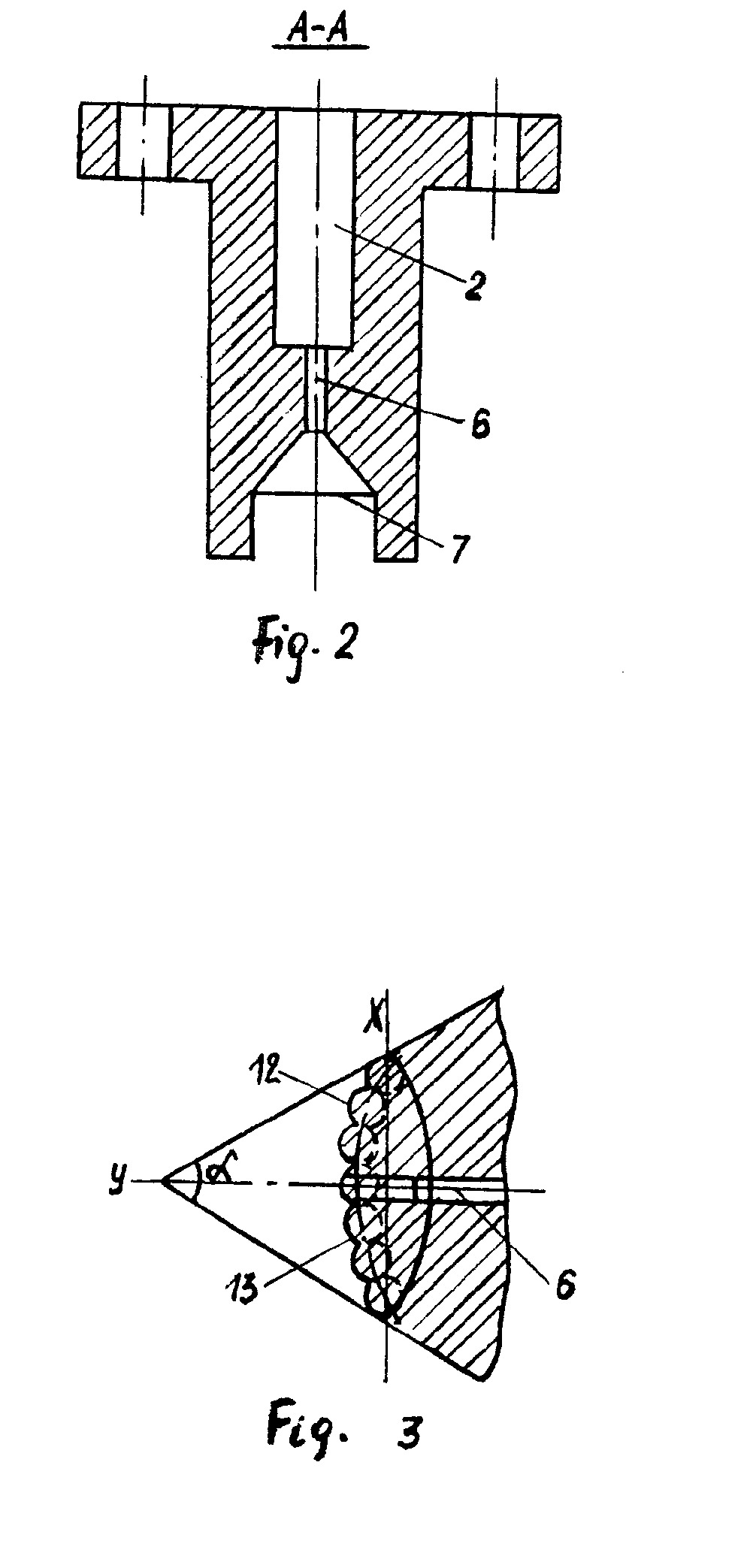

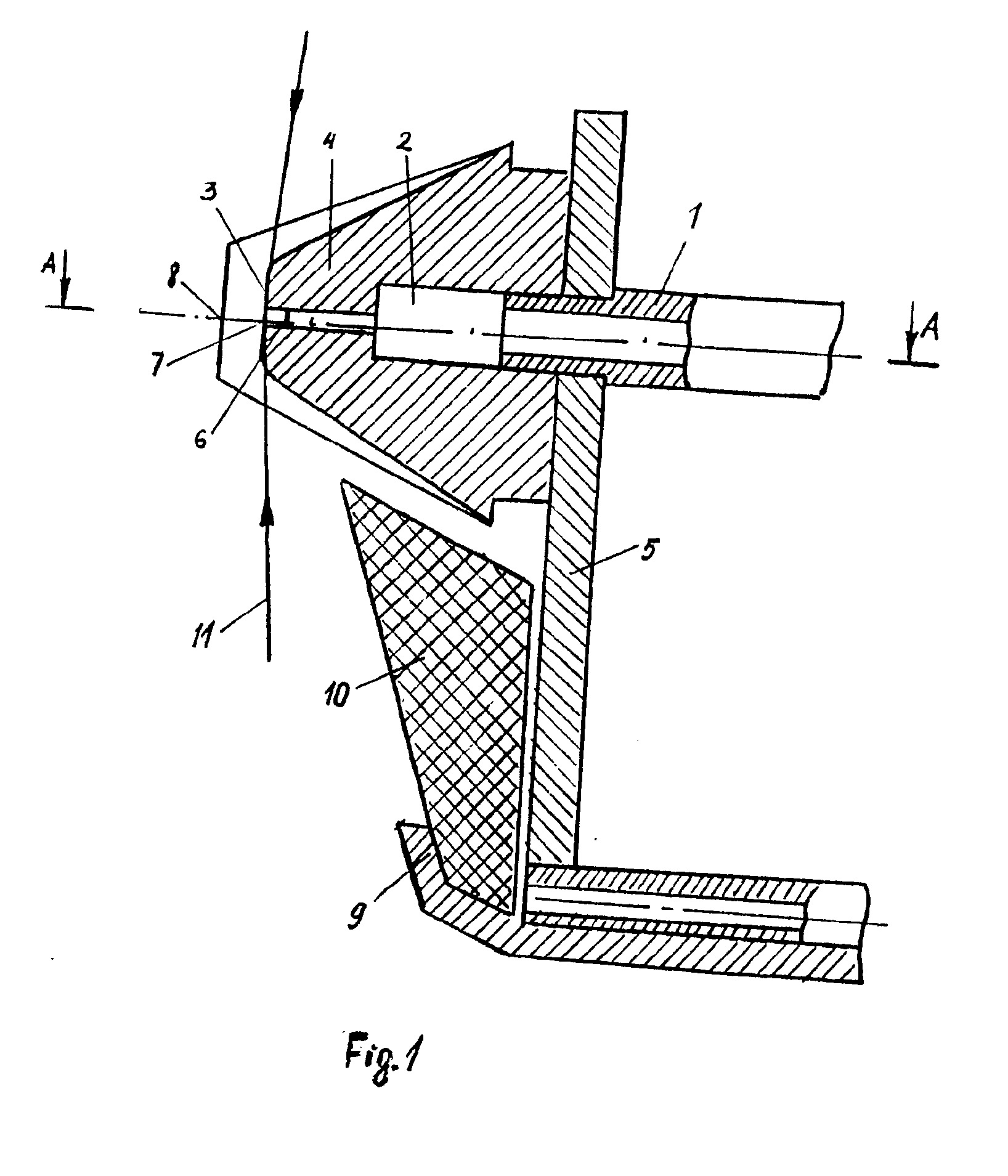

[0010] Išradimo esmė aiškinama brėžiniu, kur Fig. 1 pavaizduota įtaiso schema, Fig. 2 - pav. 1 pjūvis A-A,

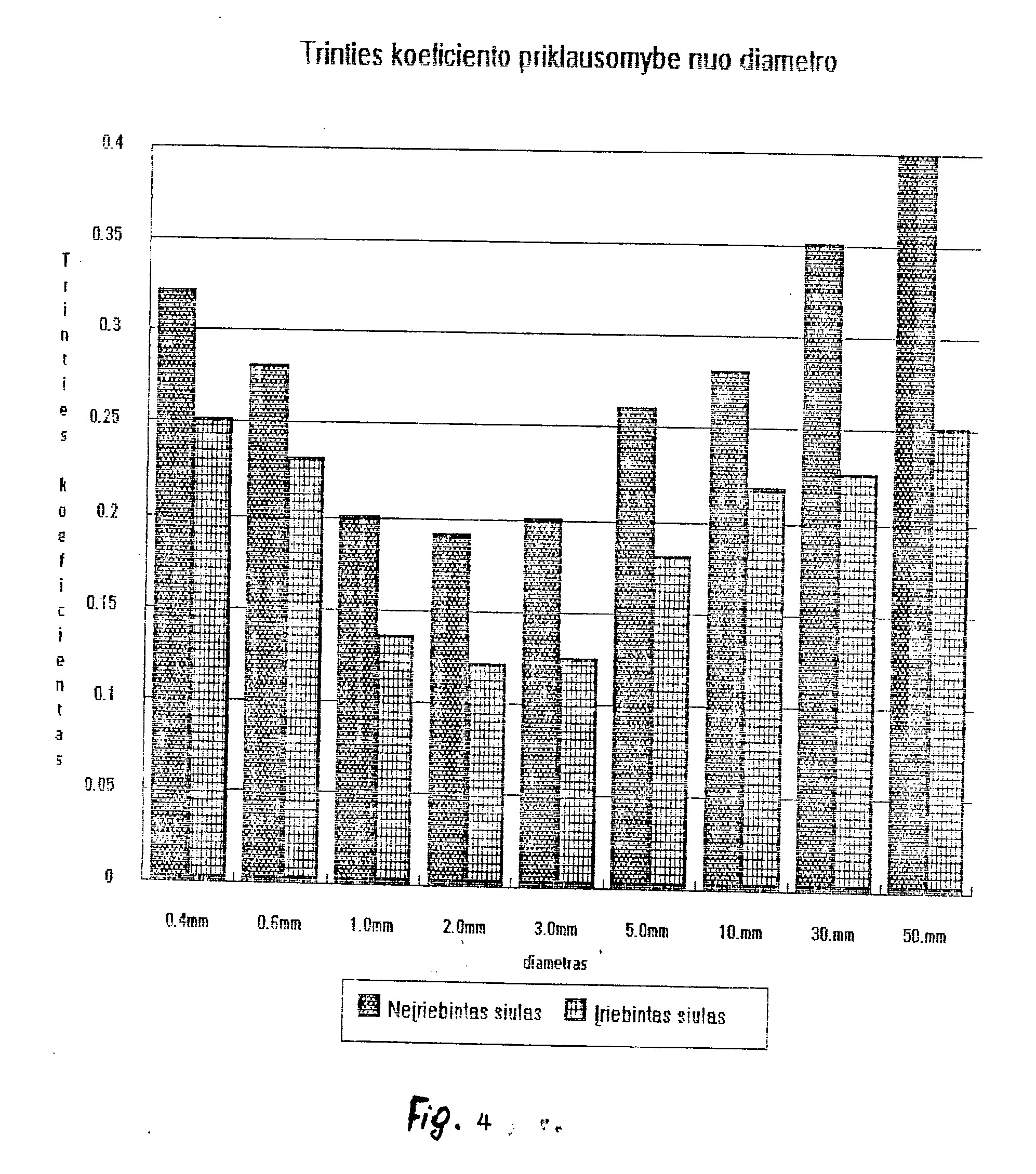

[0011] Fig. 3 - lietimosi paviršiaus pjūvis., Fig. 4 trinties koeficiento priklausomybės nuo siūlo diametro diagrama.
[0012] Įtaise yra riebiklio tiekimo sistema, susidedanti iš vamzdelio 1 ir kameros 2. Priekinėje korpuso 5 dalyje 4 yra lietimosi paviršius 3, ant kurio riebiklis patenka kanalu 6 per plyšį 7, esantį lietimosi paviršiaus centrinėje dalyje statmenai siūlo 11 judėjimo krypčiai. Priekinė korpuso dalis 4 padaryta iš keramikos ir gali būti keičiama.
[0013] Ant korpuso 5 yra padaryti skiriamieji antbriauniai 8.
[0014] Po įtaisu yra riebiklio surinktuvas 9 su poringuoju elementu 10, surenkantis ir grąžinantis į cirkuliacijos sistemą riebiklio perteklių ir purslus.
[0015] Lietimosi paviršius sudarytas iš koncentriškai susikertančių vienodų pusapskritimių cilindrinių kūnų paviršių, kurių bendra liestinė sudaro puselipsę, kurios mažoji ašis sutampa su išilgine kanalo ašimi (Fig. 3) .
[0016] Kreivę, gaunamą pjūvio susikirtime su lietimosi paviršiumi 3, galima aprašyti elipsės lygtimi: x 2 /a 2 + 2 /U2 1
[0017] Santykis b/a = 1/3. Toks santykis sumažina siūlo judėjimo trajektorijos lūžimo kampą ir padidina kreivumą apatinėje ir viršutinėje lietimosi paviršiaus dalyje (BbiroACKniži M .fl. CnpaBOMHMK no Bbiciueiži MaieMaTHKe. - M.: Hayna, 1977, 56-60 pusi. Kampas a tarp viršutinės ir apatinės lietimosi paviršiaus dalių yra 60°. Toks kampas pagerina riebiklio pertekliaus nutekėjimą i, cirkuliacinę sistemą.
[0018] Lietimosi paviršiaus šiurkštumas virš plyšio 12 lygus Ra = 0, 025 - 0, 05 |.im, o žemiau plyšio 13 - Ra = 0,5 - 1,0 |j.m (SU a.l. Nr. 1484839). Tokios lietimosi paviršiaus šiurkštumo reikšmės parinktos, norint sumažinti trinties koeficientą ir siūlo susidėvėjimą
[0019] (Schick M.J. Surface Charakteristics of Fibres and Textiles. - New York.: 1975, 26-30 pusi. ir riaffiaPayCKac 3-3- MaiyKOHMC A.B. l/bivieHeHne KO300nųneHTa TPeHHfl HeoAHO-poAHbix HmeM b npoųecce mx BbipaSoTKM. (TeKCTHAbHan TexH0A0rnfi n MaTepuaAOBeAeHue: Te3. aoka. pecn. kohcJd. - K., 1987, 6-7 .)

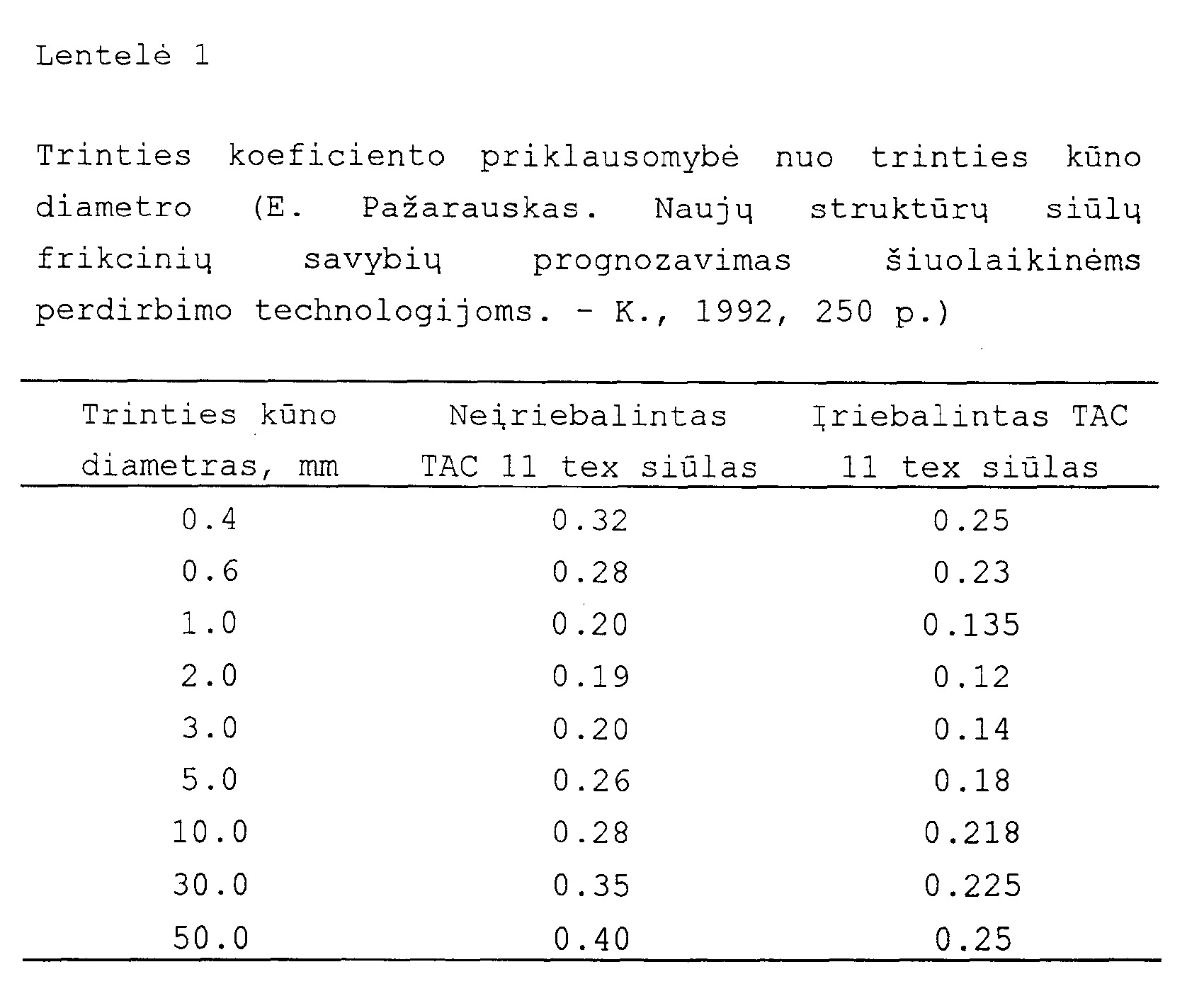

[0020] Koncentriškai susikertančių pusapskritimių cilindrinių kūnų, sudarančių lietimosi paviršių, diametrai buvo parinkti remiantis duomenimis, publikuotais darbe (E. Pažarauskas. Naujų struktūrų siūlų frikcinių savybių prognozavimas šiuolaikinėms perdirbimo technologijoms. K., 1992, 250 pusi.). Čia trinties koeficiento priklausomybės nuo trinties kūno diametro nustatytos pagal žinomą metodiką ( KoGaakob A. H. h Ap• AačOPaTOPHblčl npaKTHKyM no TeKCTUAbHOMy MaiepuaAOBeAeHHio - M., 1986, 544 pusi.)
[0021] Iš pateiktų duomenų matyti, kad minimalios i,riebintų ir neįriebintų siūlų trinties koeficientų reikšmės gaunamos, esant trinties kūno diametrui 1,0 - 3,0 mm. Analogiški dėsningumai būdingi ir kitiems dirbtiniams siūlams (llattapaycKac 3.3. MaiyKOHHC A. B. H3MeHeHne Ko3į>0nųn-ema TPeHHa He0ĄH0P0AHt>ix HUTefi b npoųecce nx BbipačoTKn.
[0022] ( tekctnabhafi texh0a0rnfl m matepuaaobeaehme: Te3. aoka. pecn. kohcJ). - K., 1987 6- 7 .) T odėl koncentriškai besikertančių pusapskritimių cilindrinių kūnų paviršių diametrai duotame įtaise ribojami 1,0 - 3,0 mm.
[0023]
[0024] Iš pateiktų duomenų ( pav. 4) matyti, kad minimalios įriebintų ir neįriebintų siūlų trinties koeficientų reikšmės gaunamos, esant trinties kūno diametrui 1, 0 - 3,0 mm. Analogiški dėsningumai būdingi ir kitiems dirbtiniams siūlams. Todėl koncentriškai besikertančių pusapskritimių cilindrinių kūnų paviršių diametrai duotame įtaise ribojami 1,0 - 3,0 mm.
[0025] Įtaisas veikia taip. Riebiklis, esant pastoviam slėgiui, per vamzdelį 1 tiekiamas į kamerą 2, iš kur per kanalą 6 tolygiai pasiskirsto po visą plyšio 7 plotį ir yra užnešamas ant siūlo 11. Riebiklio perteklius nuteka per poringąjį elementą 10 į riebiklio surinktuvą 9, iš kur savaime nuteka i cirkuliacijos sistemą.
Judančio siūlo riebalinimo įtaisas, turintis riebiklio tiekimo sistemą, kuri- tiekia riebiklį- ant siūlo lietimosi su Įtaisu paviršiaus, kurio šiurkštumas virš plyšio (Ra = 0,025 - 0,05 j.im) mažesnis nei žemiau plyšio (Ra = 0,5 -1,0 (.im) , per kanalą su plyšiu ir po lietimosi paviršiumi esantį riebiklio surinktuvą,besiskiriantis tuo, kad lietimosi su siūlu paviršius yra sudarytas iš susikertančių vienodų pusapskritimių cilindrinių kūnų paviršių, kurių diametrai apriboti intervalu 1,0 - 3,0 mm, o bendra liestinė sudaro puselipsę, kurios mažoji ašis sutampa su išilgine kanalo su plyšiu ašimi.
Judančio siūlo riebalinimo įtaisas, turintis riebiklio tiekimo sistemą, kuri- tiekia riebiklį- ant siūlo lietimosi su Įtaisu paviršiaus, kurio šiurkštumas virš plyšio (Ra = 0,025 - 0,05 j.im) mažesnis nei žemiau plyšio (Ra = 0,5 -1,0 (.im) , per kanalą su plyšiu ir po lietimosi paviršiumi esantį riebiklio surinktuvą,besiskiriantis tuo, kad lietimosi su siūlu paviršius yra sudarytas iš susikertančių vienodų pusapskritimių cilindrinių kūnų paviršių, kurių diametrai apriboti intervalu 1,0 - 3,0 mm, o bendra liestinė sudaro puselipsę, kurios mažoji ašis sutampa su išilgine kanalo su plyšiu ašimi.
