[LT] Terpės išgavimo iš kapiliarinės-akytos formacijos ir jos impregnavimo būdas numato skysčio užpumpavimą ir poveikį virpesiais, keičiant jų dažnumą, ir papildomą poveikį impulsais ir/arba bangų voroms.Virpesių dažnumas ir/arba impulsų sekos dažnumas keičiamas monotoniškai arba diskretiškai apibrėžtane diapozone nuo jo mažiausios reikšmės iki didžiausios ir atvirkščiai.@Šuolišką virpesių dažnumo pakeitimą lydi amplitudės padidėjimas. Papildomas poveikis gali būti atliekamas taip pat impulsų paketas. Kuomet poveikis atliekamas keliais virpesių šaltiniais, mažiausiai, du veikia priešinguose dažnumo keitimo rėžimuose: vienas - dažnumo didinimo rėžime, kitas mažinimo. tuo atvėju vienas šaltinis dažnumą keičia diskretiškai. Užpumpuojamas skystis gali būti vanduo su dujomis, pavyzdžiui, su CO2, garai, tirpiklis, lengvųjų angliavandenilių plačioji frakcija. Kapiliarinė-akyta formacija gali būti įvairūs kapiliariniai akyti kūnai, dariniai ir t.t., pavyzdžiui, tokie, kaip akytos membranos, audiniai, gruntai, naftos-dujų klodai ir t.t.
[EN]
[0001] Išradimas priskiriamas terpės išgavimo iš kapiliarinės-akytos formacijos būdams ir gali būti pritaikomas naftos ir dujų pramonėje angliavandenilių gavyboje, ypač iš nualintų telkinių, išvalant naftos produktais užterštus gruntus, tekstilės pramonėje - apdirbant au-dinius, odos pramonėje - apdirbant odas, ir kitose srityse, kur būtina išgauti terpę, užpildančią kapi-liarines-akytas medžiagas, kūnus, darinius ir t.t.
[0002] Žinomas kapiliarinės-akytos terpės impregnavimo būdas, panaudojant garso kapiliarumo efektą, kuris veikia skystį ultragarsiniais virpesiais kavitaciniame režime, be to, kavitacinė sritis turi būti betarpiškai po ka-piliarais. Poveikis atliekamas, esant fiksuotam arba mažai kintančiam virpesių dažnumui, geriausiai, apie 20 kHz.
[0003] (Goliamina I. P. Ultragarsas, " MajieHLKaa SHŲHKJionefliDi", leid. "CoBeTCKaa aHiiHKJione^HJi", M, 1979 m., psl. 140-141).
[0004] Būdo trūkumai: proceso nestabilumas, efekto pranykimas, esant nežymiems išorinių sąlygų ir ultragarsinio poveikio chrakteristikų (dažnumo, intensyvumo ir t.t.) pokyčiams. Būdas negali būti pritaikytas didelės apimties, masės, ilgiems objektams.
[0005] Žinomi angliavandenilių gavybos iš klodų būdai, ku-riuose naudojamas skysčių užpumpavimas i, klodą (Zaki-rovas S.N. Dujų ir dujų kondensatų telkinių apdirbimo teorija ir projektavimas, M., " Heflpa", 1989, 335 psl.). Tai klodo slėgimo palaikymo būdai, užpumpuojant i, klodą dujas, vandenį. Užpumpuojant atgal sausas dujas į klo-dą, gaunamas cikliškumo procesas. Palaikant pastovų slėgimą dujų telkinyje, užkertamas kelias anglia-vandenilių dalies virtimui skysta faze ir jų nuostoliui klode. Tai taip pat yra išstūmimo procesai, susi-maišantys išstūmimai, užpumpuojant, pavyzdžiui, leng-
[0006] vųjų angliavandenilių, prisotintų dujomis, plačiąją, frakciją (LAPF).
[0007] - dideli kapitaliniai įdėjimai; - specialios įrangos sukūrimo būtinumas; - didelės eksploatacinės sąnaudos; - verslinės įrangos patikimumo sumažėjimas ryšium su eksploatacijos laiko padidinimu; - sausų dujų pumpavimo d, klodą visą eksploatacijos lai-ką būtinybė; - be to, užpumpuojant sausas dujas, susidaro riebių du-jų grynuoliai, kurių išplovimui reikalingas ilgalaikis sausų dujų pumpavimas per klodą.
[0008] Susimaišiusio išstūmimo techniniai-ekonominiai rodik-liai yra aukštesni, tačiau šis būdas turi rimtus trū-kumus, iš kurių pagrindini, sudaro didelių skysčio apim-čių užpumpavimo būtinybė, jos priežastimi yra masės kaitos laiko trūkumas.
[0009] Užpumpuojant klodą vandeniu, išlieka didelis prisotinimas nafta ir dujomis. Pastarosios sudaro, pavyz-džiui, nuo 19 iki 60%. Išstūmimo fronte dažnai susidaro dujų grynuoliai, kurie vėliau išlieka nejudrūs, t. y. dujų naftos išstūmimą vandeniu lydi intensyvus dujų, dujų kondensato, naftos suspaudimas. Be to, būdas ilgalaikis, kadangi prisotinimas vandeniu vyksta lėtai, kas ypač ryškiai pasireiškia kloduose su prastomis filtracinėmis-talpumo sąvybėmis, t. y. būdo efektyvumas žemas, kadangi procesas ilgalaikis ir didelis likutinio prisotinimo dujomis bei nafta reikšmės, kurios negali būti sumažintos išstūmimo vandeniu rezultate.
[0010] T.y. visais atvejais, esant žymioms procesų darbų apim-tims, jie neužtikrina angliavandenilių išdavimo iš klodo efektyvumo ir apimties.
[0011] Bendrus skysčių užpumpavimo i, klodą trūkumus sudaro: netolygus vandens ir kitų skysčių pritekėjimas i, klodą dėl produktyvinių nuosėdų netolygumo; dujų paėmimo pa-didinimui arba išlaikymui pastoviu reikalingi arba nau-ji gręžiniai, tiek išgavimo, tiek ir slėgimo, arba klodo depresijos padidinimas, kas gali iššaukti kolektoriaus subyrėjimą, uolienos dalelių, smėlio išplovimą i, gręžinius, kondensato susidarymą ir gręžvietės zonos "užkimšimą", pagreitintą gręžinių užtvindymą ir t.t.
[0012] Išradimui artimiausias yra naftos gavybos būdas klodo dujinio slėgimo režimu derinyje su mažaamplitudiniu seisminiu sužadinimu (JAV patentas Nr. 4 417621, 1983 11 29, E 21 B 43/16) .
[0013] Pagal ši, būdą nafta išgaunama užpumpuojant dujų pavidalo skystį, toki,, kaip anglies dvideginis, kartu atliekant persiduodančias per naftingą uolieną vibracijas seisminio dažnumo 0,1-500 Hz diapazone geriausai, 1-100 Hz diapazone.
[0014] Būdo trūkumą sudaro neefektyvus virpesių poveikio i, ka-piliarinę-akytą formaciją galimybių panaudojimas derinyje su skirtingų skysčių užpumpavimu.
[0015] Bendrą šių būdų trūkumą sudaro jų pritaikymo apri-bojimas tam tikromis sritimis.
[0016] Šio išradimo uždavinys - būdo efektyvumo padidinimas ir jo galimybių bei pritaikymo sričių išplėtimas.
[0017] Nurodytas techninis rezultatas, susijęs su terpės išgavimo padidinimu, laiko, būtino terpės išgavimui' iš
[0018] kapiliarinės-akytos formacijos arba jos impregnavimui, sumažinimu, proceso elektros sąnaudų sumažinimu, pa-siekiamas tuo, kad žinomame būde, kuri, sudaro skysčio užpumpavimas ir poveikis virpesiais, poveikis atliekamas, keičiant virpesių dažnumą ir/arba impulsų sekos dažnumą.
[0019] Čia ir toliau kapiliarinė-akyta formacija yra įvairūs kapiliariniai-akyti kūnai, dariniai ir t.t., pavyz-džiai, tokie, kaip membranos, audiniai, gruntai, naftos-dujų klodai ir t.t.
[0020] Svyravimų dažnumas keičiamas pasirinktame intervale nuo jo mažiausios reikšmės iki didžiausios reikšmės, o po to - nuo jo didžiausiuos reikšmės iki mažiausios. Ana-logiškai keičiamas impulsų sekos dažnumas. Keitimas gali būti monotoniškas, pagal harmonini, dėsni, ir diskretinis. Toks režimas labiausiai efektyvus išstu-miančio skysčio patekimui i, kapiliarinę-akytą formaciją ir jo judėjimo joje pagreitinimui, o taip pat pilnam terpės išgavimui iš kapiliarinės-akytos formacijos. Poveikio efektyvumas padidėja, jei, keičiant virpesių dažnumą, didinama jų amplitudė. Tai ypač aiškiai pasireiškia, esant diskretiniam dažnumo keitimui, kuomet šuolinis perėjimas nuo vieno dažnumo i, kitą palydimas virpesių amplitudės padidėjimu.
[0021] Išgaunant angliavandenilius iš klodų, tikslinga pagal proceso fiziką ir virpesių šaltinių technines ypatybes diskretiškai keisti dažnumą kas 5-20 Hz.
[0022] Tačiau, atliekant, pavyzdžiui, smulkių filtrų valymą, ge-riausia dažnumą keisti šuoliškai dekada - pavyzdžiui, 10, 100, 1000 Hz.
[0023] Taip pat daugelyje technologijos pritaikymo atvejų, pirmiausia, išgaunant naftą, kondensatą, dažnumas kei-čiamas intervale nuo 0,1 iki 300 Hz ir nuo 300 iki 0,1 Hz, geriausiai, nuo 1 iki 80 Hz ir nuo 80 iki 1 Hz. Šiuo atveju efektyvus poveikis atliekamas didelio ploto ir apimties objektams.
[0024] Taip pat papildomo poveikio efektyvumas padidėja, jei jis atliekamas impulsų paketais ir/arba bangų voromis.
[0025] Kuomet poveikis atliekamas daugiau nei vienu virpesių šaltiniu, tuomet yra veikiama didesnė objekto apimtis ir padidėja būdo efektyvumas. Be to, vienalaikio poveikio harmoniniais virpesiais, bangų voromis, impulsais ir impulsų paketais režimus sunku įgyvendinti vienu šaltiniu. Poveikio efektyvumas labiausiai išryš-kėja, kuomet virpesiai nesutampa faze ir, mažiausiai, du virpesių šaltiniai dirba priešinguose dažnumo reži-muose: vienas - dažnumo didinimo režime, kitas - daž-numo mažinimo režime, o pasiekus ribines intervalo reikšmes atvirkščiai. Geriausias rezultatas pasie-kiamas, kuomet vienas šaltinis dirba dažnumo diskre-tinio keitimo režime.
[0026] Poveikis atliekamas periodiškai, tuo sutaupomos ener-getinės sąnaudos. Poveikis gali būti atliekamas tiek kartu su skysčių užpumpavimu, pavyzdžiui, kartojant juos po nustatyto- intervalo, tiek ir pabaigus skysčio porcijos užpumpavimą, pavyzdžiui, kaitaliojant užpum-pavimus ir poveikius.
[0027] Virpesiai apimčiai gali būti perduodami arba per kapi-liarinę-akytą formaciją, arba per užpumpuojamą (užpum-puotą) skystį, priklausomai nuo konkrečių sąlygų. Pa-vyzdžiui, jei būtina virpesiais paveikti naftos tel-kinį, galima panaudoti seisminių virpesių šaltinį, su-montuojamą žemės paviršiuje virš telkinio. Jei atliekamas audinių arba odų impregnavimas, virpesius reikia perduoti per skystį ir 1.1. Šiuo atveju skystis užpumpuoj amas po kapiliarine-akyta formacija. Veikiant virpesiais, padidėja skysčių sotis.
[0028] Dažnai efektyviausia perduoti virpesius bangolaidžiu, kuris atliktas kaip koncentratorius (arba turi kon-centratorių) veikiamoje zonoje. Tuo atveju virpesius galima perduoti su mažiausiomis amplitudės nuostoliais ir padidinti poveikio efektą betarpiškai reikalingoje vieto j e.
[0029] Kad neleisti iškristi angliavandeniliams, pavyzdžiui, dujų kondensatui, slėgimo ir temperatūros reikšmės kapiliarinėje-akytoje formacijoje palaikomos ne žemes-nėmis, nei angliavandenilių pradžioje. Tai leidžia pe-reiti i, vienfazį dujini, būvi, jau iškritusiems klode angliavandeniliams. Dujų kondensato telkinių išdirbimo technologijoje slėgimas išlaikomas pastoviu, atliekant atgalini, iš anksto nusausintų dujų užpumpavimą i, klodą
[0030] (cikliškumo procesas) . Poveikis virpesiais, kuris atliekamas jau anksčiau aprašytais režimais, turi eilę privalumų. Tai pagreitintas reguliuojamas ir maždaug tolygus užpumpuoj amų dujų judėjimas klodu; užgriebimo koeficiento padidinimas; sausų dujų prasiveržimo be-tarpiškai i, gręžinius pašalinimo galimybės; iškritusio kondensato paslankumo padidinimas, intensyvesnis riebių dujų grynuolių išplovimas, esant mažesnėms sausų dujų sąnaudoms, atgalinio užpumpavimo periodo sutrumpinimas, kompresorinės sritys dirba tausojimo režimu, pasie-kiamas pilnesnis dujų ir kondensato išgavimas ir t.t.
[0031] Taip pat naftos ir naftos-dujų kondensatų telkinių užtvindymo procesai yra pagrindinės telkinių išdirbimo technologijos. Vandens užpumpavimo^ derinimas su poveikiu virpesiais leidžia žymiai praplėsti metodo galimybes ir padidinti jo efektyvumą. Virpesiai neleidžia Įvykti dujų užspaudimui, papildomai filtruoja dujas per išstūmimo frontą, t. y. žymiai pagreitėja dujų išėji-mas, impregnavimo greitis, padidėja išstūmimo pilnumas, mažėjant likutinei dujų sočiai.
[0032] Skysčio temperatūra keičiama, kad įtakoti tirpinimo ir dujų fazės išskyrimo procesą. Išgaunamos terpės klam-pumo sumažinimui poveiki, virpesiais tikslinga derinti su šiluminiu, pavyzdžiui, užpumpuojant skysti,, garus.
[0033] Taip pat šilumini, poveiki, galima atlikti ir kitais būdais, pavyzdžiui, elektriniu šildymu arga degimu ir t.t. Išgaunant naftą naudojamas, pavyzdžiui, klodo vi-dinis degimas (degimas kapiliarinės-akytos formacijos viduje) .
[0034] Tirpiklio užpumpavimas, veikiant virpesiais, žymiai pa-didina medžiagos arba jos atskirų komponentų ištraukimo iš kapiliarinės-akytos formacijos efektyvumą. Žymiai intensyvinama masės kaita. Procesas vyksta efektyviau, jei jis palydimas šiluminiu poveikiu. Efektyvu naudoti pašildytą tirpikli,. Dažnai užpumpuojamu skysčiu tikslinga naudoti lengvųjų angliavandenilių plačiąją frak-ciją (LAPF) . Taip pat tirpiklis (tame tarpe ir LAPF) gali būti lengvai prisotintas dujomis. Tai efektyviau, išgaunant iš gruntų naftą ir naftos produktus, iškri-tusi, klode dujų kondensatą.
[0035] Daugelyje atvejų tikslinga užpumpuoti po kapiliarine-akyta formacija, turinti, dujų, pavyzdžiui, vandeni, su C02. Veikiant virpesiais užpumpuojamą skysti, prasideda ir intensyvėja degazavimo procesas ir pagreitėja dujų judėjimas akytoje terpėje. Kartu su dujomis pradedamas filtruoti ir skystis, esantis akytoje formacijoje, net ir nesant išoriniam slėgimo skirtumui. Skysčio ju-dėjimas atliekamas transportuojant pulsuojančiais burbuliukais išsiskyrusias dujas, o taip pat ji, išstumiant dujomis. Efektyviausiai procesas vyksta būtent aukščiau minėtų poveikio režimų metu.
[0036] Taip pat užtvindymo procesą tikslinga derinti su slė-gimo sumažinimu kapiliarinėje-akytoje formacijoje. Tuomet palengvėja užspaustu dujų išėjimas.
[0037] Daugelyje technologijos pritaikymo atvejų tikslinga panaudoti anglies dvideginio užpumpavimą, pavyzdžiui, naftos, dujų kondensato gavyboje.
[0038] Taip pat, esant susimaišiusiam išstūmimui, tikslinga užpumpųoti azotą, kadangi jis kelis kartus pigesnis, nei gamtinės dujos, ir azoto užpumpavimas charak-terizuojamas aukštu naftos atidavimu.
[0039] Siūlomo būdo privalumus sudaro poveikio efektyvumo padidinimas terpės išgavimui iš kapiliarinės-akytos formacijos. Tai pasireiškia pilnesniu terpės išgavimu per trumpesnį laiko tarpą mažesnėmis elektros sąnaudomis, t.y. panaudojant optimalesnius poveikio režimus. Būdas duoda teigiamus rezultatus net tais atvejais, kuomet kiti būdai (tame tarpe ir naudojantys poveikio virpesiais operacijas ir skysčio užpumpavimą) neduoda kokių nors apčiuopiamų jų panaudojimo pasekmių. Be to, žymiai praplatėja būdo panaudojimo sritys, lyginant su prototipu.

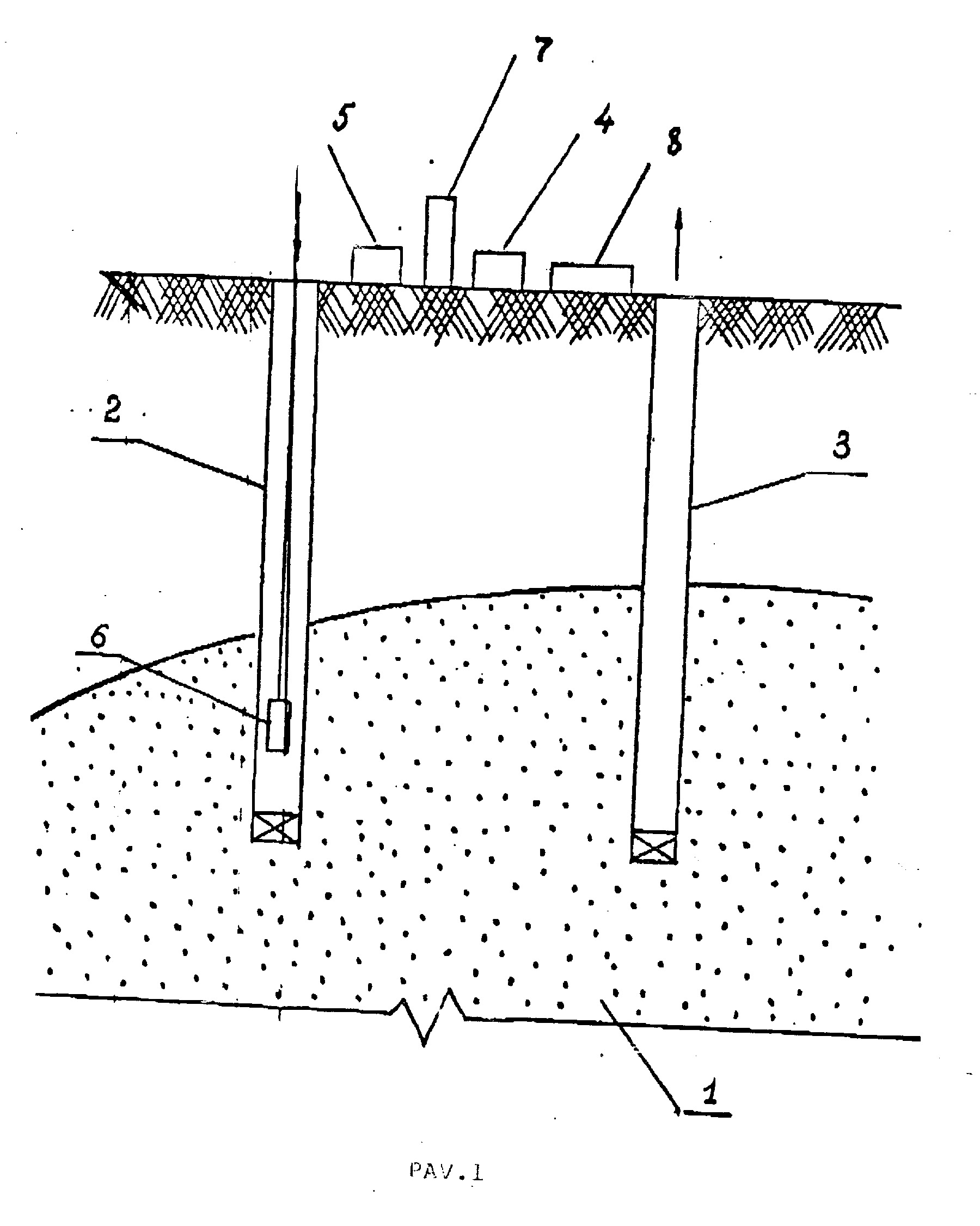

[0040] Pav. 1 - būdo realizavimo varianto schema naftos išga-vimui iš klodo.

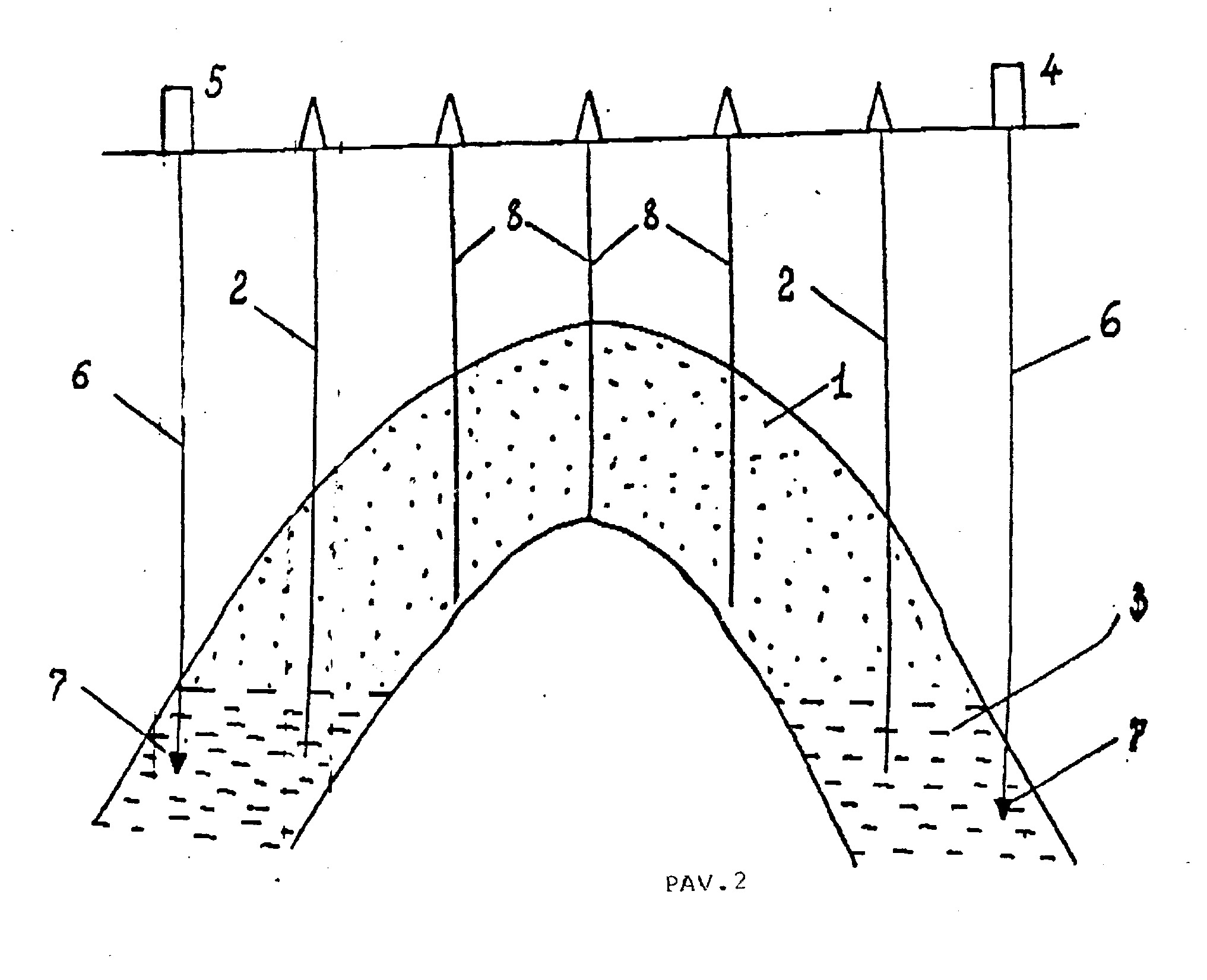

[0041] Pav. 2 - dujų kondensato telkinio vidinio kontūro už-pildymo schema.

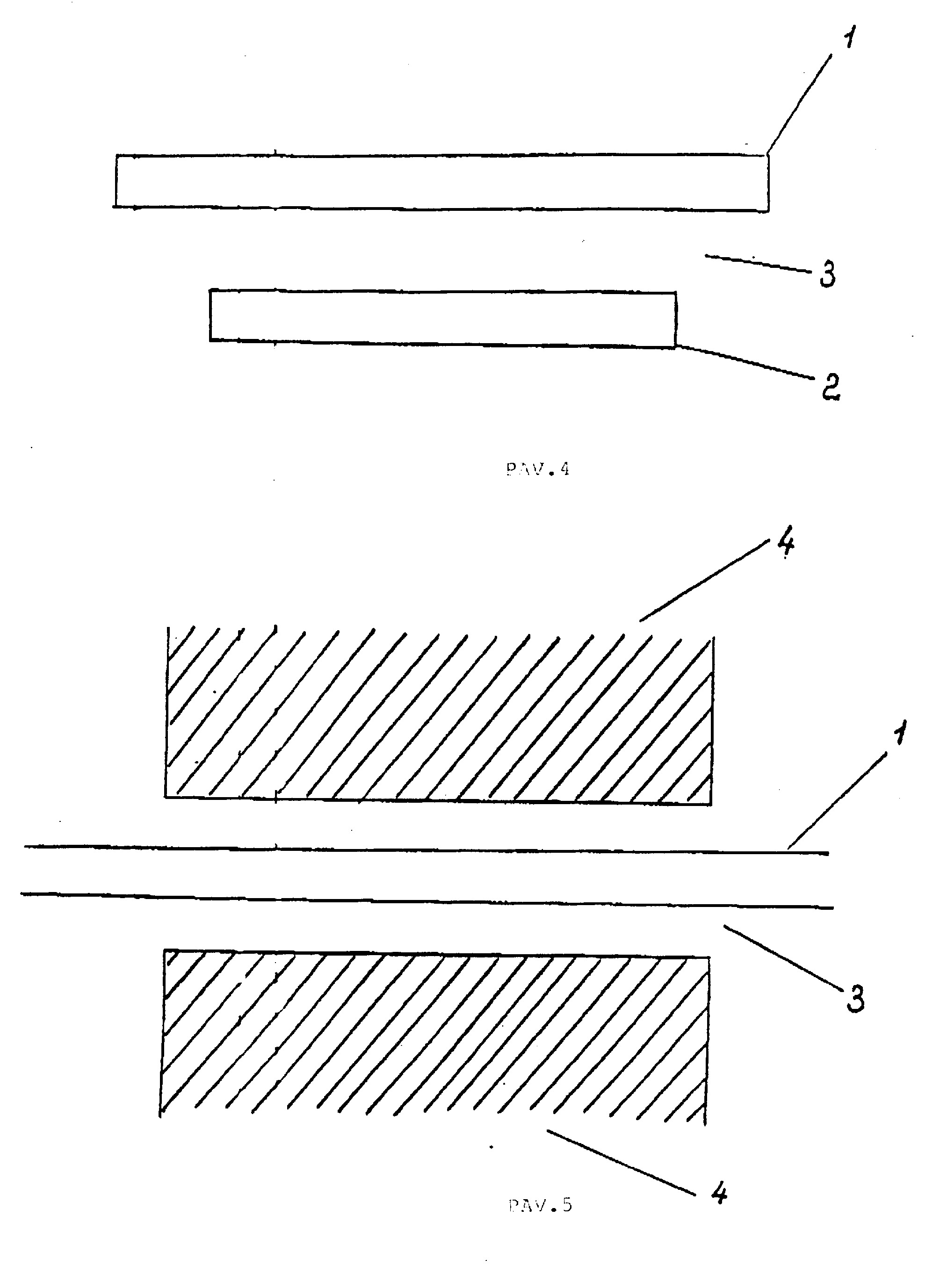

[0042] Pav. 5. - audinių impregnavimo būdas, panaudojant elektros lauką.
[0043] Dujų kondensato, iškritusio retrogradinės kondensacijos rezultate Vuktylės dujų kondensato telkinio klode 1 (pav. 1) , išgavimui, i, gręžini, 2 patalpinamas elektro-dinaminio tipo virpesių šaltinis 6. Virš klodo žemės paviršiuje sumontuojami du debalansiniai seisminių svyravimų šaltiniai 4, 5 ir elektromagnetinis kūjis 7. Galimi ir kiti virpesių šaltinių išdėstymo variantai. Į gręžinį 2 užpumpuojama lengvųjų angliavandenilių pla-čioji frakcija (LAPF) ir valdymo stotimi 8 įjungiami virpesių šaltiniai 4-7. Šaltiniai 4 ir 5 veikia har-moninių virpesių režime. Vibrošaltinis 4 tolygiai, monotoniškai keičia virpesių dažnumą nuo 0,1 iki 300 Hz ir atvirkščiai. Vibrošaltinis 5 keičia virpesių dažnumą diskretiškai kas 5 Hz nuo 80 iki 1 Hz ir atvirkščiai. Kintant dažnumui šuoliais, didinama vibrošaltinio 5 virpesių amplitudė. Papildomai klodas veikiamas kūjo 7, atliekančio 30-50 smūgių per minutė, impulsais. Elek-trodinaminiu šaltiniu 6 veikiamas klodas užpumpavimo i, ji, LAPF zonoje 5-10 Hz dažnumo bangų voromis po 3-15 bangų, sekančiomis kas 2-5 ir daugiau minučių. Per gręžinį, 3 išgaunamas skystis. Pabaigus LAPF užpum-pavimą, ciklą galima pakartoti, užpumpuojant anglies dvidegini, arba kitą skysti,. Poveikis gali būti atliekamas mažesnio intensyvumo režimu. Pavyzdžiui, panaudojant vibrošaltini, 4, keičiant virpesių dažnumą nuo 1 iki 10 Hz ir atvirkščiai, ir veikiant kūjo 7 impulsų paketais kas 1-4 min arba 10-20 min arba kas kelias valandas. Tai apsprendžiama skysčio, kolektoriaus ir 1.1, savybėmis. Išstumiančio skysčio užpumpavimas nebū-tinai turi būti palydimas pastoviu poveikiu virpesiais, tame tarpe impulsiniais, o tikslinga juos atlikti pe-riodiškai kas tam tikrus laiko tarpus. Poveikio perio-diškumas gali būti apsprendžiamas savaitėmis ir mėne-siais, priklausomai nuo konkrečių geologinių sąlygų.
[0044] Dujų kondensato telkinio vidinio kontūro užtvindymo proceso metu, esant kontūriniam vandeniui, i, klodą 1 (pav. 2) per slėgimo gręžinius 2 i, dujų-vandens kon-takto zoną (DVK) 3 užpumpuoj amas vanduo. Virpesiai nuo impulsinių šaltinių 4, 5 bangolaidžiais 6, turinčiais koncentratorius 7, taip pat perduodami į DVK zoną. Impulsų perdavimo dažnumo seka įvairi, pavyzdžiui, šaltinyje 5 impulsų perdavimo sekos dažnumas didėja, kai tuo tarpu šaltinyje 4 - mažėja.
[0045] Nepertraukiamas impulsų sekimo dažnumo keitimas pagal harmonini, dėsnį nuo didesnio dažnumo link mažesnio ir atvirkščiai palydimas impulsų paketų poveikiais. Dujos išgaunamos gręžimais 8.

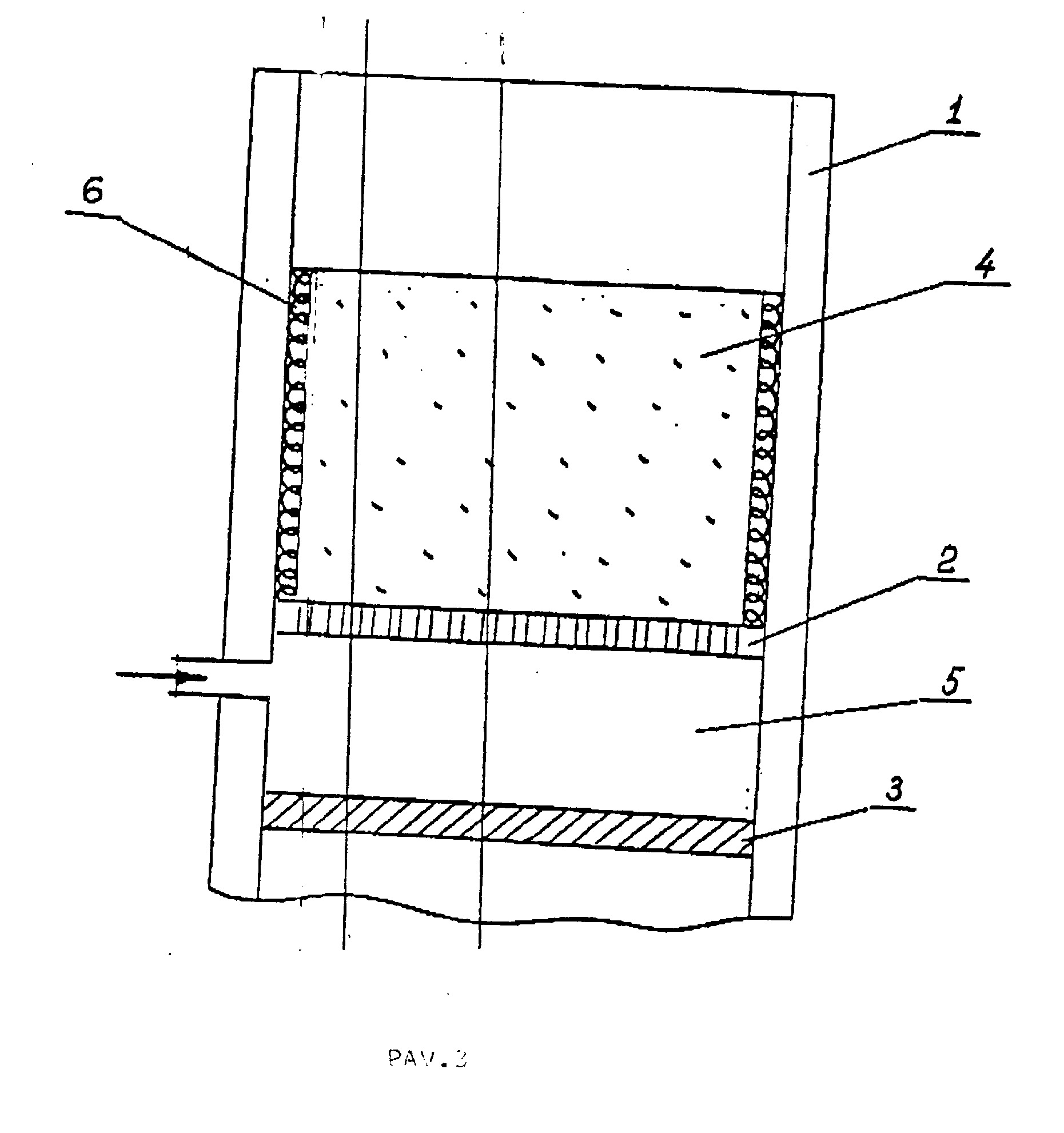

[0046] Į talpą 1 a'nt akytos pertvaros 2 užkraunamas gruntas, užterštas naftos produktais. Į ertmę po pertvara 5 užpumpuoj amas vanduo su anglies dvideginiu ir užpum-puotas skystis veikiamas virpesiais neparodyto elek-trodinaminio šaltinio membranos' 3 pagalba. Membranos virpesių dažnumas keičiamas nuo 1 iki 300 Hz ir atvirkščiai tolygiai ir diskretiškai, derinant harmo-ninius virpesius impulsais, impulsų paketais ir bangų voromis. Tai sukelia audringą vandens degazaciją ir intensyvų burbuliukų judėjimą per akytą pertvarą ir gruntą. Virš priešingo membranai grunto paviršiaus pasirodo vandens ir naftos produktų sluoksnis. Poveiki, virpesiais rekomenduojama derinti su šiluminiu elektros šildytuvų 6 poveikiu.
[0047] Pav. 4 i, erdvę 3 tarp virpesių šaltinio ir audinio 1 užpumpuoj amas dažiklis su dujų burbuliukais, keičiant harmoninių virpesių dažnumą ir kaitaliojant arba pa-lydint juos papildomais impulsiniais poveikiais, impul-sų paketais ir bangų voromis. Diskretinis dažnumo keitimas lydimas amplitudės padidėjimu. Virpesių šal-tiniu gali būti tampriųjų virpesių šaltinis (žemo daž-numo arba ultragarsinių) arba elektrodai 4, sukuriantys nevienalyti, ele-ktros lauką (pav. 3) .
[0048] Galimas suderintas šių virpesių šaltinių panaudojimas.
[0049] Lyginant su prototipu matyti, kad poveikis virpesiais diapazone nuo 0,1 iki 3C0 Hz, geriausiai, nuo 1 iki 100 Hz, ir dujų pavidalo skysčio, tokio, kaip anglies dvideginis, užpumpavimas, nors ir duoda teigiamus rezultatus, tačiau nėra optimalus. Žymiai efektyvesnis yra skysčio užpumpavimo ir poveikio virpesiais derinimas, papildomas impulsais ir/arba bangų voromis, impulsų paketais. Tuo atveju, virpesių dažnumą tikslinga keisti nuo mažiausios reikšmės iki didžiausiuos ir atvirkščiai. Palyginimo eksperimentai klodo mo-deliuose parodė, kad išgaunamo skysčio tūriai, lyginant su prototipu, padidėja 1,2-1,6 karto per 1,5-2 kartus trumpesni, laiko tarpą, esant mažesnėms energetinėms są-naudoms, be to, virpesių šaltiniai dirbo tik pe-riodiškai. Kitų skysčių - tirpiklių, vandens, vandens su C02 - užpumpavimas žymiai praplečia būdo galimybes, pavyzdžiui, išgaunant dujas dirbtiniu užtvindymu ir 1.1. Taip pat būdo efektyvumas padidėja, derinant ji, su šiluminiu poveikiu, pavyzdžiui, išgaunant iš kapi-liarinės-akytos formacijos ypač klampius naftos produktus .
[0050] Esminis būdo privalumas tame, kas jis gali būti efek-tyviai pritaikomas kaip užtvindymo procesas dujiniuose, dujų kondensato ir naftos-dujų kondensato telkiniuose, kas iki šiol nebuvo praktikuojama dėl didelių užspaustų dujų apimčių.
[0051] Būdas turi ir kitus akivaizdžius specialistams privalumus .
[0052] Baigiant galima pasakyti, kad poveikis virpesiais gali būti atliekamas ir elektromagnetiniu būdu. Taip pat apdirbant vėlesnės stadijos telkinius, išsekintus telkinius, šiame būde gali būti numatomos ir kitos tradicinės pakartotinų išgavimo metodų operacijos.
1. Terpės išgavimo iš kapiliarinės-akytos formacijos ir jos impregnavimo būdas, susidedantis iš skysčio užpum-pavimo ir poveikio virpesiais, besiskiriantis tuo, kad paveikia kapiliarinę-akytą formaciją, keičiant per.'-odinių virpesių dažnumą nuo jo mažiausios reikšmės iki didžiausios ir nuo jo didžiausios reikšmės iki ^.žiausios ir/arba impulsų sekos dažnumą.
2. Euuas pagal i pu.. c e s i s k i r i a n ' _ s tuo, kad papildomai paveikia kapiliarinę-akytą for-maciją bangų voromis ir/arba impulsų paketais.
3. Būdas pagal 1-2 punktus, besiskiriantis tuo, kad keičia virpesių dažnumą intervale nuo 0,1 iki 300 Hz ir nuo 300 iki 0,1 Hz, geriausiai, nuo 1 iki 80 Hz ir nuo 80 iki 1 Hz diskretiškai kas 5-20 Hz, lydint virpesių amplitudės padidėjimu, monotoniškai arba pagal harmoninį dėsnį.
4. Būdas pagal 1-3 punktus, besiskiriantis tuo, kad paveikia kapiliarinę-akytą formaciją daugiau nei vienu virpesių šaltiniu, be to, generuojami įvai-riais šaltiniais virpesiai perstumti faze ir bent du virpesių šaltiniai dirba priešinguose dažnumo keitimo režimuose: vienas-dažnumo didinimo režime, kitas-maži-nimo.
5. Būdas pagal 1-4 punktus, besiskiriantis tuo, kad perduoda virpesius arba per kapiliarinę-akytą formaciją, arba per užpumpuojamą ar užpumpuotą skystį, arba bangolaidžiu, turinčiu koncentratorių poveikio zonpj e.
6. Būdas pagal 1-5 punktus, besiskiriantis tuo, kad užpumpuoja skystį, keičiant jo temperatūrą, į erdvę po kapiliarine-akyta formacija, 'iš kurios išgaunama užpildanti ją terpė.
7. Būdas pagal 1-6 punktus, besiskiriantis tuo, kad poveikį virpesiais lydi šiluminis poveikis, pavyzdžiui, degimas kapiliarinės-akytos formacijos viduje.
8. Būdas pagal 1-7 punktus, besiskiriantis tuo, kad palaiko kapiliarinėje-akytoje formacijoje slė-gimo ir temperatūros reikšmes, ne mažesnes, nei ati-tinkančias angliavandenilių kondensacijos pradžią.
9. Būdas pagal 1-8 punktus, besiskiriantis tuo, kad užpumpuoja arba anglies dvidegini,, arba azotą, arba garus, arba skystį, pavyzdžiui, tirpiklį, vandenį, lengvųjų angliavandenilių plačiąją frakciją arba skystį, turintį dujų, pavyzdžiui, vandenį, turintį anglies dvideginio.
10.Būdas pagal 1-9 punktus, besiskiriantis tuo, kad sumažina slėgimą kapiliarinėje-akytoje formacijoje užtvindymo metu.
