[LT] Išradimas priklauso perdavimo sistemoms.@Celiuliarinė perdavimo sistemos diagnostinė sistema, įjungianti celiuliarinį interfeisinį įrenginį, kuris prijungia telefonus prie celiuliarinio siųstuvo, kurio interfeisas konvertuoja DTMF ar pulsinis skambinimo signalus į skaitmeninę formą perdavimui per celiuliarinį siųstuvą, kai skambinimas iš telefono naudojamas sujungimui su celiuliarinės sistemos abonentais. Šis išradimas ne tik tikrina siųstuvo ir jam paduodamo maitinimo funkcionalumą, bet ir atlieka interfeisinio įrenginio monotoringą.
[EN]
[0001] Išradimas priklauso perdavimo sistemoms ir yra skirtas celiuliarinės perdavimo sistemos funkcionalumo patikrinimui. Šis išradimas artimas celiuliarinei interfeiso sistemai, kuri aprašyta JAV patentuose Nr. 4658096 ir Nr. 4737975. Sistemos, aprašytos šiuose patentuose, interfeisinis įrenginys susideda iš standartinio telefoninio rinkinio, faksimilinio aparato, modemo ar kito komunikacinio itaiso, kurie prijungti prie celiuliarinio siųstuvo, kurio interfeisinis įrenginys leidžia normaliai komunikuoti minėtiems komukacijos aparatams per radijo siųstuvą. Interfeisinis įrenginys taip pat konvertuoja DTMF ar pulsinius surinkimo signalus i, skaitmenini, formatą perdavimui per radijo siųstuvą, kai surinktas numeris naudojamas radijo sistemos šaukimui suformuoti.
[0002] Išradime pateikta sistema patikrina visų interfeiso įrenginio dalių funkcionalumą, bei kitas įrenginio charakteristikas: siųstuvo išduodamą galią, kuri gali kisti, ar siųstuvo dažnį, kuris gali būti keičiamas arba siųstuve, arba celiuliariniame tinkle.
[0003] Diagnostinė ir testavimo sistema, aprašyta šiame išradime, gali būti panaudota celiuliarinio tipo sistemoje, kaip ISDN ar pan., kur celiuliarinis adapteris ar interfeisinis įrenginys yra naudojamas DTMF ar pulsiniams signalams konvertuoti į skaitmeninę formą, po to perduodant juos celiuliarinio tipo siųstuvu, dirbančiu celiuliarinėje sistemoje.
[0004] Yra žinomi testiniai ir diagnostiniai įtaisai visai celiuliarinei sistemai. Taip pat yra žinomi patys save testuojantys įrenginiai. Tai aprašyta JAV patente Nr. 5016269, kur pateiktas celiuliarinis telefonas su pavojaus sistema. Ši sistema atlieka savęs testavimo funkcijas ir pastoviai perduoda informaciją apie savo būseną i centrinę stotį per celiuliarinį tinklą. Vienok minėtame patente neatsispindi DTMF konvertatoriaus monitoringas ir diagnostinės funkcijos, kurios naudoja-mos anksčiau minėtuose JAV patentuose Nr. 4658096 ir Nr. 4737975, bei neįjungia skambinimo tono inicijacijos iš centrinės stoties sistemos darbingumo patikrinimui.
[0005] Celiuliarinio tipo sistemoms, kuriose gali būti naudojamas šiame išradime pateiktas įrenginys, priklauso skaitmeninės komunikacijos sistemos, turinčios intelektualias bazines stotis ir intelektualius nešiojamus terminalus, kurių kiekvienas turi tam tikrą ryšio zoną, ir konkrečiai skirtas skaitmeninei, radijo celiuliarinei, personalinei komunikacinei sistemai, palaikančiai pilną ISDN interfeisą, ir todėl galinčiai susijungti su visuomeniniu telefono tinklu ar bet kuriuo komutuojamu tinklu, kai personali komunikacinė sistema palaiko garso/duomenų/vaizdo perdavimą ir yra abipusė, funkcionali su bet kokia moduliacijos sistema, su celiuliarinio bendravimo protokolu, ir kur terminalai ir stotys valdomi programine įranga, bei visuomeninis komutuojamas telefono tinklas yra aprūpintas atitinkama tokio ryšio palaikymo programa ir duomenų baze.
[0006] Pastaruoju metu vis didėja mobilių ir portabilių komunikacijų priemonių funkcionalumas, tai leidžia atsisakyti laidinio ryšio palaikymo. Celiuliarinės sistemos kartu su paieškos ir kitomis sistemomis, leidžia realizuoti tikrą komunikacinių priemonių mobi-lumą. Žymūs technologiniai pasiekimai stipriai išplėtė belaidžių komunikacijų palaikymą. Šis palaikymas įjungia, bet neapsiriboja, skaitmeninį belaidį ryšį, celiuliarinį telefoninį ryšį, faksimilines ryšio priemones ir lokalinius belaidžius tinklus, kai galimas ir ryšys per egzistuojančius visuomeninius tinklus ar kitus lokalinius tinklus (kaip kabelinės televizijos sistemos). Tokiu būdu, skaitmeninės personalinės komunikacijos sistemos (PCS) gali dirbti nepriklausomai ar kartu su lokaliais laidiniais tinklais, užpildydamos spragas, egzistuojančias dabartinėse komunikacinėse sistemose, taip atskleisdamos dar neįsisavintas sritis. PCS yra perspektyvios ir labai padidina tinklų lankstumą ir funkcionalumą. Atitinkamai PCS realiza-toriai turi įsisavinti naujas nacionalines rinkas, atsižvelgiant i, jų pobūdį.
[0007] Personalinės komunikacijos reikalavimai JAV keičiami priklausomai nuo jų funkcionalinio mobilumo. Vienas iš PCS privalumų yra galimybė realizuoti ryši, bet kam, bet kada ir bet kur, PCS labai padidina naudotojo mobilumą, tai išsprendžia ryšio su naudotoju problemą. PCS leidžia naudotojams nepraleisti svarbių skambučių, taip pat sutaupyti laiką ir pinigus atsakomiesiems skambučiams. PCS suderina radijo funkcionalumą ir visuomeninio telefoninio tinklo technologijas ir infrastruktūrą, ir įjungia dvipusio ir nenutraukiamo ryšio palaikymą. Svarbu pažymėti, kad PCS srityje dar yra daug vietos naujoms technologijoms ir pritaikymams, kaip privačiam ryšiui, mažesnių terminalų išdirbimui, portabiliems faksams, daugiakanaliams telefonams ir kt. Dabartinis aparatūrinis palaikymas negali realizuoti šias naujas PCS savybes. Pavyzdžiui, belaidžiai telefonai, naudojami įstaigose ar namuose, palaiko mažai kanalų ir turi mažą ryšio atstumą. Paieškos sistemos palaiko tik vienpusį ryšį. Celiuliariniai telefonai nerealizuoja visų PCS savybių. Po tam tikro laiko PCS įjungs standartinį aprūpinimą ir palaikys registracijos, automatinio šaukimo, duomenų perdavimo ir kitas savybes. Tam, kad realizuotų daugeli, šių naujų savybių yra reikalingos skaitmeninės PCS. Belaidės PCS padarys nereikalingas laidines sistemas, kitaip sakant, PCS papildys komunikacines sistemas naujomis savybėmis, pakeis šių sistemų išdirbimą, aprūpinimą ir savybes.
[0008] Šio išradimo objektas gali būti panaudotas tokiose sistemose ar kitose PCS sistemose, kur naudojamas celiuliarinio tipo adapteris ar interfeisas, kuris leidžia panaudoti standartines telefonines priemones šioje sistemoje, konvertuojant DTMF ar pulsinius signalus i, skaitmenini, formatą, kuris gali būti perduotas i, siųstuvą, bei palaiko kitas specifines sistemos savybes. Pvz. aliarmo sistemose taip pat gali būti panaudota paminėta sistema. PCS celiuliarinis adapteris taip pat palaiko kitas būtinas funkcijas, kaip surinkimo kodo generavimas, skambinimas ir pan., kaip aprašyta JAV patentuose 4658096 ir 4737975.
[0009] Išradimo tikslas yra savęs diagnozuojančios sistemos išdirbimas visoms celiuliarinio siųstuvo, turinčio interf eisini, įrenginį, kuris jungia standartinius telefonus su celiuliarine sistema ir verčia DTMF ar pulsinius surinkimo signalus i, skaitmeninę formą, kai skambinimas vyksta iš standartinio telefono, ir siunčia juos i, celiuliarinę sistemą, funkcijoms patikrinti. Šio išradimo objektas ne tik atlieka celiuliarinio siųstuvo ir jo maitinimo monitoringą, bet ir tikrina celiuliarinį interfeisą.
[0010] Testavimo aparatas gali būti prijungtas prie interfeiso, kuris prijungia komunikacini, įtaisą prie radijo siųstuvo šaukinių perdavimui ir gavimui per šį siųstuvą, ir testavimo aparatas turi savo diagnostinę sistemą interfeisinio įrenginio monitoringui.
[0011] Testavimo aparatas taip pat prijungia diagnostinius įtaisus prie interfeisinio įrenginio. Minėti diagnostiniai įrenginiai emuliuoja komunikacinio įrenginio, kaip telefono, fakso ir kt., funkcijas, generuodami atitin-kamus signalus ir tokiu būdu nustato interfeisinio įrenginio darbingumą.
[0012] Testavimo aparatas taip generuoja pakėlimo signalą, tikrindamas skambinimo tono signalo generavimą interfeisiniame įrenginyje.
[0013] Testavimo aparatas taip pat generuoja DTMF signalą ir siunčia jį į interfeisinį aparatą, tuo patikrindamas interfeisinio įrenginio darbą.
[0014] Testavimo aparatas taip generuoja pakėlimo signalą ir padėjimo signalą, tikrindamas, kaip interfeisinis įtaisas atsako į ryšio nutraukimą. Testavimo aparatas taip pat atlieka skambinimo procedūrą per tinklą, kreipdamasis į tą patį interfeisinį aparatą, tuo patikrinamas užimtumo signalo generavimas.

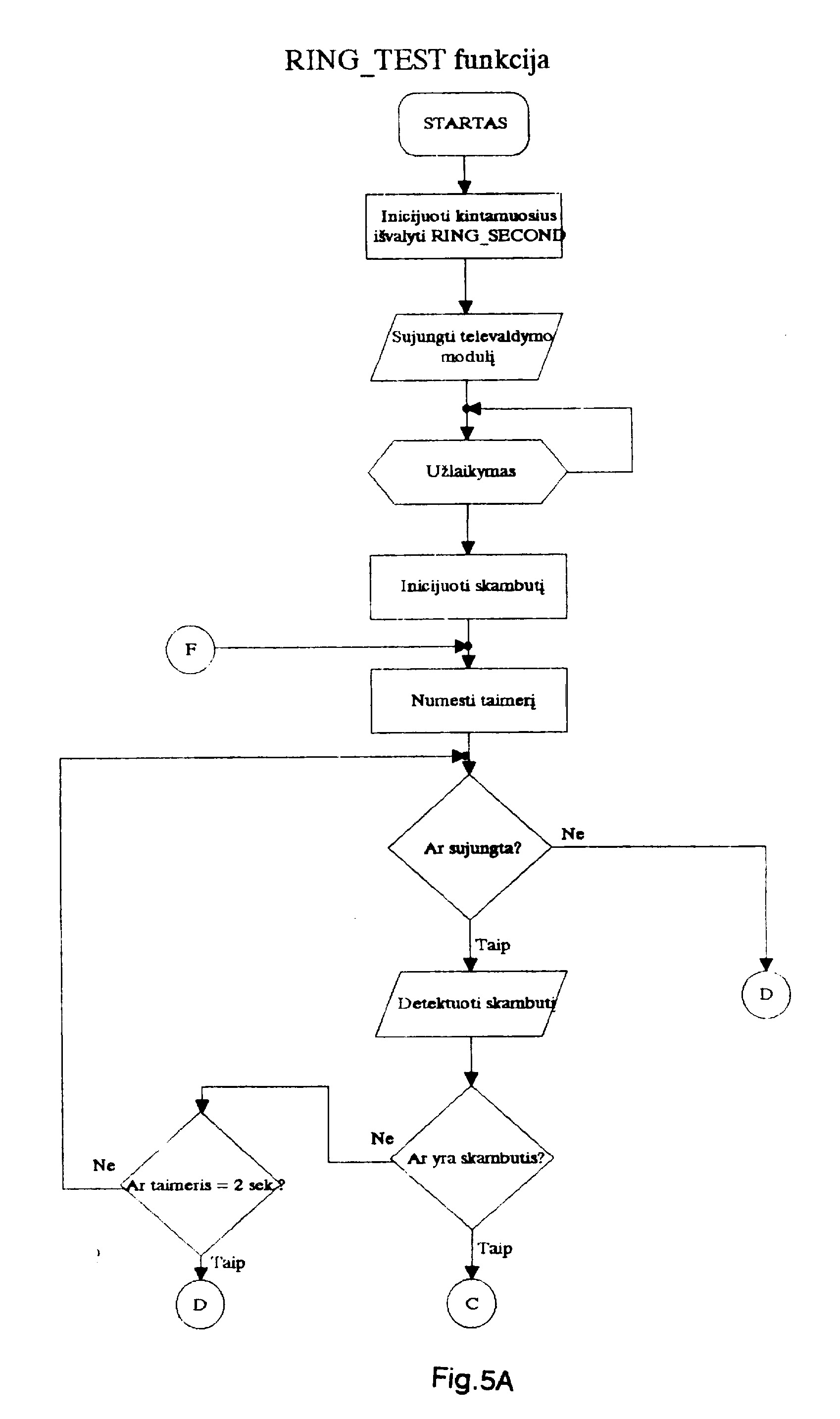

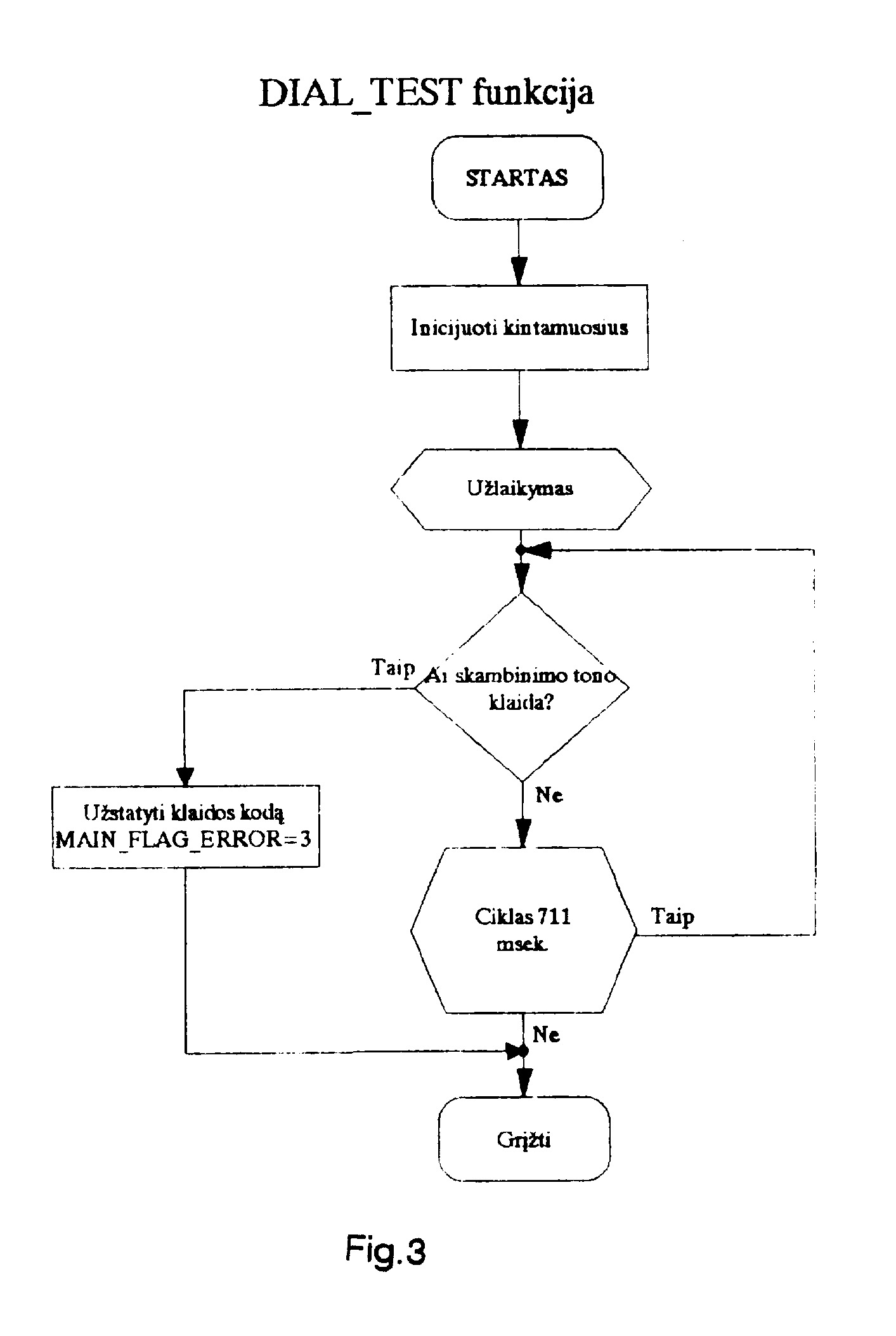

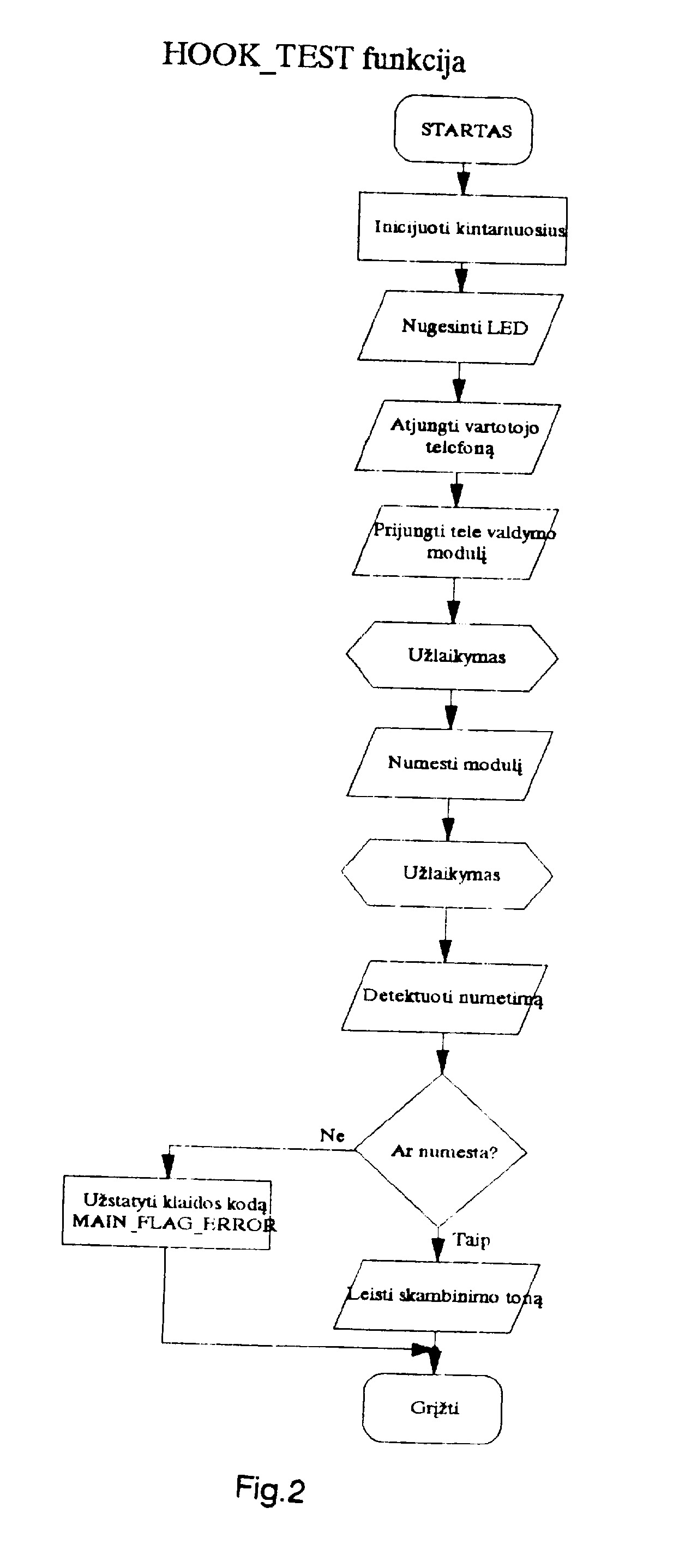

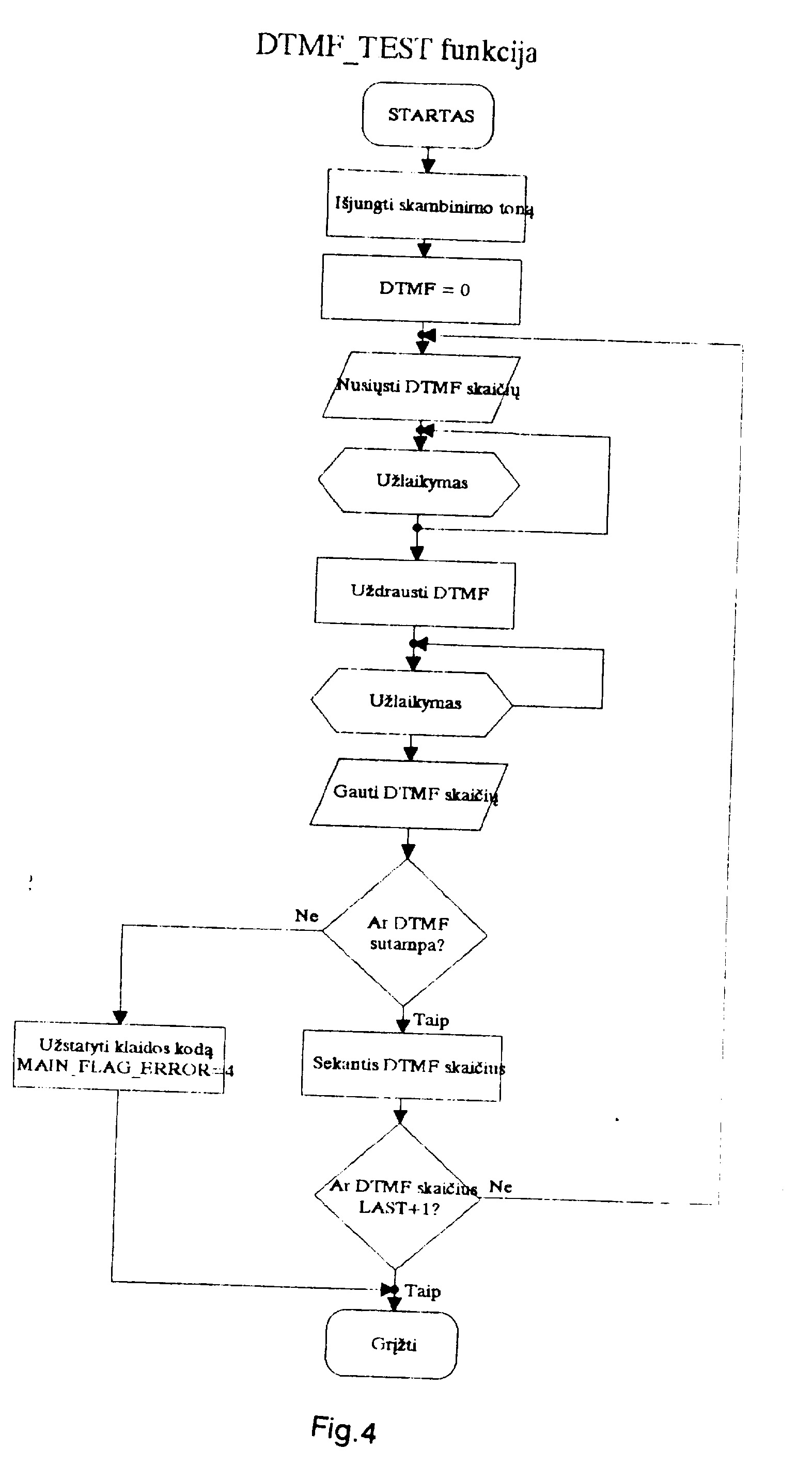

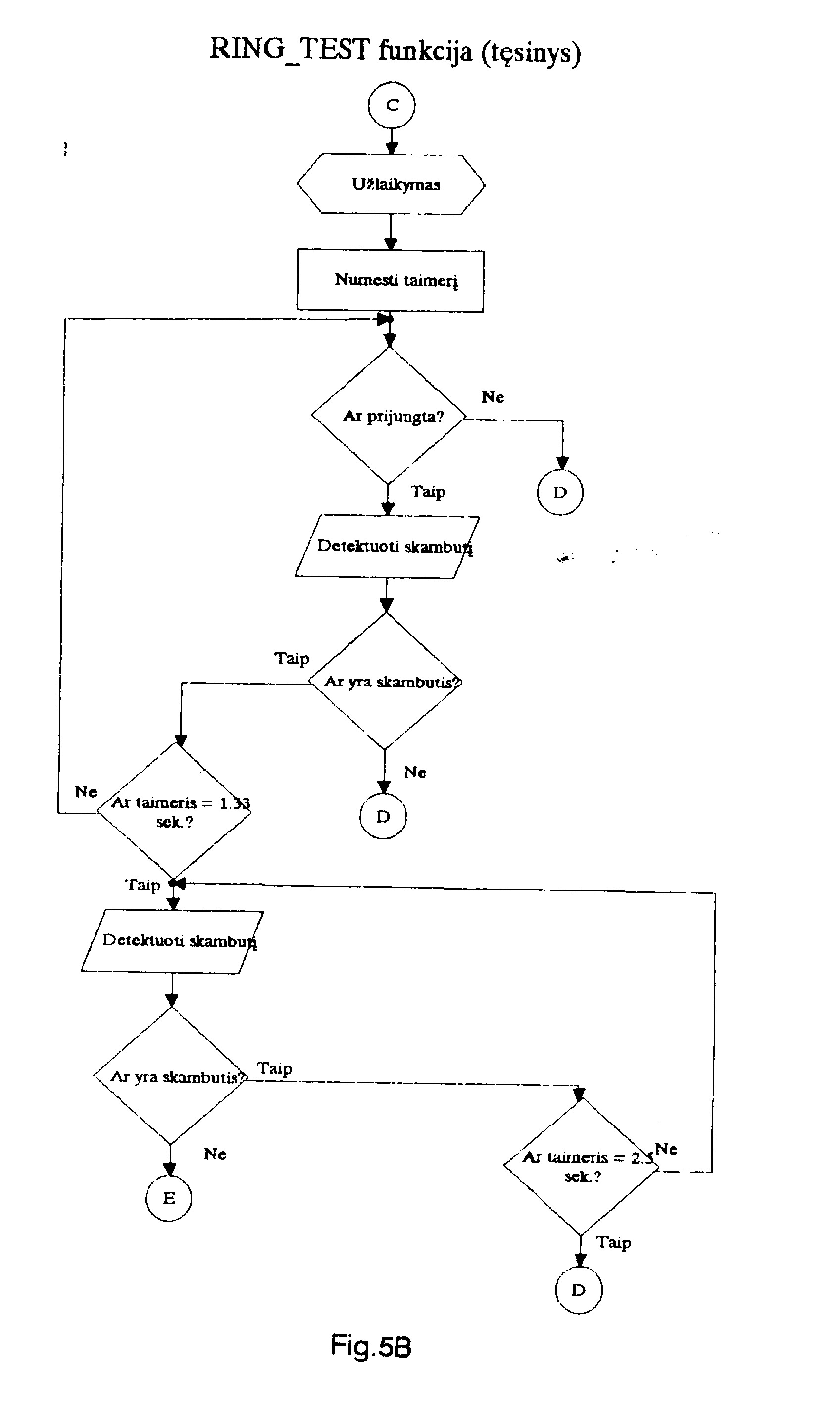

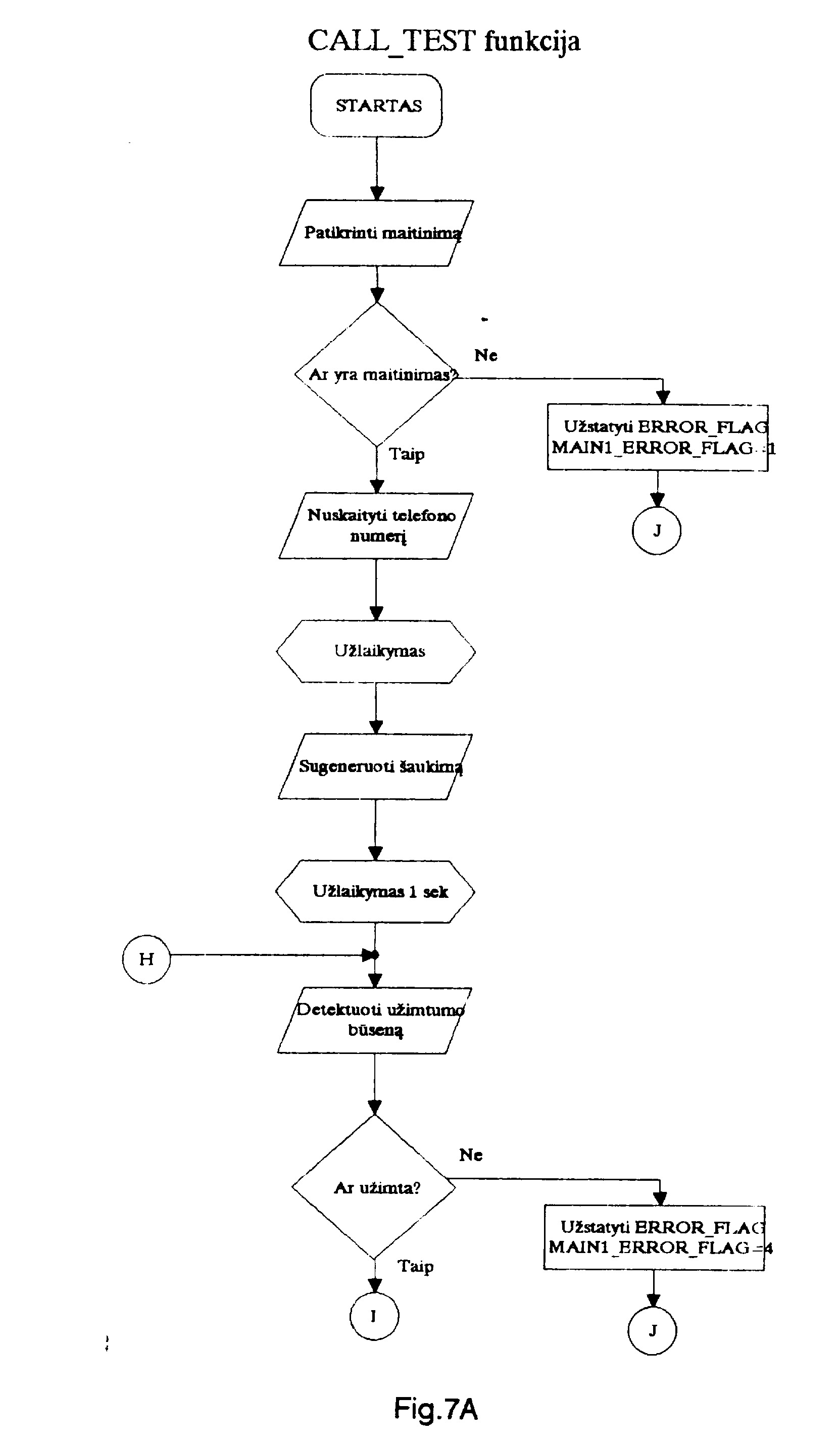

[0015] Išradimas geriau suprantamas pagal pridedamus piešinius, kur: Fig. 1A ir 1B parodo pagrindinius testavimo etapus; Fig. 2 parodo pakėlimo testavimo programos blokinę schemą; Fig. 3 parodo skambinimo testavimo programos blokinę schemą; Fig. 4 parodo DTMF tono generatoriaus testavimo programos blokinę schemą; Fig. 5A - 5C parodo skambučio generavimo testavimo programos blokinę schemą; Fig. 6 parodo atsakymo i, skambuti, testavimo programos blokinę schemą; Fig. 7 parodo atsakymo i, skambuti, testavimo programos blokinę schemą; Fig. 8A ir 8B parodo klaidų generavimo programos blokinę schemą; Fig. 9 parodo numetimo programos blokinę schemą; Fig. 10 parodo sistemos blokinę schemą; Fig. 11 - 14 parodo įvairias grandines, naudojamas celiuliarinio interfeiso ir siųstuvo testavimui, simuliuojant testuojamus įvykius.
[0016] Autodiagnostinė sistema yra skirta celiuliarinio tipo interfeisams ir sistemoms, aprašytoms JAV patentuose 4658096 ir 4737975. Papildomai, autodiagnostinė sistema gali būti naudojama ir kitose radijo ryšio sistemose, kaip IMTS, kur palaikomas ryšys tarp bazinės stoties ir terminalų, ir kur perdavėjas sujungtas su interfeisiniu adapteriu, kaip aprašyta JAV patentuose 4658096 ir 4737 975, pvz. sujungiant komunikacines priemones su radijo perdavėju. Interfeisas palaiko naudojimui reikalingas funkcijas, pvz. aliarmo sistemoms nereikalinga skambučio generavimas. Sistemose, kur reikalinga tik gauti skambučius, nereikia DTMF ar pulsinių signalų konvertuoti j, skaitmeninę formą. Reikalinga programinė įranga yra pateikta JAV patentuose 4658096 ir 4737975, ir ji gali būti aktyvuojama tiek rankiniu būdu, tiek automatiškai diagnozavimo tikrinimui, priklausomai nuo testo gautų rezultatų. Gali būti patikrintas kiekvienas komponentas, pvz. DTMF konverteris, linijų perjungimo interfeisas ir kt. Papildomai gali būti patikrintas perdavėjas, baterijos ir kt. Išradime pateiktas įrenginys gali realizuoti skambuti, per celiuliarinį tinklą, siekiant patikrinti linijos signalus. Taip pat išradimo įrenginys gali realizuoti skambutį, siekdamas gauti 1000 Hz toną iš nustatytos vietos, siekiant patikrinti ar celiuliarinė sistema dirba gerai. Tai labai patogu, siekiant pratestuoti ryšį, tai leidžia nustatyti, ar gedimas yra centrinėje stotyje ar terminale.
[0017] Pagal išradimą, naudojami du moduliai. Pirmasis atlieka televaldymo funkcijas, o antrasis vykdo apskaitą
[0018] (teleapskaitą). Televaldymo modulis generuoja testus, tarp jų ir skambinimo nustatytu numeriu tęstą, po to praneša apie gautus rezultatus. Be to, modulis leidžia paskambinti savo paties numeriu užimtumo signalui patikrinti. Šie testai gali būti paleisti paspaudus specialų klavišą. Kai jis paspaudžiamas, šalia jo esantis šviesos diodas (LED) pradeda mirksėti. Jeigu po testo jis neužgesta, tai rodo, kad yra gedimai. Testas trunka daugiausiai 40 sek. Jeigu LED užgesta, viskas funkcionuoja gerai. Programinė ir aparatūrinė įranga leidžia paleisti testą iš šalies.
[0019] Kitas modulis (grandinė) atlieka šias funkcijas: apdoroja apskaitos signalą iš celiuliarinės sistemos ir generuoja apskaitos signalus telefonui. Įrenginys atpažįsta signalus ir nereikalauja lokalinės apskaitos. Jis gali būti naudojamas su bet kokia celiuliarinio tipo sistema, kuri sugeba generuoti apskaitos signalus.
[0020] Televaldymo modulio blokinės schemos aprašymas
[0021] Naudotojas paleidžia testus, paspausdamas autodiag-nostikos klavišą, dėl to paleidžiama autotestavimo programa.

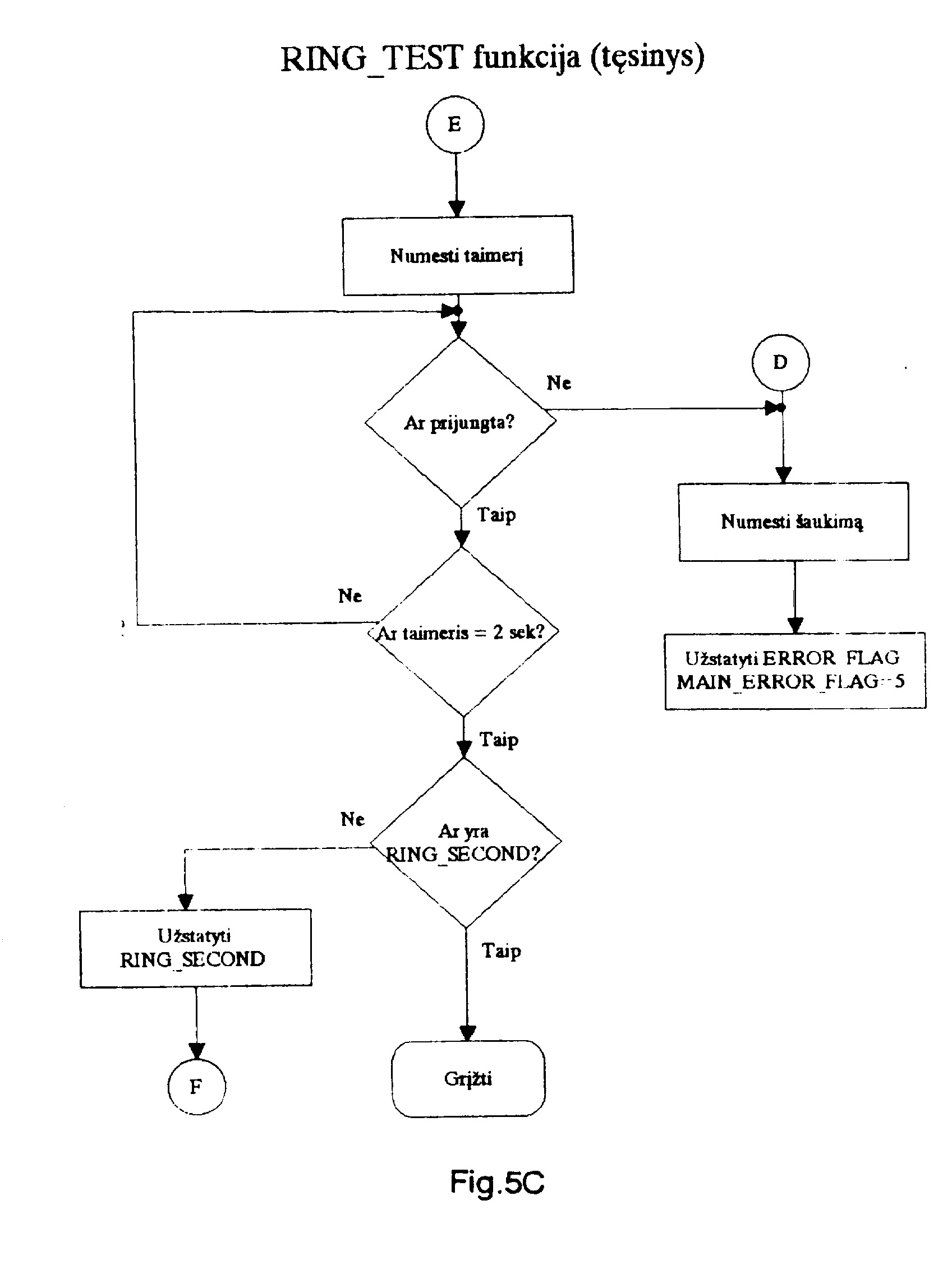

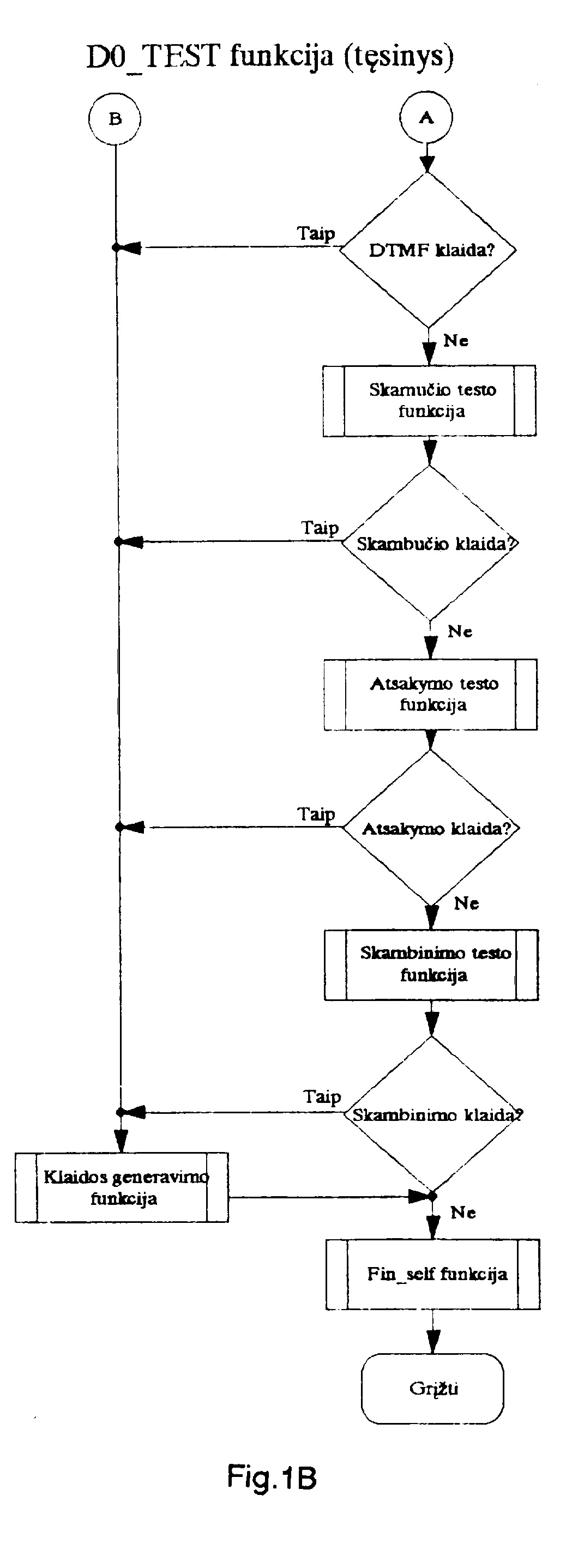

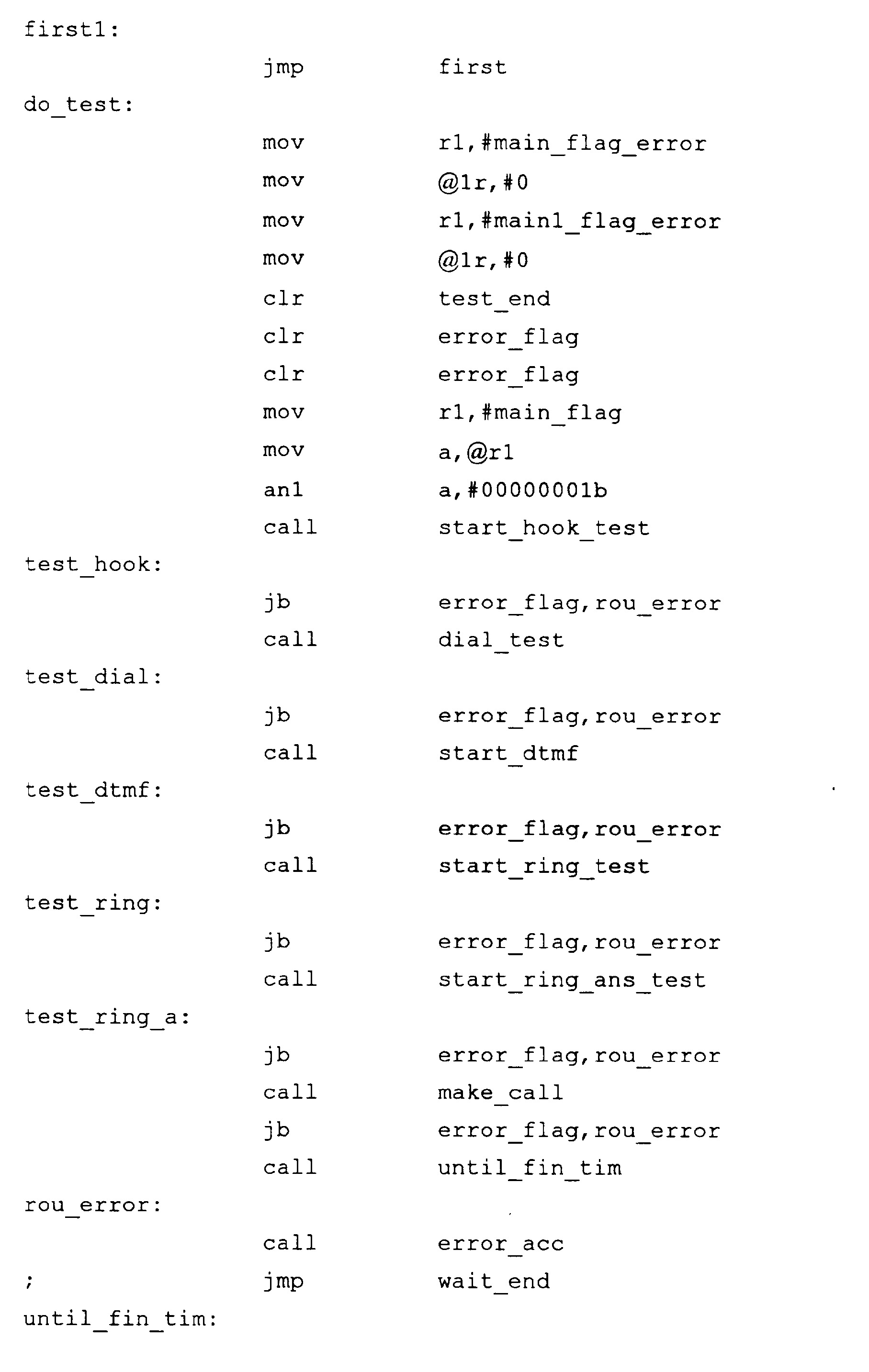

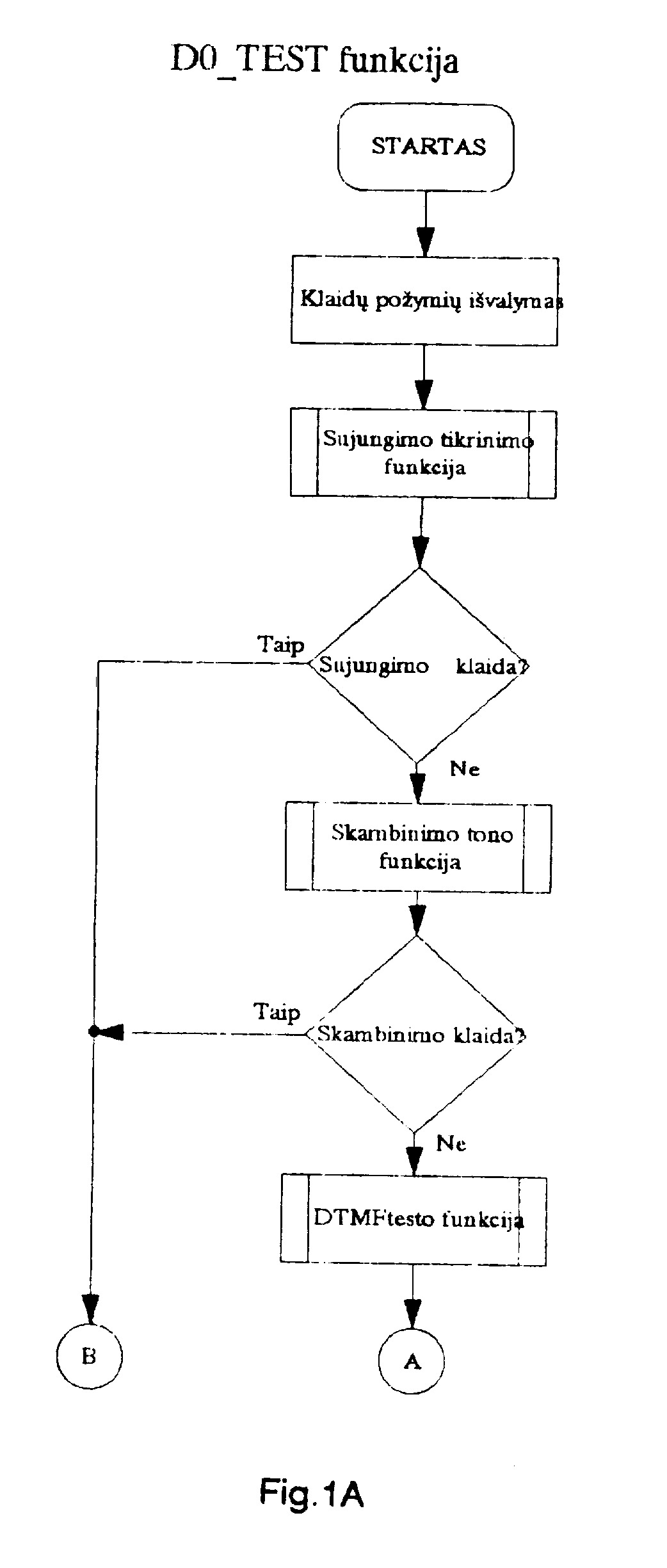

[0022] Fig. 1A ir 1B rodo pagrindinę DO_TEST programą, iš kurios šaukiamos įvairios procedūros. Po kiekvienos procedūros yra patikrinami klaidų kodai. Esant gedimui, testavimas nutraukiamas, ir gauti rezultatai atsispindi keturiuose LED.

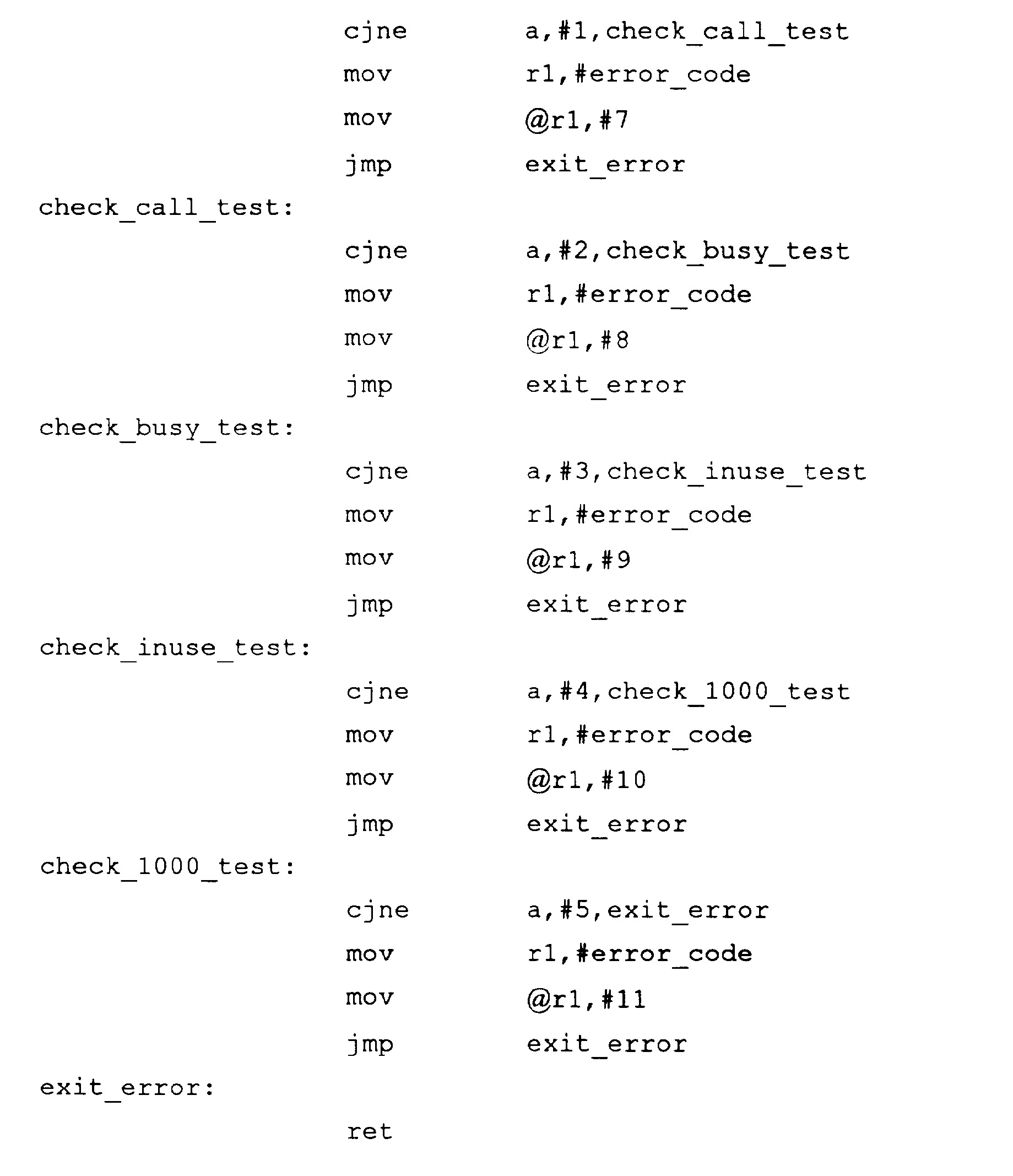

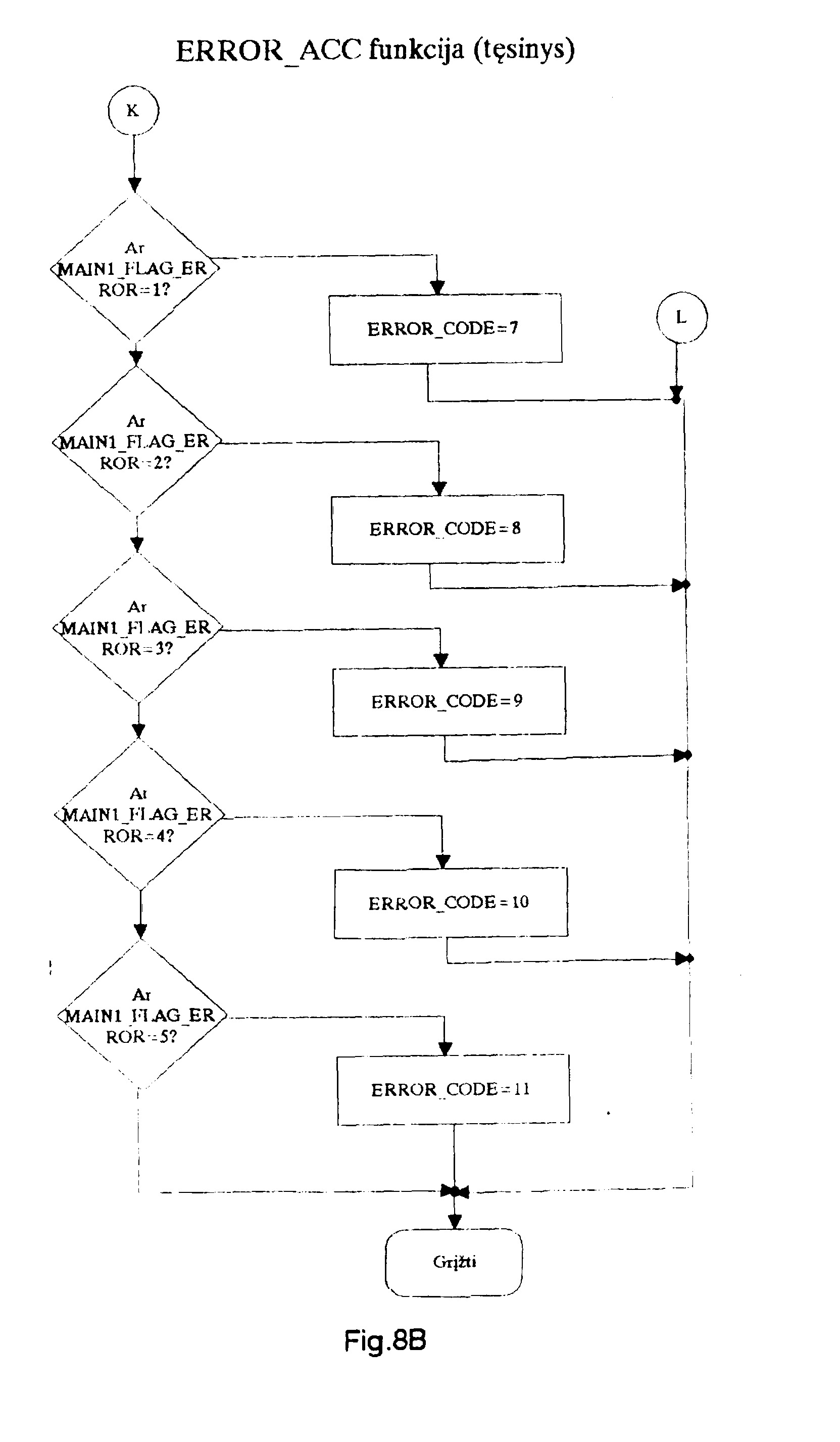

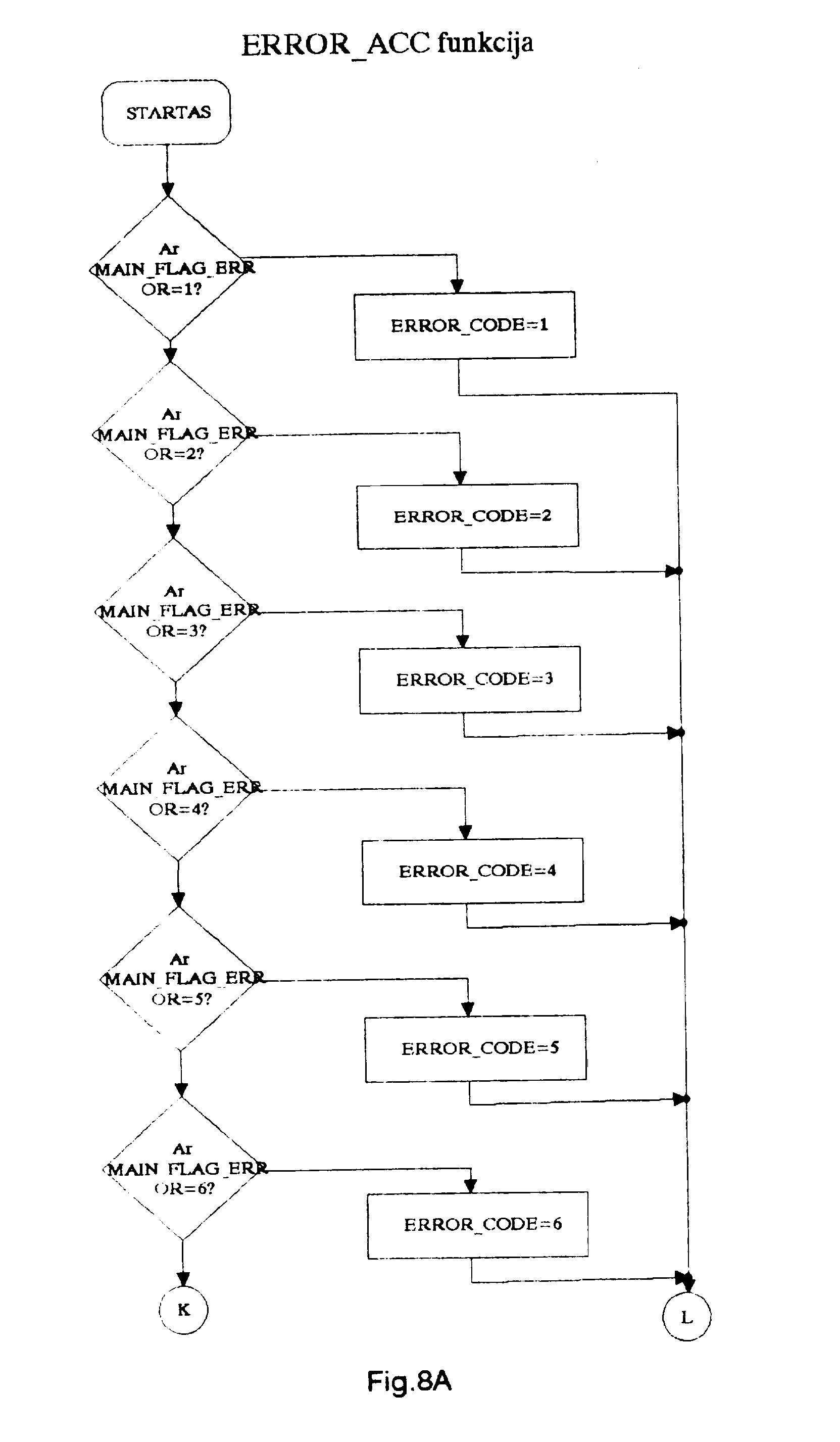

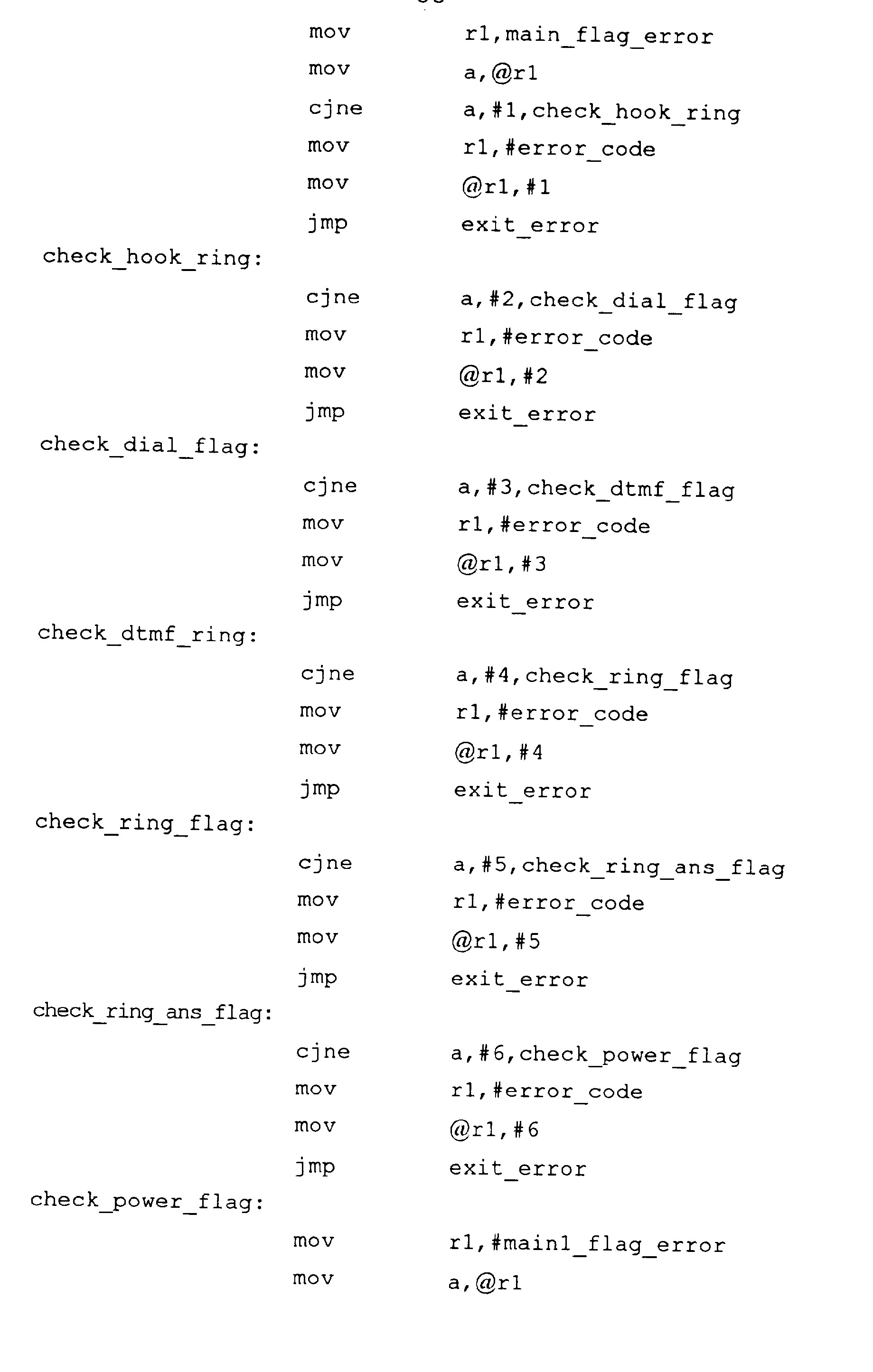

[0023] Pagal Fig. 1A, pirmame žingsnyje inicializuojami kintamieji ir vėliavėlės. Žingsnyje 2 programa kviečia Hook_Test funkciją, kurioje naudotojo telefonas yra atjungiamas nuo TIP ir RING linijų, ir prie šių linijų prijungiamas televaldymo modulis, kaip aprašyta JAV patentuose 4658096 ir 4737975. 3 žingsnyje patikrinamos klaidos Hook_Test. Jei aptinkama klaida, testavimas nutraukiamas, ir programa pereina i, žingsni, 14 (Fig. 1B) . Jeigu klaidų nėra, programa kviečia Dial_test funkciją. Toliau tikrinamas skambinimo tonas, ir jeigu surandamos klaidos, nueinama į žingsni, 14. Jeigu klaidų nėra, šaukiama DTMF__Test funkcija (žingsnis 6) , ir, esant klaidoms, testavimas nutraukiamas ir einama i, žingsni, 14, o jeigu klaidų nėra, kviečiama funkcija Ring_Test. Esant klaidoms, einama i, žingsni, 14, nesant - kviečiama funkcija Ring_Answer_Test (žingsnis 10), kuri klaidų atveju nukreipia i, žingsni, 14. Sekantis kviečiamas testas yra funkcija Make_Call_Test, tikrinanti skambinimo testą. Klaidos atveju einama i, žingsni, 14, kitaip kviečiama funkcija Fin_Self_Test 15 žingsnyje. Jeigu nesurasta klaida, programa pereina į žingsni, 14. 14 žingsnyje kviečiama Error_Acc funkcija. Gale išvalomi kintamieji, numetamos vėliavėlės ir grįžtama i, normalų funkcionavimo režimą. Fig. 2-9 smulkiau pateiktos aukščiau minėtos testavimo funkcijos. Fig. 2 Hook_Test funkcija iš pradžių inicializuoj a kintamuosius ir numeta vėliavėles. Žingsnyje 17 nugesinami LED. Toliau atjungiamas naudotojo telefonas nuo TIP ir RING linijų, ir prijungiamas televaldymo modulis. Po užlaikymo (21) simuliuojamas sujungimas. Po užlaikymo patikrinama sujungimo^būsena (23). Jeigu nėra sujungimo (25) užstatomas 1 ERRQR_TLAG--ir MRIN_FLAG_ERROR. Jeigu klaidų nėra, einama i, 26, kur 'leidžiamas skambinimo tonas, po to funkcija grąžina valdymą pagrindinei programai. Fig. 3 pateikia Dial_Test funkcijos blokinė schema. Ši funkcija iš pradžių inicializuoja kintamuosius ir numeta vėliavėles (27) . Po užlaikymo (28) testuojamas skambinimo tonas (29) . Jeigu surandama klaida užstatomas 3 ERROR_FLAG ir MAIN_FLAG_ERROR (30). Nesant klaidos, 711 ms trukmės cikle patikrinamas skambinimo tonas, po to grąžinamas valdymas pagrindinei programai. Fig. 4 pateikta DTMF_Test funkcijos, kuri patikrina DTMF konversiją i, skaitmenini, kodą, blokinė schema. Uždraudžiamas skambinimo tonas (32), pirmasis DTMF tonas numetamas i, 0 (33), po to siunčiamas šią reikšmę atitinkantis tonas. Po užlaikymo (35) uždraudžiamas DTMF tonas ir po sekančio užlaikymo šis tonas nuskaitomas (38) ir patikrinamas (39). Jeigu siunčiamas ir gaunamas DTMF tonai nesutampa užstatomas 4 ERROR_FLAG ir MAIN_FLAG_ERROR (40). Jeigu jie sutampa, išrenkamas sekantis skaičius, ir taip patikrinami visi DTMF tonai. Po patikrinimo grąžinamas valdymas pagrindinei programai. Fig. 5A ir 5B Ring_Test funkcija tikrina skambučio generavimo impulsus. Ši funkcija iš pradžių inicializuoja kintamuosius ir numeta vėliavėles (43) . Modulis sugeneruoja šaukimą, ir po užlaikymo (45) generuojama skambinimo seka. Patikrinama, ar per dvi sekundes gaunamas skambutis (47-53). Jeigu viskas gerai, einama i, žingsni, 54. Jeigu per 2 sekundes nesugeneruojamas skambutis, indikuojama klaida (49). 55-59 žingsniuose patikrinama, kad skambutis skambėtų mažiausiai 1.2 sek. ir nebūtų pakėlimo signalo. Esant klaidai, pereinama į žingsnį 49. Po to patikrinama ar skambutis skamba daugiau kaip 2.5 sek. (60-62). Esant klaidai, pereinama i, žingsnį 49. Po to patikrinama ar yra pakėlimo signalas skambinimo (2 sek.) metu. Jam esant, einama i, žingsni, 49 (klaida) . Tai patikrinama du kartus. Jeigu viskas gerai, grįžtama i, pagrindinę programą, jei ne - i, žingsni, 49. Ten numetamas skambinimo režimas ir užstatomas 5 ERROR_FLAG ir MAIN_FLAG_ERROR (50). Po to grįžtama į pagrindinę programą Do_Test. Fig. 6 yra parodyta Ring_Answer_Test funkcija, kuri tikrina pakėlimą, esant skambinimui iš išorės. Iš pradžių patikrinamas skambinimas ir pakėlimo signalo nebuvimas (68-69). Esant klaidai, pereinama į 73. Jeigu indikuojamas skambinimas, generuojamas pakėlimo signalas (74). Jeigu yra pakėlimo būsena (78), inicijuojama būsena ir grįžtama į pagrindinę programą. Esant klaidai, einama i, 73, kur užstatomas 6 ERROR FLAG ir MAIN_FLAG_ERROR, po to einama į 78. Fig. 7A ir 7B parodyta Call_Test funkcija, kuri tikrina perdavėjo maitinimą ir generuoja sujungimą su jo pačio numeriu. Iš pradžių patikrinamas maitinimas (79), ir jam esant gaunamas perdavėjo numeris, po to skambinama šiuo numeriu. Esant bet kokiai klaidai, einama j, 93. Po to užstatoma IN USE būsena perdavėjuje. Esant klaidai, einama j, 93. Patikrinamas užimtumo tonas (89). Jeigu jis surandamas, einama į 93 (viskas gerai). 93 žingsnyje patikrinami klaidų kodai, po to grįžtama i, pagrindinę programą. Fig. 8A ir 8B pateikta ERROR_ CODEttęfenifravimas aptiktoms klaidoms, tai vėliau panauddjama.-išvedimui i, LED. Pagal Fig. 8A, funkcija iš pradžių patikrina, vieną iš dviejų klaidų požymių MAIN_FLAG_ERROR. Jeigu jis lygus 1, ERROR_CODE užsiunčiamas 1 (96), ir grįžtama pagrindinę programą. Jeigu ne, tikrinama ar MAIN_FLAG_ERROR lygus 2, ir, jeigu taip, i, ERROR_CODE užsiunčiamas 2 (98), ir grįžtama i, pagrindinę programą. Jeigu ne, tikrinama ar MAIN_FLAG_ERROR lygus 3, ir, jeigu taip, i, ERROR_CODE užsiunčiamas 3 (100), ir grįžtama į pagrindinę programą. Jeigu ne, tikrinama ar MAIN_FLAG_EROR lygus 4, ir, jeigu taip, į ERROR_CODE užsiunčiamas 4 (102), ir grįžtama į pagrindinę programą. Jeigu ne, tikrinma ar MAIN_FLAG_ERROR lygus 5, ir, jeigu taip, į ERROR_CODE užsiunčiamas 5 (104), ir grįžtama į pagrindinę programą. Jeigu ne, tikrinama ar MAIN_FLAG_ERROR lygus 6, ir, jeigu taip, į ERROR_CODE užsiunčiamas 6 (106), ir grįžtama į pagrindinę programą. Jeigu ne, neinama į žingsnį 107. Fig. 8B funkcija pradeda darbą, patikrindama kitą požymį MAIN1_FLAG_ERR0R. Tikrinama ar MAIN_FLAG_ERROR
[0024] lygus 1, ir, jeigu taip, i, ERROR_CODE užsiunčiamas 7
[0025] (108), ir grįžtama i pagrindinę programą. Jeigu ne, tikrinama ar MAIN_FLAG_ERROR lygus 2, ir, jeigu taipf i, ERROR_CODE užsiunčiamas 8 (110), ir grįžtama į pagrindinę programą. Jeigu ne, tikrinama ar MAIN_FLAG_ERROR lygus 3, ir, jeigu taipf i, ERROR_CODE užsiunčiamas 9 (112), ir grįžtama į pagrindinę programą. Jeigu ne, tikrinama ar MAIN_FLAG_ERROR lygus 4, ir^jeigu taip, į ERROR_CODE užsiunčiamas 10 (114), ir grįžtama į pagrindinę programą. Jeigu ne, tikrinama ar MAIN_FLAG_ERROR lygus 5, ir, jeigu taip, į ERROR_CODE užsiunčiamas 11 (116), ir grįžtama į pagrindinę programą. Po to funkcija grąžina valdymą pagrindinei programai Do_Test.

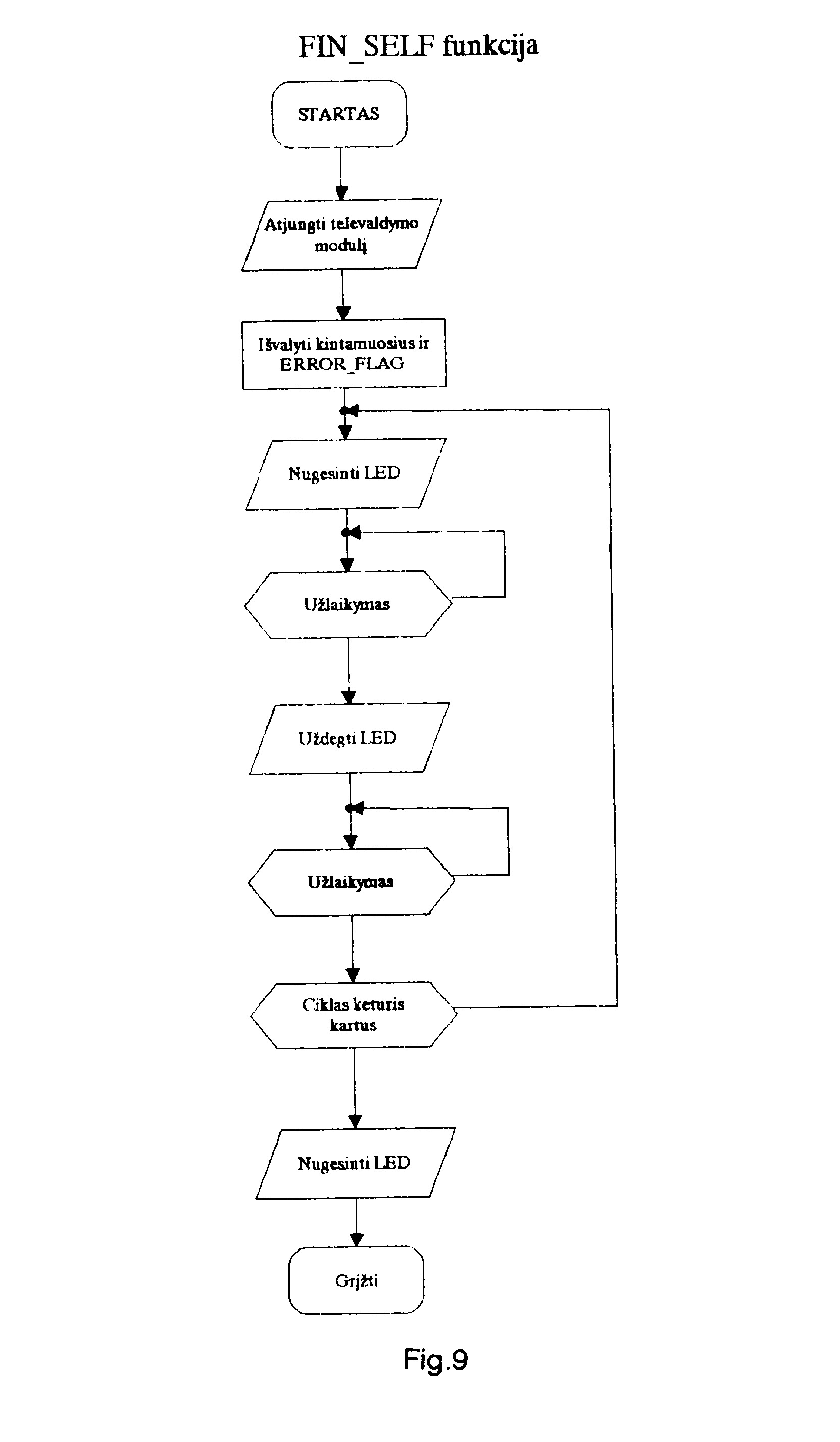

[0026] Fig. 9 pateikta Fin_Self funkcijos blokinė schema. Ši funkcija numeta interfeisą į normalaus funkcionavimo būseną ir indikuoja testo pabaigą, uždegdama LED keturis kartus. Ši funkcija prasideda nuo 117, kai televaldymo modulis generuoja pakėlimo signalą. Po to išvalomi kintamieji ir požymiai (118), užgesinami LED
[0027] (119). Po užlaikymo LED įjungiami (121) . Visa tai kartojama 4 kartus. Po ciklo visi LED užgesinami (124) ir valdymas perduodamas pagrindinei programai.
[0028] Toliau seka išradimo objekto aprašymas su nuorodomis į Fig. 15, prie kurio pateikta atskirų grandinių aprašymai su programine įranga. Fig.. 10 yra parodytas televaldymo modulis, pažymėtas numeriu 10. Šis modulis instaliuojamas į celiuliarinio tipo sistemos adapterį, kaip aprašyta JAV patentuose 4658096 ir 4737975, ir yra skirtas autotestavimo procesui inicijuoti arba paspaudžiant specialų klavišą, arba automatiškai kas 12 vai., tai aprašyta aukščiau. Autotesto rezultatai išvedami i, LED. Televaldymo modulis taip pat turi galimybę perduoti testavimo rezultatus i, aptarnavimo centrą, tai realizuojama automatiškai surenkant tam tikrą numerį. Reikalinga, kad aptarnavimo centras turėtų tam tikslui pritaikytą aparatūrinę ir programinę įrangą. Autodiagnostinis centras patikrina celiuliarinį adapteri, ir jo komponentus: pagrindines interfeiso grandines, duomenų kabelius, perdavimo liniją, anteną, perdavėją, pakrovimo grandinę ir maitinimo įtampą. Televaldymo modulis testavimo metu kviečia adatoriaus celiuliarinį numerį, t. y. skambina pats sau. Indikuotas užimtumo signalas rodo, kad perdavimo grandinė veikia normaliai.
[0029] Televaldymo modulis 10 yra... pritaikytas .." dirbti su celiuliarinio tipo adapteriu :tam, kąd patikrintų - jo darbingumą be bereikalinga . teatminio personalo iškvietimo. Televaldymo modulis yra . - maitinamas iš interfeisinės plokštės. Televaldymo grandinė nėra autonominė ir jos operacijos priklauso nuo gaunamų valdymo signalų. Autodiagnostinė grandinė vykdo sekančius testus: atsakymo klaidos ( neteisingas numeris) - pirma, tikrinama skambučio įtampa, antra - tikrinama skambučio pabaiga, trečia - skambinimo tonas, ketvirta - MFDT tonų tikrinimas, perdavėjo testas, priėmimo grandinės testas, perdavimo grandinės testas, pakrovimo grandinės testas - tikrinamos dažnuminės charakteristikos, esant 12 kHz, perdavėjo maitinimo tikrinimas, maitinimo sistemos efektyvumo tikrinimas. Šie testai buvo aprašyti smulkiai aukščiau.
[0030] Televaldymo modulis yra prijungtas prie celiuliarinės sistemos interfeiso per 20 kontaktų jungtį. Testavimas prasideda, įjungus jungikli,. Aptikęs gedimą, vartotojas paspaudžia testavimo klavišą, dėl to televaldymo modulis 10 atjungia telefoną nuo celiuliarinio interfeiso ir pradeda vykdyti testų seką. Televaldymo modulis taip automatiškai testuoja interfeisinę plokštę kas 12 vai. Vėliau bus įjungta galimybė paleisti testus iš išorinio centro. Tam reikės pakeisti programinę įrangą ir instaliuoti papildomą programinę ir aparatūrinę įrangą aptarnavimo centre. Po testų inicijavimo, LED mirksi kas sekundę, žymėdami, kad vyksta testavimas. Pilnas testas trunka maždaug apie 40 sek. Po to testo rezultatai indikuojami LED pagalba. Po to, kai uždegami atitinkami LED, interfeisinis įtaisas grįžta į normalią būseną. Pagal degančius LED galima nustatyti gedimo tipą. 4 LED indikatorius yra skirtas nustatyti gedimui. Tai leidžia remontuojančiam personalui greitai pašalinti gedimą. Degančių LED kombinacija šviečia 60 sek. po testo pabaigos. Kombinacijų reikšmės yra pateiktos žemiau.
[0031] Po testo, jeigu buvo aptiktas gedimas, bus perduodama į televaldymo centrą apie surastą gedimą. Dėl to informacija apie kiekvieną įrenginį bus saugoma duomenų bazėje. Jeigu testas buvo pradėtas, paspaudus klavišą, nepriklausomai nuo to ar buvo surasti gedimai ar ne, informacija apie rezultatus bus perduodama į televaldymo centrą.

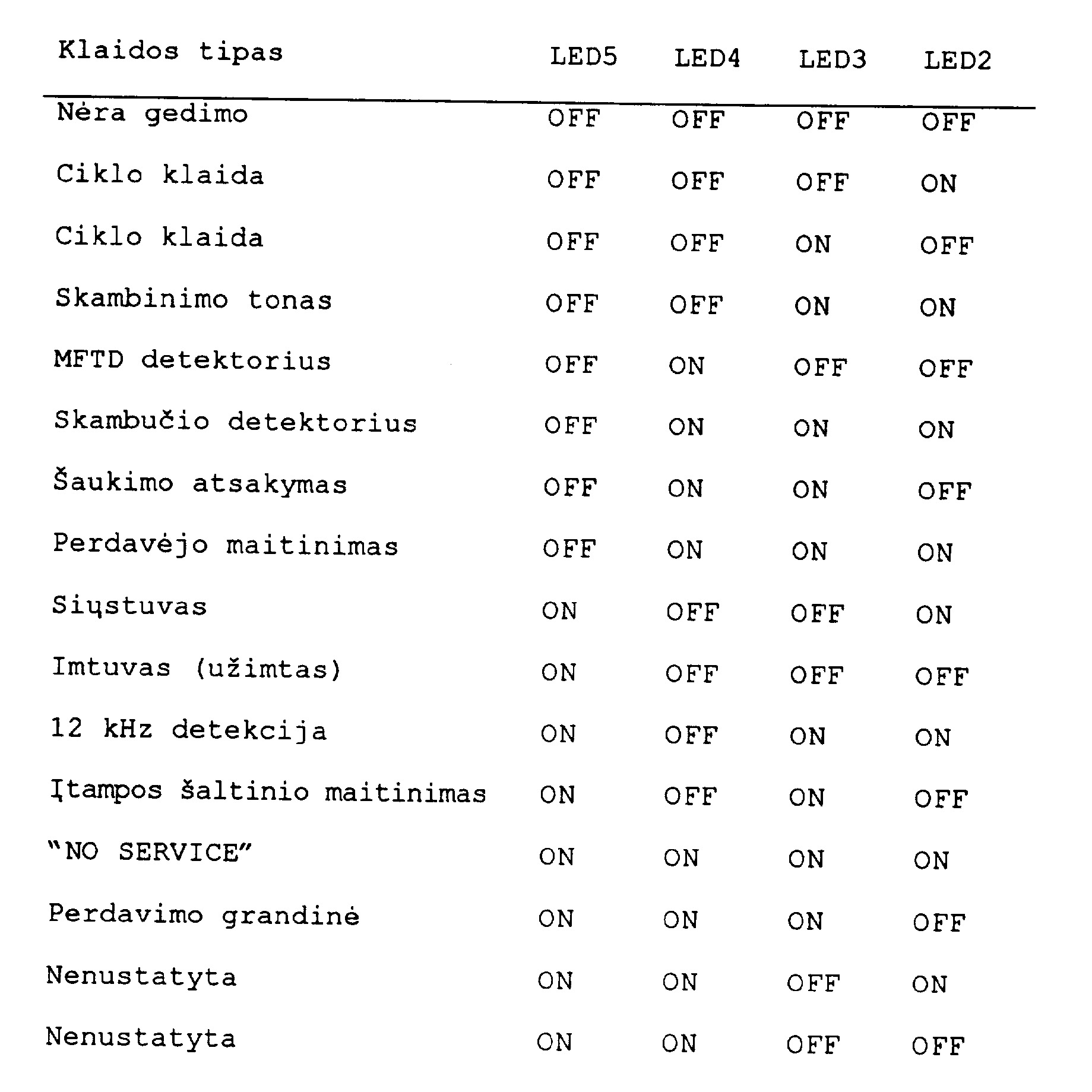

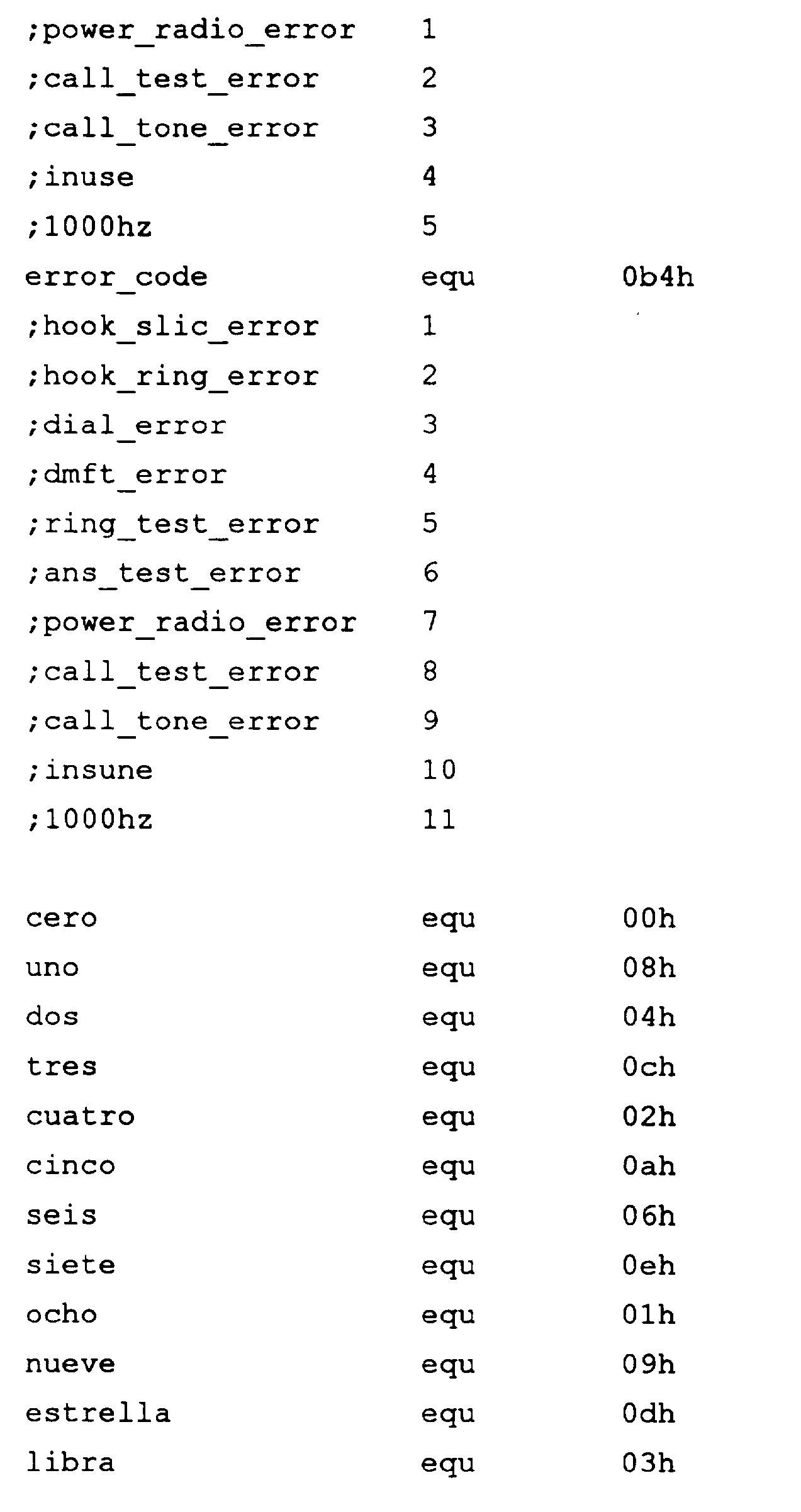

[0032] Žemiau pateikti klaidų kodai, atspindimi LED eilute:
[0033]
[0034] Autotesto seka yra sekanti. Visų pirma televaldymo grandinė yra atjungiama nuo instaliacijos. Po to simuliuojama vartotojo telefono atsakymas. Jeigu viskas tvarkoje, generuojamas skambinimo tonas. Po to patikrinama skambinimo tono generacija, esant minimaliam dažniui ir lygio diapazonui. Po to pradedamas MFTD tono detektoriaus testas, kurio metu generuojama 16 MFTD tonų, ir patikrinant ar tie tonai gerai atpažįstami. Toliau patikrinamas skambučio generatorius, po to jis tikrinamas, esant minimaliam dažniui ir lygio diapazonui. Po to yra simuliuojamas telefono atsakymas, skambinimo grandinei patikrinti. Sekantis testas patikrina 12 kHz dažnio sistemą, naudojamą celiuliarinio tipo tinkle.
[0035] Sekantys testai patikrina perdavėją. Visų pirma yra patikrinama maitinimo įtampa, kuri yra +12 V pastovi srovė, tiekiama per duomenų jungti,. Po to patikrinamas "NO SERVICE" signalo nebuvimas. Po to skambinama per celiuliarinę sistemą i, testuojamą aparatą ir tokiu būdu patikrinamas užimtumo signalas. Jeigu jis randamas, perdavimo ir priėmimo grandinės funkcionuoja normaliai. Šis testas vykdomas, tik inicijavus testus rankiniu būdu. Maitinimo sistemos įtampa taip pat yra patikrinama. Jeigu įtampa yra mažesnė kaip 13,4 V, tai laikoma gedimu.

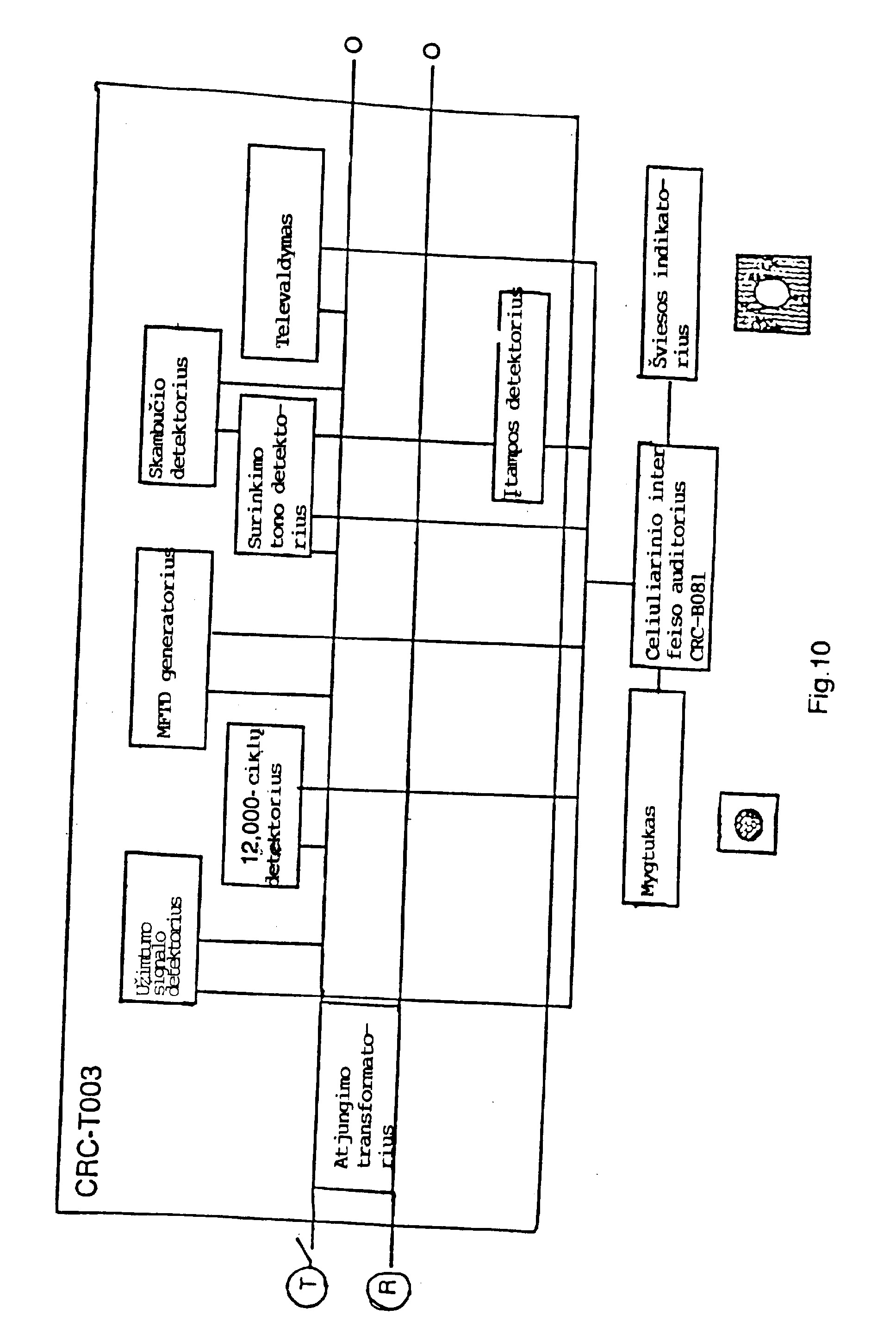

[0036] Fig. 10 pagrindinis televaldymo modulis yra prijungtas prie celiuliarinio tipo adapterio ar interfeisinės plokštės 14. Televaldymo modulyje yra grandinės, atliekančios diagnostinius testus, kaip aprašyta aukščiau. Šios grandinės yra tokios: užimtumo signalo detektorius 16 naudojamas vykdant skambinimo sau pačiam procedūrą, 12000-ciklų detektoriaus grandinė 18 naudojama pulsinio pakrovimo testavimui, kai patikrinama esant 12 kHz dažniui; MFTD generatoriaus grandinė 20 generuoja DTMF signalus, perduodamus į celiuliarinį adapterį, skambučio detektoriaus grandinė 22 naudojama skambučiams identifikuoti, skambinimo tono grandinė 24 naudojama skambinimo tono patikrinimui, įtampos detektoriaus grandinė 28 naudojama maitinimo įtampai patikrinti ir televaldymo modulio valdymo
[0037] X t
[0038] įrenginys 30 taip pat naudojamas pranešti testo rezultatus centrinei aptarnaujančiai stočiai. Kiekviena paminėta grandinė yra parodyta Fig. 11 - 14 ir smulkiau aprašyta žemiau.

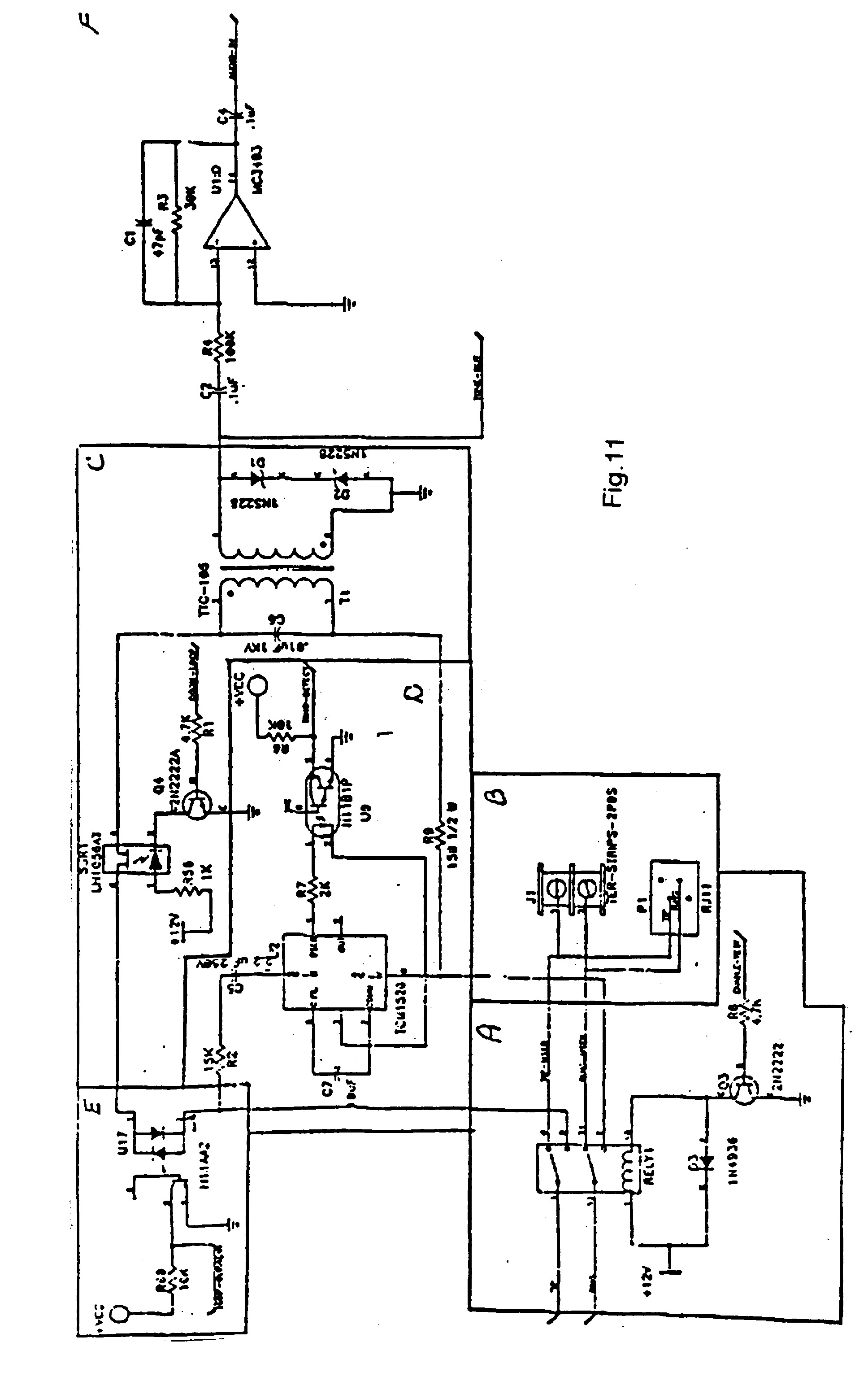

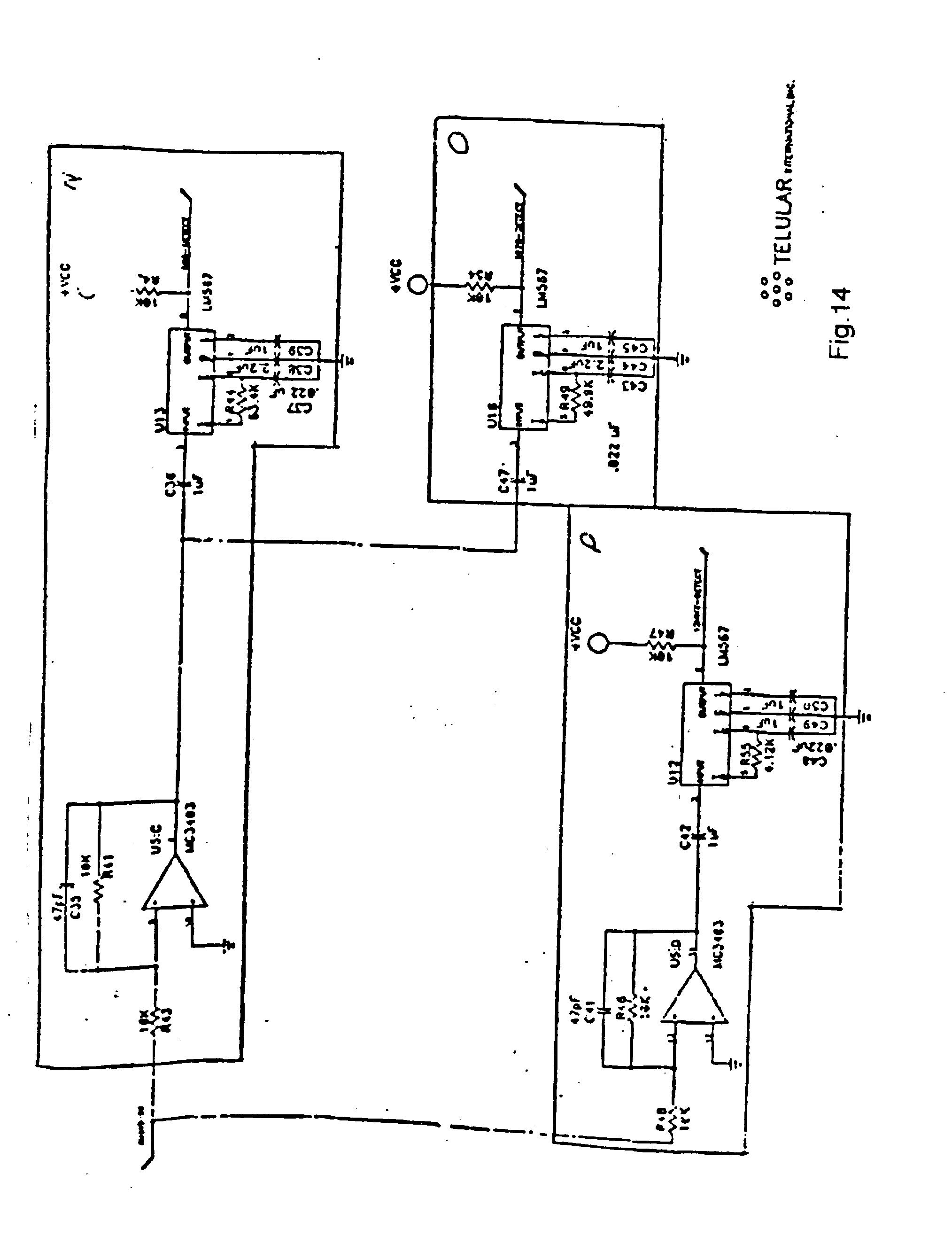

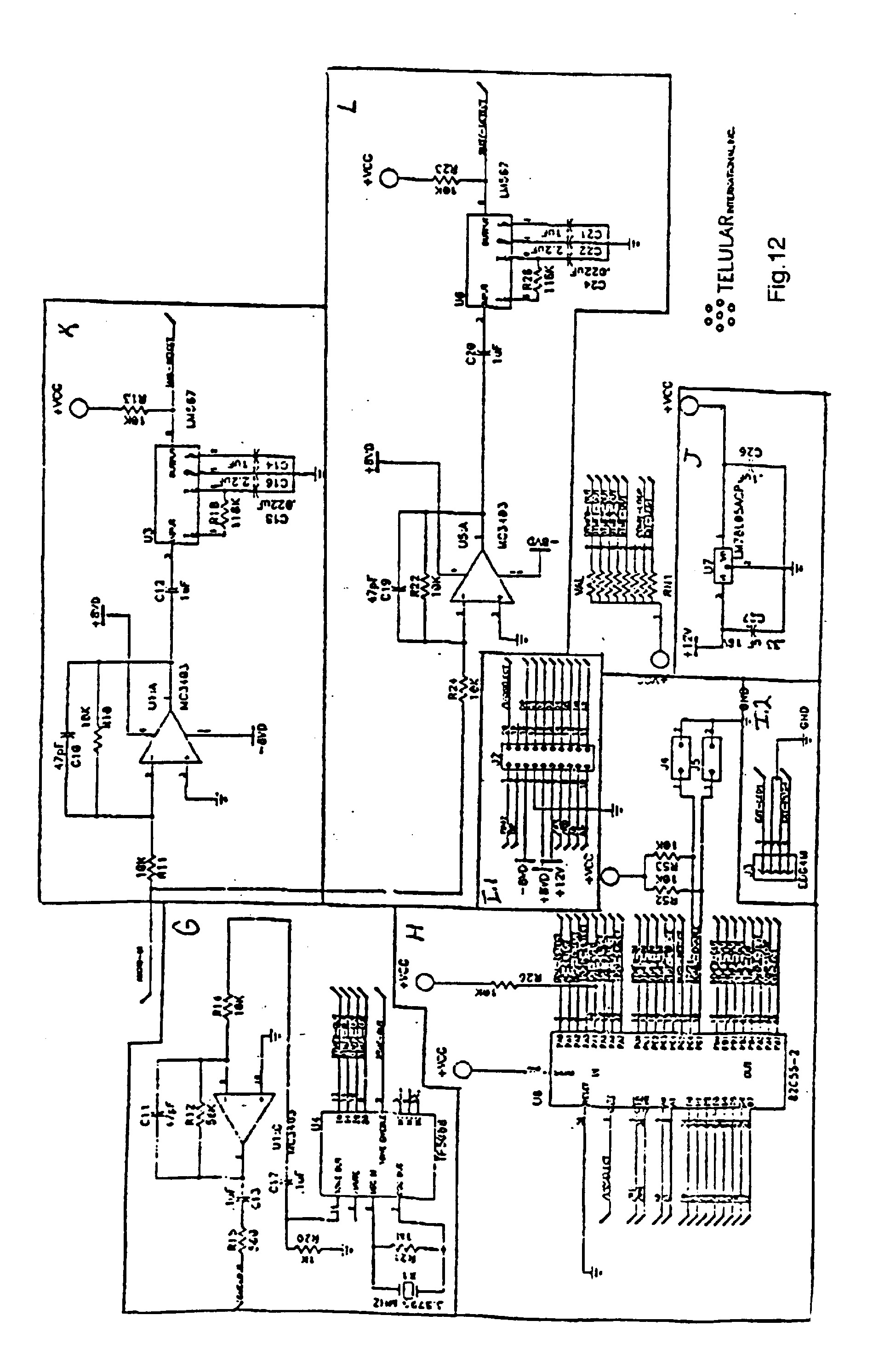

[0039] Fig. 11 - 14 yra parodytos elektrinės grandinės, aukščiau aprašytiems testams vykdyti. Fig. 11 yra parodyta sujungimo grandinė. Dalis, pažymėta WA" parodo vietą, kur televaldymo grandinė yra prijungta prie TIP ir RING linijų. Relė, pažymėta "RELAY1" naudojama naudotojo telefonui atjungti nuo celiuliarinio interfeiso testavimo metu. Tuo metu televaldymo grandinė yra prijungiama prie TIP ir RING linijų. Kai "ENABLE-TEST" signalas yra aukšto lygio, tranzistorius Q3 yra prisotinamas ir įjungiama relė RELAY1,. tokiu būdu prijungiant valdymo grandinę: - prie TIP ir RING linijų. Fig. 11 dalis, pažymėta rodo naudotojo telefono prijungimą, kur telefonas gali būti prijungtas dviem būdais. JI yra normalaus RJ11 tipo telefoninė jungtis.
[0040] Sekcija Fig. 11 pažymėta "C" yra audio interfeiso grandinė, kuri naudojama kaip interfeisas tarp TIP ir RING linijų ir audio įtaiso. T1 yra telefoninis suderinimo transformatorius. Jo funkcija yra suderinti pastovios ir kintamos srovės charakteristikas, kai gaunami ir siunčiami audio signalai. Diodai D1 ir D2 naudojami nupjauti signalams didesniems 'kaip ±4,5 V. Taip pat naudojamas optronas SSR1, kuris su tranzistoriumi Q4 palaiko TIP ir RING uždarymo mechanizmą. Kai "Conn-Loop" signalas yra aukštas tranzistorius Q4 yra prisotintas, užmaitinamas SSR1, uždaroma grandinė ir atliekamas atjungimas.
[0041] Sekcija Fig. 11, pažymėta "D" yra skambučio detektorius, kuris susideda iš dviejų dalių: U2, kuri yra skambučio detektoriaus grandinė ir U9 su optronu, kuris turi CMOS signalo lygio išėjimą. Srovė, tekanti tarp 4 ir 7 U2 suformuoja išėjimo signalą, kai generuojama skambučio įtampa TIP ir RING linijose. Ši srovė per optroną U9 perduodama i, išėjimą/įėjimą.
[0042] Sekcija Fig. 11 pažymėta WE" yra srovės kilpos detektorius, turintis optroną pertekančiai srovei detektuoti. Kai testas yra leidžiamas (wEnable-Test" signalas yra aukštas) ir įvykdytas atjungimas ("Conn-Loop" signalas yra aukštas) TIP ir RING linijomis teka srovė. Ši srovė yra transformuojama U17 i, žemo lygio išė j imo/i,ė j imo signalą.
[0043] Sekcija Fig. 11 pažymėta "F" yra išėjimo/įėjimo audio grandinė sudaryta iš 1/4 UI, operacinio stiprintuvo IS. Pagrindinė šios grandinės funkcija yra izoliuoti ir sustiprinti audio signalus. Šios grandinės išėjimas vadinamas "Audio-in". Taip pat per šią sekciją DTMF išėjimas yra siunčiamas i, TIP ir RING linijaas. Šis DTMF signalas yra pažymėtas wTone-Out". Fig. 12 "G" dalis yra DTMF tono generatorius, sudarytas iš U4, DTMF tono generatoriaus ir 1/4 UI, naudojamo kaip išėjimo stiprintuvas. Siekiant sugeneruoti DTMF toną pirmieji keturi kodo bitai paduodami i kontaktus, pažymėtus "DTMF-OUT", "DTMF1-0UT", w DTMF2-0UT" ir "DTMF3-0UT" prie U4. Užstačius reikiamus signalus, signalo "DTMF-OUT" yra pakeičiamas iš žemo j, aukštą lyga,, dėl to sugeneruojamas reikalingas tonas. Audio išėjimas po sustiprinimo UI:C yra pažymėtas "TONE-OUT". Tono generavimo stabdymui "DTMF-OUT" signalas numetamas i, žemą lygi,. Fig. 12 sekcija "H" yra išėjimo/įėjimo portas, aptarnaujamas IS U8. Ši grandinė naudojama celiuliarinio interfeiso mikrokontrolerio duomenų nuskaitymui ir visų televaldymo modulio išėjimų kontrolei. Portai A ir C yra įėjimo portai, o portas B - išėjimo. Jungiklis J4 perjungia automatini, periodinį testą tarp 12 ir 24 vai. J5 yra naudojamas leidimui sujungti su wautomatiniu atsakovu". Fig. 12 sekcijos " 1.1" ir "1.2" yra maitinimo, duomenų ir kontrolės jungtys, ir ijungia J2 jungti, maitinimui prijungti, taip pat duomenų siuntimui ir gavimui. Ji taip pat įjungia 4 kontaktų jungti, i, LED panelę, kurioje atspindimi testo rezultatai, ir prijungia išorini, klavišą rankiniam t esto:, paleidimui. Sekcija "J" yra maitinimo reguliatorius, ir įjnngia 5 V palaikymo grandinę, reikalingą skaitmeninėms grandinėms maitinti.
[0044] Televaldymo modulis 10 įjungia šešis paprasto tono detektorius audio traktui, dažniui ir laikui tikrinti su ROH, skambinimo, užimtumo ir perkrovimo tonais. Kiekvienas iš šių tono detektorių turi operacinį stiprintuvą ir paprasto tono detektoriaus schemą. Opamp įėjimas yra prijungtas prie linijos "AUDIO-IN". Detektavimo dažnis nustatomas varžos tarp taškų 5 ir 6 ir kondensatoriaus tarp 6 ir žemės dėka. Kai tonas atpažįstamas, detektoriaus išėjimas nuvirsta į žemą lygi-
[0045] Sekcija "K" yra skambinimo tono detektoriaus grandinė. Esant skambinimo tonui U3 įėjime, "DIAL-DETECT" linija numetama į žemą lygį. Sekcija "L" rodo užimtumo tono detektoriaus grandinę. Kai yra užimtumo tonas U6 įėjime, "BUSY-DETECT" linija numetama į žemą lygį. Sekcija " M" Fig. 13 rodo 400 Hz tono detektoriaus grandinę. Kai yra paduotas 400 Hz tonas i, U14 įėjimą, " 4 00- DETECT" linija numetama i, žemą lygi,.

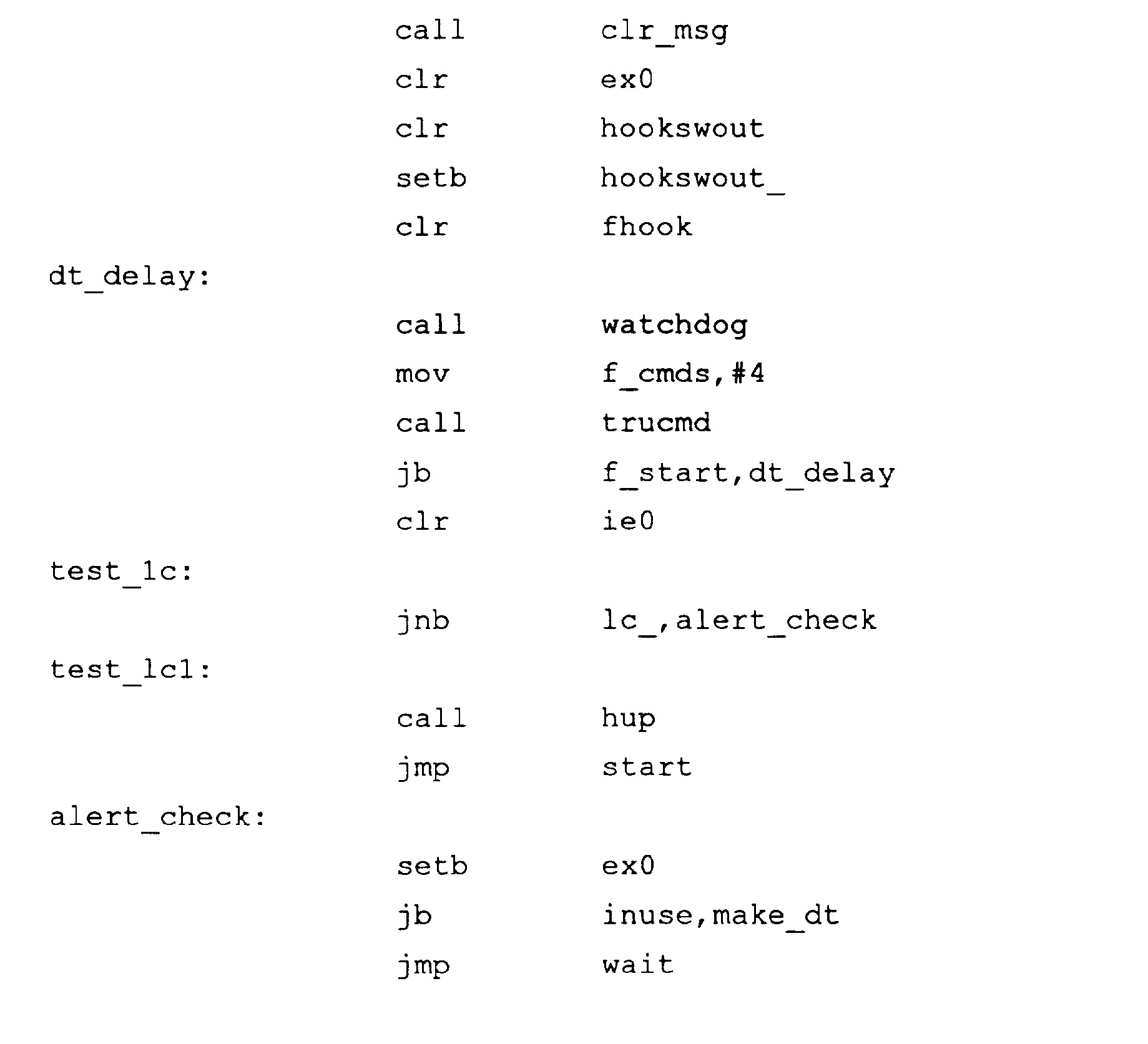

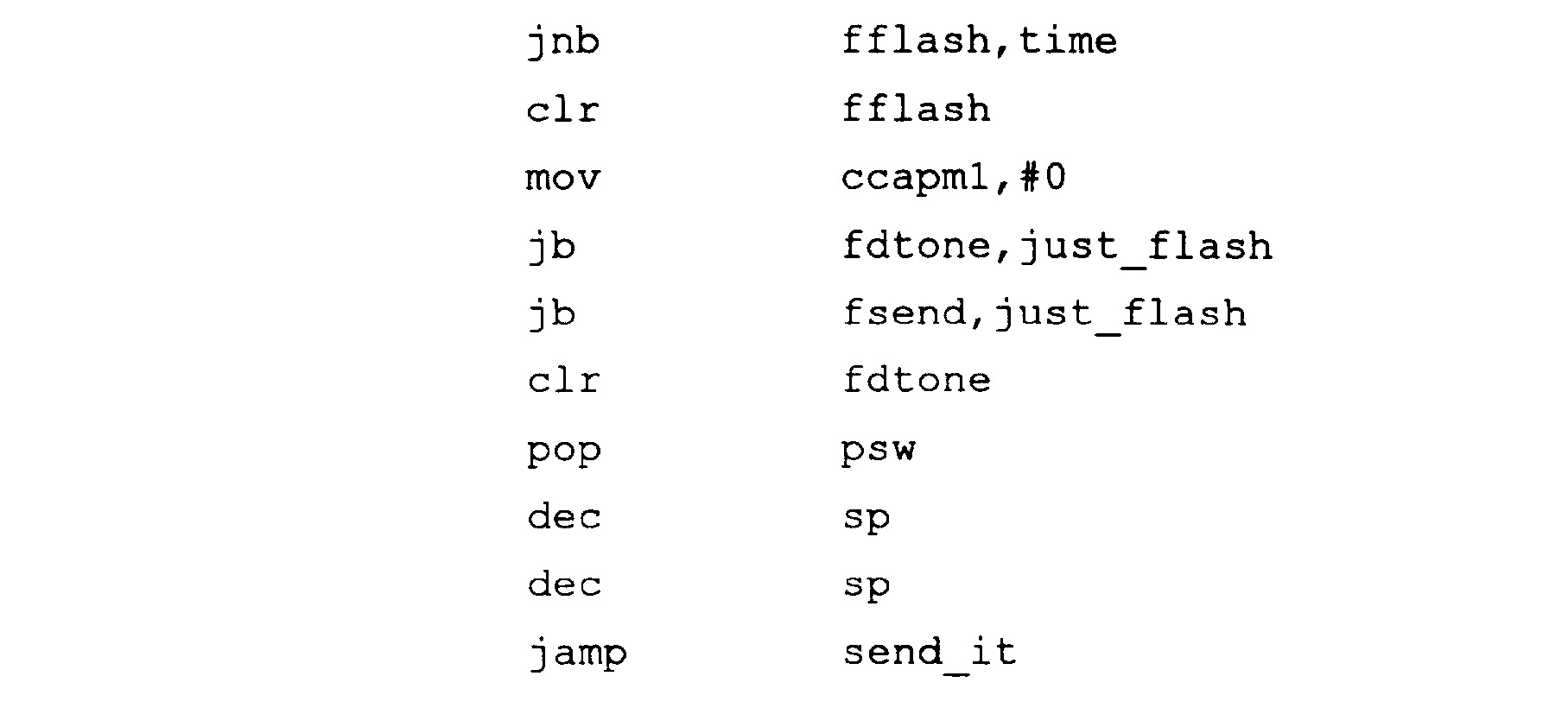

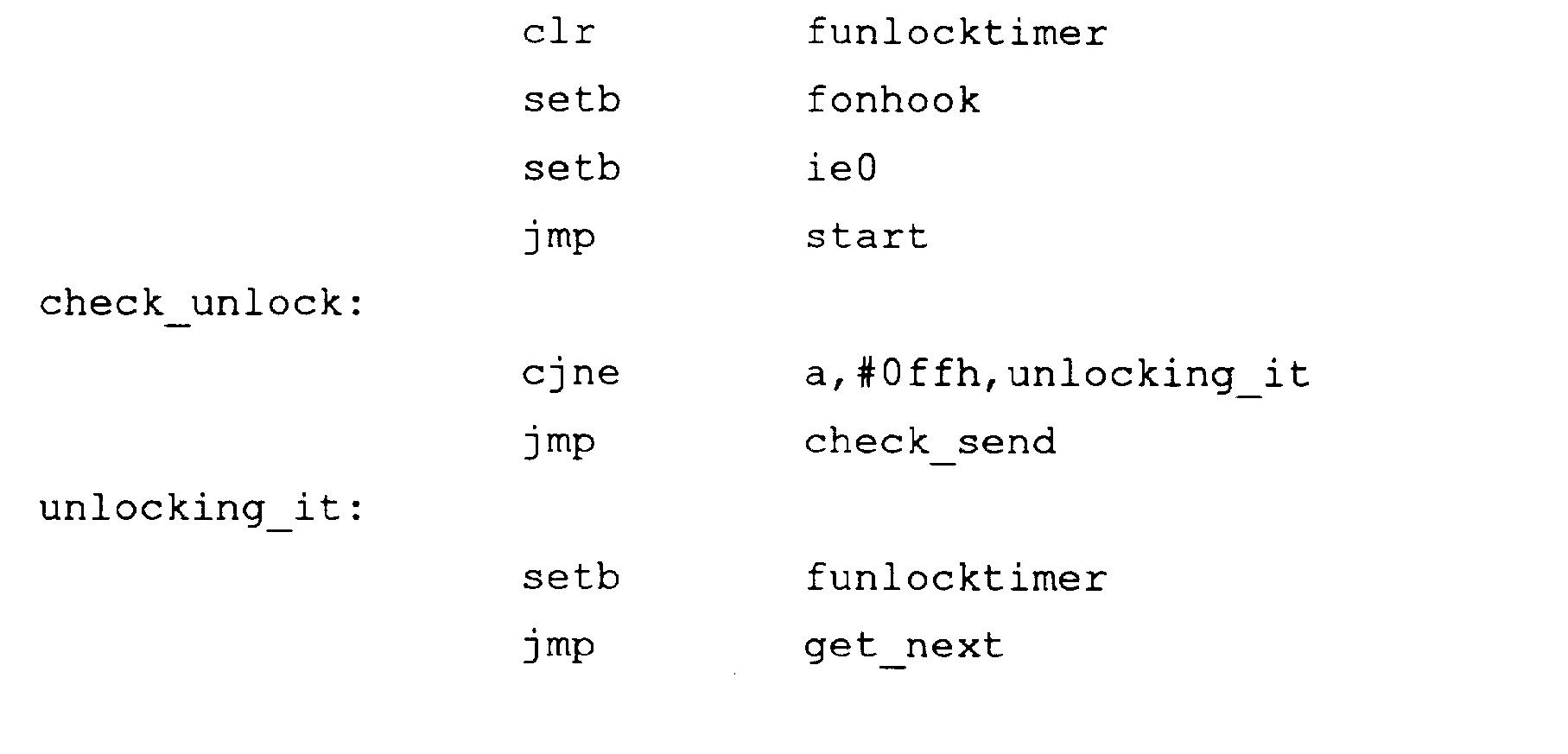

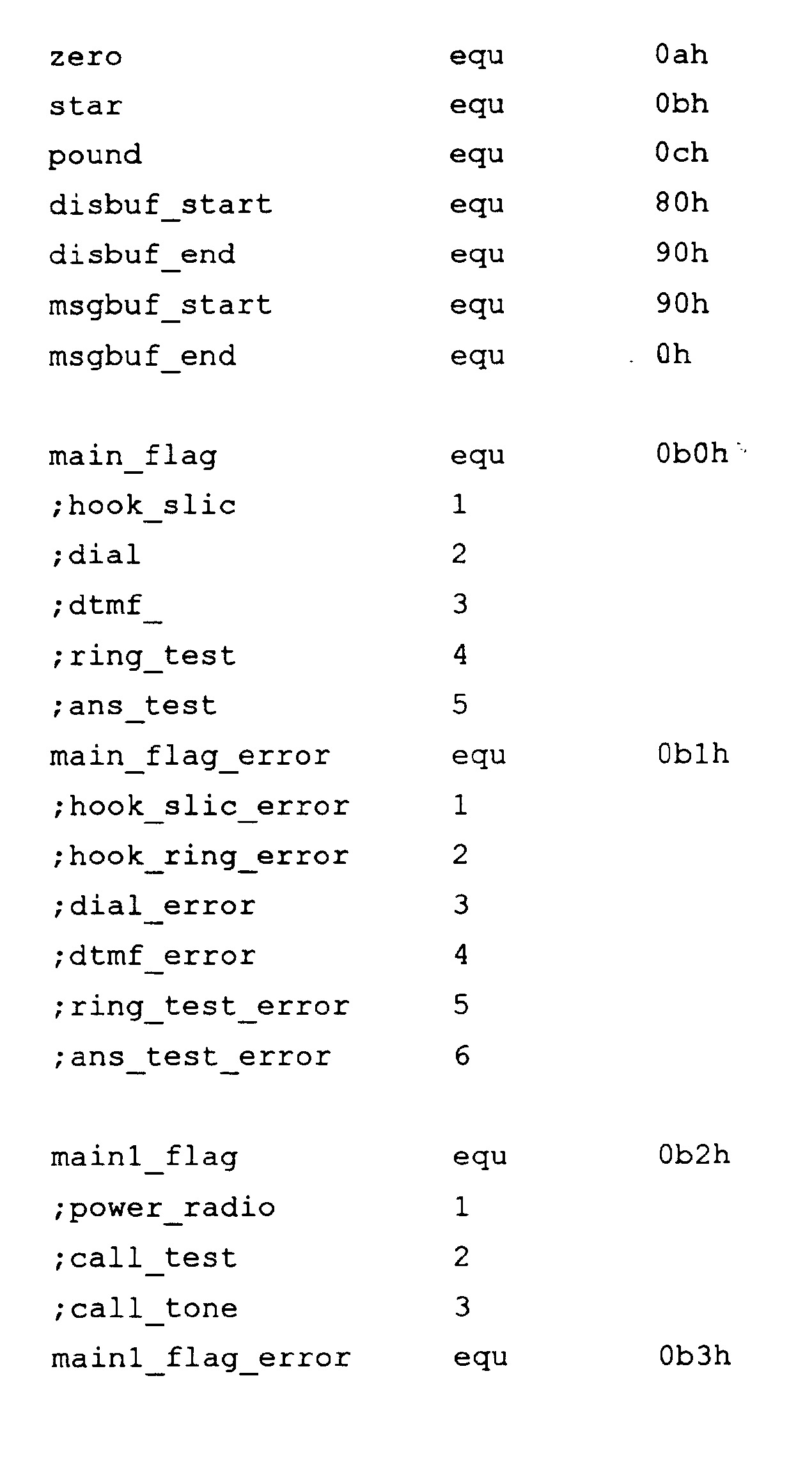

[0046] Sekcija " N" Fig. 13 rodo 800 Hz tono detektoriaus grandinę. Kai yra paduotas 800 Hz tonas i, U13 įėjimą, " 800- DETECT" linija numetama į žemą lygį. Sekcija " O" Fig. 13 rodo 1020 Hz tono detektoriaus grandinę. Kai yra paduotas 1020 Hz tonas į U16 įėjimą, " 1020- DETECT" linija numetama į žemą lygį. Sekcija WP" Fig. 13 rodo 12 kHz tono detektoriaus grandinę. Kai yra paduotas 12 kHz tonas į U12 įėjimą, " 12kHz- DETECT" linija numetama į žemą lygį.
[0047] Sekcija " Q" Fig. 13 rodo DTMF tono dekoderį, kuris sudarytas iš Ull, DTMF tono detektoriaus, ir 1/ 4 UI, naudojamo kaip pradinis stiprintuvas. Kai DTMF tonas yra įėjime ( IN-), valdymo linija " DTMF- STROBE" numetama į žemą lygį, kol IS dekoduoja signalą. Po tono dekodavimo, keturių bitų kodas yra paduodamas į " DTMFO-IN", " DTMF1- IN", wDTMF2- IN" ir " DTMF3- IN" Ull. Kontrolinė linija " DTMF- STROBE" grįžta į aukštą lygį. Sekcija " R" stebi 4, 5 V kintamą srovę ir įjungia srovės detektorių U10. Varžos R17 ir R33 suformuoja įtampos daliklį, kuris leidžia registruoti U10 įtampą, žemesnę kaip 13 V. Kai maitinimo įtampa krenta, ji įgauna baterijos įtampos lygį ne didesnį kaip 13 V. Grandinė registruoja kritimą, ir U10 liniją " AC- DETECT" numeta į žemą lygį.

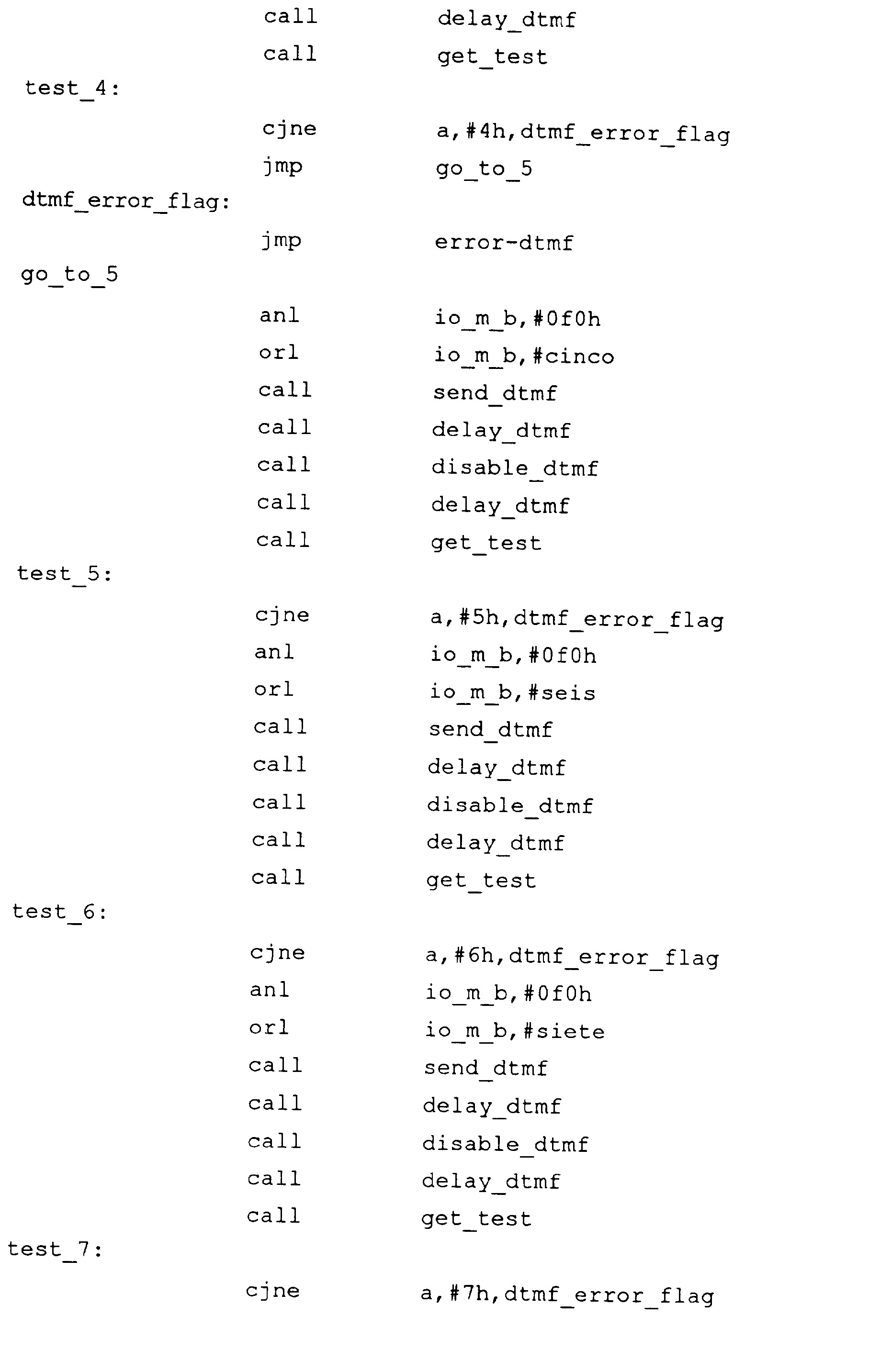

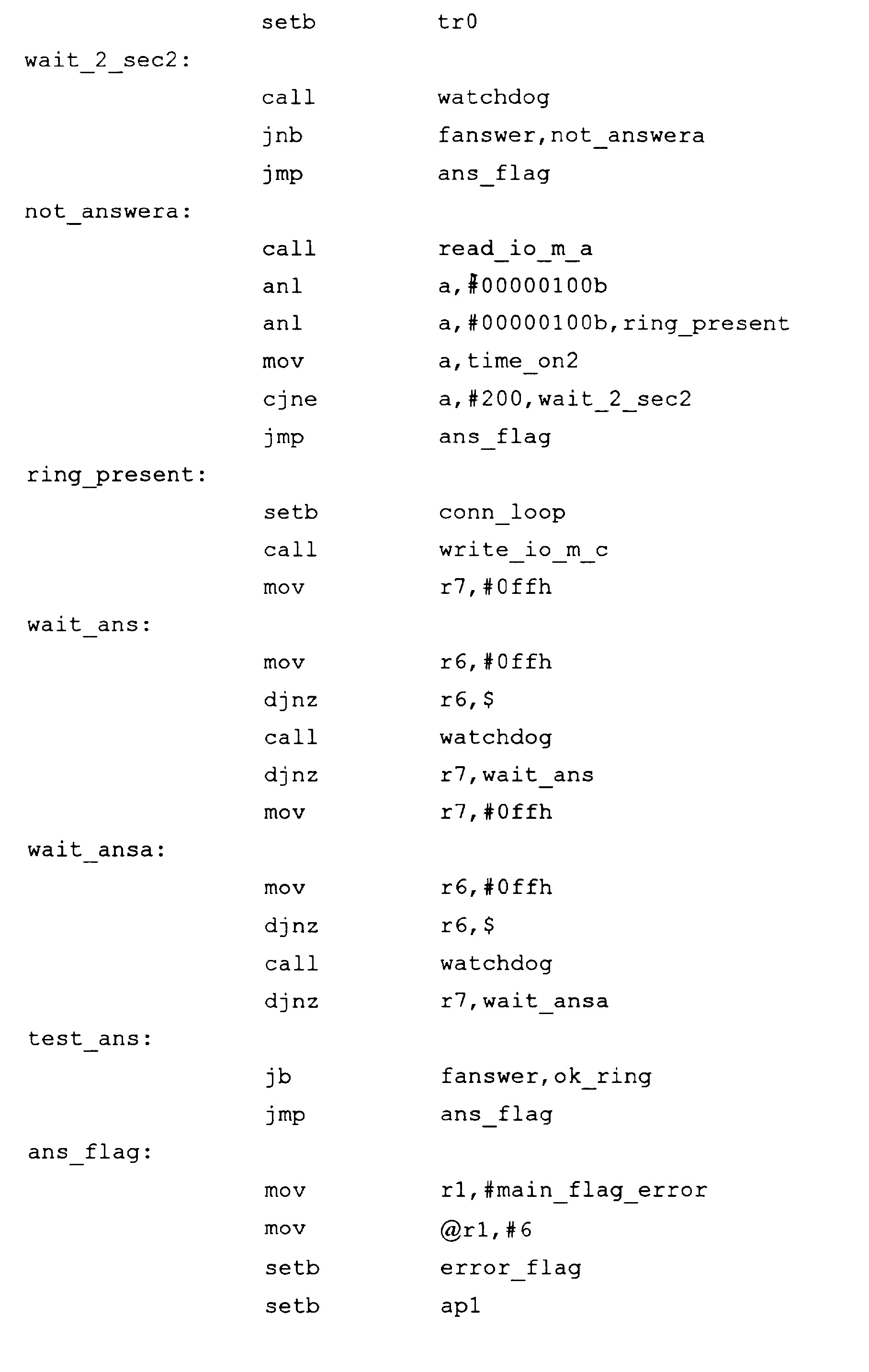

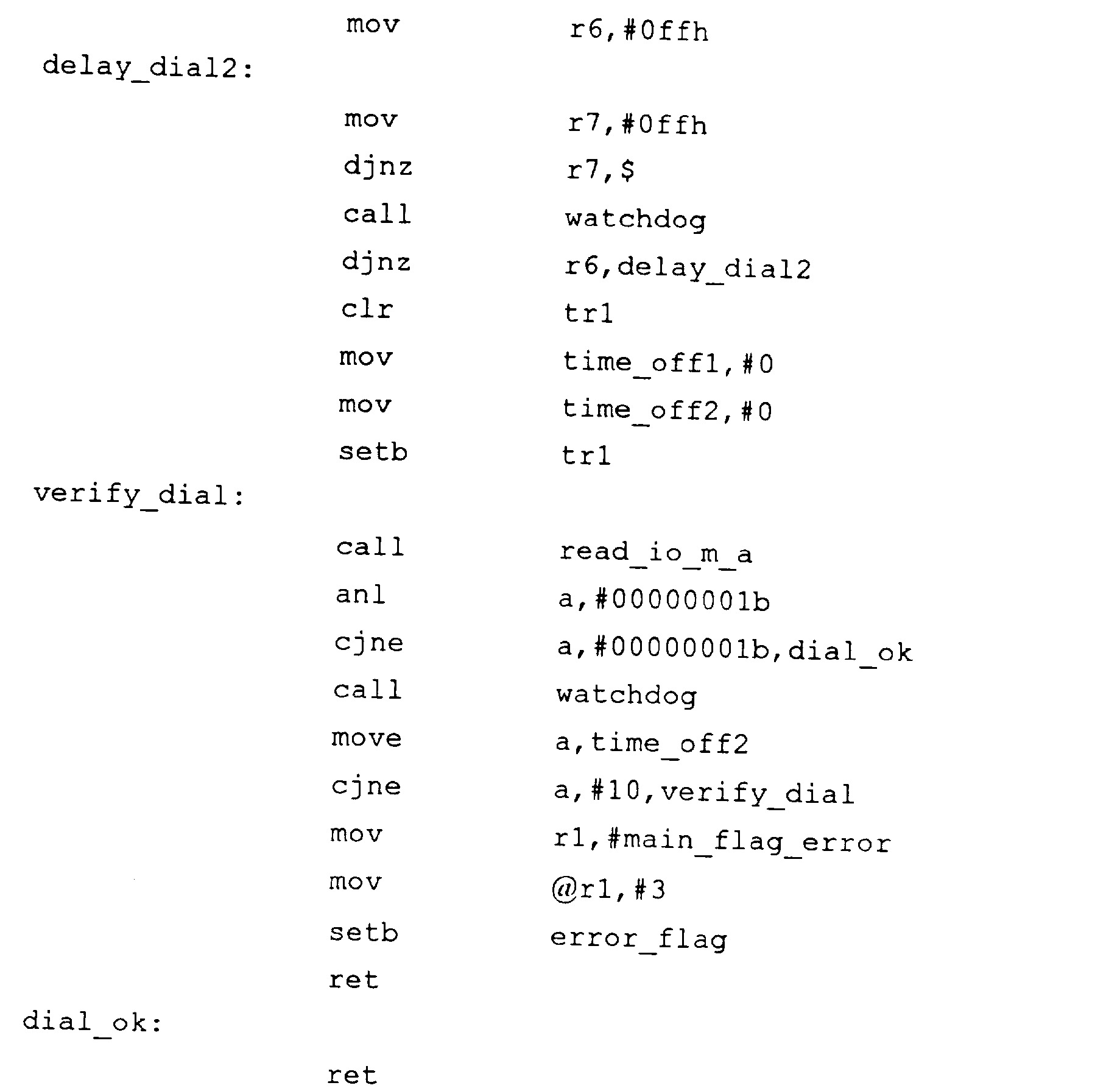

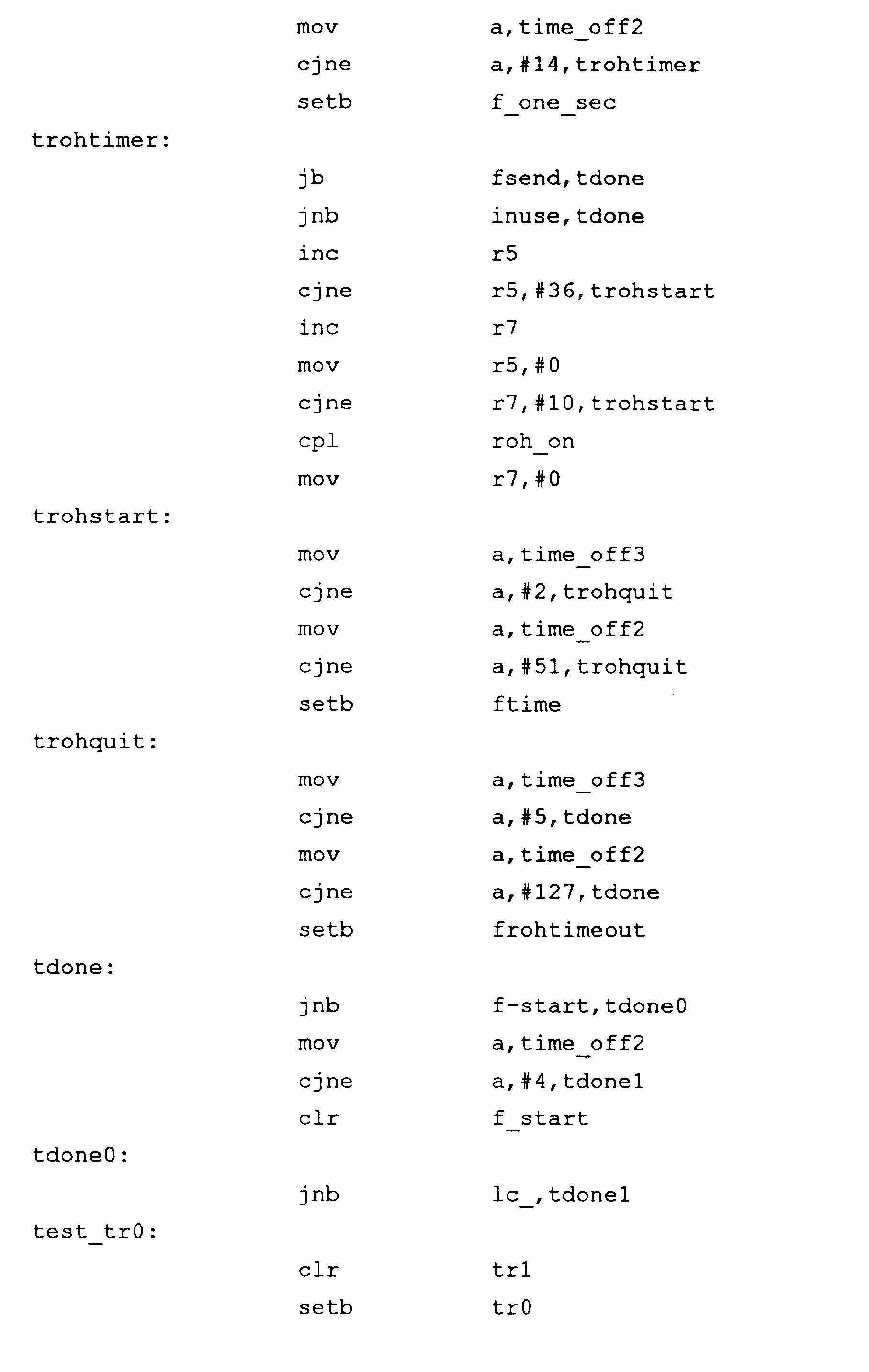

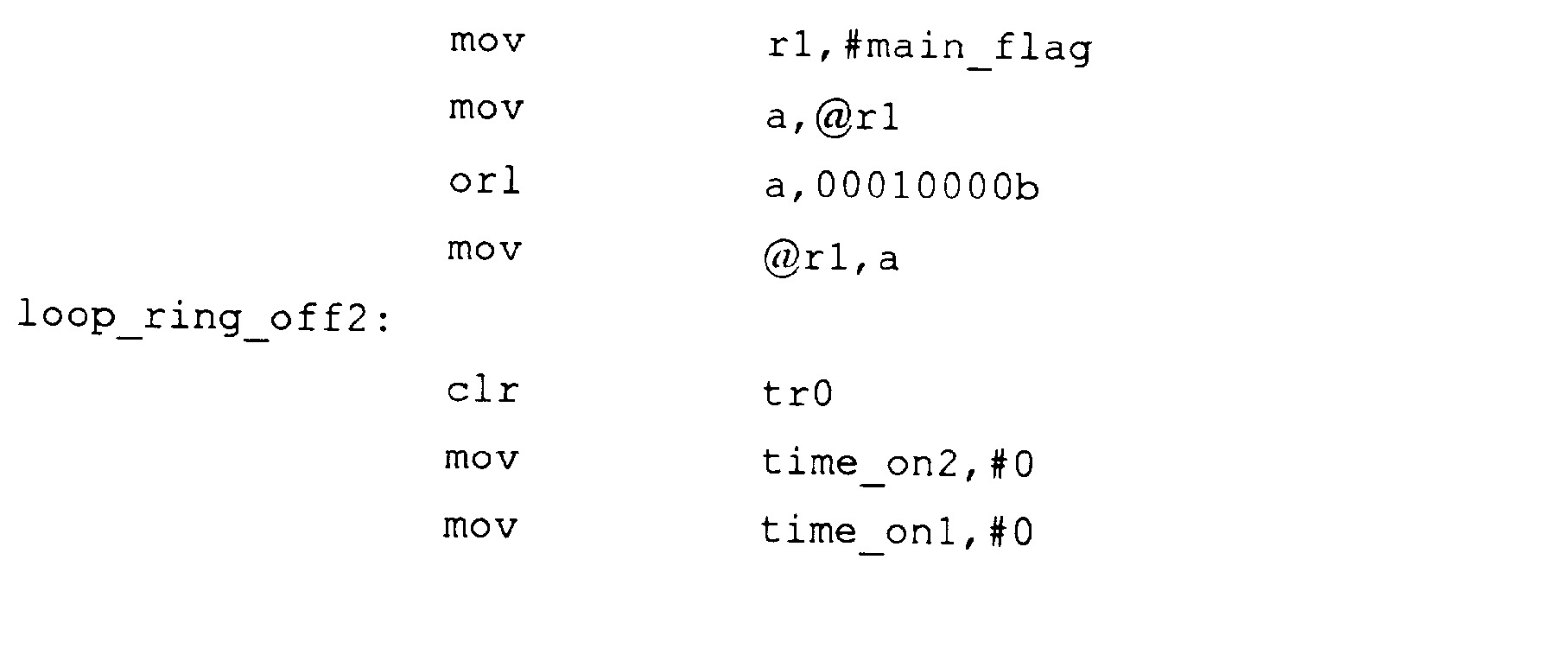

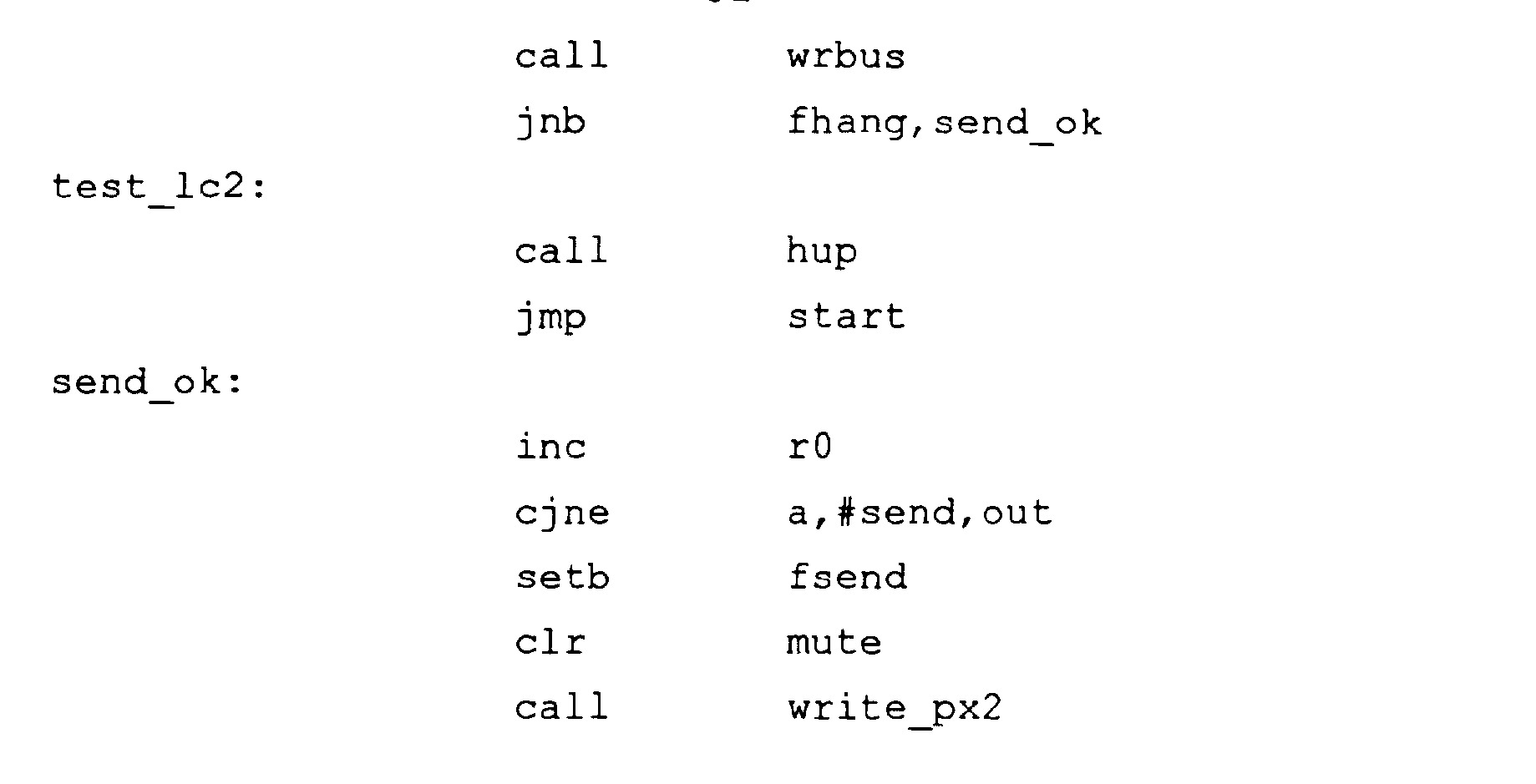

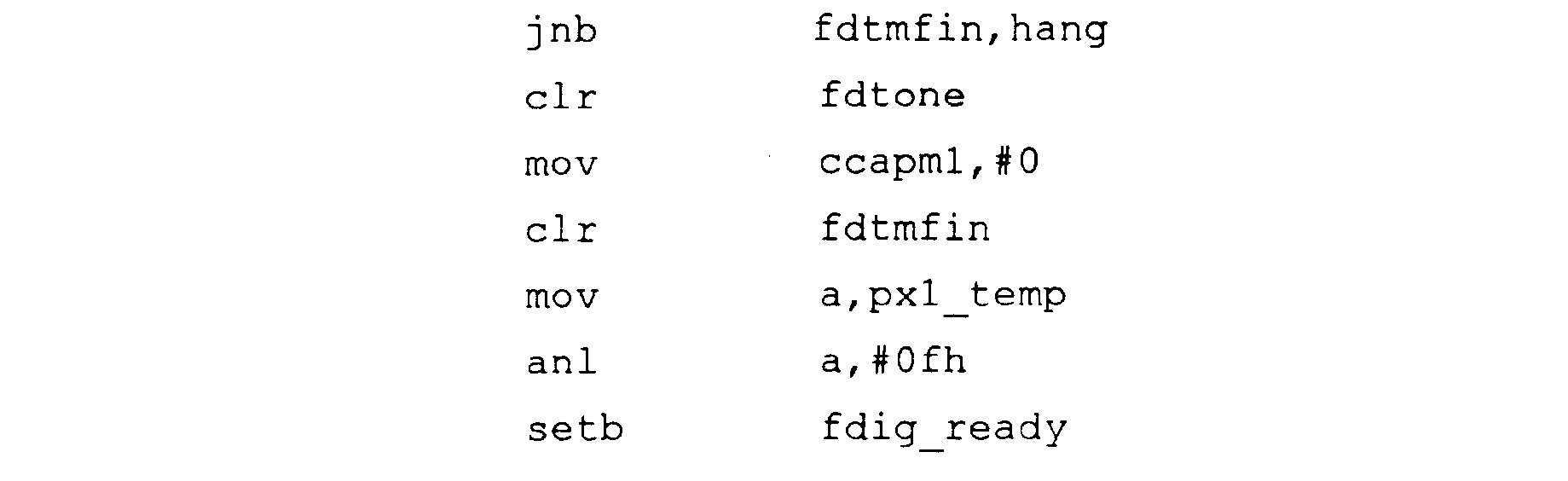

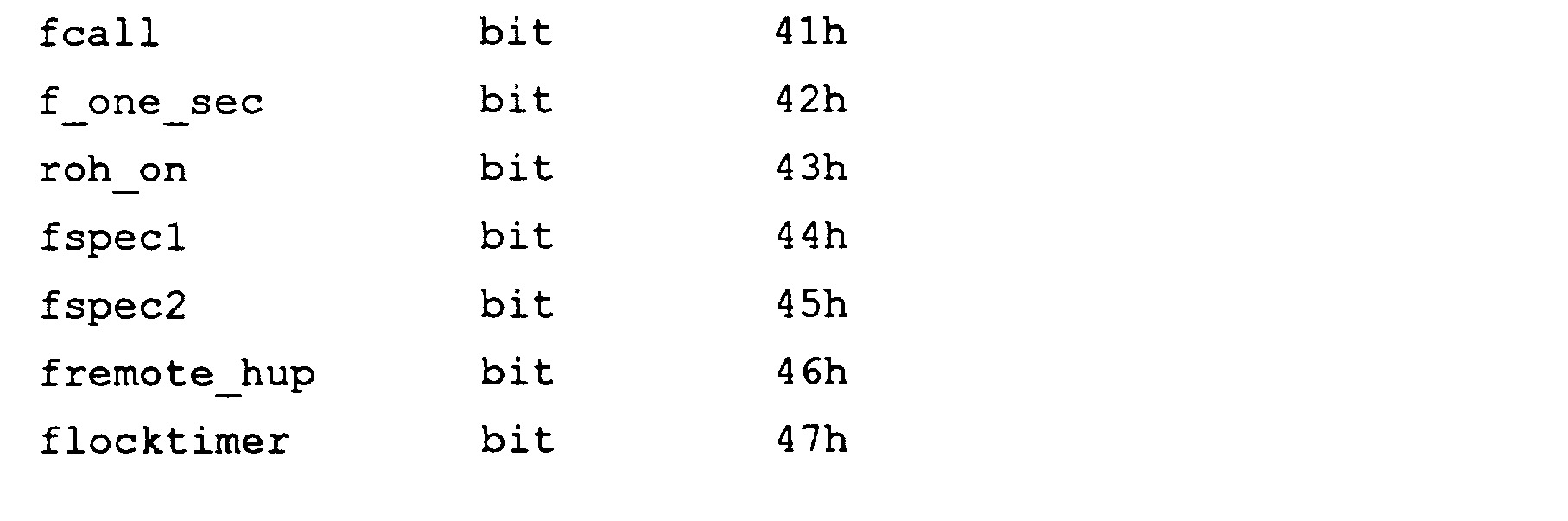

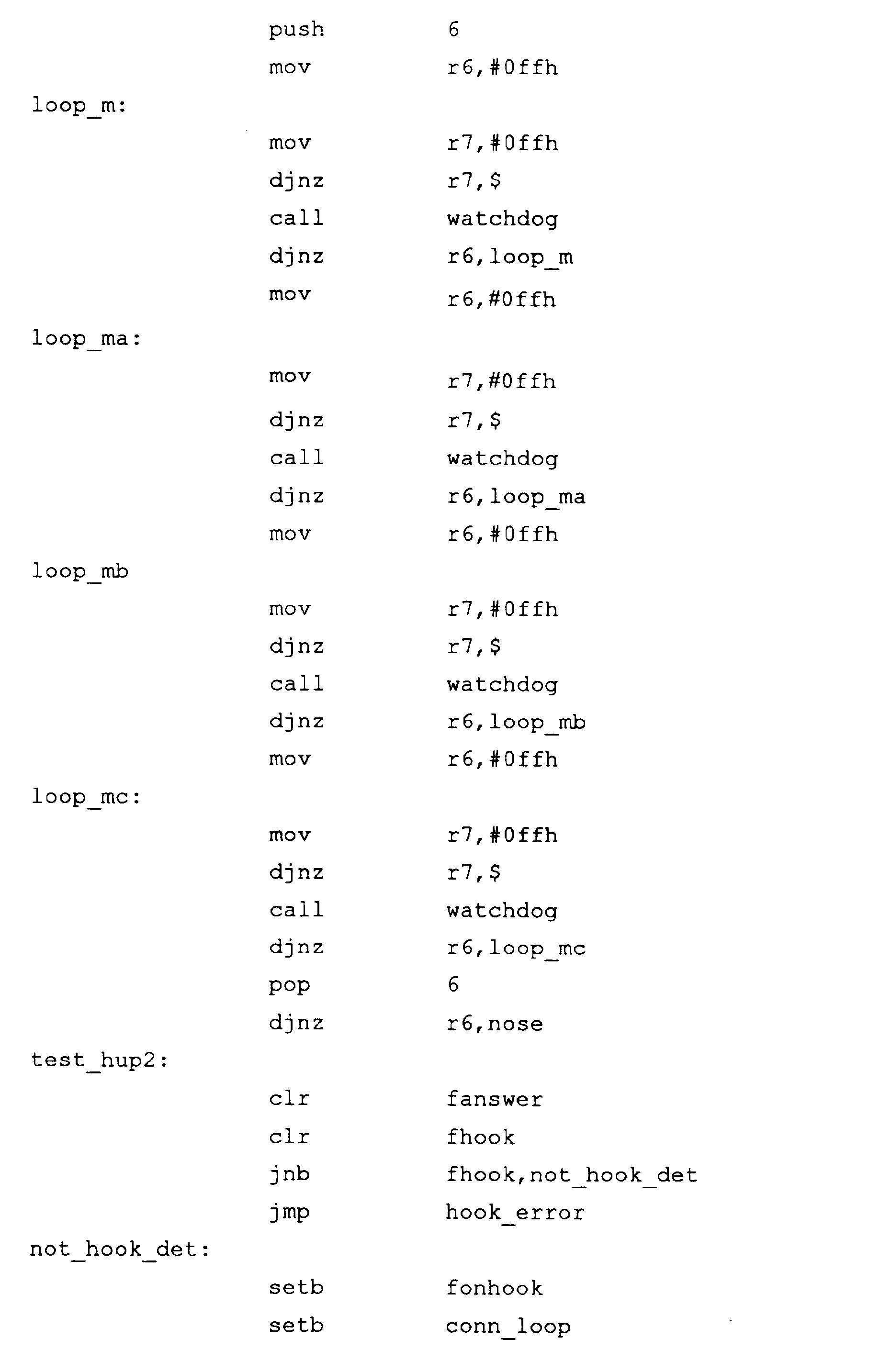

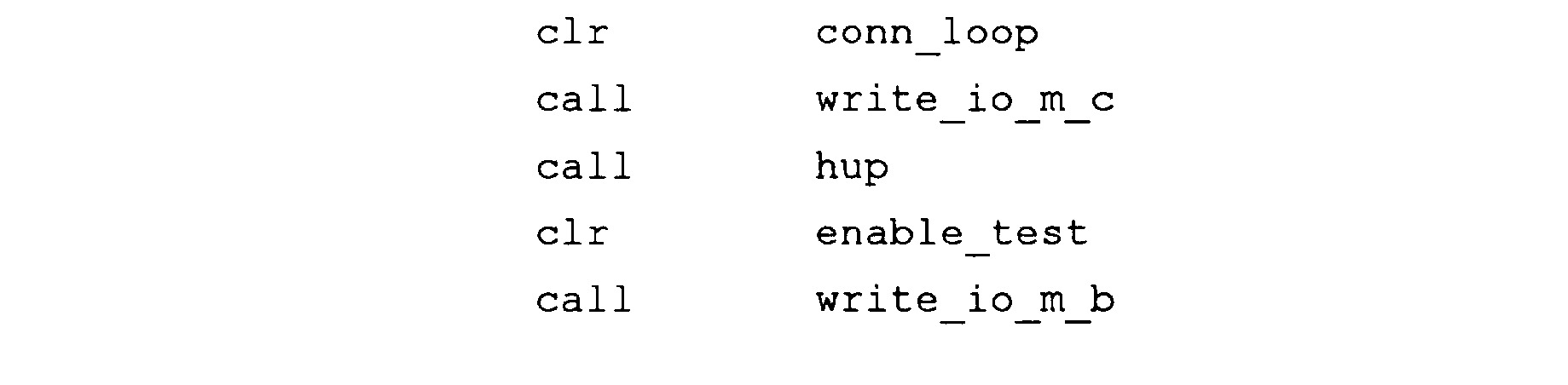

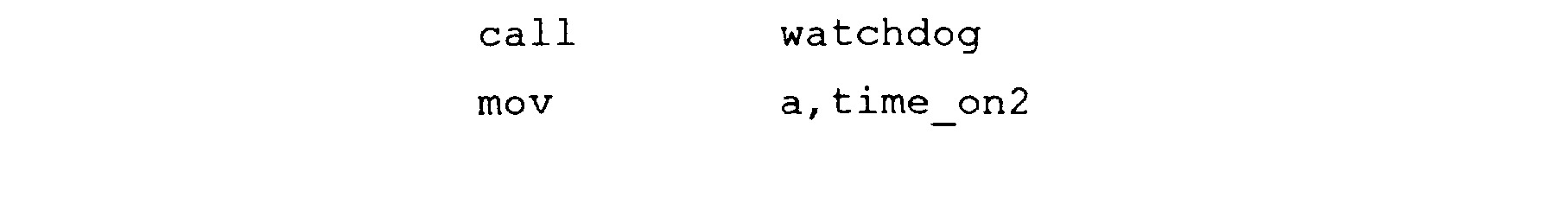

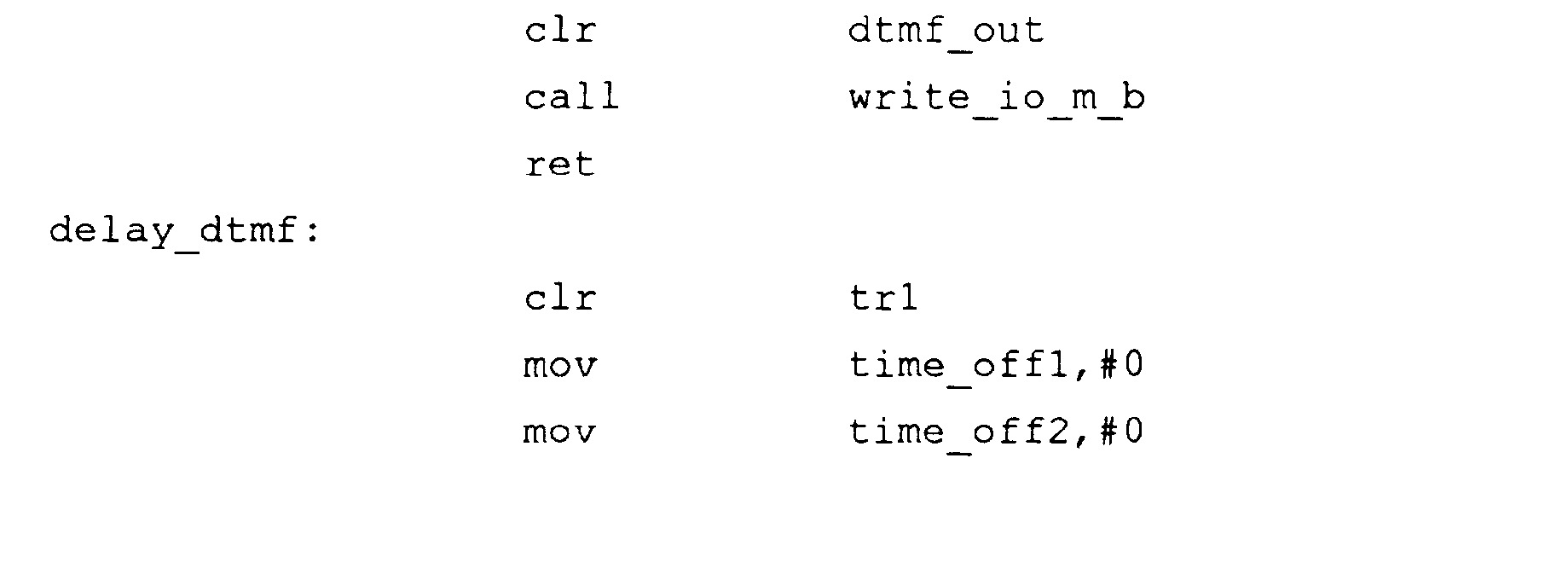

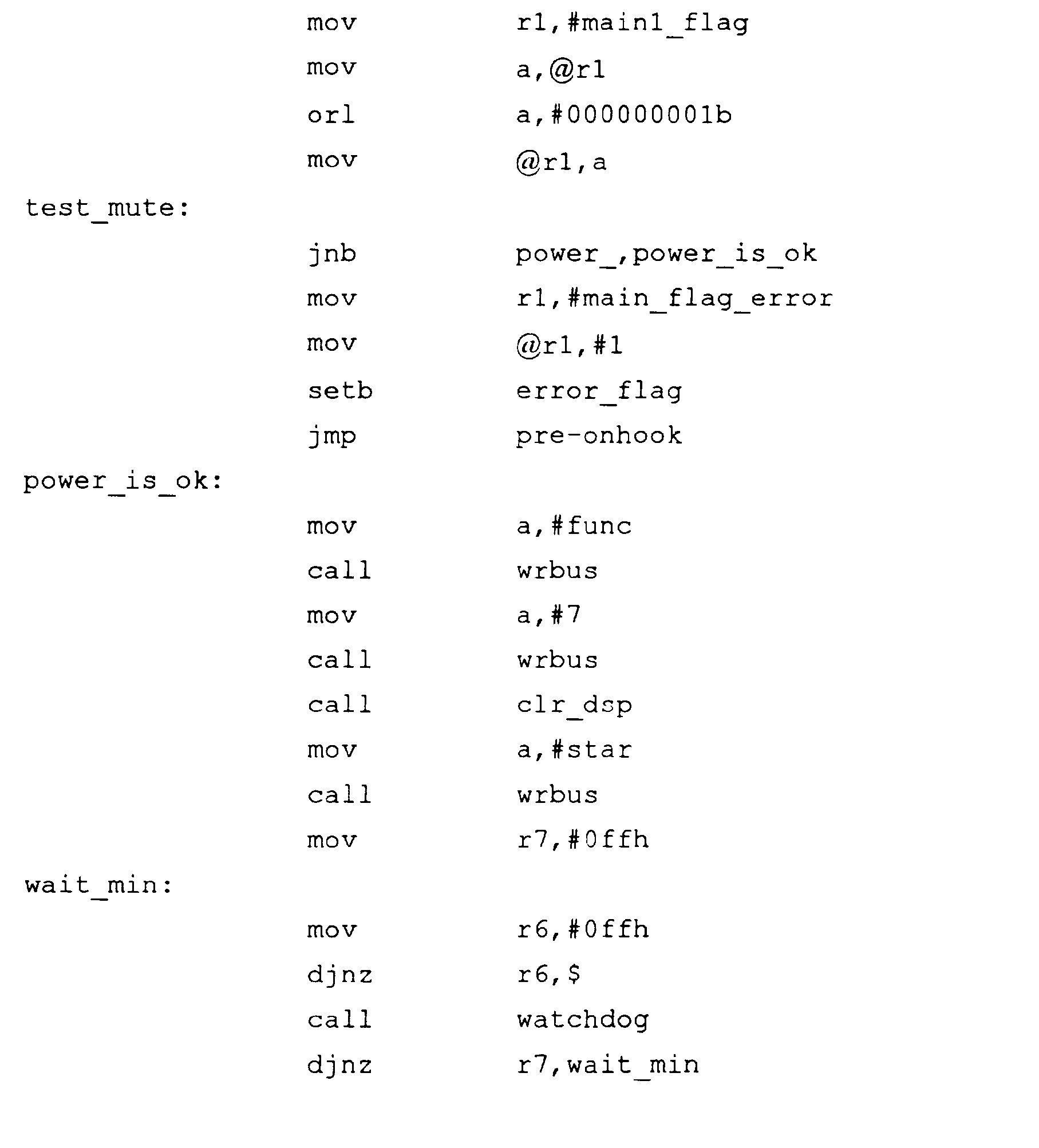

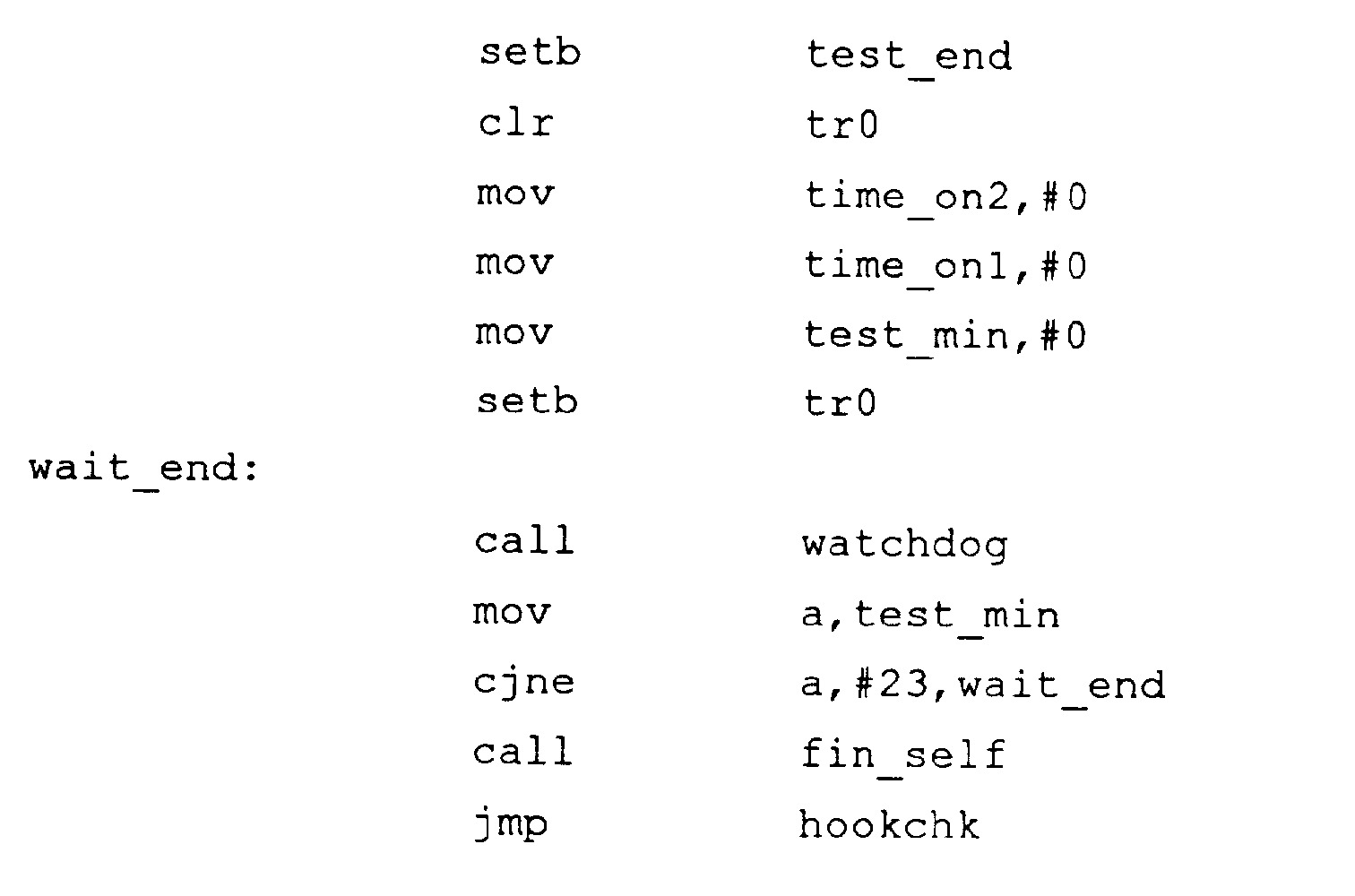

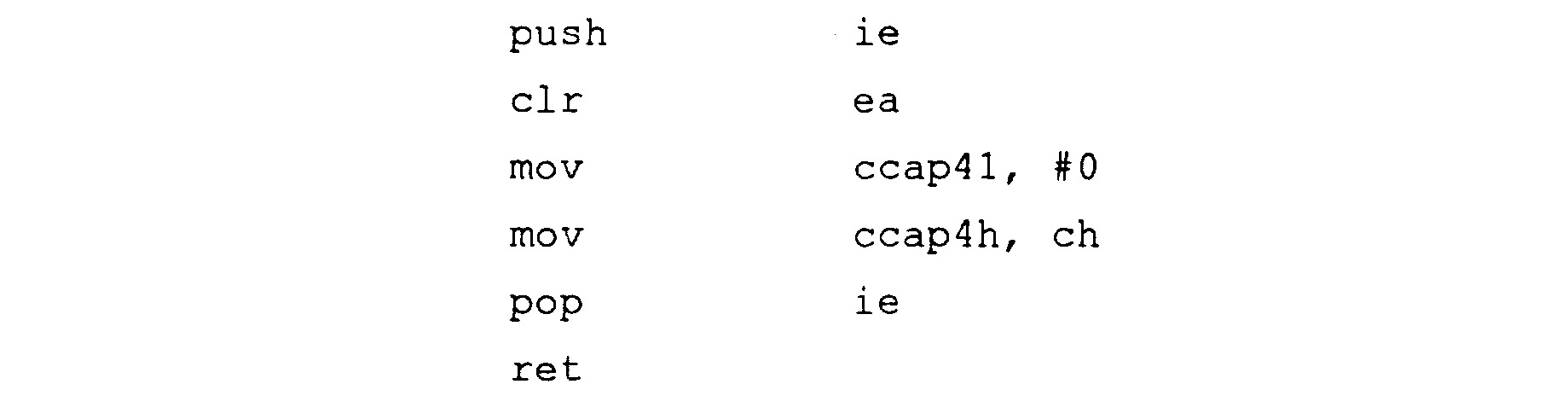

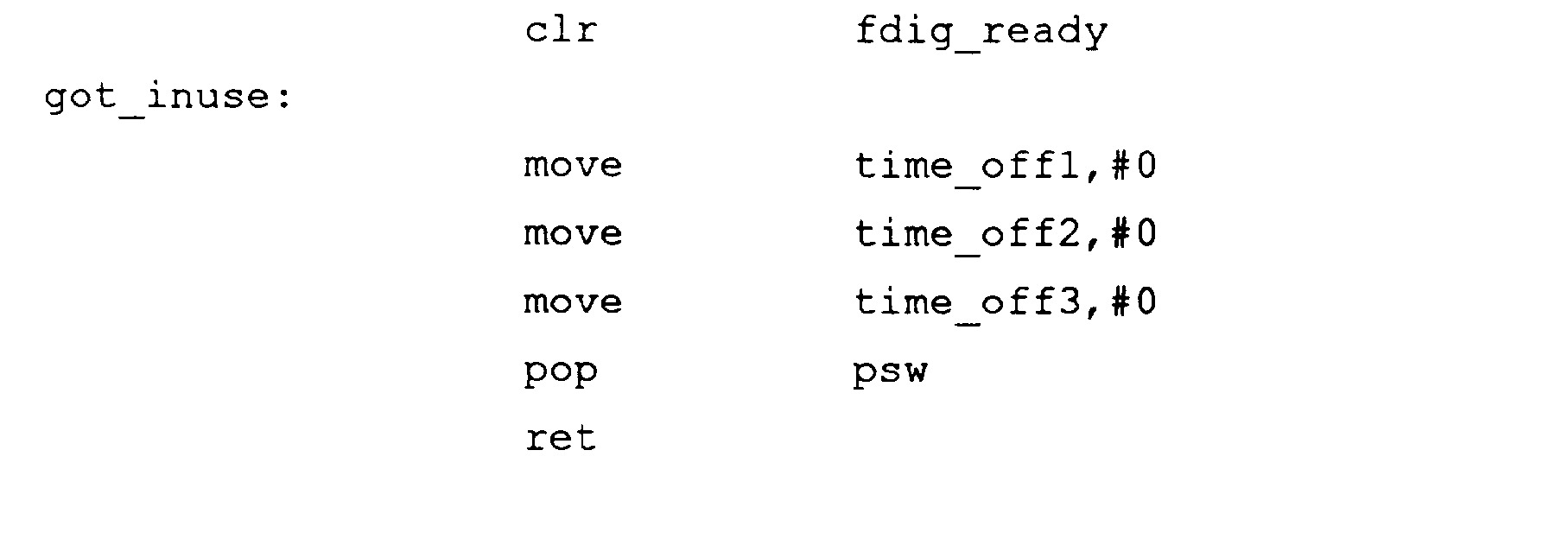

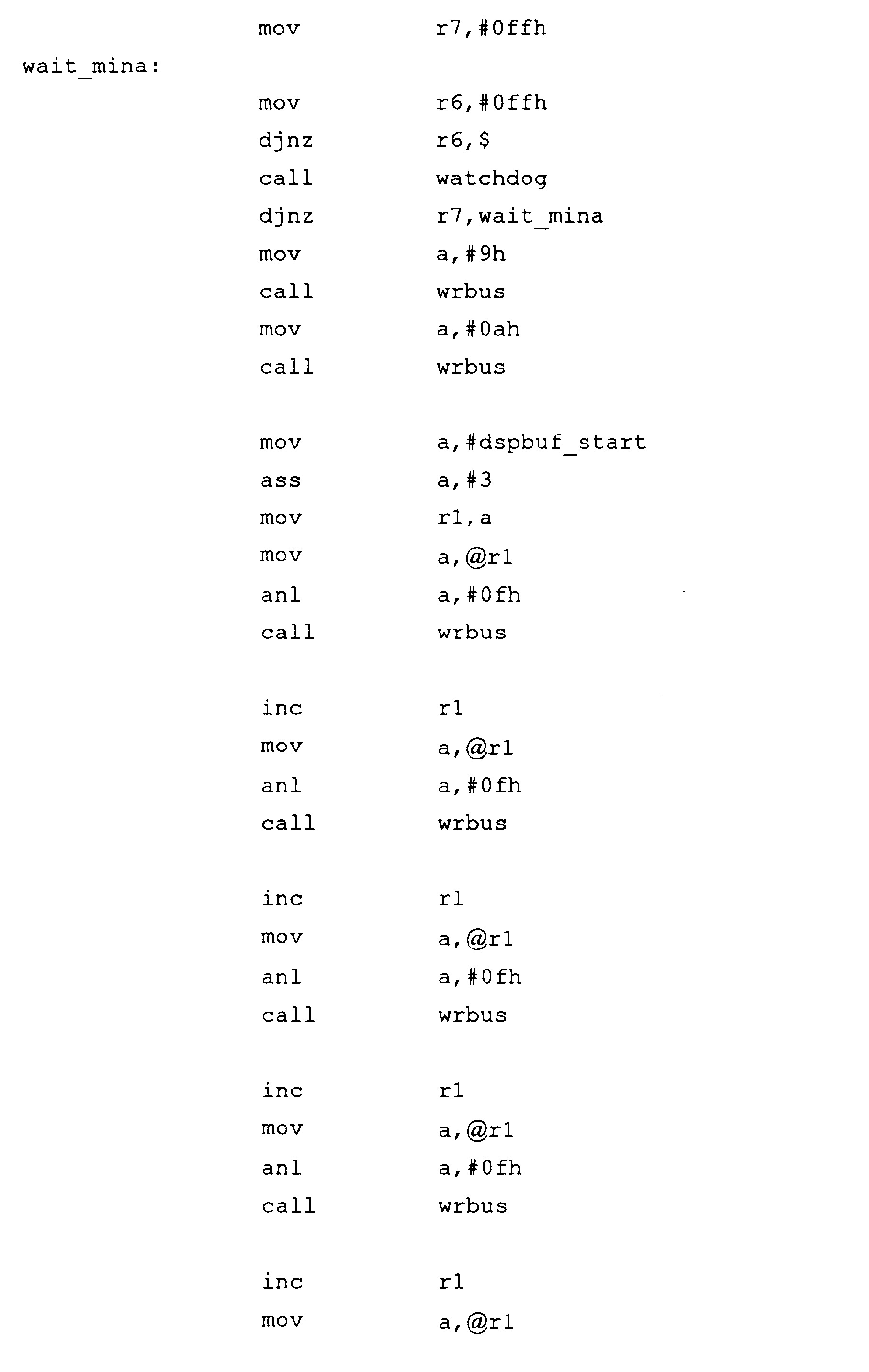

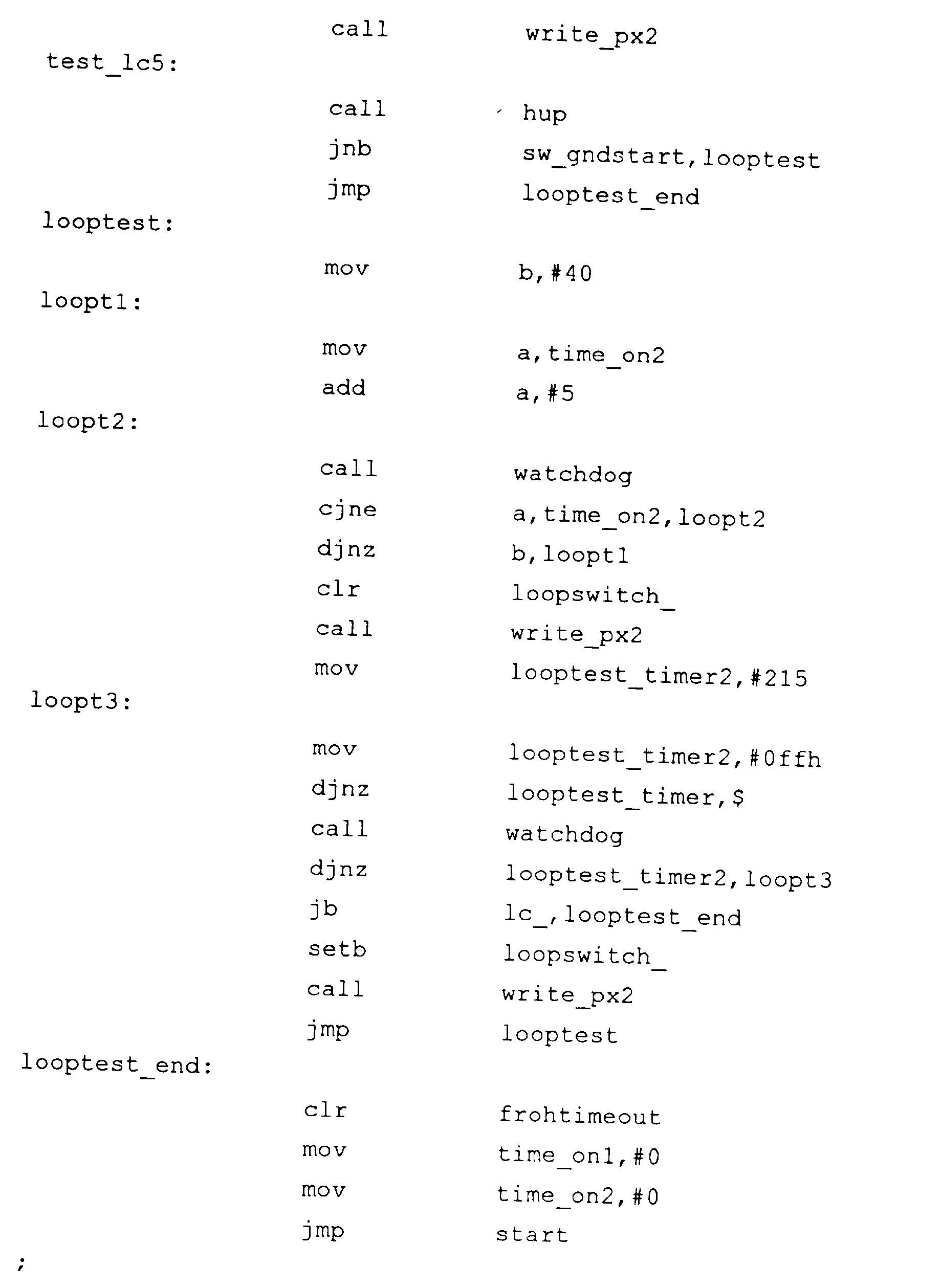

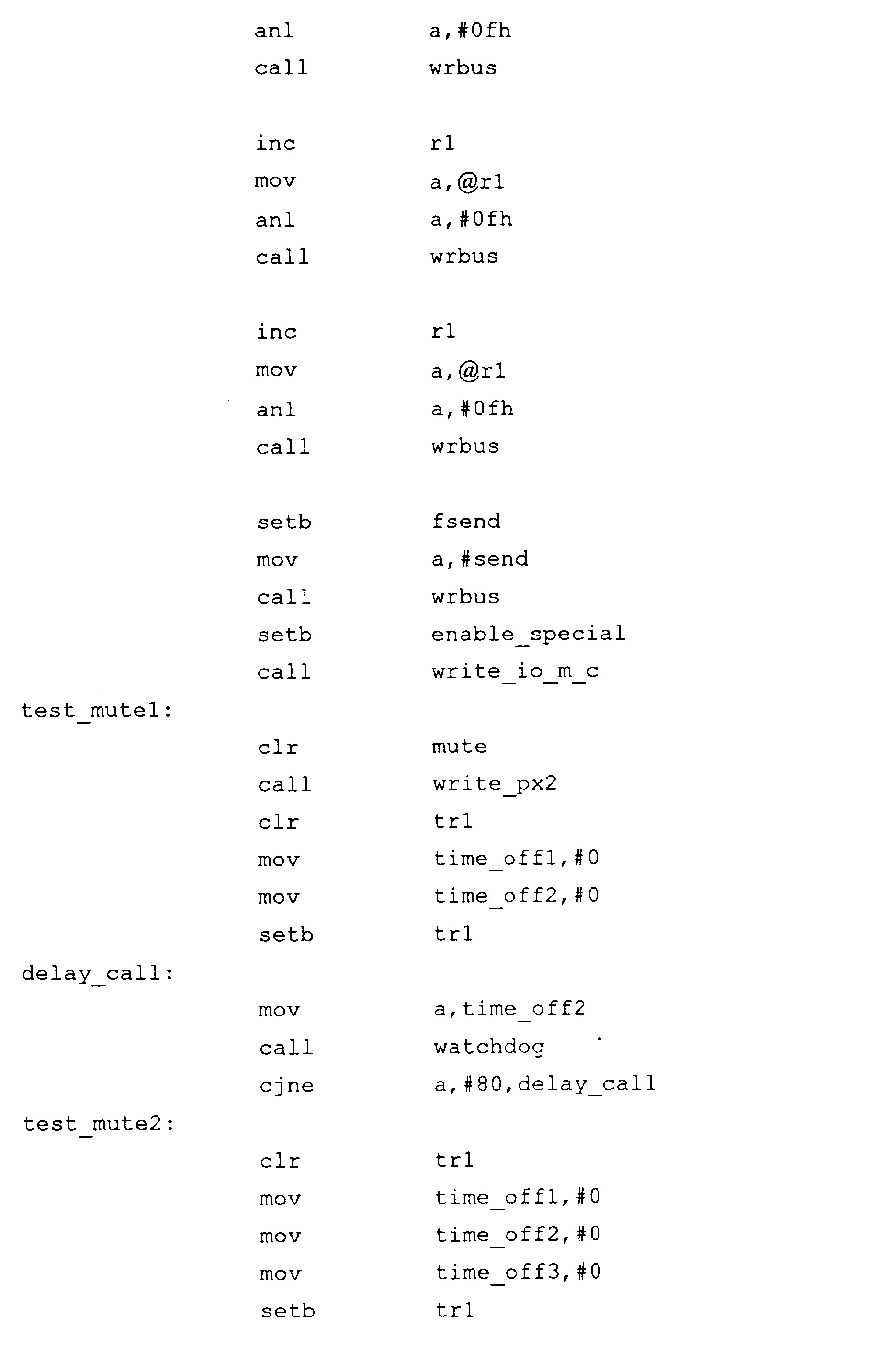

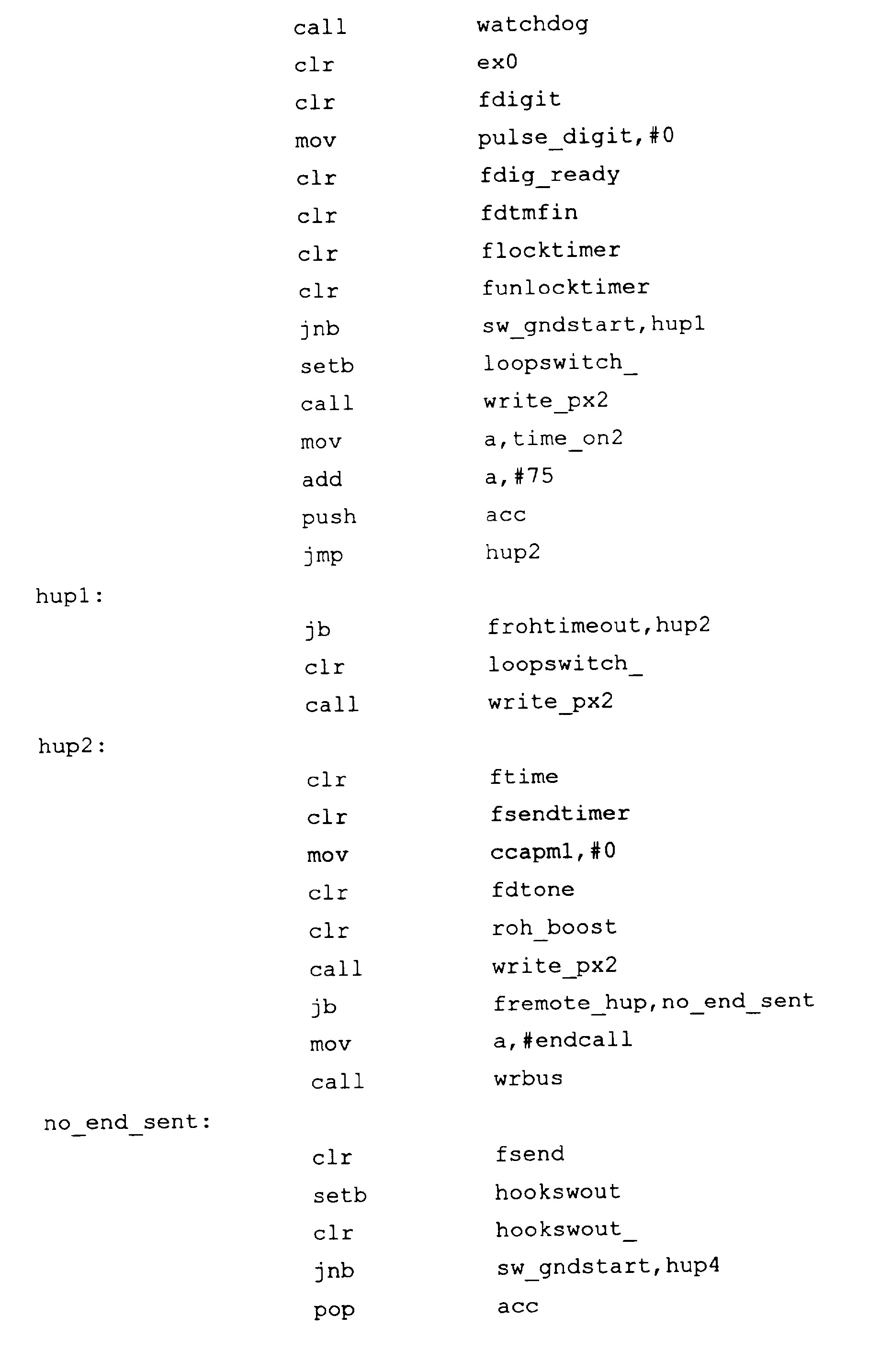

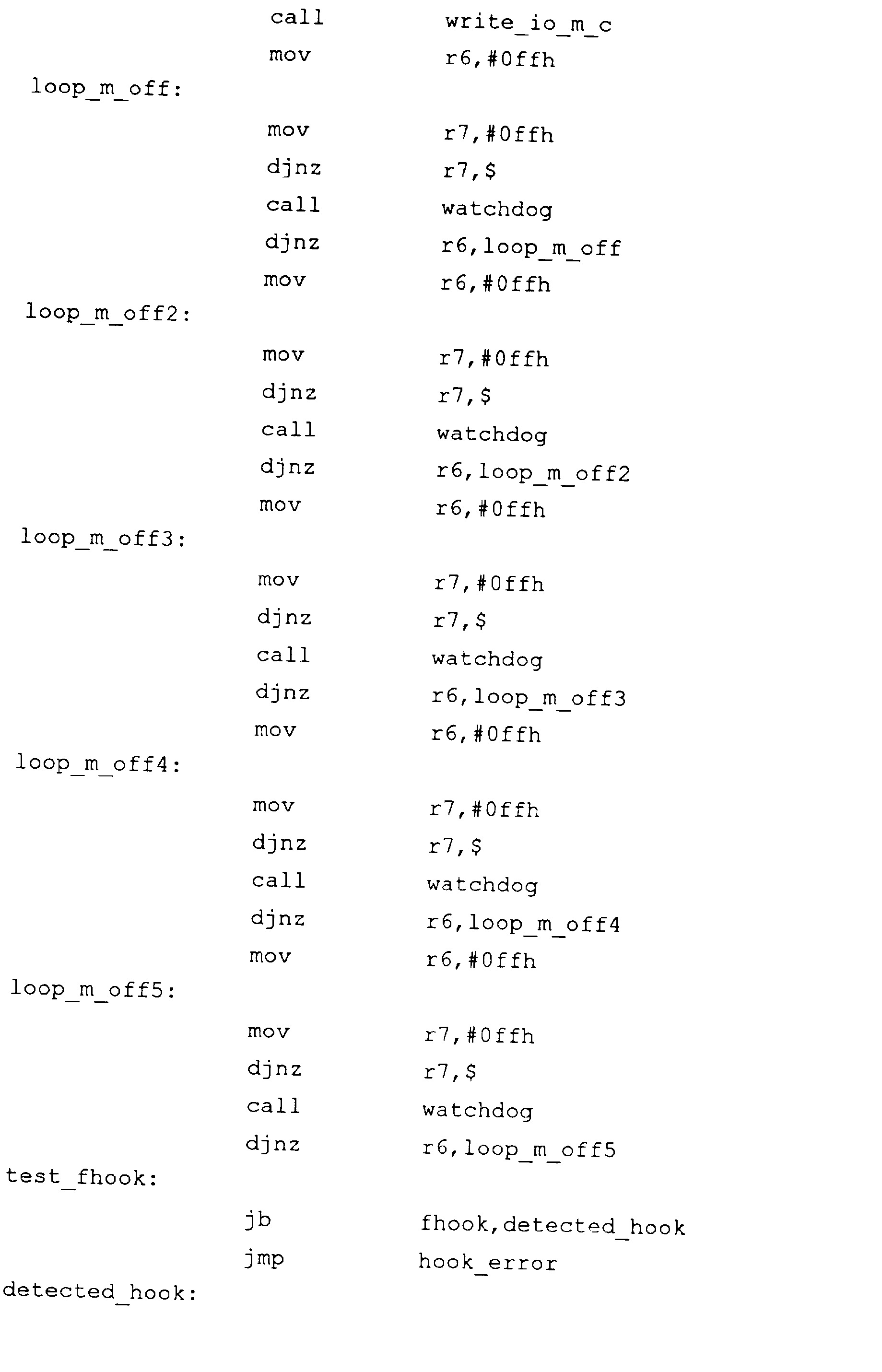

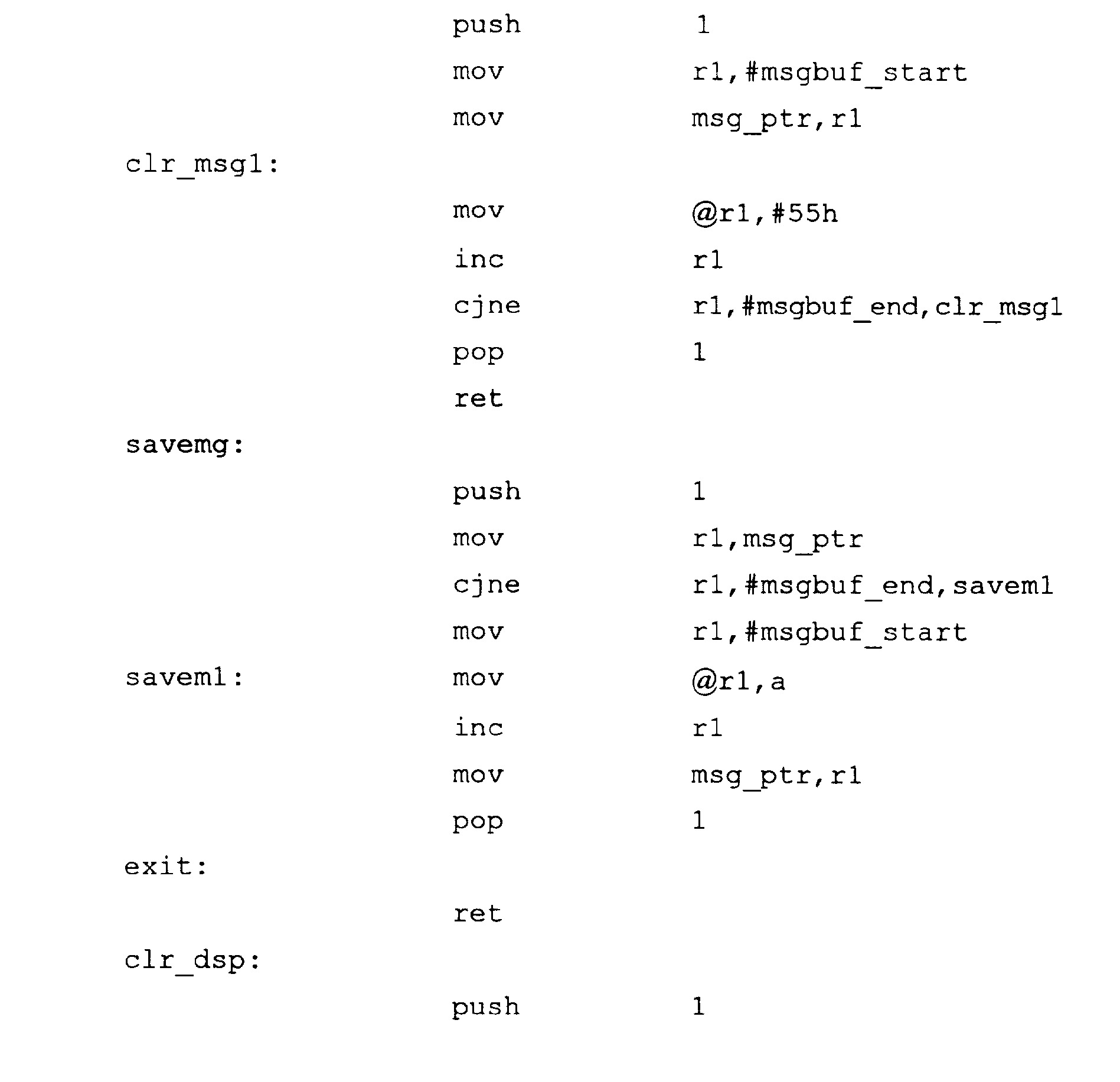

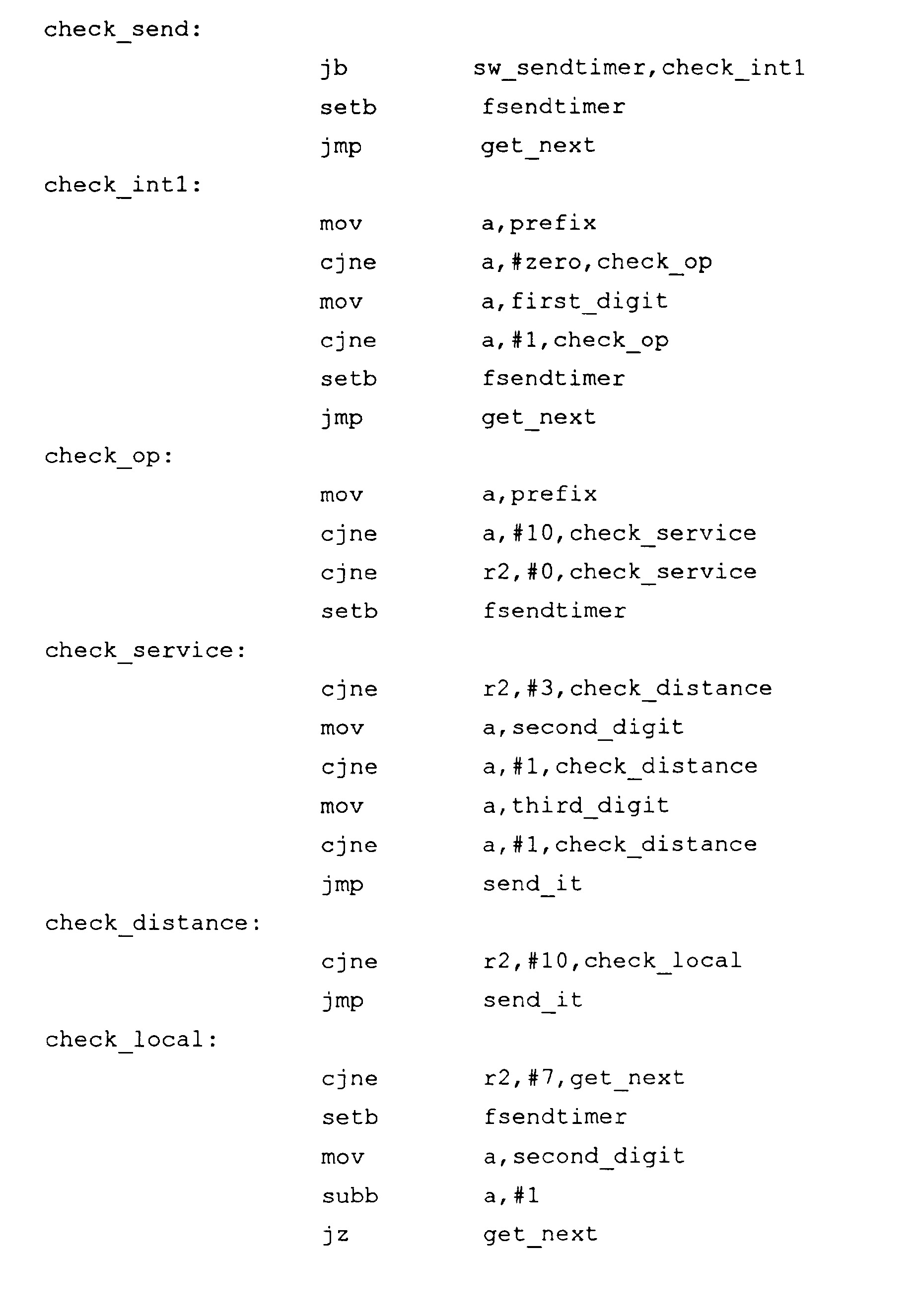

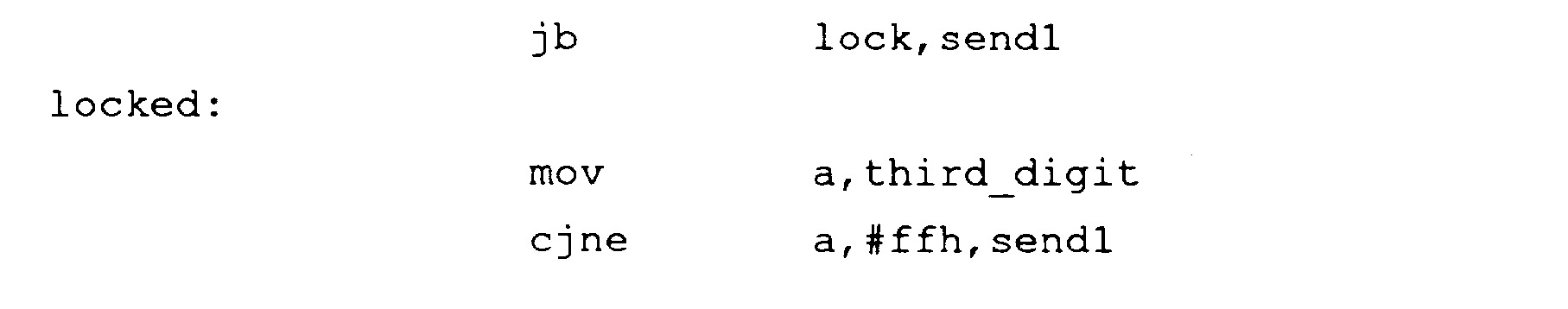

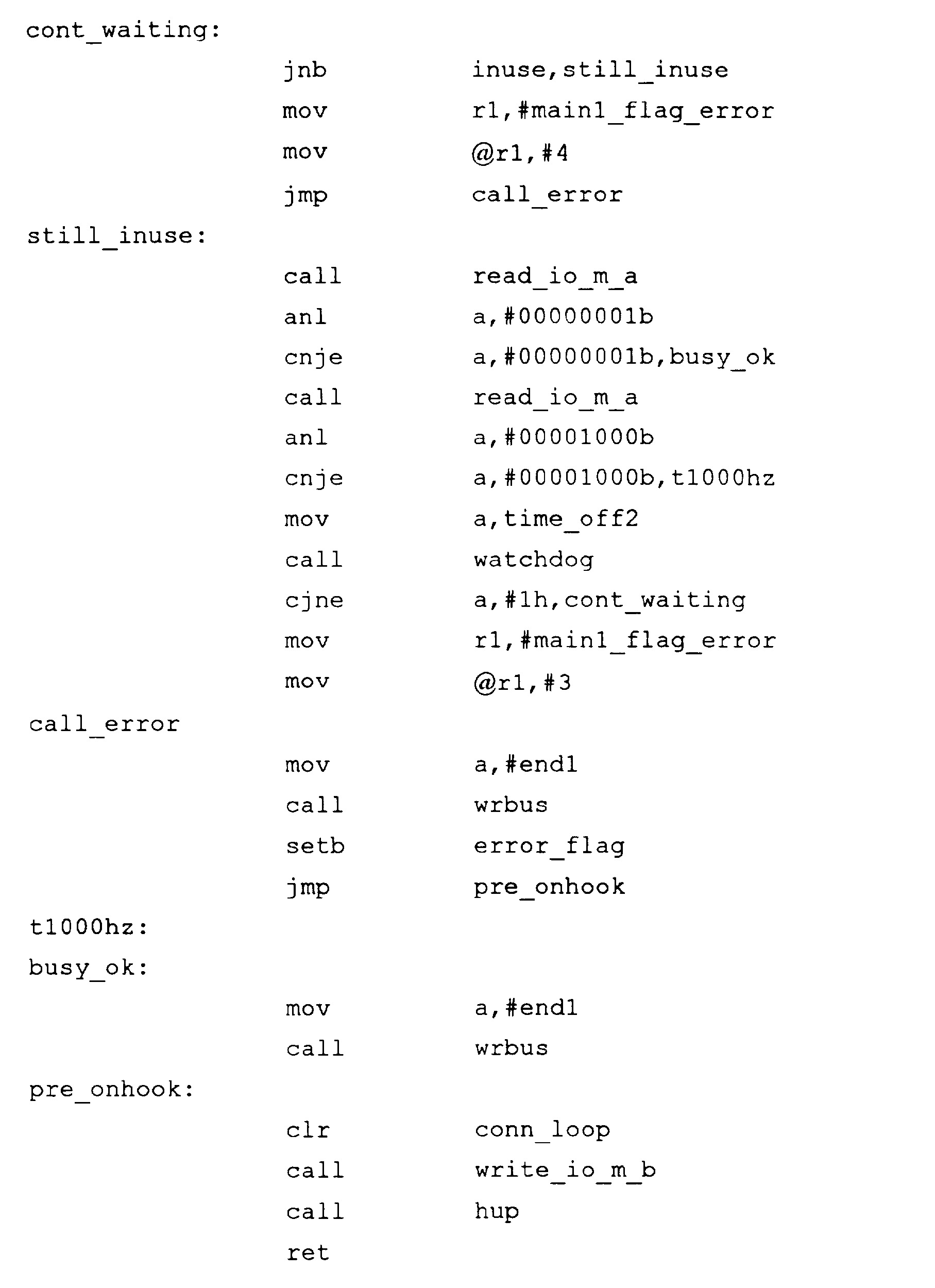

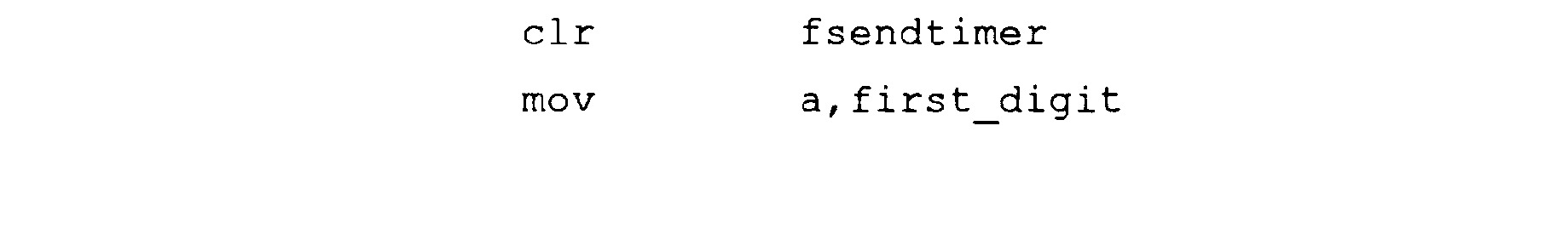

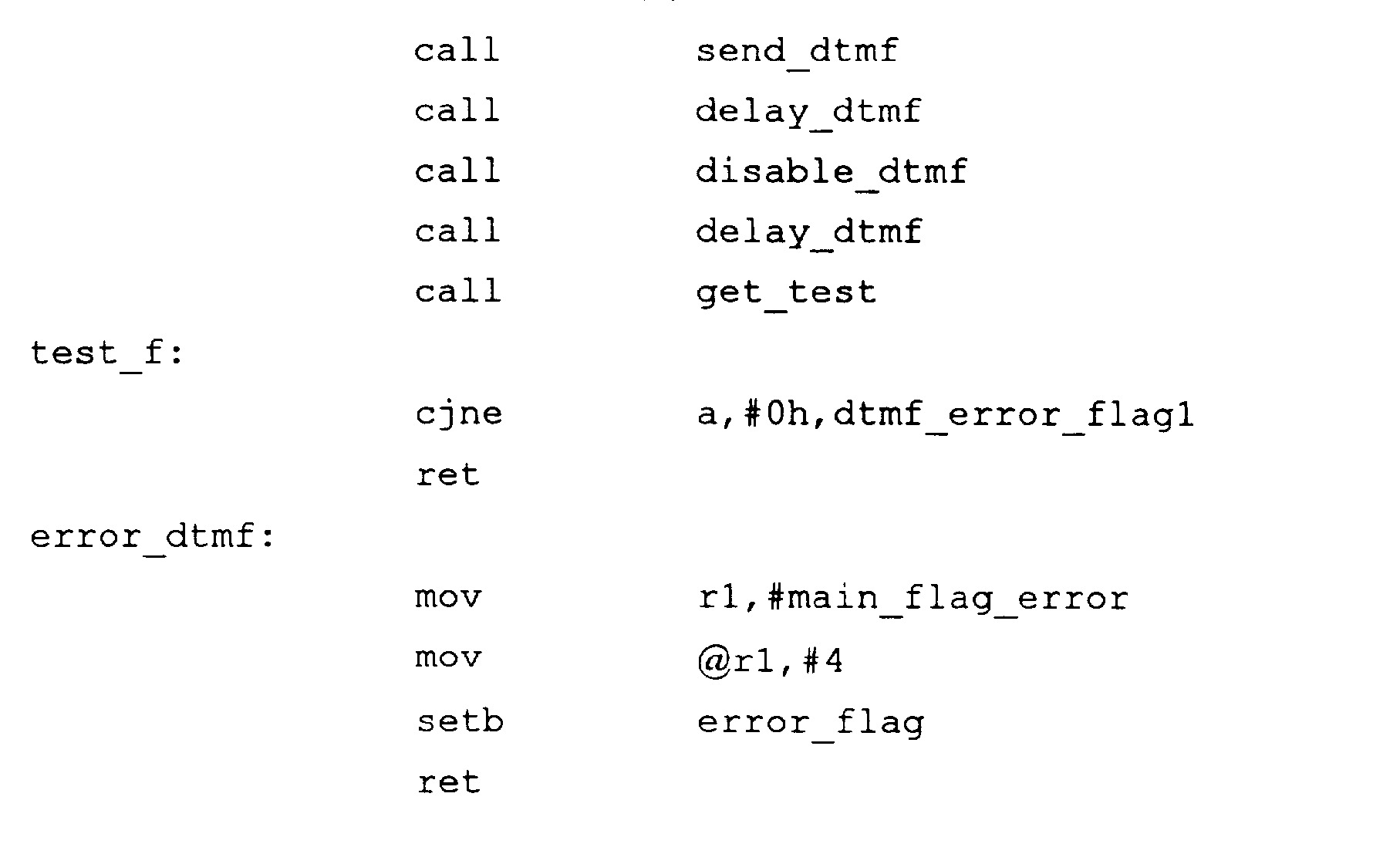

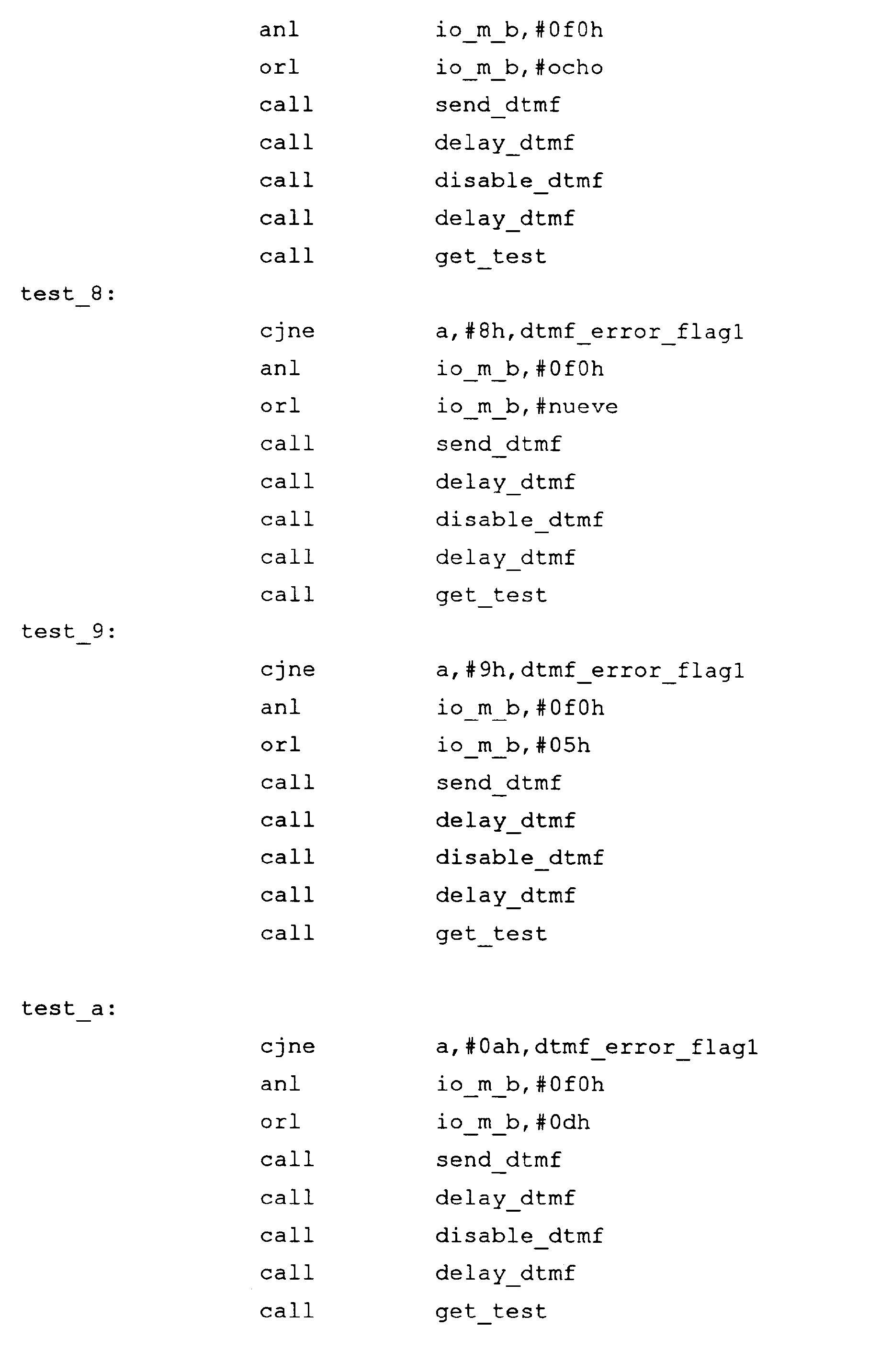

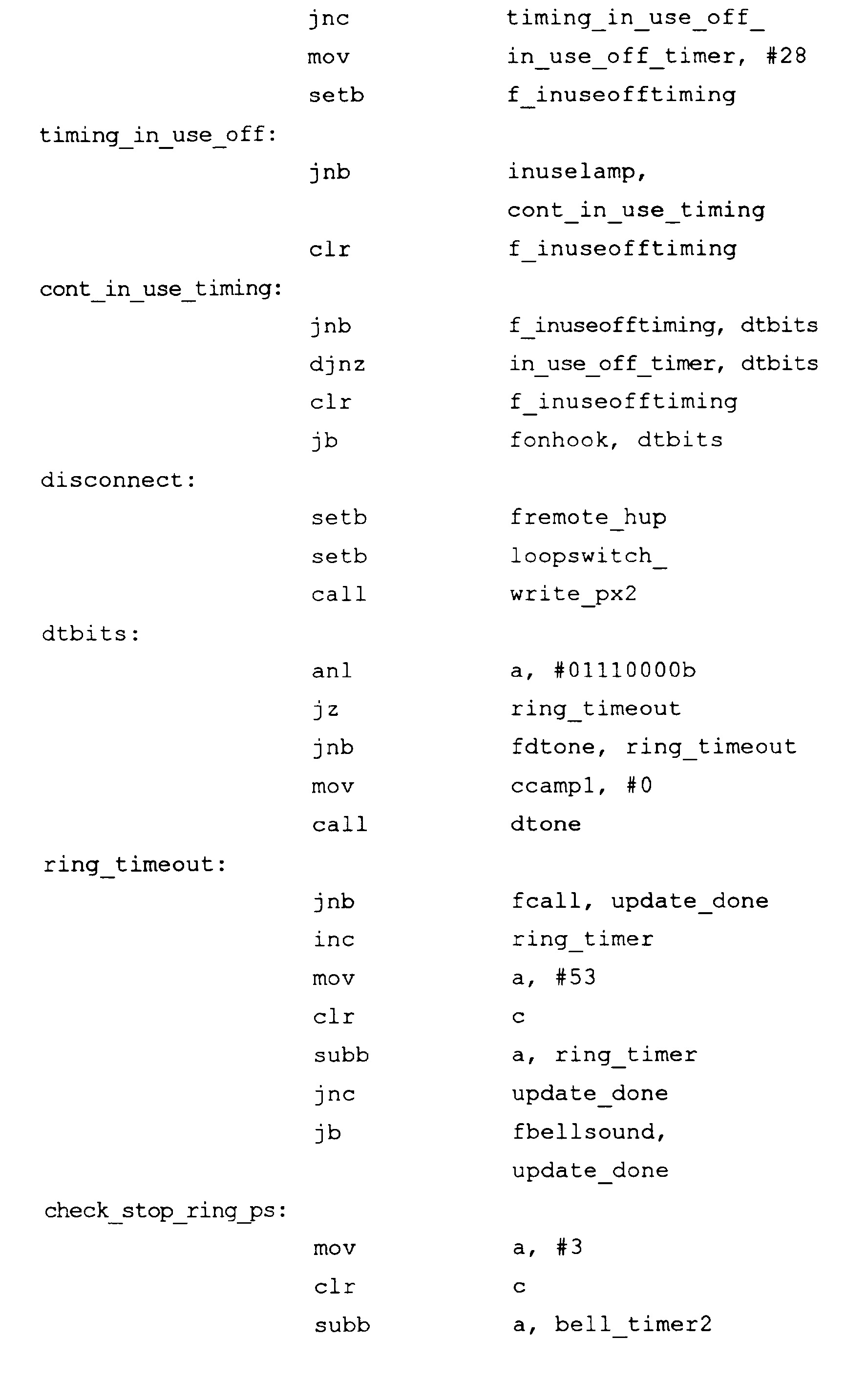

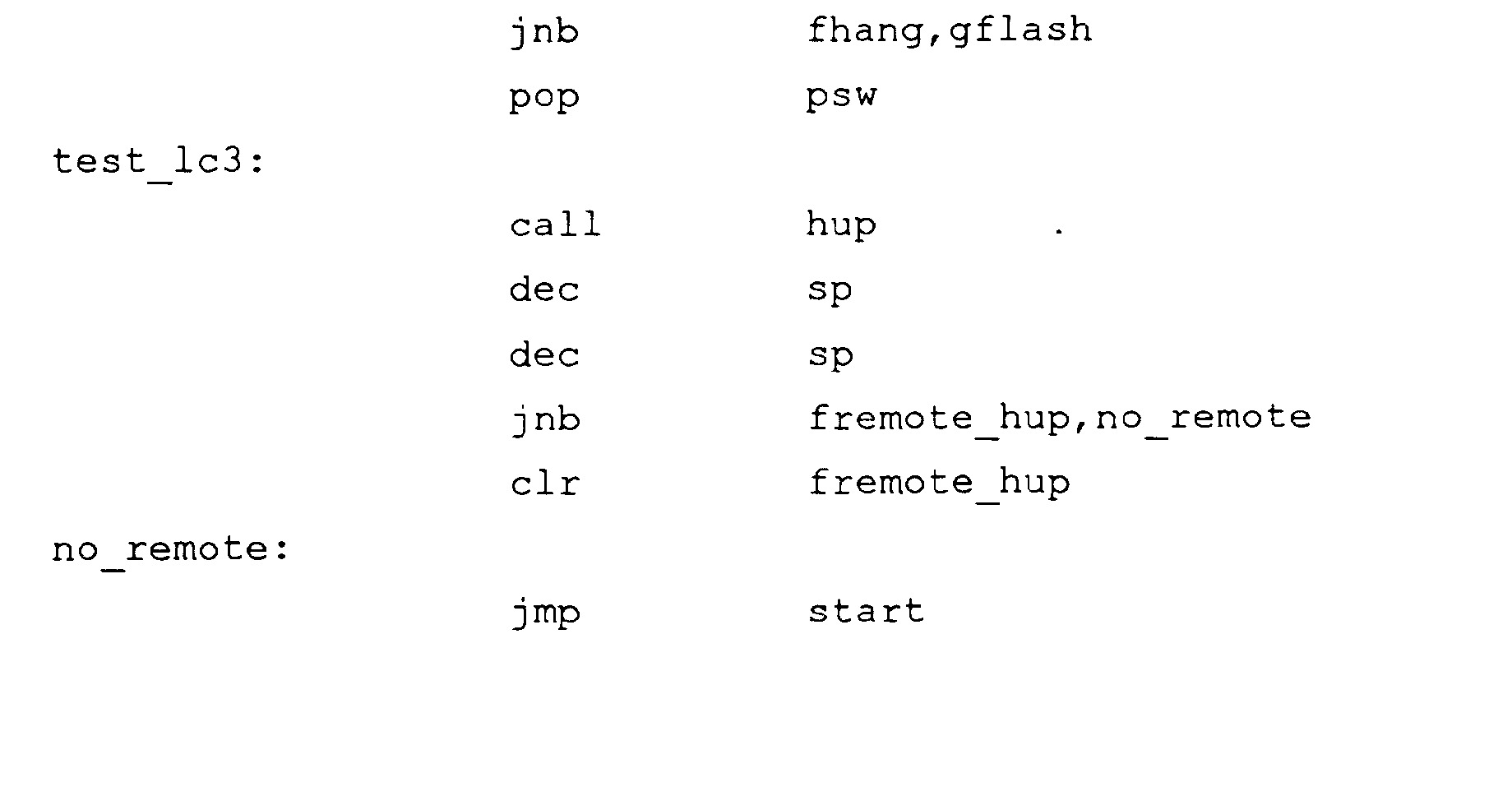

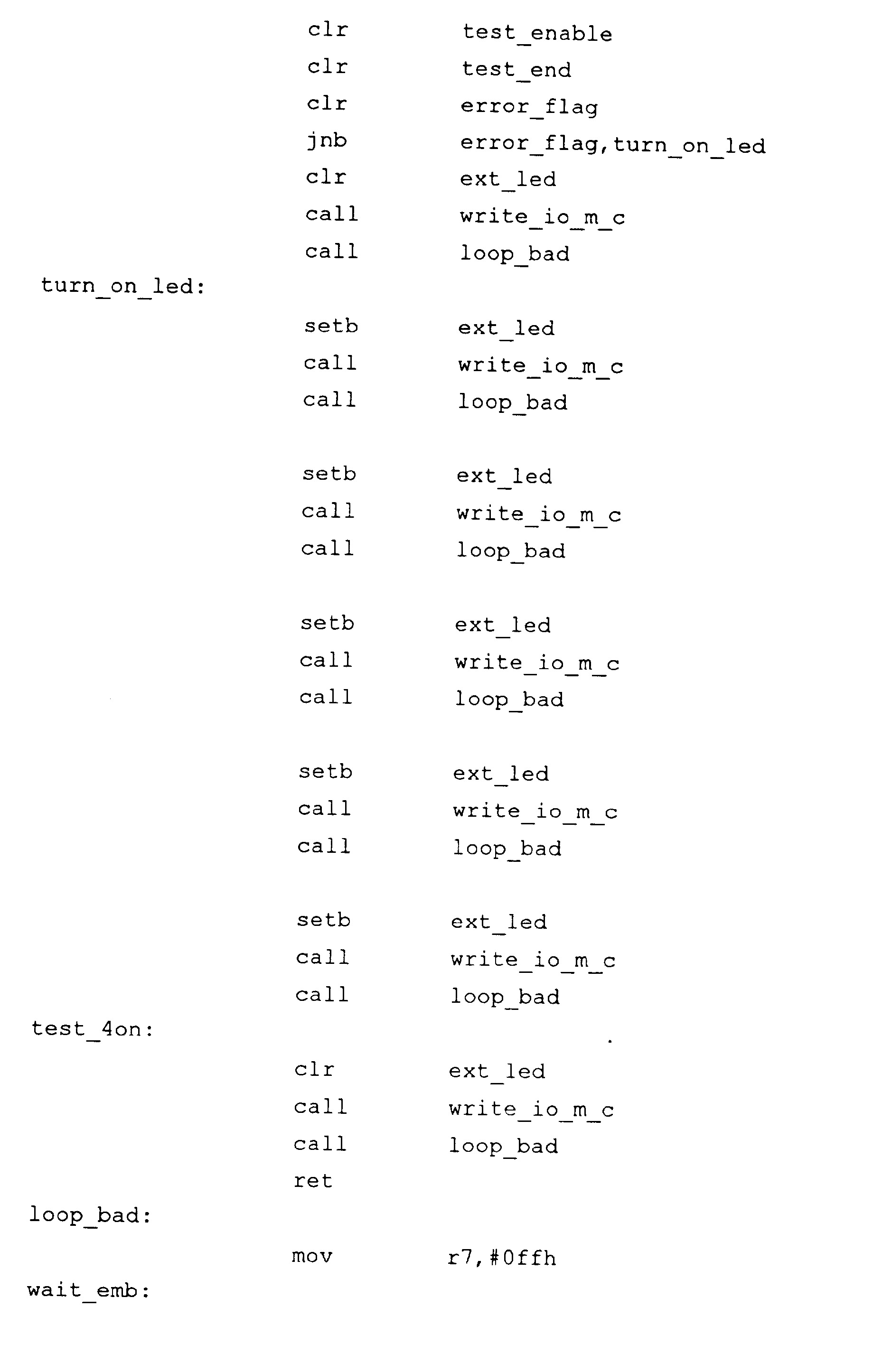

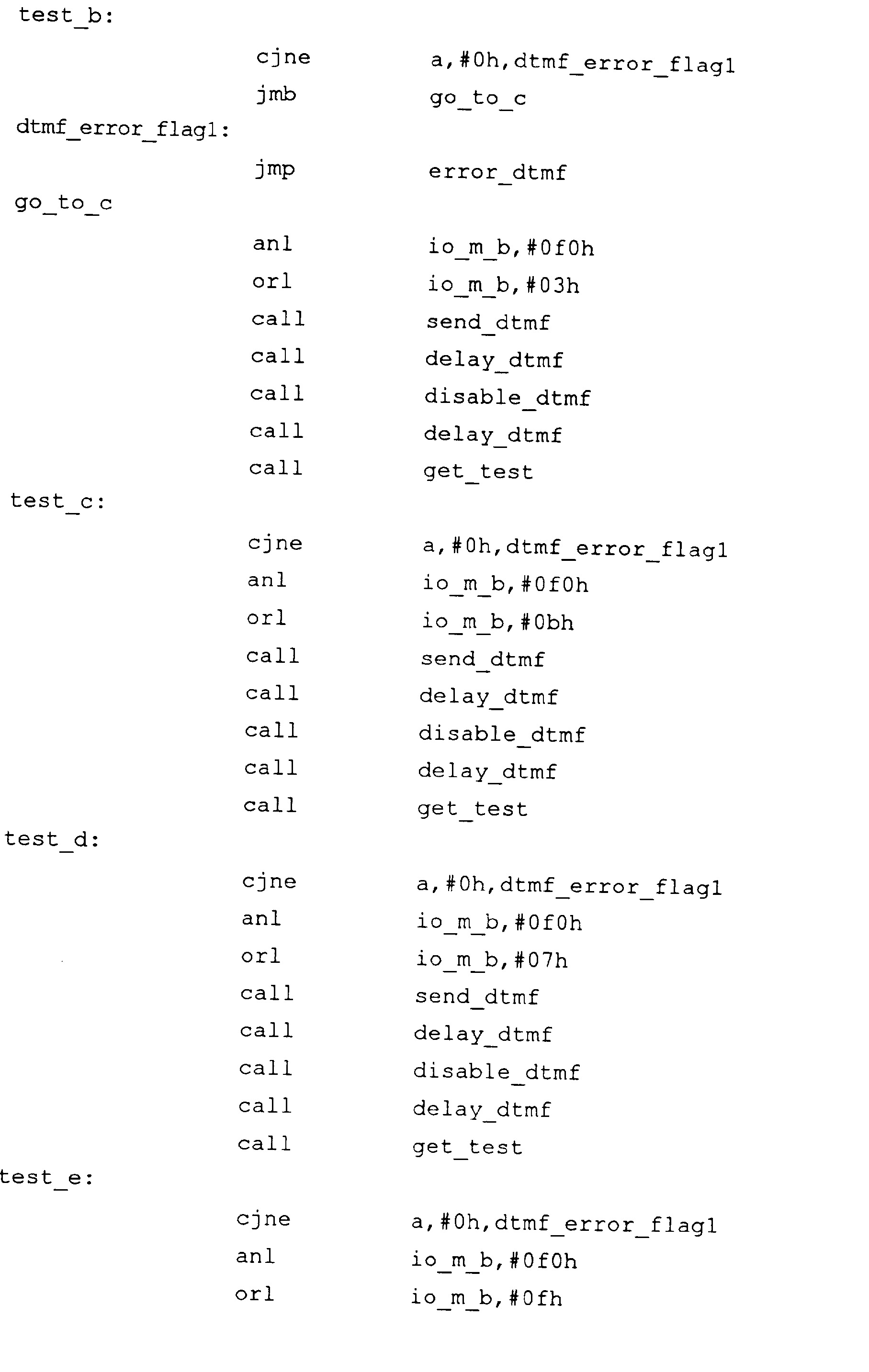

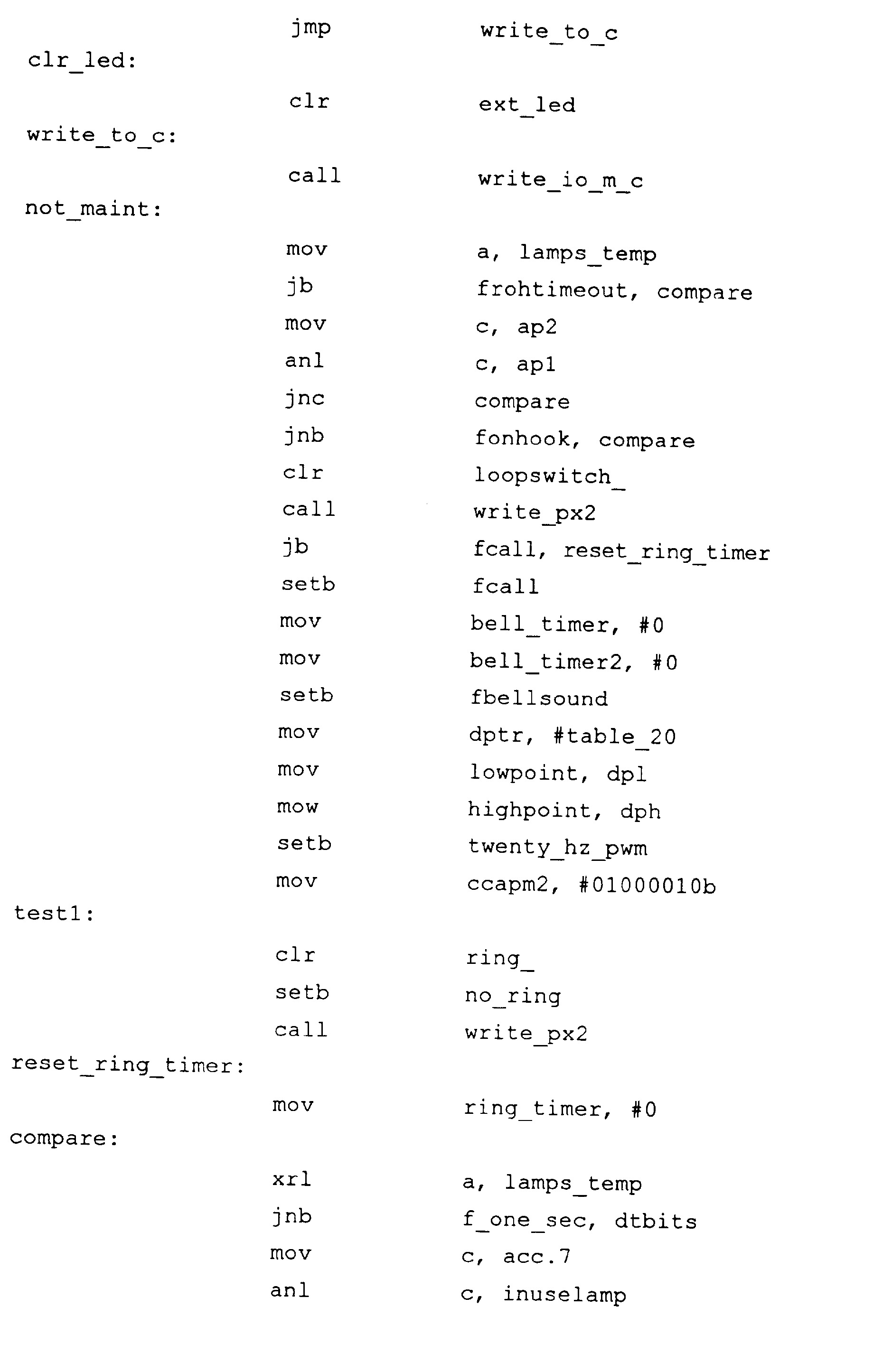

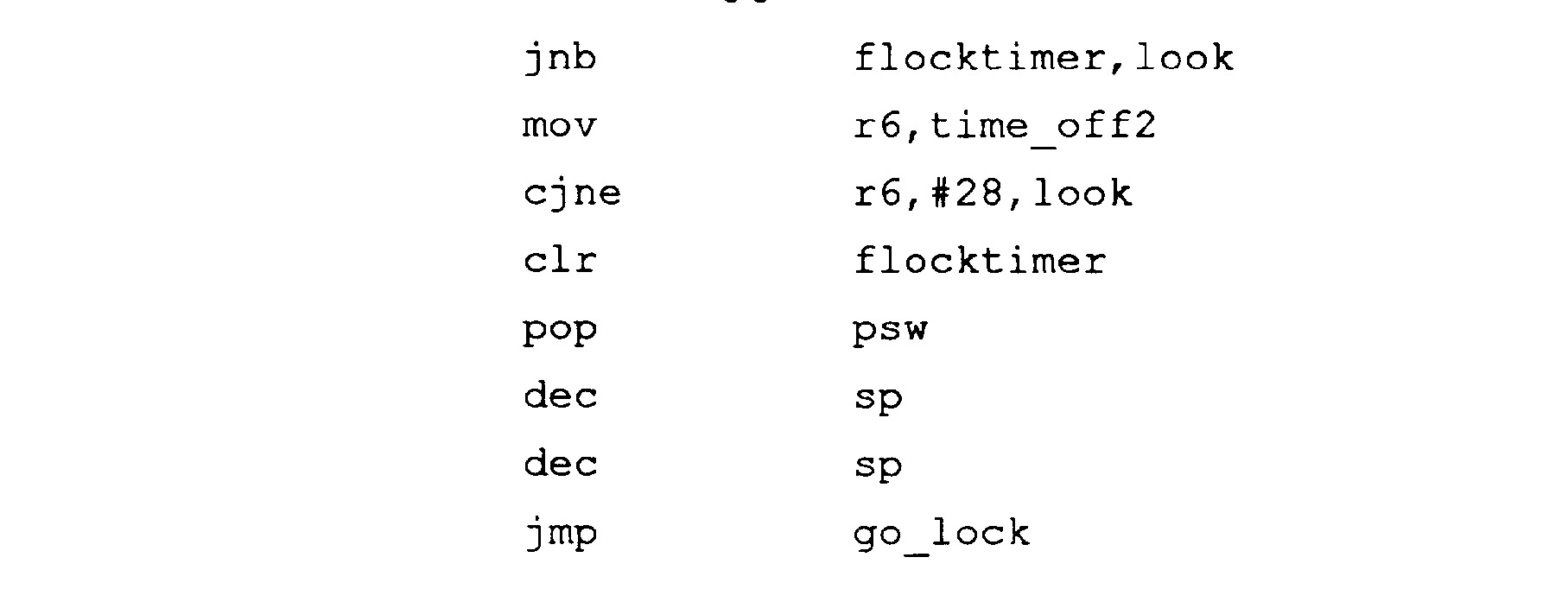

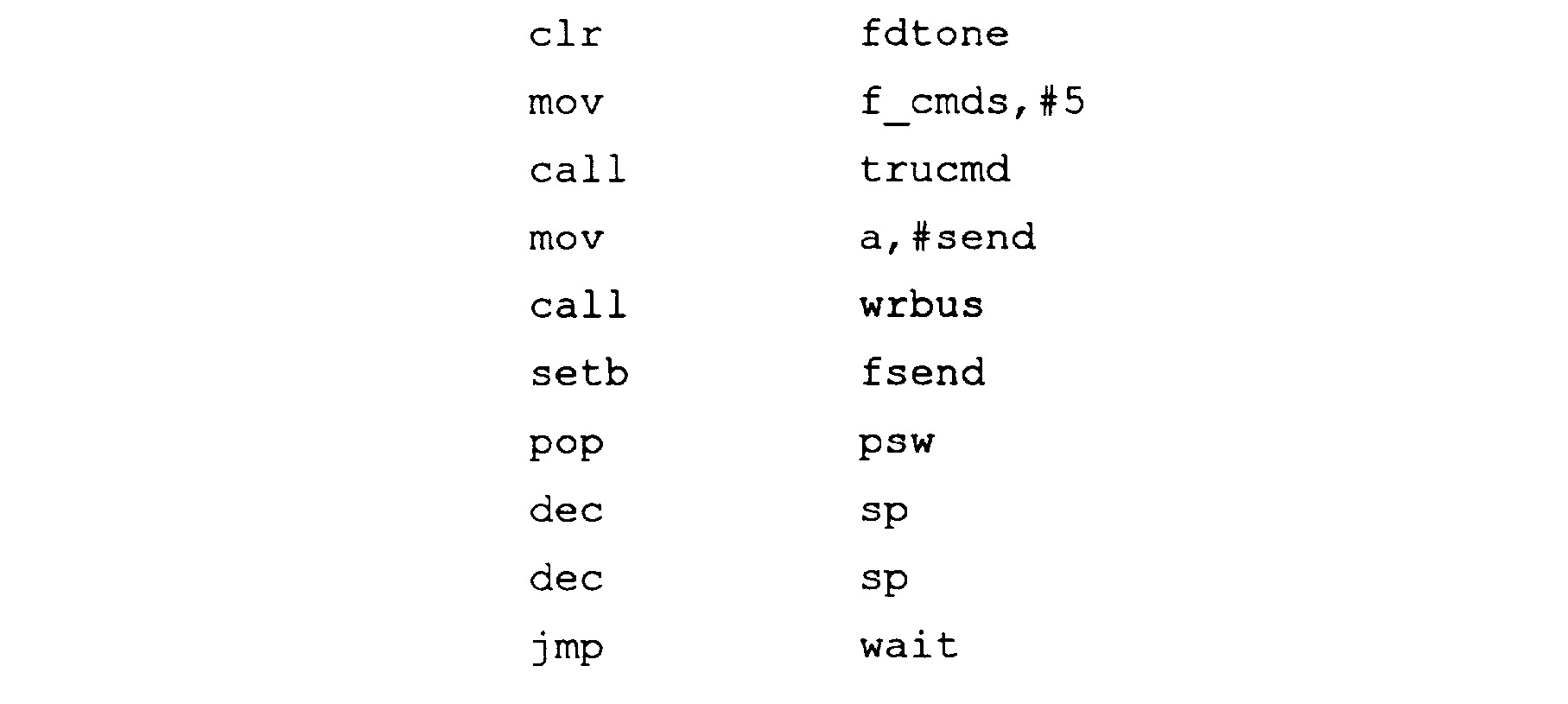

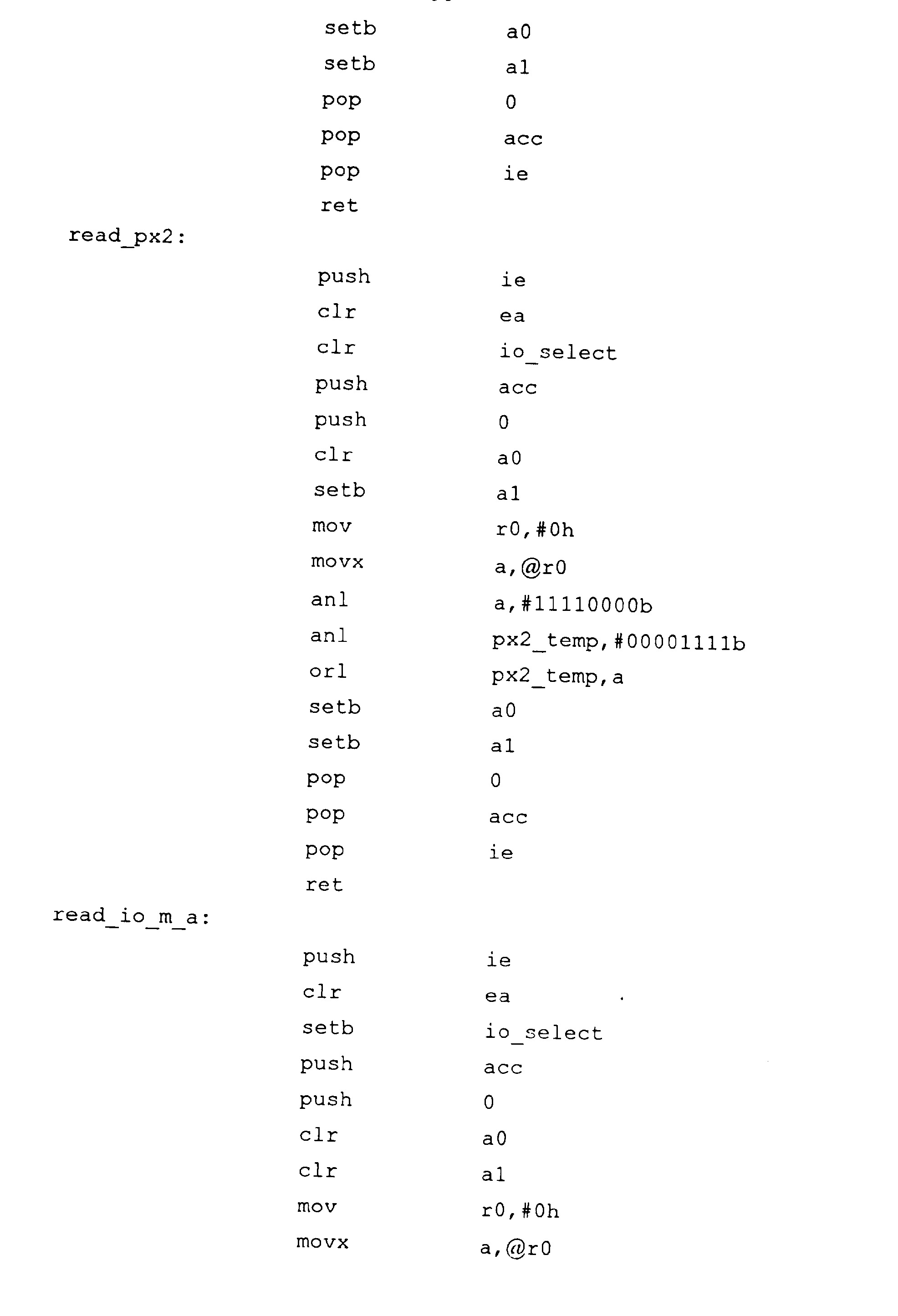

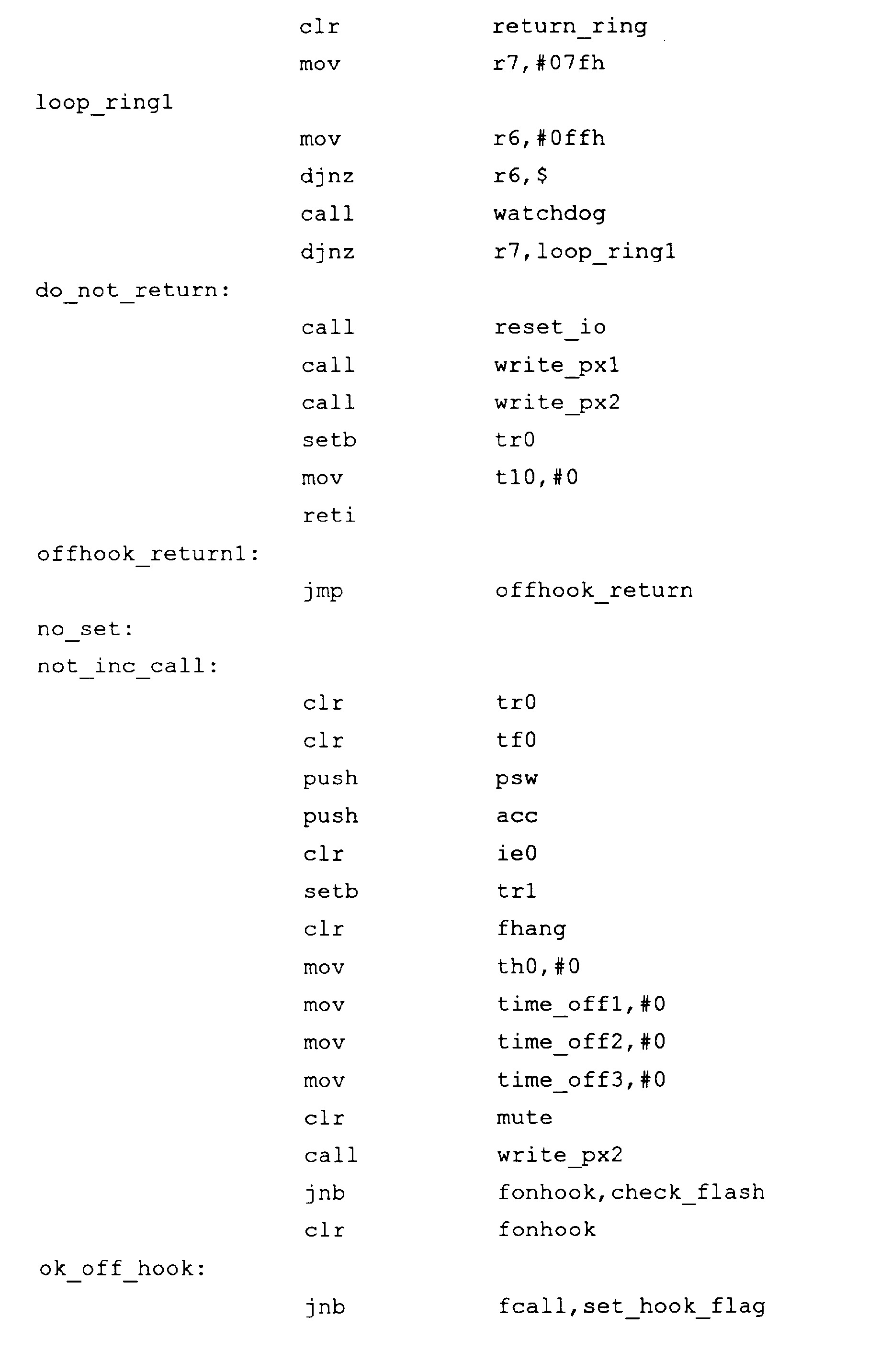

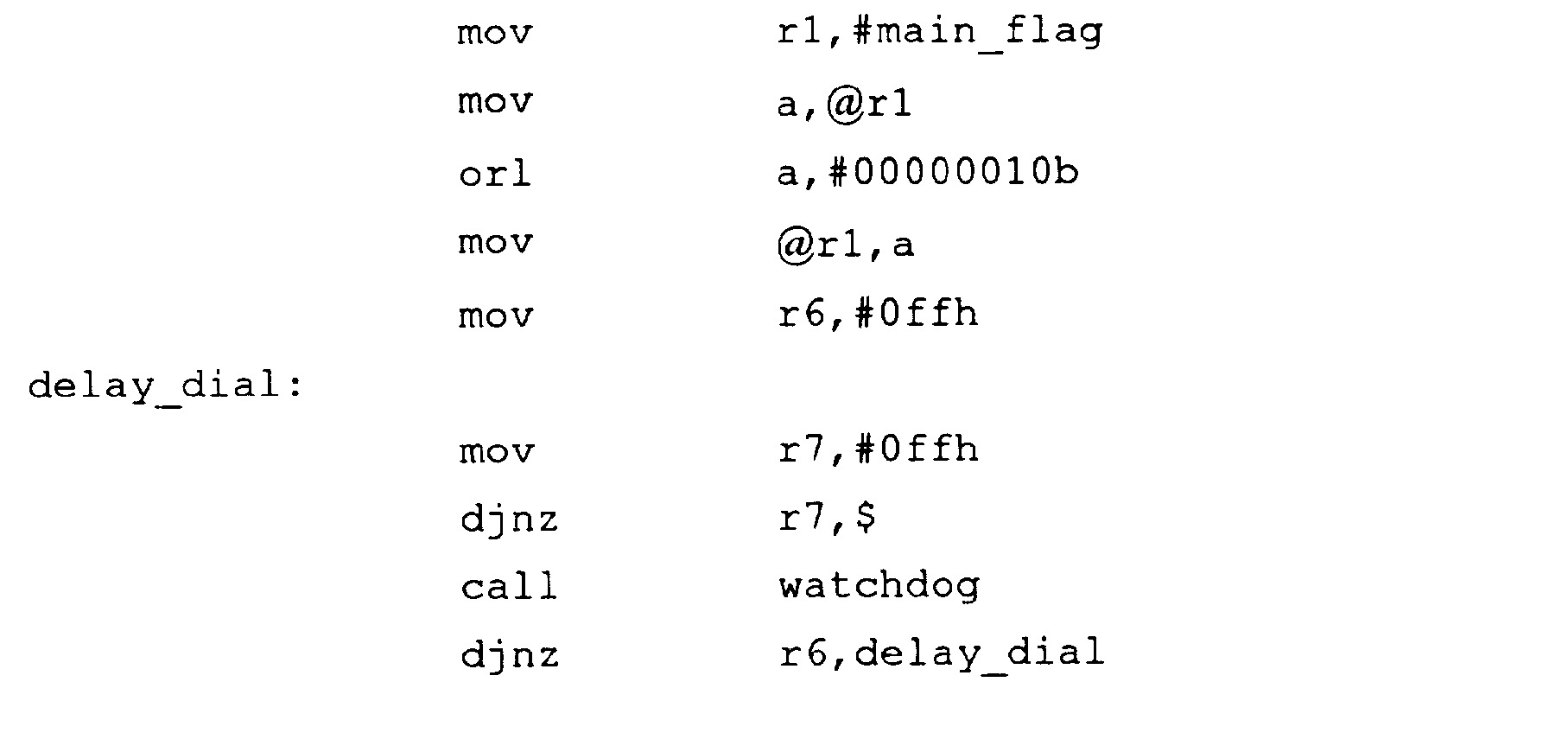

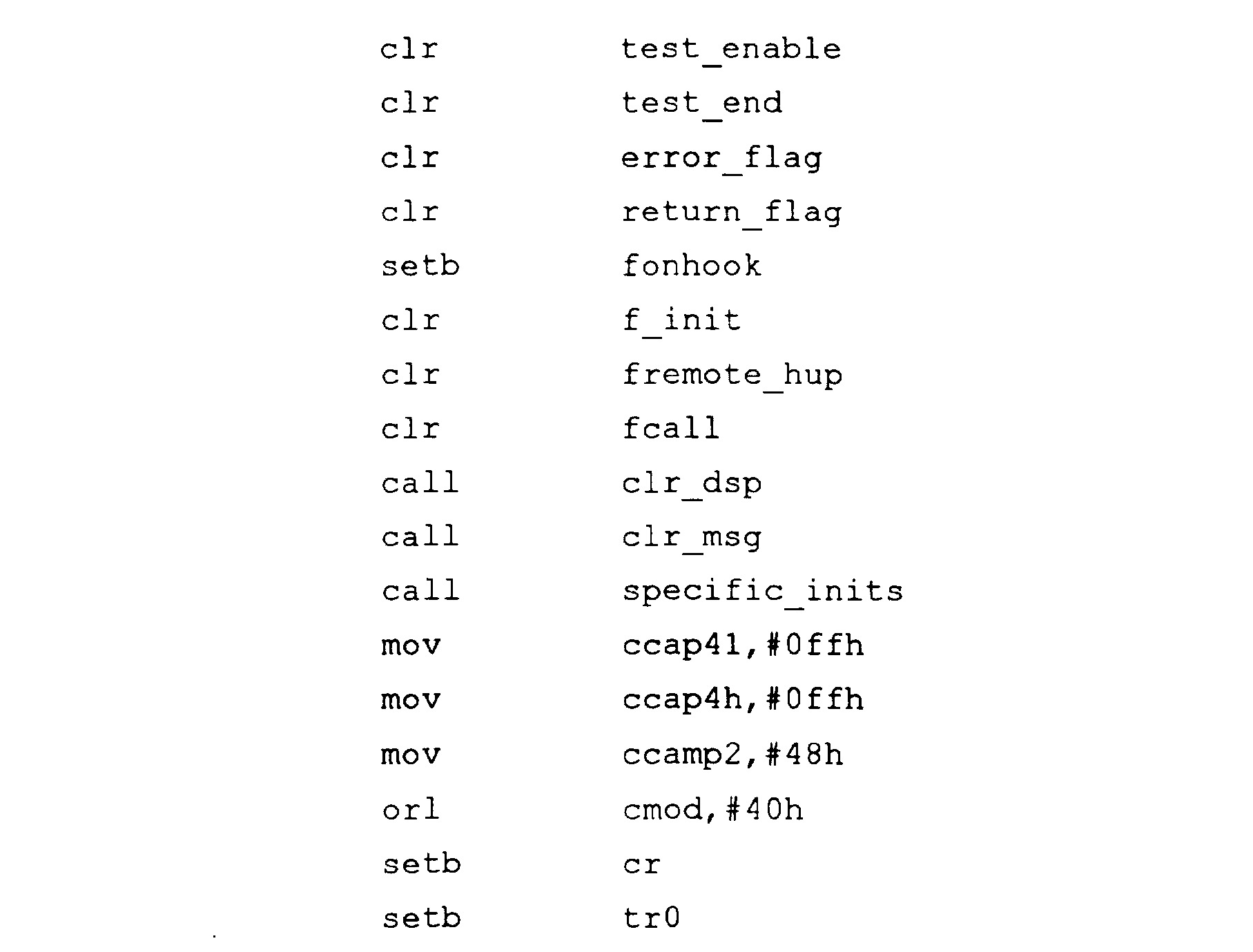

[0048] Toliau seka programos, palaikančios išradimo objekto funkcijas, listingas:
[0049]
[0050] t

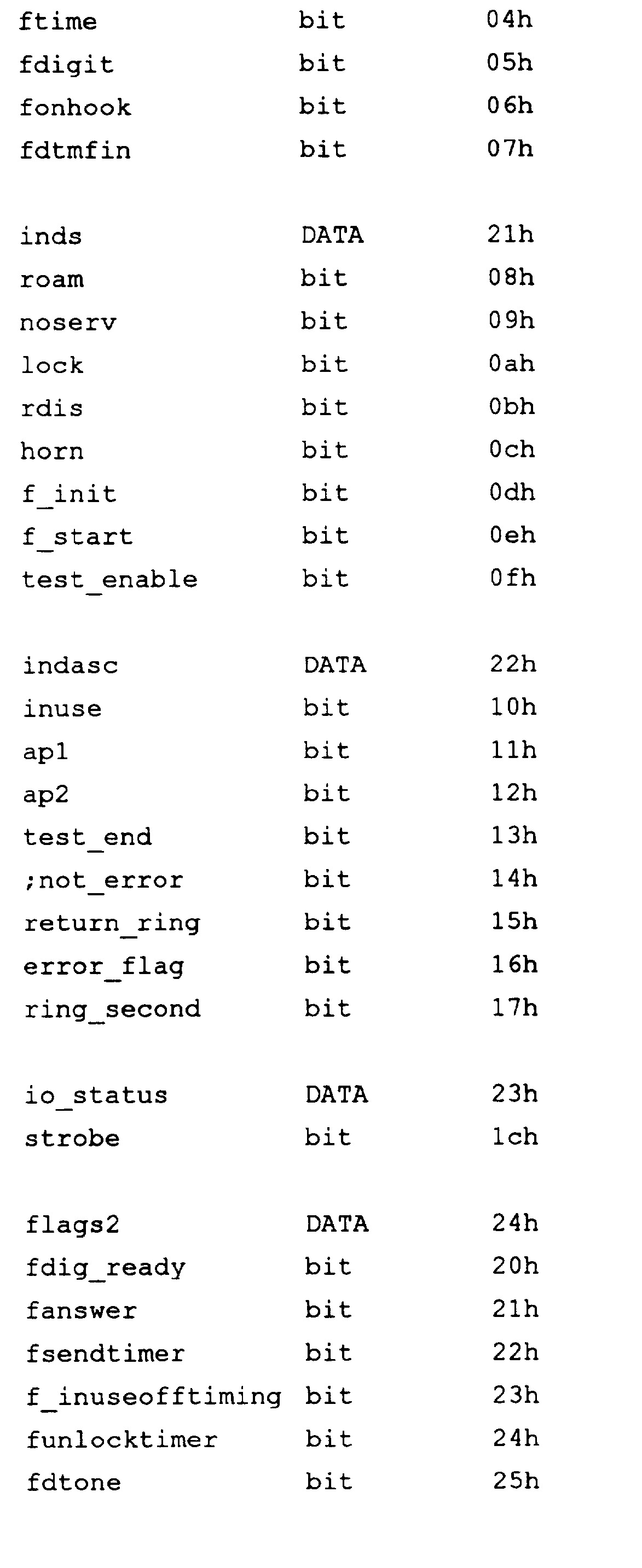

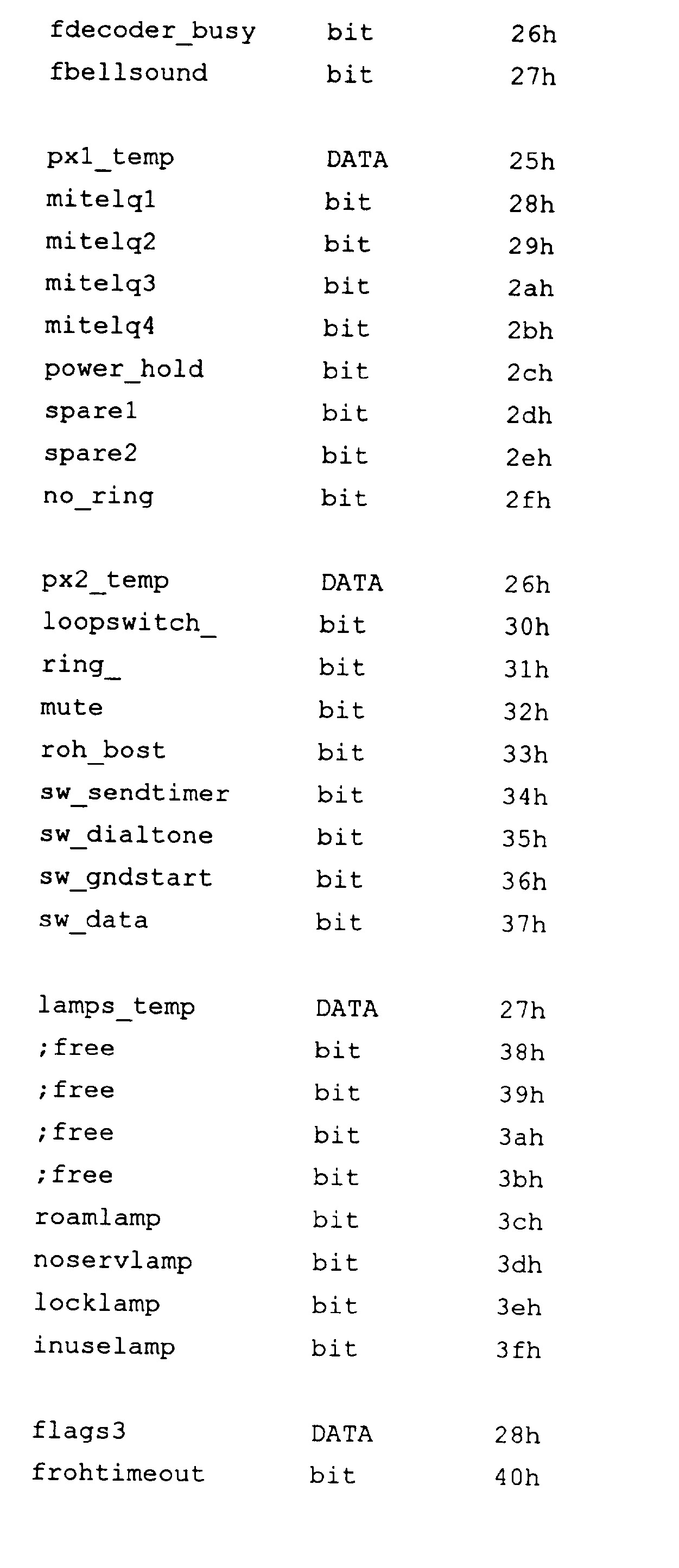

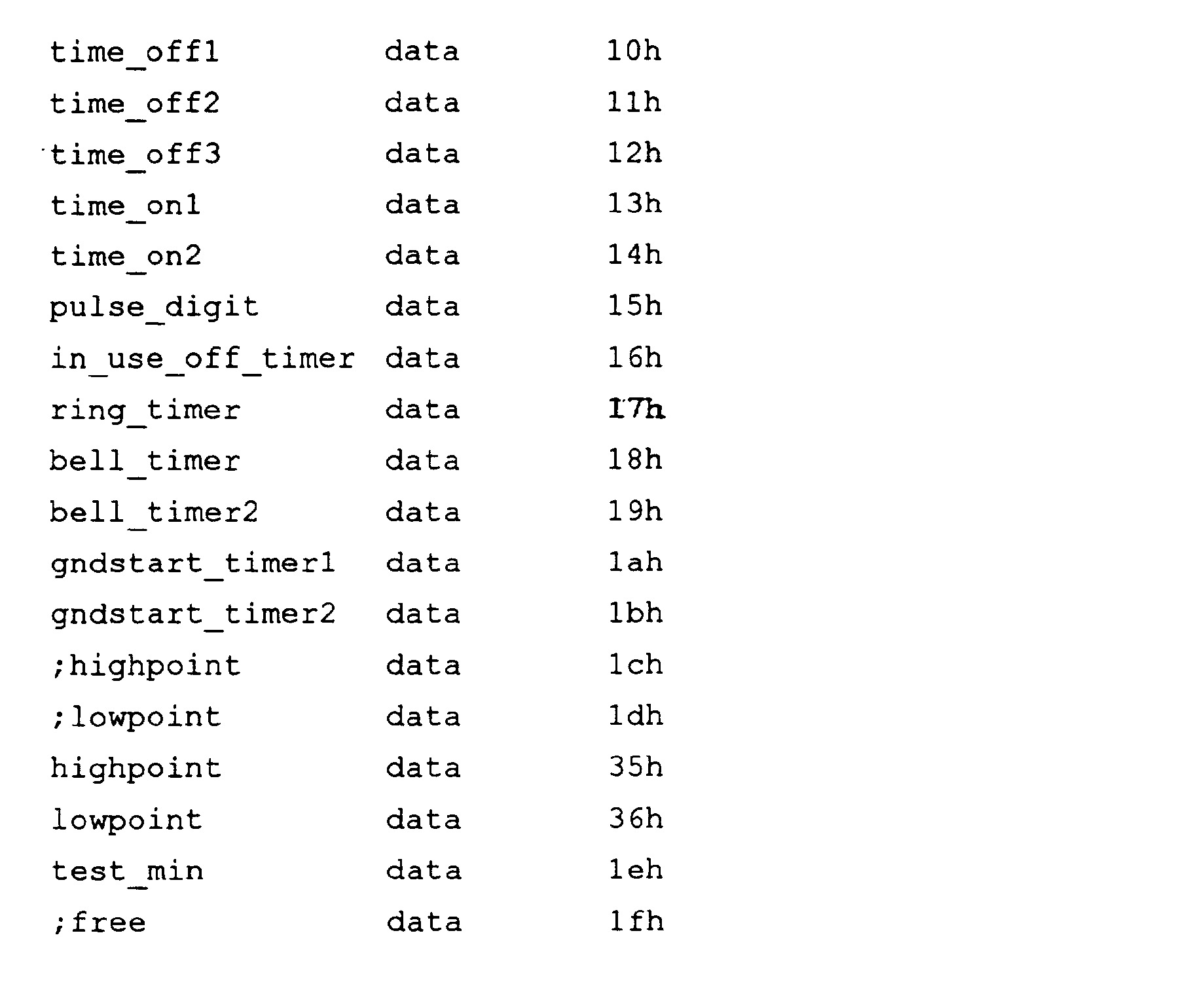

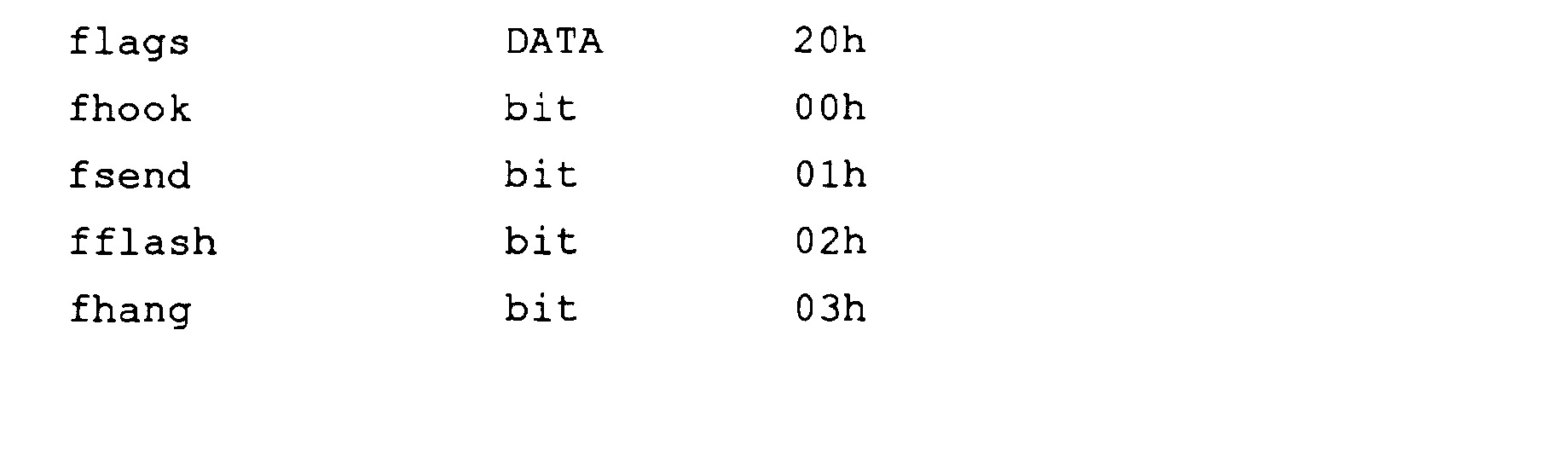

[0051] ; atminties zona nuo 20h iki 29h naudojama pagrindiniame modulyje
[0052]
[0053] ; b) Pakeisti rakto sovi OKI ir inicijuoti Motorola ; c) Paleisti rdbus programą Audiovox indikatoriams nuskaityti ; d) Stebėti Audiovox CTX - 3100A signalus ir juos nustatyti
[0054] ; b) Pakeisti rakto sovi OKI ir inicijuoti Motorola ; c) Paleisti rdbus programą Audiovox indikatoriams nuskaityti ; d) Stebėti Audiovox CTX - 3100A signalus ir juos nustatyti
[0055] ; a) Paleisti rdbus programą Audiovox indikatoriams nuskaityti ; b) Stebėti Audiovox CTX - 3100A signalus ir juos nustatyti
[0056] /

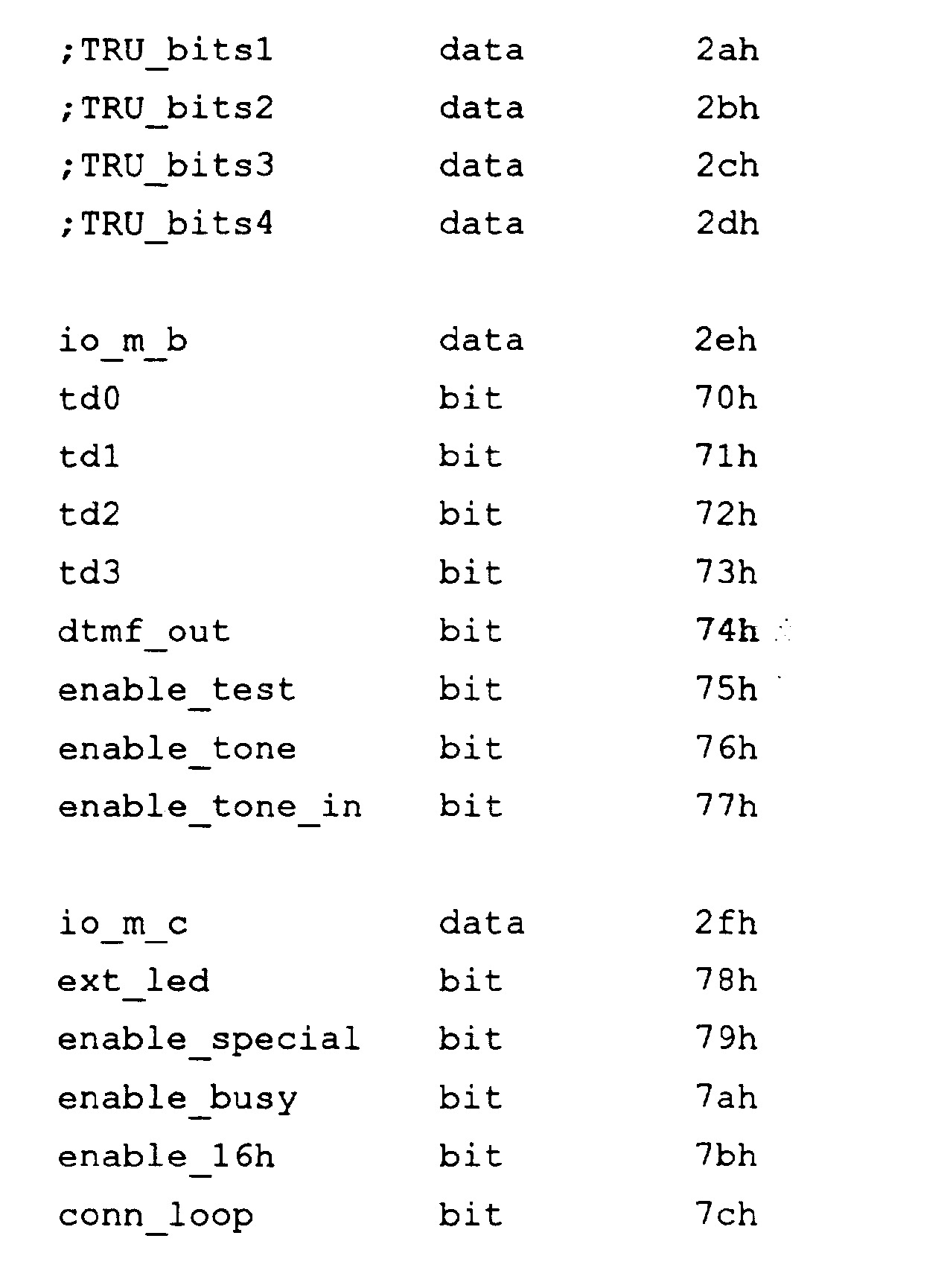

[0057] ; Atmintis 2ah - 2dh rezervuota TRU moduliams r
[0058]
[0059] t

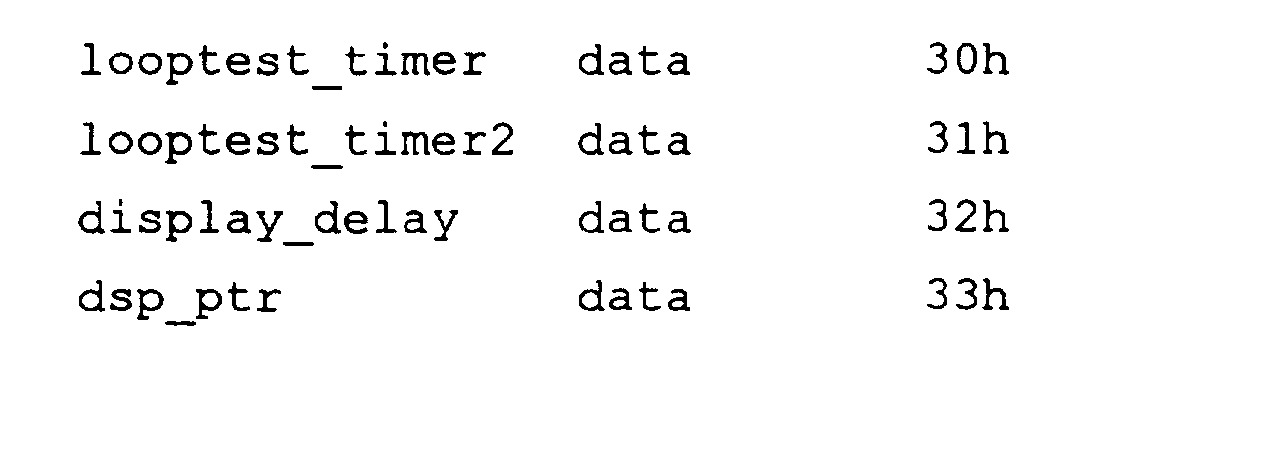

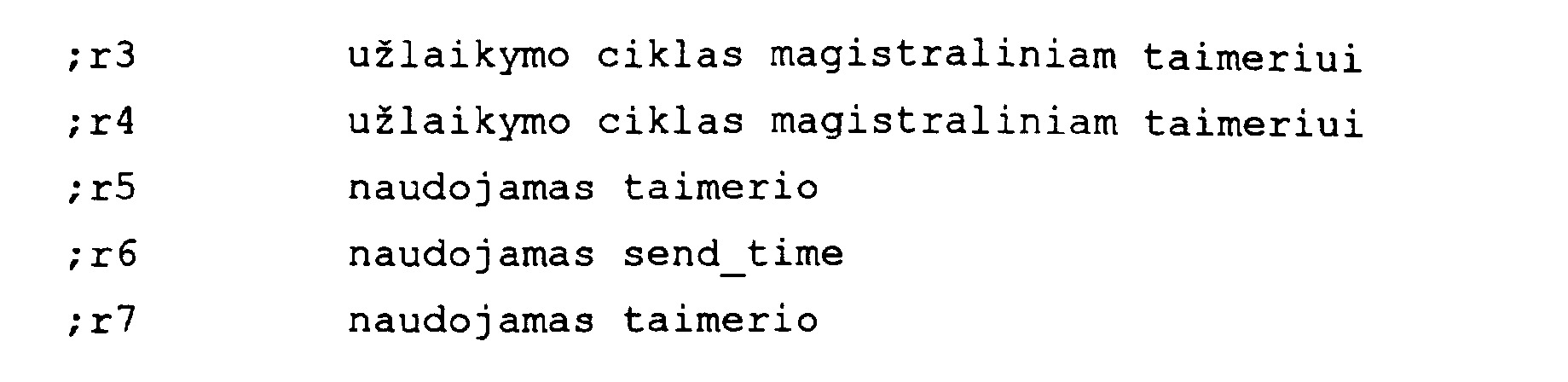

[0060] ; kiti vidiniai kintamieji
[0061]
[0062] /

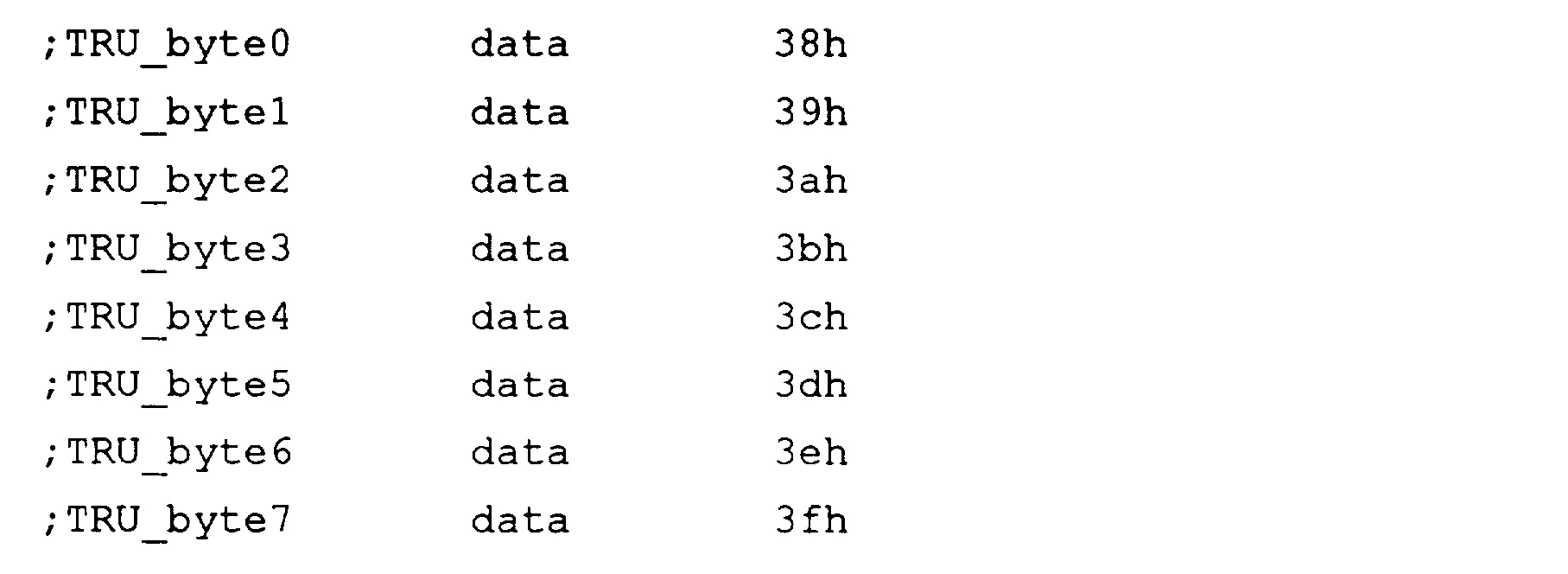

[0063] ; sekantys baitai rezervuoti TRU moduliams kaip DATA
[0064]
[0065] t

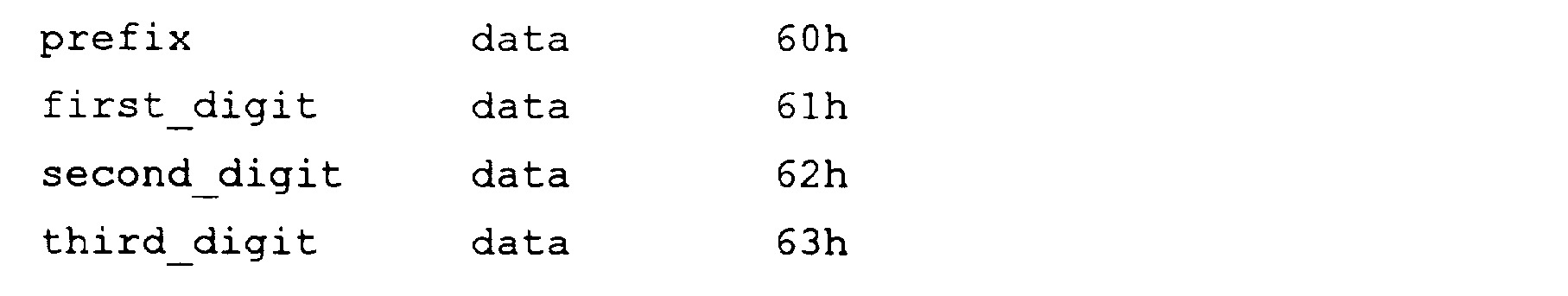

[0066] ; skambinimo skaičiai laikomi 60h - 7fh kartu su SND kodu
[0067]
[0068] /

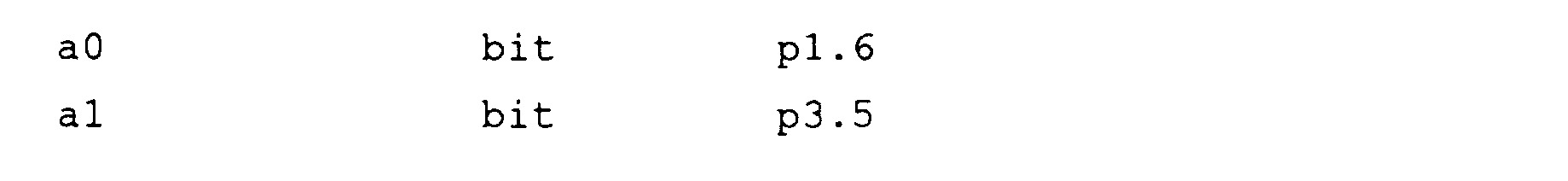

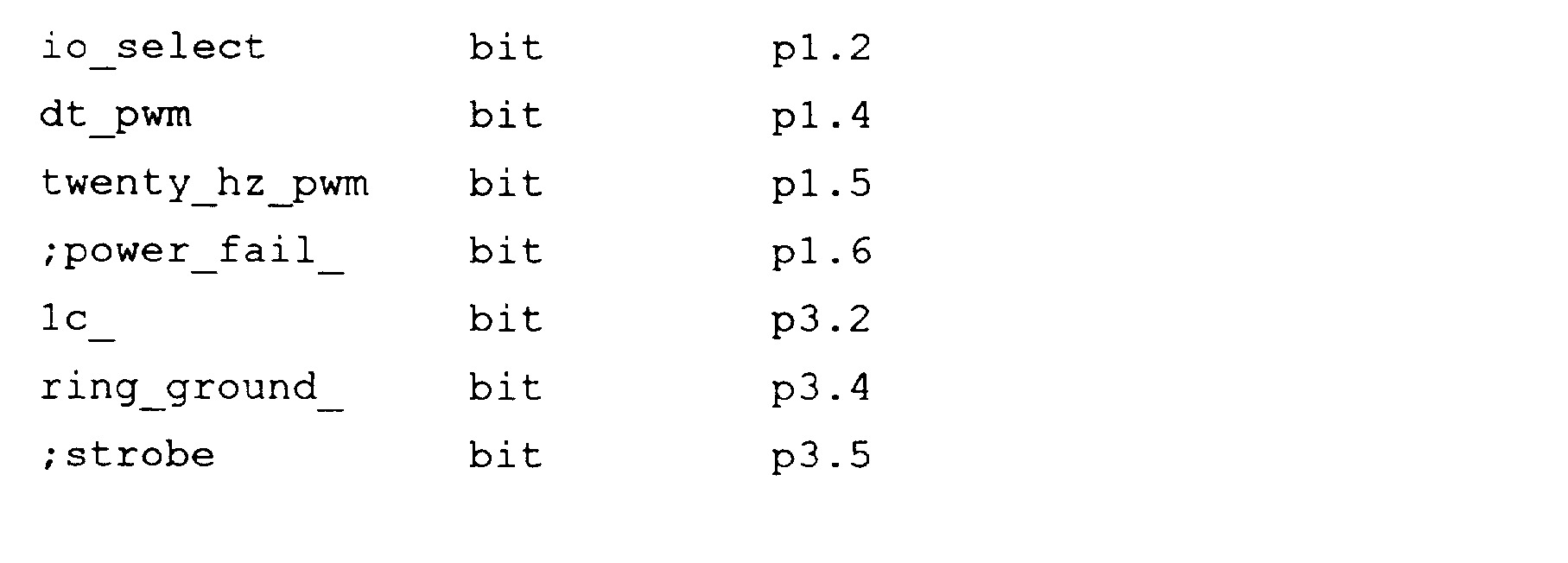

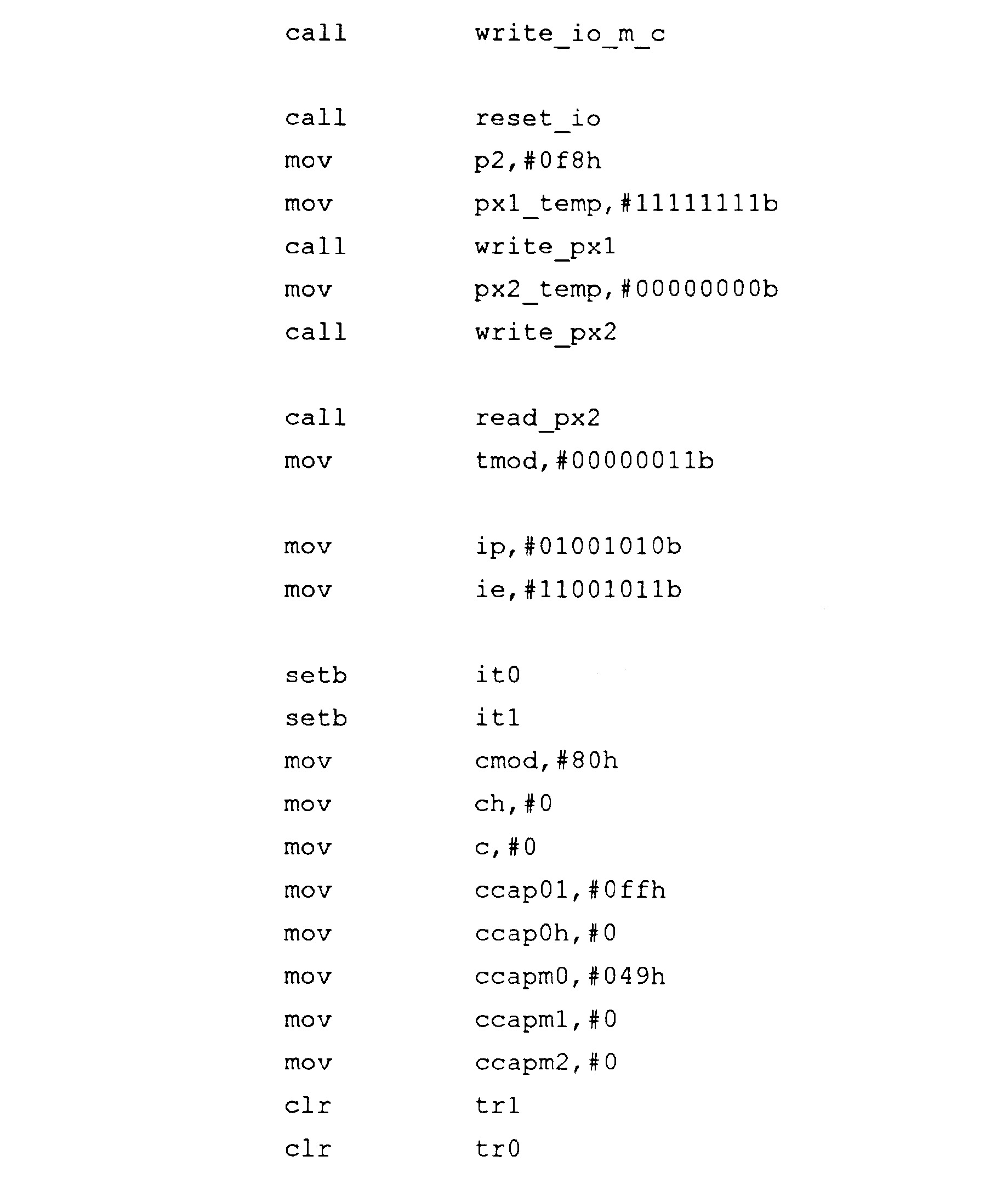

[0069] ; 8051 portu 1 ir 3 nustatymai
[0070] t

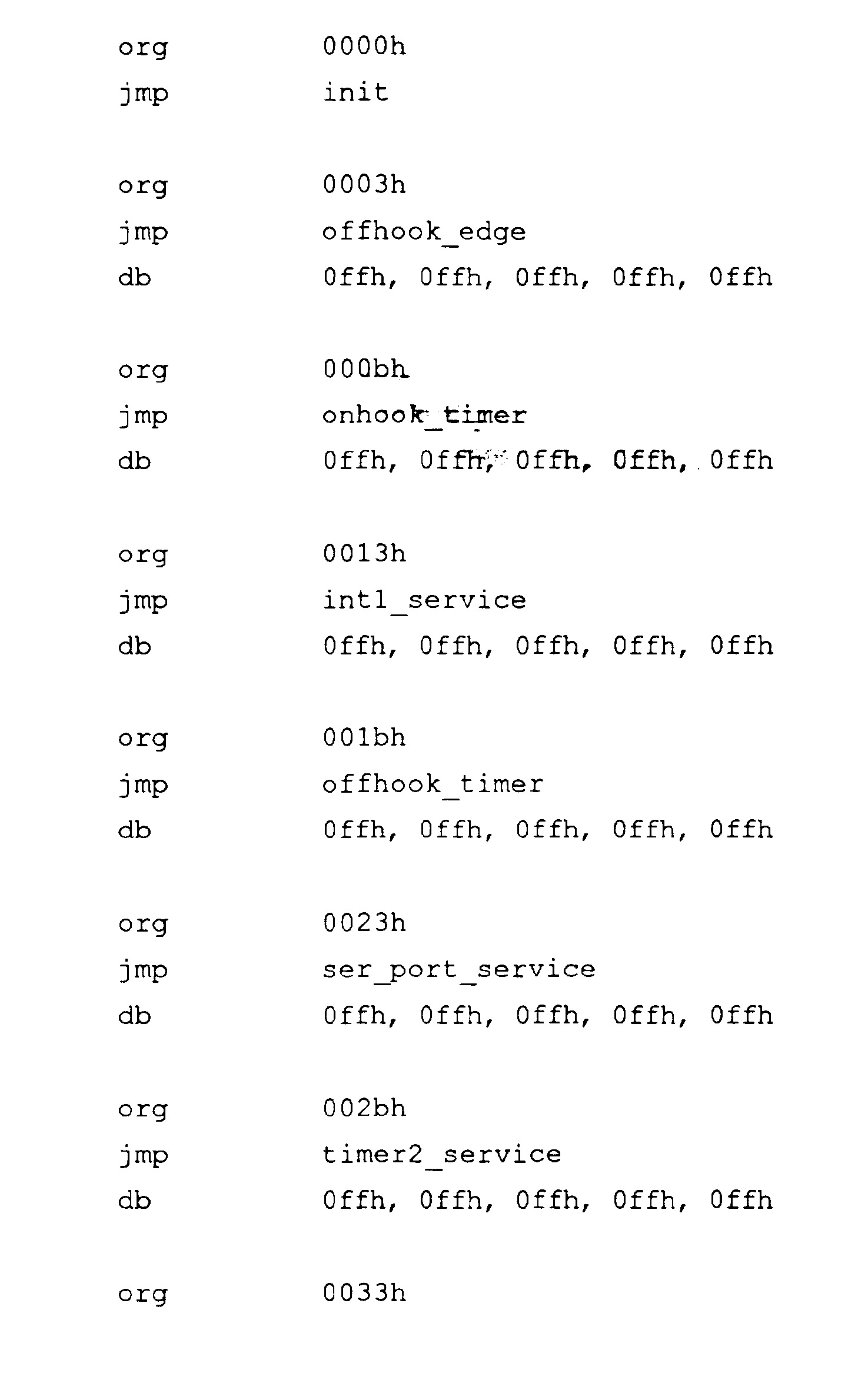

[0071]
[0072] t
[0073] ; įtampos padavimo įėjimas bei pertraukimo vektorių apdorojimas
[0074]

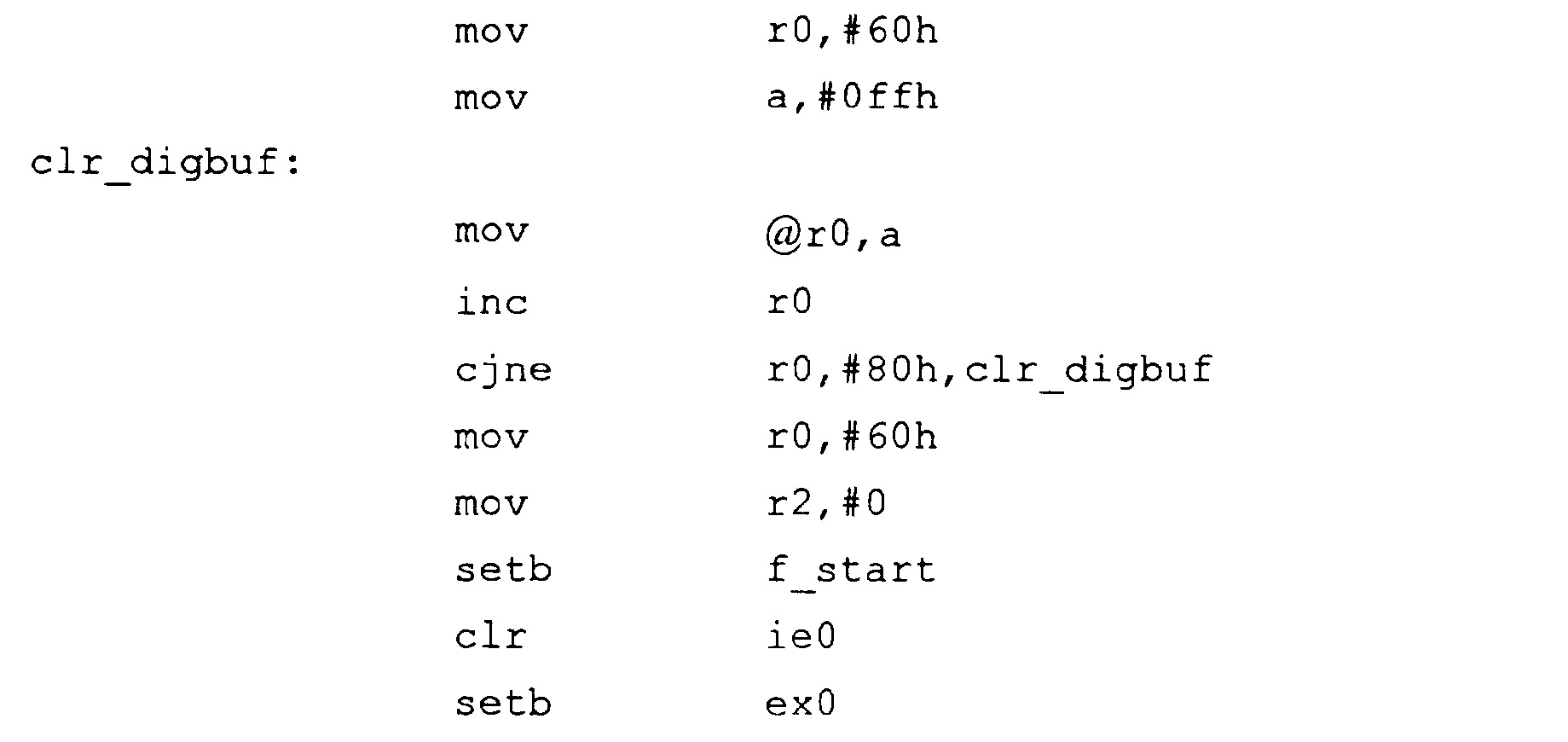

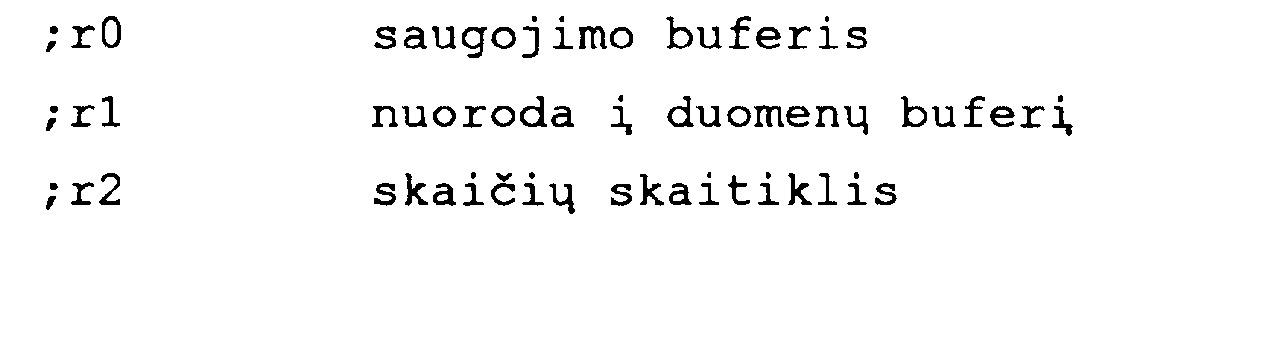

[0075] ; 1 skaičių buferio pradžia, ir išvalyti R2 (skambinimo skaičių) ; skaitiklis
[0076]
[0077] t

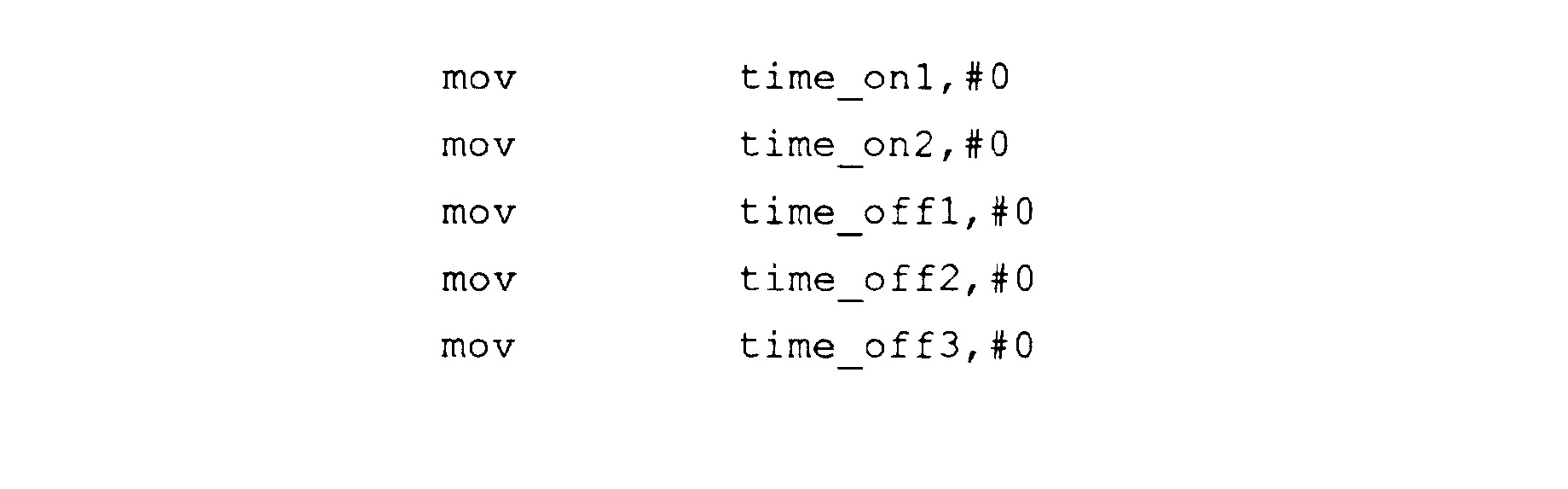

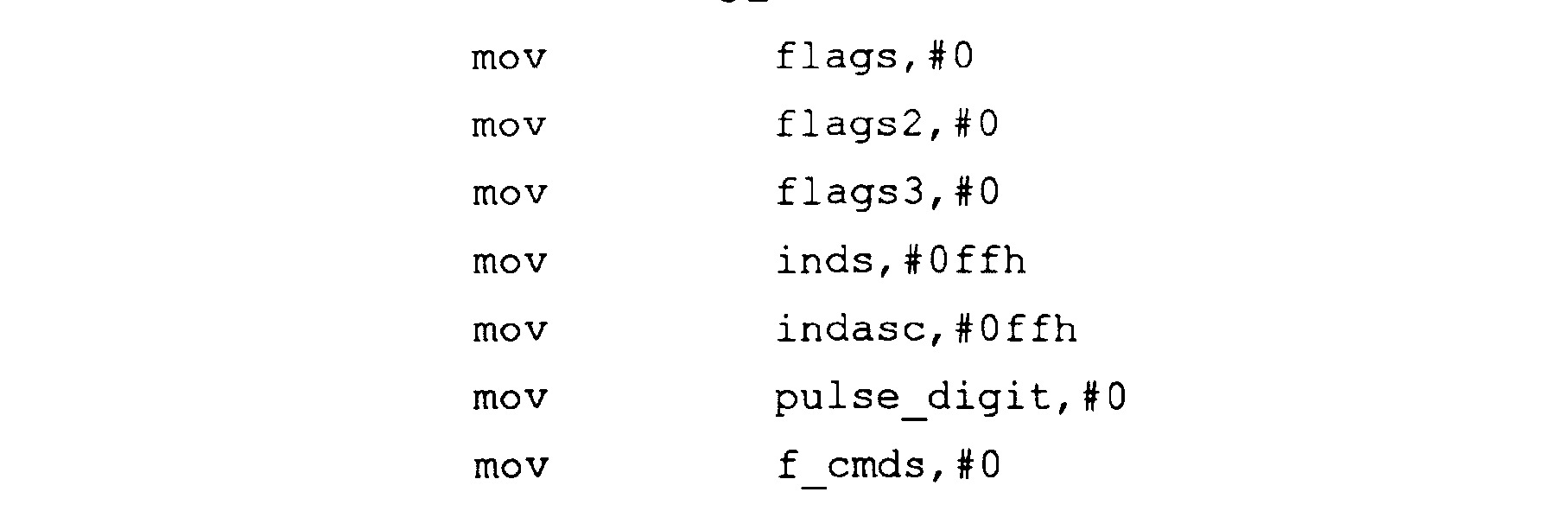

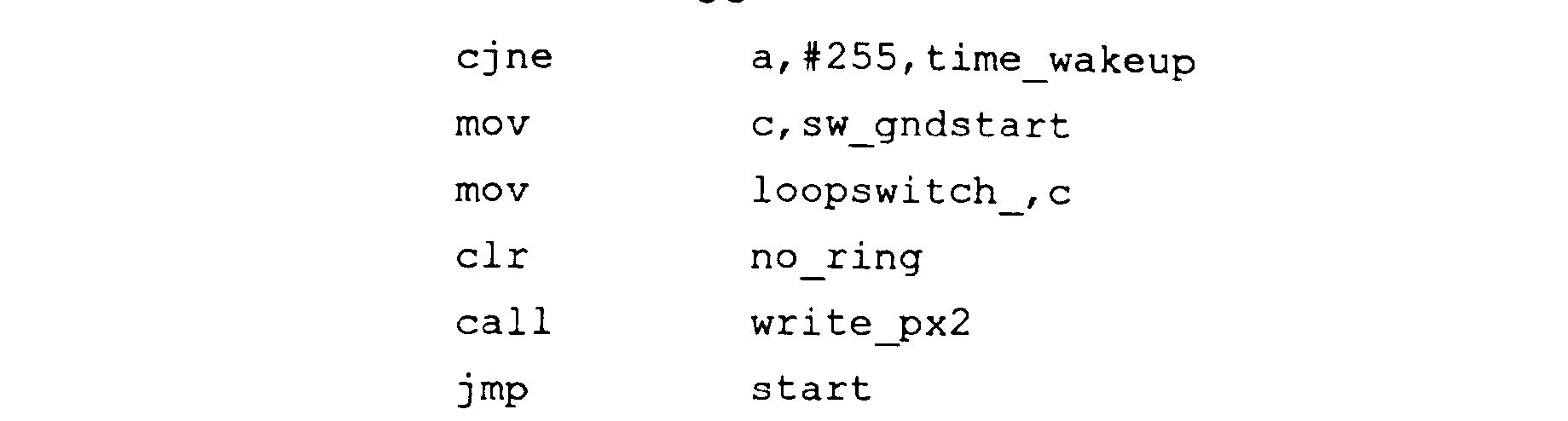

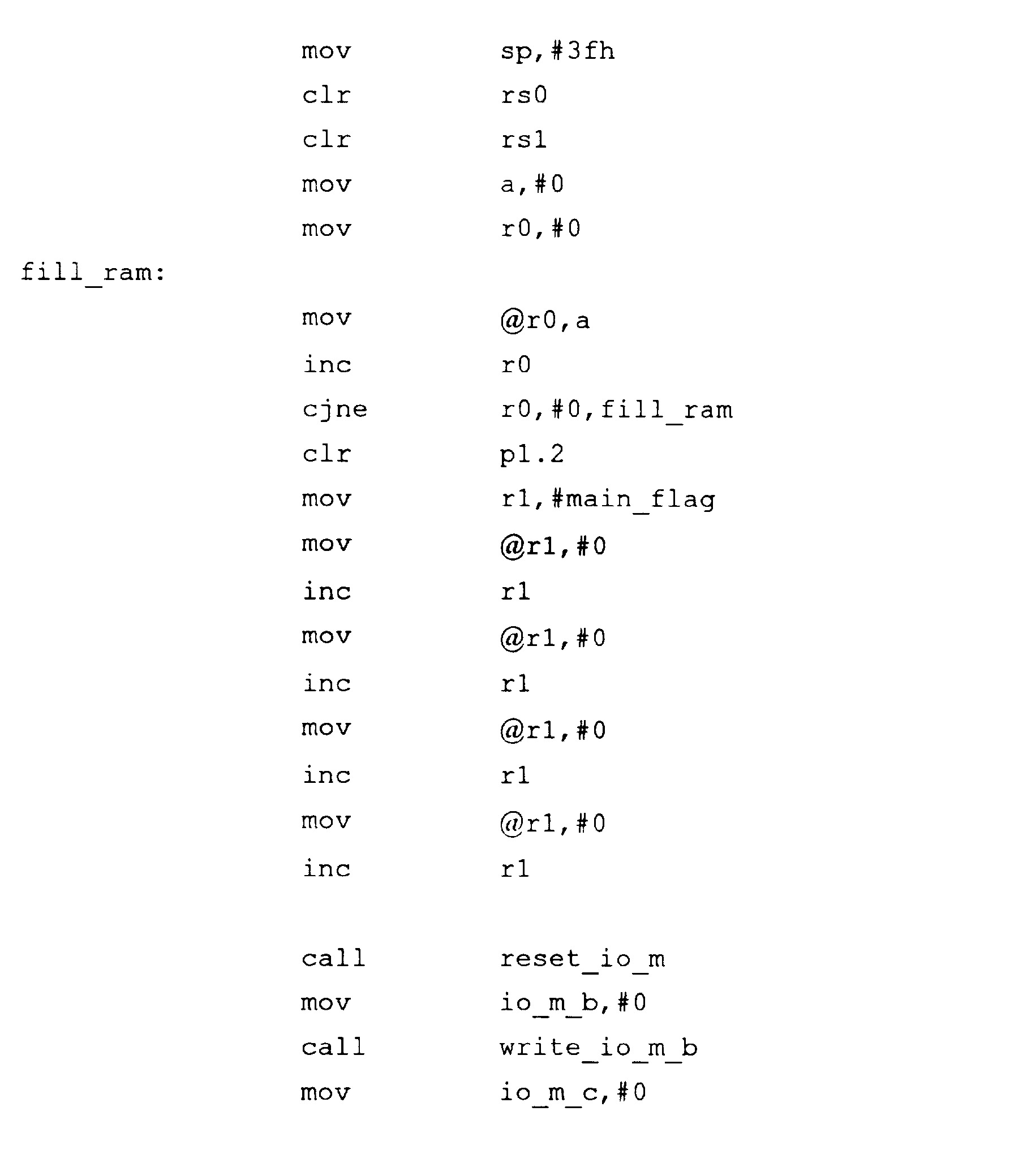

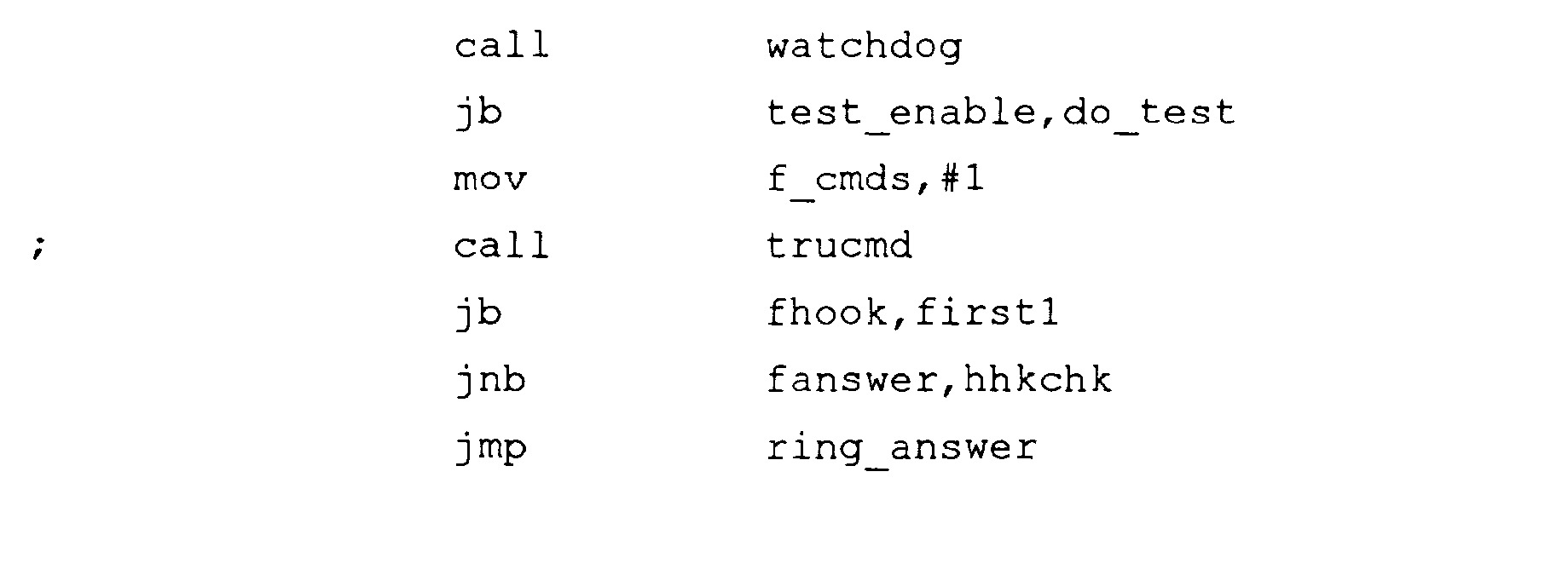

[0078] ; startas ir įėjimo taškas
[0079] t
[0080] start:
[0081]
[0082] ret

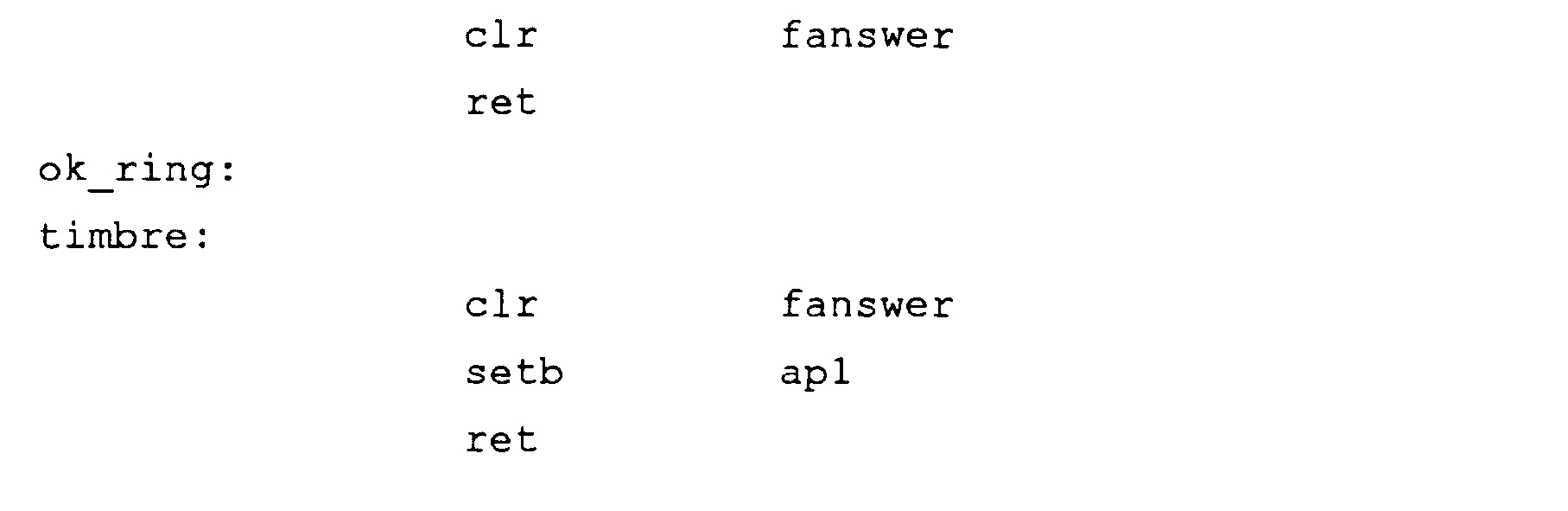

[0083] ; atsakyti i, skambuti,

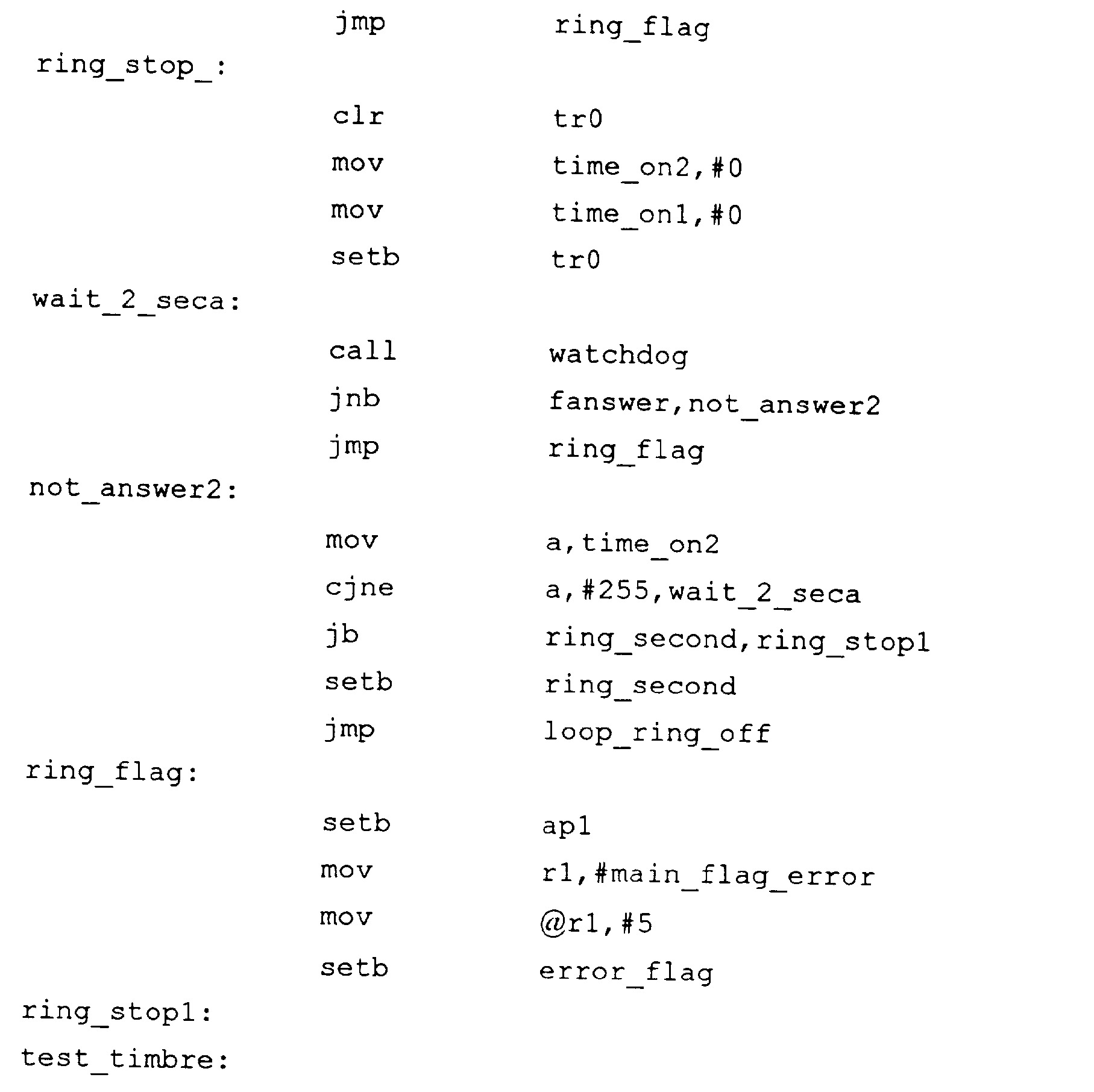

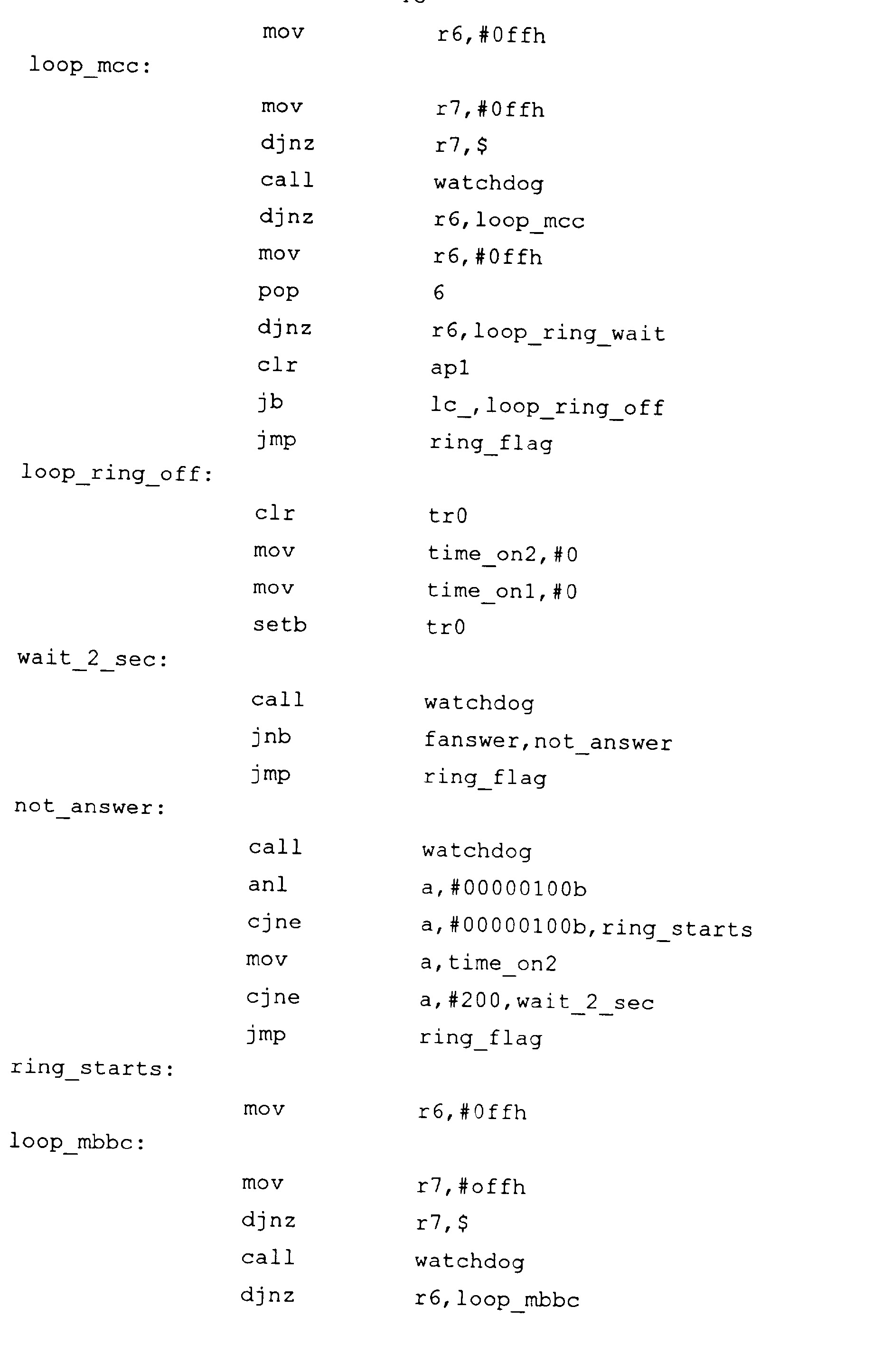

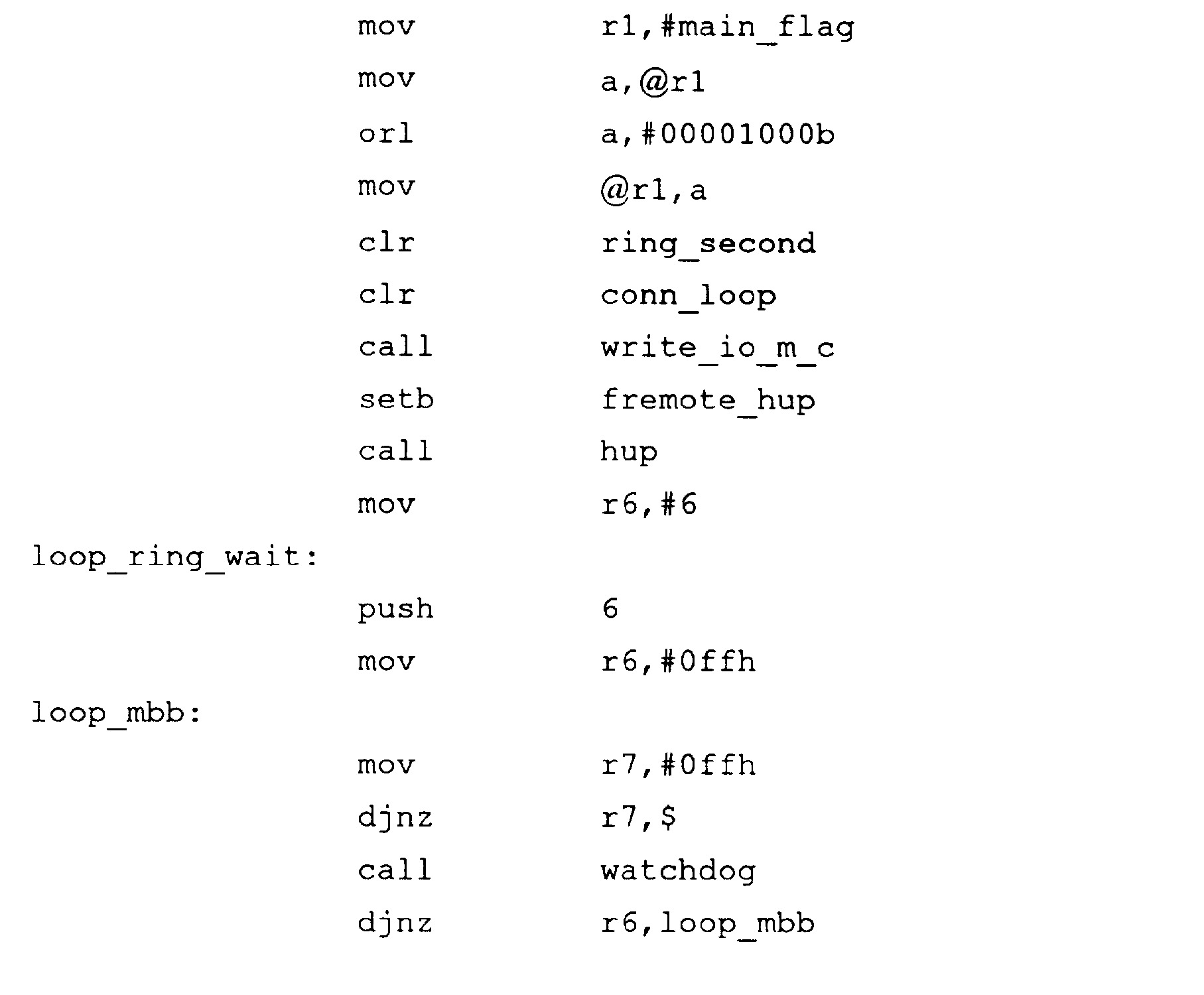

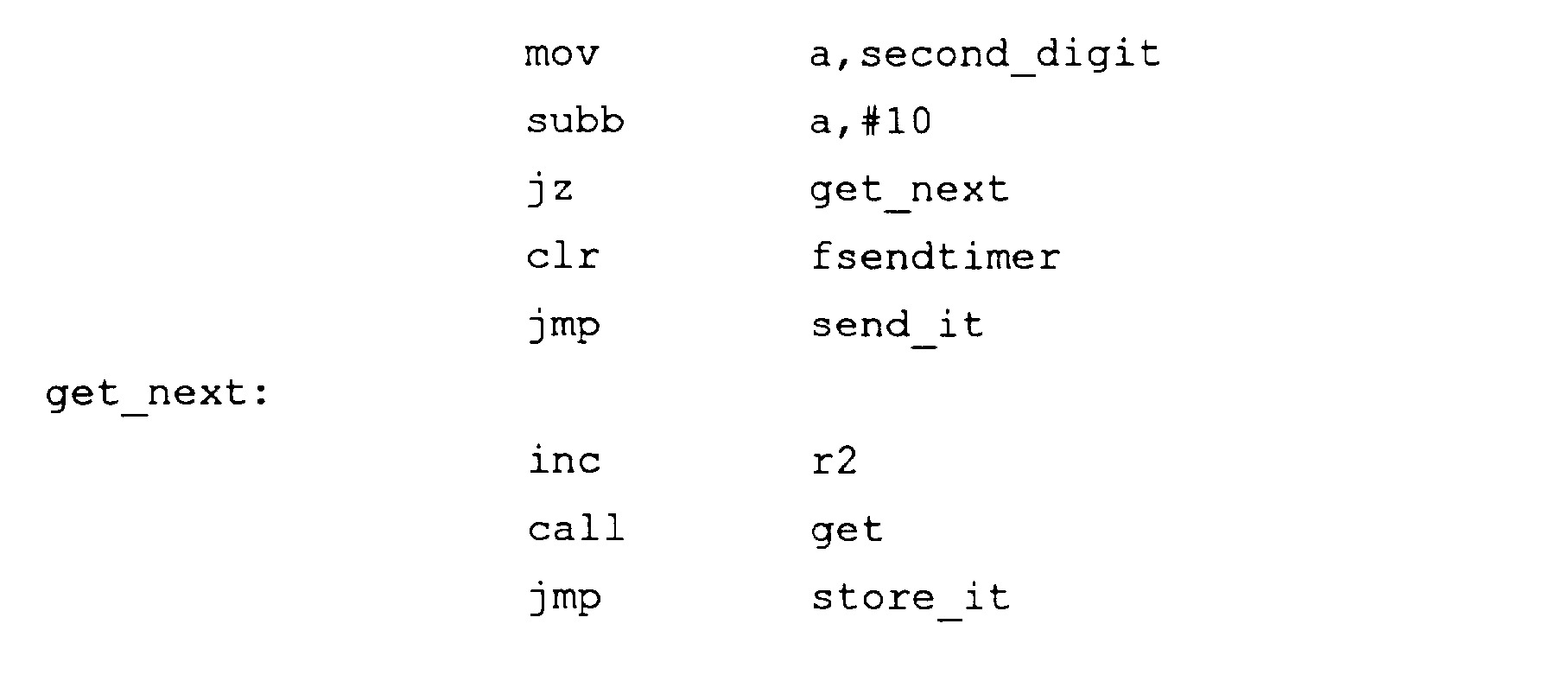

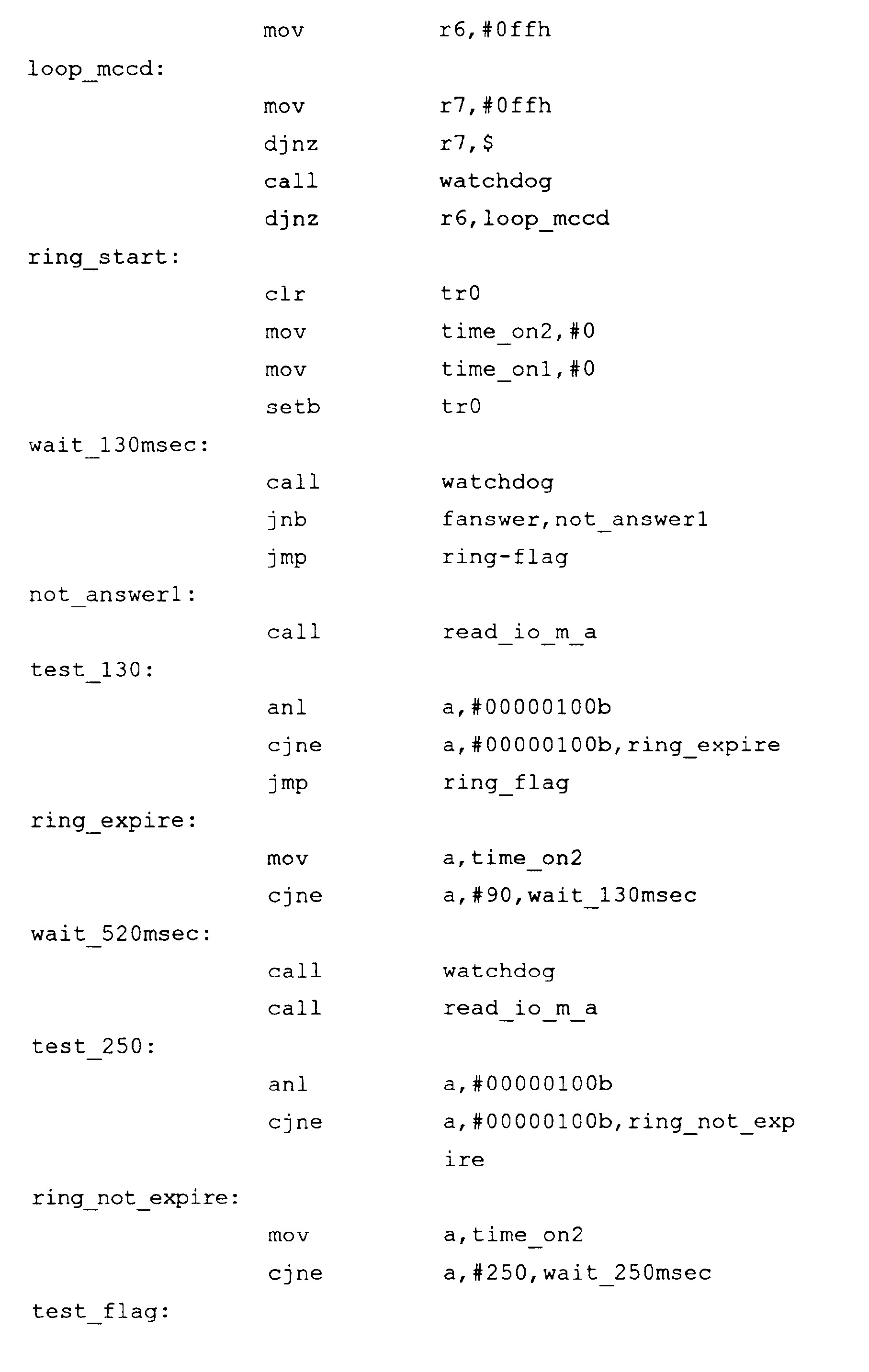

[0084] start_ring_ans_test:
[0085]

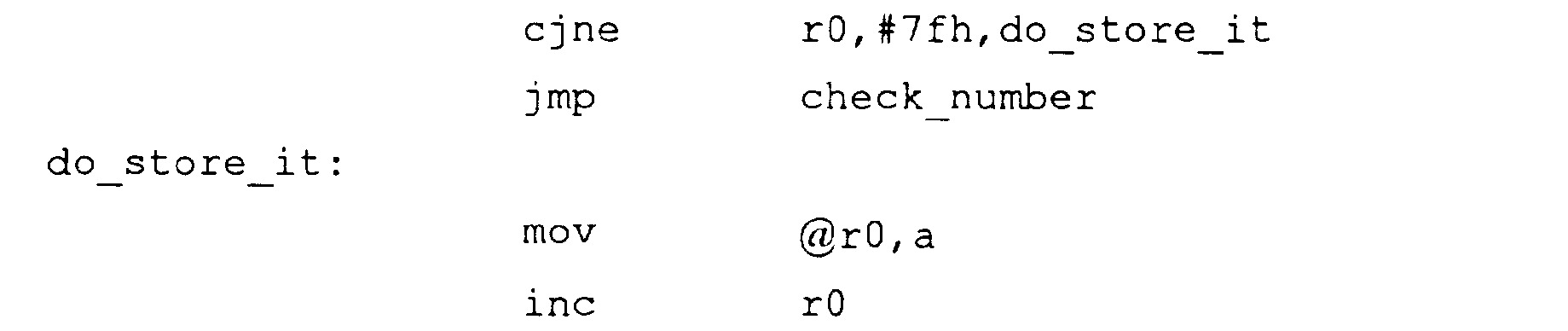

[0086] ; išsaugoti skaičių ir gauti kitą
[0087]

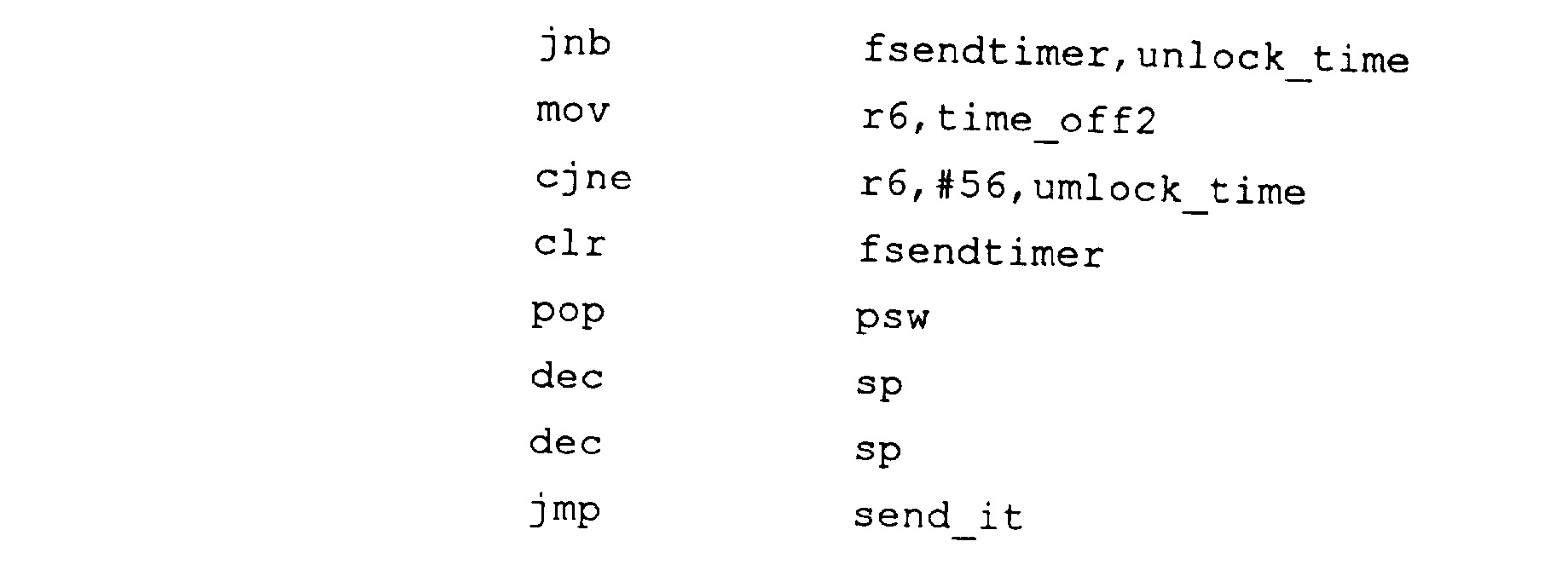

[0088] r
[0089] r

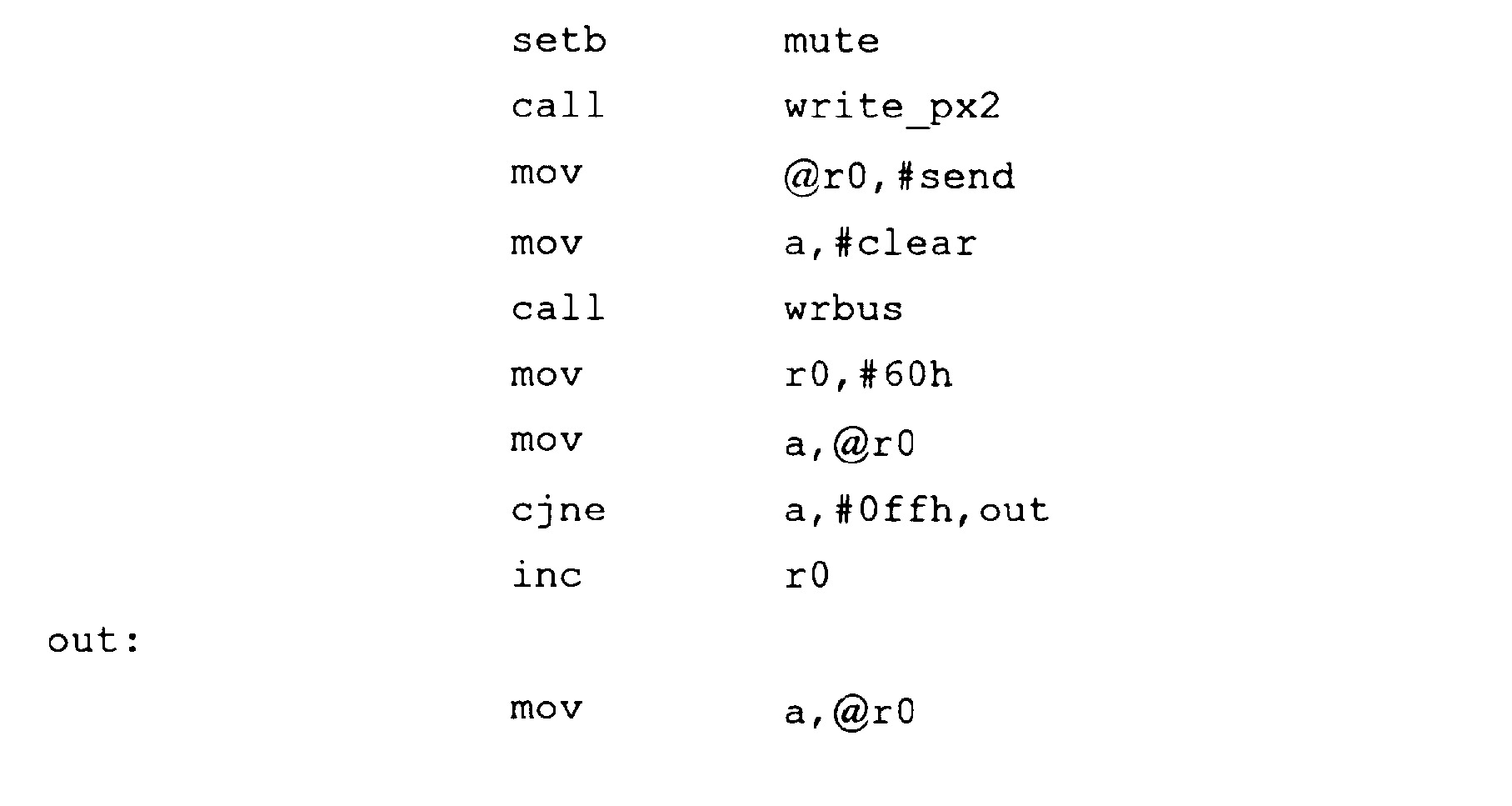

[0090] /patikrinti TRU ir baigti darbą, jei atblokavimo kodas neįvestas send_it:
[0091]
[0092] ; pasiųsti skambinimo numeri,
[0093]
[0094] ; skambinimas padarytas, laukti kitų skaičių
[0095]
[0096] /

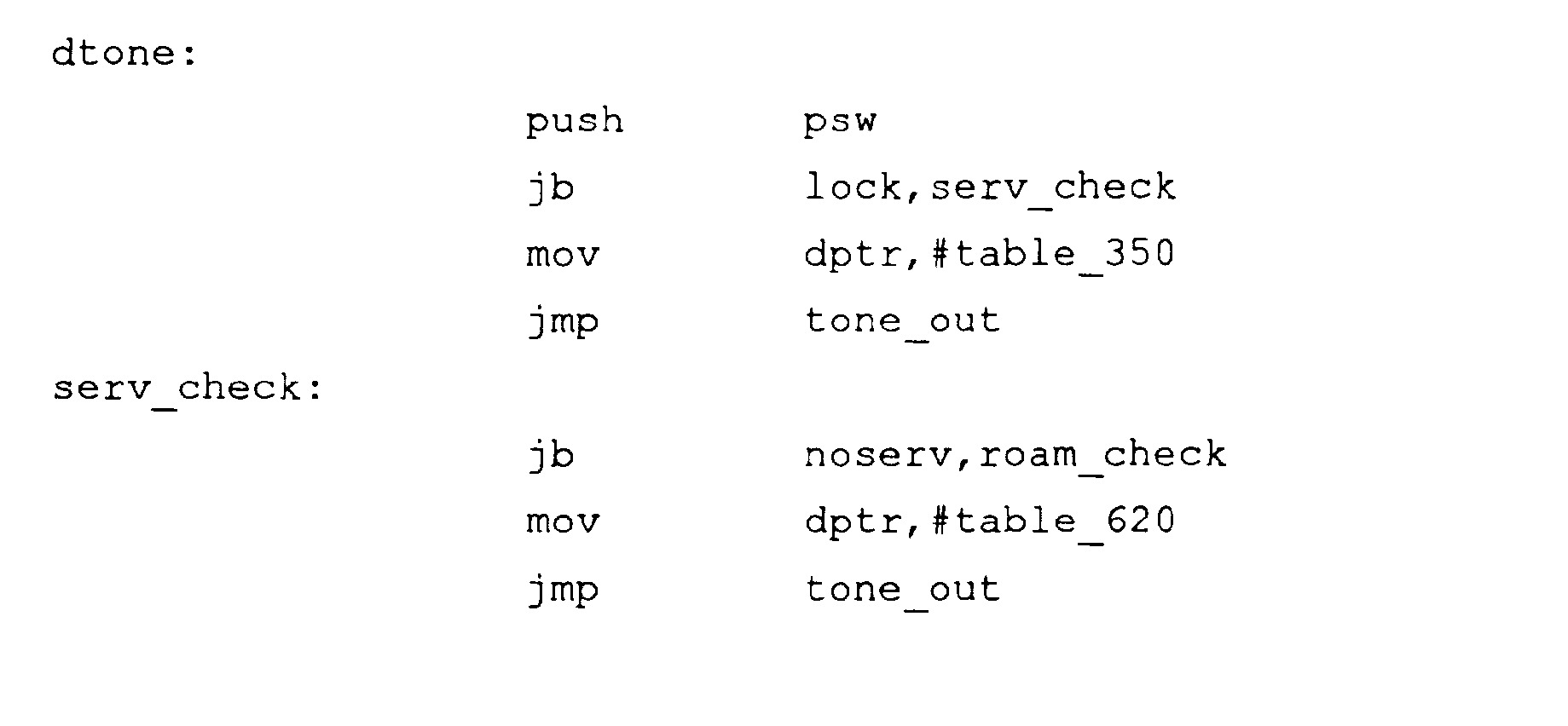

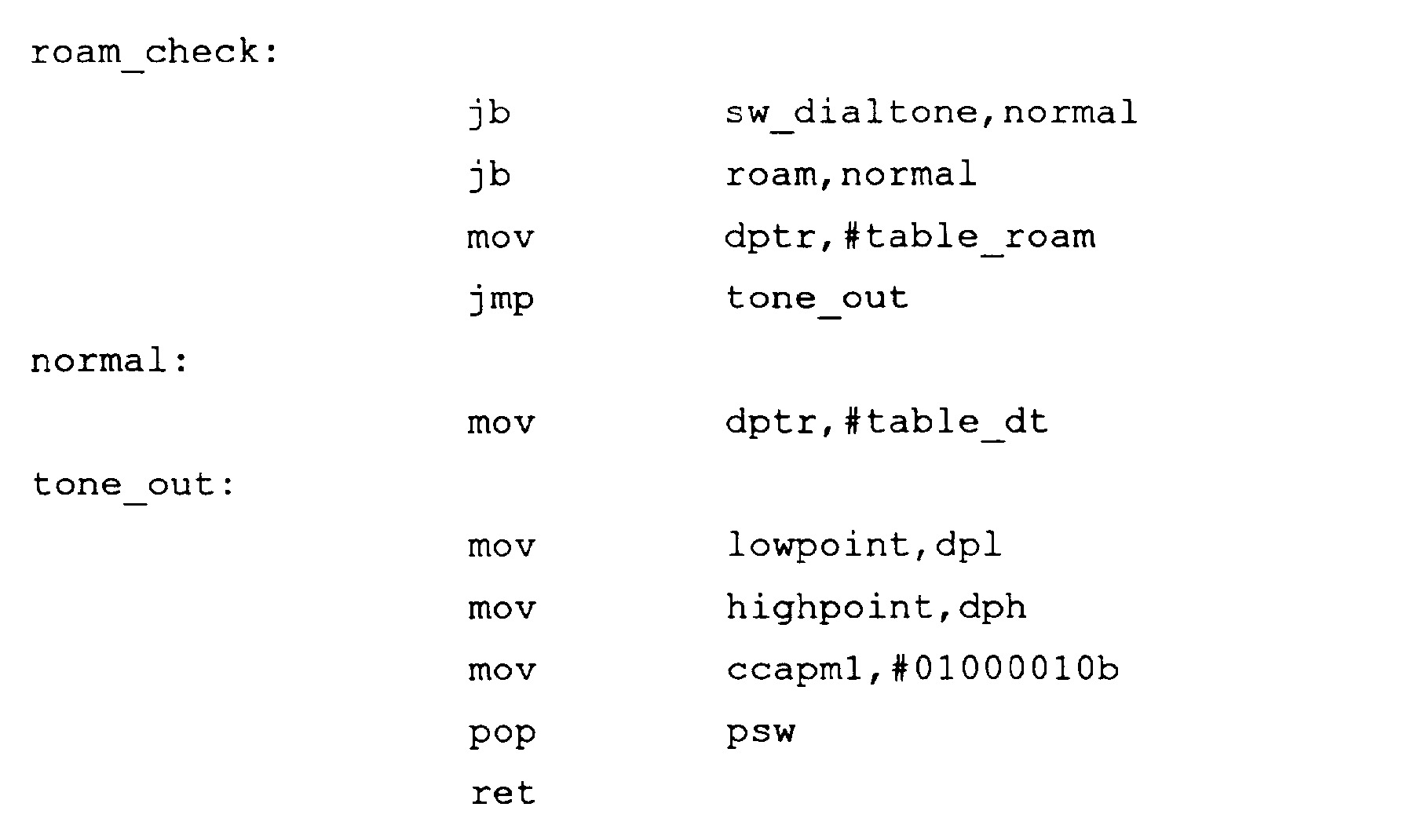

[0097] ; skambinimo tono generatorius
[0098] t
[0099] /generuojamas reikalingas tonas
[0100]
[0101] r
[0102] ; gauti skaičius iš klaviatūros /

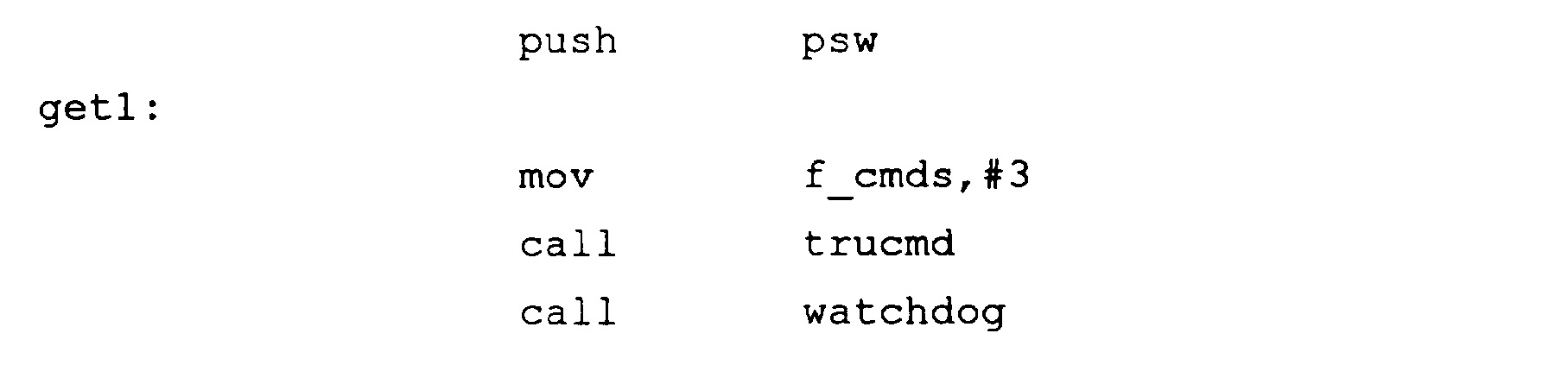

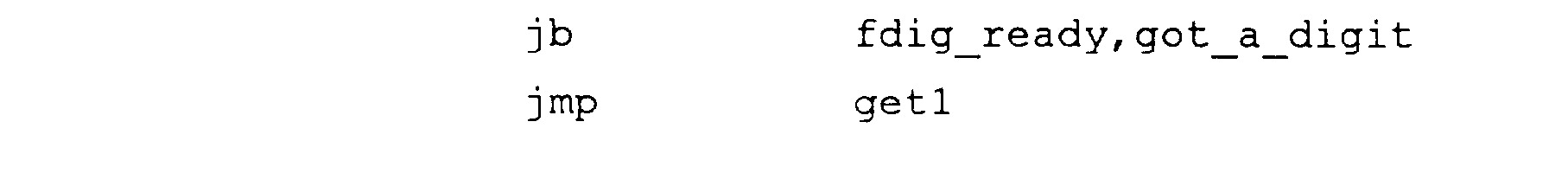

[0103] ; įvertinama gaunami skaičiai ir nustatymai get:
[0104]
[0105] ; laukti pulsinio režimo
[0106]
[0107] ; patikrinti nutraukimą
[0108]
[0109] ; patikrinti mirksėjimą
[0110]
[0111] ; generuoti SEND toną
[0112]
[0113] ; patikrinti surinkimo užlaikymą
[0114]

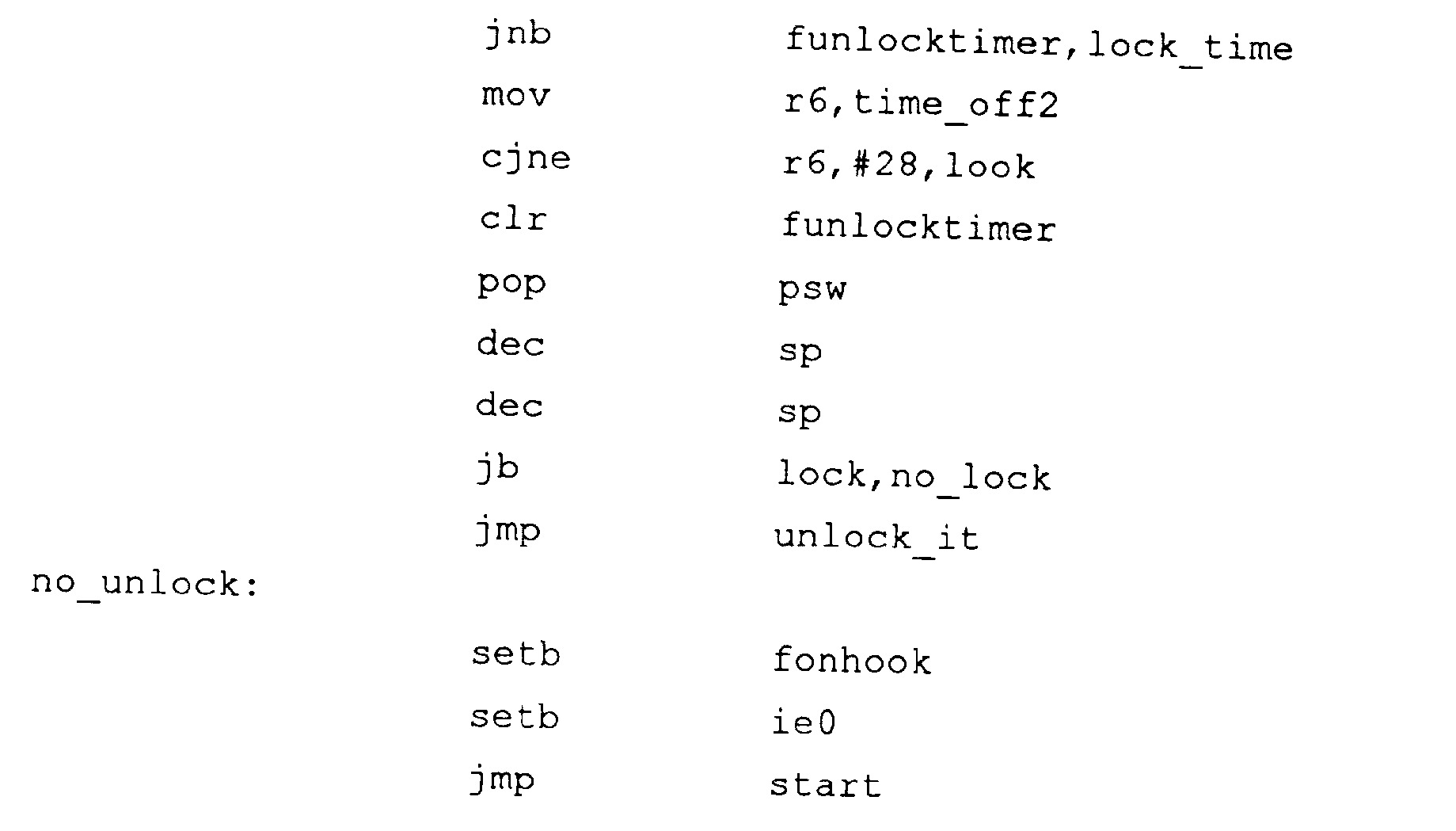

[0115] ; patikrinti atblokavimą
[0116]
[0117] ; gautas skaičius
[0118]

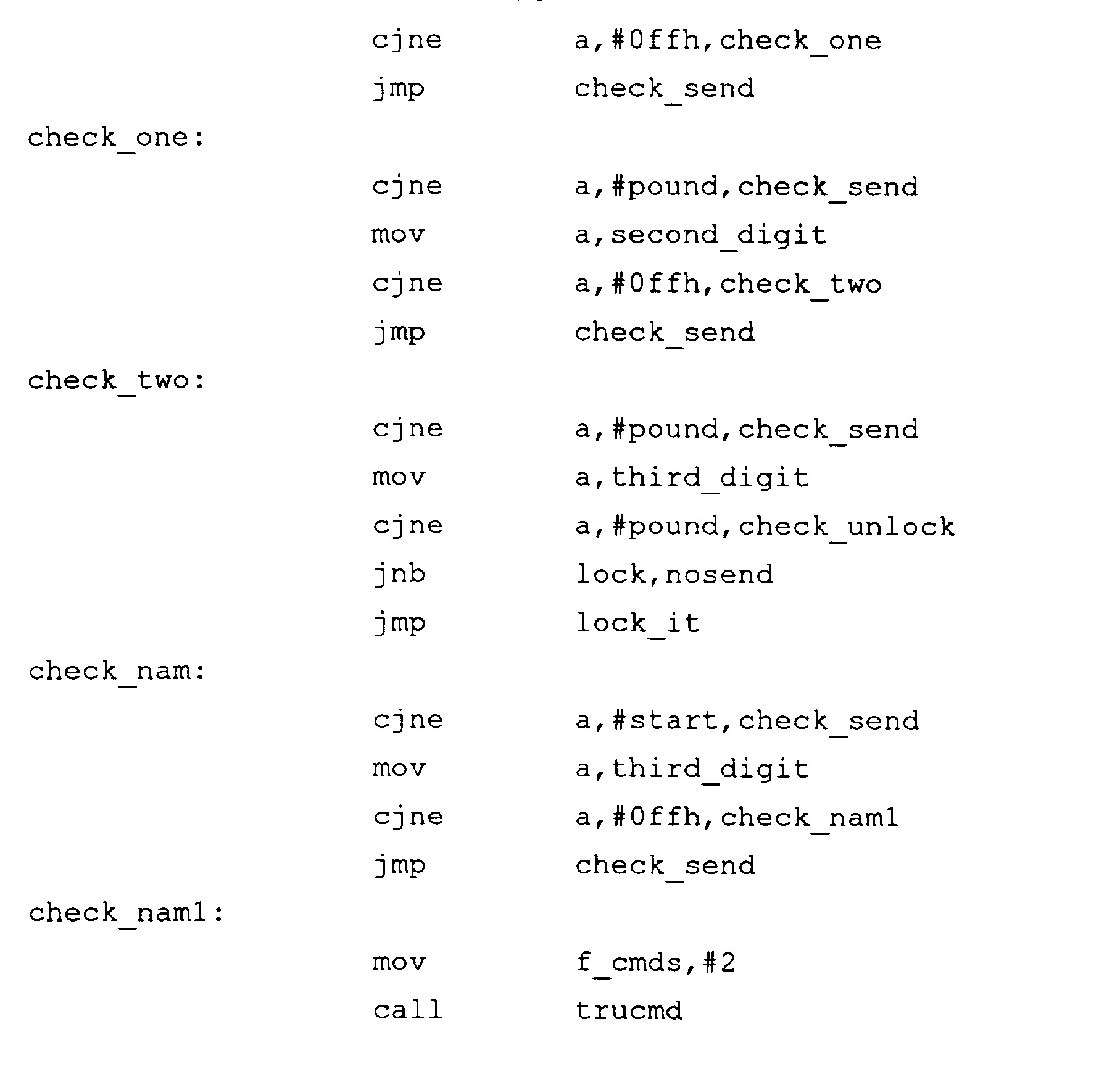

[0119] f

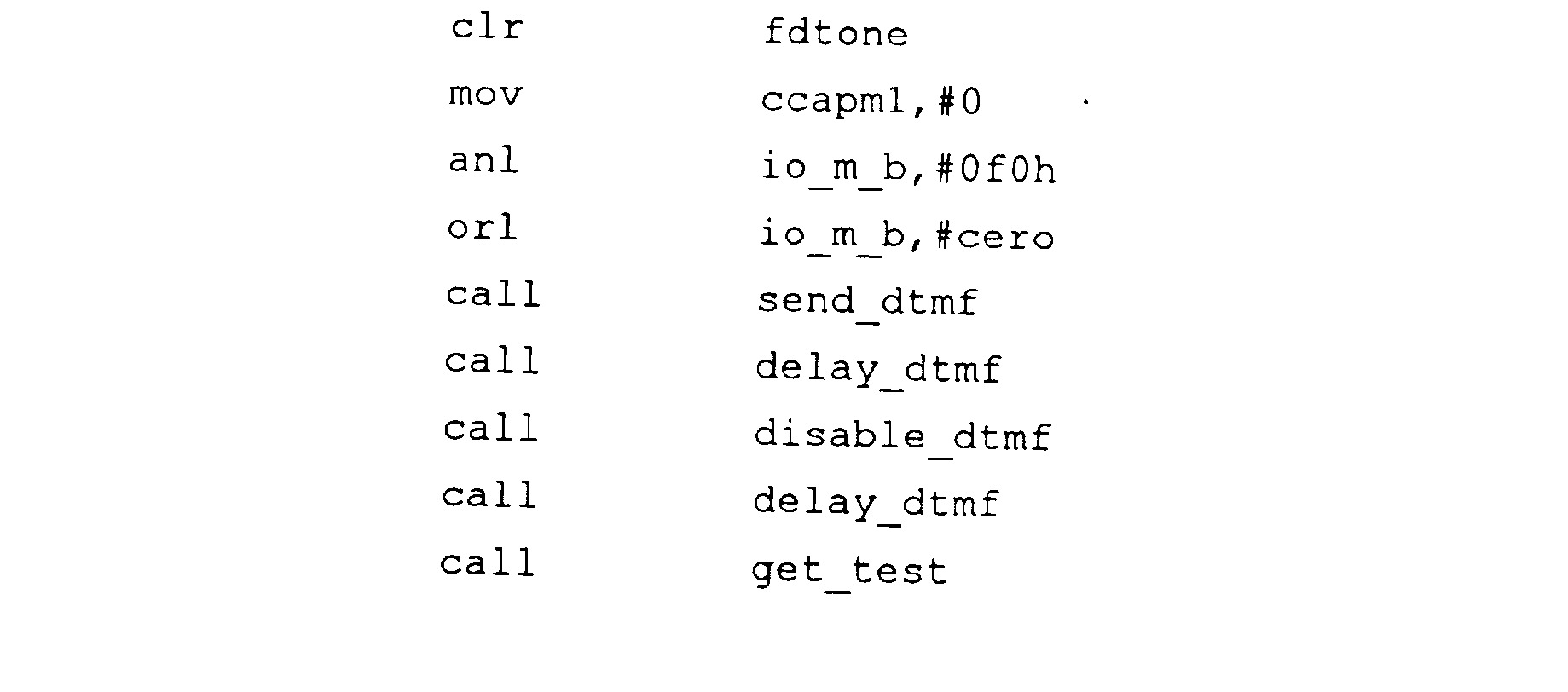

[0120] r
[0121] ; įvertinama gaunami skaičiai ir nustatymai

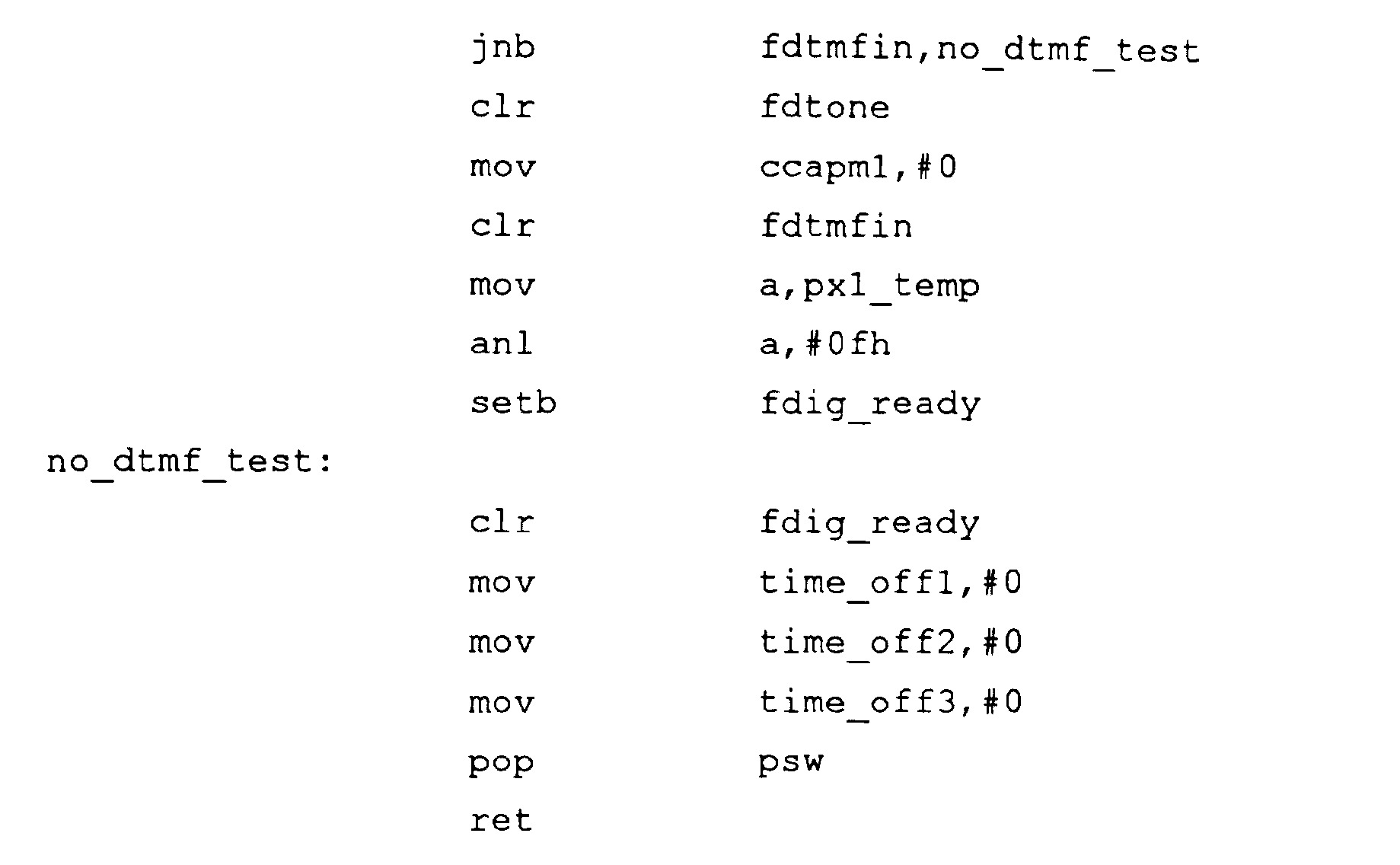

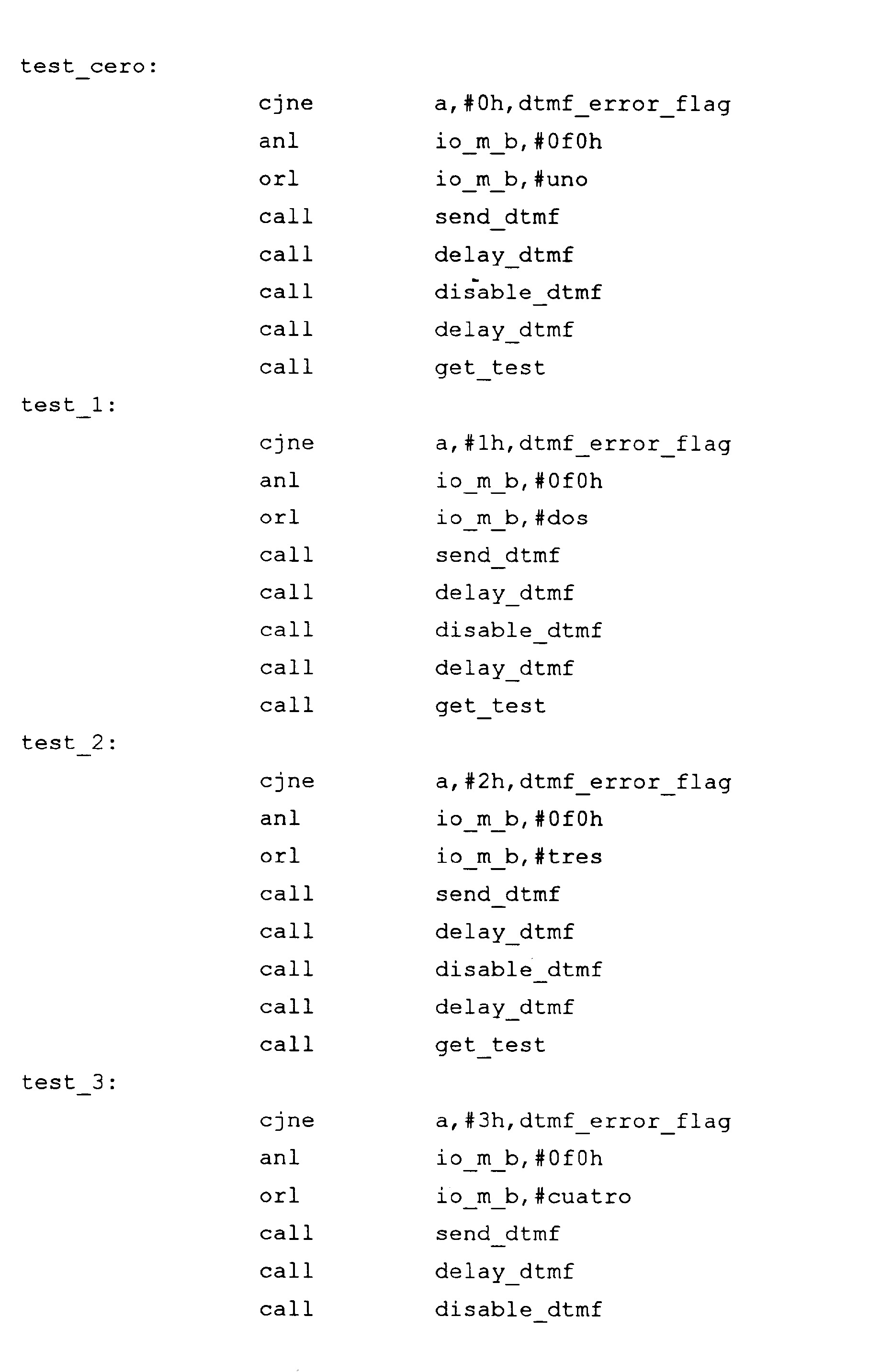

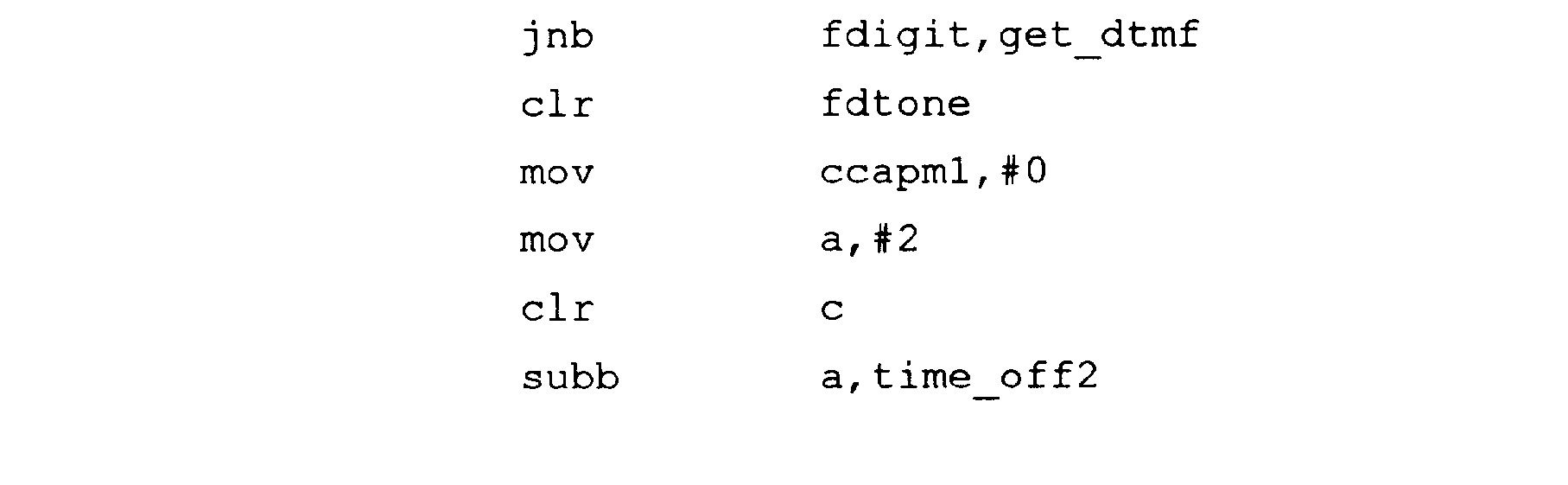

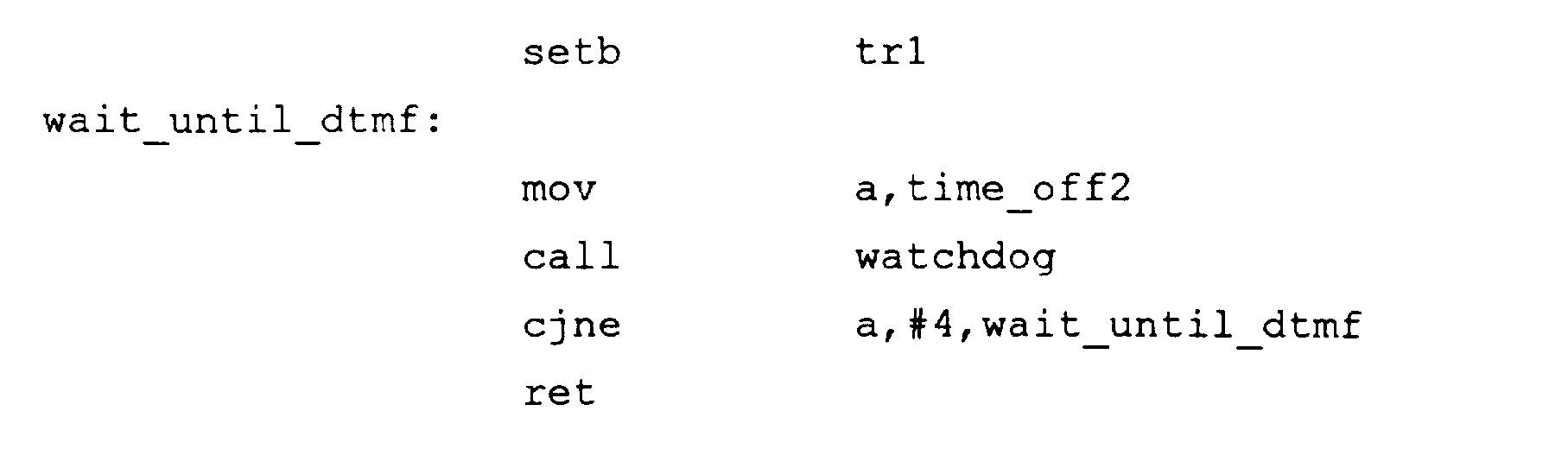

[0122] push psw get_dtmf_test:
[0123] ; pasiųsti skambinimo toną
[0124]
[0125] ; pasiųsti skambinimo toną

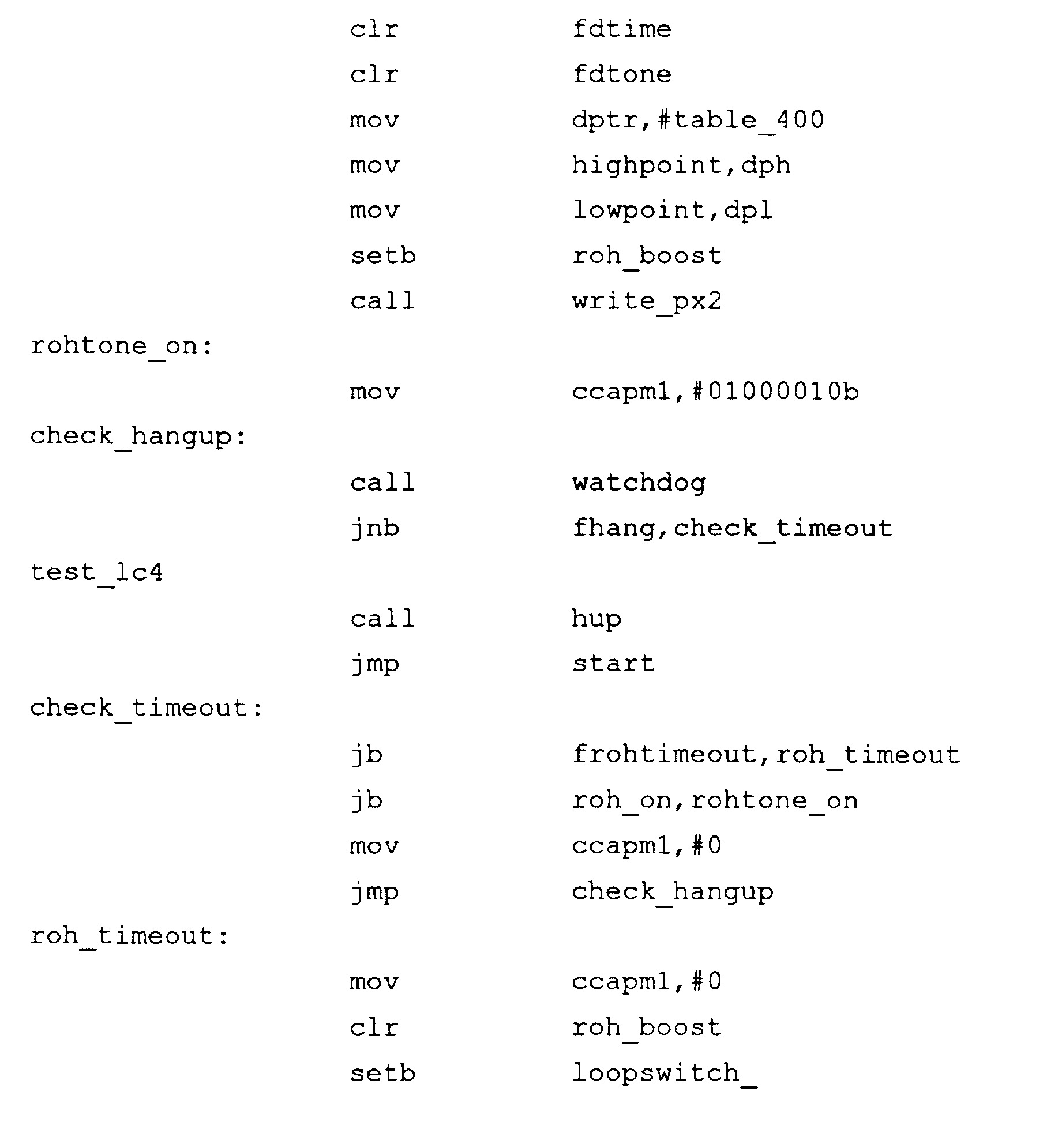

[0126]
[0127] T
[0128] ; ROH tono generatorius f
[0129]
[0130] r
[0131] ; TRU būsenos pakeitimas t

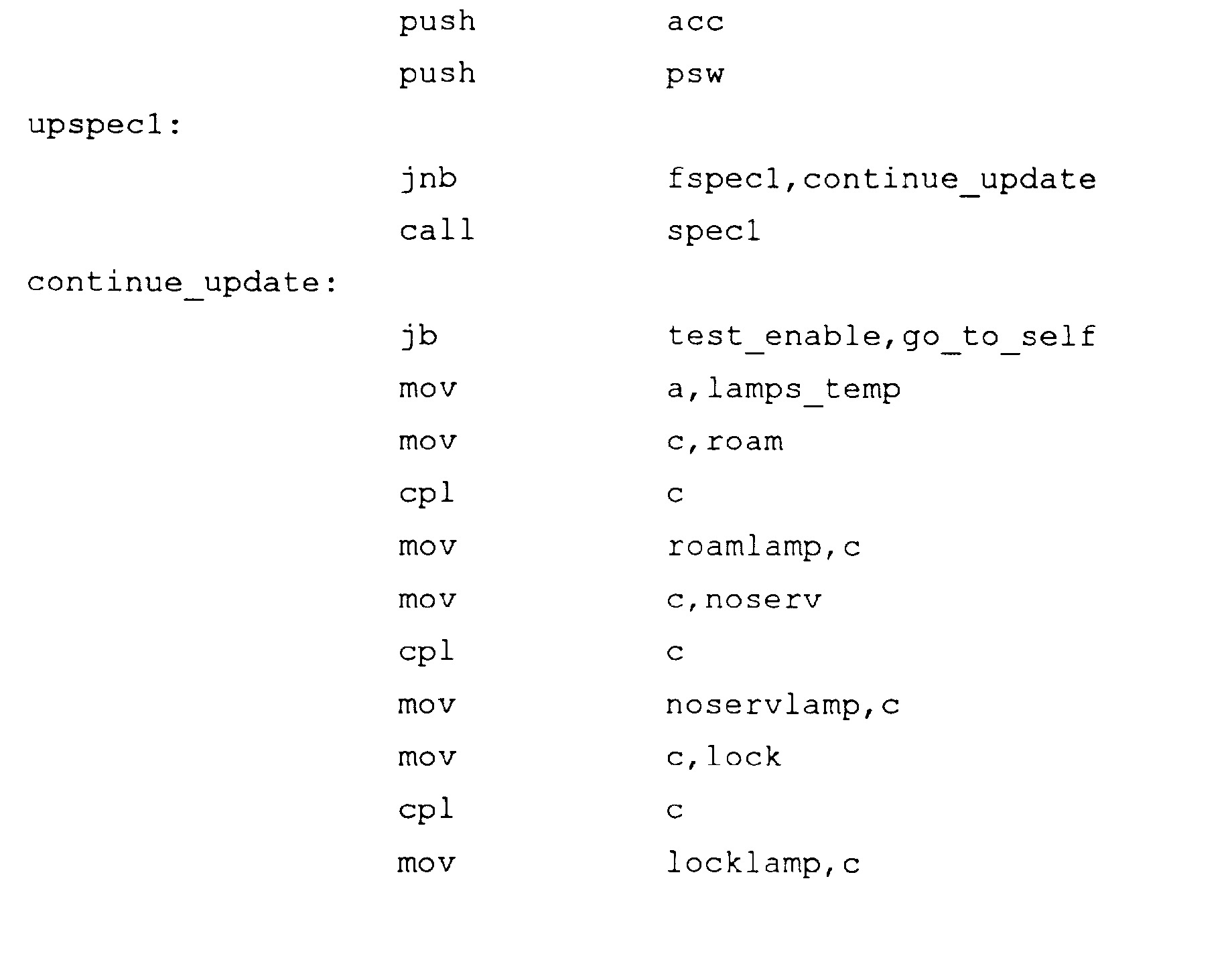

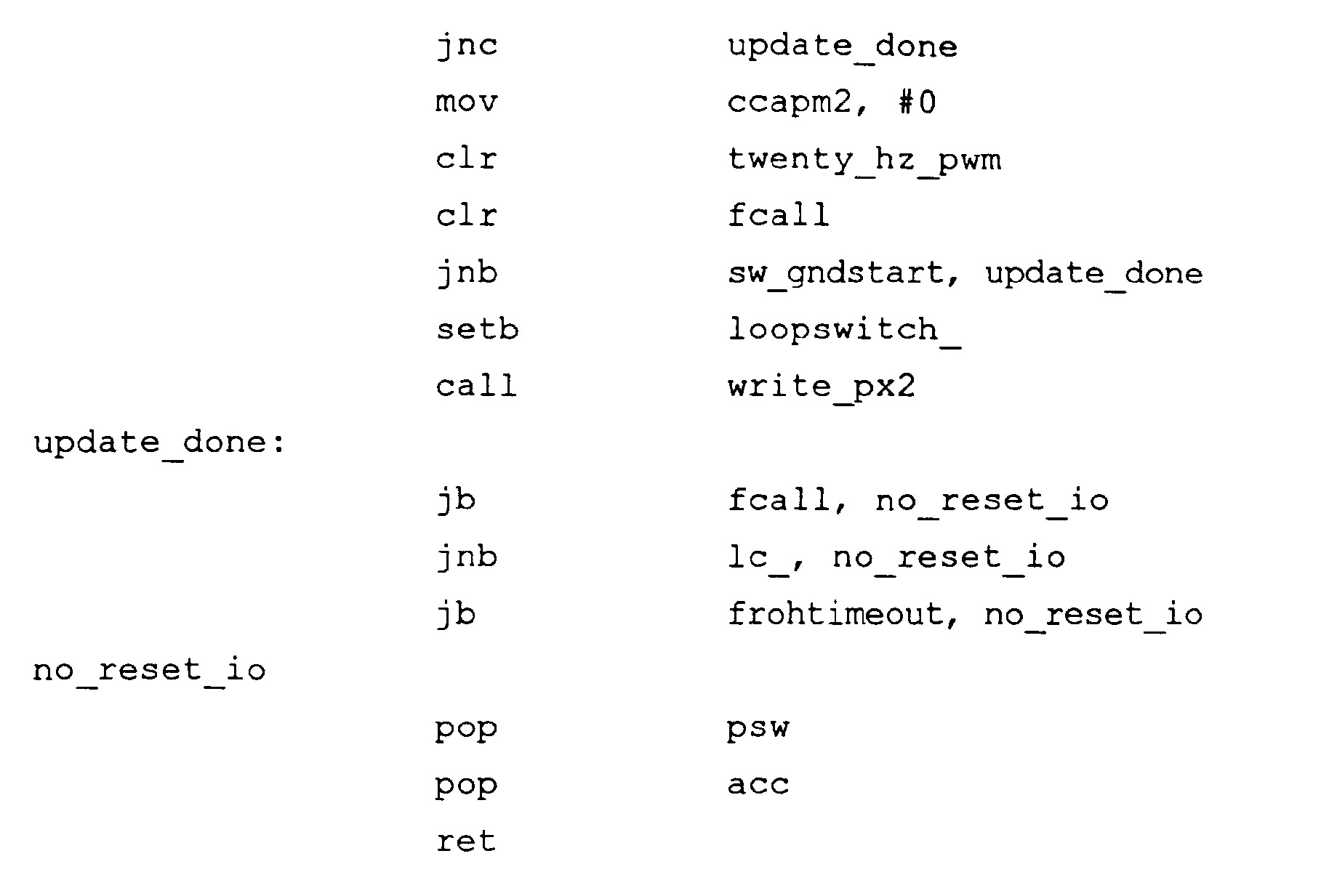

[0132] update_displays:

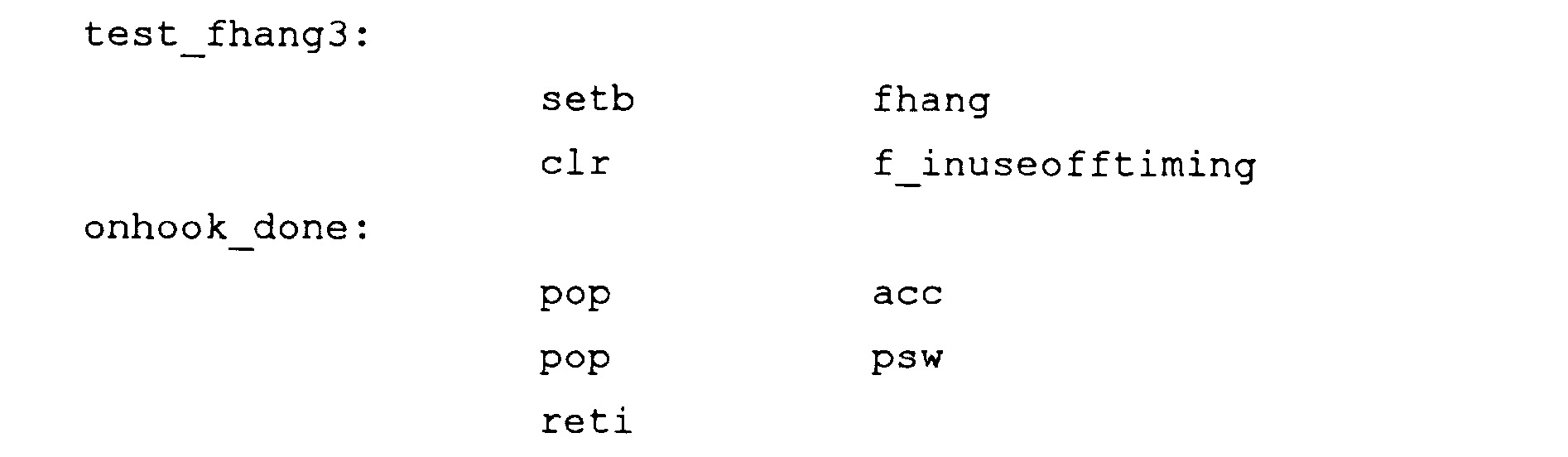

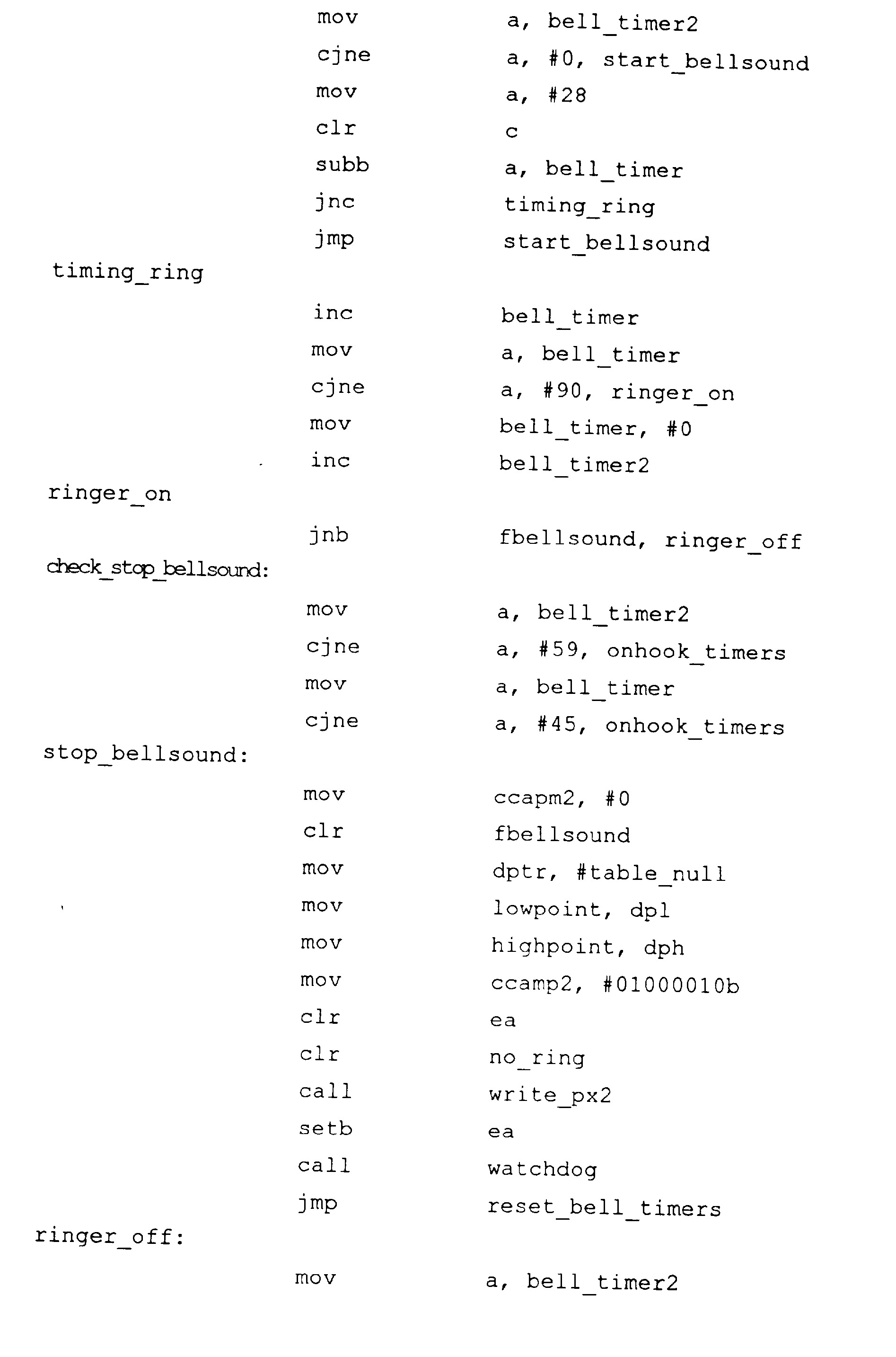

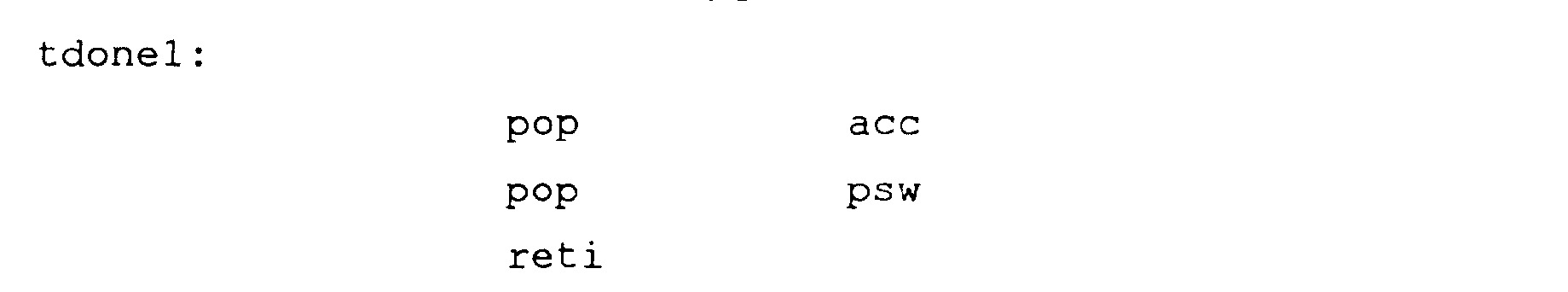

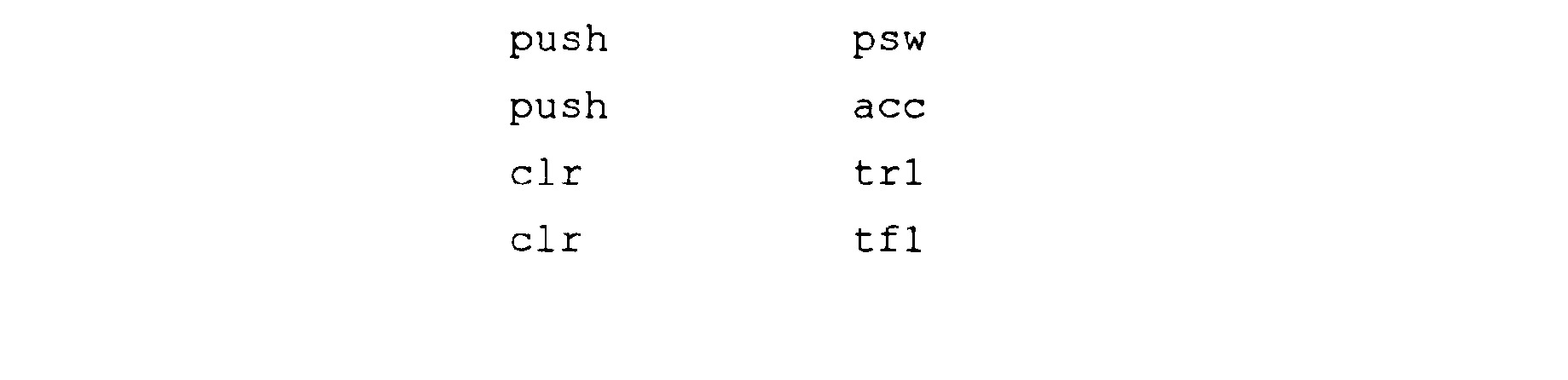

[0133]
[0134] r

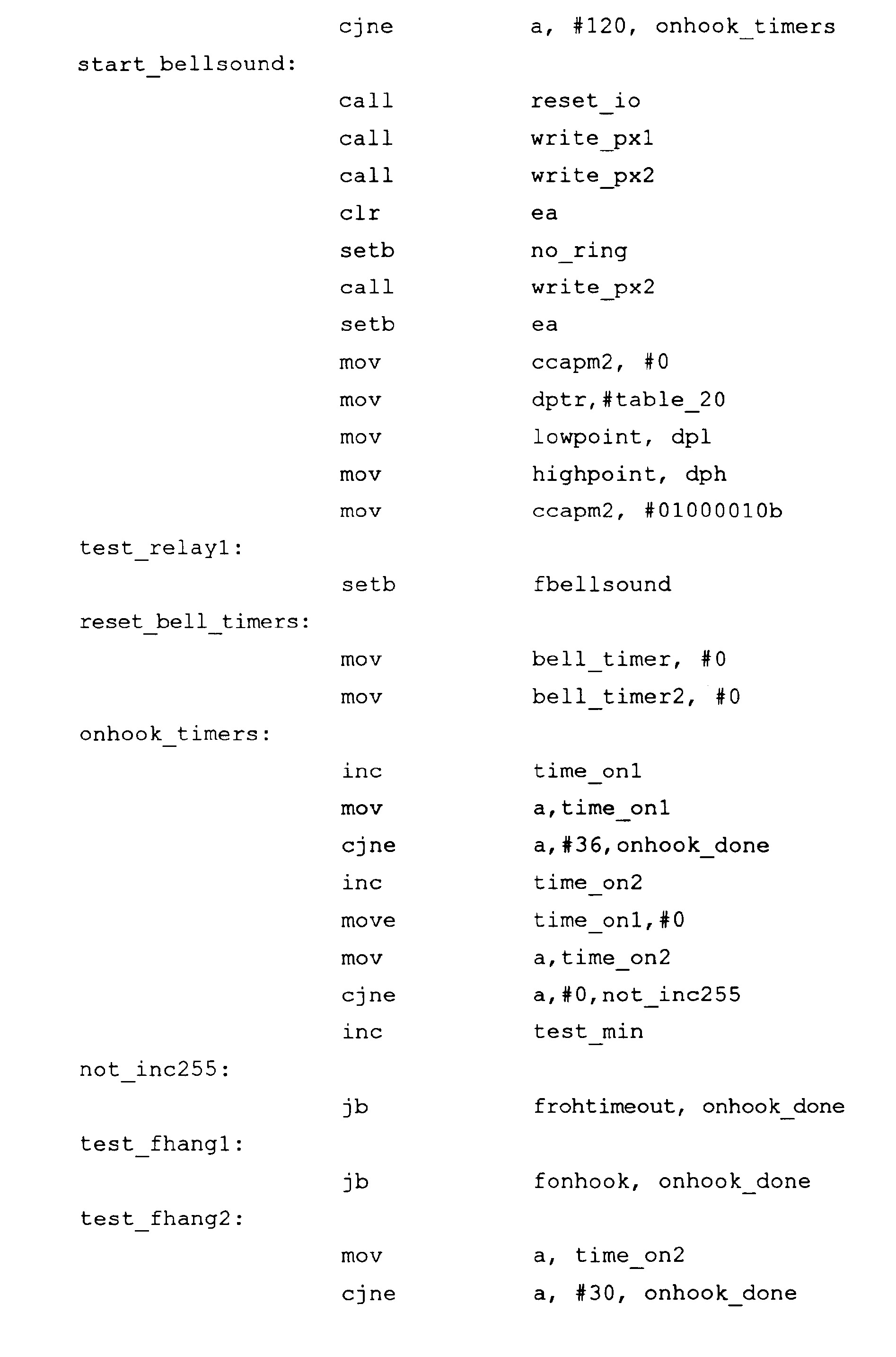

[0135] ; taimerio pertraukimų apdorojimo programa f
[0136] onhook_ timer:
[0137]
[0138] r

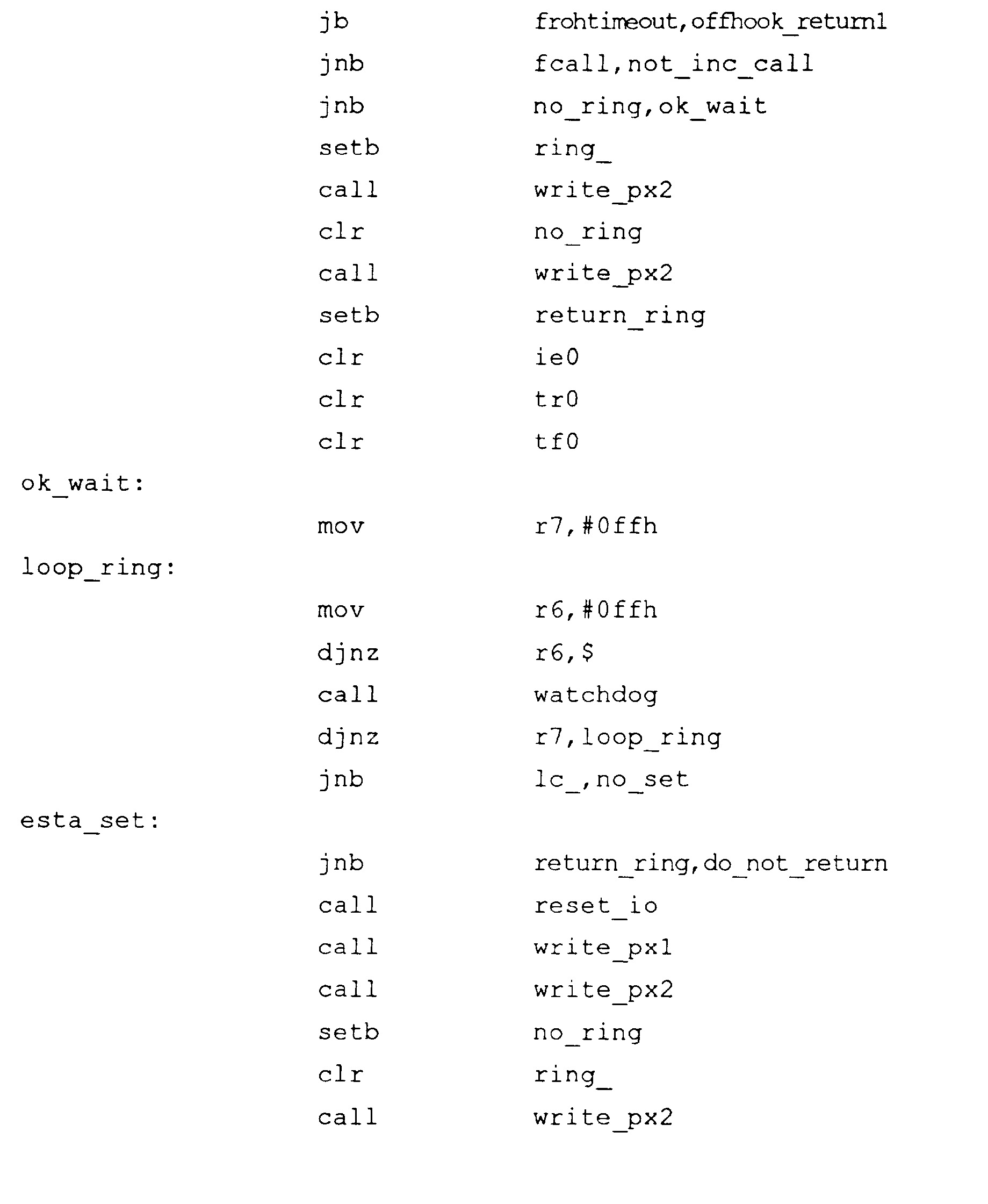

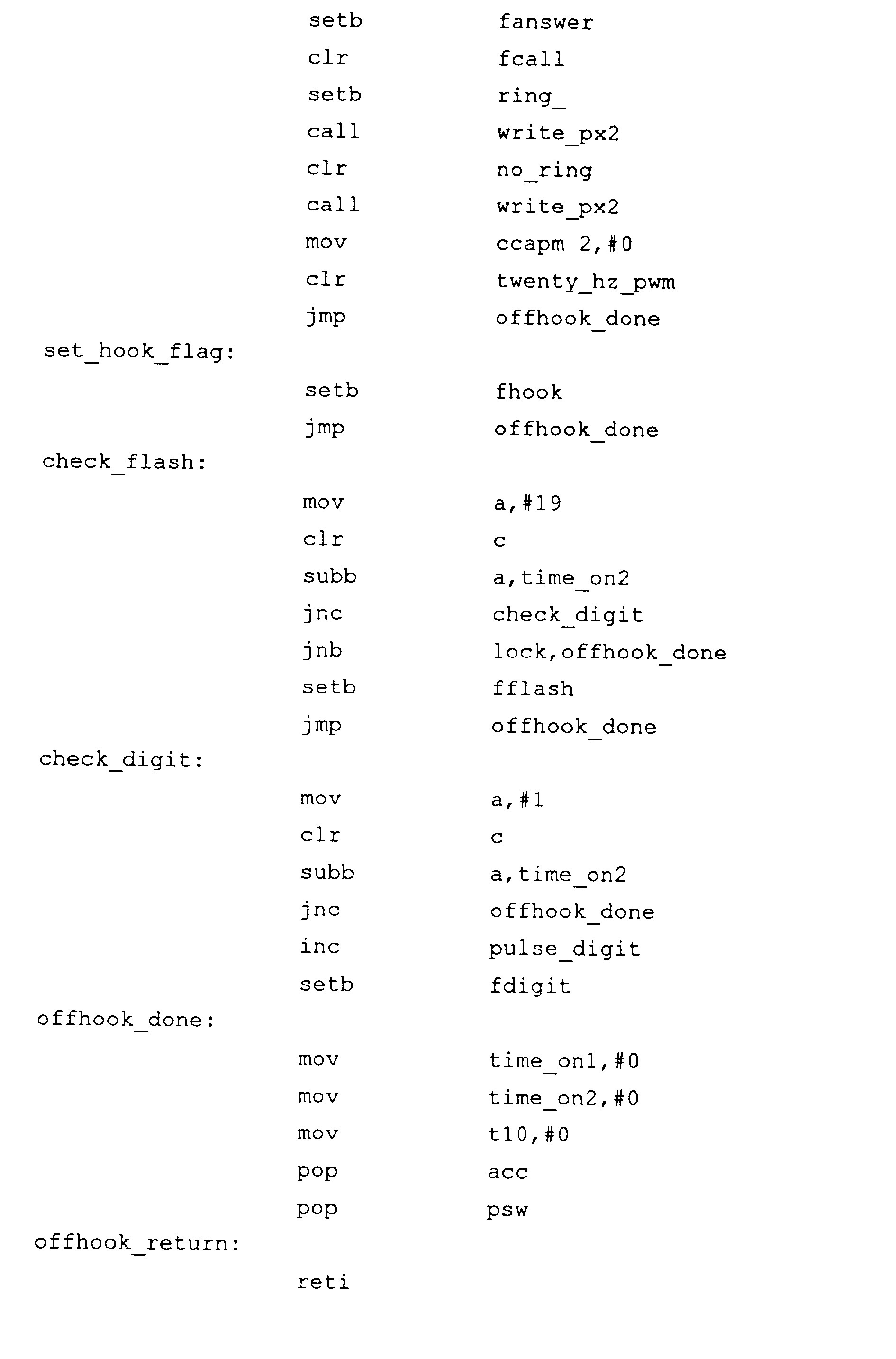

[0139] ; 1 taimerio pertraukimo apdorojimas r
[0140] offhook_timer

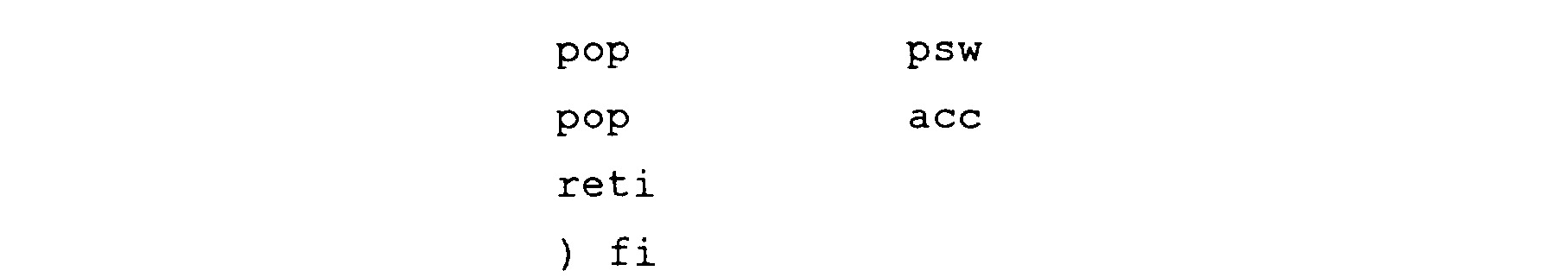

[0141]
[0142] f
[0143] ; išorinio pertraukimo aptarnavimo programa t
[0144] offhook_edge:

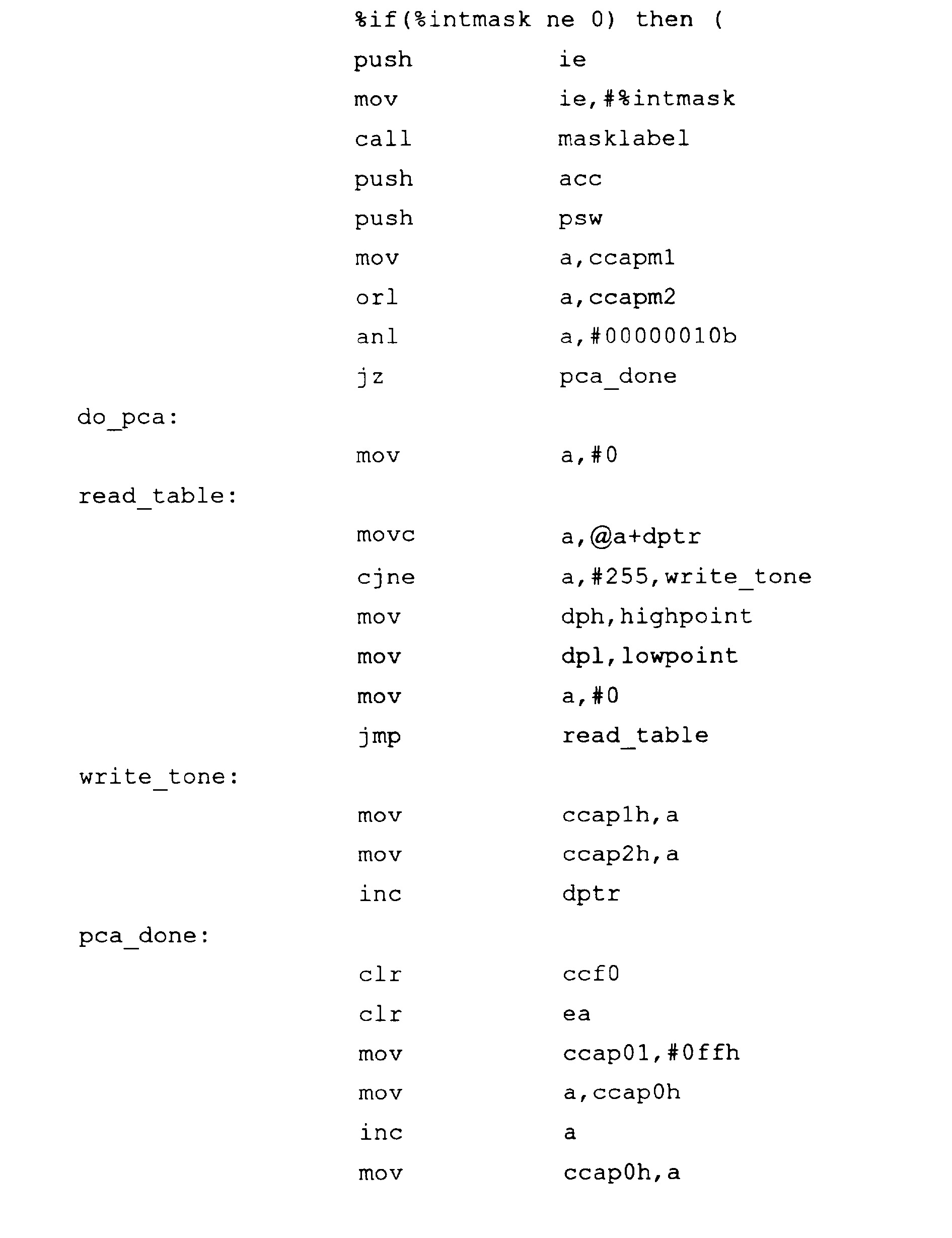

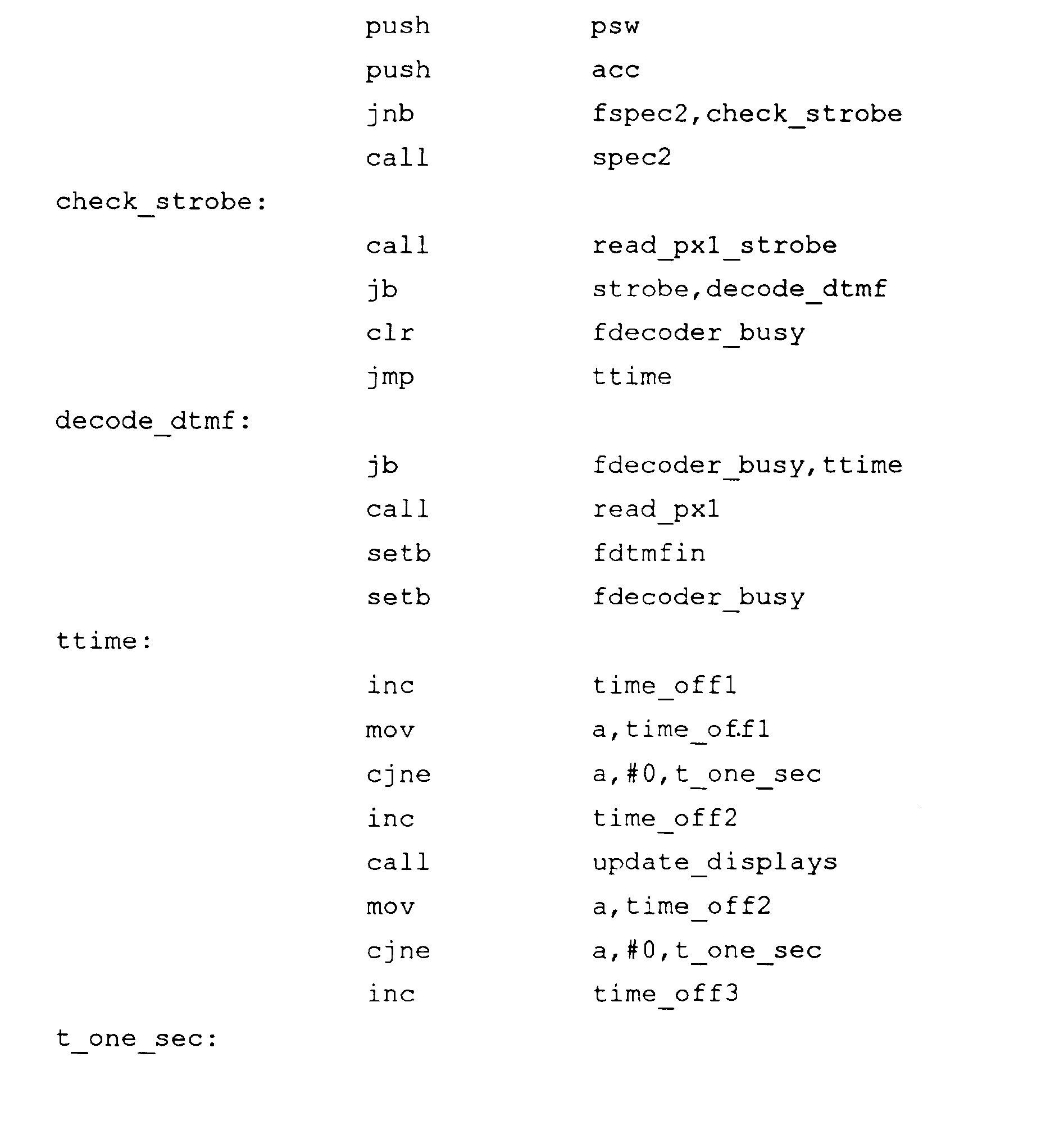

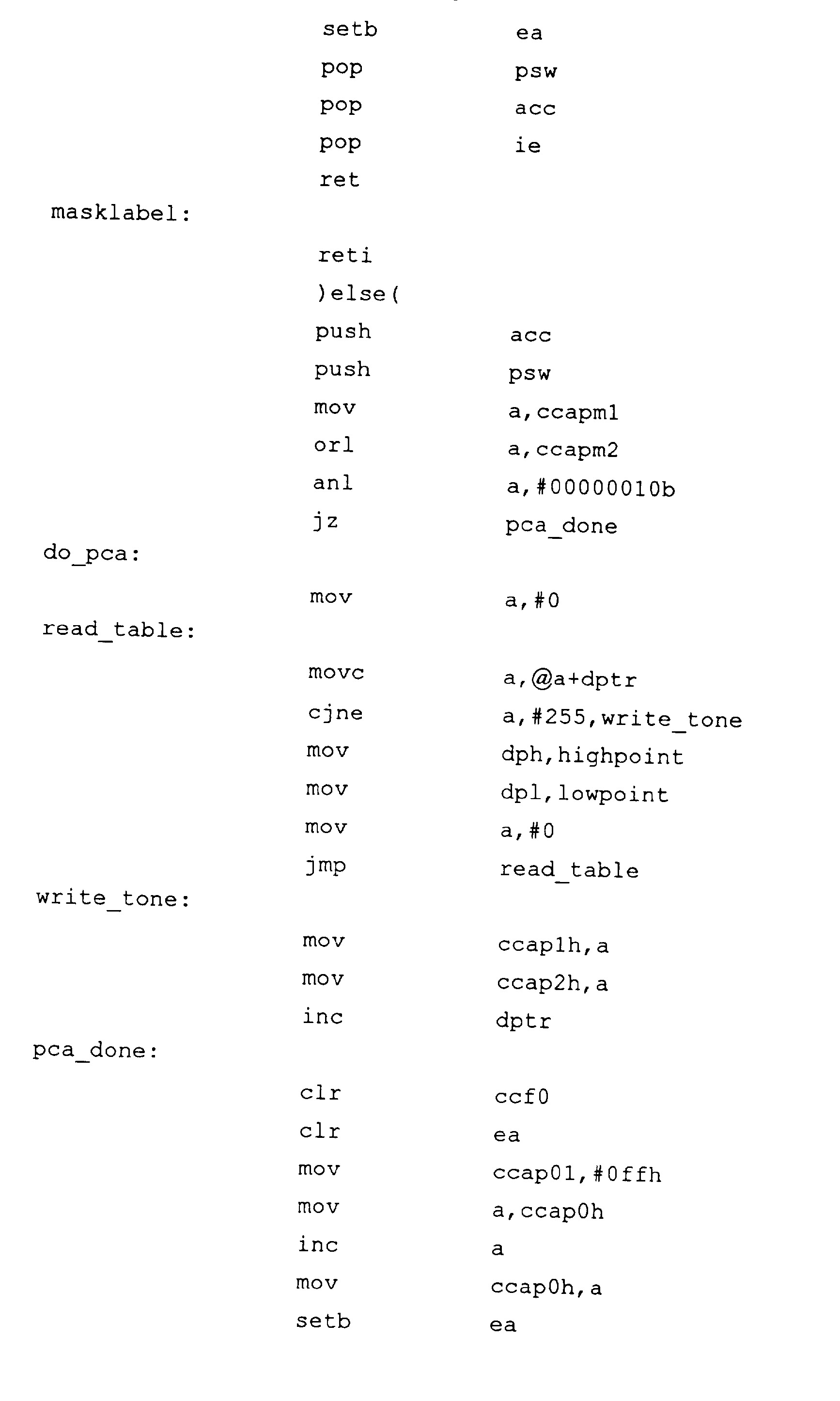

[0145]
[0146] /
[0147] ; PCA pertraukimų apdorojimas t
[0148] $ge
[0149] pca_service:
[0150]

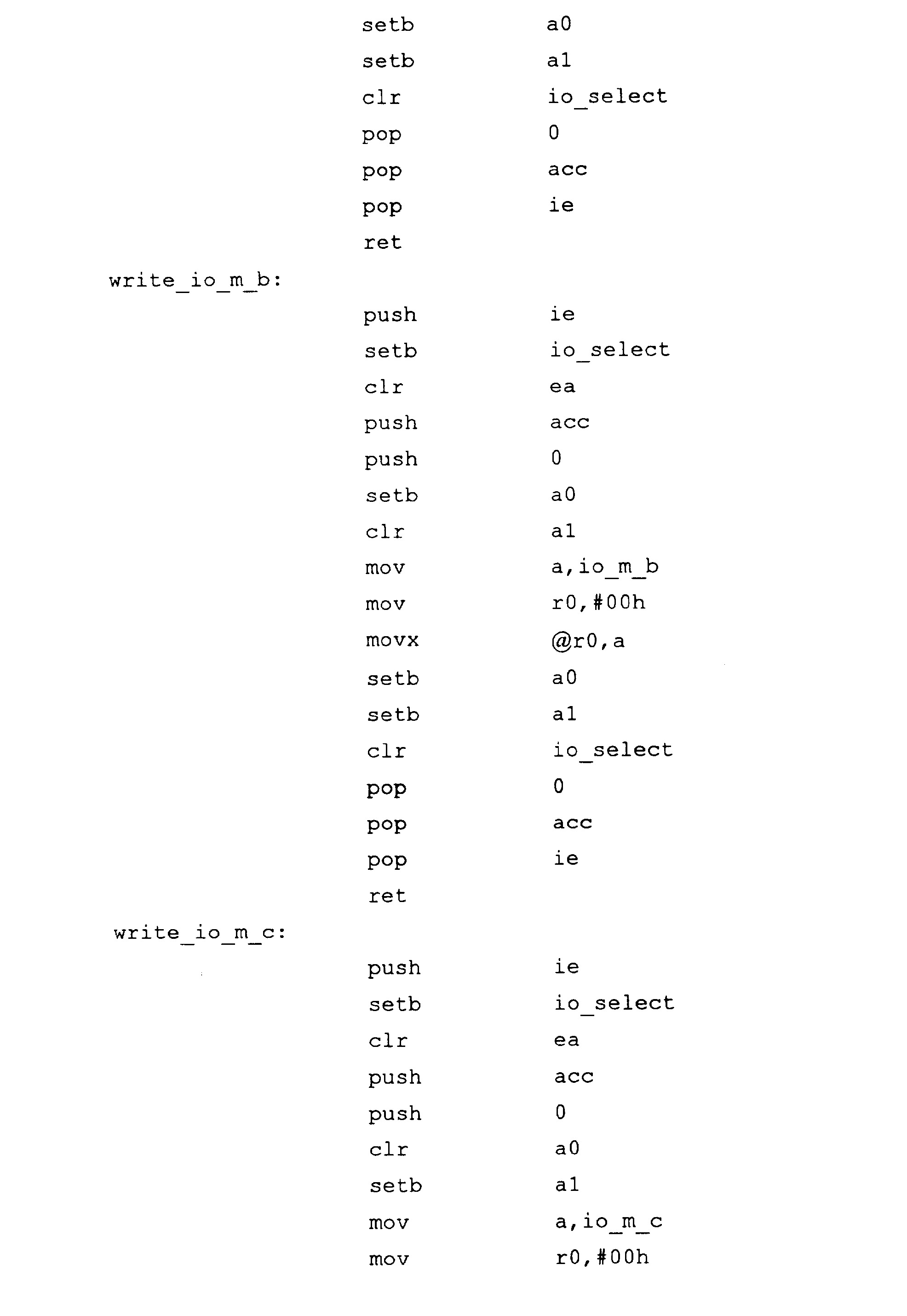

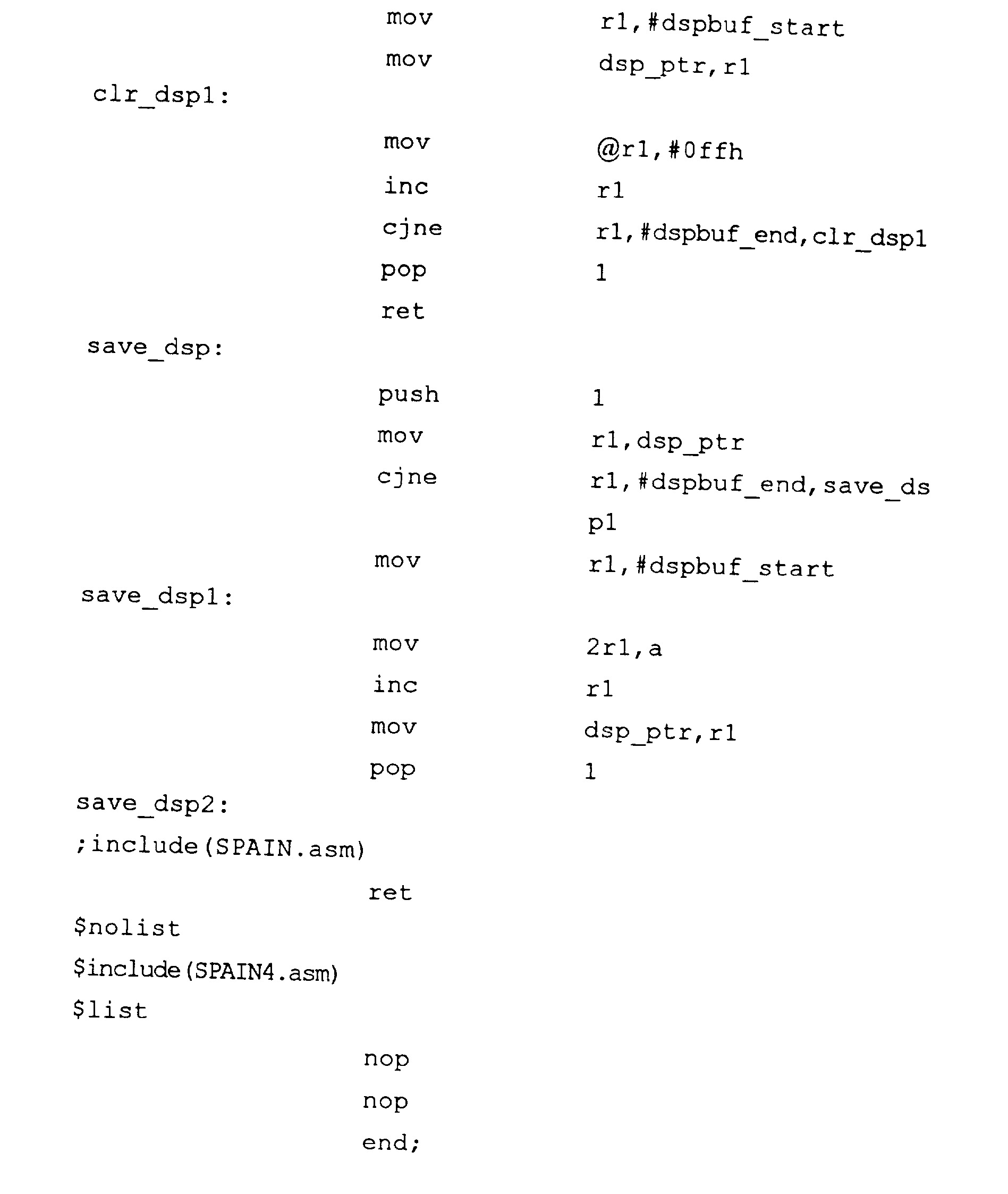

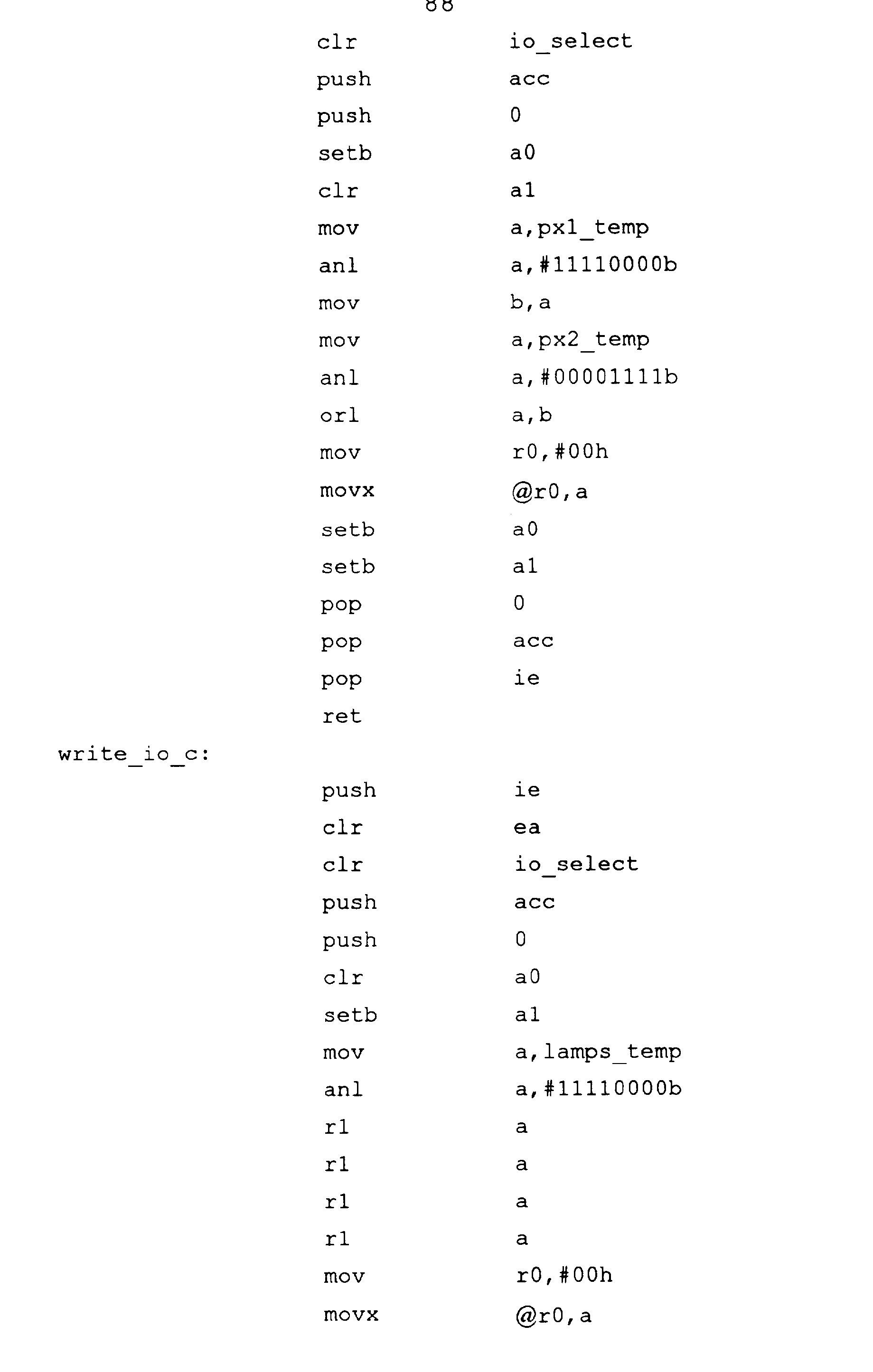

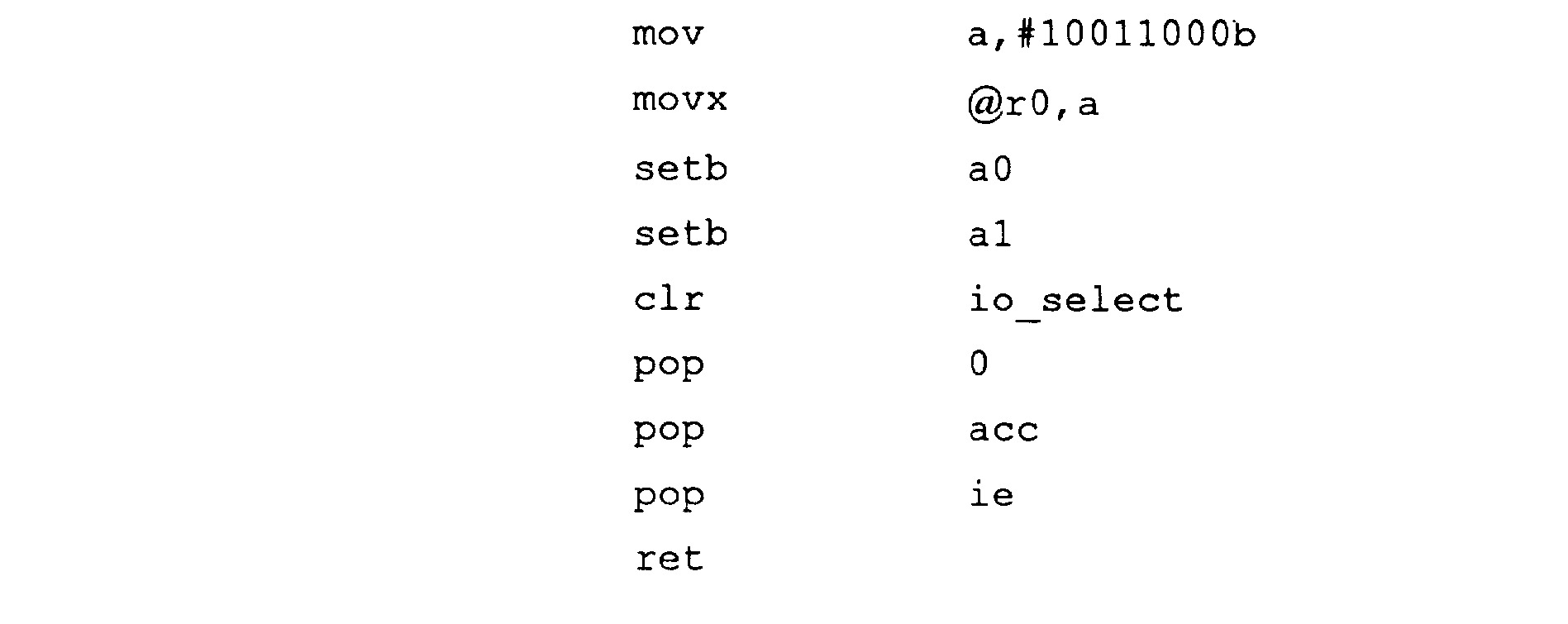

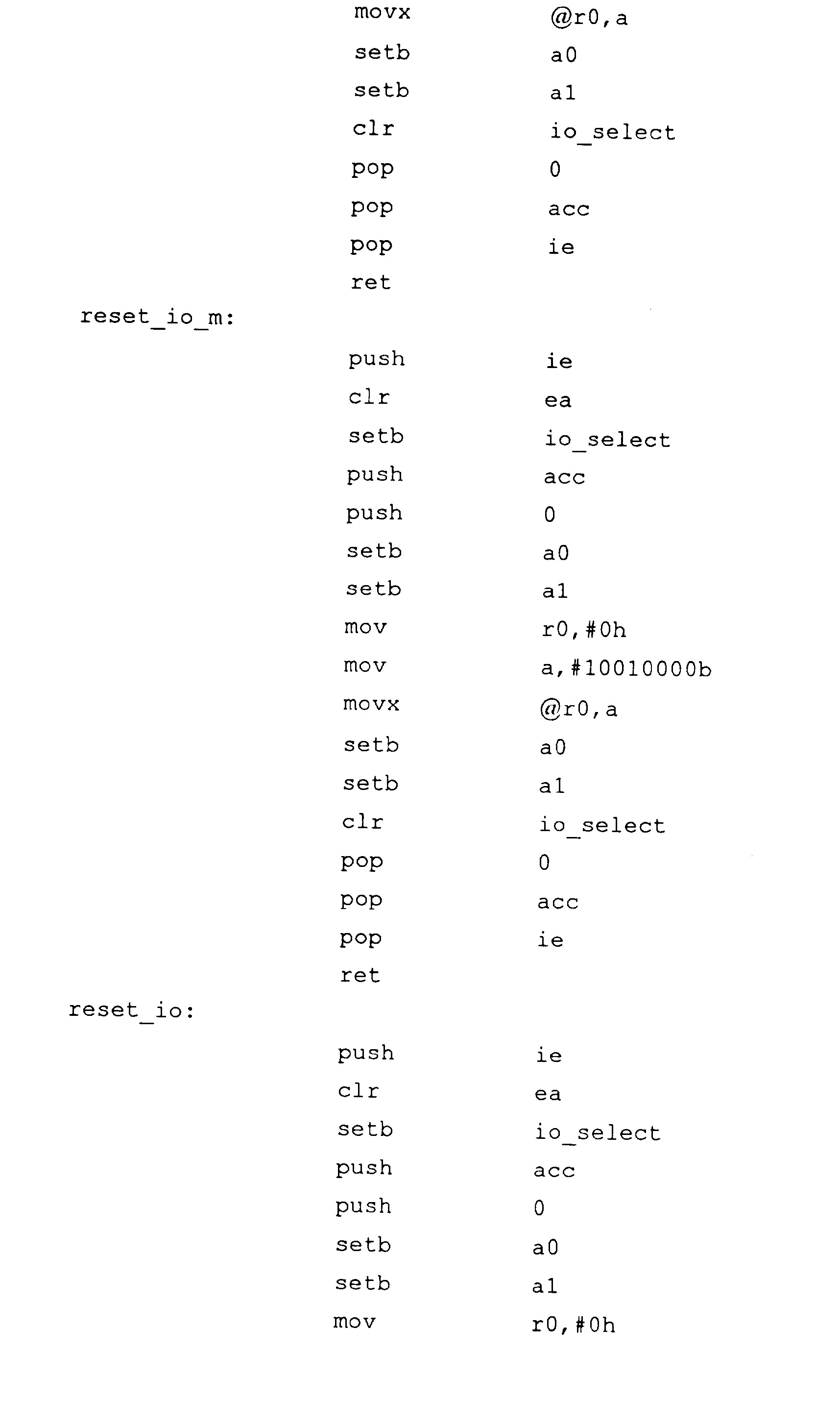

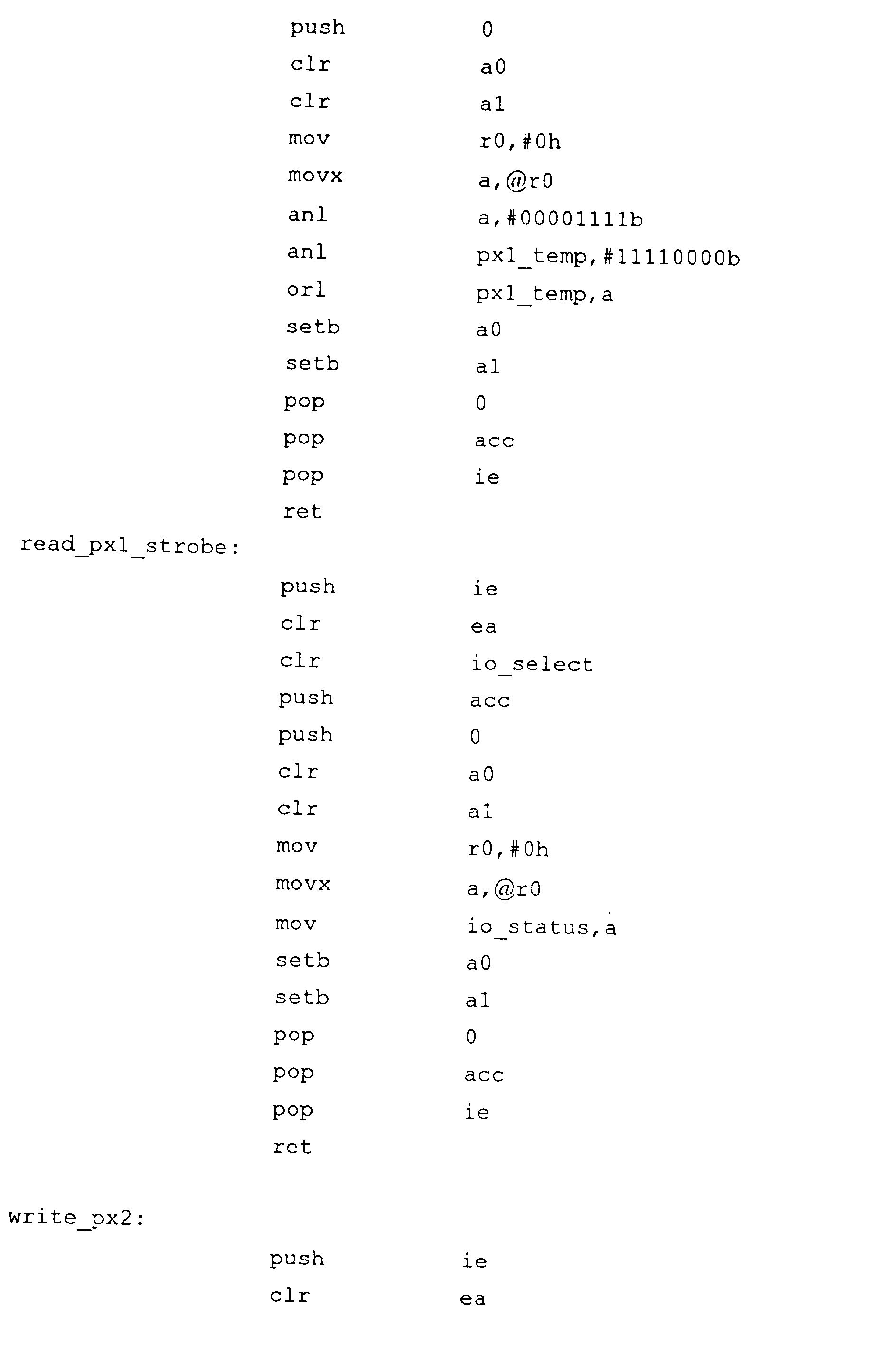

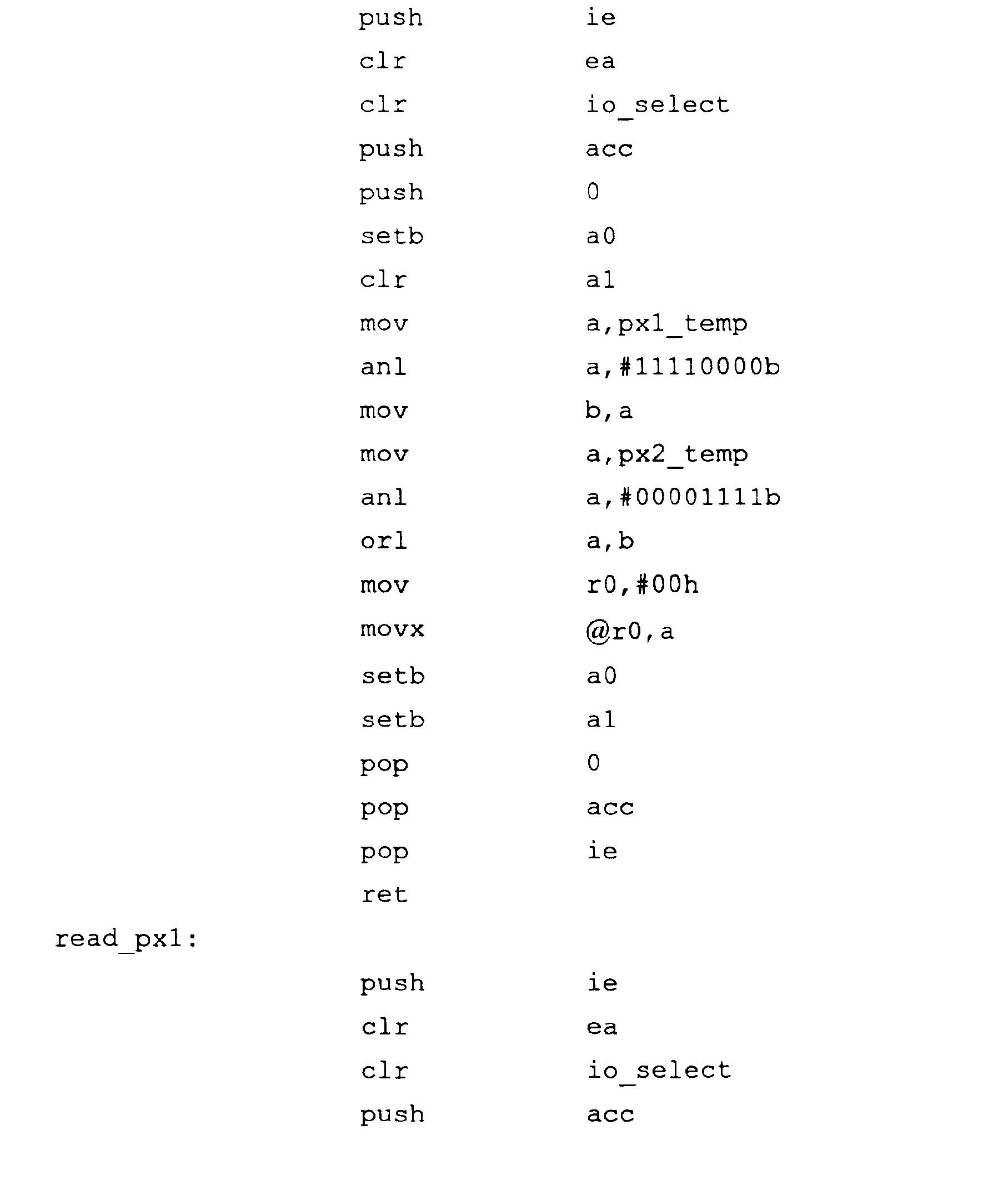

[0151] ; išvedimo/įvedimo palaikymas write_pxl:
[0152]
1. Celiuliarinis ar celiuliarinio tipo perdavimo aparatas, turintis celiuliarinį ar celiuliarinio tipo siųstuvą- imtuvą, celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį ir standartinį telefonini, rinkinį, prijungtą prie minėto celiuliarinio, ar celiuliarinio tipo siųstuvo- imtuvo, kai minėtas interfeisinis įrenginys konvertuoja DTMF ar pulsinio tipo skambinimo signalus į skaitmeninę formą siuntimui į minėtą celiuliarinį ar celiuliarinio tipo siųstuvą-imtuvą, kai skambina iš telefono, formuojant šaukimą celiuliarinėje ar celiuliarinio tipo sistemoje, besiskiriantis tuo, kad turi:autodiagnostines priemones celiuliarinio, ar celiuliarinio tipo siųstuvo- imtuvo ir celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio funkcionavimui stebėti ir pranešti,priemones papildomam minėtų autodiagnostinių priemonių prijungimui prie celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio,priemones papildomam prijungimui minėtų autodiagnos-tinių priemonių, turinčias priemones standartinio telefoninio rinkinio atjungimui nuo celiuliarinio ar celiuliarinio tipo interfeisinio irenginio, kai autodiagnostines priemonės yra prijungtos prie celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio,autodiagnostines priemones^ turinčias priemones,galinčias simuliuoti standartinio telefoninio rinkinio funkcijas, nustatant ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra funkcionalus.2.Celiuliarinis perdavimo aparatas pagal 1 punktą, besiskiriantis tuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones pakėlimo signalo generavimui celiuliariniam ar celiuliarinio tipo interfeisiniam įrenginiui.3.Celiuliarinis perdavimo aparatas pagal 2 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones skambinimo tono detektavimui, kuri, sugeneruoja celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys, atsakydamas i, pakėlimo signalo sugeneravimą.4.Celiuliarinis perdavimo aparatas pagal 1 punktą, besiskiriantis tuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones DTMF signalo generavimui ir jo siuntimui i, celiuliarinį ar celiuliarinio tipo interfeisind, įrenginį.5.Celiuliarinis perdavimo aparatas pagal 4 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones DTMF signalo detektavimui, kurį sugeneruoja celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys, atsakydamas į priemonių sugeneruotą DTMF signalą.6.Celiuliarinis perdavimo aparatas pagal 1 punktą, besiskiriantis tuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones sujungimo signalo generavimui ir jo siuntimui į celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį.7.Celiuliarinis perdavimo aparatas pagal 6 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones išorinio skambinimo generavimui, siekiant paleisti celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio skambučio generatorių, bei priemones šio sugeneruoto skambučio detektavimui.8.Celiuliarinis perdavimo aparatas pagal 7 punktą, besiskiriantis iuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones padėjimo signalo generavimui ir jo siuntimui i, minėtą celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį, kai celiuliarinio tipo interfeisinis įrenginys generuoja skambučius, siekiant nustatyti ar minėtas celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys teisingai atjungs skambučio signalą, atėjus telefoniniam kvietimui.9-Celiuliarinis perdavimo aparatas pagal 1 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones išeinančiam skambinimui generuoti per celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį ir siųstuvą-imtuvą, per celiuliarinę ar celiuliarinio tipo telefoninę sistemą, skambinimui grįžtant atgal į celiuliarinį ar celiuliarinio tipo siųstuvą-imtuvą, bei minėtos autodiagnostinės priemonės turi priemones užimtumo signalo, generuojamo minėto celiuliarinio ar celiuliarinio tipo siųstuvo-imtuvo, atsakant į atėjusį skambutį, detektavimu, ir priemones išeinančiam skambinimui generuoti numeriu, kuris priskirtas minėtam siųstuvui-imtuvui, prie kurio jos yra prijungtos.10.Testavimo aparatas celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio darbingumo tikrinimui,turintis celiuliarinį ar celiuliarinio tipo interfei-sinį įrenginį, prijungtą prie standartinio telefoninio rinkinio ar telefoninio tipo prietaiso, ir interfeisinis įrenginys gali konvertuoti prijungto telefoninio tipo prietaiso DTMF ar pulsinio tipo skambinimo signalus i, skaitmeninę formą jų siuntimui i celiuliarini ar celiuliarinio tipo siųstuvą-imtuvą, besiskiriantis tuo, kad turi diagnostines priemones celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio funkcionavimui stebėti ir pranešti.11.Testavimo aparatas pagal 10 punktą, besiskiriantis tuo, kad turi priemones papildomam prijungimui diagnostinių priemonių prie minėto celiuliarinio ar celiuliarinio tipo interfeisinio tipo įrenginio, ir diagnostinės priemonės turi priemones, galinčias simuliuoti standartinio telefoninio tipo įrenginio funkcijas, nustatant ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra funkcionalus.12.Testavimo aparatas pagal 11 punktą, besiskiriantis tuo, kad minėtos priemonės papildomam prijungimui, turi priemones telefoninio tipo įrenginio atjungimui nuo celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio, kai diagnostinės priemonės yra prijungtos prie celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio.13.Testavimo aparatas pagal 11 punktą, besiskiriantis tuo, kad priemonės galinčios simuliuoti standartinio telefoninio tipo įrenginio funkcijas, turi priemones pakėlimo signalo generavimui minėtam celiuliariniam ar celiuliarinio tipo įrenginiui.14.Testavimo aparatas pagal 13 punktą, besiskiriantis tuo, kad diagnostinės priemonės turi priemones skambinimo tono detektavimui, kurį generuojaceliuliarinis ar celiuliarinio tipo interfeisinis įrenginys, atsakydamas i, pakėlimo signalo generavimą.
autodiagnostines priemones celiuliarinio, ar celiuliarinio tipo siųstuvo- imtuvo ir celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio funkcionavimui stebėti ir pranešti,priemones papildomam minėtų autodiagnostinių priemonių prijungimui prie celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio,priemones papildomam prijungimui minėtų autodiagnos-tinių priemonių, turinčias priemones standartinio telefoninio rinkinio atjungimui nuo celiuliarinio ar celiuliarinio tipo interfeisinio irenginio, kai autodiagnostines priemonės yra prijungtos prie celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio,autodiagnostines priemones^ turinčias priemones,galinčias simuliuoti standartinio telefoninio rinkinio funkcijas, nustatant ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra funkcionalus.2.Celiuliarinis perdavimo aparatas pagal 1 punktą, besiskiriantis tuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones pakėlimo signalo generavimui celiuliariniam ar celiuliarinio tipo interfeisiniam įrenginiui.3.Celiuliarinis perdavimo aparatas pagal 2 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones skambinimo tono detektavimui, kuri, sugeneruoja celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys, atsakydamas i, pakėlimo signalo sugeneravimą.4.Celiuliarinis perdavimo aparatas pagal 1 punktą, besiskiriantis tuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones DTMF signalo generavimui ir jo siuntimui i, celiuliarinį ar celiuliarinio tipo interfeisind, įrenginį.5.Celiuliarinis perdavimo aparatas pagal 4 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones DTMF signalo detektavimui, kurį sugeneruoja celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys, atsakydamas į priemonių sugeneruotą DTMF signalą.6.Celiuliarinis perdavimo aparatas pagal 1 punktą, besiskiriantis tuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones sujungimo signalo generavimui ir jo siuntimui į celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį.7.Celiuliarinis perdavimo aparatas pagal 6 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones išorinio skambinimo generavimui, siekiant paleisti celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio skambučio generatorių, bei priemones šio sugeneruoto skambučio detektavimui.8.Celiuliarinis perdavimo aparatas pagal 7 punktą, besiskiriantis iuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones padėjimo signalo generavimui ir jo siuntimui i, minėtą celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį, kai celiuliarinio tipo interfeisinis įrenginys generuoja skambučius, siekiant nustatyti ar minėtas celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys teisingai atjungs skambučio signalą, atėjus telefoniniam kvietimui.9-Celiuliarinis perdavimo aparatas pagal 1 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones išeinančiam skambinimui generuoti per celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį ir siųstuvą-imtuvą, per celiuliarinę ar celiuliarinio tipo telefoninę sistemą, skambinimui grįžtant atgal į celiuliarinį ar celiuliarinio tipo siųstuvą-imtuvą, bei minėtos autodiagnostinės priemonės turi priemones užimtumo signalo, generuojamo minėto celiuliarinio ar celiuliarinio tipo siųstuvo-imtuvo, atsakant į atėjusį skambutį, detektavimu, ir priemones išeinančiam skambinimui generuoti numeriu, kuris priskirtas minėtam siųstuvui-imtuvui, prie kurio jos yra prijungtos.10.Testavimo aparatas celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio darbingumo tikrinimui,turintis celiuliarinį ar celiuliarinio tipo interfei-sinį įrenginį, prijungtą prie standartinio telefoninio rinkinio ar telefoninio tipo prietaiso, ir interfeisinis įrenginys gali konvertuoti prijungto telefoninio tipo prietaiso DTMF ar pulsinio tipo skambinimo signalus i, skaitmeninę formą jų siuntimui i celiuliarini ar celiuliarinio tipo siųstuvą-imtuvą, besiskiriantis tuo, kad turi diagnostines priemones celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio funkcionavimui stebėti ir pranešti.11.Testavimo aparatas pagal 10 punktą, besiskiriantis tuo, kad turi priemones papildomam prijungimui diagnostinių priemonių prie minėto celiuliarinio ar celiuliarinio tipo interfeisinio tipo įrenginio, ir diagnostinės priemonės turi priemones, galinčias simuliuoti standartinio telefoninio tipo įrenginio funkcijas, nustatant ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra funkcionalus.12.Testavimo aparatas pagal 11 punktą, besiskiriantis tuo, kad minėtos priemonės papildomam prijungimui, turi priemones telefoninio tipo įrenginio atjungimui nuo celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio, kai diagnostinės priemonės yra prijungtos prie celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio.13.Testavimo aparatas pagal 11 punktą, besiskiriantis tuo, kad priemonės galinčios simuliuoti standartinio telefoninio tipo įrenginio funkcijas, turi priemones pakėlimo signalo generavimui minėtam celiuliariniam ar celiuliarinio tipo įrenginiui.14.Testavimo aparatas pagal 13 punktą, besiskiriantis tuo, kad diagnostinės priemonės turi priemones skambinimo tono detektavimui, kurį generuoja2.Celiuliarinis perdavimo aparatas pagal 1 punktą, besiskiriantis tuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones pakėlimo signalo generavimui celiuliariniam ar celiuliarinio tipo interfeisiniam įrenginiui.3.Celiuliarinis perdavimo aparatas pagal 2 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones skambinimo tono detektavimui, kuri, sugeneruoja celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys, atsakydamas i, pakėlimo signalo sugeneravimą.4.Celiuliarinis perdavimo aparatas pagal 1 punktą, besiskiriantis tuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones DTMF signalo generavimui ir jo siuntimui i, celiuliarinį ar celiuliarinio tipo interfeisind, įrenginį.5.Celiuliarinis perdavimo aparatas pagal 4 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones DTMF signalo detektavimui, kurį sugeneruoja celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys, atsakydamas į priemonių sugeneruotą DTMF signalą.6.Celiuliarinis perdavimo aparatas pagal 1 punktą, besiskiriantis tuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones sujungimo signalo generavimui ir jo siuntimui į celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį.7.Celiuliarinis perdavimo aparatas pagal 6 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones išorinio skambinimo generavimui, siekiant paleisti celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio skambučio generatorių, bei priemones šio sugeneruoto skambučio detektavimui.8.Celiuliarinis perdavimo aparatas pagal 7 punktą, besiskiriantis iuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones padėjimo signalo generavimui ir jo siuntimui i, minėtą celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį, kai celiuliarinio tipo interfeisinis įrenginys generuoja skambučius, siekiant nustatyti ar minėtas celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys teisingai atjungs skambučio signalą, atėjus telefoniniam kvietimui.9-Celiuliarinis perdavimo aparatas pagal 1 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones išeinančiam skambinimui generuoti per celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį ir siųstuvą-imtuvą, per celiuliarinę ar celiuliarinio tipo telefoninę sistemą, skambinimui grįžtant atgal į celiuliarinį ar celiuliarinio tipo siųstuvą-imtuvą, bei minėtos autodiagnostinės priemonės turi priemones užimtumo signalo, generuojamo minėto celiuliarinio ar celiuliarinio tipo siųstuvo-imtuvo, atsakant į atėjusį skambutį, detektavimu, ir priemones išeinančiam skambinimui generuoti numeriu, kuris priskirtas minėtam siųstuvui-imtuvui, prie kurio jos yra prijungtos.10.Testavimo aparatas celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio darbingumo tikrinimui,turintis celiuliarinį ar celiuliarinio tipo interfei-sinį įrenginį, prijungtą prie standartinio telefoninio rinkinio ar telefoninio tipo prietaiso, ir interfeisinis įrenginys gali konvertuoti prijungto telefoninio tipo prietaiso DTMF ar pulsinio tipo skambinimo signalus i, skaitmeninę formą jų siuntimui i celiuliarini ar celiuliarinio tipo siųstuvą-imtuvą, besiskiriantis tuo, kad turi diagnostines priemones celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio funkcionavimui stebėti ir pranešti.8.Celiuliarinis perdavimo aparatas pagal 7 punktą, besiskiriantis iuo, kad standartinio telefoninio aparato funkcijas simuliuojančios priemonės turi priemones padėjimo signalo generavimui ir jo siuntimui i, minėtą celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį, kai celiuliarinio tipo interfeisinis įrenginys generuoja skambučius, siekiant nustatyti ar minėtas celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys teisingai atjungs skambučio signalą, atėjus telefoniniam kvietimui.10.Testavimo aparatas celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio darbingumo tikrinimui,11.Testavimo aparatas pagal 10 punktą, besiskiriantis tuo, kad turi priemones papildomam prijungimui diagnostinių priemonių prie minėto celiuliarinio ar celiuliarinio tipo interfeisinio tipo įrenginio, ir diagnostinės priemonės turi priemones, galinčias simuliuoti standartinio telefoninio tipo įrenginio funkcijas, nustatant ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra funkcionalus.12.Testavimo aparatas pagal 11 punktą, besiskiriantis tuo, kad minėtos priemonės papildomam prijungimui, turi priemones telefoninio tipo įrenginio atjungimui nuo celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio, kai diagnostinės priemonės yra prijungtos prie celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio.13.Testavimo aparatas pagal 11 punktą, besiskiriantis tuo, kad priemonės galinčios simuliuoti standartinio telefoninio tipo įrenginio funkcijas, turi priemones pakėlimo signalo generavimui minėtam celiuliariniam ar celiuliarinio tipo įrenginiui.14.Testavimo aparatas pagal 13 punktą, besiskiriantis tuo, kad diagnostinės priemonės turi priemones skambinimo tono detektavimui, kurį generuojaceliuliarinis ar celiuliarinio tipo interfeisinis įrenginys, atsakydamas i, pakėlimo signalo generavimą.15. Testavimo aparatas pagal 11 punktą, besiskiriantis tuo, kad telefoninio tipo įtaiso funkcijas stimuliuojančios priemonės turi priemones DTMF signalo generavimui ir jo siuntimui i, celiuliarinio ar celiuliarinio tipo interfeisinį įrenginį.
16. Testavimo aparatas pagal 15 punktą, besiskiriantis tuo, kad diagnostinės priemonės turi priemones DTMF signalo detektavimui, kurį generuoja celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys, atsakydamas į minėtų priemonių generuotą DTMF signalą.
17. Testavimo aparatas pagal 15 punktą, besiskiriantis tuo, kad telefoninio tipo įtaiso funkcijas simuliuojančios priemonės turi priemones sujungimo signalo generavimui ir jo siuntimui į celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį.
18. Testavimo aparatas pagal 10 punktą, besiskiriantis tuo, kad telefoninio tipo įtaiso funkcijas simuliuojančios priemonės turi priemones ateinančio šaukimo signalo generavimui ir jo siuntimui į minėtą siųstuvą- imtuvą, siekiant nustatyti ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys įjungs savo skambučio generatorių, bei diagnostines priemones, įjungiančias skambučio signalo detektorių.
19. Testavimo aparatas pagal 18 punktą, besiskiriantis tuo, kad diagnostinės priemonės turi priemones padėjimo signalo generavimui ir jo siuntimui į celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį, kai celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys generuoja skambučius, siekiant nustatyti ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys teisingai atjungs skambučio signalą atėjus telefoniniam kvietimui.20.Testavimo aparatas pafal 10 punktą, besiskiriantis tuo, kad diagnostinės priemonės turi priemones išeinančiam skambinimui per celiuliarinį ar celiuliarinio tipo telefoninį tinklą, kai celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra prijungtas prie siųstuvo-imtuvo, ko pasekoje vyksta skambinimas sau pačiam, ir minėtos diagnostinės priemonės turi priemones užimtumo signalo, generuojamo celiuliarinio ar celiuliarinio tipo siųstuvo-imtuvo, atsakant į atėjusį skambutį, detektavimui ir priemones išeinančiam skambinimui generuoti numeriu, kuris priskirtas minėtam siųstuvui-imtuvui, prie kurio jos yra prijungtos.21.Testavimo būdas tikrinti diagnostinio įrenginio priemonėmis celiuliarinio tipo interfeisinio įrenginio darbingumą, kai celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra prijungiamas prie standartinio telefoninio rinkinio ar telefoninio tipo prietaiso, o interfeisinis įrenginys gali konvertuoti DTMF ar pulsinio tipo skambinimo signalus iš prijungto telefono tipo prietaiso į skaitmeninę formą jų siuntimui į celiuliarinio ar celiuliarinio tipo siųstuvą-imtuvą, besiskiriantis tuo, kad įjungia minėto celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio funkcionavimo stebėjimą ir ataskaitų siuntimą.22.Testavimo būdas pagal 21 punktą, besiskiriantis tuo, kad prijungia minėtas diagnostines priemones prie celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio, bei prijungia diagnostines priemones, galinčias simuliuoti standartinio telefoninio tipo įrenginio funkcijas, nustatant ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra funkcionalus.
20.Testavimo aparatas pafal 10 punktą, besiskiriantis tuo, kad diagnostinės priemonės turi priemones išeinančiam skambinimui per celiuliarinį ar celiuliarinio tipo telefoninį tinklą, kai celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra prijungtas prie siųstuvo-imtuvo, ko pasekoje vyksta skambinimas sau pačiam, ir minėtos diagnostinės priemonės turi priemones užimtumo signalo, generuojamo celiuliarinio ar celiuliarinio tipo siųstuvo-imtuvo, atsakant į atėjusį skambutį, detektavimui ir priemones išeinančiam skambinimui generuoti numeriu, kuris priskirtas minėtam siųstuvui-imtuvui, prie kurio jos yra prijungtos.21.Testavimo būdas tikrinti diagnostinio įrenginio priemonėmis celiuliarinio tipo interfeisinio įrenginio darbingumą, kai celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra prijungiamas prie standartinio telefoninio rinkinio ar telefoninio tipo prietaiso, o interfeisinis įrenginys gali konvertuoti DTMF ar pulsinio tipo skambinimo signalus iš prijungto telefono tipo prietaiso į skaitmeninę formą jų siuntimui į celiuliarinio ar celiuliarinio tipo siųstuvą-imtuvą, besiskiriantis tuo, kad įjungia minėto celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio funkcionavimo stebėjimą ir ataskaitų siuntimą.22.Testavimo būdas pagal 21 punktą, besiskiriantis tuo, kad prijungia minėtas diagnostines priemones prie celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio, bei prijungia diagnostines priemones, galinčias simuliuoti standartinio telefoninio tipo įrenginio funkcijas, nustatant ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra funkcionalus.23.Testavimo būdas pagal 22 punktą, besiskiriantis tuo, kad atjungia telefoninio tipo įrenginį nuo minėto celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio, kai minėtos diagnostinės priemonės yra prijungiamos prie celiuliarinio ar celiuliarinio tipo interfeisinio įrenginio.
24.Testavimo būdas pagal 22 punktą, besiskiriantis tuo, kad generuoja pakėlimo signalą celiuliariniam ar celiuliarinio tipo interfeisinio tipo interfeisiniam įrenginiui.
25.Testavimo būdas pagal 24 punktą, besiskiriantis tuo, kad detektuoja skambinimo toną, kurį sugeneruoja minėtas celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys, atsakydamas į minėto pakėlimo signalo sugeneravimą.
26.Testavimo būdas pagal 22 punktą, besiskiriantis tuo, kad generuoja DTMF signalą ir siunčia į celiuliarinio ar celiuliarinio tipo interfeisinį įrenginį.
27.Testavimo būdas pagal 26 punktą, besiskiriantis tuo, kad detektuoja DTMF signalą, kurį sugeneruoja minėtas celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys, atsakydamas į minėtų priemonių sugeneruotą DTMF signalą.28.Testavimo būdas pagal 2 6 punktą, besiskiriantis tuo, kad generuoja sujungimo signalą ir ji, siunčia i, minėtą celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį.29.Testavimo būdas pagal 21 punktą, besiskiriantis tuo, kad generuoja ateinanti, šaukimo signalą ir ji, siunčia i, minėtą siųstuvą-imtuvą, siekiant nustatyti ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys įjungs savo skambučio generatorių, bei detektuoja skambučio signalą.30.Testavimo būdas pagal 2 9 punktą, besiskiriantis tuo, kad generuoja padėjimo signalą ir ji, siunčia i, minėtą celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį, kai minėtas celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys generuoja skambučius, siekiant nustatyti ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys teisingai atjungs skambučio signalą atėjus telefoniniam kvietimui.31.Testavimo būdas pagal 21 punktą, besiskiriantis tuo, kad generuoja išeinantį skambinimą per celiuliarinį ar celiuliarinio tipo telefoninį tinklą, kai celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra prijungtas prie siųstuvo-imtuvo, ko pasekoje vyksta skambinimas sau pačiam, ir detektuoj amas užimtumo signalas, generuojamas minėtam celiuliarinio ar celiuliarinio tipo perdavėjui atsakant į skambutį.32.Celiuliarinio perdavimo aparatas, turintis radijo siųstuvą-imtuvą, interfeisinį įrenginį, prijungtą prie minėto siųstuvo-imtuvo, kai minėtas interfeisinis įrenginys prijungia minėtą komunikacinį įrenginį prie minėto radijo siųstuvo-imtuvo kviečiant ar atsakant per minėtą radijo siųstuvą-imtuvą, besiskiriantis tuo, kad turi autodiagnostines priemones minėto siųstuvo-imtuvo ir interfeisinio įrenginio funkcionavimui stebėti ir pranešti, priemones papildomam prijungimui minėtų autodiagnostinių priemonių prie minėto interfeisinio įrenginio, priemones papildomam prijungimui minėtų autodiagnostinių priemonių, turinčias priemones minėto komunikacinio įrenginio atjungimui nuo minėto interfeisinio įrenginio, kai autodiagnostines priemonės yra prijungiamos prie interfeisinio įrenginio, minėtas autodiagnostines priemones turinčias priemones, galinčias simuliuoti komunikacinio įrenginio funkcijas, nustatant ar interfeisinis įrenginys yra funkcionalus.
28.Testavimo būdas pagal 2 6 punktą, besiskiriantis tuo, kad generuoja sujungimo signalą ir ji, siunčia i, minėtą celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį.29.Testavimo būdas pagal 21 punktą, besiskiriantis tuo, kad generuoja ateinanti, šaukimo signalą ir ji, siunčia i, minėtą siųstuvą-imtuvą, siekiant nustatyti ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys įjungs savo skambučio generatorių, bei detektuoja skambučio signalą.30.Testavimo būdas pagal 2 9 punktą, besiskiriantis tuo, kad generuoja padėjimo signalą ir ji, siunčia i, minėtą celiuliarinį ar celiuliarinio tipo interfeisinį įrenginį, kai minėtas celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys generuoja skambučius, siekiant nustatyti ar celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys teisingai atjungs skambučio signalą atėjus telefoniniam kvietimui.31.Testavimo būdas pagal 21 punktą, besiskiriantis tuo, kad generuoja išeinantį skambinimą per celiuliarinį ar celiuliarinio tipo telefoninį tinklą, kai celiuliarinis ar celiuliarinio tipo interfeisinis įrenginys yra prijungtas prie siųstuvo-imtuvo, ko pasekoje vyksta skambinimas sau pačiam, ir detektuoj amas užimtumo signalas, generuojamas minėtam celiuliarinio ar celiuliarinio tipo perdavėjui atsakant į skambutį.32.Celiuliarinio perdavimo aparatas, turintis radijo siųstuvą-imtuvą, interfeisinį įrenginį, prijungtą prie minėto siųstuvo-imtuvo, kai minėtas interfeisinis įrenginys prijungia minėtą komunikacinį įrenginį prie minėto radijo siųstuvo-imtuvo kviečiant ar atsakant per minėtą radijo siųstuvą-imtuvą, besiskiriantis tuo, kad turi autodiagnostines priemones minėto siųstuvo-imtuvo ir interfeisinio įrenginio funkcionavimui stebėti ir pranešti, priemones papildomam prijungimui minėtų autodiagnostinių priemonių prie minėto interfeisinio įrenginio, priemones papildomam prijungimui minėtų autodiagnostinių priemonių, turinčias priemones minėto komunikacinio įrenginio atjungimui nuo minėto interfeisinio įrenginio, kai autodiagnostines priemonės yra prijungiamos prie interfeisinio įrenginio, minėtas autodiagnostines priemones turinčias priemones, galinčias simuliuoti komunikacinio įrenginio funkcijas, nustatant ar interfeisinis įrenginys yra funkcionalus.33.Celiuliarinis perdavimo aparatas pagal 32 punktą, besiskirianis tuo, kad komunikacinio įrenginio funkcijas simuliuojančios priemonės turi priemones pakėlimo signalo generavimui minėtam interfeisiniam įrenginiui.
34.Celiuliarinis perdavimo aparatas pagal 33 punktą, besiskiriantis tuo, kad autodiagnostines priemonės turi priemones skambinimo tono detektavimui, kurį sugeneruoja interfeisinis įrenginys, atsakydamas į pakėlimo signalo sugeneravimą.
35.Celiuliarinis perdavimo aparatas pagal 32 punktą, besiskiriantis tuo, kad komunikacinio įrenginio funkcijas simuliuojančios priemonės turi priemones DTMF signalo generavimui ir jo siuntimui į interfeisinį įrenginį.
36.Celiuliarinis perdavimo aparatas pagal 35 punktą, besiskiriantis tuo, kad minėtos autodiagnostines priemonės turi priemones DTMF signalo detektavimui, kurį sugeneruoja interfeisinis įrenginys atsakydamas d, priemonių sugeneruotą DTMF signalą.37.Celiuliarinis perdavimo aparatas pagal 32 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones išorinio skambinimo generavimui, siekiant paleisti interfeisinio įrenginio skambučio generatorių, bei priemones šio sugeneruoto skambučio detektavimui.38.Celiuliarinis perdavimo aparatas pagal 32 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones išeinančiam skambinimui generuoti per interfeisinį įrenginį ir siųstuvą-imtuvą, per radijo telefono sistemą, kuriai priklauso siųs-tuvas-imtuvas, skambinimui generuoti per interfeisinį įrenginį ir siųstuvą-imtuvą, per radijo telefono sistemą, kuriai priklauso siųstuvas-imtuvas, skambinimui grįžtant atgal į siųstuvą-imtuvą, bei autodiagnostinės priemonės įjungia priemones užimtumo signalo, generuojamo minėto siųstuvo-imtuvo, atsakant į skambutį, detektavimui, ir priemones išeinančiam skambinimui generuoti numeriu, kuris priskirtas minėtam siųstuvui-imtuvui, prie kurio jos yra prijungtos.39.Testavimo aparatas tikrinti interfeisinio įrenginio darbingumą, turintis interfeisinį įrenginį , prijungtą prie komunikacinio įrenginio, prijungto prie radijo siųstuvo-imtuvo gaunant ir siunčiant pranešimus per radijo siųstuvą-imtuvą, besiskiriantis tuo, kad turi diagnostines priemones minėto interfeisinio įrenginio funkcionavimui stebėti ir pranešti.40.Testavimo aparatas pagal 39 punktą, besiskiriantis tuo, kad turi priemones papildomam prijungimui diagnostinių priemonių prie interfeisinio įrenginio, diagnostines priemones, įjungiančias priemones, galinčias simuliuoti komunikacinio įrenginio funkcijas, nustatant ar interfeisinis įrenginys yra funkcionalus.
37.Celiuliarinis perdavimo aparatas pagal 32 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones išorinio skambinimo generavimui, siekiant paleisti interfeisinio įrenginio skambučio generatorių, bei priemones šio sugeneruoto skambučio detektavimui.38.Celiuliarinis perdavimo aparatas pagal 32 punktą, besiskiriantis tuo, kad autodiagnostinės priemonės turi priemones išeinančiam skambinimui generuoti per interfeisinį įrenginį ir siųstuvą-imtuvą, per radijo telefono sistemą, kuriai priklauso siųs-tuvas-imtuvas, skambinimui generuoti per interfeisinį įrenginį ir siųstuvą-imtuvą, per radijo telefono sistemą, kuriai priklauso siųstuvas-imtuvas, skambinimui grįžtant atgal į siųstuvą-imtuvą, bei autodiagnostinės priemonės įjungia priemones užimtumo signalo, generuojamo minėto siųstuvo-imtuvo, atsakant į skambutį, detektavimui, ir priemones išeinančiam skambinimui generuoti numeriu, kuris priskirtas minėtam siųstuvui-imtuvui, prie kurio jos yra prijungtos.39.Testavimo aparatas tikrinti interfeisinio įrenginio darbingumą, turintis interfeisinį įrenginį , prijungtą prie komunikacinio įrenginio, prijungto prie radijo siųstuvo-imtuvo gaunant ir siunčiant pranešimus per radijo siųstuvą-imtuvą, besiskiriantis tuo, kad turi diagnostines priemones minėto interfeisinio įrenginio funkcionavimui stebėti ir pranešti.40.Testavimo aparatas pagal 39 punktą, besiskiriantis tuo, kad turi priemones papildomam prijungimui diagnostinių priemonių prie interfeisinio įrenginio, diagnostines priemones, įjungiančias priemones, galinčias simuliuoti komunikacinio įrenginio funkcijas, nustatant ar interfeisinis įrenginys yra funkcionalus.41.Testavimo būdas tikrinti interfeisinio įrenginio darbingumą diagnostinio įtaiso pagalba, kai interfeisinį įrenginį prijungia tarp komunikacinio įrenginio ir radijo siųstuvo-imtuvo, gaunant ir siunčiant pranešimus radijo siųstuvo-imtuvo pagalba, besiskiriantis tuo, kad stebi ir praneša apie interfeisinio įrenginio funkcionavimą.
42.Testavimo būdas pagal 41 punktą, besiskiriantis tuo, kad prijungia diagnostines priemones prie interfeisinio įrenginio, bei prijungia diagnostines priemones, galinčias simuliuoti komunikacinio įrenginio funkcijas, nustatant ar interfeisinis įrenginys yra funkcionalus.
43.Testavimo būdas pagal 42 punktą, besiskiriantis tuo, kad atjungia komunikacinį įrenginį nuo interfeisinio įrenginio, kai diagnostinės priemonės yra prijungiamos prie interfeisinio įrenginio.
