[LT] Cilindrinės spynos ir rakto įtaisas, susidedantis iš cilindrinio korpuso (1) ir jo viduje esančio sukamo vidinio cilindro (2), kuriame yra diskų rinkinys, tame rinkinyje keletas blokuojamųjų diskų (7, 3) su periferinėmis išėmomis (6), ir blokuojamojo strypelio (10), kuris užrakintoje padėtyje kartu su blokuojamaisiais diskais (7, 3) trukdo vidiniam cilindrui (2) suktis cilindrinio korpuso (1) atžvilgiu. Blokuojamieji diskai (7, 3) yra sukami spynos raktu (4) į spynos mechanizmo atpalaidavimo padėtį. Dar yra kreipiamasis elementas (14) rakto kanale, suformuotame išvien su disku (7, 3) rakto skylėms (5, 15), einantis išilgai diskų rinkinio ir įtaisytas taip. kad suktųsi kartu su raktu (4), kai raktas yra sukamas spynoje. Diskų rinkinyje yra keletas blokuojamųjų diskų (7, 3), kurių skylė (15, 7), sudaro bent vieną laiptelį (24), einantį link rakto skylės (15, 5) centrinės dalies, o laiptelio šonai statmenai vienas kitam. Vienas laiptelio (24) šonas sudaro kombinacijos paviršių (25), kuris sąveikauja su rakto (4) atitinkamos kombinacijos paviršiumi (26), nustatydami blokuojamo disko (7,3) sukamąjį judesį vidinio cilindro (2) atžvilgiu, kai raktas (4) yra sukamas spynos mechanizmo atrakinimo kryptimi. Kitas laiptelio (24) šonas atitinkamai sudaro grįžtamąjį paviršių (18) blokuojamajam diskui (7, 3), o raktas (4) kreipiamuoju elementu (14) grąžina blokuojamąjį diską (7, 3) į spynosmechanizmo užrakintą padėtį, atitinkančią rakto įkišimo pradinę padėtį.
[EN]
[0001] Šis išradimas siejasi su cilindrine spyna ir raktu pagal išradimo apibrėžties 1-ojo punkto preambulę ir su raktu arba rakto ruošiniu parodytu joje.
[0002] Cilindrinė tokios rūšies spyna, turinti sukiojamus blokuojamuosius diskus jau yra seniai žinoma. Tačiau nors ir esant daugybei skirtingų rakto skylės kom-binacijų, reikėjo vis naujų kitokių rakto-skylės variacijų sutapimams išvengti, t. y. kai raktas atsi-tiktinai atrakina ne tą spyną, kuriai yra skirtas, nors tai labai reti atvejai. Ypatingai reikalingos spynų grupės atskiriems užsakovams, tarp jų daug spynų ir raktų susietų tarpusavyje hierarchine tvarka kaip jau įvaldytos rakinimo sistemos.
[0003] Vienas sprendimas - tai padidinti spynoje blokuojamų diskų skaičių. Tačiau tuo atveju spynoje reikia daugiau vietos ašies kryptimi ir todėl praktiškai tokios spynos nebegalima pritaikyti durims ar panašaus storio objektams. Geresnė alternatyva būtų sukurti naujų skirtingų rakto profilių, kurie būtų iš dalies, o dar geriau visiškai, tarpusavyje nesuderinami. Yra žinomas sprendimas, pateikiantis naujų rakto profilių, apra-šytas patente FI 68290 (atitinkantis JAV išradimo aprašymą US 4127996) . Paprastai tokios rūšies spynos yra atrakinamos raktu, kurio bazinis profilis yra pusiau apvalaus koto skerspjūvyje. Dėl šios priežasties ir dėl gamybos būdų galimybės naujiems tarpusavyje nesuderinamiems įvairiems profiliams surasti yra gana ribotos. Kadangi minimas pusiau apvalus rakto bazinis profilis jau seniai yra plačiai naudojamas, tokių raktų ar raktų profilių saugumas sudaro rizikos faktorių, nes, darant papildomus griovelius jau naudojamų raktų profiliuose, pastarieji tampa suderinamais ir atrakina spynas, skirtas tik raktams su naujais profiliais.
[0004] Kitas profilis, naudojamas minimoje spynoje, turi beveik stačiakampi, skerspjūvi,. Tačiau šis variantas siejasi su konkrečia iš abiejų pusių atrakinama cilindrine spyna, turinčia sukiojamų blokuojamų diskų. Tokioje schemoje blokuojamųjų diskų grąžinimas vyksta su vieno ar kelių grąžinamųjų strypelių pagalba ir tie strypeliai turi judamuosius galus, i, kuriuos iš rakto yra paduodama jėga per taip vadinamąjį 0 pavidalo blokuojamąjį diską.
[0005] Su šiuo spynos variantu taip pat siejasi patentas FI 81429 (atitinkantis JAV išradimo aprašymą US 4686843), kuris atskleidžia atskirą kreipiamąjį elementą, įdedamą į rakto kanalą, o to elemento tikslas - kartu su sukimosi užkardos priemonėmis užkirsti kelią atsi-tiktiniam blokuojamųjų diskų rinkinio išskaidymui, neteisingai įdėjus raktą į spyną ir traukiant jį iš spynos, kad jis galėtų užimti tik tam tikrą sukamąją padėtį. Kitas kreipiamojo elemento tikslas - neleisti krapštinėti spyną. Tačiau šiame sprendime kreipiamasis elementas tiesiogiai neveikia blokuojamųjų diskų.
[0006] Yra žinomas dar vienas sprendimas aprašytas W0 89/11014 pagrįstas įprastiniu pusapvaliu rakto profiliu, kuriame paviršių kombinacija, o taip pat grąžinamieji pa-viršiai, grąžinantys blokuojamuosius diskus atgal, yra paprastai išsidėstę vienoje rakto koto plokštumos pusėje. Be to, šioje schemoje yra du strypeliai, pritvirtinti prie keliamojo O pavidalo blokuojamojo disko, o vienas iš jų yra patalpintas į patį rakto kanalą. Šitie strypeliai kartu grąžina blokuojamuosius diskus, kai raktas yra pasukamas atgal į spynos mechanizmo užrakintą padėtį. Šios schemos kitas tikslas - neleisti krapštytis spynoje, užkertant kelią mėgini-mams atrakinti ir atskirų blokuojamųjų diskų padėties pakeitimui visrakčio pagalba. Kitais atvejais blo-kuojamųjų diskų grąžinimas vyksta įprastiniu būdu rakinant raktų spynos mechanizmą.
[0007] Šio išradimo tikslas yra sukurti naujo profilio variantą aukščiau minėtai bazinei spynai, atrakinamai tik viena kryptimi ir_ turinčiai sukiojamų blokuojamųjų diskų, naujo sprendimo pagalba. Čia kreipiamasis elementas, tokiu ir vadinamas, yra patalpinamas rakto kanale ir taip naudojamas, kad yra pasiekiami anks-tesnių sprendimų pranašumai, o ankstesnių sprendimų silpnosios vietos yra pašalinamos. Tuo pačiu metu yra tikslas pateikti naujų rakto profilių, kurių dėka būtų galima padidinti rakto saugumą, susijusi, su šios rūšies spyna.
[0008] Išradimo tikslai yra pasiekiami būdu, atskleistu apibrėžties 1-ame punkte ir kituose punktuose. Pagal išradimą diskų rinkinį sudaro keletas blokuojamųjų diskų, kurių rakto skylė yra tokios formos, kad sudaro bent vieną laipteli,, einanti, link rakto skylės cent-rinės dalies, o gretimos dalys yra visiškai statmenos viena kitai, ir tokiu būdu viena laiptelio pusė sudaro kombinacijos paviršių, kuris sąveikauja su atitinkamu kombinacijos paviršiumi rakte, nustatydami blokuojamojo disko sukamąjį judėsi, vidinio cilindro atžvilgiu, kai raktas yra sukamas spynos mechanizmo atrakinimo kryptimi, o kita laiptelio pusė atitinkamai sudaro grįž-tamąjį paviršių blokuojamajam diskui su kuriuo raktas sąveikauja kreipiamojo elemento pagalba, grąžindamas blokuojamąjį diską į spynos mechanizmo užrakintą padė-tį, atitinkančią pradinę rakto įkišimo padėtį. Tokiu būdu išnaudojant naują rakto skylės kombinaciją blokuojamajame diske ir rakto profilį bei blokuojamųjų diskų grąžinimą kreipiamuoju elementu, esančiu rakto kanale, galima gauti naują bazinį profilį ir naujus paviršius, tuo sukuriant profilių įvairovę.
[0009] Grįžtamojo paviršiaus dydis blokuojamajame diske neturi būti tokio pat dydžio kaip kombinacijos paviršius. Todėl praktikoje pakanka, kad grįžtamojo paviršiaus ilgis blokuojamojo disko rakto skylėje būtų trečdaliu mažesnis už blokuojamojo disko kombinacijos paviršių. Taip yra gaunama daugiau erdvės rakto kanale paviršiams ir pasiekiama profilių įvairovė.
[0010] Blokuojamojo disko rakto skylė yra dėkingai supro-jektuota: į ją įeina kreivas paviršius, einantis nuo grįžtamojo paviršiaus vieno galo ir užimantis padėtį zonoje, kurioje galimos įkirtos dėl periferinių išėmų blokuojamajame diske, o minėtas kreivas paviršius yra taip padarytas ir patalpintas, kad atstumas nuo iškirs-tos periferinės išėmos ir rakto skylės yra bent 1 mm. Taip yra garantuojama, kad zona tarp periferinių išėmų ir rakto skylės išliktų pakankamai plati ir taip bus atsižvelgta į blokuojamojo disko gamybą ir stiprumą. Pageidautina, kad kreipiamasis elementas turėtų dvi detales, kurios eitų simetriškai iš abiejų rakto kanalo pusių ir kad blokuojamojo disko rakto skylėje atitinkamai būtų du atskiri laipteliai, ir kiekvienas laip-telis turėtų grįžtamąjį paviršių, taip įtaisytą, kad sąveikautų su vienu iš kreipiamojo elemento ašinių detalių. Šitaip savo ruožtu yra garantuojama, kad į rakto kanalą būtų įkišamas dviem atskiromis padėtimis su 180° pasukimo kampu viena nuo kitos.
[0011] Praktiškai palankesnis įgyvendinimo variantas yra pasiekiamas tada, kai profiliuotas diskas, pasukamas su tos spynos raktu ir užkertantis rakto kanalą, yra įtaisomas tarp cilindrinio korpuso ir vidinio cilindro prie įkišamojo galo ir taip minėtas kreipiamasis elementas yra prieinamas prie minėto profiliuoto disko. Profiliuoto disko rakto skylė gali būti sistemingai kaitaliojama, norint sukurti skirtingas spynų ir raktų šeimas, pagrįstas skirtingais raktų profiliais.
[0012] Norint padidinti raktų įvairovę ir pagerinti minėto kreipiamojo elemento atramą, jis yra priremiamas prie 0 pavidalo blokuojamojo disko, kuris yra žinomas kaip toks ir kuris yra įtaisytas išilgai rakto kanalo prie vidinio cilindro vidinės dalies, ir tokiu būdu minėto O formos blokuojamojo disko rakto skylė gali būti kaitaliojama nepriklausomai nuo minėto profiliuoto disko, taip gaunant papildomų rakto profilių, tinkamų eks-ploatuoti šioje spynoje.
[0013] Raktas ar rakto ruošinys pagal išradimo kombinaciją yra taip dėkingai suformuotas, kad jo koto dalis turi sta-čiakampį pjūvi, ir susideda bent iš vieno griovelio, geriau iš dviejų griovelių, simetriškai išdėstytų abiejose koto pusėse, einantys išilgai koto ir pritaikyti minėtam kreipiamajam elementui.
[0014] Rakto ar ruošinio kotas dar turi kraštą ir su juo susi-jusią šoninę plokštumą, nuo kurios pradedant kombinacijos paviršiai sustatys spynos skylės kombinaciją kiekvienu atveju, yra nuožulniai iškertami pasirinktais intervalais vienas nuo kito link krašto koto dalyje greta minėto pirmojo krašto, ir tas antrasis kraštas yra visiškai suapvalintas. Taip yra garantuojamas rakto suderinamumas su spyna, ir tuo pačiu metu galima apsi-saugoti nuo kažko panašių profilių raktų naudojimo toje spynoje, tuo padidinant rakto saugumą.
[0015] Kitas rakto pranašumas yra tas, kad jame yra dvi eilės kombinacinių paviršių, išdėstytų simetriškai iš abiejų rakto koto centrinės ašies pusių, o rakto koto dalies kraštai greta minėtų kombinacijų paviršių yra suapvalinti. Todėl gali būti įkištas i spyną dviem skir-tingomis sukimo padėtimis, kaip buvo aprašyta aukščiau, ir spyna atrakinama vienoje iš tų padėčių kaip vartotojui patogiau. Jei rakte yra tik viena serija kombinacinių paviršių, tada yra daugiau galimybių pro-filių variacijoms, bet mažiau patogumo vartotojui.
[0016] Toliau išradimas yra aprašomas pailiustruojant brėži-niais :

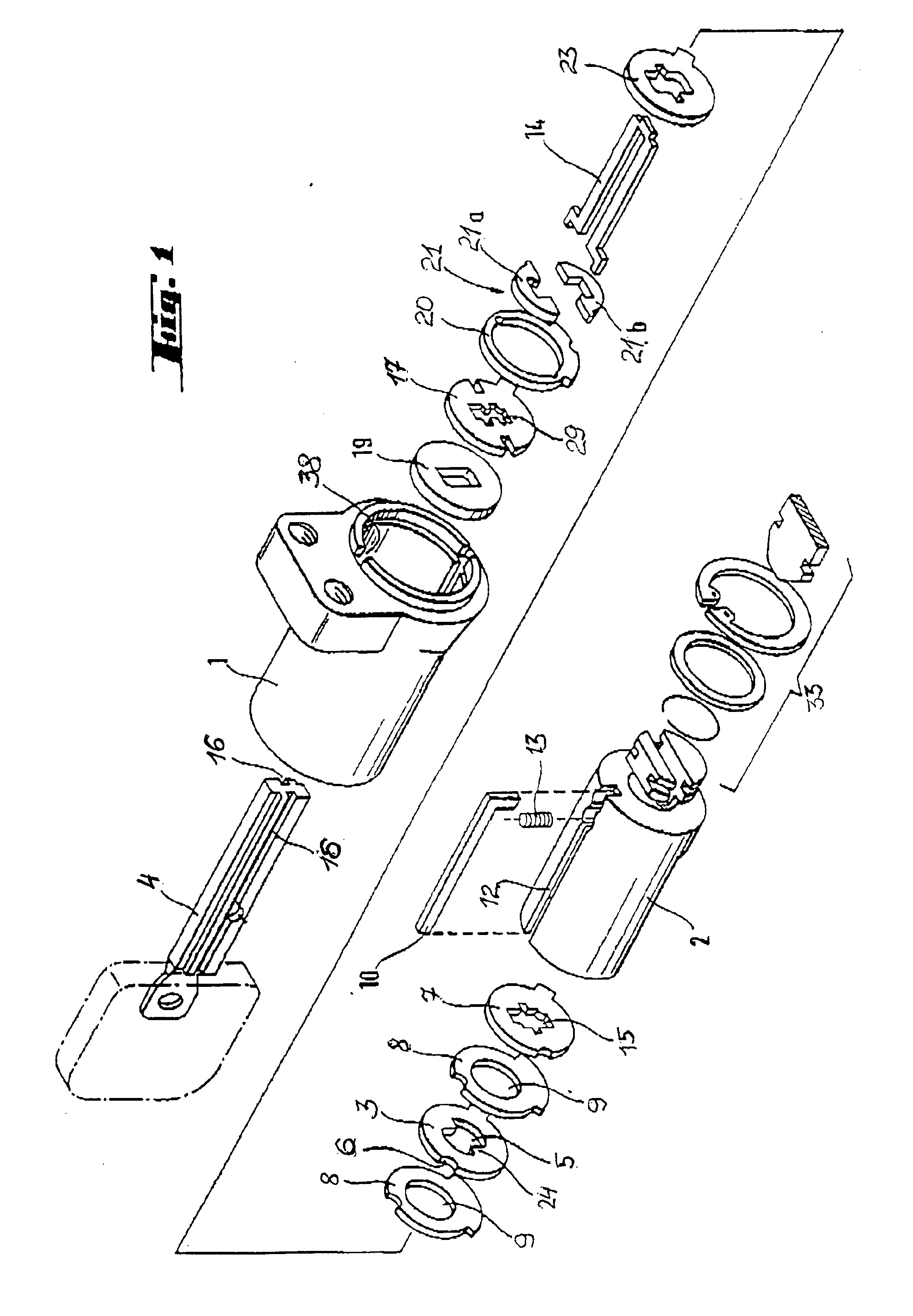

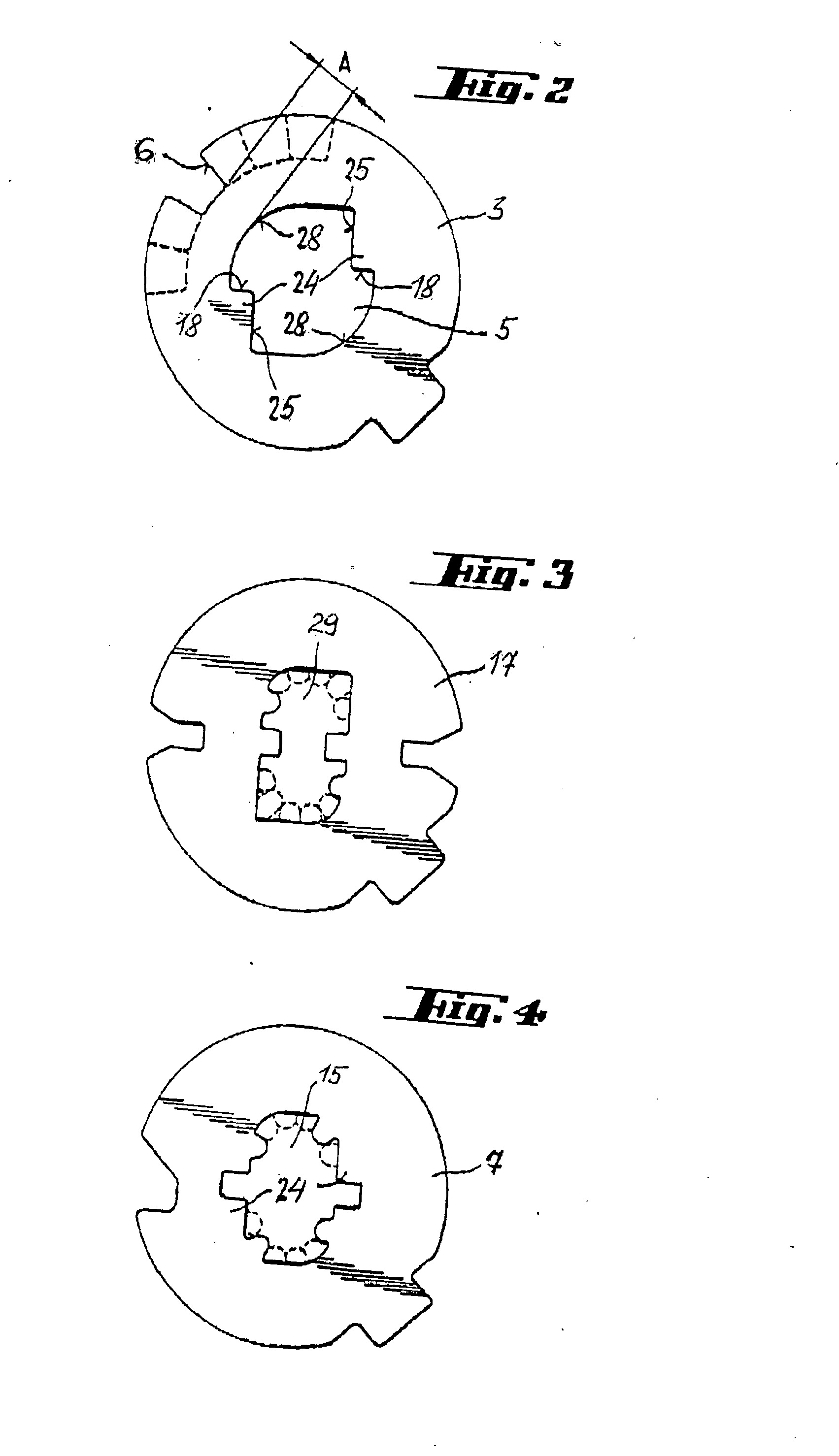

[0017] Fig. 1 vaizduoja cilindrinės spynos ir rakto vieno įgyvendinimo varianto pagal šį išradimą bendrą vaizdą. Fig.. 2 vaizduoja paprastą blokuojamąjį diską, kuris įeina į Fig. 1 kombinaciją. Fig. 3 vaizduoja profiliuotą diską, naudojamą spynos kombinacijoje pagal išradimą, ir dar keletą galimų pro-filių variacijų, parodytų brūkšninėmis linijomis. Fig. 4 vaizduoja taip vadinamą pakeliamą 0 pavidalo blokuojamąjį diską, naudojamą spynos kombinacijoje pagal išradimą, ir dar keletą galimų profilių variacijų pagal išradimą, pavaizduotų brūkšninėmis linijomis. Fig. 5 vaizduoja bazinio profilio rakto skerspjūvio vaizdą, įeinantį į kombinaciją pagal išradimą su gali-momis įkirtų variacijomis. Fig. 6a vaizduoja profilio skerspjūvio vaizdą, kai Fig. 3 parodytas profiliuotas diskas yra įdėtas į spyną.
[0018] Fig. 6b vaizduoja atitinkamai rakto profilio skers-pjūvį, kai O pavidalo blokuojamasis diskas, pavaizduotas Fig. 4, yra įdėtas į spyną.
[0019] Cilindrinė spyna su raktu sudaryta iš cilindrinio korpuso 1, kuriame yra sukiojamas vidinis cilindras 2. Vidinis cilindras 2 turi diskų rinkinį, į kurį įeina keletas paprastų blokuojamųjų diskų 3, sukamų su spynos raktu 4, ir rakto skylę 5, bei periferinę išėmą 6, nustatančią spynos mechanizmo skylės kombinaciją, ir bent vieną keliamąjį 0 pavidalo blokuojamąjį diską 7 su rakto skyle. Blokuojamieji diskai yra atskirti vienas nuo kito tarpiniais diskais 8, kuriuose yra rakto skylė 9. Spynos mechanizme taip pat yra blokuojamasis strypelis 10, kuris užrakintoje spynos mechanizmo padėtyje yra padėtas atskirai į griovelį 11 cilindriniame korpuse 1 ir iš dalies vidinio cilindro plyšyje 12, ir neleidžia vidiniam cilindrui 2 suktis cilindrinio ap-saugo atžvilgiu. Blokuojamieji diskai gali būti spynos raktu 4 pasukami į padėtį, kurioje periferinės išėmos 6, būdamos vidinio cilindro 2 plyšio 12 padėtyje, sudaro spynos ašies kryptimi vientisą kanalą, i, kuri, blokuojamasis strypelis korpuse 1, taip atpalaiduodamas vidinį cilindrą 2 ir leisdamas jam suktis kartu su raktu cilindrinio korpuso 1 atžvilgiu. Vidinio cilindro 2 sukamasis judesys yra perduodamas toliau norimai detalei, pavyzdžiui, spynos užsklandai.
[0020] Fig. 1 33 numeriu pažymėtos priemonės, kurių pagalba vidinis cilindras 2 su diskų rinkiniu yra ašiniu būdu pritvirtintas prie cilindrinio korpuso 1, ir kurių pagalba gali būti paduota jėga iš vidinio cilindro 2.
[0021] Paprastai šios rūšies spynose spynos mechanizmas veikia, esant tiksliam rakto pataikymui, tokiu būdu pake-liamasis 0 pavidalo blokuojamasis diskas yra pri-taikytas nuspausti blokuojamajam strypeliui 10 atgal i, grioveli, 11, esanti, cilindriniame korpuse 1, kai spynos mechanizmas yra užrakintas. Dėl to yra naudojama spy-ruoklė 13 minėtam blokuojamojo strypelio 10 judesiui palengvinti, kad spynos veikimas būtų tolygesnis.
[0022] Į spyną taip pat įeina kreipiamasis elementas 14, įdėtas į rakto kanalą ir suformuotas kartu su rakto skylėmis 15, 7 ir 8 diskų rinkinyje. Fig. 2 pavaizduotame įgyvendinimo variante kreipiamasis elementas 14 susideda iš dviejų detalių, kurios pagal ašį iš abiejų rakto kanalo pusių per diskų rinkinį ir susijungia rakto kanale tolimame gale. Rakto 4 kotas turi ati-tinkamus griovelius 16 kreipiamajam elementui 14.
[0023] Fig. 1 pavaizduotame įgyvendinimo variante kreipiamasis elementas 14 remiasi ties vidinio cilindro 2 vidiniu galu prie keliamojo O pavidalo blokuojamojo disko, o ties išoriniu galu - prie profiliuoto disko 17. Abu diskai 7 ir 17 sukasi kartu su raktu, kai raktas yra sukamas spynoje, tuo blokuojamųjų diskų grąžinimas vyksta neįprastu būdu - rakto griovelio 16, diskų 7 ir 17 bei kreipiamojo elemento 14 pagalba kreipiamasis elementas 14 veikia i, priešais esanti, paviršių 18, padarytą ant blokuojamųjų diskų 7 skylės 5 raktui (žiūr. Fig. 2).
[0024] Fig. 1 pavaizduota spyna taip pat turi grąžinimui ats-parią detalę 19 ir užkardos narius 20 ir 21, kurie neleidžia sugadinti spynos, nes raktą 4 galima įkišti i, spyną ir iš jos ištraukti tik tam tikroje padėtyje.
[0025] Tokiu būdu jie užkerta kelią netyčiniam diskų rinkinio išsklaidymui ir kartu su kreipiamuoju elementu 14 ne-leidžiama spynai nudilti kaišiojant raktą, kai spyna užrakinta. Praktikoje minėtos užkardos gali būti įvai-rios. Šiuo atveju užkardos plokštė 21a ir 21b yra priremiamos prie movos 22, kuri yra stacionariai pri-remta prie vidinio cilindro 2. Kai raktas pasukamas spynoje, užkardos plokštės 21a ir 21b juda radialine kryptimi link rakto 4 koto ir jose padarytų išėmų pagalba neleidžia ištraukti rakto iš spynos, kol raktas yra sukamas atgal i, jo pradinę, atitinkančią įkišimo padėti,. Plokštė 23 palaiko užkardos detales 20 ir 21 iš spynos vidaus. Fig. 2 pavaizduotas paprastas blokuojamasis diskas 4, įdėtas į spyną. Blokuojamojo disko 4 rakto skylė 5 turi dvi simetriškai įtaisytus laiptelius 24, į kuriuos įeina kombinacijos paviršiai 25, kurie sąveikauja su kombinacijos paviršiais 26, išpjautais rakte (žiūr. Fig. 5), ir grąžinimo paviršiai 18, kurie raktą sugrąžinus į pradinę padėtį po spynos atrakinimo, veikiami kreipiamojo elemento 14, verčia blokuojamuosius diskus 4 suktis atgal į jų pradinę padėtį, atitinkančią spynos užrakintą padėtį, kaip aprašyta aukščiau. Rakto skylė taip pat turi kreivą paviršių 28 tokio pavidalo, kad atstumas A tarp rakto skylės 5 ir periferinių išėmų 6 atitiktų gamybos būdo stiprumo reikalavimus, t. y., kad atstumas A būtų bent 1 mm.
[0026] Fig. 3 vaizduoja profiliuotą diską 17, naudojamą spynoje pagal išradimą: o jo rakto skylė 29 taip padaryta, kad galėtų teikti norimas profilių variacijas rakto kote, kuris vaizduotas brūkšninėmis linijomis Fig. 3.
[0027] Tokiu būdu, ilgi profiliuoti grioveliai, besitęsiantys per visą rakto kotą, atitinka profiliuotą diską 17. Be to, galima rakto kote padaryti trumpų griovelių ir pritaikant keliamojo 0 pavidalo blokuojamojo disko rakto skylę 15. Tai žinomas būdas ir yra parodytas Fig. 4. Raktų profiliai atitinkantys profiliuotą diską 17 pagal Fig. 3 ir 0 pavidalo blokuojamąjį diską Fig. 4 yra parodyti Fig. 6a ir 6b.
[0028] Fig. 1 pavaizduotame įgyvendinimo variante keliamasis 0 pavidalo blokuojamasis diskas 4 yra giliausiai iš viso diskų rinkinio vidiniame cilindre 2. Tai nėra būtina dėl spynos mechanizmo veiklos, bet, panorėjus, keliamasis 0 pavidalo blokuojamasis diskas gali būti pajudintas iš diskų rinkinio išorėn ir, padarius ilgesnius profiliuotus griovelius rakto kote, gautųsi papildomų profilio variacijų. Aišku, galima pagal reikalą varijuoti griovelių formą ir dydį.

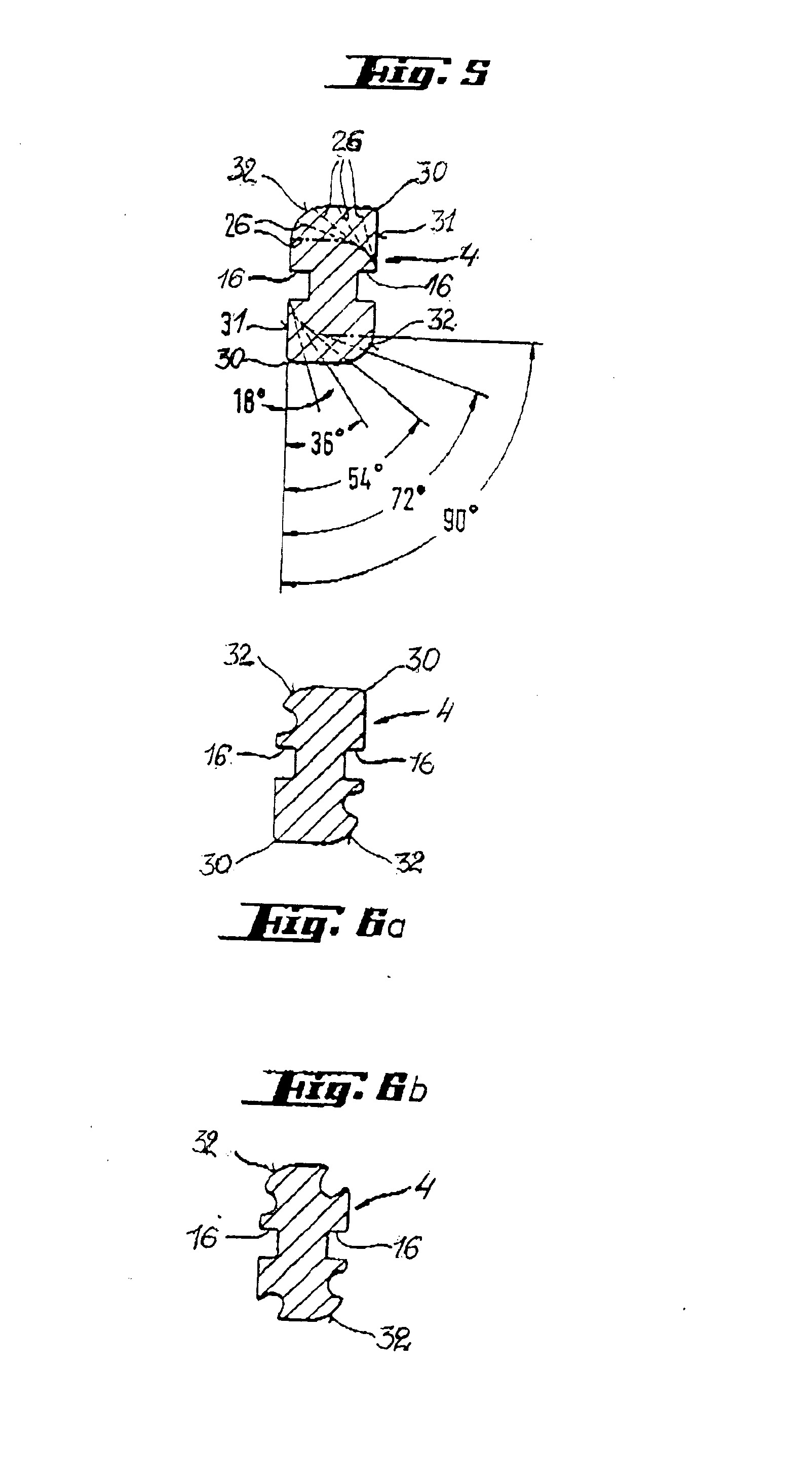

[0029] Kaip itin akivaizdu iš Fig. 5, raktas turi dvi kombinacijos paviršių 26 serijas, išpjautas pradedant nuo gana aštraus galo 30, o šonas 31 kartu su tuo aštriu galu sudaro pakankamai efektyvų kombinacijos paviršių. Kraštai 32, esantys greta kraštų 30, yra suapvalinti atsižvelgiant į rakto skylės 5 dizaino reikalavimus, kaip parodyta aukščiau. Tuo pačiu metu reikėtų stengtis, kad kombinacijų paviršius 26, kurį reikia išpjauti rakto kote, būtų pakankamai ilgas ir spynos mechanizmas patikimai veiktų. Išradimas neapsiriboja parodytais įgyvendinimo variantais. Galimos kelios -modifikacijos pagal išradimo apibrėžties punktus.
1 Cilindrinės spynos ir rakto komplektas, susidedantis iš cilindrinio korpuso (1) ir jo viduje esančio sukiojamo vidinio cilindro (2), kuriame yra diskų rinkinys su keletu blokuojamų diskų (3,7) su peri-ferinėmis išėmomis (6) ir blokuojamuoju strypeliu (10), kuris užrakintoje padėtyje kartu su blokuojamais diskais (3,7) neleidžia suktis vidiniam cilindrui (2) cilindro korpuso (1) atžvilgiu, blokuojamųjų diskų (3,7), kurie yra sukami spynos raktu (4) į spynos mechanizmo atpalaidavimo padėti,, ir kreipiamojo elemento (14) rakto kanale, kuris yra suformuotas kartu su disku (3,7) ir disko rinkinio rakto skylėmis (15,5), ir tas elementas yra išilgai diskų rinkinio ir gali suktis su raktu (4), kai raktas yra sukamas spynoje, besiskiriantis tuo," kad diskų rinkinį sudaro daug blokuojamųjų diskų (7,3), kurių rakto skylė (5,15) yra taip suformuota, kad sudarytų bent vieną laipteli, (24), einanti, link rakto skylės (15,5) centrinės dalies ir turinti šonus, statmenus vienas kitam, o vienas laiptelio (24) šonas sudaro kombinacijos paviršių (25), taip įtaisytą, kad jis sąveikautų su atitinkamu rakto (4) kombinacijos paviršiumi (26) blokuojamojo disko (7,3) sukimo judesiui nustatyti vidinio cilindro atžvilgiu, kai raktas yra sukamas spynos mechanizmo atrakinimo kryptimi, o kitas laiptelio (24) šonas atitinkamai sudaro grįžtamąjį paviršių (2 6) blokuojamajam diskui (7,3), su kuriuo raktas (4) gali sąveikauti su kreipiamojo elemento (14) pagalba, kad galėtų sugrąžinti blokuojamąjį diską (7,3) į spynos mechanizmo užrakinimo padėtį, atitinkančią rakto (4) įkišimo pradinę padėtį.
2. Komplektas pagal 1 punktą, besiskiriantis tuo, kad grįžtamasis paviršius (18), esantis blokuojamojo disko rakto skylėje, yra iš esmės trum-pesnis už blokuojamojo disko kombinacijos paviršių (25), geriausiai, trečdaliu jo ilgio.
3. Komplektas pagal 1 arba 2 punktą, besiskiriantis tuo, kad blokuojamojo disko (3) rakto skylė (5) turi kreivą paviršių (28), einanti, nuo grįžtamojo paviršiaus (18) vieno galo ir įtaiso blokuojamojo disko (3) galimų periferinių išėmų (6) zonoje, ir minėtasis kreivas paviršius (28) yra taip suformuotas ir užima tokią padėtį, kad atstumas tarp išpjautos periferinės išėmos (28) ir rakto skylės (5) yra bent 1 mm.
4. Komplektas pagal bet kuri, iš ankstesnių punktų, besiskiriantis tuo, kad minėtas kreipiamasis elementas (14) susideda iš dviejų detalių, einančių simetriškai iš abiejų rakto kanalo pusių jo ašies kryptimi, ir kad blokuojamojo disko rakto skylė (5,15) susideda iš dviejų atskirų laiptelių (24), kurių kiekviename yra grįžtamasis paviršius (18), įtaisytas taip, kad sąveikautų su viena iš kreipiamojo elemento (14) ašinių detalių.
5. Komplektas pagal vieną iš ankstesnių punktų, besiskiriantis tuo, kad profiliuotas diskas (17), sukamas su strypo raktu (4) ir užkertantis rakto kanalą, yra įtaisytas tarp cilindro korpuso (1) ir vidinio cilindro (2) rakto įkišimo gale ir kad minėtas kreipiamasis elementas (14) yra įrėmintas prie profiliuoto disko (17), ir kad profiliuoto disko (17) rakto skylė (29) yra įtaisyta taip, kad ją galima būtų sistemingai varijuoti, sudarant skirtingas spynos-rakto šeimas su skirtingais raktų profiliais.
6. Komplektas pagal 5 punktą, besiskiriantis tuo, kad minėtas kreipiamasis elementas (14) yra įremtas prie O pavidalo blokuojamojo disko (7), žinomo kaip toks, įtaisyto išilgai rakto kanalo ties vidinio cilindro (2) vidine dalimi, ir kad minėto 0 pavidalo blokuojamojo disko (3) rakto skylė (5) yra įtaisyta taip, kad ją galima būtų varijuoti nepriklausomai nuo minėto profiliuoto disko (17), papildomai nustatant raktų profilius, tinkančius spynai.
7. Raktas ar rakto ruošinys komplektui pagal vieną iš ankstesnių punktų, besiskiriantis tuo, kad rakto koto dalis turi stačiakampį ir bent vieną griovelį (16), geriausiai, du griovelius (16), išdės-tytus iš abiejų pusių ir einančius išilgai koto ir pritaikytus minėtam kreipiamajam elementui (14), ir kad rakto (4) koto dalis turi kraštą (30) ir su juo išvien einančią šoninę plokštumą (31), nuo kurios pradedant yra nuožulniai išpjaunami kombinacijos paviršiai (26), sustatantys spynos įtaiso skylę kiekvienu atveju, su pasirinktais intervalais vienas nuo kito link kito krašto (32) koto dalyje, esančioje greta minėto pirmojo krašto (26), o minėtas antrasis kraštas (28) yra suapvalintas.
8. Raktas pagal 7 punktą, besiskiriantis tuo, kad susideda iš dviejų serijų kombinacijos pa-viršių (26) , išdėstytų simetriškai rakto (4) koto centrinės ašies priešingose pusėse, ir kad rakto (4) koto kraštai (32), išdėstyti greta minėtų serijų kombinacijos paviršių (26), yra suapvalinti.
