[LT] Išradimas priskiriamas medicinos technikos sričiai, o būtent fizioterapiniams prietaisams, skirtiems gydyti išeinamosios angos bei lytinių organų lėtinius susirgimus. Prietaisą sudaro puslaidininkio lazeris (1), įmontuotas korpuse (2), prie korpuso tvirtinamas zondas (3), su keičiamais antgaliais (4). Zondas turi kreipiančius paviršius (5, 9) ir pastovius magnetus (8) bei vienkartinę apsaugos priemonę (11).
[EN] This invention relates to medical apparatus, in particular to physical therapy apparatus for treating chronic diseases of a rectum and sexual organs. The apparatus contains a semiconductor laser (1) fixed in a frame (2), a sonde (3) with accessory nozzles is mounted to the frame. The sonde has guide surfaces (5, 9), permanent magnets (8) and a single protection means (11).
[0001] Išradimas priskiriamas medicinos technikos sričiai, o būtent fizioterapiniams prietaisams, skirtiems gydyti išeinamosios angos bei lytinių organų lėtinius susirgimus.
[0002] Yra žinoma, kad veikiant silpnu lazeriniu lauku biologinėse ląstelėse pagerėja fotocheminiai bei cheminiai procesai, o magnetinis laukas orientuoja turinčias dipolius ląstelių molekules ir jų poveikis yra nuskausminantis, stimuliuojantis, priešuždegiminis ir gydantis.
[0003] Žinomi terapiniai lazeriniai prietaisai, aprašyti paraiškose JP Nr. 4-79276 ir JP Nr. 5-53113, turintys puslaidininkini, lazeri,, Įmontuotą tuščiaviduriame zonde. Zondo gale yra daviklis su kontaktais iš magnetinės medžiagos. Prietaisai yra sudėtingi ir nepatogūs, nes esant i,vairiai gydomų vietų lokalizacijai išeinamoje angoje arba lytiniuose organuose, kontaktų pagalba šias vietas reikia prieš tai nustatyti, o tai sukelia nemalonius pojūčius, prailgina procedūros laiką.
[0004] Artimiausias išradimui yra magnetolazerinės terapijos prietaisas, aprašytas aut. liud. SU Nr. 1818737. Jis turi puslaidininkini, lazeri,, įmontuotą korpuse ir prie korpuso pritvirtintą lankstų šviesolaidi, kurio gale įpresuotas nuolatinis magnetas iš retųjų elementų miltelių ir glaudžiamasis lęšis. Šiame prietaise lazerio spinduliai ir magnetinis laukas glaudžiamuoju lęšiu yra nukreipti i vieną tašką.
[0005] skirtas tik odos paviršiuje esančių žaizdelių
[0006] netinka vidinėms ertmėms gydyti, ypač kai
[0007] nenumatytas prietaiso sterilumo užtikrinimas dirbant su ligoniais.
[0008] Išradimo uždavinys yra sukurti prietaisą, kuris neturėtų aukščiau minėtų trūkumų, būtų efektyvus, saugus ir patogus naudoti praktikoje, ypač gydant išeinamosios angos bei lytinių organų lėtinius susirgimus.
[0009] Šį uždavinį išsprendžia magnetolazerinės terapijos prietaisas, kuri, sudaro korpuse įmontuotas puslaidininkinis lazeris ir prie korpuso pritvirtintas šviesolaidis su jame įpresuotu nuolatiniu magnetu iš retųjų elementų miltelių ir kuriame pagal išradimą šviesolaidis yra standus, šviesai laidus zcr.das, turintis paviršius, kreipiančius lazerio spindulius norima kryptimi, su betarpiškai prie kiekvieno iš jų įpresuotais nuolatiniais magnetais. Gydymo efektui ir naudojimosi patogumui padidinti zondas turi keičiamus antgalius, skirtingai dozuojančius lazerinę spin-duliuotą .
[0010] Sterilumui užtikrinti zondas patalpintas į vienkariinę apsaugos priemonę.
[0011] Siūlomas prietaisas turi plataus diapazono poveikio lauką, kurio kryptis ir spinduliuotės stiprumas yra lengvai ir greitai keičiami, todėl efektyviai naudojamas praktikoje. Nėra pavojaus užsikrėsti AIDS bei kitomis infekcijomis, nes gydymo seansų metu ant zondo yra uždedamos vienkartinės apsaugos priemonės.

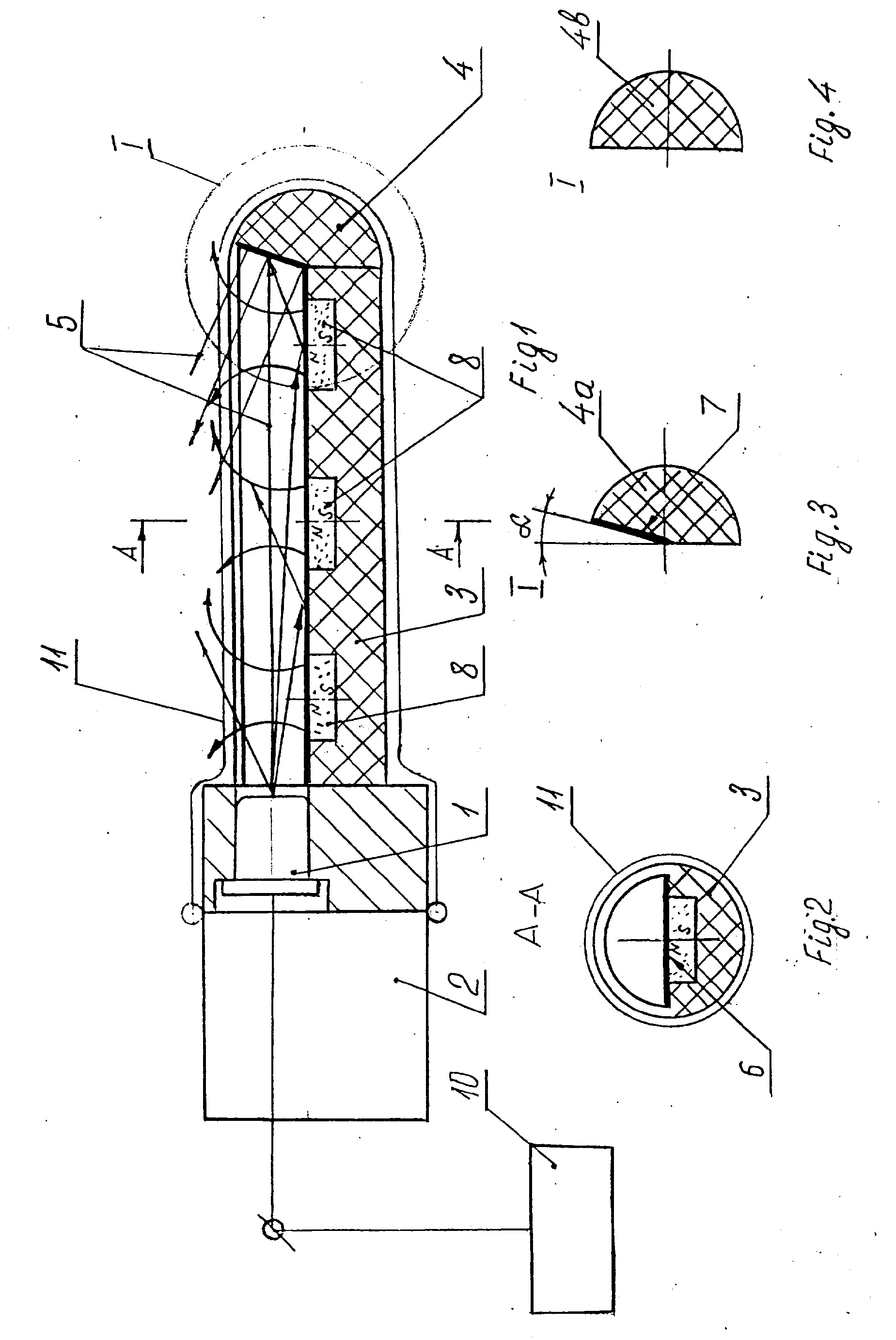

[0012] Išradimas detaliau aprašomas, panaudojant brėžinius, kuriuose parodyta: Fig.l - pirmas siūlomo prietaiso variantas, išilginis pjūvis; Fig.2 - Fig.l pjūvis pagal A-A;

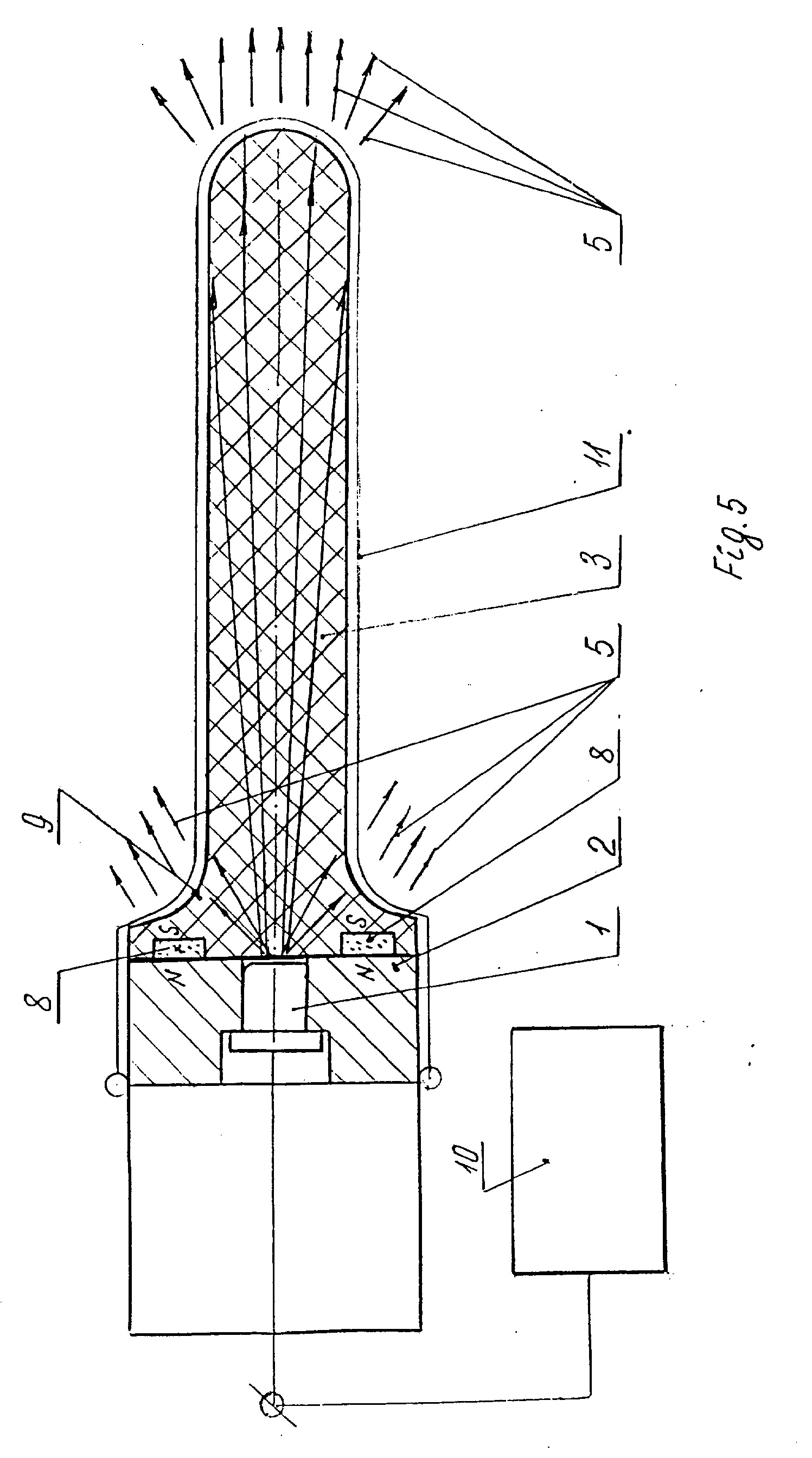

[0013] Fig.4 - Fig. 1 vaizdas I, antras prietaiso variantas; Fig. 5 - trečias siūlomo prietaiso variantas, išilginis pjūvis.
[0014] Prietaisą sudaro puslaidininkinis lazeris 1 (įgyjamas komerciniu būdu, pvz., puslaidininkinis lazeris IP-4-250), Įmontuotas korpuse 2. Prie korpuso pritvirtintas standus, šviesai laidus zondas 3, turintis keičiamą antgalį 4.
[0015] Pirmas prietaiso variantas. Zondas 3 turi išėmą, kurioje yra lazerio spindulius 5 kreipiantis paviršius 6. (Fig. 2) ir keičiamą antgalį 4a su lazerio spindulius kreipiančiu kampu a = 3 15° paviršiumi 7.
[0016] (Fig.3) Prie pat paviršių 6 ir 7 yra įpresuoti nuolatiniai magnetai 8, kurie yra presuotos tabletės pavidalo retųjų elementų milteliai.
[0017] Antras prietaiso variantas yra tas pats prietaisas, parodytas Fig.l, tačiau turintis antgalį 4b (Fig.4), laisvai praleidžianti, lazerio spindulius, t.y. be kreipiančio paviršiaus.
[0018] Trečias prietaiso variantas yra zondas 3 su antgaliu 4 sudarantys vientisą detalę (Fig.5), kuri turi arčiau lazerio esančiame zondo gale kreipianti, paviršių 9, pvz. toroidini, prie kurio betarpiškai yra nuolatiniai magnetai 8.
[0019] Visi prietaiso variantai jungiami su energijos šaltiniu 10 ir sterilumui užtikrinti jų darbinės dalys yra talpinamos vienkartinėje apsaugos priemonėje 11.
[0020] Magnetolazerinės terapijos prietaisas veikia taip.
[0021] Įjungiamas energijos šaltinis 10 ir uždedama vienkartinės apsaugos priemonė 11 ant antgalio 4 ir zondo 3.
[0022] Pirmas prietaiso variantas. Lazerio spinduliai 5 sklinda zondo 3 ašies kryptimi, atsispindi nuo kreipiančių plokštumų 6 ir 7 ir kartu su nuolatiniu magnetiniu lauku sklinda Fig.l parodytomis kryptimis. Šis variantas naudojamas praktologij oje - skirtas gydyti hemorojų, proktitams, paraproktitams, išeinamosios angos žaizdoms ir įtrūkiams.
[0023] Antras prietaiso variantas. Šiuo atveju zondas 3
[0024] (Fig.l) yra montuojamas su antgaliu 4b (Fig.4) ir dalis lazerio spindulių, sklindančių zondo ašies kryptimi atlenkiama paviršiaus 6, o dalis (apie 60-80%) laisvai praeina pro antgali, 4b. Šis variantas naudojamas gydant prostatitus.
[0025] Trečias prietaiso variantas. Šiuo atveju dalis spindulių 5, sklindančių iš lazerio 1, yra nukreipiami toroidinio paviršiaus 9 jau zondo pradžioje i šonus
[0026] (Fig.5) kartu su pastovaus magneto 8 lauku. Kita dalis (apie 70-80%) išeina per zondo galą ir neturi magnetinio lauko poveikio. Šis variantas naudojamas ginekologijoje - gimdos kaklelio erozijai, žaizdelėms, kiaušidžių uždegimams, o taip pat prostatitams gydyti.
[0027] Siūlomas magnetolazerinės terapijos prietaisas yra išbandytas klinikinėje praktikoje, atitinka higienos normas ir turi paruoštą techninę dokumentaciją.
1. Magnetolazerinės terapijos prietaisas, kuri, sudaro korpuse įmontuotas puslaidininkinis lazeris ir prie korpuso pritvirtintas šviesolaidis su jame įpresuotu nuolatiniu magnetu iš retųjų elementų miltelių, besiskiriantis tuo, kad šviesolaidis yra standus, šviesai laidus zondas, turintis paviršius, kreipiančius lazerio spindulius norima kryptimi, su betarpiškai prie kiekvieno iš jų įpresuotais nuolatiniais magnetais.
2. Prietaisas pagal 1 punktą besiskiriantis tuo, kad zondas turi keičiamus antgalius, skirtingai dozuojančius lazerių spinduliuotę.
3. Prietaisas pagal 1 punktą? besiskiriantis tuo, kad zondas yra patalpintas i, vienkartinę apsaugos priemonę.
