[LT] Išradimas priklauso dviračių gamybos sričiai ir, konkrečiai, susijęs su dviračio rankinėmis pavaromis.@Išradimo tikslas-užtikrinti pavaros paprastumą ir galimybę ją realizuoti iš pagrindinės pavaros elementų.@Papildoma rankinė dviračio pavara turi grandininę pavarą, kurios viena žvaigždutė (1 ) standžiai užmauti ant veleno (2), prie kurio galų pritvirtintos rankenos (3). Kita grandininės pavaros žvaigždutė užmauta ant priekinio rato ašies. Velenas (2) pasukamai sujungtas su įvore (4), kuri standžiai įstatyta į vairo iškyšulyje (5) numatytą rankenų tvirtinimo vietą.
[EN]
[0001] Išradimas priklauso dviračių gamybos sričiai ir, konkrečiai, susijęs su dviračio rankinėmis pavaromis.
[0002] Yra žinoma dviračio rarkinė pavara su grįžtamo slenkamo judesio svertais, turinti korpusą, sinchronizacijos mechanizmą, susidedanti, iš trijų kūginių krumpliaračių, pavaros veleną, praeinanti- per * du kūginius krumpliaračius, ir vienakryptes movas, uždėtas ant pavaros veleno ir esančias svertų stebulėse, už korpuso ribų, ir k.lnemat iškai su jomis sujungtas (žr. TSRS a. 1. Nr. 592661, TPK B62M 1/04, publ. 1978.02.15).
[0003] Šios dviračio "rankinės pavaros trūkumas yra jos sudėtingumas, didinantis gamybos paruošimo išlaidas ir gaminio savikainą.
[0004] Pateikiamo išradimo prototipas yra dviračio papildoma' rankinė pavara, turinti kolonėlę, šarriyru sujungtą su vairo iškyšuliu, veleną su pora rankenų, priekinio rato vedančią žvaigždutę, grandininę dviejų laipsnių pavarą, kurios laipsniai sujungti -tarpinio veleno pagalba, esančio šarnyre ir turinčio užtvirtintas grandininės pavaros žvaigždutes (žr. TSRS a. 1. Nr. 303231 TPK B62M 1/12, publ. 1971.05.13).
[0005] Ir ši pavara yra sudėtingesnė už pagrindinę dviračio pavarą.
[0006] Pateikiamo išradimo tikslas - supaprastinti dviračio papildomą rankinę pavarą ir užtikrinti galimybę ją realizuoti iš pagrindinės dviračio pavaros elementų.
[0007] Šiam tikslui pasiekti dviračio papildomoje rankinėje pavaroje, susidedančioje iš veleno su . pora rankenų, pasukamai sujungto su vairo iškyšuliu, žvaigždutės, standžiai sujungtos su velenu ir kartu su priekinio rato vedančiąja žvaigždute įeinančios i, grandininę
[0008] pavarą, pagal išradimą velenas su vairo iškyšuliu yra sujungtas įvorės pagalba, standžiai Įstatytos į iškyšulyje numatytą rankenų tvirtinimo vietą.

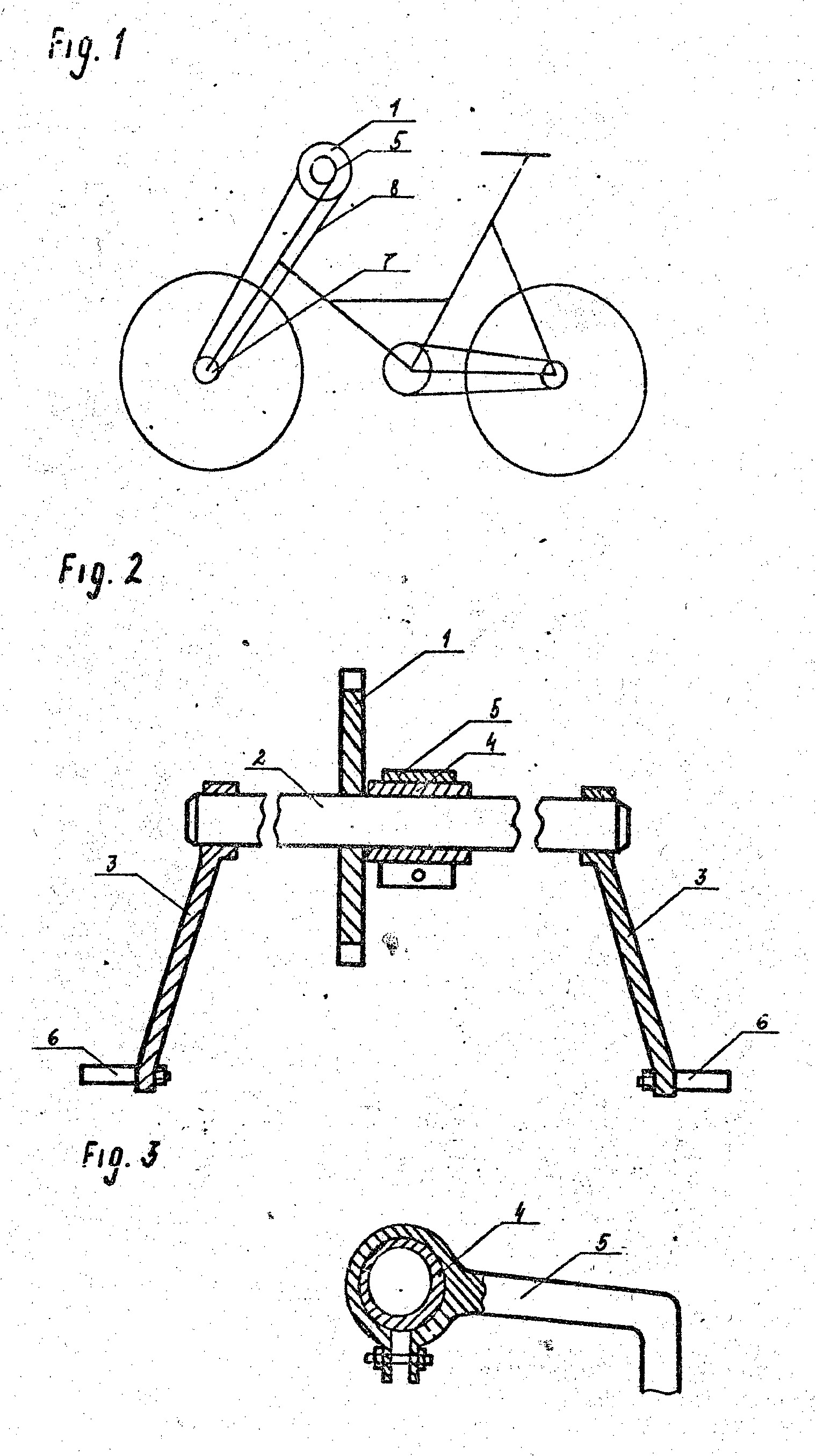

[0009] Fig. 1 parodytas dviratis su rankine pavara, fig. 2 - rankinės pavaros pagrindinis mazgas, fig. 3 vairo iškyšulys su ^ vore.
[0010] Pateikiama dviračio papildoma rankinė pavara turi žvaigždutę 1 ( fig. 1, 2), standžiai užmautą ant veleno 2 , ant.^- kurio yra pritvirtintos rankenos 3. Velenas
[0011] įeina i, įvorę 4, kuri . standžiai sujungta su vairo iškyšuliu 5, suveržiant ją cilindrinėje kiaurymėje ( fig. 3), kuri yra numatyta dviračio rankenų standžiam įtvirtinimui. Prie rankenų - 3 galų pritvirtinti cilindriniai strypeliai 6, pritaikyti laikyti / juos rankomis, vairuojant dvirati, " ir dirbant papildoma rankine pavara. Dviračio priekinio rato ašis pakeista užpakalinio rato ašimi su vienos krypties pavaros ir stabdymo mechanir.nnu. Ant šios ašies užtvirtinta žvaigždutė 7, grandine 8 sujungta su žvaigždute 1, sudaro grandininę pavarą.
[0012] Naudojantis dviračio papildoma rankine pavara, rankenomis 3 ( arba viena iš jų) sukama žvaigždutė, kurios judėsi, grandinė 8 perduoda priekinio rato vedančiajai žvaigždutei 7. Rankenas 3 veikiant priešinga kryptimi, priekinis ratas yra stabdomas. Taigi, nėra reikalo turėti įprastini, priekinio rato stabdį. Visos detalės siūlomai pavarai gali būti paimtos iš pagrindinės dviračio pavaros, papildant j^ s įvore 4.
[0013] Pateikiama dviračio papildoma rankinė pavara leidžia dviratininkui dirbti ne tik kojomis, bet ir rankomis. Dėl to labai palengvėja važiavimas į kalną. Be to, naudojimasis dviračio papildoma rankine pavara
[0014] teigiamai veikia dviratininko sveikatą, nes d:rba ne tik kojų,, bet ir rankų, pečių bei pilvo raumenys.
Papildoma rankinė dviračio pavara, susidedanti iš veleno su pora rankenų, pasukamai sujungto su vairo iškyšuliu, žvaigždutės, standžiai sujungtos su velenu ir kartu su priekinio rato vedančiąja žvaigždute įeinančios i, grandinę pavarą, besiskirianti tuo, kad papildomos rankinės pavaros velenas su vairoiškyšuliu sujungtos, panaudojant įvorę, standžiai įstatytą i, iškyšulyje numatytą rankenų tvirtinimovietą.
