[LT] Aglomeruojamas mišinys, kurio sudėtyje yra geležies junginiai ir kietas kuras, aglomeruojami aglomeravimo mašinoje. Šalinamųjų dujų kiekis sumažėja, aglomerato kokybė gerėja tuo atveju, kai dalis panaudotų dujų sodrinamos deguonimi iki, daugiausia, 24 % koncentracijos, įmaišius sodrintų deguonimi dujų, ir grąžinamos atgal kaip cirkuliuojančios dujos, o šalinamas tik toks panaudotų dujų kiekis, kurį atitinka dujų, išsiskyrusių aglomeravimo proceso metu, įmaišomų sodrintų deguonimi dujų bei įsiurbimo per nesandarumus oro kiekių sumai, atėmus iš šios sumos degimo metu sunaudoto deguonies kiekį.
[EN]
[0001] Išradimas priskiriamas medžiagų su geležies oksidu aglomeravimo, naudojant aglomeravimo mašiną, būdui; be to, aglomeruoj amas mišinys, kurio sudėtyje yra kietas kuras, tiekiamas i, aglomeravimo mašiną, kur mišinio paviršius užsiliepsnoja veikiamas dujų, kurių sudėtyje yra deguonies; dalis degimo procese gautų dujų sodrinamos dujomis, kurių sudėtyje yra deguonies, ir nukreipiamos atgal i, mašiną, tuo būdu ši dujų dalis atlieka antrinių cirkuliuojančių dujų, kurių sudėtyje yra deguonies, vaidmenį, o kita sunaudotų dujų dalis ša-linama kaip technologinio proceso atliekos.
[0002] Medžiagos su geležies oksidu, pavyzdžiui, geležies rūda arba geležies rūdos koncentratai, aglomeruojamos naudojant aglomeravimo mašinas. Aglomeruo j amas mišinys, kuri, sudaro geležies rūda, balastinė medžiaga, kietas kuras ir priedai, tiekiamas į aglomeravimo mašiną. Čia jis uždegamas žaizdru. Per aglomeruoj amą mišinį įsiurbiamas oras, o degimo frontas aglomeruojamame mišinyje lei-džiasi žemyn. Degimo metu gautos dujos iš talpų, esan-čių virš aglomeravimo mašinos, įsiurbiamos į dujų ko-lektorių, išvalomos ir išleidžiamos į atmosferą. Aglomeravimo procesą skatina karštų dujų šilumos pernešimas šaltai kietai fazei. Pernešamos šilumos kiekis priklauso nuo kuro ir deguonies kiekio. Minėtas šilumos perne-šimas realizuojamas naudojant didelį oro ir tuo pačiu degimo procese gautų dujų kiekį. Ne visas ore esantis deguonis yra panaudojamas, be to, gautose dujose yra vanduo, išgarintas iš aglomeruoj amo mišinio, C02 - mi-šinio degimo produktas, CO - dalinio oksidavimo produktas, ir' kitos dujos.
[0003] Iš IPA 52 116 703 žinomas aglomeravimo būdas, besiskiriantis tuo, kad panaudotos dujos nepatenka į atmo-sferą. Pagal šį išradimą į dujas, skrodžiančias mišinio sluoksnį, įmaišoma deguonies, visos panaudotos dujos arba jų dalis nukreipiamos į aukštakrosnę, o likusios dujos nukreipiamos i, cirkuliacini, kontūrą. Tais atvejais, kai visos dujos nukreipiamos i, aukštakrosnę, deguonies koncentracija dujose turi viršyti 30%, o įsiur-biamų dujų kiekis apytikriai turi viršyti 650 nm /t aglomerato. Didėjant deguonies koncentracijai suvar-tojamų dujų kiekis mažėja. Jeigu i, aukštakrosnę nukreipiama tik dalis panaudotų dujų, o kita dalis patenka i, cirkuliacini kontūrą, tuomet maksimalus įsiurbiamų du-jų, kuriose yra 17% deguonies, kiekis taip pat yra 650 nm 3 /t aglomerato, palankiausiu atveju 500 nm 3/t. Didėjant deguonies koncentracijai mažinamas įsiurbiamų dujų kiekis. Naudojant minėtus dujų kiekius, blogėja aglomeravimo kokybė. Be to, prijungimas prie aukšta-krosnių yra sudėtingas, o deguonies sąnaudos yra didelės.
[0004] Išradimo tikslas - maksimaliai ir pateisinamai proceso ekonomiškumo požiūriu sumažinti panaudotų dujų kieki, ir gauti aukštos kokybės aglomeratus.
[0005] Pagal išradimą šis tikslas pasiekiamas naudojant būdą, besiskirianti, nuo anksčiau aprašyto tuo, kad šalinamas tik toks panaudotų dujų kiekis, kuri, atitinka dujų, išsiskyrusių aglomeravimo metu, Įmaišomų sodrintų deguonimi dujų bei įsiurbiamo per nesandarumus oro kiekių sumą, atėmus iš šios sumos degimo metu sunaudoto deguonies kiekį, o likusios dujos nukreipiamos atgal, po mišinio pakrovimo į cirkuliuojančias dujas įmaišomas toks sodrintų deguonimi dujų kiekis, kad dujų mišinio maksimali deguonies koncentracija neviršytų 24%.
[0006] Sodrintos deguonimi dujos - tai dujos, kuriose deguonies koncentracija yra aukštesnė negu panaudotose dujose. Tokių dujų pavyzdžiai - sodrintas deguonimi oras arba techniškai švarus deguonis. Aglomeravimo metu iš-siskyrusiose dujose daugiausia yra C02 ir CO - anglies degimo produktų, vandens garų, gaunamų garuojant įkro-vos vandeniui, ir S0X - sieros junginių įkrovoje degimo produktų.
[0007] Įsiurbiamas per nesandarumus oras įmaišomas, pavyz-džiui, aglomeravimo zonos pradžioje ir pabaigoje. Be to, oras gali būti įmaišomas ties aglomeravimo mašinos palečių sandarinimo tarpinėmis ir sandarinimo sijomis. Dalis deguonies sunaudojama aglomeravimo ir aglomeravimo procesą lydinčio oksidavimo procesų metu. Šali-namas tik tos panaudotų dujų kiekis, kuris atitinka procesų metu išsiskyrusių dujų kiekį. Kita panaudotų dujų dalis nukreipiama atgal. Šios dujos atlieka cir-kuliuojančių dujų vaidmenį. Įsiurbiamų į įkrovą dujų, kurias sudaro cirkuliuojančios dujos sumaišytos su sod-rintomis deguonimi dujomis, kiekis siekia 950-1200 nm3/t aglomerato. Atitinkamas deguonies kiekis siekia 30-130 nm3/t aglomerato. Mažėjant 02 koncentracijai sodrintose deguonimi dujose, didėja šalinamų panaudotų dujų kiekis ir įmaišomų sodrintų deguonimi dujų kiekis, ša-linamų dujų kiekis minimalus naudojant techniškai švarų deguonį, maksimalus - naudojant orą. Naudojant orą, įmaišoma didelis azoto kiekis. Azotą cirkuliuojančiose dujose turi kompensuoti atitinkamas šalinamų dujų kiekis. Minimali deguonies koncentracija aglomeruojančiose "sodrintose" dujose, kurios patenka į aglomeravimo ma-šiną tesiekia apie 8%. Šalinamų panaudotų dujų kiekis priklauso nuo aglomeravimo sąlygų ir gali siekti 600 nm3/t aglomerato. Sunaudojamų dujų kiekis yra mažiausias, jeigu įmaišomas techniškai švarus deguonis, sumažinamas įsiurbiamo per nesandarumus oro srautas, o vandens garai kondensuojami ir šalinami kartu su ištirpusiu C02. Viršutinėje aglomeravimo mašinos dalyje yra gaubtas cirkuliuojančių dujų surinkimui. Darbo pradžioje įpu-čiamas oras degiklio uždegimui ir aglomeravimui. Pagal minėtus kriterijus dalis panaudotų dujų šalinama, o ki-ta dalis sunaudojama kaip cirkuliuojančios dujos.
[0008] Išradimo pranašumu laikytinas mažas šalinamų dujų kiekis. Tuo būdu, pinga ir gerėja dujų išvalymas, o pa-ruoštas aglomeratas pasižymi geromis savybėmis.
[0009] Išradimo realizavimo variantas, besiskiriantis tuo, kad cirkuliuojančios dujos sodrinamos deguonimi iki 16-22% koncentracijos. Šiuo atveju, palyginus su procesu, ku-riame nenaudojamas sodrinimas deguonimi, pasiekiamas didesnis aglomeravimo našumas.
[0010] Išradimo realizavimo atvejis, besiskiriantis tuo, kad cirkuliuojančios dujos sodrinamos deguonimi iki 18-21% koncentracijos Aglomeravimo proceso našumas, palyginus su įprastiniu, žymiai išauga.
[0011] Išradimo realizavimo atvejis, besiskiriantis tuo, kad cirkuliuojančios dujos sodrinamos deguonimi iki 10-16%. Šiuo atveju aglomeravimo kokybė yra pakankamai gera, o proceso našumas tebelieka toks pat aukštas. Be to, kadangi šalinamas mažesnis deguonies kiekis, deguonies sąnaudos mažėja.
[0012] Išradimo realizavimo atvejis, besiskiriantis tuo, kad cirkuliuojančių dujų slėgis gaubte yra artimas atmosferos slėgiui, o minėtas slėgis palaikomas reguliuojant šalinamų dujų kieki,. "Artimu atmosferos slėgiu" mes vadiname slėgį, kurio reikšmė yra intervale tarp minimalaus ir manometrinio slėgio. Tuo būdu, atmosferos oras nepatenka per nesandarumus, arba jo patenka mažai, . o šalinamų dujų kiekis atitinka minėtus kriterijus.
[0013] Palankus išradimo realizavimo atvejis, besiskiriantis tuo, kad kieto kuro, įmaišomo i, aglomeruojamą mišinį, kiekis mažinamas atsižvelgus į šilumos kiekį, kurį iš-skiria degančios CO dujos cirkuliuojančiose dujose, nors cirkuliuojančiose dujose yra žymus deguonies per-teklius, tačiau išsiskyrusiose dujose yra daug CO dujų, kurių koncentracija gali siekti kelioliką procentų. Taigi, šilumos kiekis, išsiskyręs degant CO, .leidžia sumažinti sudeginamo kokso kiekį. Taip sutaupoma iki 20% kokso. Be to, kadangi koksas yra pagrindinis sieros šaltinis, sumažėja S0X kiekis šalinamose dujose.
[0014] Išradimo realizavimo variantas, besiskiriantis tuo, kad šalinamų dujų kiekis mažinamas kondensuojant H20 ir/arba išplaunant C02 ir/arba surišant sierą kalkėmis. Vanduo kondensuojamas ir C02 išplaunamas betarpiškai iš šali-namų dujų. Siera surišama įbėrus CaO arba Ca(OH)2 i, aglomeruoj amą mišinį arba įkrovą. Tuo būdu, sumažėja šalinamų dujų kiekis.
[0015] Išradimo realizavimo variantas, besiskiriantis tuo, kad, siekiant išvengti temperatūros kritimo žemiau H2S04 rasos taško, cirkuliuojančios dujos pašildomos. Šiuo atveju dujų temperatūra nenukrenta žemiau H2S04 rasos taško, o įranga apsaugoma nuo korozijos.
[0016] Išradimo realizavimo variantas, besiskiriantis tuo, kad, kondensuojant vandenį iš šalinamų dujų, rasos taš-kas pradiniu momentu pasiekiamas įpurškus vandens, po to dujos šaldomos netiesiogiai kondensuojantis vandens garams.
[0017] Išradimo realizavimo variantas, besiskiriantis tuo, kad cirkuliuojančios dujos valomos nuo pelenų, o gauti pe-lenai nukreipiami atgal į aglomeruoj amą mišinį. Dujos valomos mechaniniais dulkių surinkimo įrenginiais, pa-vyzdžiui, ciklonais ir multiklonais. Galima valyti visas panaudotas dujas, tiktai cirkuliuojančias dujas ar-ba cirkuliuojančias ir šalinamas dujas atskirai. Tokiu būdu apsaugomi dujotiekiai ir palengvinamas šalinamų dujų valymas.
[0018] Išradimo realizavimo variantas, besiskiriantis tuo, kad cirkuliuojančios dujos prie dujų gaubto šoninių sie-nelių atlieka dujų pertvaros vaidmenį, tarp dujų gaubto kraštų, viršutiniame gaubto skyriuje yra oro talpos, kurių pagalba virš įkrovos sudaromas perteklinis slė-gis. dėl šių priežasčių nedidelis cirkuliuojančių dujų kiekis skverbiasi per plyšį, esantį tarp įkrovos pa-viršiaus ir dujų gaubto šoninės sienelės apatinio kraš-to. Taip išvengiama oro skverbimosi per nesandarumus šoninėse sienelėse.
[0019] Išradimo realizavimo būdas, besiskiriantis tuo, kad, siekiant pašalinti kenksmingas dujas bei kietas me-džiagas, panaudotos dujos valomos cirkuliuojančiame sū-kurio sluoksnyje su kietu sorbentu esant žemesnei kaip 150°C temperatūrai, pageidautinu atveju 80-60°C. Sorbentu gali būti CaO, Ca(OH)2, CaC03 dolomitas. Sistemą su cirkuliuojančiu sūkurio sluoksniu sudaro reaktorius su sūkurio (pseudosuskystintu) sluoksniu, separatorius kietų medžiagų atskyrimui iš reaktoriuje gaunamos suspensijos, t.y., sistemą sudaro recirkuliacinis ciklo-nas su atskyrimo linija kietų medžiagų šalinimui. Dujų ir sorbento temperatūra reaktoriuje reguliuojama įpi-lant į reaktorių vandens. Dujų srauto greitis reaktoriaus sūkurio sluoksnyje yra 1-10 m/s, pageidautinu atveju 2-5 m/s. Suspensijos tankis reaktoriuje 0,1-100 kg/m3, pageidautinu atveju 1-5 kg/m3. Vidutinis sorbento dalelių diametras 1-100 j^m, pageidautinu atveju 5-20 (im. Cirkuliuojančio per valandą sorbento kiekis turi būti penkis kartus viršyti sorbento kiekį reaktoriaus šachtoje, pageidautinu atveju 30-100 kartų. At-vėsusio mišinio temperatūra turi būti 5-30°C aukštesnė už vandens rasos taško temperatūrą. Dalinis vandens garų slėgis reaktoriuje - 15-50 vandens garų tūrio %, pageidautinu atveju 25-40 %. Sorbentą galima tiekti į reaktorių kietos medžiagos arba vandeninės suspensijos pavidalu. Reaktoriuje sorbcija vyksta tuomet, kai at-ramini, sluoksnį sudaro 100-500 p.m dydžio kietos da-lelės, o ikrauto sorbento dalelės yra mažesnė.s. Cir-kuliuojančio sūkurio sluoksnis skiriasi nuo "klasiki-nio" sūkurio sluoksnio. "Klasikiniu" atveju tarp tan-kiosios fazės ir dujų fazės yra aiški riba, t.y., stebimas tankio šuolis. Cirkuliuojančio sūkurio atveju dispersiniame sluoksnyje nėra staigaus tankio šuolio, o kietų medžiagų koncentracija reaktoriuje leidžiantis žemyn tolygiai mažėja. Dujų-kietos medžiagos suspensija iškraunama iš viršutinės reaktoriaus dalies. Įrenginio darbo diapazonas išreiškiamas Froide ir Archimedo skai-čiais :
[0020]
[0021] kur:
[0022] u - dujų greitis, m/s;
[0023] Ar - Archimedo skaičius;
[0024] Fr - Froide skaičius;
[0025] pg - dujų tankis, kg/m3; - kietų dalelių tankis, kg/m3;
[0026] dk - sferos formos dalelių diametras, m;
[0027] v - kinematinis klampumas, m 2/s;
[0028] Cirkuliuojančio sūkurio sluoksnyje galima apdoroti visas panaudotas dujas, tiktai cirkuliuojančias dujas, tiktai šalinamas dujas arba tiek cirkuliuojančias, tiek šalinamas dujas atskirai. Cirkuliuojančiame dujų sluoksnyje dujos išvalomos nuo didelės dalies S0X kiekio ir dulkių. Šalinamas iš sūkurio sluoksnio sorbentas nu-kreipiamas atgal i, aglomeruojamą mišinį. Dalis sorbento aglomeravimo metu išgarinama, tačiau didesnioji dalis surišama aglomerate ir yra šalinama iš ciklo. Sorbcija cirkuliaciniame sūkurio sluoksnyje suteikia galimybę išvengti cirkuliuojančių dujų sodrinimo S0X dujomis ir apvalyti nuo šių sieros junginių šalinamas dujas. Tais atvejais, kai reikalaujama labai gero šalinamų dujų išvalymo nuo dulkių, galima naudoti elektrostatinį dujų valymo metodą.
[0029] Išradimo realizavimo būdas, besiskiriantis tuo, kad dujos šalinamos iš ertmių, esančių virš aglomeravimo juostos pradžios. Paaiškėjo, kad įvairių kenksmingų medžiagų koncentracija šalinamose dujose, išsiskyru-siose ties juostos pradžia, yra žymiai mažesnė už šių medžiagų koncentraciją ties nutolusiomis juostos sriti-mis. Šį skirtumą galima paaiškinti tuo, kad juostos pradžioje, ypač apatiniuose įkrovos sluoksniuose, yra drėgmės, kuri, vykstant adsorbcijos, adsorbcijos ir filtravimo procesams, efektyviai sulaiko kenksmingas medžiagas. Tokiu būdu, akumuliuotos kenksmingos medžią-gos patenka į cirkuliuojančias dujas, kurios nukreipiamos atgal i, įkrovą tiktai vėlyvesnėse aglomeravimo proceso stadijose. Kenksmingomis medžiagomis gali būti dujos, pavyzdžiui, S02, S03, HC1 ir HF, garai, pavyz-džiui, spalvotųjų metalų arba jų junginių garai, arba dulkių pavidalo medžiagos, pavyzdžiui, chloridai ir fluoridai. Dujų pavidalo kenksmingų medžiagų lokalinė koncentracija ties juostos pradžia yra mažesnė už bendrą kenksmingų dujų koncentraciją išilgai aglomeravimo juostos. Tuo atveju, kai gautose dujose yra dioksidai ir furanai jų koncentracija juostos pradžioje yra nežymi. Šios dujos, patekus joms į cirkuliuojančias dujas, kurios skrodžia įkrovos degimo frontą, suyra. Tuo būdu, ties aglomeravimo juostos pradžia surinktas dujas po apvalymo nuo dulkių galima išleisti tiesiog i atmosferą, arba nesunkiai jas apvalyti nuo kenksmingų medžiagų, kurių koncentracija nėra didelė. Dujų surinkimo ertmių kiekis, iš kurių šalinamos panaudotos dujos, arba aglomeravimo juostos srities, ties kuria surenkamos dujos, parenkami taip, kad būtų surinktas rei-kiamas šalinamų dujų kiekis. Aglomeravimo juostos srities, ties kuria surenkamos šalinamos dujos, ilgis sudaro 10-50% viso aglomeravimo juostos ilgio. Pirmo-joje dujų surinkimo ertmėje kaupiamos dujos, kuriose yra stambesnės dulkės. Šios dulkės šalinamos ciklonais ir multiklonais. Smulkios dulkės formuojasi aglomeravimo metu, dažniausiai chloridų, pavyzdžiui, šarminių chloridų, sublimacijos iš aglomeruoj amo mišinio degimo zonos metu. Šios smulkios dulkės atskiriamos įkrovoje naudojant filtravimo efektą apatiniuose drėgnuose įkro-vos sluoksniuose. Dulkės iš cirkuliuojančių dujų re-cirkuliacijos metu nusėda aglomeruoj ame mišinyje arba poringų struktūrų paviršiuose. Tuo būdu, dulkės šali-namos iš ciklo, o cirkuliuojančių dujų valymas nuo dulkių žymiai palengvėja. Būtina išvengti cirkuliuo-jančių dujų sodrinimo S02 dujomis. S02 šalinamos kalcio junginiais, pavyzdžiui, Ca(OH)2 arba CaO, kurie yra įkrovoje. S02 galima šalinti ir kitose įrenginio vie-tose .
[0030] Išradimo realizavimo būdas, besiskiriantis tuo, kad aglomeravimo juostos dalis, i, kurią grąžinamos cir-kuliuojančios dujos, apipurškiama tirpalu, kurio sudė-tyje yra kalcio ir/arba magnio hidrosidai ir/arba oksidai. Šiam tikslui ypač tinka Ca (OH)2 tirpalai. S02 surišamas įkrovoje. Įkrovos juostos dalies, kuri api-purškiama sierą surišančiomis medžiagomis, ilgis ir įpurškiamų medžiagų kiekis parenkami empyriškai, pri-klausomai nuo įrenginio darbo sąlygų. Šiuo būdu galima nesudėtingai ir ekonomiškai šalinti S02 iš cirku-liuojančių dujų. Rišančiomis medžiagomis gali būti ir antriniai šalinami produktai.
[0031] Išradimo realizavimo būdas, besiskiriantis tuo, kad ant aglomeruoj amo sluoksnio užberiamas rastverko, sudrė-kinto kalcio ir/arba magnio hidroksido ir/arba oksido tirpalu, sluoksnis. Šiuo būdu iš cirkuliuojančių dujų taip pat efektyviai šalinamos S02 dujos.
[0032] Išradimo realizavimo būdas, besiskiriantis tuo, kad išsiskirusios dujos pašildomos. Sukauptų aglomeravimo mašinos priekyje dujų temperatūra 50-80°C. Orlaidėse dujos pašildomos iki temperatūros, kuriai esant iš-vengiama kondensavimo ir, tuo pačiu, įrenginio korozijos.
[0033] Išradimo realizavimo būdas, besiskiriantis tuo, kad panaudotos dujos iš pirmosios dujų surinkimo ertmės arba pirmosios šios ertmės sekcijos kartu su įsiurbtu per nesandarumus oru įmaišomos į cirkuliuojančias dujas, o dujos iš kitų dujų surinkimo ertmių pašalinamos. Tuo būdu, įsiurbtas per nesandarumus oras naudojamas cir-kuliuojančių dujų sodrinimui deguonimi.
[0034] Išradimo realizavimo būdas, besiskiriantis tuo, kad panaudotos dujos šalinamos iš ertmių, esančių ties aglomeravimo juosta; šiose ertmėse yra daug kenksmingų medžiagų, kurios šalinamos kartu su dujomis. Todėl ša-linamos dujos, kuriose yra didelė kenksmingų medžiagų koncentracija, o šalinamų dujų tūris nėra didelis. Tokiu būdu iš panaudotų du]ų galima efektyviai šalinti spalvotuosius metalus, pavyzdžiui, cinką ir šviną, arba jų junginius. Šis būdas naudotinas tuomet, kai aglomeruojamame mišinyje yra metalurgijos pramonės atliekos, kuriose yra daug spalvotųjų metalų, pavyzdžiui, konverterių dulkės, aglomeravimo mašinų dulkės ir pa-našiai .
[0035] Išradimo realizavimo būdas, besiskiriantis tuo, kad dalis cirkuliuojančių dujų šalinama iš dujų surinkimo ertmių, esančių virš aglomeravimo juostos. Šiose ert-mėse yra aukšta kenksmingų medžiagų koncentracija. Kenksmingos medžiagos šalinamos iš dalies cirkuliuo-jančių dujų srauto, o išvalytos dujos grąžinamos cirkuliuojanti, srautą. Taigi, kenksmingas medžiagas galima šalinti palyginti iš nedidelių panaudotų dujų tūrių.

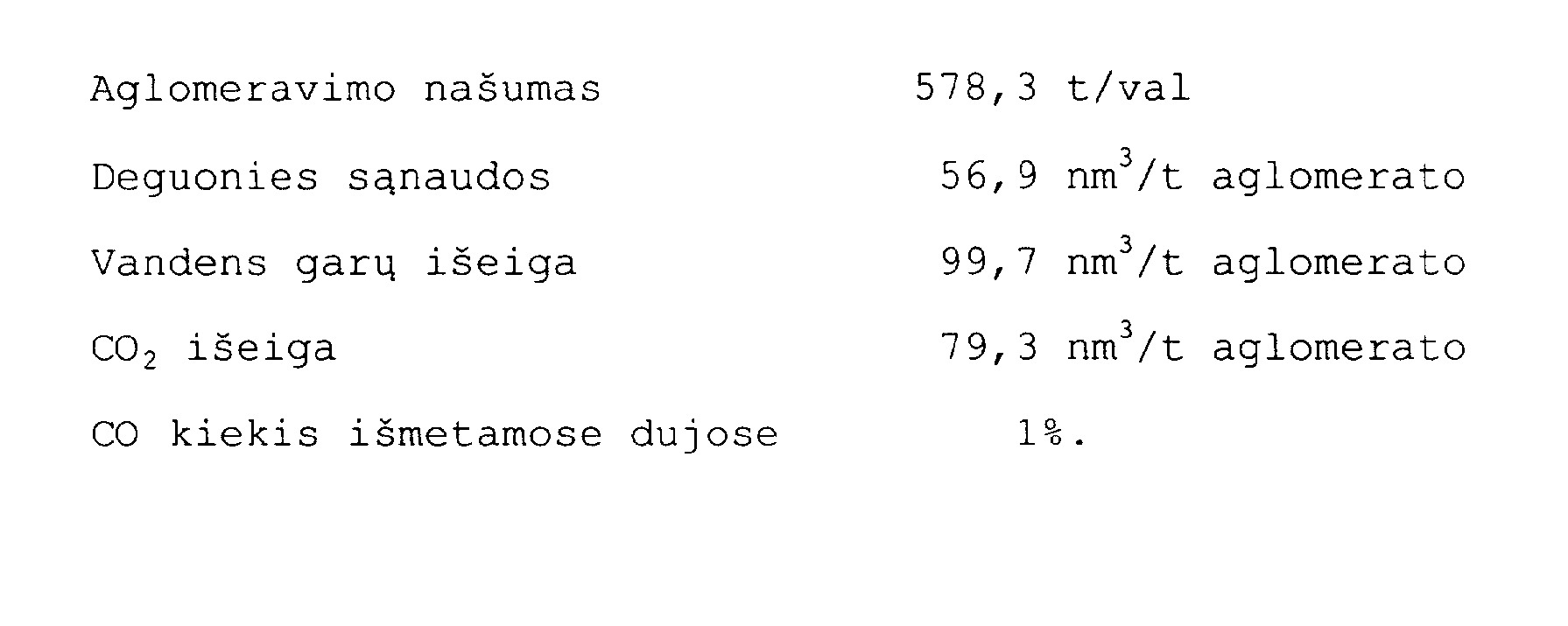

[0036] Naudota 400 m3 tūrio aglomeracinė mašina. Mašinos tech-ninės savybės:
[0037]

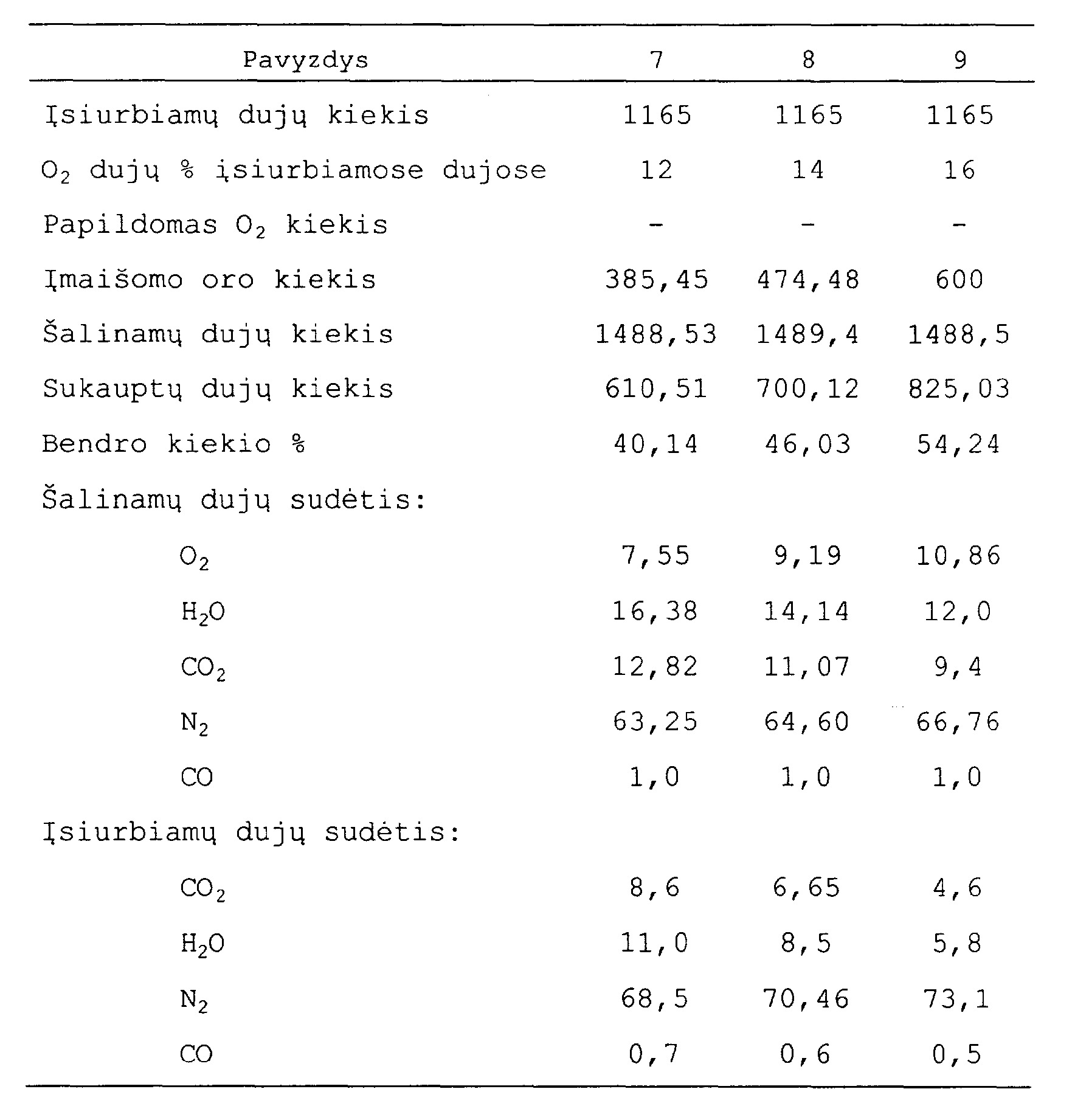

[0038] 1. Jeigu deguonies kiekis aglomeruojančiose dujose nekinta, tuomet a) Šalinamų dujų kiekis didėja, mažėjant deguonies kiekiui įsiurbiamose įsodrintose deguonimi dujose b) Tonai aglomerato skirtas įmaišomų 02 dujų kiekis di-dėja didėjant 02 koncentracijai sodrintose deguonimi
[0039] 2. Jeigu nekinta šalinamų dujų kiekis, tuomet papil-domai įmaišomų 02 dujų kiekis, tenkantis vienai tonai aglomerato, didėja, didėjant 02 koncentracijai įmaišo-mose sodrintose deguonimi dujose ir didėjant 02 koncentracijai aglomeruojančiose dujose. 3. Jeigu nekinta deguonies koncentracija sodrintose deguonimi dujose, tuomet šalinamų dujų kiekis ir 02 dujų kiekis, tenkantis vienai tonai aglomerato, mažėja, ma-žėjant deguonies koncentracijai aglomeruojančiose dujose . 4. Įmaišius tą pati, kieki, dieguonies, šalinamų dujų kiekis didėja, didėjant 02 kiekiui aglomeruojančiose dujose ir mažėjant 02 kiekiui įmaišomose sodrintose deguonimi dujose.
[0040] Darbo režimai, atitinkantys žemiau pateiktus 10 ir 11 pa-vyzdžius, analogiški 3 ir 7 pavyzdžiams.

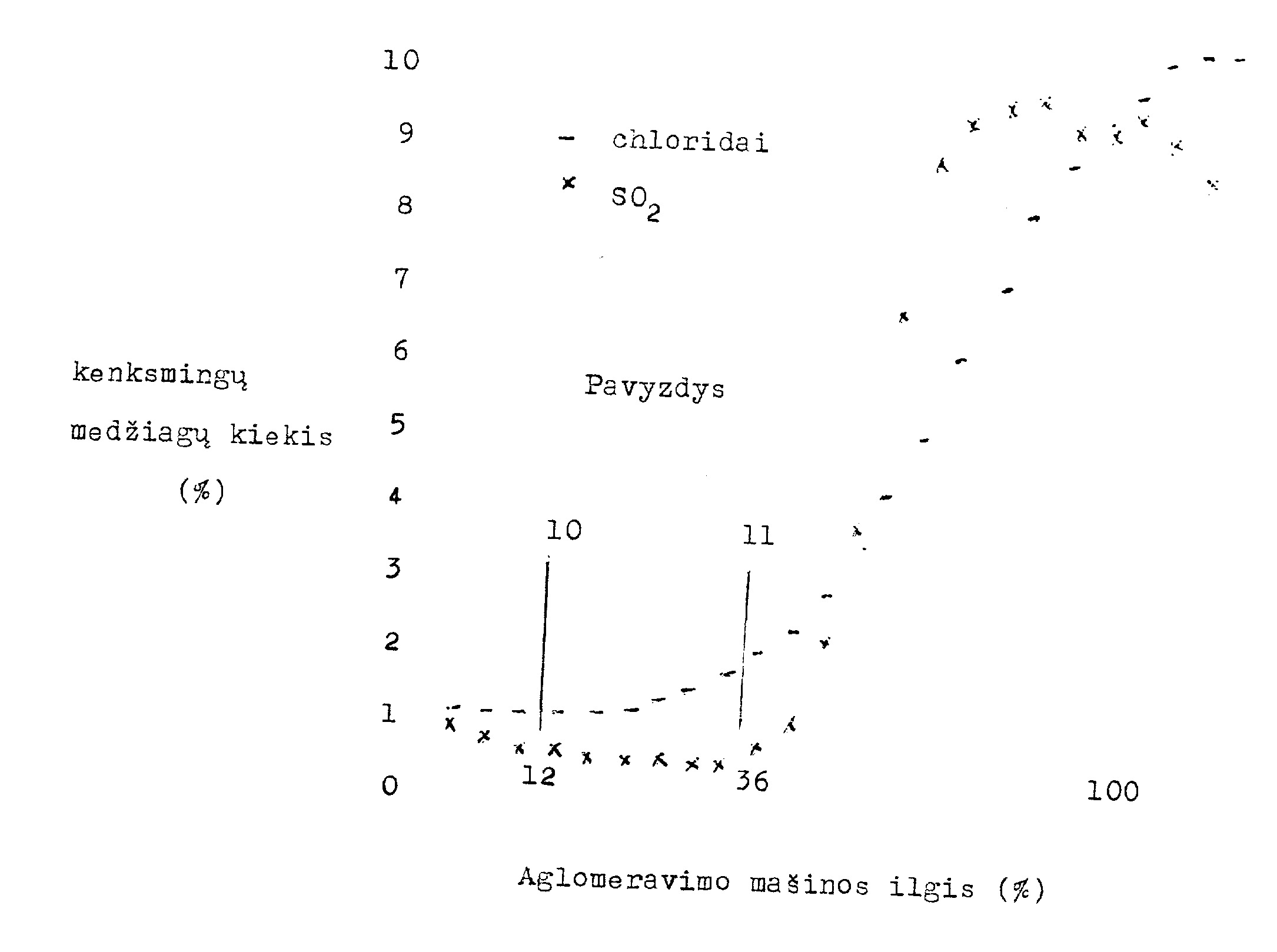

[0041] Sv alinamų dujų kiekis 304,7 nm 3 /t aglomerato. Svios dujos šalinamos ties aglomeravimo juostos dalimi, kurios kraštas sutampa su įsiurbimo zonos kraštu, ir, kurios ilgis sudaro 12 % viso juostos ilgio. Šalinamose dujose yra 7,1 % visų S02 dujų ir 2,6 % visų chloridų.
[0042] Salinamų dujų kiekis yra 650,51 nm 3/t aglomerato. Sios dujos šalinamos ties aglomeravimo juostos dalimi, kurios kraštas sutampa su įsiurbimo zonos kraštu, ir, kurios ilgis sudaro 36 % viso juostos ilgio. Šalinamose dujose yra 14,2 % visų S02 dujų ir 9,1 % visų chloridų. Piešinyje pateiktas S02 srauto ir chloridų pasiskirs-tymas vienu iš minėtų darbo režimų atvejų. Kiekvieną tašką atitinka kenksmingų medžiagų kiekis aglomeravimo mašinos dujų surinkimo ertmėse procentais. Visas kenks-mingų dujų kiekis panaudotose dujose sudaro 100 %.
1. Medžiagų, kurių sudėtyje yra geležies oksido, aglomeravimo, naudojant aglomeravirao mašiną, būdas, pasi-žymintis tuo, kad aglomeravimo mišinys su kietu kuru tiekiamas j, aglomeravimo mašiną, aglomeruo j amas mišinys uždegamas, o dujos, kurių sudėtyje yra deguonies, tiekiamos per aglomeruoj amą mišinį, dalis panaudotų dujų sodrinamos deguonimi, įmaišius i, jas sodrintas deguonimi dujas, ir grąžinamos atgal, t.y., atlieka cirkuliuojančių dujų vaidmenį, o kita panaudotų dujų dalis šalinamos kaip technologinio proceso atliekos, besiskiriantis tuo, kad šalina tokį panaudotų dujų kiekį, kuris atitinka dujų, išsiskyrusių aglomeravimo metu, įmaišomų sodrintų deguonimi dujų bei įsiurbiamo per nesandarumus oro kiekių sumai, atėmus iš šios sumos degimo metu sunaudoto deguonies kiekį, o likusią panaudotų dujų dalį naudoja kaip cirkuliuo-jančias dujas, į kurias prieš aglomeruojamo mišinio pakrovimą įmaišo sodrintas deguonimi dujas, tuo būdu deguonies koncentraciją padidina iki, daugiausia, 24 %.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad cirkuliuojančias dujas sodrina deguonimi iki 16 - 22 % koncentracijos.
3. Būdas pagal 2 punktą, besiskiriantis tuo, kad cirkuliuojančias dujas sodrina deguonimi iki 18 - 21 % koncentracijos.
4. Būdas pagal 1 punktą, besiskiriantis tuo, kad cirkuliuojančias dujas sodrina deguonimi iki 10 - 16 % koncentracijos.
5. Būdas pagal 1-4 punktus, besiskiriantis tuo, kad dujų surinkimo kameroje, esančioje virš aglomeruojamo mišinio ir skirtoje grąžinamų atgal cir-kuliuojančių dujų surinkimui, yra slėgis, artimas atmosferos slėgiui, o pastovią slėgio reikšmę palaiko, reguliuojant šalinamų panaudotų dujų kieki,.
6. Būdas pagal 1-5 punktus, besiskiriantis tuo, kad įmaišomą i, aglomeruojamą mišinį kieto kuro kiekį sumažina, įskaičius cirkuliuojančiose dujose esančių anglies monoksido dujų degimo šilumos kiekį.
7. Būdas pagal 1-6 punktus, besiskiriantis tuo, kad šalinamų dujų kiekį mažina, kondensuojant vandenį ir/arba išplaunant anglies dvideginį ir/arba surišant sierą kalkėmis.
8. Būdas pagal 1-8 punktus, besiskiriantis tuo, kad cirkuliuojančias dujas pašildo, šiuo būdu išvengiama temperatūros kritimo žemiau sieros rūgšties rasos taško temperatūros.
9. Būdas pagal 7 punktą, besiskiriantis tuo, kad vandens garų kondensavimo proceso pradžioje temperatūrą pakelia aukščiau rasos taško temperatūros, įpurškus vandens, po to temparatūra savaime žemėja kon-densacijos metu.
10. Būdas pagal 1-9 punktus, besiskiriantis tuo, kad prieš grąžinant cirkuliuojančias dujas atgal į ciklą, jas apvalo nuo dulkių, o atskirtas dulkes nukreipia į aglomeruojamą mišinį.
11. Būdas pagal 1-10 punktus, besiskiriantis tuo, kad dujų surinkimo kameros šonuose cirkuliuojančios dujos atlieka dujų užtvaros vaidmenį.
12. Būdas pagal 1-11 punktus, besiskiriantis tuo, kad kenksmingas dujas ir kietas medžiagas šalina iš panaudotų dujų cirkuliuojančiame sūkurio sluoksnyje kietu sorbentu, esant žemesnėms kaip 150°C temperatūroms, palankiu atveju 80 - 60°C.
13. Būdas pagal 1-12 punktus, besiskiriantis tuo, kad panaudotas dujas šalina iš dujų surinkimo ertmių, kurios yra ties aglomeravimo mašinos prie-kiu .
14. Būdas pagal 13 punktą, besiskiriantis tuo, kad žymią aglomeravimo juostos dali, kurią skro-džia nukreiptų atgal cirkuliuojančių dujų srautas, api-purškia kalcio ir/arba magnio hidroksidų ir/arba oksidų tirpalu.
15. Būdas pagal 13 punktą, besiskiriantis tuo, kad aglomeruoj amą mišinį dengia sudrėkinto kalcio ir/arba magnio hidroksidų ir/arba oksidų tirpalu rastverko sluoksniu.
16. Būdas pagal 13 - 15 punktus, besiskiriantis tuo, kad šalinamas dujas pašildo.
17. Būdas pagal 13 - 16 punktus, besiskiriantis tuo, kad aglomeravimo juostos pradžioje esančias panaudotas dujas, kuriose yra ir per nesandarumus pa-tekęs oras, iš pirmosios dujų surinkimo ertmės arba pirmosios ertmės sekcijos grąžina kaip cirkuliuojančias dujas, o kitose ertmėse surinktas dujas šalina.
18. Būdas pagal 1-12 punktus, besiskiriantis tuo, kad panaudotas dujas šalina iš tų aglomeravimo juostos dujų surinkimo ertmių, kuriose yra aukšta kenksmingų medžiagų koncentracija, o taip surinktas dujas išvalo nuo minėtų kenksmingų medžiagų.
19. Būdas pagal 1-17 punktus, besiskiriantis tuo, kad dalį cirkuliuojančių dujų šalina iš aglomeravimo juostos dujų surinkimo ertmių, kuriose yra aukšta kenksmingų medžiagų koncentracija, kenksmingas medžiagas šalina iš minėtos cirkuliuojančių dujų dalies, o minėtą išvalytą dali, grąžina X bendrą cir-kuliuojančių dujų srautą.
