[LT] Lanksti sluoksninė įpakavimo medžiaga su puikiomis užtveriamosiomis ir hermetizuojančiomis sąvybėmis, turinti konstrukcinį sluoksnį (11) iš plastmasės ir užpildo, sumaišyto su plastmase, ir užtveriamąjį sluoksnį iš tokios pačios plastmasės, kaip ir konstrukciniame sluoksnyje, sumaišytos su kitokia plastmase nei konstrukciniame sluoksnyje, patalpintą vienoje konstrukcinio sluoksnio pusėje.@Sluoksninės įpakavimo medžiagos hermetizavimo savybių pagerinimui numatytas užtveriamasis sluoksnis (12) iš elektrai laidžios medžiagos, geriausia, suodžių, smulkiai paskirstytos užtveriamajame sluoksnyje, kurios dėka sluoksninė įpakavimo medžiaga gali būti sutankinta aukšto dažnumo įkaitinimu (IH) ir dielektriniu hermetizavimu.
[EN]
[0001] Šis išradimas priskiriamas lanksčiai, sluoksninei juostos arba lapo pavidalo įpakavimo medžiagai su puikiomis hermetizuojančiomis ir užtveriamosiomis savybėmis, turinčiai konstrukcini, sluoksnį iš plastmasės ir už-pildo, sumaišyto su plastmase, o taip pat užtveriamąja, sluoksnį iš tokios pačios plastmasės, kaip ir konstrukciniame sluoksnyje, sumaišytos su kitos rūšies plastmase, patalpintą vienoje konstrukcinio sluoksnio pusėje. Be to, išradimas priskiriamas įpakavimo kon-teineriams iš sluoksninės įpakavimo medžiagos, gami-namiems iš įpakavimo medžiagos lankstymu, termoformavimu arba kitokiu mechaninio formavimo procesu.
[0002] Sterilaus įpakavimo technologija dažnai naudojama jaut-rių deguonies ir/arba šviesos poveikiui produktų įpaka-vimui ir transportavimui. Ji gali būti pritaikoma skystiems maisto produktams, tokiems kaip sultys, vy-nas, maistinis aliejus ir medicininiai (farmaciniai) biologiniai preparatai, kurie priešingu atveju galėtų būti lengvai pažeisti arba suardyti, esant trumpam deguonies arba šviesos poveikiui. Sterilūs įpakavimai dažnai pritaikomi ir kitiems produktams, pavyzdžiui, pienui, kad pailgintų įpakuoto produkto saugojimo ir jo šviežumo išlaikymo laiką be užšaldymo.
[0003] Sterilioms įpakavimo medžiagoms keliamas reikalavimas nepraleisti deguonies ir šviesos, o taip pat ir bakte-rijų, kad užtikrintų juo geresnę įpakuoto produkto apsaugą. Be to, įpakavimo medžiagos turi būti patvarios ir mechaniškai tvirtos, kad išlaikytų išorinius apkro-vimus, tenkančius įpakavimo medžiagai transportavimo ir vartojimo metu. Savaime aišku, pageidaujama, kad įpaka-vimo medžiaga būtų lengvai pagaminama ir sunaikinama, ją panaudojus, arba būtų panaudojama kitokiu būdu, ati-tinkančiu šiuolaikinius aplinkos apsaugos reikalavimus. Didelė žinomų sterilių įpakavimo medžiagų grupė gaminama iš sluoksninės medžiagos, kurią sudaro, iš vienos pusės, sustiprintas konstrukcinis sluoksnis iš popieriaus arba kartono, iš kitos pusės, užtveriamasis sluoksnis iš aliuminio (aliuminio folijos), kuris suteikia įpakavimui pageidaujamą neskvarbumą ir kuris uždedamas vienoje konstrukcinio sluoksnio pusėje, ir kiti paden-gimai iš plastmasės (dažniausiai polietileno), kad pa-darytų medžiagą lengvai hermetizuojamą karšto hermetizavimo būdu.
[0004] Sterilūs įpakavimai dažniausiai gaminami iš žinomos įpakavimo medžiagos šiuolaikinėmis įpakavimo mašinomis, kurios našiai ir greitai iš juostos arba iš anksto paruošto ruošinio formuoja, užpildo ir uždaro įpaka-vimus. Tokie žinomi įpakavimai yra Tetra Brik ir Tetra Rex produktai.
[0005] Tetra Brik įpakavimas gaminamas iš juostos, kuriai suteikiama vamzdžio forma, sujungiant užleistine sandūra abi išilgines puses. Vamzdis užpildomas turiniu ir pa-dalinamas į uždarus pagalvėlės pavidalo įpakavimus, užspaudžiant statmenai jo išilginei krypčiai žemiau vamzdžio užpildymo lygio. Įpakavimai atskiriami vienas nuo kito pjūviais per skersines užspaudimo zonas ir jiems suteikiama pageidaujama, dažniausiai, gretasienio, galutinė forma, šios operacijos metu dvigubi trikampiai kampiniai įpakavimo liežuvėliai sulankstomi ir pritvirtinami gretimoje įpakavimo sienelėje.
[0006] Žinoma įpakavimo medžiaga turi kelis rimtus trūkumus, jų priežastimi yra aliuminio folija, naudojama už-tveriamuoju sluoksniu, kuri, būdama mažai elastinga, dažnai plyšta medžiagos įtempimo zonose įpakavimo gamybos metu ir pažeidžia įpakavimo hermetiškumą. Be to, aliuminio folija yra brangi, todėl išauga ir įpakavimo medžiagos savikaina. Žinomos įpakavimo medžiagos trū-
[0007] kumą sudaro popierinio arba kartoninio sluoksnio hi-groskopiškumas, todėl įpakavimo medžiaga greitai pra-randa savo mechanini, tvirtumą ir įpakavimas tampa minkštas bei sunkiai apdirbamas. Todėl popierinis arba kartoninis sluoksnis turi būti pakankamai storas, kad suteiktų įpakavimui būtiną standumą ir formos sta-bilumą, o tai padidina įtampas medžiagoje ir sukelia plyšimų atsiradimo aliuminio folijoje pavojų įpakavimo gamybos metu.
[0008] Todėl įpakavimo technologijoje visada buvo ieškoma al-ternatyvių įpakavimo medžiagų, kuriose nebūtų nei pluoštinio sluoksnio, nei aliuminio folijos sluoksnio, ir kurios neturėtų trūkumų, būdingų žinomos įpakavimo medžiagoms iš popieriaus ar kartono.
[0009] Tokia išsprendžianti iš dalies minėtas problemas me-džiaga yra aprašyta EP-A-0 353 992. Ši medžiaga turi sustiprintą konstrukcinį sluoksnį iš plastmasės ir už-pildo, sumaišyto su plastmase, ir yra pigesnė bei ma-žiau jautri drėgmei, nei medžiaga iš popieriaus ar kartono. Panaši įpakavimo medžiaga aprašyta taip pat EP-A-0 353 496.
[0010] Įpakavimo medžiaga, kurią sudaro tik plastmasė ir už-pildas, sumaišytas su plastmase, kaip tai aprašyta abiejuose Europos patentuose, nėra hermetiška tiek deguoniui, tiek šviesai, todėl reikalingas papildomas hermetiškas medžiagos sluoksnis, kad būtų galima me-džiagą panaudoti sterilių įpakavimų gamybai. Abejose patentinėse paraiškose minima tik brangi, plyštanti aliuminio folija.
[0011] Švedijos patentinėje paraiškoje Nr. 9100057-0 aprašoma įpakavimo medžiaga, kuri, kaip ir aukščiau aprašytos medžiagos, turi sustiprintą konstrukcinį sluoksnį iš plastmasės ir užpildo, sumaišyto su plastmase, tačiau
[0012] joje vietoje aliuminio folijos naudojamas užtveriamasis sluoksnis deguoniui, kuri, sudaro ta pati plastmasė, kaip ir konstrukciniame sluoksnyje, sumaišyta su kitokia plastmase. Kaip tinkamiausia įpakavimo medžiaga Švedijos paraiškoje Nr. 9100057-0 aprašoma medžiaga, kurioje konstrukcinio sluoksnio plastmasę sudaro propileno homopolimeras su lydymosi indeksu mažesniu nei 1 pagal ASTM (2,16 kg; 230°C) arba etilenpropileno kopolimeras su lydymosi indeksu 0,5-5 pagal ASTM (2,16 kg; 230°C) ir etilenvinilinio alkoholio kopolimeras.
[0013] Ši pastaroji įpakavimo medžiaga gali būti pagerinta, ir šiame išradime nurodoma, kaip tai įgyvendinti.
[0014] Šis tikslas įgyvendinamas tuo, kad aprašytoje sluoks-ninėje įpakavimo medžiagoje užtveriamasis sluoksnis taip pat turi elektrai laidžią medžiagą iš smulkių dalelių.
[0015] Įvedus į įpakavimo medžiagos užtveriamąjį sluoksnį smulkiagrūdę elektrai laidžią medžiagą, įpakavimo me-džiaga pagal šį išradimą įgyja puikias hermetizuo-jančias savybes, ji gali būti sutankinta aukšto dažnumo įkaitinimu (IH) ir dielektriniu hermetizavimu. Žinomos įpakavimo medžiagos be smulkiagrūdės elektrai laidžios medžiagos šiluminis hermetizavimas atliekamas naudojant šilumą, kuri sulydo sluoksninės medžiagos išorinius plastmasės padengiamuosius sluoksnius, elektrai lai-džios medžiagos, esančios sluoksninėje medžiagoje, dėka tampa įmanoma pagal šį išradimą indukciniu arba dielektriniu įkaitinimu sukurti sluoksninėje medžiagoje tokį patį šilumos kiekį, todėl hermetizuojama žymiai tvirčiau, nei anksčiau.
[0016] Įpakavimo medžiagos gamyboje gali būti naudojama ne tik smulkiagrūdė elektrai laidi medžiaga, bet ir kitos ži-r*i <—\m /~so 1 n n rr -i ^"s <-> -i -irrAo ■! -mi n 1
[0017] pasiekiami, jei elektrai laidžią medžiagą sudaro anglis, kurios dėka įpakavimo medžiaga visiškai nepra-leidžia šviesos.
[0018] Smulkiagrūdę elektrai laidžią medžiagą gali sudaryti, pavyzdžiui, arba gryni suodžiai, arba suodžiai, su-maišyti su kita smulkiagrūdę anglimi, pavyzdžiui, su grafitu. Geriausiai, jei ją sudaro suodžių ir grafito mišinys, kadangi užtveriamasis sluoksnis, turintis ir suodžių, ir grafito, nelūžta deformuojamas ir šaltame būvyje, be to, formuojamas žymiai lengviau, nei užtve-riamasis sluoksnis, kuriame smulkiagrūdę elektrai lai-džią medžiagą sudaro tik suodžiai. Jei užtveriamąjį sluoksnį sudaro tik suodžiai, pastarųjų kiekis sudaro tarp 10 ir 15 svorio %, geriausiai 12 svorio %, kadangi didesnis nei 15 svorio % suodžių kiekis padaro už-tveriamąjį sluoksnį trapiu ir sunkiai formuojamu, o mažesnis nei 10 svorio % suodžių kiekis padaro už-tveriamąjį sluoksnį tąsiu ir lengvai formuojamu, bet su prastesnėmis elektros laidumo savybėmis. Iš kitos pu-sės, jei užtveriamąjį sluoksnį sudaro ir suodžiai, ir grafitas, suodžių kiekis gali sudaryti tik 5 %, nepa-bloginant elektros laidumo, jei svorinis grafito kiekis tuo pat metu sudaro 15-25, geriausiai, 20 svorio %.
[0019] Pagal tinkamiausią išradimo įgyvendinimo variantą sluoks-ninė įpakavimo medžiaga turi išorinį hermetizuojantį sluoksnį iš tokios pat plastmasės, kaip ir konstrukcinio sluoksnio plastmasė, t.y. propileno homopolimeras su lydymosi indeksu 1 pagal ASTM (2,16 kg; 230°C) , arba etilenpropileno kopolimeras su lydymosi indeksu nuo 0,5 iki 5 pagal ASTM (2,16 kg; 230°C), kuria padengiamas užtveriamasis sluoksnis.

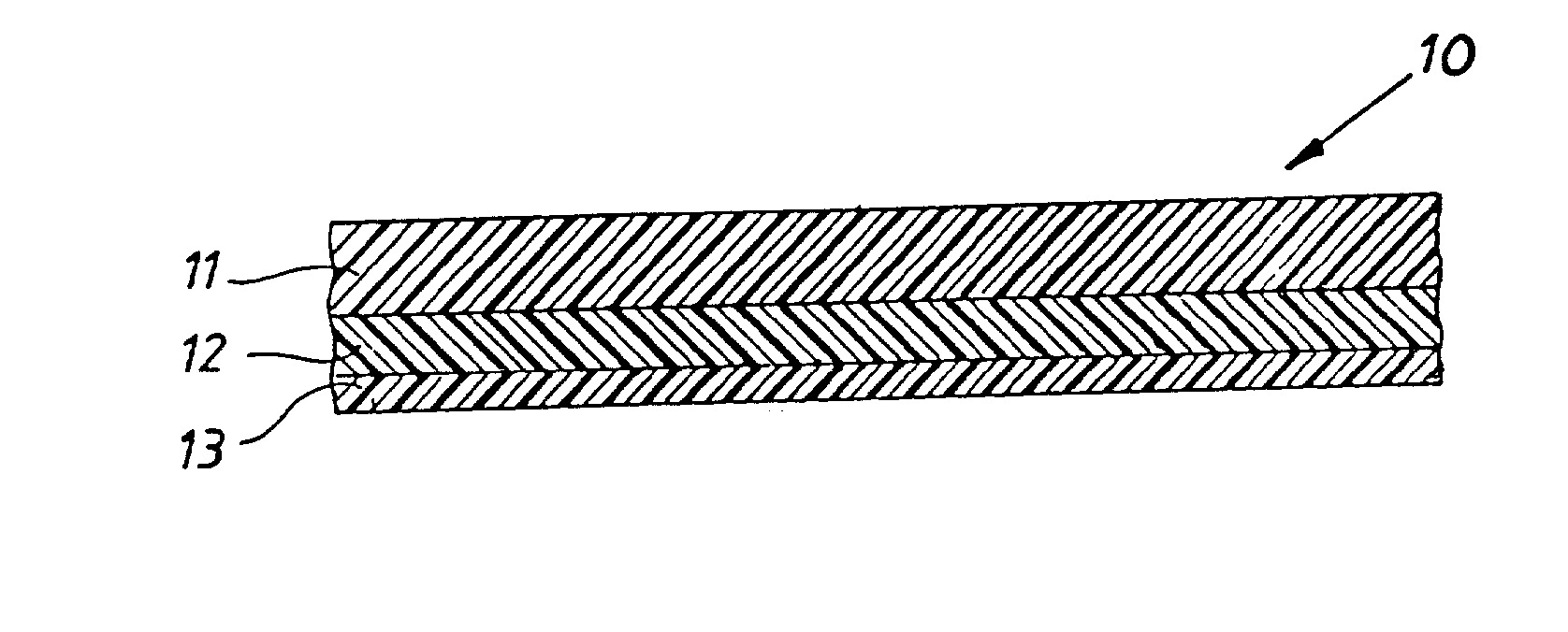

[0020] Išradimas smulkiau bus aprašytas žemiau su nuoroda į brėžinį, kuriame pateikta įpakavimo medžiagos skers-piūvio schema.
[0021] Įpakavimo medžiaga pažymėta skaičiumi 10. Sluoksninę įpakavimo medžiagą 10 sudaro sustiprintas konstrukcinis sluoksnis 11 ir užtveriamasis sluoksnis 12, kuriuo pa-dengta viena konstrukcinio sluoksnio pusė, atitinkanti gaminamos sterilios įpakavimo medžiagos vidinę pusę, ir kuris suteikia sluoksninei įpakavimo medžiagai puikias hermetizuojančias sąvybes deguonies ir šviesos at-žvilgiu. Sluoksninė medžiaga 10 geriausiame atlikimo variante turi, kaip parodyta, dar ir išorinį sluoks-nį 13, kuriuo padengtas užtveriamasis sluoksnis 12, ir kuris, iš vienos pusės, apsaugo sluoksninės medžiagos užtveriamąjį sluoksnį 12 nuo tiesioginio kontakto su sterilaus įpakavimo steriliu turiniu ir, iš kitos pu-sės, palengvina sluoksninės medžiagos šiluminį for-mavimą įpakavimo gamybos metu.
[0022] Konstrukcinis sluoksnis 11, užtveriamasis sluoksnis 12 ir išorinis hermetizuojantis sluoksnis 13 gali būti pagaminti kaip atskiros plėvelės, kurios vėliau sujun-giamos viena su kita rišamosiomis medžiagomis, kad su-formuoti gatavą sluoksninę medžiagą 10. Tinkamiausiu atveju sluoksninė įpakavimo medžiaga gaminama bendru presavimu, kai sluoksniai presuojami vienu metu gerai žinomu būdu ir sulydomi vienas su kitu išsiskiriančia presavimo metu šiluma.
[0023] Sustiprintą konstrukcinį sluoksnį 11 sudaro, kaip mi-nėta aukščiau, plastmasė ir užpildas, sumaišytas su plastmase, pavyzdžiui, su propileno homopolimeru su lydymosi indeksu mažiau nei 1 pagal ASTM (2,16 kg; 230°C) arba etilenpropileno kopolimeru su lydymosi indeksu nuo 0,5 iki 5 pagal ASTM (2,16 kg; 230°C) . Užpildo kiekis konstrukciniame sluoksnyje svyruoja plačiose ribose ir sudaro 50-80 % nuo konstrukcinio sluoksnio svorio. Tinkamiausias užpildo kiekis yra apie 65 %. Užpildo rūšis gali varijuoti ir jis nėra šio išradimo kriterijus. Praktiškai bet koks žinomas šioje srityje užpildas gali būti pritaikomas, net toks kaip kreida, molis (kao-linas), talkas ir žėrutis, jie gali būti panaudojami tiek atskirai, tiek ir kombinacijoje vienas su kitu. Tinkamiausias užpildas yra kreida.
[0024] Užtveriamąjį, sluoksnį 12 sudaro plastmasės ir smul-kiagrūdės elektrai laidžios medžiagos, sumaišytos su plastamse, mišinys. Plastmasės mišinį sudaro iš dalies ta pati plastmasė kaip ir konstrukciniame sluoksnyje, ir iš dalies kitokia plastmasė nei konstrukciniame sluoksnyje. Tokia pačia plastmase gali būti propileno homopolimeras su lydymosi indeksu, mažesniu nei 1 pagal ASTM (2,16 kg; 230°C) arba etilenpropileno kopolimeras su lydymosi indeksu nuo 0,5 iki 5 pagal ASTM (2,16 kg; 230°C). Kitos rūšies plastmase gali būti neskvarbi deguoniui plastmasė, pavyzdžiui, etilenvinilio alkoholio kopolimeras (EVOH), polivinilidenchloridas ir po-liamidas, tinkamiausias, etilenvinilinio alkoholio kopolimeras (EVOH). Konstrukcinio sluoksnio smulkiagrūdę elektrai laidžią medžiagą tinkamiausiu atveju sudaro anglinė medžiaga, pavyzdžiui, gryni suodžiai arba suodžiai, sumaišyti su grafitu.
[0025] Tokios pačios plastmasės, kaip ir konstrukciniame sluoksnyje 11, t. y. etilenpropileno kopolimero su lydymosi indeksu nuo 0,5 iki 5 pagal ASTM (2,16 kg; 230°C) kiekis gali varijuoti tarp 20 ir 60 svorio %, o kitos rūšies plastmasės, nei konstrukciniame sluoksnyje 11, t.y. etilenvinilio alkoholio kopolimero (EVOH) kiekis gali varijuoti tarp 40 ir 80 svorio %. Smul-kiagrūdžio užtveriamojo sluoksnio 12 kiekis priklauso nuo smulkiagrūdės medžiagos parinkimo. Jei elektrai laidžią medžiagą sudaro, pavyzdžiui, suodžiai, jos kiekis turi sudaryti 10-15 svorio %, geriausiai, 12 svorio %, o jei elektrai laidžią medžiagą sudaro suodžių ir grafito mišinys, tai šių anglinių medžiagų santykis gali būti toks: 5-10, geriausiai, 6 svorio % suodžių ir 15-20, geriausiai, apie 20 svorio % grafito ati-tinkamai .
[0026] Išorini, hermetizuojanti sluoksnį 13 pagal ši išradimą sudaro tokia pati plastmasė, kaip ir konstrukciniame sluoksnyje 11, t.y. propileno homopolimeras su lydymosi indeksu, mažesniu nei 1 pagal ASTM (2,16 kg; 230°C) arba etilenpropileno kopolimeras su lydymosi indeksu 0,5-5 pagal ASTM (2,16 kg; 230°C) .
[0027] Tinkamiausiame išradimo įgyvendinimo variante sluoks-ninės įpakavimo medžiagos 10 sudėtis yra tokia: konst-rukcinį sluoksnį 11 sudaro maždaug 35 svorio % etilenpropileno kopolimero su lydymosi indeksu 0,5-5 pagal ASTM (2,16 kg; 230°C) , ir apie 65 svorio % užpildo (geriausiai - kreidos); užtveriamąjį sluoksnį 12 sudaro mišinys, kurio sudėtyje 34 svorio % etilenpropileno kopolimero su lydymosi indeksu 0,5-5 pagal ASTM (2,16 kg; 230°C) , 40 svorio % etilen-vinilio alkoholio kopolimero (EVOH) , apie 6 svorio % suodžių ir apie 20 svorio % grafito; ir išorinį sluoksnį 13 sudaro etilenpropileno kopolimeras su lydymosi indeksu 0,5-5 pagal ASTM (2,16 kg; 230°C).
[0028] Iš sterilios sluoksninės įpakavimo medžiagos 10 lankstymu, šiluminiu formavimu arba kitokiu sluoksninės me-džiagos mechaninio formavimo būdu gaminamas hermetiškas ir nepraleidžiantis deguonies, šviesos ir 1.1. įpa-kavimas. Pavyzdžiui, iš sluoksninės įpakavimo medžiagos juostos pagaminamas vamzdis, hermetiškai sujungiant už-leistine sandūra jos išilginius kraštus. Vamzdis užpil-domas pageidaujamu turiniu ir padalijamas į uždarus pagalvėlės pavidalo blokus, atliekant daugkartinį vamz-džio užspaudimą skersine kryptimi žemiau jo turinio lygio. Įpakavimų blokeliai atskiriami vienas nuo kito, atliekant pjūvius per skersines užspaudimų siūles, po to paskutinės formavimo operacijos metu jiems suteikiama galutinė užsibrėžta geometrinė, pavyzdžiui, gretasienio, forma, jos metu dvigubi trikampiai įpaka-vimo kampiniai vožtuvai užlenkiami ir pritvirtinami prie gretimos įpakavimo sienelės.
[0029] Šia sluoksnine įpakavimo medžiaga paprastai ir efek-tyviai išsprendžiamos anksčiau aprašytos problemos, susijusios su įpakavimo medžiagomis iš popieriaus ir kartono, ją pašalinami trūkumai, būdingi žinomoms ne-pluoštinėms įpakavimo medžiagoms, aprašytoms, pavyz-džiui, abiejose Europos patentinėse paraiškose ir Šve-dijos patentinėje paraiškoje Nr. 9100057-0. Ši įpaka-vimo medžiaga yra vertinga ir aplinkos apsaugos po-žiūriu, kadangi visus jos sluoksnius sudaro, iš esmės, viena ir ta pati plastmasė, kuri gali būti lengvai utilizuota egzistuojančiomis utilizavimo technologi-j omis.
1. Lanksti sluoksninė lapo arba juostos pavidalo įpakavimo medžiaga, turinti konstrukcini, sluoksnį, (11) iš plastmasės ir užpildo, sumaišyto su plastmase, ir užtveriamąjį sluoksnį iš tokios pačios plastmasės, kaip ir konstrukciniame sluoksnyje, sumaišytos su kitos rūšies plastmase, nei konstrukciniame sluoksnyje, pa-talpintą vienoje konstrukcinio sluoksnio pusėje, besiskirianti tuo, kad užtveriamasis sluoksnis turi taip pat smulkiagrūdę elektrai laidžią medžiagą.
2. Sluoksninė įpakavimo medžiaga pagal 1 punktą, besiskirianti tuo, kad smulkiagrūdė elektrai laidi medžiaga tolygiai paskirstyta visu užtveriamuoju sluoksniu (12).
3. Sluoksninė įpakavimo medžiaga pagal 1 arba 2 punktą, besiskirianti tuo, kad smulkiagrūdę elektrai laidžią medžiagą sudaro, daugiausia, anglis.
4. Sluoksninė įpakavimo medžiaga pagal 3 punktą, besiskirianti tuo, kad smulkiagrūdę elektrai laidžią medžiagą sudaro suodžiai.
5. Sluoksninė įpakavimo medžiaga pagal 3 punktą, besiskirianti tuo, kad smulkiagrūdę elektrai laidžią medžiagą sudaro suodžių ir grafito mišinys.
6. Sluoksninė įpakavimo medžiaga pagal vieną iš anks-tesnių punktų, besiskirianti tuo, kad ji turi išorinį sluoksnį (13) ir tokios pačios plastmasės, kaip ir konstrukciniame sluoksnyje (11), patalpintą virš užtveriamojo sluoksnio (12).
7 . Sluoksninė įpakavimo medžiaga pagal vieną iš anks-tesnių punktų, besiskirianti tuo, kad konstrukcinis sluoksnis (11) , užtveriamasis sluoksnis (12) ir išorinis sluoksnis (13) pagaminti bendru presavimu.
8. Sluoksninė įpakavimo medžiaga pagal vieną iš anks-tesnių punktų, besiskirianti tuo, kad konstrukcinio sluoksnio (11) plasmasę sudaro propileno homopolimeras su lydymosi indeksu, mažesniu nei 1 pagal ASTM (2,16 kg; 230°C) arba etilenpropileno kopolimeras su lydymosi indeksu 0,5-5 pagal ASTM (2,16 kg; 230°C) .
9. Sluoksninė įpakavimo medžiaga pagal 8 punktą, besiskirianti tuo, kad kitokią plastmasę, nei konstrukciniame sluoksnyje (11) , sudaro etilenvinilo alkoholio kopolimeras (EVOH).
10. Įpakavimo konteineris, besiskiriantis tuo, kad jis pagamintas sulankstymu, termoformavimu ar-ba kitais mechaniniais sluoksninės įpakavimo medžiagos apdirbimo būdais.
