[LT] Išradimas priskirtinas medicininės technikos sričiai ir gali būti panaudotas širdies endokardinei elektrokartografijai.@Elektrodą sudaro plieninis vamzdelis (1), su jo darbinės dalies išorėje pritvirtintais spyruokliniais laikikliais (2), izoliuoti laidai (3), užsibaigiantys taškiniais kontaktiniais rutuliuko formos elementais (4), plastmasinė centruojanti įvorė (5) ir ją apgaubiantis kartu su kontaktiniais elementais fluoroplasto vamzdis (6).@Aprašytas elektrodas neuždaro skilvelio ertmės, leidžia širdžiai susitraukinėti, nenutraukia kraujotakos, ko pasekoje sumažėja operacijos traumatiškumas.
[EN] This invention relates to medical engineering and can be used for endocardial electrocartography of the heart. An electrode comprises a steel-tube (1) on whe exterior of the working part of which being fixed spring holders (2), insulated wires (3) ending with dotted, contact, ball-shaped elements (4), a plastic centring bush (5). This bush (5) and the contact elements are covered with a fluoroplastic tube (6). The present electrode does not close the cavity of the ventricle, allows the heart to contract, does not break off circulation of the blood. Therefore traumas of the operation are diminished.
[0001] Išradimas priskirtinas medicininės technikos sričiai, ir gali būti panaudotas širdies cndokardialinci elektrokartografijai.
[0002] Žinomas elektrodas, kurio pagrindinė dalis padaryta iš sintetinio pluošto sujoję išdėstytais 112 kontaktinių elementų. Kiekvienas jų sujungtas su stiprintuvu izoliuotais laidais, prie balionėlio kakliuko sudarančiais pluošteli. Į šį elektrodų pluošteli patalpinamas latekso balionėlis, kuri pripiltus skilvelyje, elektrodai priglunda prie skilvelio endokardinio paviršiaus. Pripildžius balionėli skysčiu, papildomai šiuo elektrodu galima išmatuoti intraskilvelinį kraujo slėgi (žr. CHEN T.C.K., Parson I.D., Dovvnar E. The construction of endokardial ballon arrays for cardiac mapping //PACE,-1991-Vol.l4.-P.470-479).
[0003] Žinomo elektrodo trūkumas - sudėtingas jo įvedimas į širdies skilvelį ir būtinumas panaudoti dirbtinę kraujo apytaką, kas papildomai traumuoja ligonį.
[0004] Išradimo tikslas - elektrodo įvedimo palengvinimas ir operacinės traumos sumažinimas.
[0005] Nurodytas tikslas pasiekiamas tuo, kad skilvelinio endokardialinio kartografavimo elektrode, susidedančiame iš pagrindo, kontaktinių elementų, prijungti} izoliuotais laidais prie stiprintuvo ir išlinkstančių pagal širdies skilvelio formą, kiekvienas taškinis kontaktinis elementas turi spyruoklinį laikiklį, pritvirtintą prie darbinės dalies vamzdelio, kurio viduje patalpinti izoliuoti laidai, o nedarbinė vamzdelio dalis nejudomai įtvirtinta plastmasinėje centruojančioje įvorėje, turičioje ašinio poslinkio galimybę fluoroplasto vamzdžio, apgaubiančio įvorę kartu su darbine vamzdžio dalimi.

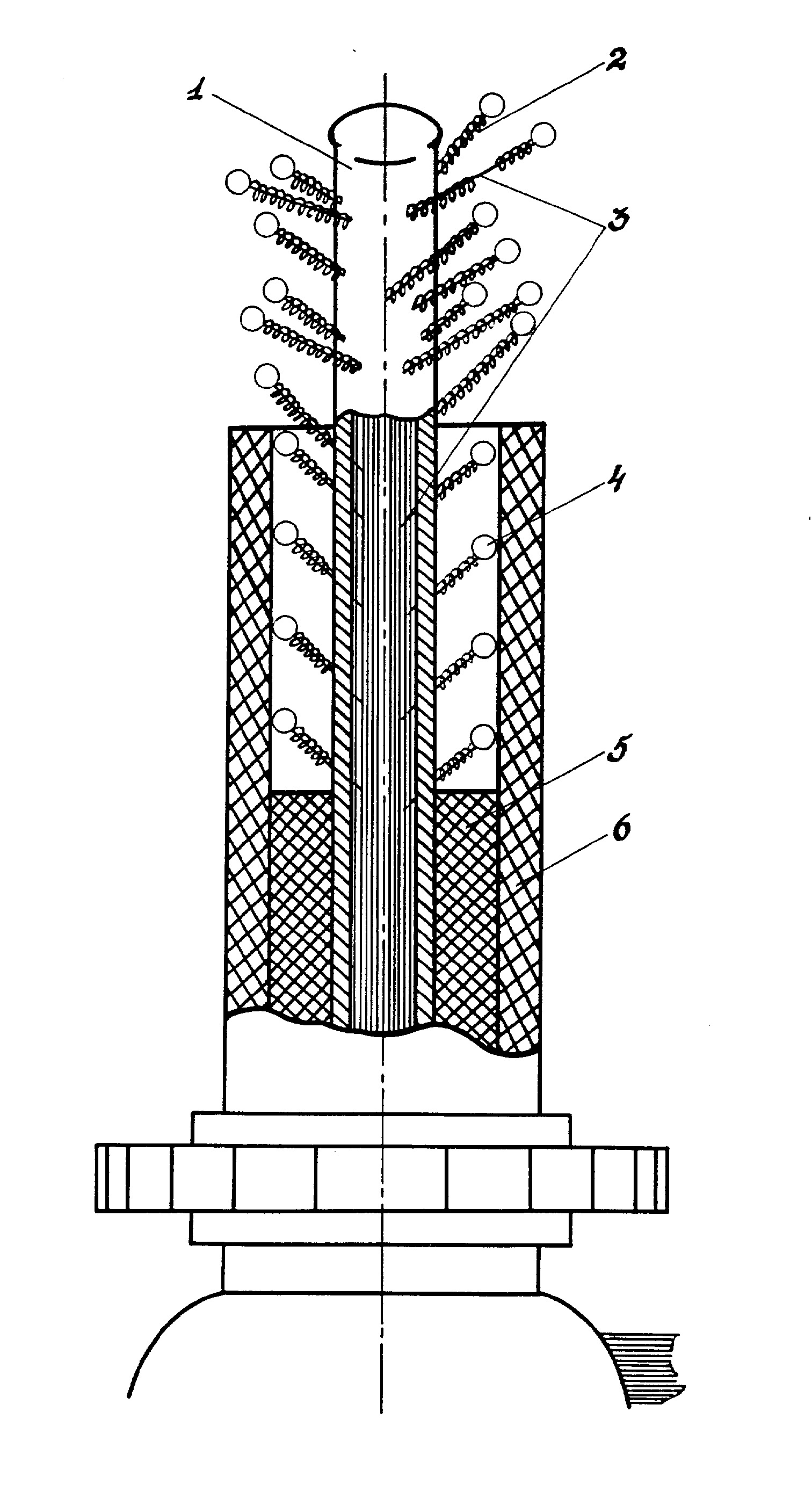

[0006] Išradimas iliustruojamas brėžiniu. Fig.l - skilvelinio endokardialinio kartografavimo elektrodo dalinis pjūvis.
[0007] Elektrodą sudaro vamzdelis 1 su kiaurymėmis, ties kuriomis jo išorėje pritvirtina spyruoklinius laikiklius 2. Vamzdelio 1 viduje patalpina izoliuotus laidus 3, kurių vienus galus sujungia su stiprintuvu (brėž. neparodyta), o kitus - per vamzdelio 1 kiaurymes išveda į jo darbinės dalies išorę ir per spyruoklinius laikiklius 2 sujungia su taškiniais kontaktiniais elementais, pavyzdžiui, sidabriniais rutuliukais 4. Nedarbinę vamzdelio 1 dali nejudomai įtvirtina plastmasinėje centruojančioje įvorėje 5, turinčioje ašinio poslinkio galimybę atžvilgiu fluoroplasto vamzdžio 6, kuris apgaubia įvorę 5 kartu su vamzdelio 1 darbine dalimi.
[0008] Per širdies viršūnėje pdarytą 1,5 cm ilgio pjūvį į skilvelio ertmę įveda 20 mm fluoroplasto vamzdžio 6, kuriame yra vamzdelis 1 su 32 spyruokliniais laikikliais 2 ir jų viduje esančiais perduodančiais elektrokardiogramą izoliuotais laidais 3, užsibaigiančiais rutuliukais 4, kontaktuojančiais su skilvelio sienele. Kisetu suveržia pjūvį aplink fluoroplasto vamzdį 6, iš kurio išstumia plienini vamzdelį 1 į širdies skilvelį kartu su 32 taškiniais kontaktiniais elementais 4, kurie išsitiesdami kontaktuoja su su skilvelio sienele. Taip 32 kontaktais vykdoma 32 endokardialinių elektrogramų registracija.
[0009] Pareiškiamas išradimas, palyginus jį su žinomu (žr. Chen T.C.K., Parson I.D. ir Dawnar E. The construction of endocardial balloon arrays for cardiac mapping //PACE, 1991 - Vol.l4.P.470-479) yra žymiai pranašesnis, nes elektrodo taškiniai kontaktiniai elementai neuždaro skilvelio ertmės, netrukdo širdžiai susitraukinėti, nenutraukia kraujotakos, todėl nėra būtina dirbtinė kraujo apytaka. Dėl to sumažėja operacijos traumatiškumas, galimas chirurginis širdies ritmo sutrikimo gydymas, esant dirbtinės kraujo apytakos kontraindikacijai.
Skilvėlinio endokardinio kartografavimo elektrodas, susidedantis iš pagrindo, taškinių kontaktinių elementų, prijungtų izoliuotais laidais prie stiprintuvo ir išlinkstančių pagal širdies skilvelio formą, besiskiriantis tuo, kad kiekvienas taškinis kontaktinis elementas turi spyruoklinį laikiklį pritvirtintą prie darbinės dalies vamzdelio, kurio viduje patalpinti izoliuoti laidai, o nedarbinė vamzdelio dalis nejudomai įtvirtinta plastmasinėje centruojančioje įvorėje, turinčioje ašinio poslinkio galimybę atžvilgiu fluoroplasto vamzdžio, apgaubiančio įvorę kartu su darbine vamzdelio dalimi.
