LT3906B

ELEKTROPLETIZMOGRAFAS

ELECTROPLATISMOGRAPH

Referatas

[LT] Išradimas priskirtinas medicininei technikai, o tiksliau - hemodinaminių parametrų matavimo prietaisams.@Išradimo tikslas - elektropletizmografinių matavimų tikslumą, sukurtas prietaisas, leidžiantistiesiogiai matuoti audinių tūrio santykinius pokyčius ir įvertinti įvairių organizmo sričių hemodinamiką santykiniais, būtent mililitrais šimtame mililitrų tūryje, tūrio vienetas.

[EN]

Aprašymas

[0001] Išradimas priskirtinas medicininei technikai, o tiksliau - hemodinaminių parametrų matavimo prietaisams.

[0002] Plačiai naudojamas elektropletizmografas sudarytas iš aukšto dažnio srovės generatoriaus, generatorinių elektrodų, prijungtų prie srovės generatoriaus, matavimo elektrodų, prijungtų prie aukšto dažnio pradinio stiprintuvo, amplitudinio detektoriaus, varžos pastovios dedamosios balansavimo schemos, diferencijatoriaus ir artefaktų slopinimo schemos, reogramos ir jos išvestinės kalibratoriaus (JAV 3971365 patentas, TIK A 61 B 5/05 (prototipas).

[0003] Elektropletizmografinis metodas plačiai naudojamas jvairių organizmo sričių kraujotakos tyrimui. Metodas pagrjstas tuo, kad elektrinio laidumo pokyčiai susiję su pulsiniais kraujotakos svyravimais visose organizmo dalyse. Daugelis tyrinėtojų stengėsi išskirti šią kintamąją varžos dedamąją kaip pagrindini signalą, netiesiogiai informuojant) apie tūrinius kraujagyslių pokyčius širdies ciklo metu (rypcBuy M.H., CojioBLeB A.H., JIittobh6hko JI.IL, flojiDMaH JI.B, IlMiieflaHCKaa peoruiera3Morpa<į>na. - Kusb: Hayq. flyiiica, 1982. - 176 c. Mhhiį AJ3., Pohkhh MA. Peorpa^iiHecKaa fliiamocTUKa cocvajicthx 3aooji ebahhh rojiCBHoro M03ra. - Kikb, 1967. - 165 c. ILiiimyK B.H., TepexoBa JI.r, Terannca h MeTOflraca peorpa<į)HH h rmeTimiorpaįmn. - M.: MeflirųHHa, 1983. - 175 c.)

[0004] Išradimo tikslas - elektropletizmogramos, kintamos dedamosios santykio su pastovia dedamąja, matavimo tikslumo padidinimas.

[0005] įprasta, kad tyrinėtojai metodiniais sprendimais siekia /vertinti audinių ir organų pripildymą krauju absoliutiniais tūrio vienetais. Kintamos varžos amplitudiniai parametrai, matuojami omais, duoda kiekybinj neadekvatų, fiziologine prasme, vaizdą apie vienos ar kitos organizmo srities kraujotaką.

[0006]

čia Z - nuolatinė laidininko varža, AZ - kintamoji varios dedamoji, V - laidininko tūris, A V - kintamoji tūrio dedamoji, AU, U0 - kintama ir nuolatinė jtampos, krentančios laidininke, dedamosios (HayiicHKo A.H., Ckothhkob B.B. Ochobh eKrporuicth3morpa^ira. - JI.: MeflimHHa, 1975. - 216 c.) ir, siekiant padidinti matavimo tikslumą buvo sukurtas prietaisas, kuris leidžia tetrapoliariniu būdu matuoti patj santykj a7/7 Gautos amplitudinės reikšmės atvaizduoja pulsinius tūriu AV/V pokyčius laike santykiniais vienetais, arba, žinant matuojamos kūno dalies tūrj, leidžia gauti absoliutinius tūrio pokyčius

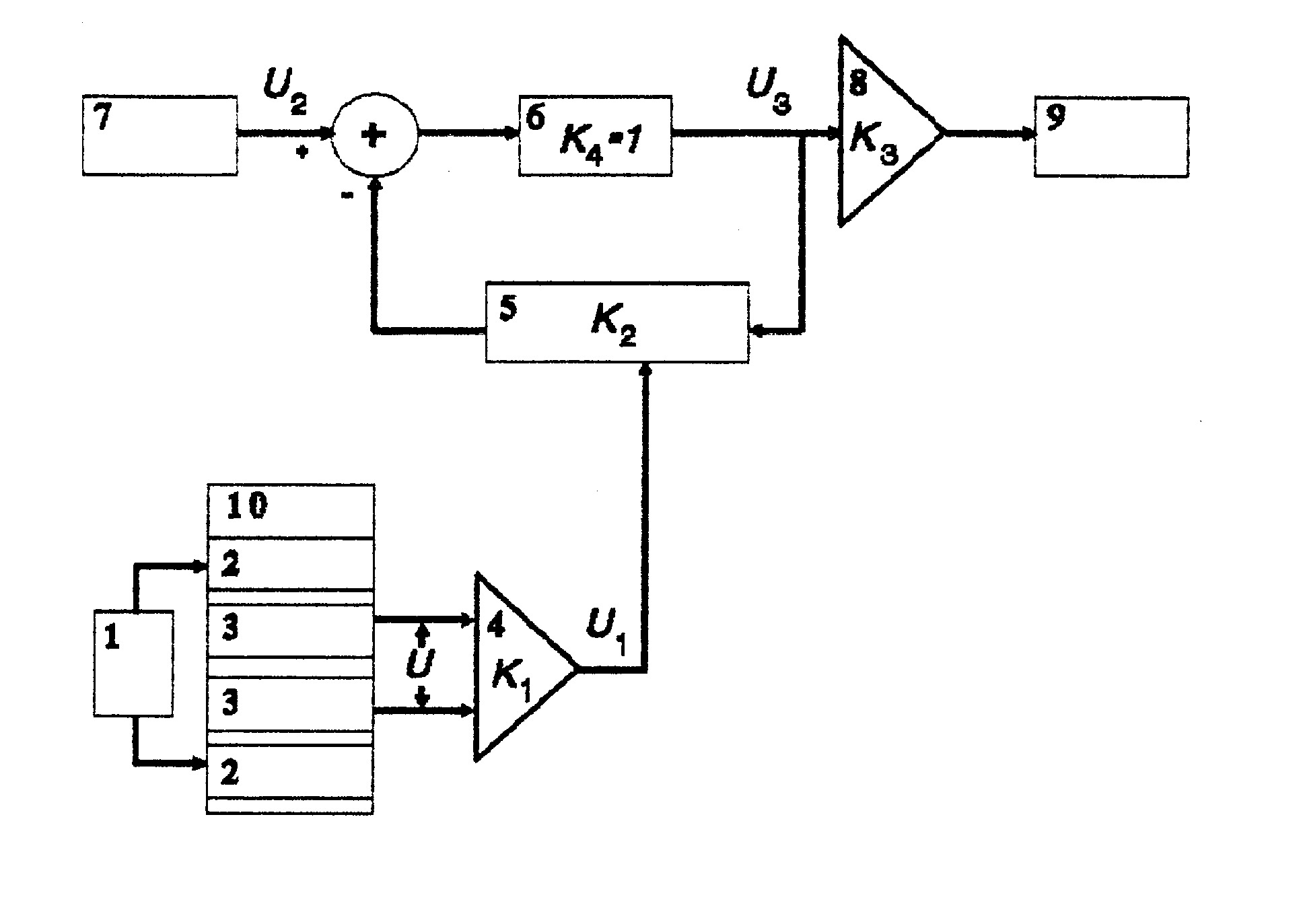

[0007] Brėžinyje pateikta šiems matavimams siūlomo elektropletizmografo struktūrinė schema. Prietaisas sudarytas iš aukšto dažnio srovės generatoriaus 1, prie kurio pajungti generatoriniai elektrodai 2, matavimo elektrodų 3, prijungtų prie aukšto dažnio stiprintuvo 4, aukšto dažnio stiprintuvo 5, kurio stiprinimo koeficientas valdomas detektoriaus 6 išėjimo signalo, detektoriaus 6, atraminės jtampos bloko 7, žemo dažnio stiprintuvo 8 ir registratoriaus 9; 10 - biologinis objektas.

[0008] Prietaiso veikimo principas. Aukšto dažnio srovės generatoriaus 1 sukurta srovė tekėdama biologinio objekto 10 segmentu tarp elektrodų 3 sudaro jtampos kritimą

[0009]

čia (Uo + AU) - sinusinio signalo amplitudė moduliuota matuojamos srities varžos pokyčiais AZ(t). Įtampa U stiprinama aukšto dažnio stiprintuve 4, kurio stiprinimo koeficientas Ki
Jei detektorius 6 išskiria signalą U0 + AU(t) su perdavimo funkcija K4=1, tai jtampą Ua detektoriaus išėjime galima užrašyti
kur T - sistemos laiko pastovioji, s - Laplaso operatorius. Atlikus atvirkštinę Laplaso transformaciją, gauname, kad

[0010] Tokiu būdu jtampos pokyčiai detektoriaus išėjime priklauso nuo jtampos nuolatinės ir kintamos dedamųjų santykio AU(t)/Uo. Jtampa U3 toliau stiprinama žemo dažnio stiprintuve 8 ir registruojama registratoriumi 9.

[0011] 1. Svarbiausias pasiekimas tas, kad tiesiogiai gaunami amplitudiniai pokyčiai be papildomų skaičiavimų atvaizduoja tūrinius pokyčius. Prietaisas kalibruojamas sudarant pagrindinės varžos 0,1% pokytj lygiagrečiai prijungiant papildomą varią. Tokiu būdu amplitudiniai pokyčiai iš karto jvertinami procentais. Pavyzdžiui, krūtinės srityje gaunamas 0,9% pokytis, tai reiškia, kad kiekvienam 100 ml matuojamo tūrio sistolės metu gaunamas 0,9 ml tūrio pokytis. Toks klausimų sprendimas leidžia tiesiogiai jvertinti jvairių organizmo sričių hemodinamiką matavimo vienetais, kurie artimi priimtiems fiziologijoje, t.y. ml/100 g medžiagos. 2. Tiesioginis AZfZ matavimas atliekamas tiksliau nei kitais metodais, kur Z reikšmė buvo nuskaitoma iš elektropletizmografo indikatoriaus. Be to, matuojant santykj AZfZ atkrenta būtinybė žinoti matuojamos kūno dalies specifinę varžą, kuri dalybos metu savaime pasinaikina. 3. Nereikia matuoti laidininko ilgio ir skerspjūvio ploto, nes gauti rezultatai nuo šių dydžių nepriklauso. Pulsiniai tūrio kitimai, matuojami kiekviename 100 ml tūryje, nepriklauso nuo to ar jie matuojami dideliame ar mažame tūryje. Čia jtakoja kita priklausomybė - fiziologinė. Pasikeitus laidininko skerspjūviui ar ilgiui dėl elektrodų padėties pokyčio, j erdvę tarp elektrodų gali patekti kito tipo audiniai, kur yra kita kraujotaka.

Apibrėžtis

Elektropletizmografes, susidedantis iš aukšto dažnio srovės generatoriaus, generatorinių paciento elektrodų, prijungtų prie aukšto dažnio srovės generatoriaus, matavimo elektrodų, prijungtų prie aukšto dažnio stiprintuvo, detektoriaus, žemo dažnio stiprintuvo ir registratoriaus, b_e_s_i_s_k_i_r_i_a_n_tj_s tuo, kad prie detektoriaus pajungtas atraminis jtampos blokas, tarp aukšto dažnio stiprintuvo išėjimo ir detektoriaus jėjimo jjungtas papildomai aukšto dažnio stiprintuvas su valdomu stiprinimo koeficientu, kurio valdymo jėjimas sujungtas su detektoriaus bSoiimi i

Brėžiniai
