[0001] Išradimas skirtas sraigtiniam arba sliekiniam konvejeriui, kurio konstrukcija yra aprašyta išradimo api-brėžties 1 punkte.
[0002] Siūlomo tipo sliekinis konvejeris yra skirtas transportuoti kietas medžiagas, tokias kaip mėšlas, molis, žvyras, dumblas, trąšos, kompostas, medžio žievė, me-džio skiedros, pjuvenos, mišrios medžiagos, metalo mil-teliai, lakūs pelenai, dulkės, pelenai, šlakas, anglis, koksas, derva, kelių tiesimo medžiagos, cementas, stik-las, betonas, druska ir t.t. Tai nėra išsamus sąrašas medžiagų, kurias galima transportuoti.
[0003] Sraigtinis konvejeris yra aprašytas tarptautinės paten-tinės paraiškos PCT/DK 91/00389 aprašyme, kur sliekinis konvejeris yra įdiegtas įmonėje, ir naudojamas neper-traukiamam užterštų medžiagų, tokių kaip mėšlas, smėlis, akmenys, gręžimo medžiagos ir 1.1, valymui. Šioje įmonėje svarbu, kad sliekinis konvejeris tran-sportuotų medžiagas viena kryptimi dugne vieno treč-dalio vamzdžio, kuriame jis sukasi, tuo tarpu, kai ekstrahuojanti medžiaga yra paduodama vamzdžiu prie-šinga kryptimi. Kai kurių konstrukcijų sliekinis konvejeris neturi ašies arba šerdies, tai reiškia, kad kietos medžiagos gali būti transportuojamos konvejerio sraigto sukimosi kryptimi, tuo tarpu kai ekstra-huojantis agentas gali judėti priešinga kryptimi anga, esančia konvejerio sraigto radialinio vidinio kontūro viduj e.
[0004] JAV patente Nr. 4.091.693 aprašytas konvejerio sraigtas, susidedantis iš dviejų elementų, kartu susuktų sriegio forma (kombinuota spiralė) . Šių elementų radia-linė išorinė dalis sudaryta iš atsparios susidėvėjimui medžiagos.
[0005] Kombinuotas konvejerio sraigtas neturi šerdies ir yra naudojamas gręžimo medžiagoms pašalinti nuo gręžtuvo grąžto, kuris yra fiksuojamas valdomoje ašyje. Konvejerio sraigtas nėra įtvirtintas į ašį, bet tik gręžtuvo grąžtą, kas reiškia, kad susidaro tarpas tarp sraigto ir ašies.
[0006] Japonijos patente Nr. 63-117813 (A) aprašytas neturintis ašies arba šerdies sraigtinis konvejeris. Variklis yra sujungtas su konvejerio sraigto sriegio galu, kuris priverčia suktis konvejerio sraigtą.
[0007] Konvejerio sraigto sriegio arba sriegių išorinis kontūras kai kuriuose gerai žinomuose sraigtiniuose konvejeriuose turi atsparius dilimui elementus, siekiant apsaugoti konvejeri, nuo korozijos. Pavyzdžiui, šie pritvirtinimai prie konvejerio sraigto išorinių radialinių komponentų yra minimi anksčiau minėtame JAV patente Nr. 4.091.693. Panašus konvejerio sraigtas arba spiralė yra paminėta DK patente Nr. 148.736, kur šis sraigtas yra pritvirtintas prie tuščiavidurės ašies filtravimo centrifūgoje, yra apsaugotas nuo erozijos nepertraukiama eile kietlydinio plokštelių, išdėstytų išilgai sriegio (arba sriegių, jei jis yra dvigubo sriegimo) išorinio radialinio paviršiaus, užtikrinant apsaugą nuo erozijos, kuri gali atsirasti neapsaugotame konvejerio sraigte, dėl kietų transportuojamų medžiagų erozinės prigimties.
[0008] Išradimu siekiama sukonstruoti konvejerį, kurio atsparūs dilimui elementai: apsaugotų kietų medžiagų smulkias daleles nuo gabaliukų susidarymo tarp vamzdžio/lovio ir konvejerio sraigto (cementavimosi tendencija), kurios ypač gali susidaryti transportuojant susispau-džiančias medžiagas, sumažintų trinties pasipriešinimą ir tuo pačiu energijos sunaudojimą,
[0009] veiktų kaip susidėvinčios dalys, tuo minimizuojant konvejerio sraigto susidėvėjimą ir sudilimą,
[0010] pagerintų konvejerio sraigto maišymo efektą ir išlaikytų medžiagos homogeniškumą, padarytų vietą, skirtą skysčių drenavimui (pavyzdžiui, drenavimo žiede) ir sraigto plovimui.
[0011] Minėtas išradimo tikslas yra pasiekiamas, sukons-truojant sraigtini, konvejeri, taip, kaip yra aprašyta išradimo apibrėžties 1 punkte.
[0012] Konvejerio sraigtas yra palaikomas (arba padėtas ant) keliais atspariais susidėvėjimui elementais - pirmiausia tokiais, kurie bet kuriuo metu yra vamzdžio dugne. Tuo pačiu metu konvejerio sraigtas gali būti palaikomas ir horizontaliai nukreipiamas kitais atspariais dilimui elementais, kurie bet kuriuo metu yra išdėstyti vamz-džio arba lovio šonuose. Dėka to, kad atsparūs dilimui elementai yra išdėstyti intervalais, specifinis slėgis, kuriuo jie veikia lovi, arba vamzdi,, yra didesnis negu iki tol veikęs atsparių dilimui elementų slėgis, kuris eina laužtine linija išilgai sriegio kontūro (žiūrėti DK patentą Nr. 148.736). To pasėkoje siūlomame sraigtiniame konvejeryje atsparūs dilimui elementai kapoja kietą medžiagą. Atsparūs dilimui elementai savo didžiausiu ilgiu yra nepertraukiamai išdėstyti konvejerio sraigto ašies kryptimi, tai reiškia, kad sukimosi metu jie kapoja kietą medžiagą arti lovio arba vamzdžio paviršiaus apytikriai stačiais kampais i, kampą, kur kietos medžiagos yra kapojamos sriegiu arba sriegiais. Tai padidina maišymo efektą, sumaišoma smulkiai sutrupinta medžiaga vamzdžio arba lovio paviršiuje su rupesnėmis kietomis medžiagomis. Tai padeda išlaikyti Tai padeda išlaikyti medžiagos homogeniškumą transportavimo metu, ir taip pat sumažinti trinties pasipriešinimą, be to yra padarytos vietos, skirtos skysčio drenavimui per tarpus tarp atsparių dilimui elementų.
[0013] Išradimas taip pat skirtas sraigtiniam konvejeriui, kurio konstrukcija yra aprašyta išradimo apibrėžties 6 punkte. Tai yra toks konvejerio tipas, kur konvejerio sraigtas yra ant ašies, įprastu būdu įtvirtintos guoliuose. Šie konvejerio sriegio pritvirtinimai yra aprašyti anskčiau minėtame DK patente Nr. 148.736. Tokiame sraigtiniame konvejeryje, konvejerio sraigtas nėra padėtas ant atsparių dilimui elementų. Tačiau jeigu atstumas tarp atsparių dilimui elementų ir vamzdžio dugno yra kiek galint mažesnis, bet kokie susidarę gabalėliai bus ploni ir lengvai susmulkinami, tuo užtikrinant nepertraukiamą kietų medžiagų tran-sportavimą .
[0014] Jeigu sraigtinis konvejeris, paminėtas išradimo api-brėžties 6 punkte, yra sukonstruotas taip, kaip nurodyta 6 apibrėžties punkte, bus pasiekta daugiausia 1 apibrėžties punkte nurodytų privalumų, net jeigu atsparūs dilimui elementai nėra tiesiogiai veikiami konvejerio sraigto svorio jėgos slėgio.

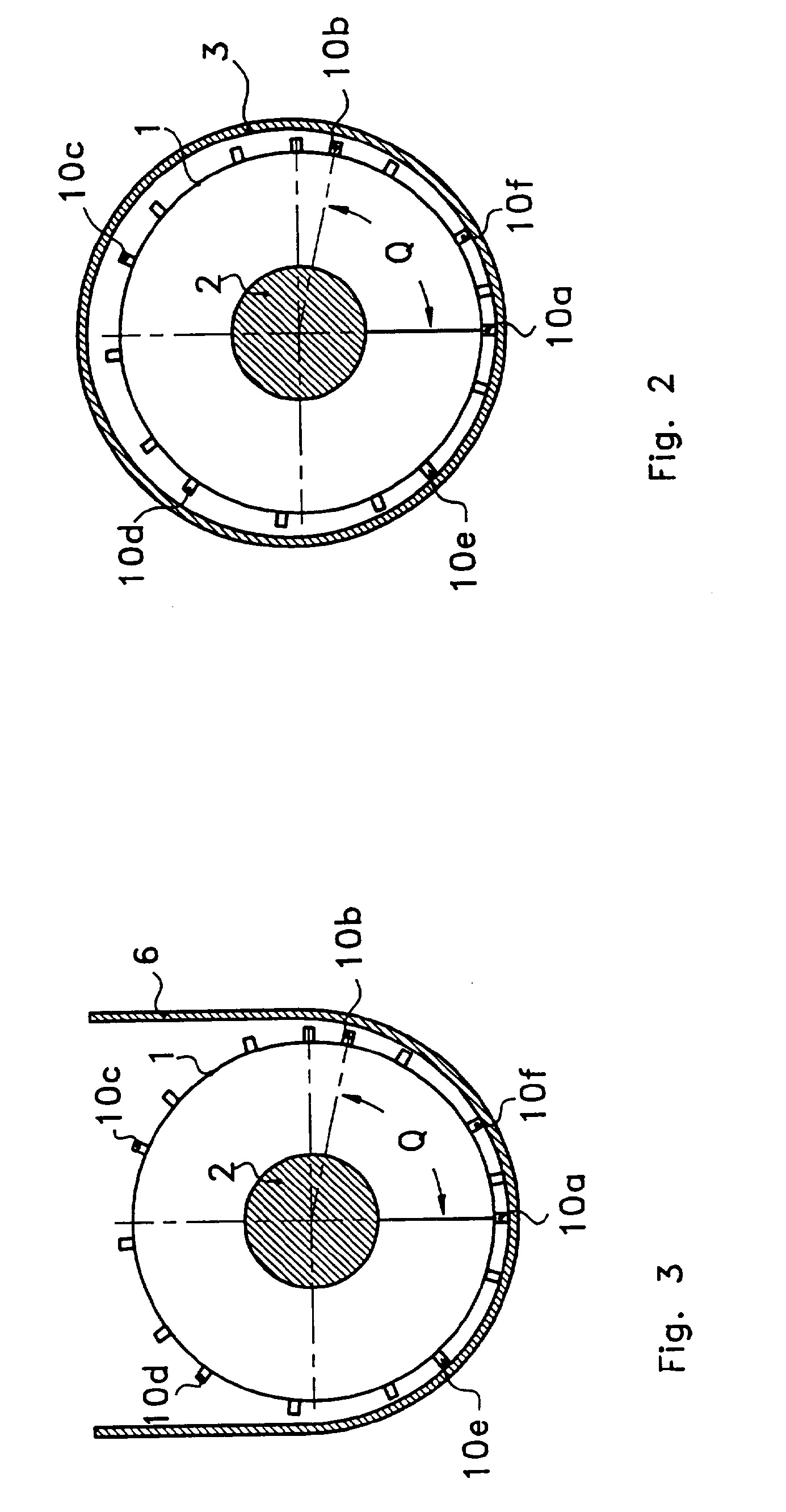

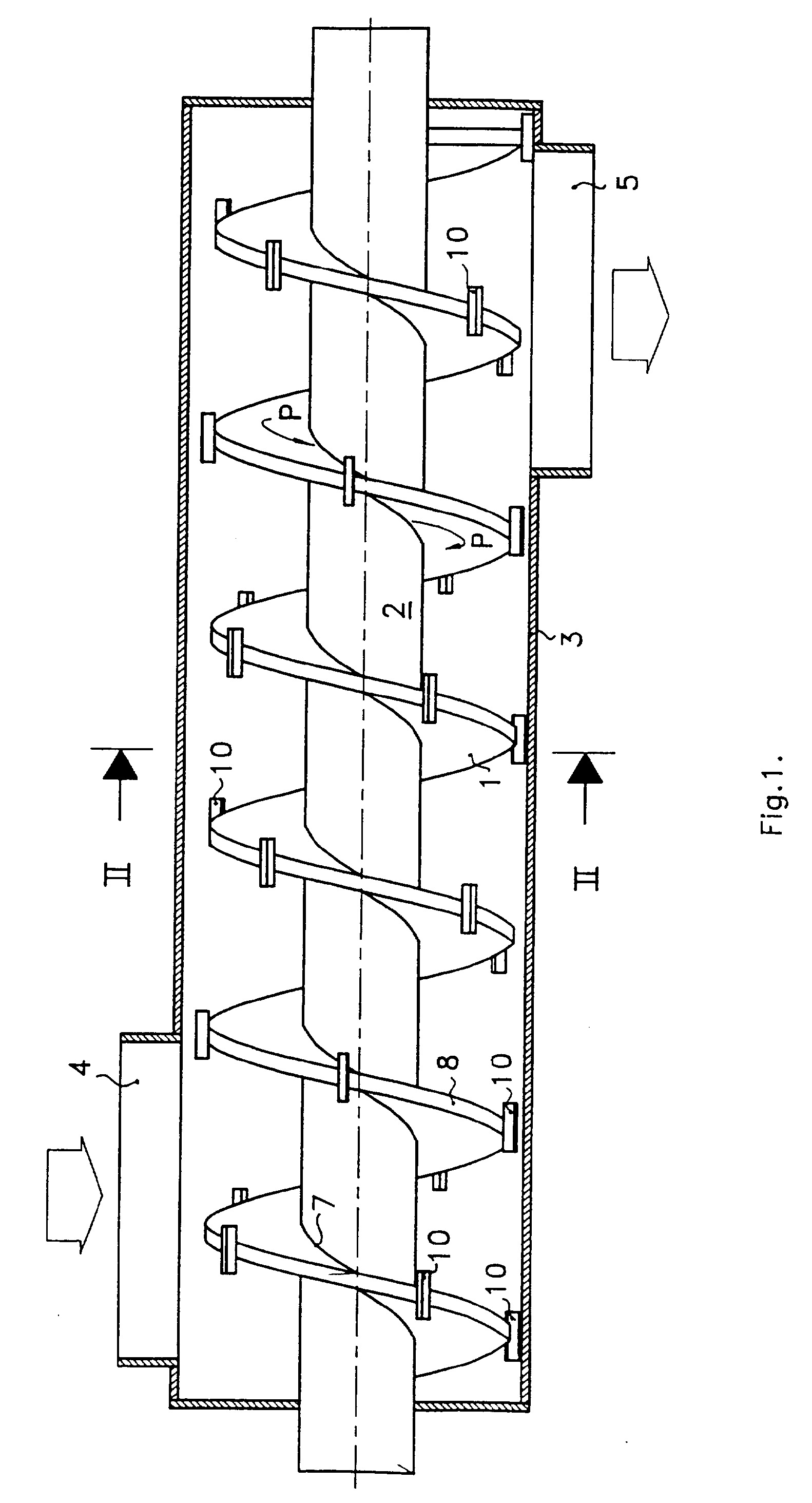

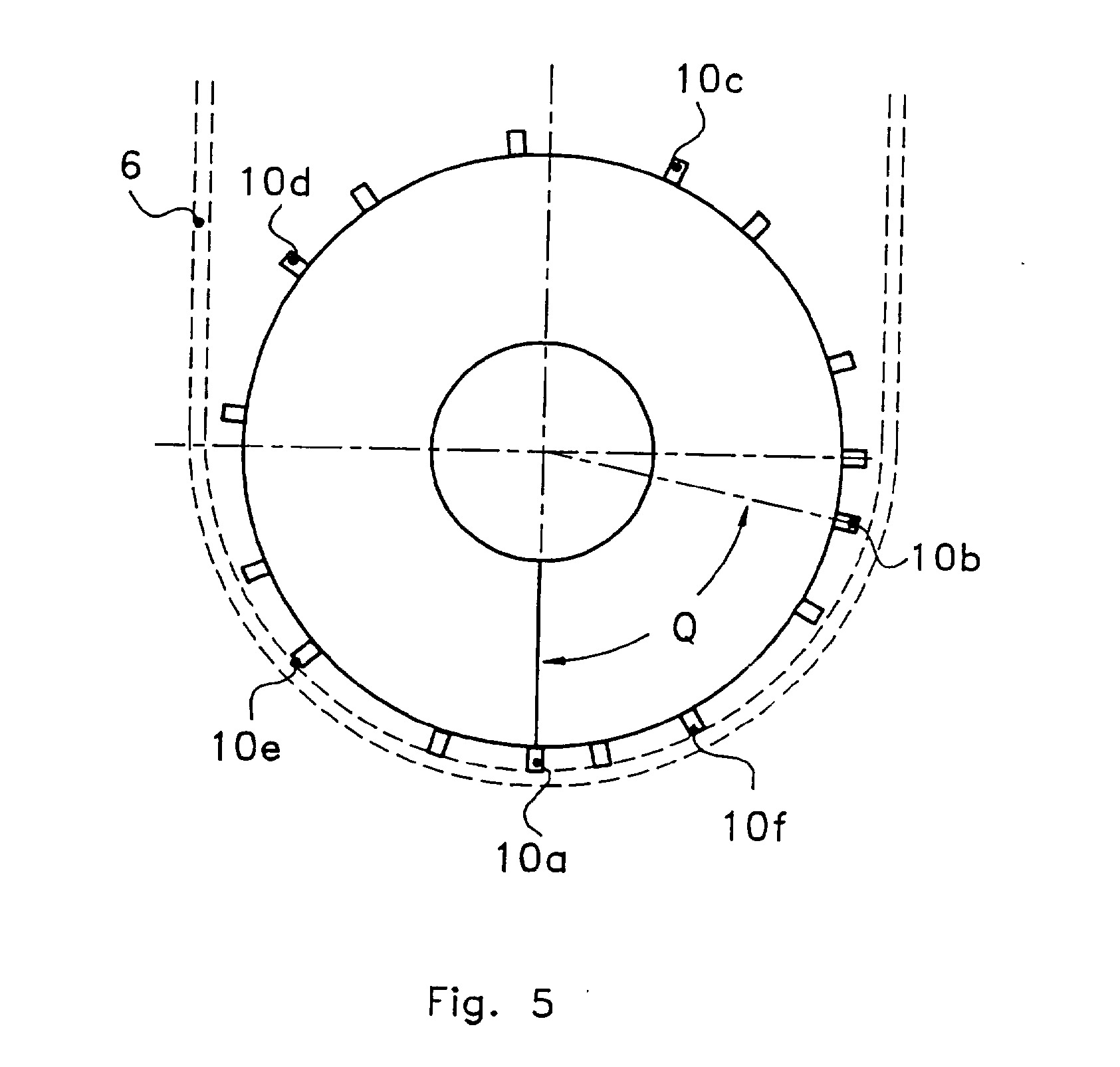

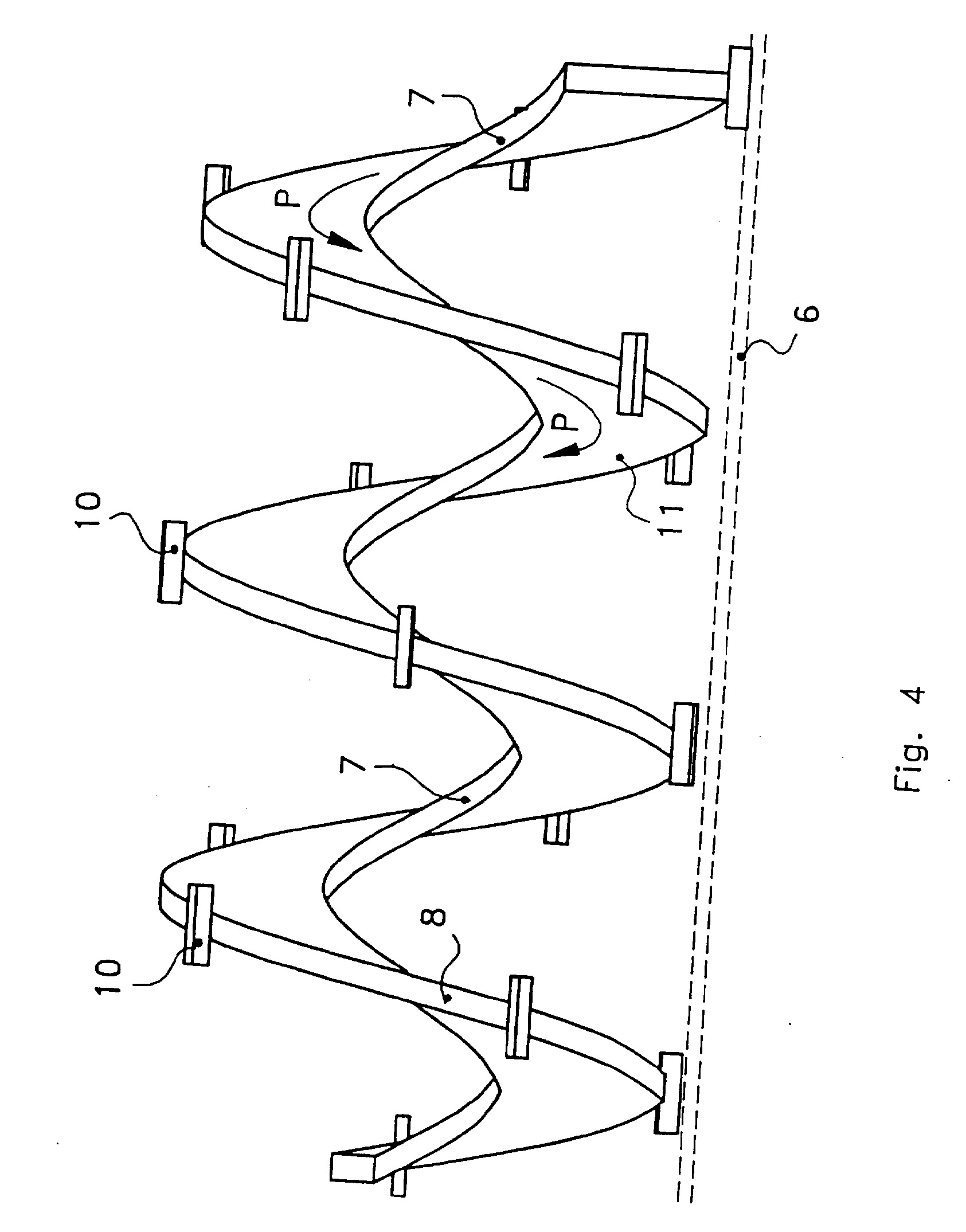

[0015] Išradimas detaliau aprašytas žemiau pateiktais brėžiniais. Fig. 1 parodyta siūlomo sraigtinio konvejerio konstrukcija, kai konvejerio sraigtas yra pritvirtintas prie atraminės ašies. Fig. 2 parodytas skersinis pjūvis pagal Fig. 1 liniją 2- 2 . Fig. 3 parodytas skersinis pjūvis, atitinkantis Fig. 2 konstrukciją, kai sraigtas sukasi pusapvaliame lovyje, vietoj Fig. 1 ir Fig. 2 parodyto uždaro vamzdžio. Fig. 4 parodytas kito konvejerio sraigto vaizdas, su-konstruoto siūlomam sraigtiniam konvejeriui. Fig. 5 parodytas Fig. 4 pavaizduoto konvejerio sraigto

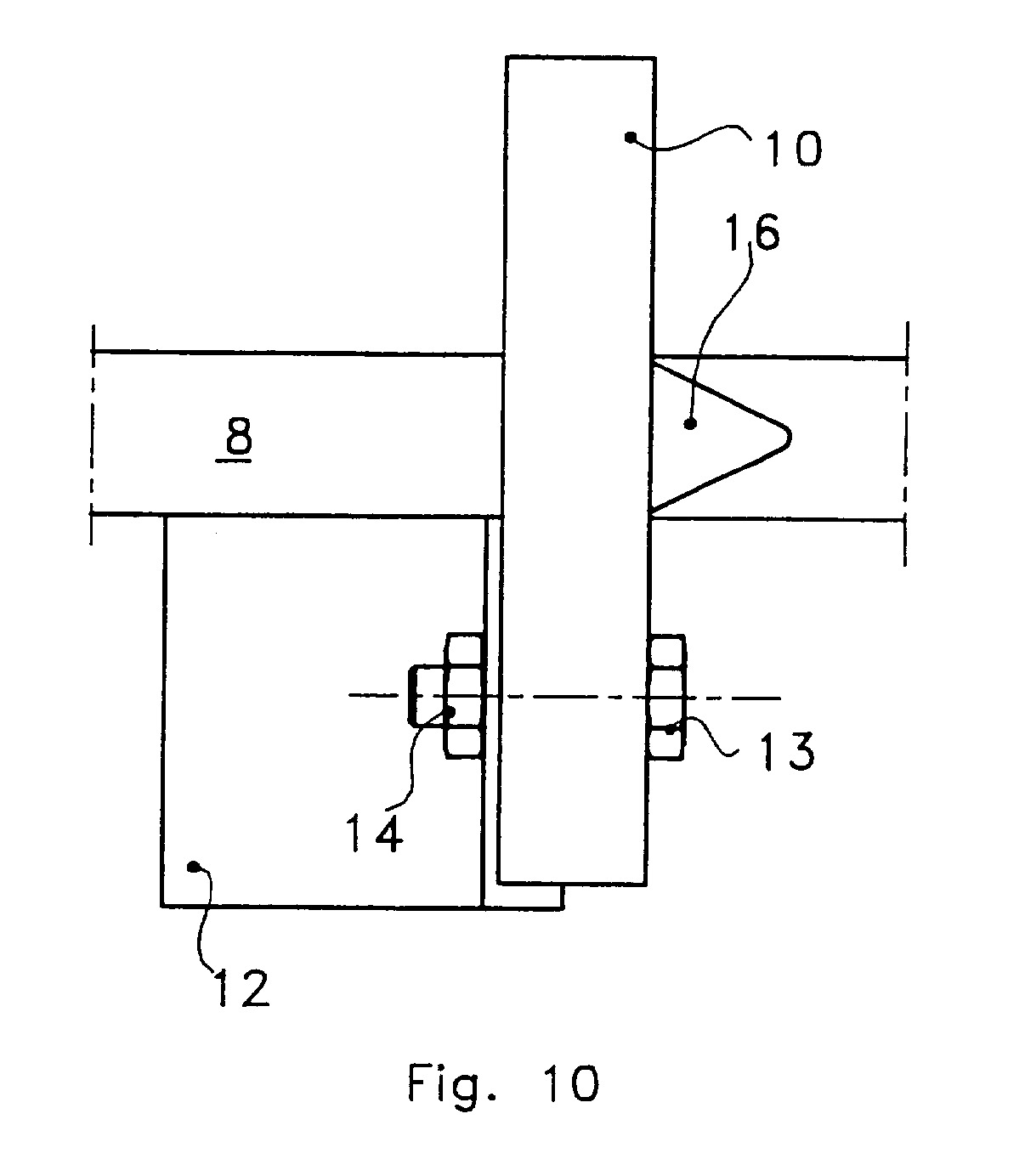

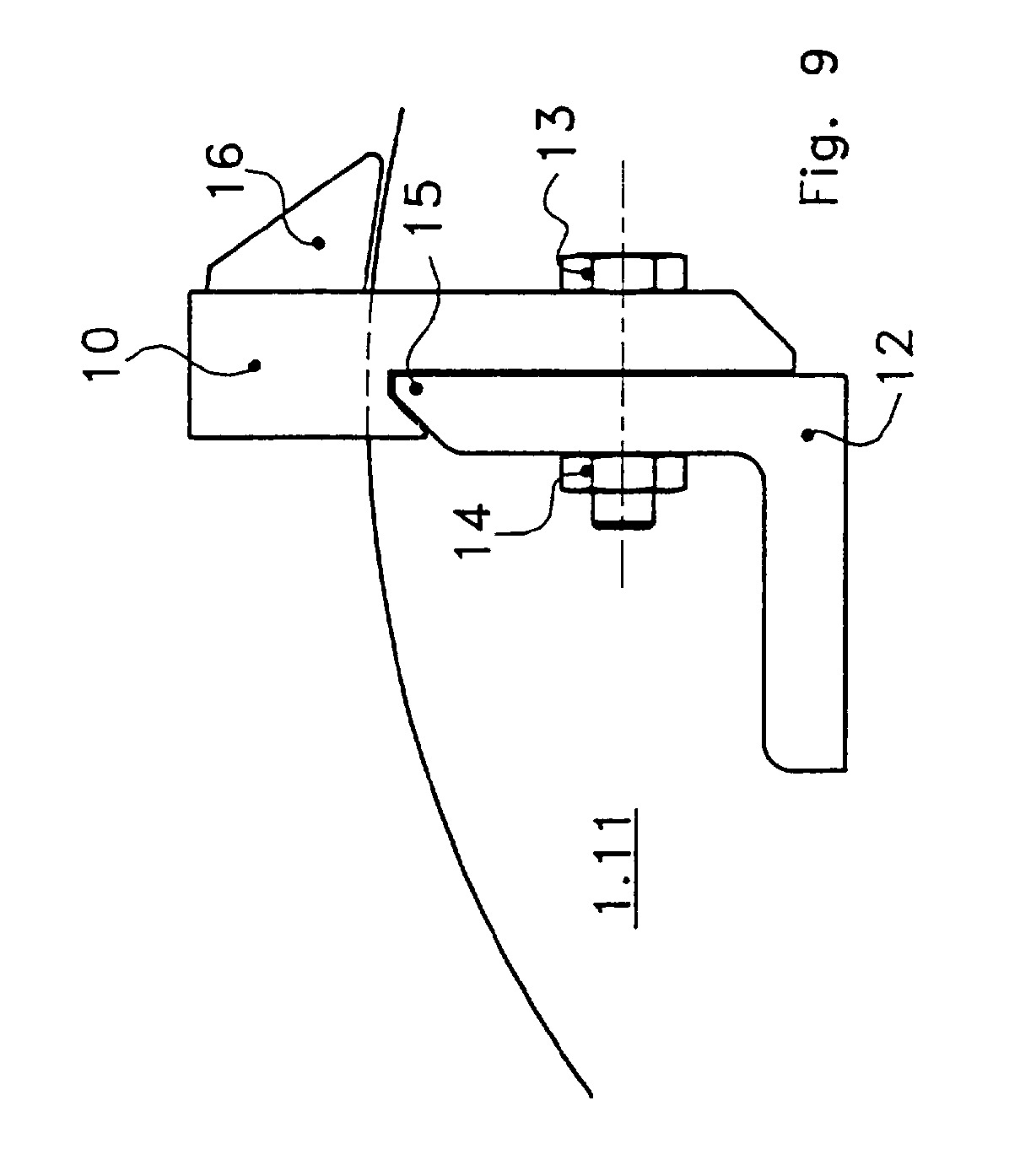

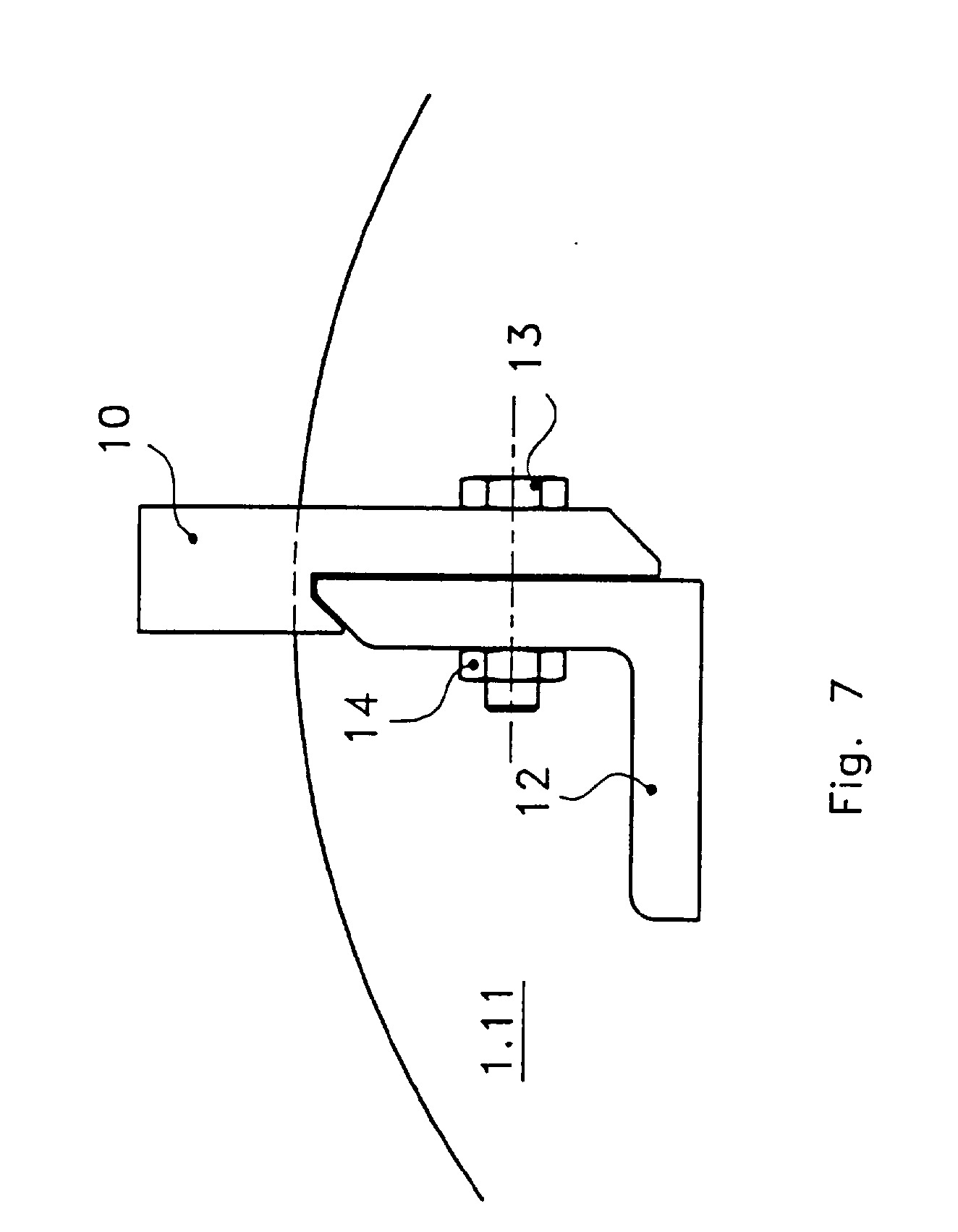

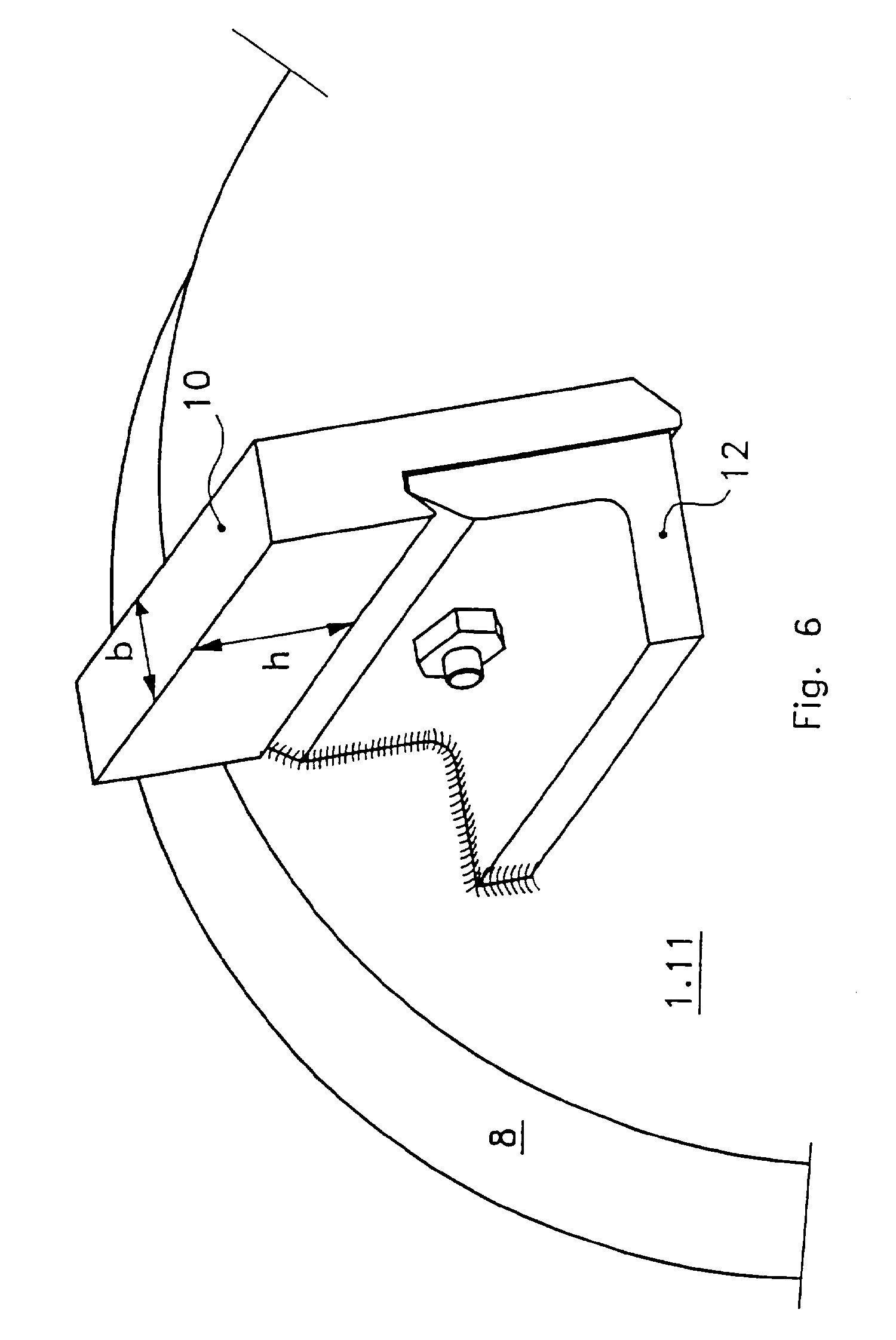

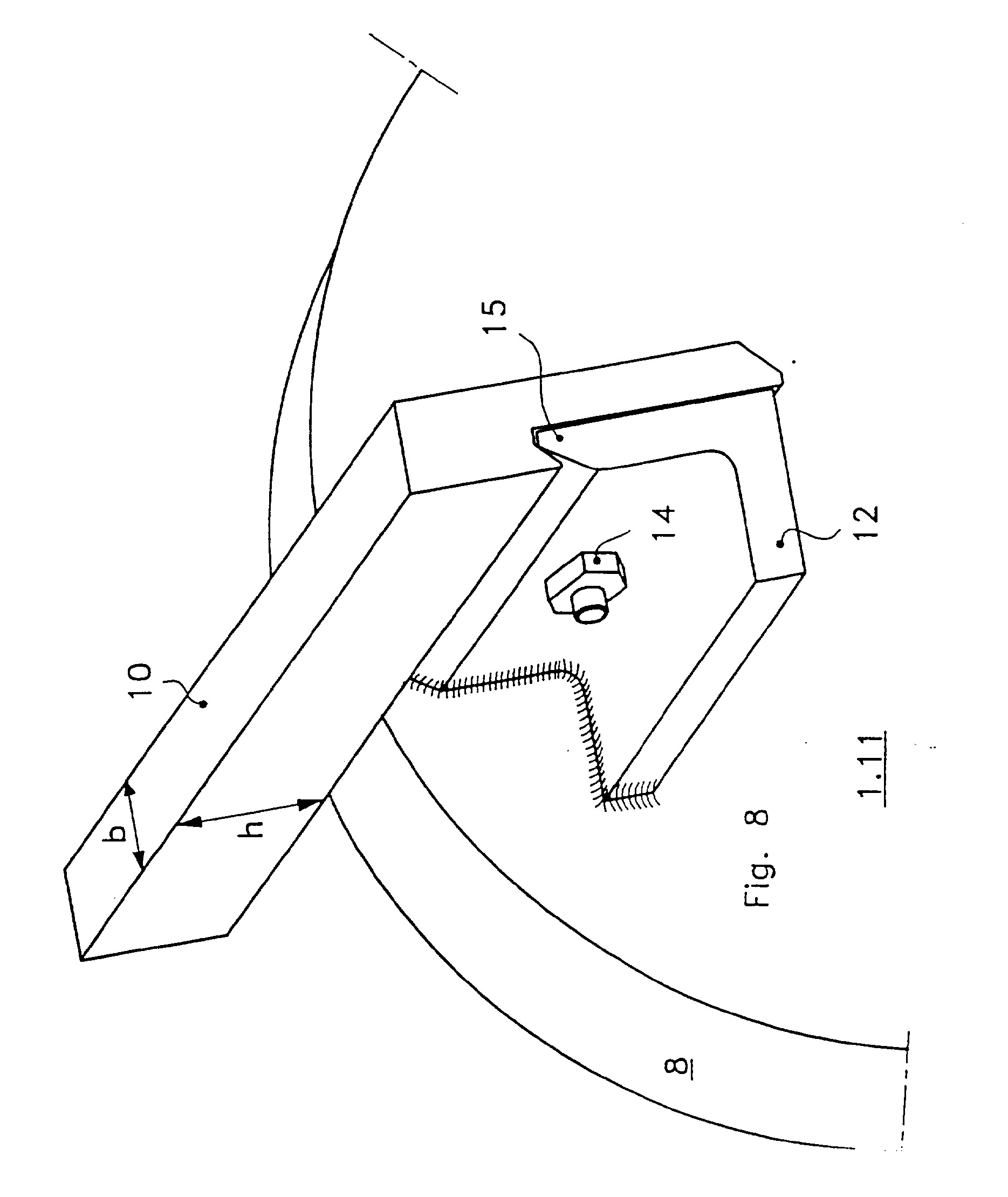

[0016] Fig. 6 parodytas atsparaus dilimui elemento pritvirtinimo prie sraigtinio konvejerio sriegio perspektyvinis vaizdas. Fig. 7 kaip ir Fig. 6, parodytas vaizdas matomas žiūrint sraigtinio konvejerio judėjimo kryptimi. Fig. 8 kaip ir Fig. 6 parodytas kito atsparaus dilimui elemento, pritvirtinto ant konvejerio sraigto sriegio perspektyvinis vaizdas. Fig. 9 kaip ir Fig. 7 parodytas vaizdas, matomas
[0017] Fig. 10 kaip ir Fig. 7 parodytas vaizdas prie stačių
[0018] kampų sraigtinio konvejerio judėjimo kryptimi.
[0019] Fig. 1 ir Fig. 2 parodytas sraigtinis konvejeris yra sudarytas iš konvejerio sraigto 1, kuris parodytas brė-žinyje kaip viengubo sriegimo sraigtas, tai yra jis turi tik vieną spiralini, sriegi,. Konvejerio sraigtas yra įtvirtintas, tai yra privirintas prie atraminės ašies 2 sriegio radialiniu vidiniu paviršiaus kontūru 7 taip, kad ašis 2 ir konvejerio sraigtas 1 sukasi strėlių P nurodyta kryptimi.
[0020] Ašis 2 yra įtvirtinta nejudomame uždarame vamzdyje 3, kurio viename gale yra i, viršų nukreipta įėjimo anga 4, skirta kietų medžiagų padavimui ir žemyn nukreipta išėjimo anga 5, skirta kietų medžiagų, transportuojamų konvejerio sraigtu 1 nuo įėjimo angos 4 iki išėjimo angos 5, pašalinimui.
[0021] Ašies 2 guoliai ir ašies sukimo priemonės yra įpras-tinės ir todėl brėžiniuose nėra parodytos arba detaliai aprašytos.
[0022] Kaip parodyta Fig. 3 ašis 2 ir konvejerio sraigtas 1 sukimosi metu gali būti įtvirtinti ne uždarame vamzdyje, o pusapvaliame lovyje.
[0023] Atsparūs dilimui elementai 10 yra pritvirtinti vienodais atstumais apskritimo kryptimi prie konvejerio sraigto 1 sriegio radialinio išorinio kontūro 8, su-projektuoti kaip ištisiniai strypo formos elementai 10, kurių ilgis 1, o stačiakampio formos skersinio pjūvio aukštis h ir plotis b (Fig. 6 ir Fig. 8) .
[0024] Atsparių dilimui elementų 10 didžiausias ilgis 1 yra konvejerio sraigto ašies kryptimi ir parodytoje konstrukcijoje šie elementai yra išdėstyti vienodu kampiniu atstumu Q vienas nuo kito.
[0025] Fig. 2 šeši atsparūs dilimui elementai yra nuosekliai išdėstyti vienodu kampiniu atstumu Q, kur Q yra 78 laipsniai ir yra pažymėti 10a, 10b, 10c, 10d, lOe ir lOf.
[0026] Tinkamas kampas Q tarp nuosekliai išdėstytų atsparių dilimui elementų yra tarp 60° ir 90° (žemiau pateiktos tolimesnės detalės).
[0027] Kiekvieno atsparaus dilimui elemento ilgis 1 turi būti pakankamai didelis ir parenkamas taip, kad būtų
[0028] užtikrinta, jog elementai 10 perdengia vienas kitą iš-ilgine kryptimi, tai yra, kad vamzdyje 3 arba lovyje 6 nėra erdvės, kuria nepraeitų atsparūs dilimui elementai, sukantis konvejerio sraigtui. Jeigu konvejerio sraigto 1 sriegio žingsnis yra t, ir anksčiau minėtas kampas tarp dviejų nuosekliai išdėstytų atsparių dilimui elementų 10 yra Q laipsnių, tai šie dydžiai turi būti susieti žemiau pateikta formule, siekiant, kad atsparūs dilimui elementai perdengtų vienas kitą:
[0029]
[0030] Tačiau tas faktas, kad konvejerio sraigtas 11 neturi atraminės ašies, reiškia, kad jis guli ant atsparių dilimui elementų 10, kurie svarbiausiai tuo metu yra dugne. Konvejerio sraigtas 11 yra taip pat palaikomas tam tikru laipsniu horizontalia kryptimi kitais atspariais dilimui elementais 10, išdėstytais lovio 6 arba vamzdžio 3 šonuose bet kuriuo metu.
[0031] Todėl Fig. 4 ir Fig. 5 parodytose konstrukcijose svarbu atsižvelgti i, eilę faktorių, fiksuojant kampą Q tarp nuosekliai išdėstytų atsparių dilimui elementų 10 ir šių elementų ilgio I.
[0032] Jeigu kiekvienam apsisukimui tenka daug atsparių dilimui elementų, tai yra kampas Q yra nedidelis, konvejerio sraigto 11 sukimasis bus tolygesnis ir mažiau trūkčiojantis. Paviršiaus slėgis i, ploto vienetą bus mažesnis, kas reiškia, kad kiekvienas atsparus dilimui elementas mažiau susidėvės arba sudils.
[0033] Tačiau jeigu konvejerio sraigte 11 yra "per daug" atsparių dilimui elementų 10, transportuojama medžiaga gali sunkiai praeiti ir konvejerio sraigtas 11 bus užblokuotas.
[0034] Paviršiaus slėgis i ploto vienetą gali būti toks žemas, kad atsparių dilimui elementų sukeliamas raižymo efektas gali visiškai baigtis, ir atsparus dilimui elementas 10 praslys kietos medžiagos paviršiumi, dėl ko gali susidaryti gabalėliai tarp vamzdžio/lovio ir konvejerio sraigto.
[0035] Kitaip tariant, tinkamas paviršiaus slėgis i, atsparius dilimui elementus 10 suderintas su elementų raižymo arba grandymo efektu, yra du svarbiausi veiksniai, užtikrinantys medžiagos transportavimą be problemų. Fig. 6, Fig. 7, Fig. 8, Fig. 9 ir Fig. 10 parodyti kiekvieno atsparaus dilimui elemento konstrukcijos ir pritvirtinimo pavyzdžiai, ir šie brėžiniai ir jų aprašymas gali būti taikomi Fig. 1 - Fig. 3 ir Fig. 4, Fig. 5 parodytoms konvejerio sraigto konstrukcijoms.
[0036] Pirmiausia reikia pažymėti, kad kiekvienas atsparus dilimui elementas 10, žinoma, gali būti tiesiog privirintas prie konvejerio sraigto (1, 11) sriegio arba sriegių.
[0037] Tačiau, atsižvelgiant i, lengvesnį susidėvėjusių arba sudilusių elementų pakeitimą, atsparius dilimui elementus 10 taip pat galima pritvirtinti prie laikiklio 12, varžtu, susidedančiu iš varžto 13 ir veržlės 14, kai šis laikiklis 12 yra privirintas prie konvejerio sraigto 1, 11 sriegio šono nepratęsiant jo už radialinio išorės kontūro 8, kaip yra parodyta. Laikiklis 12 turi ištęstą kraštą 15, kuris suleidžiant įeina d, kiekvieno atsparaus dilimui elemento 10 išilgines išėmas, tam kad jis būtų efektyviau fiksuojamas ir valdomas. Fig. 6 ir Fig. 7 parodyta konstrukcija, kurioje atspa-rūs dilimui elementai 10 yra išdėstyti tik vienoje konvejerio sraigto 1, 11 sriegio pusėje, tuo tarpu kai Fig. 8, Fig. 9 ir Fig. 10 parodytos skirtingos konstrukcijos, kur atsparūs dilimui elementai 10 yra išdės-tyti konvejerio sraigto 1, 11 abiejose sriegio pusėse. Fig. 8 - Fig. 10 parodytose konstrukcijose taip pat parodyta ant atsparaus dilimo elemento 10 centrinė iškyša 16. Iškyša veikia kaip akmenų atmetimo įtaisas, apsaugantis akmenis kietoje medžiagoje nuo gabaliukų susidarymo tarp sriegio radialinio išorinio kontūro 8 ir vamzdžio/lovio 3/6.
[0038] Parodytas sraigtinis konvejeris turi tik vieną sriegi,, bet išradimas lengvai gali būti taikomas sraigtiniams konvejeriams su keletu spiralės formos sriegių, pavyzdžiui, dvigubo sriegimo konvejeriui. Tais atvejais skirtumas tarp išradimo apibrėžties 2 ir 7 punktų netaikomas, bet principas lieka tas, kad atsparūs dilimui elementai 10 turi būti perdengiančiai išdėstyti išilgai sraigtinio konvejerio krypties.
[0039] Reikia pridurti, kad atsparių dilimui elementų 10 stačiakampio formos skersinio pjūvio aukštis yra h, o plotis b, kuris yra lygus nuo 10 % iki 20 % ilgio I.
1. Sraigtinis arba sliekinis konvejeris, susidedantis iš konvejerio sraigto(11) su bent vienu spiraliniu sriegiu, kuris sukdamasis uždarame vamzdyje (3) arba pusapvaliame lovyje (6) veikia kaip kietų medžiagų transportavimo priemonė ir kuris turi atsparius dilimui elementus (10), kurių efektyvus paviršius yra pratęstas už sriegio arba sriegių radialinio išorinio kontūro (8), kai konvejerio sraigtas (11) neturi ašies arba šerdies, besiskiriantis tuo, kad atsparūs dilimui elementai (10), kurie yra pritvirtinti prie sriegio arba sriegių radialinio išorinio kontūro (8), yra išdėstyti vienodais intervalais apskritimo kryptimi apie kontūrą (8) ir kad atsparūs dilimui elementai (10) savo didžiausiu ilgiu I yra nepertraukiamai išdėstyti konvejerio (11) ašies kryptimi.
2. Sraigtinis konvejeris pagal 1 punktą, turintis vieną spiralini, sriegį, besiskiriantis tuo, kad atsparūs dilimui elementai (10) yra išdėstyti vienodu kampiniu nuotoliu Q, o elementų ilgis I konvejerio sraigto (11) ašies kryptimi yra parinktas taip:
3. Sraigtinis konvejeris pagal 2 punktą, besiskiriantis tuo, kad nepertraukiamai išdėstyti atsparūs dilimui elementai (10) turi stačiakampi, skersini, pjūvį, kurio aukštis h ir plotis b yra lygūs nuo 10% iki 25% ilgio I.
4. Sraigtinis konvejeris pagal 1-3 punktus, besiskiriantis tuo, kad atsparūs dilimui elementai (10) su galimybe juos nuimti pritvirtinti prie laikiklių (12), kurie pritvirtinti prie konvejerio sraigto sriegio ar sriegių.
5. Sraigtinis konvejeris pagal 1-4 punktus, besiskiriantis tuo, kad kampas Q tarp atsparių dilimui elementų (10) yra nuo 60 iki 90 .
6. Sraigtinis arba sliekinis konvejeris, susidedantis iš konvejerio sraigto (1) su bent vienu spiraliniu sriegiu, kuris sukdamasis uždarame vamzdyje (3) arba pusapvaliame lovyje (6) veikia kaip kietų medžiagų transportavimo priemonė ir kuris turi atsparius dilimui elementus (10), kurių efektyvus paviršius yra pratęstas už sriegio arba sriegių radialinio išorinio kontūro (8), o konvejerio sraigtas (1) yra pritvirtintas prie atraminės ašies (2) sriegio arba sriegių radialiniu vidaus kontūru (7) viename arba daugiau taškų arba išilgai viso spiralinio kontūro, besiskiriantis tuo, kad atsparūs dilimui elementai (10), kurie yra pritvirtinti prie sriegio arba sriegių radialinio išorinio kontūro (8) yra išdėstyti vienodais intervalais apskritimo kryptimi apie kontūrą (8) ir, kad atsparūs dilimui elementai (10) savo didžiausiu ilgiu I yra nepertraukiamai išdėstyti konvejerio sraigto (1) ašies kryptimi.
7. Sraigtinis konvejeris pagal 6 punktą, turintis vieną spiralini, sriegi,, besiskiriantis tuo, kad atsparūs dilimui elementai (10) yra išdėstyti vienodu kampiniu nuotoliu Q, o ilgis I, konvejerio sraigto (11) ašies kryptimi yra parenkamas taip:
8. Sraigtinis konvejeris pagal 7 punktą, besiskiriantis tuo, kad nepertraukiamai išdėstyti atsparūs dilimui elementai (10) turi stačiakampi, skersini, pjūvi,, kurio aukštis h ir plotis b yra nuo 10% iki 25% ilgio I.
9. Sraigtinis konvejeris pagal 6-8 punktus, besiskiriantis tuo, kad atsparūs dilimui elementai (10) su galimybe juos nuimti pritvirtinti prie laikiklių 12, kurie pritvirtinti prie konvejerio sraigto sriegio ar sriegių.
10. Sraigtinis konvejeris pagal 7-9 punktus, besiskiriantis tuo, kad kampas Q tarp atsparių dilimui elementų (10) yra nuo 60° iki 90°.
