[LT] Įrenginys turi vientarifinius elektroindukcinius skaitiklius ir bendrą visiems skaitikliams tarifinio koeficiento keitiklį, kuris leidžia keisti tarifų skaičių įrenginio eksploatacijos metu. Minėtu keitikliu yra vartojamas įtampos daliklis, kurio įtampa @ Ui = U ai/a1, @kur U - vartojamoji įtampa, pajungta tarifiniu laidu prie skaitiklių įtampos apvijų,@ a1.....ai - tarifai laiko tarpais.
[EN] The device has single tariff electric induction meters and a general tariff coefficient converter for all meters which allows to change a tariff number during exploatation of the device. As the said converter a voltage divider is used the voltage of which is Ui = Uai/a1, where U is the running voltage connected to the voltage windings of the meters by a tariff conductor, and a1 ... ai are tariffs for spaces of time.
[0001] Išradimas priskiriamas elektros matavimų sričiai ir gali būti naudojamas nustatant suvartotos energijos kainą, t. y. pinigų sumą, kurią turi sumokėti vartotojas už elektros energiją, tiekiamą keičiamu laiko bėgyje apmokėjimo tarifu, ypač kai grupė vartotojų išsidėstę geografiškai nedideliame plote.
[0002] Žinomi daugiatarifiniai elektros energijos registravimo skaitikliai, sudaryti mažiausiai iš dviejų skirtingo jautrumo registratorių, kuriuos perjungia laikrodinio tipo mechanizmas (Šveicarijos patento CH679078 aprašymas,išradimo liudijimo SU 1765776 aprašymas). Tačiau šie skaitikliai sudėtingi, brangūs ir nepakankamai patikimi masiniam naudojimui. Be to, tokie skaitikliai turi konstrukcijos apibrėžtą tarifų skaičių. Taip pat žinomas elektros energijos, apmokamos keičiamais tarifais, kainos nustatymo įrenginys (SU 1821747), turintis vientarifinius elektroindukcinius skaitiklius, prie kurių įtampos kontaktų pajungiama vartotojo įtampa, o prie srovės kontaktų-tarifinio koeficiento keitiklio-srovės transformatoriaus apvijų, kurios turi po tris užtrumpinamas relėmis sekcijas, galai. Šiame įrenginyje pirmojo tarifo laike energija Ai matuojama su proporcingumo koeficientu lygiu 1, o energija kitais intervalais Ą - su koeficientu —, kur ą - tarifas tame laiko intervale.
[0003]
[0004] įrenginyje naudojamo elektrinio skaitiklio judančioji dalis yra metalinis
[0005] diskas, mechaniškai sujungtas su skaitikliu. Diską suka elektroindukcinė sistema, sudaryta iš srovės I (nuoseklaus jungimo) ir įtampos U (lygiagretaus jungimo) apvijų. Sukamasis momentas Ms, kuris proporcingas skaitiklio parodymams, aprašomas sąryšiu
[0006] Tačiau šis įrenginys tinka tik ribotam, konstrukcijos apibrėžtam tarifų skaičiui, kuris negali būti keičiamas eksploatacijos melu, nepatogus centralizuotam daugelio vartotojų tarifo keitimui. Be to, įrenginio konstrukcija sudėtinga ir brangi, nes tarifinio koeficiento keitiklio funkcijai atlikti naudojami specialūs srovės transformatoriai.
[0007] Išradimo uždavinys-užtikrinti galimybę keisti tarifų skaičių įrenginio eksploatacijos metu ir centralizuotai keisti grupės vartotojų tarifą automatiškai informuojant vartotoją, supaprastinti ir atpiginti įrenginio konstrukciją.
[0008] Šį uždavinį išsprendžia elektros energijos, apmokamos keičiamais tarifais, kainos nustatymo įrenginys, kuriame kaina B nustatoma pagal išraišką
[0009]
[0010] turintis vientarifinius elektroindukcinius skaitiklius su tarifinio koeficiento keitikliu tuo, kad tarifinio koeficiento keitikliu yra bendras visiems skaitikliams vartojamos įtampos daliklis, pajungtas tarifiniu laidu prie skaitiklių įtampos apvijų, kurio duodama įtampa Ū tenkina sąlygą
[0011]
[0012] tarifinis koeficientas.
[0013] Nurodyta sąlyga reiškia, kad atitinkamam vartojamos energijos tarifui išreikšti parenkama ne srovė, bet įtampa, kas remiantis minėtu skaitiklio disko sukamojo momento Ms sąryšiu yra ekvivalentiška.
[0014] (tampos keitikliu gali būti prie vartojamos įtampos prijungtos kompleksinės varžos tenkinant sąlygą
[0015]
[0016] Ri ir Lj - atitinkamai jungiamos prie tarifinio laido dalies varža ir induktyvumas.
[0017] Taip pat įtampos dalikliu gali būti autotransformatorius, kuris tenkina sąlygą
[0018]
[0019] Prie tarifinio koeficiento keitiklio tarifinio laido prijungti skaitiklių tarifo indikatoriai.

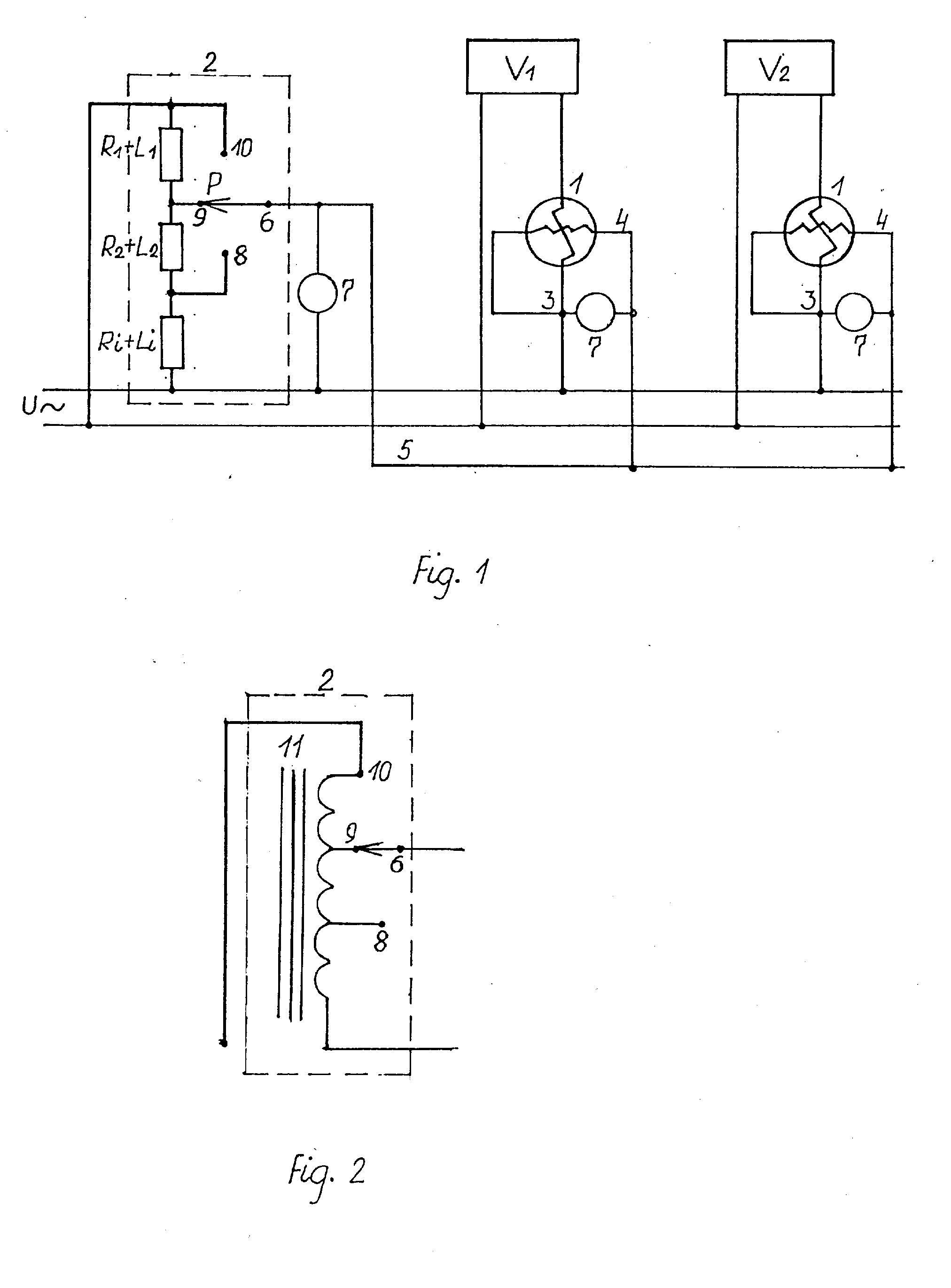

[0020] 1 fig. - parodytas įrenginio pajungimas prie vienfazės elektros tiekimo linijos,
[0021] Įrenginys turi elektros skaitiklius 1 ir tarifinio koeficiento keitiklį 2. Skaitiklių 1 srovės kontaktai 3 Įjungti j elektros tiekimo vartotojams Vi ir V2 linijos grandinę, o įtampos kontaktai 4 per tarifinius laidus 5 sujungti su keitiklio 2 išėjimo gnybtu 6.
[0022] Kai įrenginys įjungiamas į centralizuotą elektros tiekimo ir tarifų keitimo sistemą, keitiklis 2 Įrengiamas dispečerinėje, o prie jo tarifiniais laidais 5 pajungiamas atitinkantis elektros vartotojų skaičių skaitiklių 1 skaičius. Keitiklis 2 ir skaitikliai 1 turi tarifo indikatorius 7.
[0023] Keitiklio paskirtį atlieka įtampos daliklis, sudarytas iš kompleksinių vaižų R1+L1, R2+L2, Ri+Li ir perjungiklio P, galinčio užimti 8, 9, 10 padėtis (fig. 1).
[0024] Jtampos keitikliu gali būti ir autotransformatorius 11, tai parodyta fig. 2, kur N - autotransformatoriaus apvijų skaičius, N, - jungiamų prie tarifinio laido 5 apvijų skaičius.
[0025] Kai elektros energija tiekiama pagrindiniu tarifu (koeficientas a^, tarifų perjungiklis P statomas Į padėtį 10, tuomet į skaitiklius 1 patenka visa vartojama Įtampa U (visa daliklio aktyvinę varža R (F^+Ra+Ri) ir induktyvumas L (Li+L^+Lj). Kai energija tiekiama papigintu tarifu (koeficientas ą), perjungiklis P statomas į padėtis 9 (aktyvinę varža R2+R, ir induktyvumas i_2+Li) arba 8 (aktyvinę varža R, ir induktyvumas L,) ir j skaitiklius 1 patenka c7 ya / karto mažesnė įtampa, kurią rodo indikatorius 7, todėl remiantis sukamojo momento lygtimi, jų sukimasis sulėtėja ir vartotojas, mokėdamas vienodu tarifu ^ .sumoka reikiamą kainą. Naudodamasis indikatoriumi 7 vartotojas gali prisiderinti laiką, kada energija pigiausia.
1. Elektros energijos, apmokomos keičiamais tarifais, kainos nustatymo įrenginys, kuriame kaina B nustatoma pagal išraišką:
2. Elektros energijos, apmokamos keičiamais tarifais, kainos nustatymo įrenginys pagal 1 punktą, besiskiriantis tuo, kad įtampos daliklis sudarytas iš kompleksinių varžų, tenkinant sąlygą
3. Elektros energijos, apmokamos keičiamais tarifais, kainos nustatymo įrenginys pagal 1 punktą, besiskiriantis tuo, kad įtampos dalikliu yra autotransformatorius, tenkinant sąlygą
4. Elektros energijos, apmokamos keičiamais tarifais, kainos nustatymo įrenginys pagal 1-3 punktus,besiskiriantis tuo, kad prie tarifinio koeficiento keitiklio tarifinio laido prijungti skaitiklių tarifo indikatoriai.
