[LT] Išradimas priskiriamas naftos perdirbimo sričiai, liekamųjų naftos produktų klampumo sumažinimui.@Tikslu padidinti aromatizuotų frakcijos įtakos efektyvumą visberkingo metu, prieš įvedant į žaliavą aromatizuotas frakcijas arba poliarinius tirpiklius, liekamuosius naftos produktus paveikia kavitacija. Kavitacinio poveikio intensyvumas turi būti pakankamas liekamųjų naftos produktų asfaltenų asociatų išardymui. Kaip aromatizuotą frakciją naudoja selektyvinio tepalų valymo ekstraktą arba katalizinio krekingo gazolį, 2-8 masės %, o kaip poliarizuotą junginį naudoja acetoną 0,001-0,05 masės % nuo pradinės žaliavos kiekio.
[EN]
[0001] Išradimas priskiriamas naftos perdirbimo sričiai ir gali būti panaudotas liekamųjų naftos produktų, tokių kaip mazutas, gudronas, asfaltas ir kt. klampumui sumažinti.
[0002] Žinomas liekamųjų naftos produktų perdirbimo būdas, naudojant visbrekingo procesą, kurio metu katalizinio krekingo gazolj sumaišo su dalimi gudrono, turinčio 100-200°C temperatūrą ir pakaitina iki 350-380°C. Po to gudroną ir katalizinio krekingo gazolj sumaišo su pagrindiniu gudrono srautu, tiekiamu iš vakuuminės mazuto rektifikacijos kolonos apačios ir turinčiu 370-390°C. Katalizinio krekingo gazolio kiekis sudaro 4-5 mas. % bendro gudrono kiekio. Susidariusį mišinj paduoda j visbrekingo reaktorių
[0003] (žr. He<įrrenepepa6oTKa n He<į>TexnMi/m., M: UHMMT3He<t>TexnM, 1986, t.5, c.3-6).
[0004] Šio būdo trūkumas yra mažas katalizinio krekingo gazolio jtakos efektyvumas.
[0005] Žinomas liekamųjų naftos produktų perdirbimo būdas, visbrekingo proceso metu naudojant 2-8 mas. % selektyvinio tepalų valymo ekstraktą arba katalizinio krekingo likutį, verdant] virš 420°C. Srauto temperatūra po gudrono ir aromatizuotų frakcijų (selektyvinio valymo ekstraktas, katalizinio krekingo likutis) sumaišymo, siekia 110-130°C (žiūr. TSRS aut. liud. Nr. 1617946).
[0006] Šio būdo trūkumas - jo mažas efektyvumas dirbant kombinuotu visbrekingo ir mazuto vakuuminės rektifikacijos įrenginiu. Tokiu atveju gudroną paduoda į visbrekingo krosnį iš vakuuminės mazuto rektifikacijos kolonos apačios, be tarpinių šilumos mainų, turintį 350-390°C temperatūrą. Jei, esant šiai temperatūrai, į gudroną įmaišytų aromatizuotos frakcijos, tai jos veikimo efektyvumas sumažėtų apytikriai 1,5 karto.
[0007] Artimiausias siūlomam išradimui yra liekamųjų naftos produktų perdirbimo būdas, naudojant visbrekingą, su 0,001-0,05 mas.% poliarizuotų junginių, ypač acetonu, kurį, siekiant padidinti visbrekingo likučio stabilumą ir sumažinti klampumą, įveda porcijomis:esant liekamojo naftos produkto fazinio perėjimo temperatūrai iš struktūrinės būklės į molekulinę;esant asfaltenų destrukcijos pradžios temperatūrai; bei esant asfaltenų branduolių skilimo pradžios temperatūrai (žiūr. TSRS aut. liud. Nr. 1587911).
[0008] Šio žinomo būdo trūkumas - jo mažas efektyvumas dirbant kombinuotu visbrekingo ir mazuto vakuuminės rektifikacijos įrenginiu. Šiuo atveju
[0009] gudroną iš vakuuminės kolonos apačios, be tarpinių šilumos mainų ir turintj 350-390°C, paduoda j visbrekingo krosnj. Jeigu, esant šiai temperatūrai, j gudroną jveda acetoną, tai jo veikimo efektyvumas sumažėja apytikriai du kartus.
[0010] Išradimo tikslas - padidinti naudojamų procese priedų veikimo efektyvumą.
[0011] Tikslas pasiekiamas dėka to, kad prieš jvedant j žaliavą aromatizuotas frakcijas arba poliarinius tirpiklius, liekamuosius naftos produktus paveikia kavitacija, po kurios jmaišo priedus.
[0012] Išradimo esmė yra ta, kad gudroną, gautą mazuto vakuuminės rektifikacijos metu, iš vakuuminės kolonos apačios, be tarpinių šilumos mainų, paduoda į visbrekingo krosnj, prieš tai paveikę kavitacija, naudojant žinomus tam tikslui įrengimus. Po to j gudroną jmaišo 2-8 mas. % aromatizuotos frakcijos (selektyvinio tepalų valymo ekstraktai, katalizinio krekingo gazoliai) arba 0,001-0,05 mas.% poliarinių junginių, pirmenybę teikiant acetonui. Gautą mišinj paduoda j visbrekingo reaktorių.
[0013] Kavitacinio poveikio dėka išardomi gudrone esantys asfaltenų asociatai, kurie susidaro mazuto vakuuminės rektifikacijos kolonoje esant aukštai temperatūrai. Po to jvesti j gudroną priedai (aromatizuotos frakcijos, poliariniai junginiai) blokuoja skilusių asfaltenų paramagnetinius centrus ir trukdo jų antrinę asociaciją. Visbrekingo metu asfaltenai yra labai dispersiškame būvyje, o tai skatina efektyvų klampumo sumažinimą.
[0014] Gudroną, turintj 2,7 mas. % sieros ir kurio koksavimosi rodiklis 17,3 mas. %, tankis - 1,0062 t/m3 sąlyginis klampumas 913,5°SK prie 80°C, esant 360°C temperatūrai sumaišo su 6,2 mas.% selektyvinio tepalų valymo ekstraktu (kurio charakteristikos pateiktos 1 lentelėje) ir paduoda j visbrekingo reaktorių esant 450°C temperatūrai ir 0,6 MPa slėgiui. Iš reakcijos produktų išskiria dujas, benzino frakciją ir likutj, verdant] virš 180
[0015] °C.
[0016] Išskirta iš visbrekingo produktų frakcija virš 180°C turi sąlyginj klampumą 31,3°SK prie 80°C temperatūros.
[0017] 2 pavvzdvs
[0018] Pirmo pavyzdžio gudroną po kavitacinio poveikio ir esant 360°C temperatūrai sumaišo su 6,2 mas.% selektyvinio tepalų valymo ekstrakto
[0019] (pateikto 1 pavyzdyje). Gautą mišinį paduoda j visbrekingą, esant toms pačioms, kaip ir pirmame pavyzdyje sąlygoms.
[0020] Išskirta iš visbrekingo produktų frakcija virš 180°C turi sąlyginj klampumą 18,2°SK, prie 80°C temperatūros.
[0021] Pirmo pavyzdžio gudroną, esant 360°C temperatūrai sumaišo su 4,7 mas.% katalizinio krekingo likučiu, verdančiu virš 420°C (jo charakteristikos pateiktos 1 lentelėje). Gautą mišinį paduoda j visbrekingą, esant toms pačioms kaip ir pirmame pavyzdyje sąlygoms.
[0022] Išskirta iš visbrekingo produktų frakcija virš 180°C turi sąlyginį klampumą 25°SK prie 80°C temperatūros.
[0023] Pirmo pavyzdžio gudroną, esant 360°C temperatūrai, sumaišo su 4,7 mas.%katalizinio krekingo likučiu tos pačios, kaip 3 pavyzdyje kokybės. Gautą mišinį paduoda j visbrekingą, esant toms pačioms , kaip ir pirmame pavyzdyje, sąlygoms.
[0024] Išskirta iš visbrekingo produktų frakcija virš 180°C turi sąlyginį klampumą 16,5 SK prie 80°C temperatūros.
[0025] Pirmo pavyzdžio gudroną, esant 360°C temperatūrai sumaišo su 5 mas.% katalizinio krekingo gazoliu (jo charakteristikos pateiktos 1 lentelėje). Gautą mišinį paduoda į visbrekingą, esant toms pačioms kaip ir pirmame pavyzdyje sąlygoms.
[0026] Išskirta iš visbrekingo produktų frakcija virš 180°C turi sąlyginį klampumą 29,4° SK prie 80°C temperatūros.
[0027] Pirmo pavyzdžio gudroną po kavitacinio poveikio, 360°C temperatūroje sumaišo su 5 mas. % katalizinio krekingo gazoliu, tos pačios kaip ir 5-ame pavyzdyje kokybės.
[0028] Išskirta iš visbrekingo produktų frakcija virš 180°C turi sąlyginį klampumą 19,1° SK prie 80°C temperatūros.
[0029] i
[0030] Gudroną, turint] 3 mas. % frakcijų, verdančių virš 500°C bei 10 mas. % asfaltenų, ir kurio koksavimosi rodiklis 17,1 mas.%, tankis 0,9958 tn/m3, sąlyginis klampumas 430° SK prie 80°C, sumaišo 385°C temperatūroje su 0,006 mas. % acetono ir paduoda j visbrekingą, esant 450°C temperatūrai ir 0,6 MPa slėgiui. Iš reakcijos produktų išskiria dujas, benzino frakciją ir likutj, verdantj virš 180°C.
[0031] Iš reakcijos produktų išskirta frakcija, verdanti virš 180°C, turi sąlyginį klampumą 22,1° SK prie 80°C ir stabilumą 1,95.
[0032] Septinto pavyzdžio gudroną po kavitacinio poveikio, prie 385°C sumaišo su 0,006 mas.% acetono. Gautą mišinj paduoda j visbrekingą, esant toms pačioms, kaip ir pirmame pavyzdyje sąlygoms.
[0033] Iš visbrekingo produktų išskirta frakcija virš 180°C turi sąlyginį klampumą 12,5°SK prie 80°C.

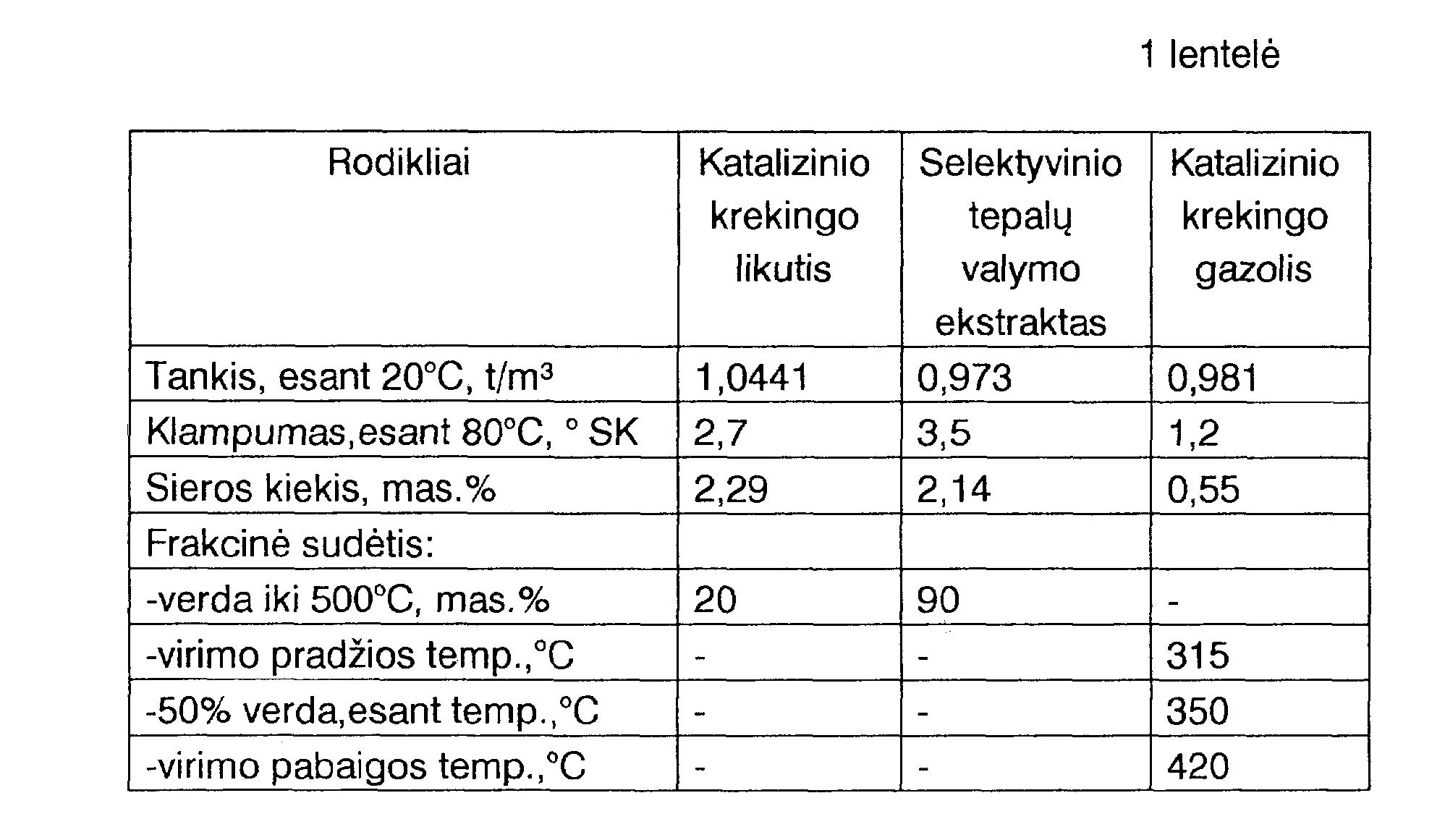

[0034] Aromatizuotų frakcijų fizikines-cheminės charakteristikos nurodytos 1 lentelėje.
[0035] Kavitacinio poveikio intensyvumas, leidžiantis 2,4,6,8 pavyzdžiuose gauti efektą, nustatomas pagal ekstremalų gudrono fizikinių cheminių savybių pasikeitimą. Pramoninėmis sąlygomis reikiamą efektyvumą pasiekia parenkant kavitacinio maišytuvo konstrukciją arba parenkant technologines sąlygas prieš įvedant į kavitacinj maišytuvą.
[0036] Siūlomo išradimo panaudojimas leis sumažinti distiliacinių skiediklių, kurie įmaišomi j visbrekingo likutj ruošiant mazutą, debitą. Šis išradimas gali būti naudojams pramoniniuose mazuto perdirbimo įrenginiuose (KT-1/1 tipo), o taip pat bet kokiuose visbrekingo įrenginiuose.
1. Liekamųjų naftos produktų perdirbimo būdas visbrekingo metu, jvedant j žaliavą aromatizuotas frakcijas arba poliarinius tirpiklius, besiskiriantis tuo, kad prieš jvedant j žaliavą aromatizuotas frakcijas arba poliarinius tirpiklius, liekamuosius naftos produktus paveikia kavitacija.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad kaip aromatizuotą frakciją naudoja selektyvinio tepalų valymo ekstraktą arba katalizinio krekingo gazolj, 2-8 mas.% nuo pradinės žaliavos kiekio.
3. Būdas pagal 1 punktą, besiskiriantis tuo, kad kaip poliarizuotą junginj naudoja acetoną, 0,001-0,05 mas. % nuo pradinės žaliavos kiekio.
