[LT] Terminio krekingo reaktorius priklauso įrenginiams, skirtiems terminio krekingo vykdymui, ir gali būti panaudotas naftos perdirbimo pramonėje.@Išradimo tikslas - supaprastinti terminio krekingo reaktoriaus konstrukciją.@Tikslas pasiekiamas dėka to, kad terminio krekingo reaktorius, dirbantis kylančio angliavandenių terminio krekingo produktų srauto pagrindu ir sudarytas iš viršutinio atvamzdžio (6), viršutinio dugno (5), korpuso (4), apatinio dugno (3) ir apatinio antvamzdžio (2), kuriame įtaisytas tangencinis dujų-skysčio srauto kreipiklis (1), o apatinio atvamzdžio ilgis (metrais) sudaro 0,014-0,12 išcentrinio atskyrimo faktoriaus dydžio dalį; be to, apatinis atvamzdis turi tarpinį flanšinį sujungimą.
[EN]
[0001] Išradimas priklauso įrengimams, skirtiems terminio krekingo proceso
[0002] Yra žinomas terminio krekingo procesas ir reaktorius(žr. EP, Nr. 0193222, C10G 9/00). Pagal šj patentą, pirmoje terminio krekingo stadijoje vyksta dalinis angliavandenilių skilimas, toliau skilimo produktai ir nesuskilę angliavandeniliai patenka j fazinj separatorių , kuriame garų fazė išskirstomą j komponentus. Skysta fazė patenka j terminio krekingo reaktorių. Reaktoriaus konstrukcija parenkama atitinkamai pagal iškeltus uždavinius.
[0003] Šio būdo trūkumas yra proceso technologijos sudėtingumas panaudojant
[0004] papildomą aparatą, dirbantį aukštoje temperatūroje.
[0005] Žinomas terminio krekingo reaktorius, kuriame dujų-skysčio srautas, judėdamas iš apačios į viršų, jgauna sukamąjį judesį spiralinių kreipiklių pagalba. Pastarieji gali būti sumontuoti per visą reaktoriaus tūrį, arba įvadinėje ar išvadinėję (išėjimo)reaktoriaus dalyse. Be to, dujų-skysčio srautas gali būti įsukamas sumontuojant įsukančių purkštukų sistemą arba tangencialiai įvedant dujų-skysčio srautą į reaktorių. Temperatūra reaktoriuje 410-470°C, slėgis 2-20 atm, buvimo reaktoriuje trukmė 5-100 min (žr. PCT paraiška Nr. 84/00035, C10G 9/16).
[0006] Šio išradimo trūkumas - sudėtinga reaktoriaus konstrukcija ir palyginti
[0007] Tikslas pasiekiamas dėka to, kad terminio krekingo reaktoriaus, dirbančio kylančio angliavandenilių terminio krekingo produktų srauto pagrindu ir sudaryto iš viršutinio atvamzdžio, viršutinio dugno, korpuso, apatinio dugno ir apatinio atvamzdžio, kuriame įtaisytas tangencinis dujų skysčio srauto kreipiklis, apatinio atvamzdžio ilgis (metrais) sudaro 0,014-0,12 išcentrinio atskyrimo faktoriaus dydžio, be to, apatinis atvamzdis turi tarpinį flanšinį sujungimą.
[0008] Išcentrinis atskyrimo faktorius išskarčiuojamas pagal išcentrinės jėgos pagreičio santykį su laisvo kritimo pagreičiu (žr. K.F. Pavlov, P.G. Romankov, A.A.Noskov "Cheminės technologijos aparatų ir procesų kurso uždaviniai ir pavyzdžiai", L,: Chimija, 1987, 576 psl.), t.y. pagal formulę:
[0009] kur: f - išcentrinis atskyrimo faktorius;
[0010] D - įvadinio atvamzdžio skersmuo, m;
[0011] n - sukimosi dažnis, s;
[0012] g - laisvo kritimo pagreitis, m2/s;

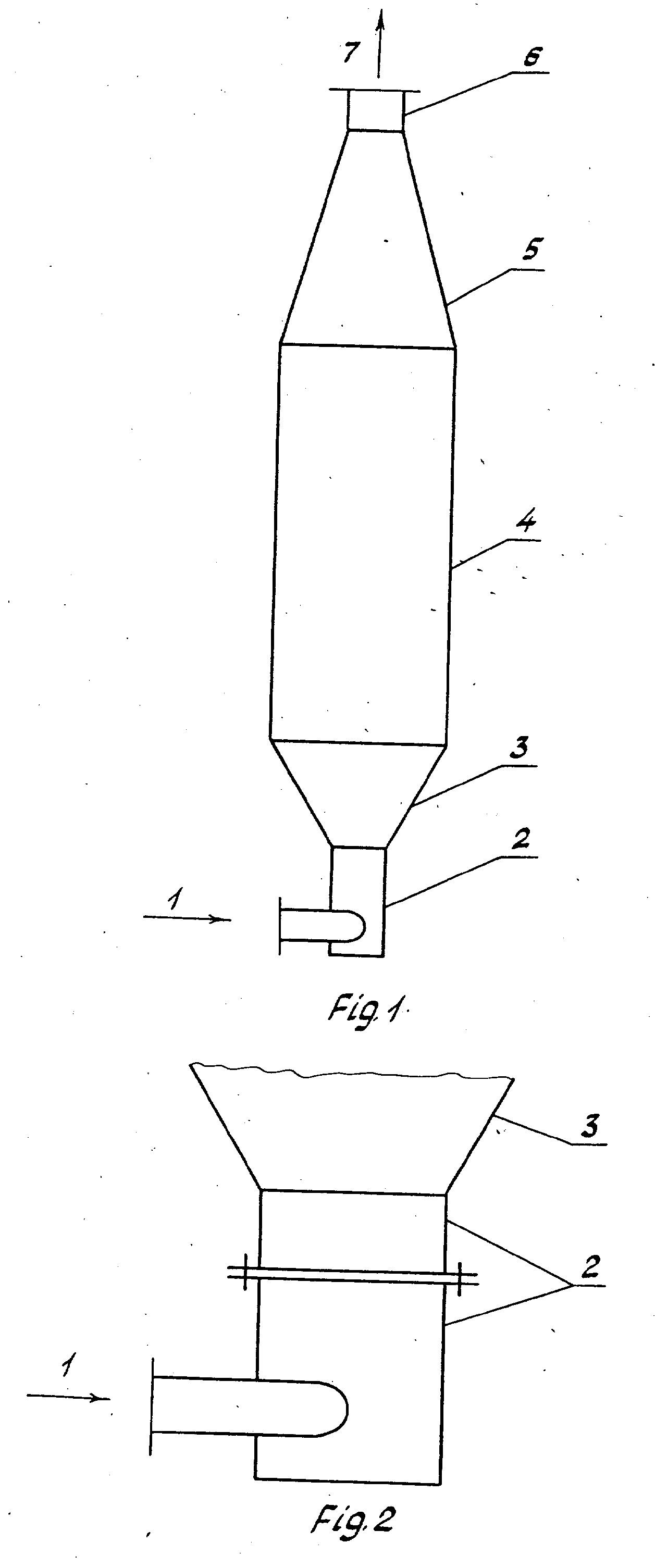

[0013] Terminio krekingo reaktorius sudarytas iš tangencinio dujų skysčio srauto kreipiklio 1, apatinio atvamzdžio 2, apatinio dugno 3, korpuso 4, viršutinio dugno 5, viršutinio atvamzdžio 6.
[0014] Pradiniai angliavandeniliai tangencialiu kreipikliu 1, tangencialiai įvedami j reaktoriaus apatinį atvamzdj 2, kuris gali būti sudėtiniu (fig.2). Vėliau angliavandenilių srautas patenka j reaktoriaus apatinj dugną 3, vėliau j korpusą 4, viršutinj dugną 5, viršutinį atvamzdį 6, iš kurio terminio krekingo produktai išvedami iš aparato.
[0015] Apatinis atvamzdis 2 atlieka išcentrinio separatoriaus paskirtį.Atvamzdžio matmenys nustatomi, siekiant sudaryti kuo geresnes sąlygas garų fazės separacijai j reaktoriaus centrą bei suteikti skystai fazei tokį sukimosi momentą, kuris užtikrintų - skystos fazės sukamąjį judesį aparato sienelėmis ligi maksimalaus aukščio. Šiomis sąlygomis pasiekiamas tūrių, kuriuos reaktoriuje užima garų ir skysta fazės, persiskirstymas. Skystos fazės užimamas tūris padidėja, o garų fazės užimamas tūris sumažėja. Tai padidina skystos fazės buvimo trukmę reaktoriuje, ir leidžia pasiekti užsibrėžtą pradinių angliavandenilių skilimo pilnumą esant mažesnei proceso temperatūrai.
[0016] Esant apatinio atvamzdžio 2 ilgiui, mažesniam negu 0.014 f, pablogėja dujų-skysčio srauto separacijos sąlygos, o padidėjus apatinio atvamzdžio ilgiui daugiau negu 0,12 f išauga atvamzdžio hidraulinis pasipriešinimas, o taip pat pablogėja dujų-skysčio srauto separacija.
[0017] Siūlomas techninis sprendimas leidžia supaprastinti reaktoriaus konstrukciją ir sumažinti 7-10°C terminio krekingo proceso temperatūrą.
1. Terminio krekingo reaktorius, dirbantis kylančio angliavandenilių terminio krekingo produktų srauto pagrindu ir susidedantis iš tangencialaus kreipiklio, apatinio atvamzdžio, apatinio dugno, korpuso, viršutinio dugno ir viršutinio atvamzdžio, besiskiriantis tuo, kad apatinio atvamzdžio ilgis sudaro 0,014-0,12 išcentrinio atskyrimo faktoriaus dydžio dalj.
2. Terminio krekingo reaktorius pagal 1 p., besiskiriantis tuo, kad apatinis atvamzdis turi tarpinį flanšinj sujungimą.
