[LT] Išradimas priklauso neaustinių medžiagų sričiai, jame aprašoma daugiaplotė pluoštinė juosta, sudaryta iš rangytų tinklinių elementariųjų gijų turinti kelias pluoštinės juostos išilginė kryptimi besitęsiančias sritis ir, mažiausiai, vieną pluoštinės juostos išilgine kryptimi besidriekiančią užsiduotą trūkimo liniją (4), be to, trūkumo jėga (daN), tenkanti bendram titrui (dtex), lygi maždaug 1,7x10-4 daN/dtex. Toliau išradine aprašomas vienos arba keleto panašių juostų gamybos būdas, kuomet kelios viena nuo kitos atskirtos juostelės, sudarytos iš, dažniausiai , lygegrečiai viena kitai išsidėsčiusių elementarių gijų, ir susidariusios juostelės bendrai surangomos, taip pagaminant vieną ar kelias rangytas pluoštines juostas.@Įrenginys šitam būdui įgyvendinti skiriasi transporterio volų pora (5, 6), skirta bendram tiekiamų juostelių (1,2) transportavimui, ir patalpintu už transporterio volų poros (5, 6) rangymo įrenginiu (10.1, 10.2, 11, 12), kuris yra skirtas juostelių (1, 2), išėjusių iš volų poros, rangymui. Išradimas įgalina perdirbti daugiaplotę pluoštinę juostą su minėta užsiduota trūkimo linija dvigubų filtrinės grįžtės strypelių mašinoje su vienkartinio paruošimo bloku.
[EN]
[0001] Išradimas priklauso neaustinių medžiagų sričiai. Pa-teiktame išradime aprašyti pluoštinė juosta, ypač filt-rinės medžiagos juosta, kuri sudaryta iš tinklinių elementarių gijų, pluoštinių juostų gaminimo būdas ir šito būdo realizavimo įrenginys.
[0002] Filtrinės medžiagos juosta t.y pluoštinė juosta, kuri sudaryta iš tinklinių elementarių gijų pluošto. Filt-rinės medžiagos juostos elementarios gijos susideda pvz. iš celiuliozės acetato. Krepavimo mašinos pagalba filtrinės medžiagos juosta krepuojama ir tuoj po to bendrai supresuojama į ritinius tam, kad paruošti tolimesniam perdirbimui d, cigaretinius filtrus stry-pelio formos rūkalams. Bendra gamyba nuo pradinio produkto - celiuliozės - iki į ritinius supakuotos filtrinės medžiagos juostos yra žinoma pvz. techninės informacijos 1-01, Rhone-paulenc Rhodia AG, Freigburg 1993 01, "Filtrinės medžiagos iš Rhodia gamyba". Ži-nomos filtrinės medžiagos juostos per visą filtrinės medžiagos juostos ploti, turi tolygų elementarių gijų tinklą ir per visą ilgi,, dažniausiai, pastovų svorį.
[0003] Pateikto išradimo tikslas - pasiūlyti pluošto juostą, ypač filtrinės medžiagos juostą, kurios perdirbimas i, filtrinės grįžtes būtų našesnis. Taip pat siūlomas našus pluošto juostos gamybos būdas, įvertinant įren-ginį jos gamybai.
[0004] Šis uždavinys išsprendžiamas daugiaplote pluoštine juosta, ypač daugiaplote filtrinės medžiagos juosta, kuri sudaryta iš rangytų, tinklinių elementarių gijų ir turi kelias pluoštinės juostos išilgine kryptimi besi-driekiančias sritis, taip pat bent vieną pluoštinės juostos išilgine kryptimi besidriekiančią užsiduotą lini-ją. Trūkimo jėga (daN), tenkanti bendram filtrui (dtex), yra maždaug l,7xl0~4 daN/dtex (nustatyta vadovaujantis DIN 53 834 Tl, 1976 02, nuo pradinio įtempimo 2,5 N).
[0005] Šio uždavinio sprendimas atsispindi išradimo apibrėž-tyje; būdas aprašytas 4-12 apibrėžties punktuose, įrenginys 13-16 punktuose.
[0006] Pagal išradimą geriausiai, kad daugiaplotės pluoštinės juostos trūkimo jėga, tenkanti bendram titrui, būtų maždaug 2,5x10 4, 0 ypač 3,5x10 4 daN/dtex. Šita reikšmė nustatyta, vadovaujantis DIN 53 834 Tl, 1976 02 mėn. Tai yra numatoma priklauosmai nuo gijų ir susuktų gijų maksimalios trūkimo jėgos kuri priklauso nuo gijų ir susuktų gijų storio. Pagal išradimo daugiaplotės pluoš-tinės juostos apibrėžti, panaudojama sąvoka "trūkimo jėga". Čia seka matavimas, užsiduodant pradinį įtempimą 2,5 N. Daugiaplotė pluoštinė juosta turi turėti patikimą trūkimo jėgą, kad galėtų būti apdirbama įpras-toje filtro strypelių mašinos paruošimo vietoje su įprastu elementarių gijų storio paskirstymu.
[0007] Daugiaplotę pluoštinę juostą sudarančios elementarios gijos yra rangomos ir tinklinamos. "Tinklinimas" su-prantamas, kai elementarios gijos, pvz. filtrinės me-džiagos, juostoje tinkliniai sukryžiuojamos, kad suda-rytų bendrai besilaikančią filtrinės medžiagos juostą. Praplečiant filtrinės medžiagos juostą, lengvai atpa-žįstama šita tinklinė struktūra. Ši struktūra reiškia, kad filtrinės medžiagos juostos negalima lengvai su-traukyti, pirma turi būti nutraukiamas skersinių ele-mentarių gijų sukabinimas, tai reikšminga filtrinės me-džiagos juostų tolimesniame apdirbime, jei norima su-smulkinti filtrinės medžiagos juostą. Jei filtrinėje medžiagoje sukabinta daug elementarių gijų, tai jos sudaro storą elementarių gijų tinklą. Tai vadinama "di-deliu tinklo laipsniu". Esant tik mažam elementarių gijų sukabinimui, kalbama apie "nežymų tinklo laipsnį". Žinomos filtrinės medžiagos juostos dažniausiai per visą juostą turi vienodą tinklo laipsnį, kuris gali būti paskirstomas pagal laipsnius, kaip normalus arba maksimalus. Pagal pateiktą išradimą pluoštinė juosta, skirtingai nuo žinomų pluoštinių juostų, gali turėti sritis, kurių tinklo laipsnis yra žemesnis už normalų. Pateikto pasiūlymo rėmuose kalbama apie "užsiduotą trū-kimo liniją". Veikiant išilgine kryptimi įtempimo jėgai galima, jei reikia, daugiaplotę pluoštinę juostą pada-linti į dvi ar daugiau dalių. Šita tempimo jėga privalo būti mažesnė už pluoštinės juostos trūkimo jėgą. Stan-dartinės filtrinės medžiagos juostos maksimali trūkimo jėga, tenkanti bendram titrui, nustatyta aukščiau mi-nėtame DIN (pradinis įtempimas 2,5 N), yra maždaug tarp 2,5x10 _4 ir 4,5x10 daN/dtex. Tai priklauso nuo me-džiagos rūšies. Kad atitinkamą išradimui daugiaplotę pluoštinę juostą su užsiduotomis trūkimo linijomis pa-dalinti į norimas dalis, reikia, kad minėta pridedama tempimo jėga būtų mažesnė negu pluoštinės juostos trūkimo jėga. Rezultatas pasiekiamas tada, kai trūkimo jėga sumažinama apie 10%, geriausiai 25%, o ypač daugiau kaip 50%.
[0008] Iš aukščiau paminėto DIN seka, kad "trūkimo jėgos" poveikis prasideda nuo pradinio įtempimo 2,5 N.
[0009] Išradimo rėmuose pateiktas tinklo laipsnis (tendencija prieš 0) jau prie pradinio įtempimo 2,5 N veikia į pluoštinės juostos visišką dalijimą. Kitaip sakant, mi-nimalus tinklo laipsnis minėtoje reikšmėje nustatomas per pradinį įtempimą 2,5 N, nepriklausomai nuo me-džiagos rūšies. Maksimalus užsiduotos trūkimo linijos tinklo laipsnis ir, tuo pačiu, būtina tempimo jėga, reikalinga pluoštinės juostos dalies atskyrimui, orien-tuojasi į specifiškai priklausomą trūkimo jėgą.
[0010] Atitinkančios išradimą filtrinės medžiagos juostos susideda iš keleto viena šalia kitos išdėstytų nerangytų juostelių, kurioms vienu metu atliekamas bendras ran-gymas, atsižvelgiant į vėliau aprašytą užsiduotos trū-kimo linijos sudarymo būdą.
[0011] Užsiduotos trūkimo linijos gali būti išdėstytos vienodo pločio filtrinės medžiagos srityje su normaliu tinklo laipsniu. Tuo būdu gaunama daugiaplotė sudalinta filt-rinės medžiagos juosta, kuri tolesnio perdirbimo metu pagal aplinkybes suskirstoma per užsiduotas trūkimo linijas i, vienodo pločio atskiras juostas su tam tikru vienodu titru. Geriausiai, kai padalinimas atliekamas, titro tikslumu, besitęsiančiu per visą titrą, maždaug ±5%, o ypač ±3%.
[0012] Atitinkančios išradimą filtrinės medžiagos juostos gali būti supakuojamos į ritinius ir toliau panaudojamos gamybai nuo filtrinės grįžtės iki cigaretinių filtrų ir jiems panašių gaminių. Daugiaplotė filtrinės medžiagos juosta vedama vienos filtro grįžtės mašina, kuri pa-dalina daugiaplotę filtrinės medžiagos juostą per užsi-duotas trūkimo linijas i, atskiras paprasto pločio filt-rinės medžiagos juostas, kurios vienu metu paduodamos į filtrinės grįžtės gaminimo mašiną, kad atitinkamai perdirbti į daug filtrinių grįžčių. Geriausias našumas pasiekiamas, naudojant dvigubą filtrinių grįžčių mašiną su vienkartinio paruošimo bloku. Čia žymiai sumažėja išlaidos personalui ir laiko sąnaudos. Ypač sutaupomas laikas, keičiant filtrinės medžiagos ritinį, dėka to padidinamas produktyvumas. Be to, perskiriant daugia-plotę filtrinės medžiagos juostą, gaunamos atskiros, dažniausiai, vienodo titro, vienodo rangytumo filtrinės medžiagos juostas, dėl to sumažėja filtrų strypelių gamyboje.
[0013] Atitinkančios išradimą daugiaplotės pluoštinės juostos gamybos būdas pasižymi tuo, kad kelios viena nuo kitos atskirtos juostelės yra sudarytos, pagrindinai, iš ly-giagrečiai viena kitai išsidėsčiusių elementarių gijų. Galiausiai šios susidariusios juostelės bendrai surangomos, kad pagaminti vieną ar kelias rangytas pluoš-tines juostas, ypač filtrinės medžiagos juostas.
[0014] Gamybos pagal ši, išradimą metu nerangytos juostelės prieš pat bendrą surangytą atskirai viena nuo kitos daugiau nebeatitolinamos. Kitais žodžiais tariant, viena kitai gretimos, nerangytos juostelės suglaudžiamos, ir po surangymo gaunama užsiduota trūkimo linija su norimu tinklo laipsniu. Ypač naudingas skirtingų pločių nerangytų juostelių, kurios bendrai surangomos, suda-rymas. Taip pat naudinga, kai sudaromos kelios, o ypač - dvi vienodo pločio nerangytos juostelės, kurios bendrai surangomos. Pravartu, kai abi nerangytos juostelės prieš pat bendrą surangymą pateikiamos viena nuo kitos atskirai, dėka to, po surangymo iš dviejų juostelių gaunama rangyta pluoštinė juosta, turinti centre išsidėsčiusią užsiduotą trūkimo liniją.
[0015] Kitas išradimo tikslas - gauti tinkamą įpakavimo priemonę. Svarbu, kad užsiduota trūkimo linija (linijos) turėtų panašų žemą tinklo laipsni,, ir kad, išė-jus iš rangymo mašinos, atsirastų kelios individualios pluošto juostos, tuo metu atstumas nuo pertvaros iki nuspaudimo srities tarp transporterio volų poros suma-žinimas ir/arba padidinamas pertvaros storis. Toliau pagaminta pluoštinė juosta arba pluoštinės juostos nuimamos, supresuojamos ir supakuojamos i, ritinius, kad, mažiausiai, dvi individualios pluoštinės juostos būtų nuimamos i bendrą, bet perskirtą, talpą, ir, pa-šalinus pertvarą, supresuojamos ir supakuojamos i, vie-ningą ritini,, ir kad individualios pluoštinės juostos būtų nuimamos i, dvi atskiras talpas, atskirai supakuojamos supresuotos i du individualius ritinius. Aukš-čiau paminėtos įrenginio dalys vėliau bus aiškinamos. Atitinkantis išradimą įrenginys būdo įgyvendinimui api-būdinamas šiais požymiais: transporterio volų pora skiriama bendram tiekiamų juostelių transportavimui, rangymo įrenginys, esantis už transporterio volų poros, yra skirtas juostelių, praėjusių per transporterio volų porą, rangymui.
[0016] Atitinkantis išradimą įrenginys turi perskyrimo įtaisą, būtent pertvarą, kuri yra prieš transporterio volų porą. Perskyrimo įtaisu galima pagaminti sudaromoje filtrinėje juostoje sritį su žemu laipsniu, t.y galima sudaryti norimą trūkimo liniją. Atkarpoje iki nuspaudimo srities tarp transporterio volų poros atstumas keičiamas, o taip pat keičiamas pertvaros storis. Kuo yra mažesnė atkarpa nuo pertvaros iki nuspaudimo srities tarp transporterio volų poros, tuo mažesnis tinklo laipsnis per užsiduotą trūkimo liniją. Tokią pat reikšmę turi pertvaros storio padidinimnas.
[0017] Jei pertvara beveik siekia nuspaudimo sritį, galima juostelių nuo nuspaudimo srities nebesuglausti, dėka to po surangymo gaminamos viena nuo kitos atskirtos pluoš-tinės juostos. Tinklo laipsnis lygus nuliui.
[0018] Jei atstumas nuo pertvaros iki transporterio volų poros nuspaudimo srities reliatyviai trumpas, tada susidaro ant pluoštinės juostos užsiduotos trūkimo linijos reliatyviai nežymus tinklo laipsnis, ir lengvai galima daugiaplotę pluoštinę juostą perskirti į, pavyzdžiui, paprasto pločio pluoštines juostas su pakankamu su-rišimu.
[0019] Šitas surišimas yra būtinas, pavyzdžiui, pluoštines juostas tiekiant į dvigubo filtro grįžtės mašiną. Per jau aptartą atstumų tarp pertvaros ir nuspaudimo srities, tarp transporterio volų keitimą galima pagaminti skirtingas pluoštines juostas su skirtingomis savy-
[0020] bėmis, o tai reiškia - su skirtingai pasireiškiančiomis užsiduotomis trūkimo linijomis. Atitinkamas valdymas, kaip jau minėta, galimas, keičiant pertvaros stori,.
[0021] Atitinkančiame išradimą įrenginyje galima patalpinti daugiau kaip vieną pertvarą, be to, pertvarų skaičių nustato viena nuo kitos atskirtų pagamintos pluoštinės juostos sričių skaičius.
[0022] Pateiktas išradimas neapriboja pluoštinės juostos tiks-lios medžiagos. Praktiniame įgyvendinime paaiškėjo, kad elementarios gijos susideda, daugiausiai, iš celiu-liozės acetato, polietilentereftalato, poliolefino, kaip polipropileno arba, taip pat, polihidriksi sviesto rūgšties, poliamido (pvz. neilono) ir viskozės.
[0023] Tolesnė pateikto išradimo nauda ir panaudojimo gali-mybės yra aiškios iš konstrukcijos aprašymo sutinkamai su 1-uoju brėžiniu.

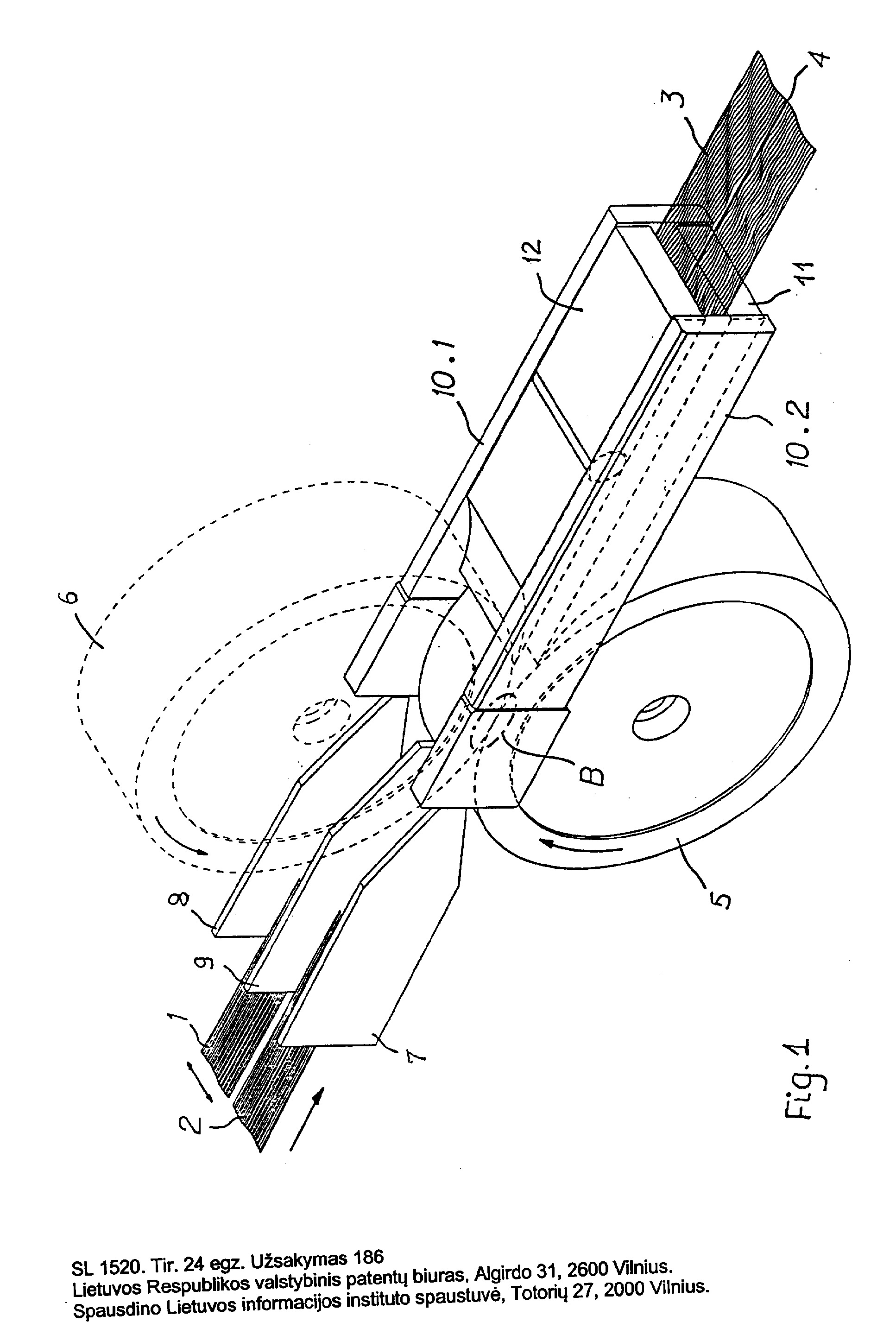

[0024] Figūra 1 vaizduoja įrenginio konstrukciją, kuri skirta dvigubo pločio juostelių 1 ir 2, kurių elementarios gijos sudarytos iš celiuliozės acetato, pagaminimui. Dažniausiai šios juostelės būna viena šalia kitos. Šios juostelės apibūdinamos kaip nerangytos juostelės 1 ir 2. Fig. 1 įrenginys yra ir rangymo mašina.
[0025] Rangymo mašiną sudaro du vienas virš kito sumontuoti transporterio volai 5 ir 6, kurie sukasi apie savo ašį rodyklėmis nurodyta kryptimi. Prieš abu veikiančius volus 5 ir 6 yra išdėstytos dvi viena kitai lygia-grečios kreipiamosios 7 ir 8, kurios savo kraštais nukreipia nerangytas juosteles 1 ir 2. Tarp nerangytų juostelių 1 ir 2 prieš volų porą 5 ir 6 yra sumontuota sienelės formos kreipiamoji 9, kuri yra perskyrimo arba dalijimo įtaisas. Šis įtaisas patikimai atskiria vieną nuo kitos abi nerangytas juosteles 1 ir 2 prieš jų
[0026] įtraukimą j, volų 5 ir 6 sritį. Kreipiamosios 7 ir 8 ir pertvara 9 yra pleišto, kurio smailesnis galas nu-kreiptas volų kryptimi, o tai reiškia, abiejų nerangytų juostelių 1 ir 2 slinkimo kryptimi, formos tam kad galėtų privesti juosteles kuo arčiau nuspaudimo srities B.
[0027] Toliau rangymo mašina susideda iš dviejų kameros sienelių 10. 1 ir 10. 2, kurios išdėstytos lygiagrečiai viena kitai ir tarp kurių juda nukreipiamosios juos-telės 1 ir 2. Abi kameros sienelės 10. 1 ir 10. 2 turi taip pat išilginę atraminę dalį 11, kuria slysta pluoš-tinė juosta. Virš pluoštinės juostos 3 tarp kameros sienelių 10. 1 ir 10. 2 ir 90$ kampu į juostą yra įrengtas judamasis dangtelis 12. Minėtos dalys 10. 1 ir 10. 2 veikia įprastu būdu į rangymo mašiną pagal gniuž-dymo kameros principą. Abi nerangytos juostelės 1 ir 2 transportuojamos per transporterio volus 5 ir 6 į gniuždymo kameros dalį.
[0028] Pertvaros 9 daugiapadėtinė padėtis ir volų 5 ir 6 bei kitų rangymo mašinos dalių matmenų parinkimas, eksplo-atuojant rangymo mašiną, leidžia ją paprastai modi-fikuoti ir, reikalui esant, gaminti pvz. triplotę, ke-turplotę arba penkiaplotę filtrinės medžiagos juostą su atitinkamu užsiduotų trūkimo linijų kiekiu.
[0029] Pagal Fig. 1 ir pagal tolesnę konstrukcijos modifi-kaciją galima keisti atstumą nuo pertvaros 9 iki krei-piamųjų 8 ir 7, dėka to rangymui paduodamos skirtingų pločių, titrų nerangytos juostelės, kad pagaminti filt-rinės medžiagos juostą su skirtingo pločio medžiagos pusėmis.
[0030] Pagal tolesnę modifikaciją galima keisti pertvaros 9 atstumą iki transporterio volų poros 5, 6 nuspaudimo srities B, o taip pat jos aukštį. Pertvara 9 taip pat gali būti pasukama.
1. Daugiaplotė pluoštinė juosta, ypač filtrinės me-džiagos juosta (3) , sudaryta iš rangytų, tinklinių gi-jų, besiskirianti tuo, kad turi kelias pluoštinės juostos išilgine kryptimi besitęsiančias sritis, ir, mažiausiai, vieną pluoštinės juostos išil-gine kryptimi besidriekiančią užsiduotą trūkimo lini-ją (4), be to, pluoštinės juostos trūkimo jėga (daN), tenkanti bendram titrui (dtex), sudaro l,7xl0~4 daN/dtex.
2. Pluoštinė juosta pagal 1 punktą, besiskirianti tuo, kad trūkimo jėga lygi maždaug 2,5xl0~4 daN/dtex, geriausiai - 3,5xl0~4 daN/dtex.
3. Pluoštinė juosta pagal 1 arba 2 punktus, besiskirianti tuo, kad . atskiros pluoštinės juostos dalys per užsiduotą trūkimo liniją (linijas) turi vienodą arba nevienodą bendrą titrą.
4. Daugiaplotės pluoštinės juostos, ypač filtrinės juostos gamybos būdas, sujungiant kelias vieną nuo kitos atskirtas juosteles, besiskiriantis tuo, kad minėtas juosteles (1,2) sudaro iš lygiagrečiai viena kitai išsidėsčiusių elementarių gijų, o susi-dariusias juosteles galiausiai surango, kad gautų vieną ar kelias rangytas pluoštines juostas, ypač filtrinės medžiagos juostas.
5. Būdas pagal 4 punktą, besiskiriantis tuo, kad nerangytas juosteles (1,2) prieš pat jų bendrą rangymą daugiau viena nuo kitos atskirai netiekia.
6. Būdas pagal 4 arba 5 punktus, besiskiriantis tuo, kad sudaro skirtingų pločių nerangytas juosteles, kurios bendrai surangomos.
7. Būdas pagal 4-6 punktus, besiskiriantis tuo, kad sudaro kelias, dažniausiai - vienodo pločio nerangytas juosteles (1,2), kurios bendrai surangomos.
8. Būdas pagal 5-6 punktus, besiskiriantis tuo, kad sudaro dvi vienodo pločio nerangytas juosteles (1,2) ir abi nerangytas juosteles prieš pat bendrą surangymą vieną nuo kitos atskirai tiekia, dėka to, surangius abi juosteles, gauna vieną rangytą pluošto juostą, turinčią centre išsidėsčiusią užsiduotą trūkimo liniją (4).
9. Būdas pagal 4-8 punktus, besiskiriantis tuo, kad užsiduotą trūkimo linija (linijos) turi panašų žemą tinklo laipsnį, o išėjus iš rangymo mašinos, atsi-randa kelios individualios pluoštinės juostos, be to, sumažina ir/arba padidina pertvaros (9) stori, atkarpoje iki nuspaudimo vietos (B) tarp transporterio volų (5,6).
10.Būdas pagal 4-8 punktus, besiskiriantis tuo, kad pagamintą pluoštinę juostą arba juostas nuima, supresuoja ir supakuoja į ritinius.
11. Būdas pagal 9 punktą, besiskiriantis tuo, kad, mažiausiai, dvi individualias pluoštines juostas bendrai, bet per pertvarą, nuima į perskirtą talpą ir, pašalinus pertvarą, bendrai supresuoja, o po to supakuoja i, vieną ritinį.
12. Būdas pagal 9 punktą, besiskiriantis tuo, kad individualias pluoštines juostas supresuoja d, dvi atskiras talpas atskirai ir supakuoja į du atskirus ritinius.
13.Įrenginys būdo įgyvendinimui, turintis tiekiamų juos-telių (1,2) transporterio volų porą (5,6) ir rangymo įrenginį, besiskiriantis tuo, kad rangymo įrenginys ( 10. 1, 10. 2, 11, 12) yra patalpintas už transporterio volų poros ( 5, 6), ir skirtas juostelių ( 1, 2), praėjusių pro transporterio volų porą, rangymui.14. Įrenginys pagal 13 punktą, besiskiriantis tuo, kad prieš transporterio volų porą ( 5, 6) atskiram nerangytų juostelių ( 1, 2) tiekimui yra patalpintas perskyrimo įtaisas ( 9).15. Įrenginys pagal 14 punktą, besiskiriantis tuo, kad perskyrimo įtaisas yra pertvara.16. Įrenginys pagal 15 punktą, besiskiriantis tuo, kad pertvaros ( 9) atstumas iki transporterio volų poros ( 5, 6) nuspaudimo srities ( B) yra keičiamas, o taip pat keičiamas jos storis.
14. Įrenginys pagal 13 punktą, besiskiriantis tuo, kad prieš transporterio volų porą ( 5, 6) atskiram nerangytų juostelių ( 1, 2) tiekimui yra patalpintas perskyrimo įtaisas ( 9).15. Įrenginys pagal 14 punktą, besiskiriantis tuo, kad perskyrimo įtaisas yra pertvara.16. Įrenginys pagal 15 punktą, besiskiriantis tuo, kad pertvaros ( 9) atstumas iki transporterio volų poros ( 5, 6) nuspaudimo srities ( B) yra keičiamas, o taip pat keičiamas jos storis.
