[LT] Panaudojimas: ruberoidinių stigų, o taip pat kitų dangų, turinčių bitumo, remontui, įkaitinimui ir džiovinimui.@Išradimo esmė: įrenginys stogų dangos atstatymui, apimantis korpusą (1), kurio viduje įmontuotas kaitinimo elementas (9), turi korpuso vidinėje pusėje ant karkaso (3) įmontuotą termoizoliacinį gaubtą (2), o kaitinimo elementas (9) įmontuotas viršutinėje dalyje, sudarant ertmę po juo.
[EN]
[0001] Išradimas susijęs su statybos technika ir gali būti panaudotas stogų, o taip pat kitų bituminių dangų atstatymui, įkaitinimui ir džiovinimui.
[0002] Žinomas instrumentas, skirtas dangų remontui, kuri, sudaro prie rankenos pritvirtintas lyginimo darbo įtaisas ir šildytuvas, o taip pat peilis plyšių rievėjimui, pritvirtintas prie rankenos priešingoje jos pusėje, negu lyginimo darbo įtaisas. Šildytuvas patalpintas rankenoje. Peilio skersinis pjūvis gali turėti V pavidalą (TSRS aut. liud. Nr. 894141, TPK3 E04D 15/00, prior. 1980.05.21).
[0003] Šio instrumento trūkumas tas, kad jo pagalba negalima efektyviai atlikti remontą didesniame plote.
[0004] Artimiausias techninis sprendinys yra įrenginys stogų dangų įkaitinimui ir atstatymui, kuri, sudaro vežimėlis su ratais, ant jo pritvirtintas korpusas, kurio viduje įmontuotas kaitinimo elementas. Kaitinimo elementas yra šiluminės plokštės pavidalo. Šios plokštės apatinę dalį, darbo metu betarpiškai kontaktuojančią su atstatomos dangos paviršiumi, sudaro elastingas metalinis tinklas, o vidinė šiluminės plokštės erdvė užpildyta šilumą akumuliuojančia biria medžiaga (TSRS aut. liud. Nr. 1588853, TPK5 E04D15/06, prior. 1988.03.10).
[0005] Šio įrenginio trūkumas tas, kad šiluminė plokštė, turinti elastingą metalinį pagrindą, darbo metu betarpiškai kontaktuojantį su stogo danga, trukdo išgaruoti drėgmei ir garams, esantiems stogo dangos plyšiuose ir tarpsluoksniuose, o taip pat trukdo išsilydžiusio bitumo išėjimui į paviršių ir pasklidimui. įrenginio svoris dėl konstrukcijos griozdiškumo ir šilumą akumuliuojančios medžiagos (metaliniai šratai, akmens skalda) panaudojimo yra
[0006] didelis ir tai apsunkina įrenginio transportavimą. Be to, stogo dangos išsipūtimų, prisotintų vandens, išankstinis atidarymo būtinumas, atliekant papildomas operacijas (prapjovimą ir džiovinimą), mažina įrenginio panaudojimo efektyvumą ir didina darbo savikainą.
[0007] Pateikiamo išradimo tikslas yra įrenginio panaudojimo efektyvumo padidinimas, konstrukcijos supaprastinimas ir svorio sumažinimas.
[0008] Tikslas pasiekiamas tuo, kad įrenginį stogo dangos atstatymui, apimantį korpusą su jo viduje įmontuotu kaitinimo elementu, sudaro po korpusu esantis termoizoliacinis gaubtas, pritvirtintas prie karkaso, o kaitinimo elementas įmontuotas korpuso viršutinėje dalyje, sudarant ertmę po juo.

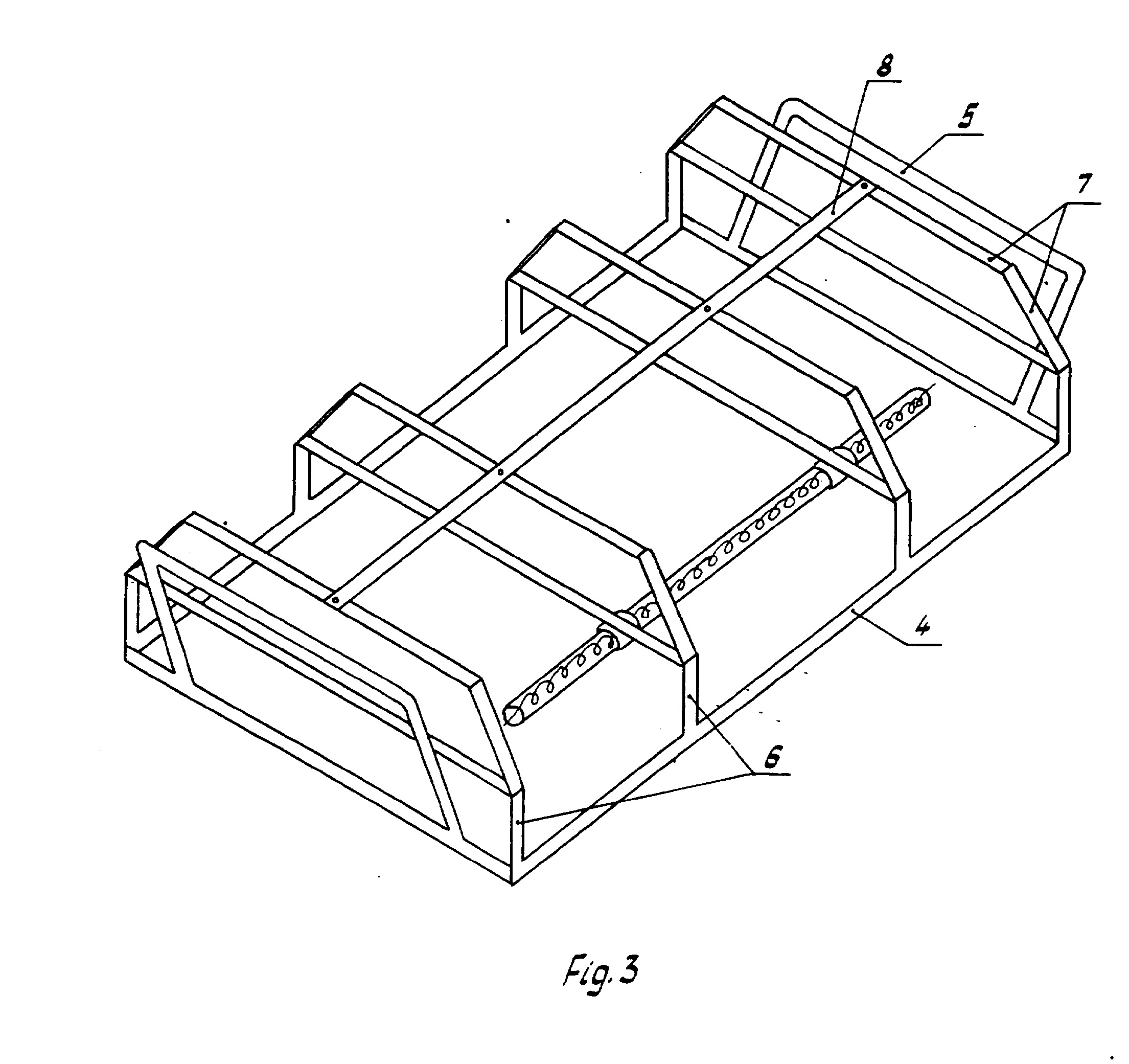

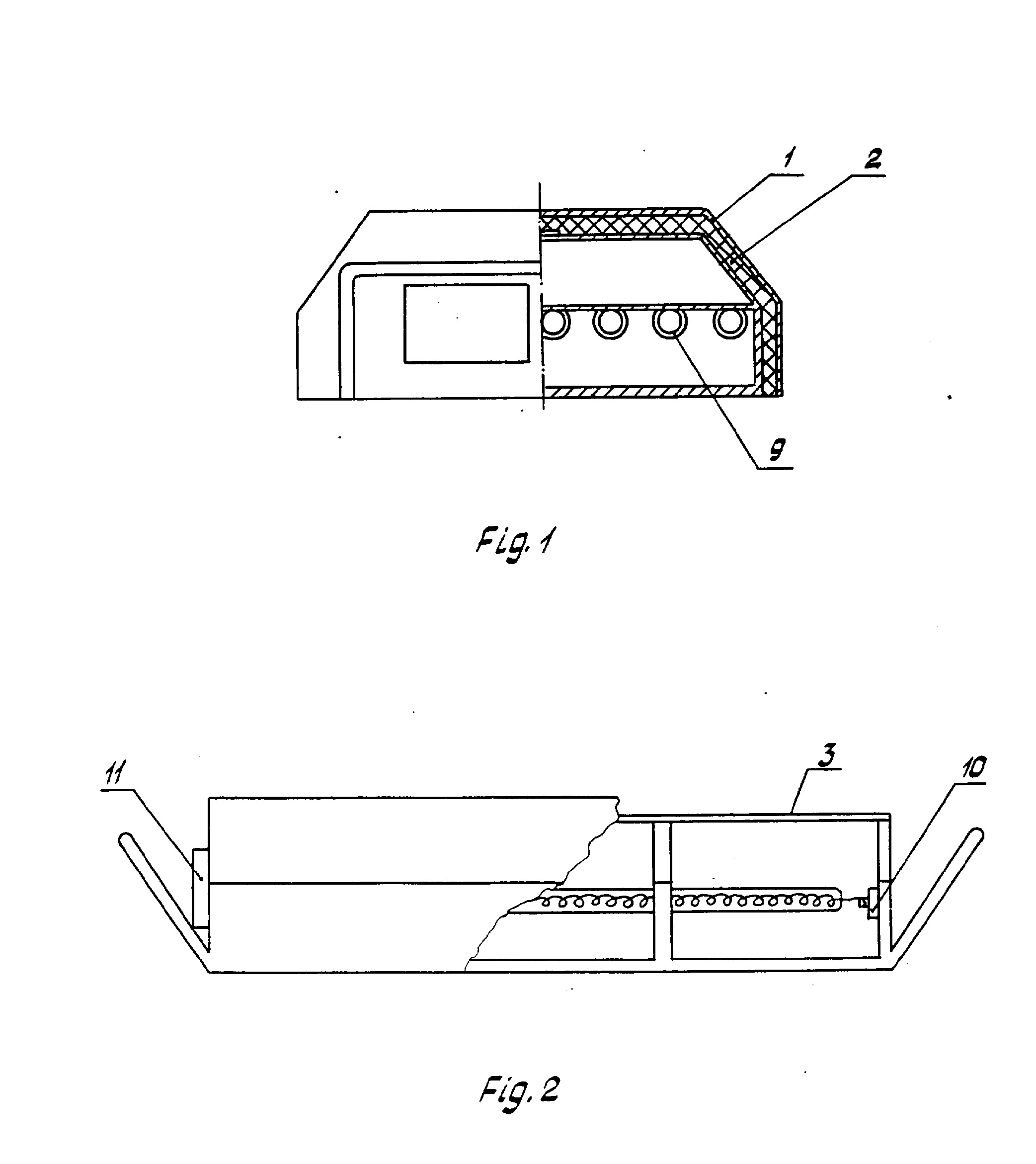

[0009] Įrenginys apima korpusą 1, kurio vidinėje pusėje yra termoizoliacinis gaubtas 2, pritvirtintas ant metalinio karkaso 3. Karkaso 3 apatinį pagrindą sudaro stačiakampio formos rėmas 4, kurio dviejuose priešinguose šonuose pritvirtintos rankenos 5. Rėmo 4 kampuose ir išilgai jo ilgųjų kraštų pritvirtinti vertikalūs stovai 6, viršuje sujungti trapecijos pavidalo skersiniais 7 bei išilgine juosta 8. Prie karkaso 3 pritvirtinti kaitinimo elementai 9, pajungti per elektros instaliaciją 10 prie maitinimo kabelio 11.
[0010] Įrenginys veikia taip. Ant nuvalyto nuo šiukšlių stogo paviršiaus uždedamas rankenų 5 pagalba įrenginys. Įjungus jį į elektros tinklą, kaitinimo elementai 9 įkaitina po įrenginiu esančios stogo dangos visus sluoksnius, bitumas, esantis ruberoide, išsilydo ir, pasklidęs į visus plyšius, sulydo visus dangos sluoksnius tarpusavyje. Tarp kaitinimo elementų 9 ir stogo dangos paviršiaus esanti ertmė įgalina išgarinti drėgmę iš dangos ir ją išdžiovinti, tokiu būdu
[0011] atstatant dangos hidroizoliacines savybes. Po to įrenginys pernešamas ant gretimo stogo dangos paviršiaus ir procesas pasikartoja.
Įrenginys stogų dangos atstatymui, apimantis korpusą,kurio viduje įmontuotas kaitinimo elementas, besiskiriantis tuo, kad korpuso vidinėje pusėje ant karkaso įmontuotas termoizoliacinis gaubtas, o kaitinimo elementas įmontuotas korpuso viršutinėje dalyje, sudarant ertmę po juo.
Įrenginys stogų dangos atstatymui, apimantis korpusą,kurio viduje įmontuotas kaitinimo elementas, besiskiriantis tuo, kad korpuso vidinėje pusėje ant karkaso įmontuotas termoizoliacinis gaubtas, o kaitinimo elementas įmontuotas korpuso viršutinėje dalyje, sudarant ertmę po juo.
