[LT] Sustiprinančių pluoštų tiekimo reakoplastinių gaminių gamybai įtaisas. Jį sudaro bent viena pluoštinio siūlo (15) ričių dėtuvė (10) ir pluoštinio siūlo nukreipiančios (17, 18, 19) į pluošto tiekimo galvutę (13). Tiekimo galvutę sudaro pluoštinio siūlo tiekimo iš ričių dėtuvės per nukreipiančiąsias įtaisai (21, 22, 31, 32) ir pluoštinio siūlo pjovimo įtaisai (26, 26a, 27). Tiekimo galvutės (13) tiekimo įtaisus sudaro, iš vienos pusės, valdomi ritinėliai (21, 22), sudarantys, mažiausiai, vieną pluoštinio siūlo (15) suspaudimo vietą, ir iš kitos pusės - pluošto išstūmimo įtaisai (31, 32). Pjovimo įtaisai (26, 26a, 27) yra atskirai valdomi ir patalpinti tarp tiekimo ritinėlių (21, 22) ir pluošto išstūmimo įtaisų (31, 32).
[EN]
[0001] Šiame išradime aprašomas įtaisas, skirtas sustip-rinančių pluoštų tiekimui reaktoplastikų gamyboje. Ši įtaisą sudaro, mažiausiai, bent viena pluoštinių siūlų ritės dėtuvė ir pluoštinio siūlo nukreipiančiosios i, pluošto tiekimo galvutę, kuri turi įtaisus pluoštinio siūlo tiekimui iš ritės per nukreipiančiąsias, ir pjovimo įtaisus, supj austančius pluoštinį siūlą.
[0002] Pluoštinių reaktoplastikų gamybą yra sunku automa-tizuoti, kadangi produktų kokybė labai priklauso nuo pluoštų išsidėstymo, kuris, savo ruožtu, priklauso nuo produkto apkrovimo. Aukščiausios kokybės produktai privalo turėti tikslų pluoštų skaičių, suteikiantį maksimalų stiprumą, pluoštai neturi išsikišti per produkto išorinį plastmasės sluoksnį.
[0003] Pagal vieną gamybos būdą pluoštiniams kilimams yra suteikiama pageidaujama forma, ir šis ruošinys patal-pinamas kaitinimo įrenginyje pluoštus surišančios me-džiagos aktyvinimui. Tokiu būdu pagaminto ruošinio kraštai paprastai yra apipjaustomi rankiniu būdu, ir pluoštų likučiai pašalinami nuo kraštų prieš galutinį reaktoplastiko formavimą. Pluoštinių kilimų panau-dojimas ir rankinis pluošto likučių pašalinimas reiš-kia, kad šis būdas yra brangus. Be to, pluoštų stip-rumas yra panaudojamas tik maža dalimi.
[0004] Kiti žinomi tarmoplastinių pluoštų apdorojimo įren-giniai aprašyti tarpt. publikacijoje W0 85/02142. Vadinasi šioje srityje įmanomi patobulinimai. Automa-tizuojant gamybą, užtikrinamas geresnis medžiagos pa-naudojimas, todėl pagamintos konstrukcijos gali būti kelis kartus lengvesnės, jų gamybai panaudojamos techniškai tobulesnės medžiagos. Tou būdu galima pa-gerinti darbinę aplinką ir sumažinti žmogaus darbo panaudoj imą.
[0005] Šio išradimo tikslas yra sustiprinančių pluoštų tiekimo reaktoplastikų gamybai įtaisas, leidžiantis automa-tizuoti sustiprinančių pluoštų tiekimą, naudojant, pavyzdžiui, pramonini, robotą, kad ruošinius galima būtų gaminti daug kartų iš susukto spirale ištisinio pluoštinio siūlo, reguliariai ir nereguliariai nu-pjaunant pluoštus.
[0006] Šio išradimo įtaisas pasižymi tuo, kad tiekimo galvutės tiekimo įtaisai turi, iš vienos pusės, valdomus pluoš-tinio siūlo tiekimo ritinėlius, o iš kitos pusės pluošto išstūmimo įtaisus, ir tuo, kad pjovimo įtaisai yra valdomi atskirai ir yra patalpinti tarp tiekimo ritinėlių ir pluošto išstūmimo įtaisų.

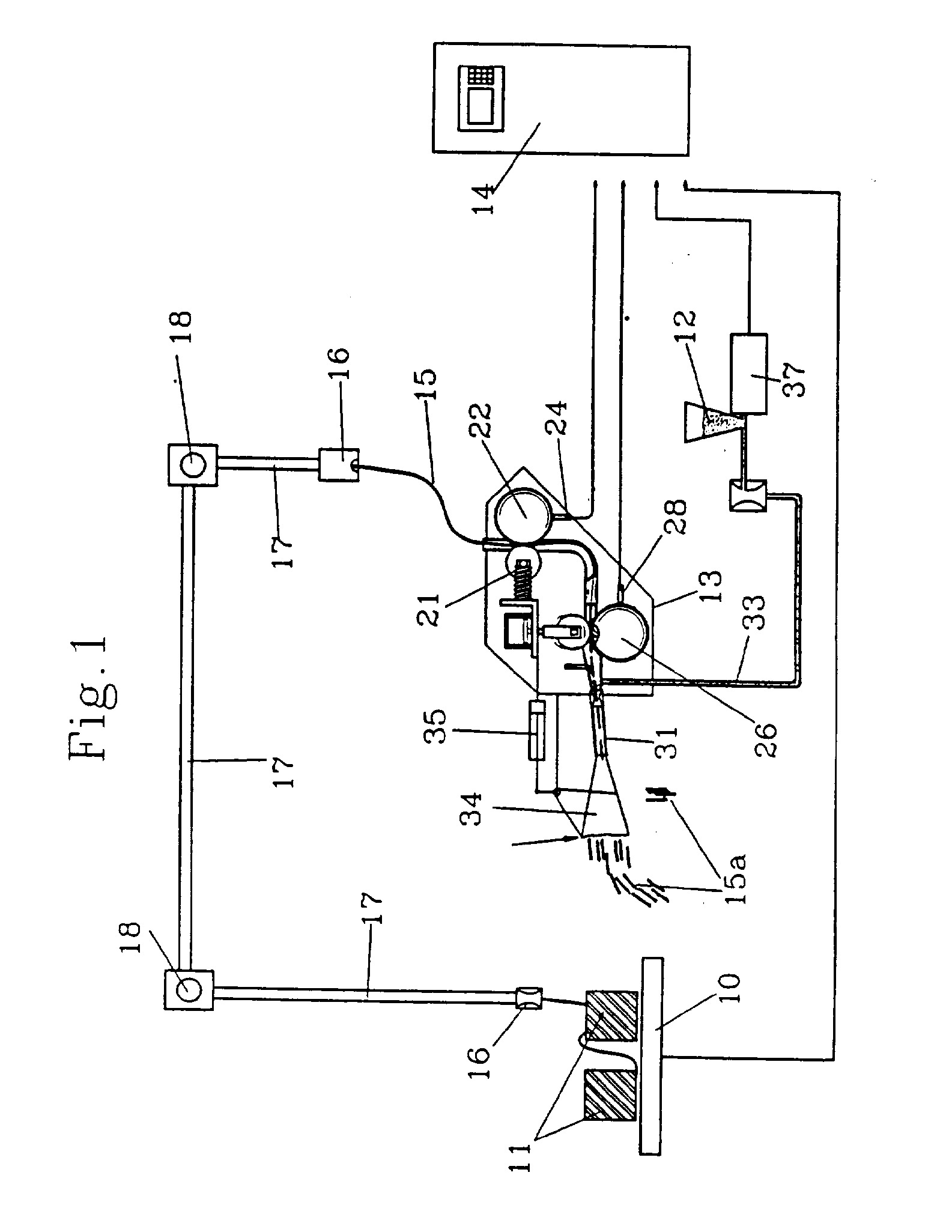

[0007] Toliau išradimas bus aprašomas pagal pridedamus brė-žinius, kuriuose: Fig. 1 schematiškai parodytas šio išradimo tiekimo
[0008] Fig. 2 padidintu masteliu parodyta kampinė sekcija,

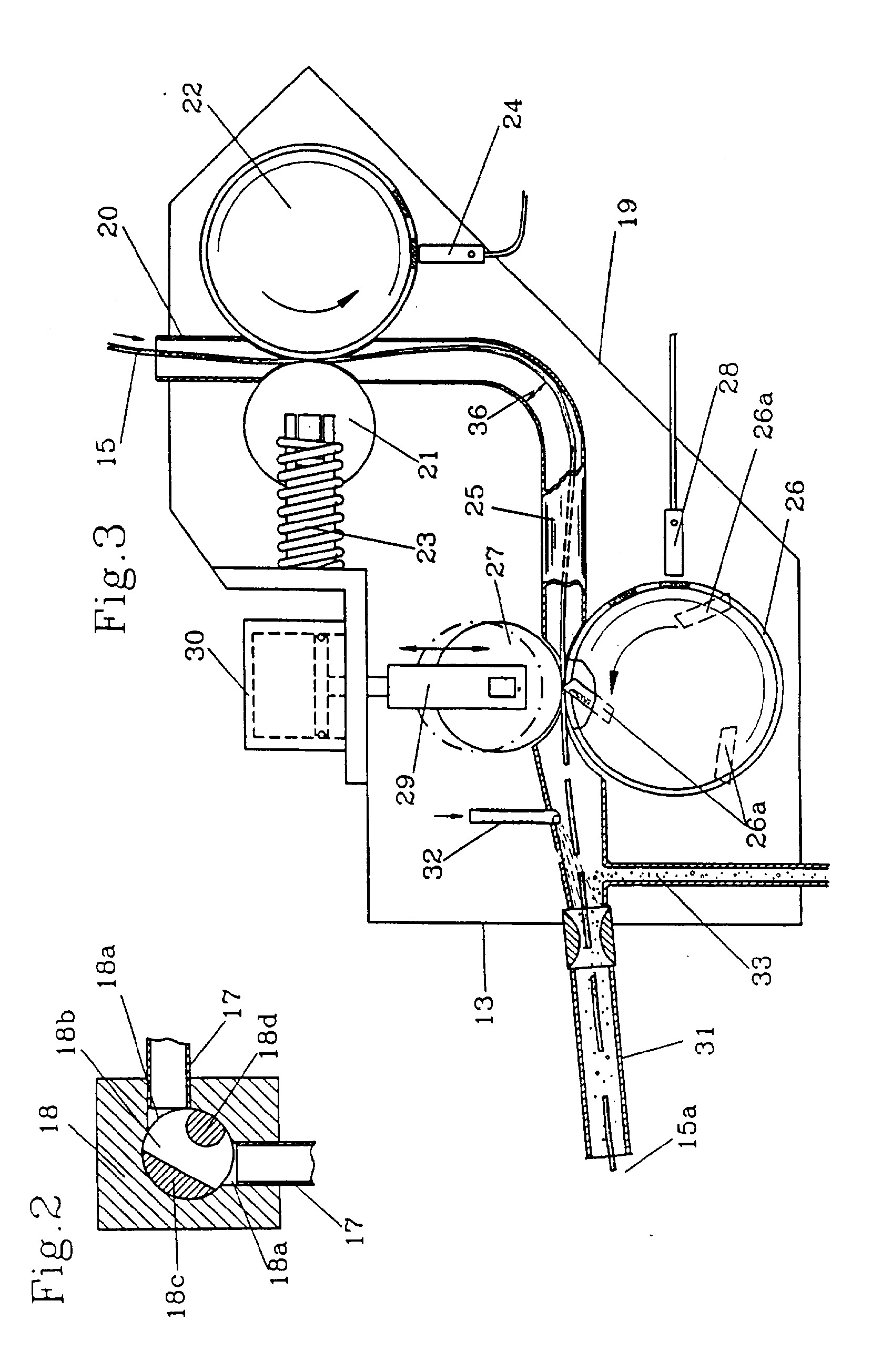

[0009] Fig. 3 tuo pačiu masteliu parodytas tiekimo galvutės,
[0010] sudarančios tiekimo įtaiso dalį, šoninis vaizdas.
[0011] Fig. 1 schematiškai parodytą įtaisą sudaro pluoštinio siūlo ričių 11 dėtuvė 10, purškiamo rišiklio konteineris 12, pluoštinio siūlo ir rišiklio tiekimo gal-vutė 13 ir centrinis valdymo įtaisas 14.
[0012] Geriausiu atveju tiekimo galvutė 13 sumontuojama ant neparodyto, nekliudomai judančio kambaryje mechaninio sverto, kurį valdo programuojamas mikroprocesorius.
[0013] Pluoštinis siūlas 15 per tiekimo įtaisą patenka į tiekimo galvutę 13. Tiekimo įtaisą sudaro galiniai elementai 16, tiesūs vamzdiniai elementai 17 ir kampiniai elementai 18. Galinis elementas 16, esantis ties siūlų rite 11, turi antvamzdį suspaustam orui, kurio slėgis naudojamas siūlo galui įverti per tiekimo įtaisą į tiekimo galvutę 13, kuri tuo metu yra sujungta su tiekimo įtaiso galiniu elementu 16. Kuomet siūlo galas pasiekia tiekimo galvutę 13, ji, traukia per tiekimo įtaisą tiekimo ritinėliai. Po to tiekimo galvutė at-jungiama nuo galinio elemento 16.
[0014] Fig. 2 smulkiau parodytas vienas kampinis elementas 18. Jį sudaro stačiakampis blokas 18 su išdėstytomis stačiu kampu viena į kitą kiaurymėmis 18a, skirtomis įlei-džiamiems į centrinę kamerą 18b vamzdžiams 17. Centrinė kamera 18b iš vienos pusės turi nukreipiamąją sienelę 18c, kuri skirta suspaustu oru tiekiamam pluoštui nukreipti iš vieno vamzdžio į kitą, ir iš kitos pusės - kampinę adatą 18d, sudarančią kontaktinį paviršių traukiamam per tiekimo įtaisą siūlui. Kampinė adata 18d yra patalpinta vamzdžių 17 atžvilgiu taip, kad siūlas neuž-kabintų vamzdžių vidinės pusės kampinių elementų 18 srityje.
[0015] Tiekimo galvutė yra parodyta detaliau Fig. 3 ir ji yra patalpinta korpuso 19 viduje. Pluoštinio siūlo 11 nukreipiantysis vamzdis 20 taip pat yra sumontuotas korpuso 19 viduje. Nukreipiantysis vamzdis 20 tęsiasi iki dviejų ritinėlių 21, 22 suspaudimo vietos, ritinė-lis 21 gali judėti, ir spyruoklė 23 spaudžia jį prie kito ritinėlio 22. Ritinėlis 22 yra valdomas ir jo sukimosi greitis VI valdomas neparodytu varikliu. Greitis reguliuojamas impulsų skaičiavimo įtaisais 24, sujungtais su centriniu valdymo įtaisu 14.
[0016] Ritinėliai 21, 22 pratraukia pluoštinį siūlą 15 per sulenktą maždaug 95° kampu vamzdį 25, kuris atsiveria ties tarpeliu tarp pjovimo ritinėlio 26 ir atraminio ritinėlio 27. Pjovimo ritinėlis 26 turi tris peiliukus 26a, tolygiai išdėstytus ritinėlio perimetru. Ritinėlis 26 gali būti valdomas ir jo sukimosi greitis V2 nu-statomas neparodytu varikliu. Greitis reguliuojamas impulsų skaičiavimo įtaisais 28, sujungtais su centriniu valdymo įtaisu 14. Atraminis ritinėlis 27 slan-kioja vertikalia nukreipiančiąja 29 ir ji, valdo pneumatinis stūmoklinis-cilindrinis įtaisas 30.
[0017] Tiekimo galvutė 13 turi tiekimo vamzdi, 31 su ant-vamzdžiu 32 suspaustam orui tiekti, kurio slėgimas naudojamas nupjautų pluošto gabaliukų 15a išstūmimui. Toliau tiekimo vamzdis 31 turi antvamzdi, 33 (žr. Fig.l), sujungtą su purškiamo iš konteinerio 12 rišiklio tiekimo valdymo įtaisu. Vamzdis 31 yra elektriškai atskirtas nuo kitos tiekimo galvutės 13 dalies. Pa-rinkus tinkamą medžiagą, pluoštinis siūlas gali būti įkrautas statiniu elektros krūviu praėjimo per vamzdį metu. Tai reiškia, kad purškiamas rišiklis prilips prie tiekiamo pluošto.
[0018] Nukreipiamoji plokštelė 34 (žr. Fig.l) gali būti pasukta iš vienos funkcinės padėties į kitą ir ją valdo pneumatinis stūmoklinis-cilindrinis įtaisas 35. Kuomet nukreipiamoji plokštelė 34 yra pasyvioje padėtyje, nupjauti pluoštai 15a bus tiekiami išilgine kryptimi bet kokia tvarka. Kuomet nukreipiančioji plokštelė 34 yra funkcinėje •padėtyje, nupjauti pluoštai 15a bus taisyklingai nukreipti išilgine kryptimi.
[0019] Aukščiau aprašytu įtaisu pluoštinis siūlas gali būti tiekiamas kaip ištisinis pluoštas, padengtas rišikliu. Todėl mechaninis svertas gali valdyti tiekimo galvutę 13 tokiu būdu, kad ištisinis pluoštas yra nukreipiamas naudingiausia linkme, t.y. jis susukamas spirale apie kiaurymę, į kurią bus patalpintas varžtas. Pluoštai taip pat gali būti supjaustyti vienodais pageidaujamais ilgiais. Tai atliekama, nustatant pjaustymo ritinėlio 26, kontaktuojančio su atraminiu ritinėliu 27, sukimosi greiti, pluošto tiekimo greičio atžvilgiu, kuris yra valdomas valdymo ritinėliu 22.
[0020] Pjaunant pluoštini, siūlą 15, jis kiekvieną akimirką yra trumpu atstumu pratraukiamas pirmyn greičiu, didesniu, nei normalus pluošto judėjimo greitis. Kad pluoštas netrūkčiotų ir neįplyštų, o taip pat tam, kad valdymo ritinėliuose 21, 22 neatsirastų susidėvėjimo požymių, vamzdis 25 yra išlenktas. Normaliai valdymo ritinėliai 21, 22 stumia pluoštą 15 vamzdžiu 25, ir pluoštas slenka vamzdžio vidinio paviršiaus išoriniu skersmeniu. Kuomet peilio ašmenys užgriebia pjaustomą siūlą prieš atramini, ritinėli, 27, lieka tam tikras tarpelis pluoštinio siūlo pasislinkimui tarp tiekimo ritinėlių 21, 22 ir pluošto išstūmimo priemonių, šis tarpelis tarp pluoštinio siūlo 15 ir vamzdžio 25 vidinio skersmens pavaizduotas Fig. 2 dviguba rodykle 36.
[0021] Konteineris 12 turi tiekimo įtaisą 37 tiksliam rišiklio miltelių dozavimui. Šis įtaisas yra sujungtas su centriniu valdymo įtaisu 14. Pluoštinio siūlo 15 dėtuvė 10 turi elektroninę skalę, kuri yra taip pat sujungta su centriniu valdymo įtaisu 14. Tai reiškia, kad pluošto ir miltelių tiekimas gali būti tiksliai valdomas, todėl reaktoplastikų liejimo ruošinį gali sudaryti tikslus pluoštų ir rišiklio kiekis.
[0022] Toliau išradimas gali būti naudojamas pluoštinio stiklo, sustiprinančio termoplastines medžiagas, gamybai be išankstinio formavimo.
[0023] Korpuso 19 viduje gali būti du aukščiau aprašyti pluoš-tinių siūlų tiekimo įtaisai. Taip pat yra nesunku sumontuoti mechaniniame sverte dvi tokias tiekimo galvutes, tuomet robotas galės lygiagrečiai valdyti keturis siūlus.
[0024] Išradimas nėra apribojamas aukščiau aprašytais įgy-vendinimo variantais, iš toliau sekančių apibrėžčių išplaukia įvairūs jo pritaikymo variantai. Pavyzdžiui, tiekimo galvutė. 13 gali būti prijungta prie skysto rišiklio ar kokio nors plastiko, pvz. poliuretano, tiekimo vamzdyno. Tiekimo vamzdis 31 gali būti pa-keistas plokšte, kanalu ar grioveliu.
1 . Sustiprinančių pluoštų tiekimo reaktoplastikų gamybai įtaisas, kuri, sudaro bent viena pluoštinių siū-lų (15) dėtuvė ir nukreipiančiosios (17, 18, 19) pluoš-tinio siūlo nukreipimui į pluošto tiekimo galvutę (13), kuri turi tiekimo įtaisus (21, 22, 31, 32) pluoštinio siūlo tiekimui iš ritės per nukreipiančiąsias ir pjovimo įtaisus (26, 26a, 27) pluoštinio siūlo su-pjaustymui, besiskiriantis tuo, kad tiekimo galvutės (13) tiekimo įtaisus sudaro, iš vienos pusės, valdomi tiekimo rirtinėliai (21, 22), sudarantys, mažiausiai, vieną pluoštinio siūlo (15) suspaudimo vietą, ir iš kitos pusės - pluošto išstūmimo įtaisai (31, 32), ir kad pjovimo įtaisai (26, 26a, 27) yra atskirai valdomi ir patalpinti tarp tiekimo riti-nėlių (21, 22) ir pluošto išstūmimo įtaisų (31, 32).
2. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad pjovimo įtaisus sudaro valdomas pjovimo riti-nėlis (26) su išsikišančiais išorėn peiliukais (26a) ir atraminis ritinėlis (27), kuris taip pat yra valdomas ir gali kontaktuoti arba nekontaktuoti su pjovimo ri-tinėliu (2 6).
3. Įtaisas pagal 1 arba 2 punktą, besiskiriantis tuo, kad turi pluošto, tiekiamo nuo dėtuvių (10), kiekio matavimo priemones ir centrinį valdymo įtaisą (14), valdantį tiekimo ritinėlius (21, 22) priklausomai nuo pageidaujamo pluoštų kiekio.
4. Įtaisas pagal 3 punktą, besiskiriantis tuo, kad centrinį valdymo įtaisą (14) sudaro atraminio ritinėlio (27) valdymo įtaisas (30) ir pjovimo riti-nėlio (26) sukimosi greičio reguliavimo įtaisas (28).
5. Įtaisas pagal 3 punktą, besiskiriantis tuo, kad pluošto nukreipiamoji plokštelė (34) yra pasukamai sumontuota žemiau pluošto išstūmimo įtai-sų (31, 32) ir gali būti pasukta iš funkcinės padėties i, pasyvią padėti,.
6. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad pluošto siūlas (15) juda vamzdžio alkūne tarp tiekimo ritinėlių (21, 22) ir pluošto išstūmimo įtai-sų (31, 32) .
7. Įtaisas pagal 6 punktą, besiskiriantis tuo, kad pluoštinis siūlas (15) juda išlenktu vamz-džiu (25) , kuriame susidaro tam tikras tarpelis (36) tarp pluoštinio siūlo ir vamzdžio vidinio skersmens srityje tarp tiekimo ritinėlių (21, 22) ir pluošto išstūmimo įtaisų (31, 32) , leidžiantis trumpam pra-traukti pluoštinį siūlą greičiu, didesniu negu normalus siūlo tiekimo greitis.
8. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad pluoštinio siūlo (15) nukreipiančiąsias į tiekimo galvutę (13) sudaro tiesūs vamzdžiai (17) ir juos sujungiantys kampiniai elementai (18), kurių viduje yra atraminės priemonės (18d), turinčios mažą kontaktinį paviršių su pluoštiniu siūlu.
9. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad pluošto išstūmimo įtaisai (31, 32) yra valdomi pneumatiškai ir turi priemones, suteikiančias pluoš-tiniam siūlui (15) statinį elektros krūvį.
10. Įtaisas pagal 9 punktą, besiskiriantis tuo, kad pluošto išstūmimo įtaisai (31, 32) turi antvamzdį (33) valdomam purškiamo rišiklio tiekimui.
11. Įtaisas pagal 10 punktą, besiskiriantis tuo, kad centrini, valdymo įtaisą (14) sudaro purškiamo rišiklio tiekimo reguliavimo įtaisas (37).
