[LT] Elektroninės abonimentinės grandinės, Subscriber Line Interface Circuits, SLIC, (1...1n) yra ypač jautrios viršįtampiams, kurie atsiranda, pavyzdžiui, trenkus žaibui į abonimentines linijas (2...2n),ir sukelia grėsmę jų veikimui. Yra žinomos apsisaugojimo nuo viršįtampio jungimo schemos, turinčios brangius elementus ir/arba brangiai kainuojančias papildomas schemas. Išradimu siekiama sukurti apsauginę schemą su nebrangiais scheminiais elementais, kuri kartu užtikrintų kelių abonimentinių grandinių apsaugą. Šio uždavinio realizavimui yra panaaudojimas pardavime esantis tinklo tristorius (9), kurio užtūrą valdančioji įtampa Ug arba katodinė įtampa Uk komparatoriuje (10) yra palyginama su etalonine įtampa Uv. Esant viršįtampiui komparatoriaus išėjimo įtampa per valdymo įvadą (13) išjungia abonimentinėse grandinėse (1...1n) srovę; tuo pačiu, dingus viršįtampiui, tristorių (9) blokuojančios srovės dydis nepasiekiamas ir jis užsidaro.
[EN]
[0001] Išradimas priklauso telefoninių ryšių sričiai, būtent elektrinių linijų apsauginėms schemoms, ir gali būti panaudotas elektroninėse abonementinėse grandinėse, kur reikia apsaugoti elektroninės abonementinės grandinės įvadus nuo viršįtampių. Tokios rūšies viršįtampiai pasitaiko, pavyzdžiui, trenkus žaibui d, abonementines linijas. Prie šių linijų prijungtos abonementinės grandinės, kurios vis didesniu mastu yra aprūpinamos integralinėmis komutuojamomis schemomis, taip vadinamomis Sujbscrijber Line Interface Circuits, SLIC, yra ypač jautrios viršįtampiams, galintiems pažeisti jų funkcinę veiklą.
[0002] Yra žinoma, kad maitinimo grandinių su dažniausiai įžemintu maitinimo įtampos šaltinio teigiamu poliu atveju, teigiami abonementinės linijos viršįtampiai per diodus ir neigiami viršįtampiai per diodus ir veikiantį tiristorių yra nukreipiami į masę (žr. Vokietijos patento DD 281331 A7 aprašymą).
[0003] Žinomoje jungimo schemoje reikalingi tiristoriai, galintys išlaikyti didelę blokuojančią srovę, kad viršįtampio atveju laidžioj i tiristoriaus būsena būtų atskirta nuo abonementine grandine tekančios srovės ir, tuo pačiu, ji nepriklausytų nuo išorinio viršįtampio. Tačiau ši didelė blokuojanti srovė reikalauja didelės apsauginio tiristoriaus užtūrą valdančios srovės. Norint sumažinti užtūrą valdančios srovės poveikį jungimo schemoje, realizuotoje pagal Vokietijos patentą DD 281331 A7, tiristoriaus derinimas yra atliekamas per papildomą tranzistorinę schemą.
[0004] Yra žinoma abonementinių linijų skersinių pozicijų grandinių apsaugai skirta jungimo schema, kurioje specialaus apsauginio tiristoriaus valdymo srovės poreikis yra sumažinamas pagalbiniu tiristoriumi, prijungiamu prieš užtūros elektrodo įvadą (žr. Europos patentą EP 0247319 Bl). Didelės valdymo srovės poreikis praktiškai dažnai atsiranda tuo atveju, kai kelios abonementinės linijos yra veikiamos virši, tampiais, atsirandančiais trenkus žaibui; šiuo atveju ypač labai apkraunamas valdymo įtampos šaltinis.
[0005] Norint apsaugoti abonementines grandines nuo virš-įtampių žinomomis jungimo schemomis turi būti panaudoti brangūs specialūs scheminiai komplektai arba brangios papildomos schemos.
[0006] Išradimu siekiama sukurti apsauginę schemą, kurią galima būtų realizuoti panaudojant pigius, pardavime esančius scheminius elementus, ir kuri kartu užtikrintų kelių abonementinių grandinių apsaugą.
[0007] Šis tikslas pasiekiamas jungimo schema abonementinių linijų apsaugai nuo viršįtampių, kurių atitinkami laidai per bent vieną diodą ir tarp diodų esanti, tiristorių, atsiradus viršįtampiui, sudaro žemaomę grandinę tarp abonementinės linijos laido ir masės, minėto tiristoriaus užtūros elektrodo įvadas per rezistorių yra sujungtas su valdymo įtampos šaltiniu, tiristoriaus įvadas sujungtas su komparatoriaus pirmuoju įvadu, kurio antrasis įvadas sujungtas su etaloninės įtampos šaltiniu, o komparatoriaus išėjimas yra sujungtas su bent vienos abonementinės grandinės valdymo įvadu.
[0008] Išradimo esmę sudaro tai, kad, atsiradus viršįtampiui, įsijungia viršįtampio tiristorius, kuris per komparatorių išjungia srovę, tekančią per saugojamas abonementines grandines. Tam tikslui abonementinėje grandinėje yra reikalinga valdymo schema, tačiau monolitinio integralinio išpildymo atveju jos įrengimas nereikalauja didelių išlaidų. Tuo būdu užkertamas kelias didelei blokuojančiai srovei tekėti iš abonementinės grandinės į tiristorių. Dingus virš-įtampiui, tiristorius automatiškai užsidaro, ir abone-mentinės grandinės dirba toliau. Minėto tiristoriaus įjungimas turi ne tik techninį privalumą, t.y. nedideli, derinimo srovės galingumą, bet taip pat ir kainos privalumus, kuriuos sąlygoja didelis gaminamos produkcijos kiekis ir paprastas puslaidininkių gamybos būdas. Pasinaudojus išradime pasiūlyta jungimo schema, galima viena apsaugine schema apsaugoti kelias abonementines grandines.

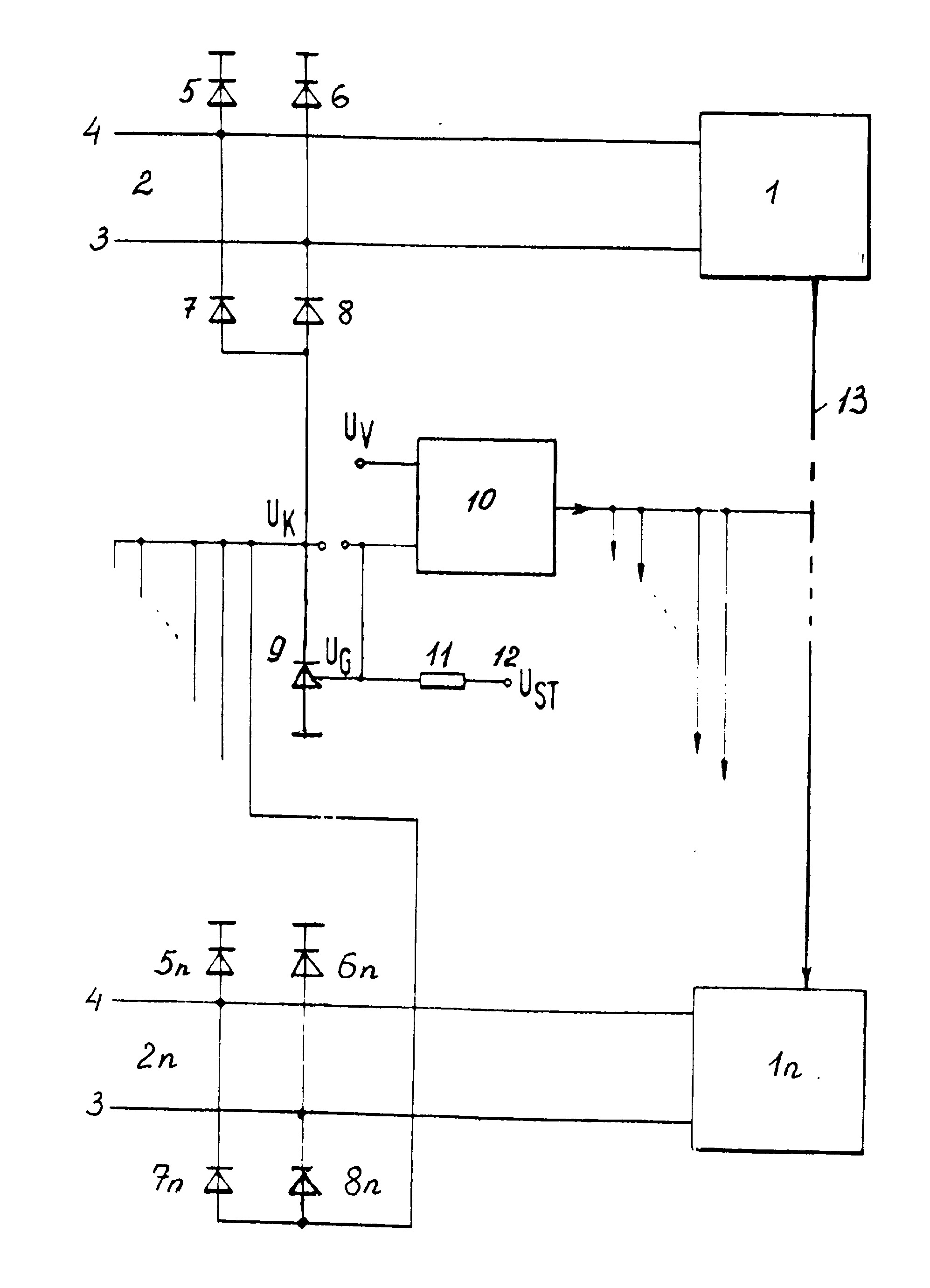

[0009] Brėžinyje pavaizduota elektrinė apsauginė schema.
[0010] Detaliau išradimas paaiškinamas žemiau aprašytu pavyzdžiu. Brėžinyje pavaizduotos dvi abonementinės grandinės 1, ln su joms priklausančiomis abonementinėmis linijomis 2, 2n, kurios sudarytos iš laidų 3, 4. Kitos abonementinės grandinės ir abonementinės linijos nepavaizduotos, tačiau, kaip tai rodo apsauginės schemos jungimo tvarka, gali būti prijungtos. Abonementinių linijų 2, 2n teigiami viršįtampiai per atitinkamus pirmuosius diodus 5, 5n ir atitinkamai antruosius diodus 6, 6n yra sujungiami su mase. Apsauginė schema turi prie kiekvienos abonementinės linijos 2, 2n atitinkamai prijungtą trečiąjį diodą 7, 7n ir ketvirtąjį diodą 8, 8n, o taip pat tiristorių 9, kurio užtūros elektrodo įvadas sujungtas su komparatoriaus 10 pirmuoju įvadu, o taip pat per rezistorių 11 sujungtas su valdymo įtampos UST šaltiniu 12.
[0011] Nesužadintoje būsenoje tiristorius 9 yra uždarytas, užtūrą valdančioji įtampa UG, pvz., -100 V, esanti komparatoriaus 10 pirmajame įvade, savo dydžiu yra didesnė už etaloninę įtampą Uv, pvz., -5V, esančią komparatoriaus 10 antrajame įvade ir komparatoriaus 10 išėjimas, kuris yra sujungtas su kiekvienos iš abonementinių grandinių 1, ln valdymo įvadu 13, yra neaktyvus. Vietoj užtūrą valdančiosios įtampos UG į pirmąjį komparatoriaus įvadą galima paduoti tiristoriaus 9 katodinę įtampą UK. Užtūrą valdančioji įtampa UG iš valdymo įtampos UST šaltinio 12 per rezistorių 11 yra paduodama į tiristorių 9.
[0012] Jeigu abonementinėje linijoje ar keliose abonementinėse linijose 2...2n atsiranda neigiami viršįtampiai, kurių dydis yra didesnis už užtūrą valdančiąją įtampą UG, pvz., už 100 V, įsijungia tiristorius 9 ir kartu su trečiuoju ir ketvirtuoju diodais 7, 8; 7n, 8n sudaro žemaomę, sujungtą su mase grandinę. Tada užtūrą valdančios įtampos UG ir katodinės įtampos UK reikšmės yra UG maždaug -IV ir UK maždaug -IV ir savo dydžiu jos yra mažesnės už etaloninę įtampą Uv, paduodamą į antrąjį komparatoriaus 10 įvadą. Šiuo atveju komparatoriaus 10 išėjime yra generuojamas signalas, kuris per kiekvieną abonementinių grandinių 1...ln valdymo įvadą 13 atjungia minėtų grandinių maitinimą, t.y. visose be išimties prijungtose abonementinėse grandinėse l...ln iš esmės srovė nebeteka. Dingus neigiamam viršįtampiui, išjungtos abonementinės grandinės l...ln gali duoti tik nedidelę srovę, tuo būdu, tiristorių 9 blokuojančios srovės dydis yra nepasiekiamas ir tiristorius 9 užsidaro. Tuo pačiu užtūrą valdančioji įtampa UG, arba katodinė įtampa UK, esanti pirmajame komparatoriaus 10 įvade, pasidaro neigiamesnė už etaloninę įtampą Uv, esančią antrajame komparatoriaus 10 įvade, t.y. IUGI>IUVI; ir šiuo atveju komparatoriaus 10 išėjimo signalas per kiekvienos abonementinės grandinės 1...ln valdymo įvadą 13 vėl įjungia abonementinių grandinių maitinimą. Kadangi atjungus abonementinių grandinių 1...ln maitinimą per tiristorių 9 teka labai nedidelė blokuojanti srovė, todėl siūlomoje jungimo schemoje galima panaudoti nebrangius tinklo tiristorius su pakankama srovės atsarga. Iki šio laiko nedidelė tinklo tiristorių blokuojanti srovė buvo priežastimi, kuri neleisdavo juos naudoti kaip apsauginius tiristorius siekiant aprašyto tikslo.
1. Apsauginė schema elektroninėms abonementinėms grandinėms, abonementinių linijų (2...2n) apsaugai nuo viršįtampių, kurių atitinkami laidai (3,4) per bent vieną diodą (7,8,7n,8n) ir tarp diodų (7,8,7n,8n) esanti tiristorių (9) , atsiradus viršįtampiui, sudaro žemaomę grandinę tarp abonementinės linijos (2...2n) laido (3,4) ir masės, besiskirianti tuo, kad tiristoriaus (9) užtūros elektrodo įvadas per rezistorių (11) yra sujungtas su valdymo įtampos UST šaltiniu (12), tiristoriaus (9) įvadas sujungtas su komparatoriaus (10) pirmuoju įvadu, kurio antrasis įvadas sujungtas su etaloninės įtampos Uv šaltiniu, o komparatoriaus (10) išėjimas yra sujungtas su bent vienos abonementinės grandinės (l...ln) valdymo įvadu (13) .
2. Apsauginė schema pagal 1 punktą, besiskirianti tuo, kad tiristoriaus (9) užtūros elektrodo įvadas yra sujungtas su komparatoriaus (10) pirmuoju įvadu.
3. Apsauginė schema pagal 1 punktą, besiskirianti tuo, kad tiristoriaus (9) katodas yra sujungtas su komparatoriaus (10) pirmuoju įvadu.
