[LT] Baterija priklauso elektrotechnikos sričiai ir skirta maitinti navigacinius plūdurus (bujas) ar kius prietaisus, kuriems reikalingas autonominis pastovios srovės šaltinis. Pagal tai, kokia reikalingaįtampa, talpumas ir gabaritiniai matmenys, baterijos plūdurams gaminamos ekologiškai švarios (be gyvsidabrio junginių), hermetiškos cilindro ar daugiakampės formos, jų nominali įtampa gali būti nuo 1,5 V iki bet kurio reikiamo dydžio, kartotinio 1,5 V (pvz.: 1,5 V; 3V; 4,5 V; 6V ir t.t.), o talpa nuo keliolikos iki keliasdešimt tūkstančių Ah. Baterija plūdurams sudaryta iš įvairių matmenų pirminiųgalvaninių elementų be gyvsidabrio junginių su druskiniu arba šarminiu elektrolitu, laidininkais lygiagrečiai sujungtų litavimu, suvirinimu ar klijavimu į blokus, kurie tarpusavyje jungiami nuosekliai arba lygiagrečiai. Blokai sudėti į apsaugotą nuo korzijos metalinį, plastmasinį ar kitos medžiagos korpusą. Elementų blokai standumui padidinti apvynioti lipnia juosta ar kita izoliacine medžiaga. Srovės išvadai yra reikiamo ilgio laidai arba gnybtai (varžtai). Baterijos gali turėti pakėlimo priemones (trosus, rankenas ir pan.).
[EN] Battery relates to electrotechnics field and is prescribed to feed navigation buoys or other apparatus which need an autonomous constant current source. The batteries for buoys are produced ecologically clean (having no quicksilver combinations). They are produced in hermetic forms of a cylinder or a polygonal prism, their nominal voltage may be from 1.5 V to any desired quantity, the multiple of 1.5 V (e.g.: 1.5 V; 3 V; 4.5 V; 6 V and so), and the capacity may be from some to some tens of thousands Ah depending on the voltage, capacity and parameters of size desired. The battery for the buoys consists of primary galvanic cells of different parameters having no quicksilver combinations and containing a salt electrolite and an alkaline electrolite. The primary galvanic cells are connected parallelly by soldering, welding or glueing to blocks which are connected to each other in consecutive order or parallelly. The blocks are placed into a plastic or other material frame protected of corrosion. The blocks of elements are wound by a sticky band or other insulator to increase their stability. An electric contact is a wire or a bolt of desired length. The battery may contain lifting means (a tie, a lifting hand and so).
[0001] Baterija priklauso elektrotechnikos sričiai ir skirta maitinti navigacinius plūdurus (bujas) ar kitus prietaisus, kuriems reikalingas autonominis pastovios srovės šaltinis.
[0002] Lietuvoje gaminamas analogas yra baterija 3R12 "Sirijus". Navigaciniuose plūduruose Lietuvoje buvo naudojama baterija "BYM- 1M", kuri turėjo, palyginti, mažą ir fiksuotą talpą 330 Ah bei įtampą 1,55 V, taip pat mažą patikimumą dėl didelio savaiminio išsikrovimo ir yra ekologiškai nešvari (turi daug gyvsidabrio junginių).
[0003] Išradimo tikslas - pagal tai, kokia reikalinga įtampa, talpumas ir gabaritiniai matmenys, baterijos plūdurams gaminamos ekologiškai švarios (be gyvsidabrio junginių), hermetiškos cilindro ar daugiakampės prizmės formos, jų nominali įtampa gali būti nuo 1,5 V iki bet kurio reikiamo dydžio, kartotinio 1,5 V (Pvz.: 1,5 V; 3 V; 4,5 V; 6 V ir t.t.), o talpa nuo keliolikos iki keliasdešimt tūkstančių Ah.
[0004] Baterija plūdurams, turinti galvaninius elementus be gyvsidabrio junginių su druskiniu arba šarminiu elektrolitu, skiriasi nuo žinomų tuo, kad galvaniniai elementai laidininkais lygiagrečiai sujungti į blokus, kurie savo ruožtu tarpusavyje sujungti nuosekliai arba lygiagrečiai, galvaninių elementų skaičius parinktas pagal reikiamą gauti įtampos dydį, o srovės išvadai yra gnybtų arba reikiamo ilgio laidų, išeinančių pro baterijos viršų ar šoną, pavidalo, be to, blokai sudėti į apsaugotą nuo korozijos korpusą, o elementai nuo laidininkų ir korpuso atskirti izoliacinėmis tarpinėmis.
[0005] Baterija skiriasi ir tuo, kad elementų blokai standumui padidinti apvynioti lipnia juosta ar kita izoliacine medžiaga ir sutvirtinti kolektoriais, o tuštumos tarp pačių elementų ir korpuso užpildytos izoliacine medžiaga.

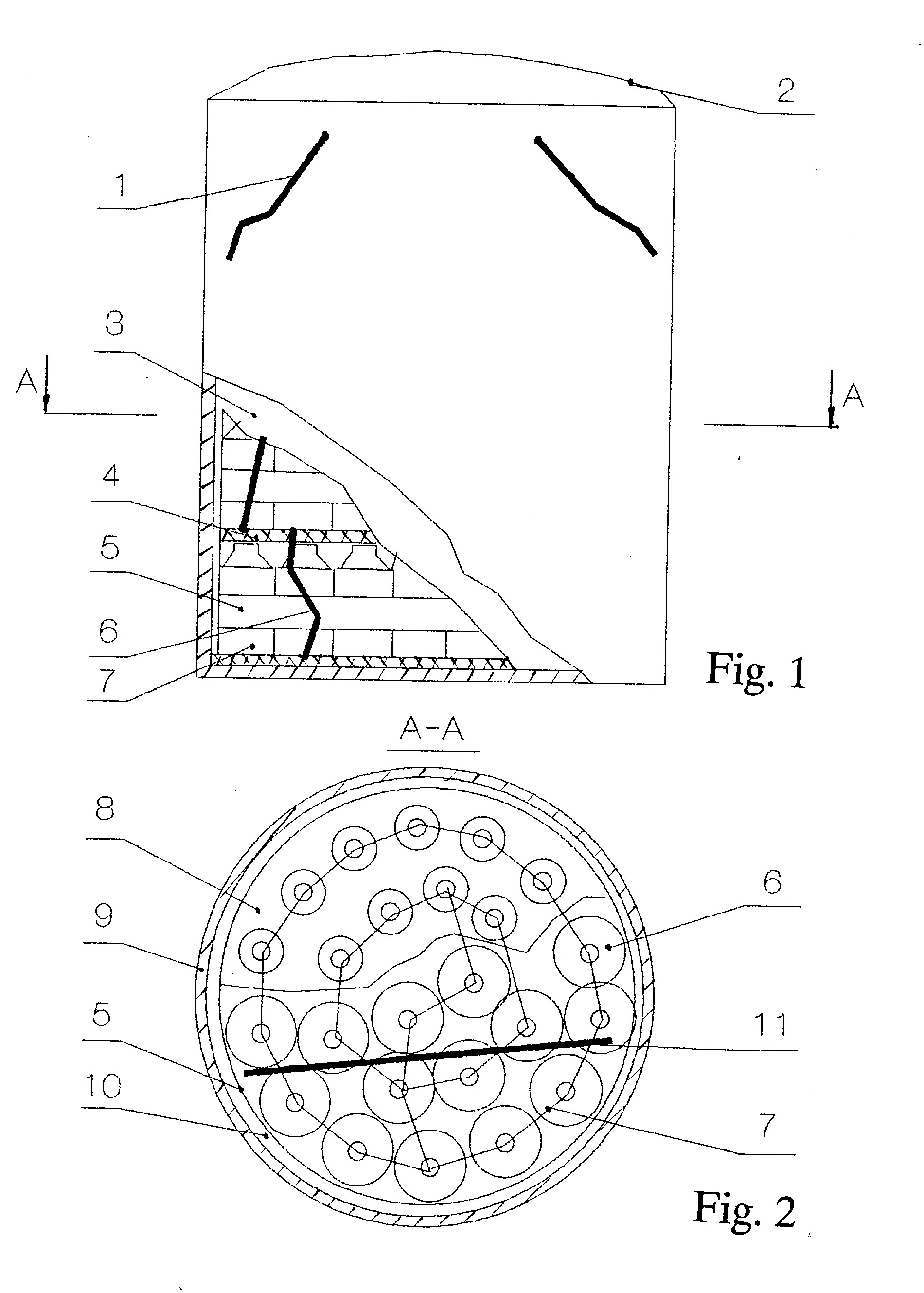

[0006] Fig.l - baterijos vaizdas iš šono;
[0007] Baterija sudaryta iš įvairių matmenų pirminių galvaninių elementų 7 su druskiniu ar šarminiu elektrolitu, lygiagrečiai laidininkais 6 sujungtų litavimu alavu ar kietu arba skystu lydmetaliu, suvirinimu ar klijavimu j blokus, kurie tarpusavyje jungiami nuosekliai ar lygiagrečiai. Blokai dedami j apsaugotą nuo korozijos metalinį, plastmasinį ar kitos medžiagos korpusą 9. Elementų blokai standumo padidinimui gali būti apvyniojami lipnia juosta 5 ar kita izoliacine medžiaga ir sutvirtinami kolektoriais 11. Elementai nuo laidininko ir metalinio korpuso atskirti izoliacinėmis tarpinėmis 3, 4, 8. Tuštumos 10 tarp elementų bei elementų ir korpuso gali būti užpiltos izoliacine medžiaga (putplasčiu, bitumu ar pan.). Srovės išvadai yra reikiamo ilgio laidai 2, išeinantys pro baterijos viršų ar pro šoną arba gnybtai (varžtai). Baterijos aprūpintos pakėlimo priemonėmis (rankenomis 1, trosais ir pan.).
1. Baterija plūdurams, turinti galvaninius elementus su druskiniu arba šarminiu elektrolitu, besiskirianti tuo, kad galvaniniai elementai laidininkais lygiagrečiai sujungti j blokus, kurie savo ruožtu tarpusavyje sujungti nuosekliai arba lygiagrečiai, galvaninių elementų skaičius parinktas pagal reikiamą gauti įtampos dydį, o srovės išvadai yra gnybtų arba reikiamo ilgio laidų, išeinančių pro baterijos viršų ar šoną, pavidalo, be to, blokai sudėti j apsaugotą nuo korozijos korpusą, o elementai nuo laidininkų ir korpuso atskirti izoliacinėmis tarpinėmis.
2. Baterija pagal 1 punktą, besiskirianti tuo, kad elementų blokai standumui padidinti apvynioti lipnia juosta ar kita izoliacine medžiaga ir sutvirtinti kolektoriais, o tuštumos tarp pačių elementų ir korpuso užpildytos izoliacine medžiaga.
3. Baterija pagal 1 - 2 punktus, besiskirianti tuo, kad turi pakėlimo priemones.
