[LT] Išradimas priskiriamas statybos sričiai, konkrečiai, apdailos darbų atlikimo prietaisams.@Išradimo tikslas - darbo našumo padidinimas, tikslus ir kokybiškas figūrinių grindjuosčių užsiduotu kampu pjovimas.@Prietaisas turi platformas, atitinkančias pjaunamo gaminio konfigūraciją, ir peilį su kreipiamąja, pritvirtinta ant to paties pagrindo. Platformos tvirtinamos reikiamu kampu.
[EN]
[0001] Išradimas priskiriamas statybos sričiai, konkrečiai, apdailos darbų atlikimo prietaisams.
[0002] Žinomas plastmasinių grindjuosčių pjovimas peiliu reikalingu kampu. Šio sprendimo trūkumas tas, kad imlus pjovimas, žema atpjaunamų grindjuosčių kokybė, netikslus atpjovimas.
[0003] Žinomas išradimas SU a.l. Nr.349499 "Žirklės lakštinės medžiagos pjovimui reikiamu kampu". Šis sprendimas artimiausias siūlomam ir priimtas už prototipą. Žinomo sprendimo trūkumas tas, kad jis skirtas lakštinei medžiagai ir netinkamas figūriniams elementams pjaustyti.
[0004] Išradimo tikslas - darbo našumo padidinimas, tikslus ir kokybiškas figūrinių grindjuosčių užsiduotu kampu pjovimas.
[0005] Siūlomo išradimo esmė yra ta, kad prietaisas sukonstruotas sudėtingos konfigūracijos plastmasinių grindjuosčių tiksliam pjovimui atitinkamu kampu. Prietaisas turi dvi ant pagrindo patvirtintas platformas, atitinkančias pjaunamo gaminio konfigūraciją, ir peilį su kreipiamąja, pritvirtinta ant to paties pagrindo. Peilis gali judėti pagal kreipiamąją dviem priešingomis kryptimis dviejų susiduriančių grindjuosčių atpjovimui. Platformos, turinčios grindjuosčių konfigūraciją, neleidžia grindjuostėms nuslysti arba keisti padėtį, esant peilio poveikiui.

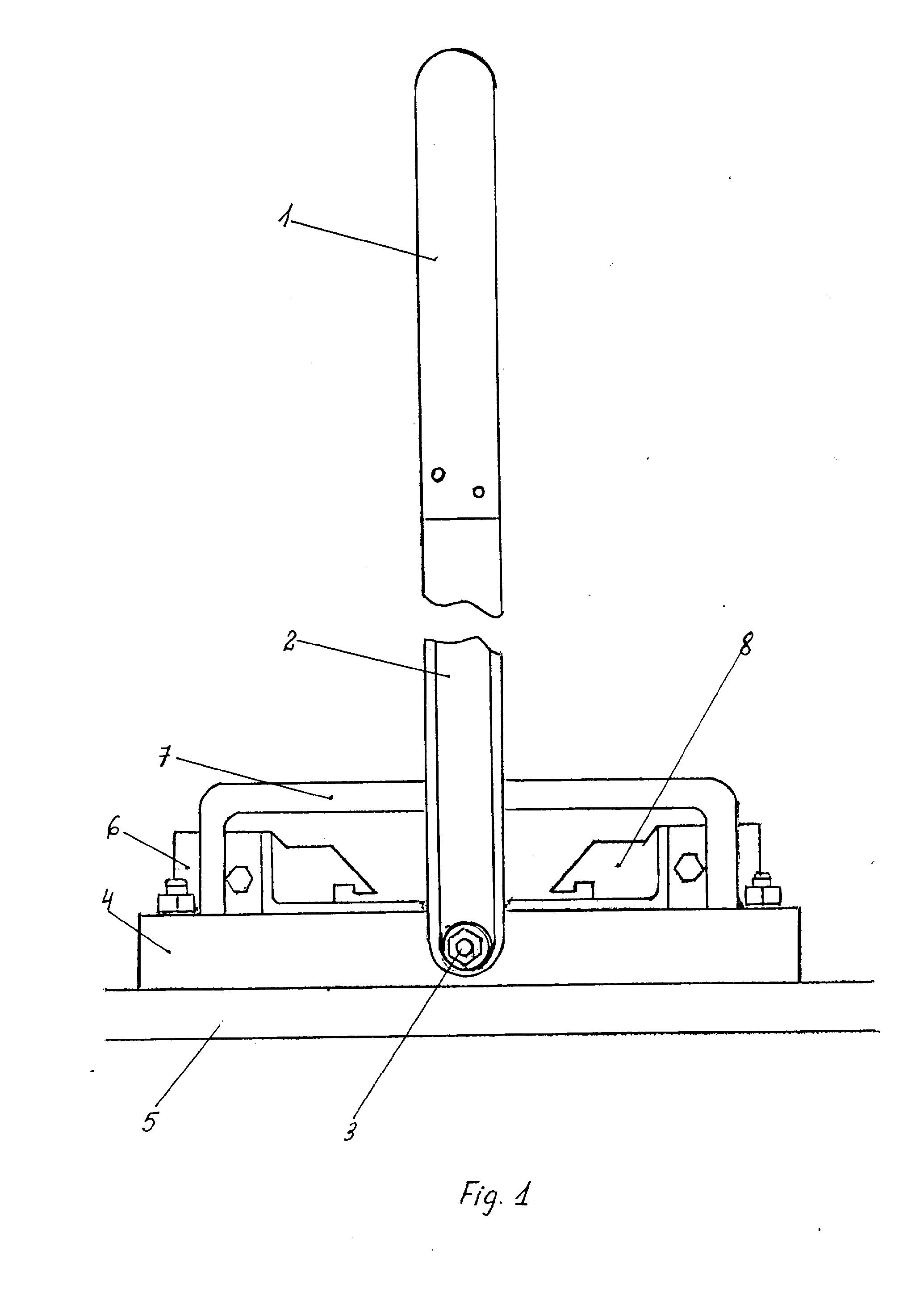

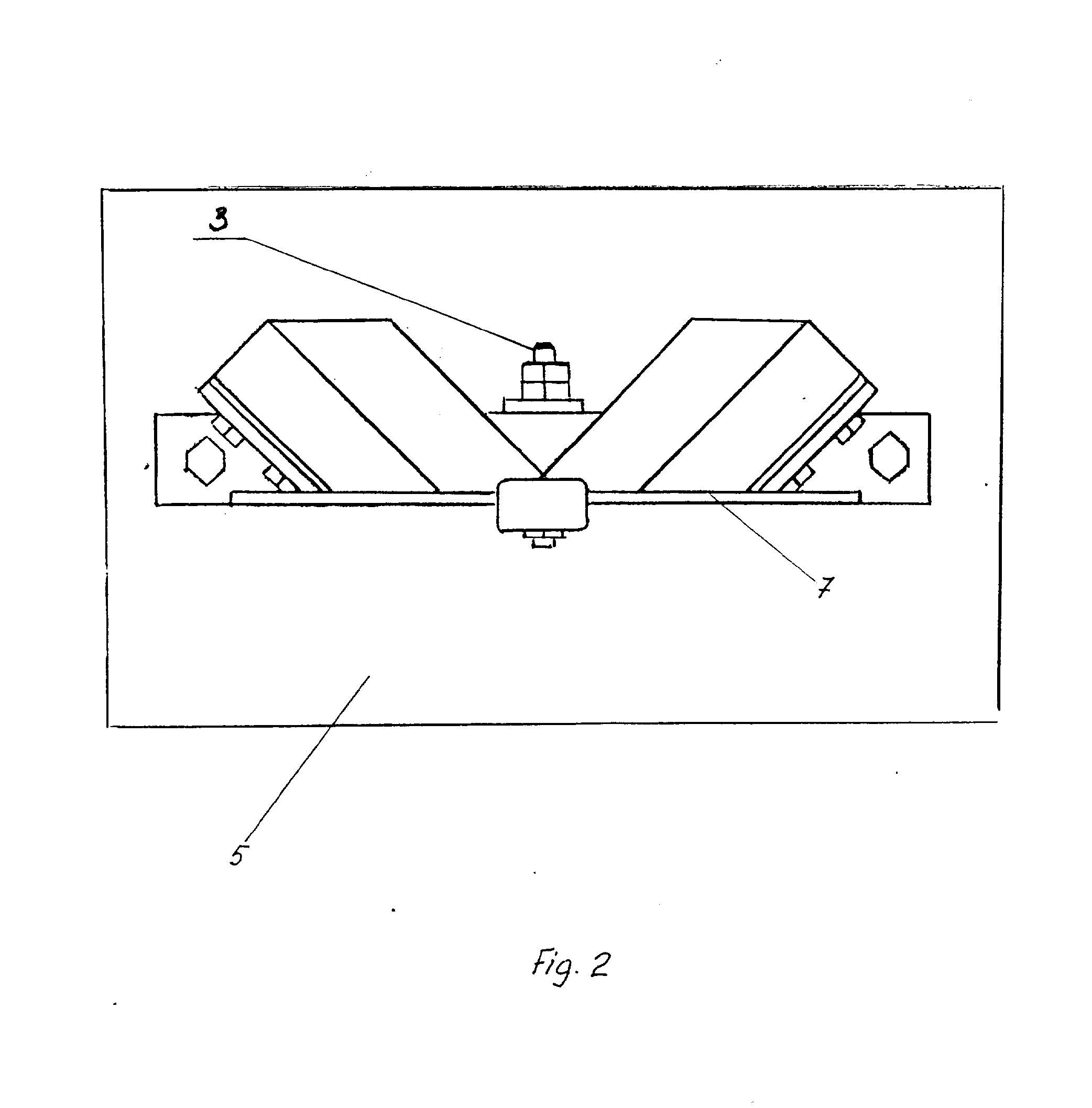

[0006] Fig.l prietaiso vaizdas iš šono (pjūvis); Fig.2 prietaiso vaizdas iš viršaus.
[0007] Prietaisas turi rankeną 1 su peiliu 2 užaštrintu iš abiejų pusių, šarnyriškai pritvirtintu ašimi 3 prie montažinės plokštelės 4. Montažinė plokštelė 4 pritvirtinta prie pagrindo 5. Prie montažinės plokštelės pritvirtintas kampuotis 6 palaikantis nukreipiantį laikiklį 7 ir grindjuosčių platformas 8. Grindjuosčių platformos 8 pritvirtintos 45° kampu, tai sudaro galimybę pjaustyti grindjuostes 45°.
[0008] Prietaisu dirbama tokiu būdu: ant platformos 8 uždedami grindjuosčių galai, kuriuos reikia nupjauti atitinkamu kampu. Viena ranka imama už
[0009] rankenos 1 ir judesiu į kairę ir į dešinę nupjaunami dviejų grindjuosčių galai, kurie sudėjus juos suduriant sudaro kampą.
Prietaisas, turintis peilį su kreipiamąja, besiskiriantis tuo, kad prie pagrindo pritvirtintos platformos atitinka gaminio konfigūraciją ir pjovimo kampą.
